正泰NWK系列无功补偿控制器说明书..
正泰nwkG无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
NWK1-GR系列中文低压无功功率自动补偿控制器说明书
N WK1-GR系列中文低压无功功率自动补偿控制器（简称控制器）采用手机菜单操作模式，实现人机交换，适用于电网的配电监测和共补、分补兼顾的无功补偿。
它采用ASIC处理芯片，通过FFT(快速傅立叶计算)对采集的三相电压和三相电流进行计算和分析，故在电网有较大的谐波分量下，能够正常以无功功率作为投切电容器的依据，并结合功率因数进行投切。
电容容量可按循环、编码或任意值组合，进行对单相或三相电容的匹配或投切，实现最优的补偿效果，它完全覆盖三相220V、380V、440V、690V等世界不同地区的低压电网系统，频率50Hz与60Hz通用，抗谐波能力更强，具有中英文版本，可定制光伏专用产品，是我公司推出的新一代智能型低压无功功率自动补偿控制器。
它内置集成了数字化的电网测量与记录储存功能于一身，采用大屏幕点阵液晶屏，中文或图形化实时显示几十种电量，并提供电能质量分析,谐波环境下电量测量精度高，具有谐波超值保护和RS485通讯传输功能。
符合标准：JB/T9663-2013;DL/T597-19964.1 可实现全三相共补补偿，全单相分补补偿，三相与单相混合补偿。
四象限显示功率因数，以基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡,并在有谐波的场合下能正确的显示电网功率因数和谐波含量。
可为用户定制光伏发电专用控制器。
4.2 点阵液晶屏实时显示基波功率因数、含谐波功率因数、电压、频率、电流、△KVAR、有功、无功、视在、零序电压、零序电流、电压不平衡度、电流不平衡度、THD、THD、3~15次谐波棒形图、相位角、U I电能、温度、时间等电网参数。
4.3 独特的智能查线功能：可检查三相电压相序、电流极性和相序，并进行软件换线。
根据中文提示，指导用户查线和换线，极其方便。
4.4 电容容量值设定方式:可按编码值设定,也可按等容量值设定,也可采用任意值设定,灵活方便。
4.5 对同容量电容，投切时按动作次数的多少选取电容实行均衡投切；对不同容量电容，按无功补偿需量△Q大小自动选择匹配电容逐个投入或切除，并兼顾次数；对既有不同容量，又有同容量的情况下，先按无功补偿需量△Q大小自动选择匹配的电容容量，再根据动作次数对等容电容实行均衡投切,特别适用于用电负荷不稳定的场合。

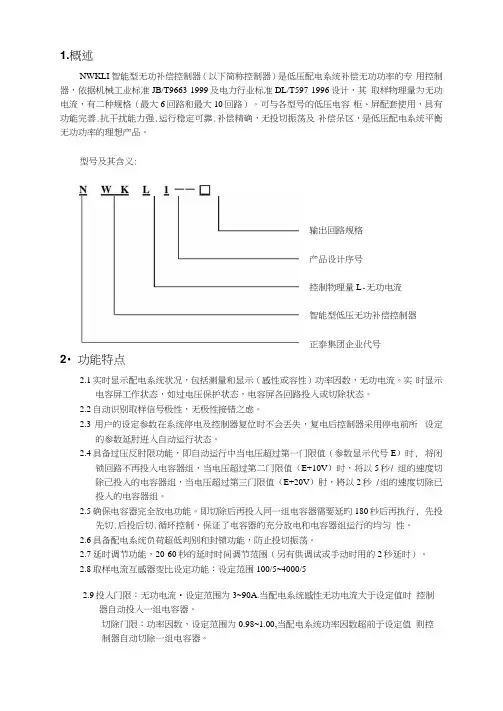

正泰nwkl1无功补偿控制器说明书
1.概述NWKLI 智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专 用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其 取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。
可与各型号的低压电容 柜、屏配套使用，具有功能完善.抗干扰能力强.运行稳定可靠.补偿精确，无投切振荡及 补偿呆区，是低压配电系统平衡无功功率的理想产品。
型号及其含义:2・功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。
实 时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。
2.2自动识别取样信号极性，无极性接错之虑。
2.3用户的设定参数在系统停电及控制器复位时不会丟失，复电后控制器采用停电前所 设定的参数延肘逬入自动运行状态。
2.4具备过压反肘限功能，即自动运行中当电压超过第一门限值（参数显示代号E ）时, 将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V ）时，将以5秒/ 组的速度切除己投入的电容器组，当电压超过第三门限值（E+20V ）肘，將以2秒 /组的速度切除已投入的电容器组。
2.5确保电容器完全放电功能。
即切除后再投入同一组电容器需要延旳180秒后再执行, 先投先切.后投后切.循环控制，保证了电容器的充分放电和电容器组运行的均匀 性。
2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。
2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。
2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流•设定范围为3~90A.当配电系统感性无功电流大于设定值时 控制器自动投入一组电容器。
切除门限：功率因数，设定范围为0.98~1.00,当配电系统功率因数超前于设定值 则控制器自动切除一组电容器。
输出回路规格 产品设计序号控制物理量L -无功电流 智能型低压无功补偿控制器正泰集团企业代号2.10过电压门限设定功能：设定范围400VM50V,以10V整数连续可调。
正泰NWK系列无功补偿控制器说明书解读
NWKL1接线图
JKF8接线图
无功补偿问题与分析
• 我们镇上的电压不稳定，主要是电压过低，有人建议我们安 装一个无功补偿装置，说可以提高电压。请问：该方案是否 可行？ 1、这要具体分析一下：如果你们镇的电压低是由于你们镇 内有乡镇企业或是较大型的农用用电设备（如水泵等）而造 成的，这时使用无功补偿装置可以将电压提高一些。 2、如果你们镇上没有以上的用电设备而是由于距离变电站 太远而造成电压过低，这时就应该使用馈线自动调压器，可 以大幅度提高电压。当然，如果你们镇上既有乡镇企业，又 离变电站很远，可以使用柱上变电站分段补偿。 3、如果是农村，在末端线路采用柱上式就地补偿一定的电 容器提高电压，效果也很明显。
•
•
柜内导线烧毁、接触器烧，主要为投切过于频 繁、设计不合理以及电网谐波影响。首先，电 容器是一个高阻抗的元件，不会出现内部极间 短路；电容器的电流随着长时间使用，容量会 有一点损耗，电流只会减小，不会变大。如果 用户反映电流过大，肯定为谐波放大。 现场如何判断是否谐波放大：1、可分不同时段 检测电容器的电流，2、电容器异地投入，检测 电流来比较，3、手动逐组投入电容器，分别检 测电容器的电流，电流会出现明显变化。（投 入过多电容以破坏谐振条件，电容器的电流反 而会变小）4、专用仪器检测。
3、控制器表头始终显示C….0， 这种现象是因为输 入到控制器的信号电流太小或是无电流输入引 起的，应该计算一下电流互感器的变比选择是 否合理。电流信号回路有没有开路或是串并联 其它的仪表。 （≤150mA） 4、经常有用户反映控制器手动可以工作，自动又不 行，多与取样电流大小有关。如果是NWKL1型 控制器，除了了解功率因数和电网状态（容性、 感性）外，还要满足无功电流显示值大于无功 电流门限，因此，需要了解负载电流大小、电 网状态、取样互感器变比以及变比的设置、无 功电流门限的大小等几种情况，来分析判断控 制器的运行情况。
正泰nwk1-G无功补偿控制器说明书
正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书- 0 -一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
- 1 -4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
正泰nwk G无功补偿控制器说明书
NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G型（开孔尺寸为本113×113mm）,NWK2-G型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（~），超前（~）。
3、通过面板三个功能键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COSφ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家专业标准。
NWK1-G无功补偿控制仪
3正常工作条件和安装条件4主要参数及技术性能2型号及含义1适用范围智能型低压无功补偿控制器NWK1-G NWK1-G智能型低压无功补偿控制器与低压并联电容屏装置配套，适用于额定电压380V、交流50Hz的配电系统中，控制并联电容器自动投切，改善电压质量，减少电能损失。
该产品一次性通过电力工业无功补偿成套装置质量检验测试中心的型式试验，主要性能指标达到国内先进水平，该产品操作简单，经济实用。
特点1.1 本产品均采用国际最先进的微处理器进行智能测量与扩展。
1.2 控制器显示功率因素，可进行投切延时时间，投入门限，过压保护门限，投切回路数等参数设置 以及运行状态显示。
1.3 自判别功能，取样电流无极性。
1.4 抗干扰能力强，能抵御来自外围共模2500V，差模1000V，频率为100KHz的单脉冲干扰及脉冲群干扰。
1.5 具备过电压加速保护功能，过电压时能自动快速逐级切除已投入的电容器组。
1.6 具备网络无负荷闭锁功能，参数设置方便，减少了投切振荡现象。
1.7 手动运行与自动运行方式切换功能。
选型a.控制器投切电容器组回路数；4、6、8、10，可选。
b.超出使用条件及主要技术参数的产品，可协商订货。
3.1 环境温度：-10℃+40℃。
~3.2 相对湿度：40℃时≤50%，20℃时≤90%，24小时内平均温度不超过+35℃。
3.3 海拔高度：≤2000m。
3.4 环境条件：无有害气体和蒸汽，无导电性或可燃性尘埃，无剧烈的机械振动。
N WK 1 - G 控制物理量G — 功率因数 设计序号 智能型低压无功补偿控制器 企业代号型号额定工作电压 取样电流 额定频率灵敏度投入门限 切除门限 延时范围过压预置工作模式控制组数输出触点容量重量NWK1-G小于COSΦ预置超前过零切除≤200mA50Hz±5%5A(1～90)秒连续数字式设定400V～450V可调(出厂预置430V)自动、手动循环投切4，6，8，10交流220V×5A(阻性)或交流380V，3A(阻性)1kg交流380V±10%系列接线图示5NWK1-GNWK1-G用户在定货时采用型号及回路数进行定货，如超出使用条件及主要技术参数的产品可协商定货。
无功功率自动补偿控制器使用说明书
1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。
当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。
控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。
电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。
只有专业人士才能按照说明和安全规范对本设备投入使用。
2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。
2．2秉承以人为本的设计理念，模块化组装，外观流线设计。
2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。
2．4设置参数中文提示，数字输入。
2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。
2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。
2．7具有手动补偿/自动补偿两种工作方式。
2．8取样物理量为无功功率，具有谐波测量及保护功能。
2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。
选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。
3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。
正泰nwk1-G无功补偿控制器说明书
正泰nwk1-G无功补偿控制器说明书NWK-G系列智能型无功补偿控制器使用说明书一、简介NWK-G系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G 型（开孔尺寸为本113 X 113mm ）,NWK2-G 型（开孔尺寸为162 X 102 ）,输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突岀优点。
依据JB/T9663-1999 国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED数字显示电网功率因素，显示范围：滞后（0.00〜0.99 ），超前（0.00〜0.99 ）。
3、通过面板三个功能键能完成数字显示COS © 设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COS ©表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COS ©自动显示。
7、输岀动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED指示灯指示。
正泰nwk1-G无功补偿控制器说明手册
NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED 指示灯指示。
LED 提示编程输入。
正泰NWKL1无功补偿控制器
A-578
配电电器
5 接线图示
10
I1S
9
I2S
电力变压器
8
7
u1S
A
BC
N
6
u2S
5
H
4
3
COM
L
2
12
Fu1 Fu2 Fu31Biblioteka 115A 1A 1A
A B C N
P
P
J1
J12
.....
注：当接触器线圈电压为220V时P点接N相， 当接触器线圈电压为380V时P点接B相或C相。
至负荷控制屏
6 外形及安装尺寸
A G
2 型号及含义
N WK L 1-□
输出回路数 产品设计序号 控制物理量L-无功电流 智能型低压无功补偿控制器 企业代号
3 正常工作条件和安装条件
3.1 环境温度：-10℃~+40℃。 3.2 相对湿度：40℃时≤50%，20℃时≤90%。 3.3 海拔高度：≤2000m。 3.4 环境条件：无有害气体和蒸汽，无导电性或可燃性尘埃，无剧烈的机械振动。
干扰，并能抵抗3次、5次、7次谐波干扰。 1.5 自动识别取样极性、无极性接错之虑。 1.6 具有无功电流和功率因数检测系统，全负荷范围内控制精确，确保功率因数可达到0.95以上。 1.7 具有过电压反时限功能，适应电网电压较高的场合。 1.8 手动运行与自动运行方式切换功能。 选型： a. NWKL1系列控制器投切电容器回路数：4/6(最大6回路)、8/10(最大10回路)、12(最大12回路)，回路 数可设置。 b. 超出使用条件及主要技术参数的产品，可协商订货。 符合标准：JB/T 9663-2013；DL/T 597-1996。
智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。
它通过自动检测电力系统的功因数，并通过补偿电容器自动调节电
力系统的无功功率，从而达到提高功因数和电力质量的目的。
二、安装要求
1、安装位置：智能无功补偿控制器应安装在干燥通风良好的环
境中，避免阳光直射和高温环境；
2、电源要求：智能无功补偿控制器的电源输入应符合产品标识
上的要求；
3、连接要求：智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。
三、操作说明
1、启动与停止：在正确接通电源后，智能无功补偿控制器会自
动启动。
在停止使用时，需断开电源；
2、参数设置：使用者可以通过界面上的菜单设置功能来配置控
制器的参数；
3、监测功能：智能无功补偿控制器配备有监测功能，可以实时
监测功率因素和电压等参数；
4、报警功能：当电力系统的功因数超出设定范围时，智能无功
补偿控制器会发出声音和光提示，提醒用户调整。
四、维护与保养
1、定期检查：建议定期检查智能无功补偿控制器的接线情况，
以确保连接正常；
2、清洁保养：定期清洁控制器的外壳，并保持干燥，以确保正
常运行；
3、过载保护：若发生过载，请及时停止使用，并联系专业技术
人员进行维修。
五、附件
本文档涉及以下附件：
1、产品说明书；
2、安装图纸；
3、连接线路图。
六、法律名词及注释
1、功因数：指交流电路中，有功功率与视在功率之比的绝对值；
2、无功功率：指在电路中，使电流并不做功的能量。
正泰NWK系列无功补偿控制器说明书
三种型号
• • • • • • NWKL1-8/10，380V （无功电流型） NWK1-G-10，380V （功率因数型） JKF8-12，380V （复合型） 以上三种产品均为静态补偿型控制器。 不太适合冲击性负荷、多变性负荷的补偿 执行标准：JB/T9663-1999；DL/T5971996
名 称
门限设定模式 投入门限 目标功率因数 投切延时
设定范围
1或0 1~120 kvar 0.85~-0.95 5~120秒
出厂设 置
1 10 kvar 1.00 30秒
步距 备 注
— 1 0.01 1 1全自动，0人工设定 全自动模式下不显示 F-1 负号表示系统容性
F-4 F-5 F-6
过压 控制回路数 取样互感器变比
NWK1-G
• cosφ设定： 功率因数0.70~0.89 • 延时设定：1~90秒 • 过压保护：400~440V • 同行对应型号JKL5C
•
•
通过确定键（左一），再对照功能选择区指 示灯分别选择设定参数和操作方式。 通过上下键（左二、三）改变参数大小。
JKF8
代码
F-0 F-1 F-2 F-3
400V~456V 30V 1~6或1~12 5~800 6或12 60
2 1 5
电压回差8~10V 二种规格 （300：5）设倍数
JKF8
后续产品
• • • • • • • 分相补偿控制器 （已出样机） 动态补偿控制器 无功综合测试仪 谐波X控制器 电压无功综合控制装置 高压控制器 相关补偿元件：电子复合开关、容性无触点开
12、对于极少数用户反映控制器下班后不切除电容 器或仍投切电容器？ • 一般，客户的负载特性为：仅有一两台大功率电 动机（50KW以上），下班一次性切除负载，造 成电网呈容性状态，控制器出现误判断； • 解决办法：用户尽量不要一次性切除负载，否则 请更换不具有采样电流无极性判断的控制器，或 者四象限采样型控制器（例如ABB公司的RVC； 乐清爱科电子ANR/ARC） （正泰三种产品：均为二象限采样，180°~360° 反相计算。）
正泰NWK系列无功补偿控制器说明书
13、控制器显示不稳定，总是不停跳动，是 什么原因？ • 可能存在电磁干扰，检查该单位是否有感 应热设备或直流变频设备等； • 负载本身的功率因数变化较大，如电焊机 设备、轧机、点焊设备等； • 谐波的影响。电网存在严重的谐波，电容 器出现谐振可能。 • 用户仅开启一台电机进行现场调试。建议 多开几台电动机看看，否则更换一台控制 器进行对照。
6、控制器为什么总是显示过电压？ 控制器内调节电压采样的电位器阻值变化 所致，如果客户电工比较专业，可以打开 产品外壳，顺时针调整电位器的阻值即可 （大约两到三圈），建议退回厂家维修。
NWKL1型控制器可以工作在电压456V以下，短 时电压470V以下。
7、正泰的几种补偿控制器在负载为中频炉的单位 能不能正常使用？ 推荐JKF8，也存在一定误差。推荐使用指针式功 率因数控制器或抗谐波控制器。如果不满足要求 ，请与我们联系解决。 8、控制器没有显示或乱码怎么办？ 首先检查取样电压380V（US1、US2或U1、U3） 再断电复位，如显示恢复正常，可能是信号干扰 ，如多次出现，请更换控制器。
12、对于极少数用户反映控制器下班后不切除电容 器或仍投切电容器？ • 一般，客户的负载特性为：仅有一两台大功率电 动机（50KW以上），下班一次性切除负载，造 成电网呈容性状态，控制器出现误判断； • 解决办法：用户尽量不要一次性切除负载，否则 请更换不具有采样电流无极性判断的控制器，或 者四象限采样型控制器（例如ABB公司的RVC； 乐清爱科电子ANR/ARC） （正泰三种产品：均为二象限采样，180°~360° 反相计算。）
无功补偿柜有哪些常见故障及该怎样解决？
1、功率因数值正常但是相位相反，如滞后（感性） 0.752却显示超前（容性）0.752 ,首先应根据接线 图检查电压电流信号接线是否正确。此种现象在 信号接线完全正确的情况下，有可能为Y型大功 率绕线电机或者负载三相不平衡所致,变频器。 2、随着电容投入功率因数变化不正常或变化不明显。 前一种现象是因为电压或电流的采样不正确引起 的，应该重点检查信号的采样。后者是因为信号 电流互感器安装的位置不对所引起的，应将电流 互感器套接在其输出能反映总负荷电流变换的地 方（最好是：取样互感器装在总柜断路器上端， 电容柜主进线从总柜断路器下端接，造成此类错 误的主要原因多为电容柜的进线采用的是电缆线， 非母排）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三种型号功性能比较
型号
NWK1G－□
控制物 理量
最大 显示参数 回路
cosφ、U
主要功能
信号无极性判别、过 压、欠流保护。
优缺点
操作简单、价格便 宜，但容易投切振 荡，无电容器放电 延时保护。
采用双门限控制，可 有效避免电容器投切 振荡。显示直观，保 护齐全。 采用无功功率和功率 因数复合控制，避免 投切振荡；抗干扰能 力相对较好，参数设 置稍显复杂。
NWK1-G
• cosφ设定： 功率因数0.70~0.89 • 延时设定：1~90秒 • 过压保护：400~440V • 过确定键（左一），再对照功能选择区指 示灯分别选择设定参数和操作方式。 通过上下键（左二、三）改变参数大小。
JKF8
代码
F-0 F-1 F-2 F-3
谐波会导致哪些问题？ 1.电能的生产，传输和利用效率降低，电器设备过热，产 生附加的振动和噪声 2.绝缘老化，寿命缩短 3.设备故障 ，引起电力系统局部发生串联谐振或者并联谐振 4.对电 力电容器危害最大，谐波电流发生放大，造成电容器过热 ，膨胀甚至产生破裂。 5.继电保护和自动化控制装置误 动作，使电能计量失准，造成混乱 6.对通信和电子设备 产生干扰。 为什么装有变流设备和电弧设备的用户需要使用低压无功 滤波补偿装置？ 装有变流设备和电弧设备的用户，不但需要无功功率的补 偿，还有谐波超标的问题，需要进行滤波消谐。谐波电流 常常是无功自动补偿设备不能正常工作的原因，这时就需 要安装滤波设备或抑制谐波的补偿设备，帮助您解决谐波 和无功补偿问题，达到优化运行的目的。
•
•
柜内导线烧毁、接触器烧，主要为投切过于频 繁、设计不合理以及电网谐波影响。首先，电 容器是一个高阻抗的元件，不会出现内部极间 短路；电容器的电流随着长时间使用，容量会 有一点损耗，电流只会减小，不会变大。如果 用户反映电流过大，肯定为谐波放大。 现场如何判断是否谐波放大：1、可分不同时段 检测电容器的电流，2、电容器异地投入，检测 电流来比较，3、手动逐组投入电容器，分别检 测电容器的电流，电流会出现明显变化。（投 入过多电容以破坏谐振条件，电容器的电流反 而会变小）4、专用仪器检测。
功率因 10 数
NWKL1 －□
无功电 10 流
cosφ、U、 信号无极性判别、过压 反时限、欠流保护、延 i
时放电功能、低功率因 数闭锁、循环自检等。 适合电压较高的场合。
JKF8－ □
复合 型
12
cosφ、U、 具全自动和手动模式， 傻瓜式设计。信号无极 i、P、Q
性判别、过压、欠流保 护、延时放电功能、低 功率因数闭锁、循环自 检等。
NWK系列无功补偿控制器
三种型号
• • • • • • NWKL1-8/10，380V （无功电流型） NWK1-G-10，380V （功率因数型） JKF8-12，380V （复合型） 以上三种产品均为静态补偿型控制器。 不太适合冲击性负荷、多变性负荷的补偿 执行标准：JB/T9663-1999；DL/T5971996
额定电压均为380V，开孔尺寸为114×114mm，数码管显示，可以互换使用。
NWKL1
• A：变比100-4000 • B：延时时间s • C：投入门限
无功电流（3-90A）
• D：切除门限
功率因数（-1.00~-0.98）
• E：过电压门限 • F：回路数
• 参数设置：按复位键→参数选择键→选择项目→数值选择键改 变大小→每个参数选定后都要按一下确定键。
3、控制器表头始终显示C….0， 这种现象是因为输 入到控制器的信号电流太小或是无电流输入引 起的，应该计算一下电流互感器的变比选择是 否合理。电流信号回路有没有开路或是串并联 其它的仪表。 （≤150mA） 4、经常有用户反映控制器手动可以工作，自动又不 行，多与取样电流大小有关。如果是NWKL1型 控制器，除了了解功率因数和电网状态（容性、 感性）外，还要满足无功电流显示值大于无功 电流门限，因此，需要了解负载电流大小、电 网状态、取样互感器变比以及变比的设置、无 功电流门限的大小等几种情况，来分析判断控 制器的运行情况。
名 称
门限设定模式 投入门限 目标功率因数 投切延时
设定范围
1或0 1~120 kvar 0.85~-0.95 5~120秒
出厂设 置
1 10 kvar 1.00 30秒
步距 备 注
— 1 0.01 1 1全自动，0人工设定 全自动模式下不显示 F-1 负号表示系统容性
F-4 F-5 F-6
过压 控制回路数 取样互感器变比
无功补偿柜有哪些常见故障及该怎样解决？
1、功率因数值正常但是相位相反，如滞后（感性） 0.752却显示超前（容性）0.752 ,首先应根据接线 图检查电压电流信号接线是否正确。此种现象在 信号接线完全正确的情况下，有可能为Y型大功 率绕线电机或者负载三相不平衡所致,变频器。 2、随着电容投入功率因数变化不正常或变化不明显。 前一种现象是因为电压或电流的采样不正确引起 的，应该重点检查信号的采样。后者是因为信号 电流互感器安装的位置不对所引起的，应将电流 互感器套接在其输出能反映总负荷电流变换的地 方（最好是：取样互感器装在总柜断路器上端， 电容柜主进线从总柜断路器下端接，造成此类错 误的主要原因多为电容柜的进线采用的是电缆线， 非母排）。
关、可控硅模块等。
NWKL1接线图
JKF8接线图
无功补偿问题与分析
• 我们镇上的电压不稳定，主要是电压过低，有人建议我们安 装一个无功补偿装置，说可以提高电压。请问：该方案是否 可行？ 1、这要具体分析一下：如果你们镇的电压低是由于你们镇 内有乡镇企业或是较大型的农用用电设备（如水泵等）而造 成的，这时使用无功补偿装置可以将电压提高一些。 2、如果你们镇上没有以上的用电设备而是由于距离变电站 太远而造成电压过低，这时就应该使用馈线自动调压器，可 以大幅度提高电压。当然，如果你们镇上既有乡镇企业，又 离变电站很远，可以使用柱上变电站分段补偿。 3、如果是农村，在末端线路采用柱上式就地补偿一定的电 容器提高电压，效果也很明显。
400V~456V 430V 1~6或1~12 5~800 6或12 60
2 1 5
电压回差8~10V 二种规格 （300：5）设倍数
JKF8
后续产品
• • • • • • • 分相补偿控制器 （已出样机） 动态补偿控制器 无功综合测试仪 谐波X控制器 电压无功综合控制装置 高压控制器 相关补偿元件：电子复合开关、容性无触点开
