XRD分析软件jade5.0安装
经典：XRD原理及jade5.0软件的应用
2013/11/产生的X射线波长范围很广，按其特征可以分成两部分： 连续谱（白色谱）和特征谱（单色谱）。
• 连续谱是由于快速移动的电子在靶面突然停止而产生的。 每一个电子，由于突然停下来的结果，它把它的动能的 一部分变为热能，一部分变为一个或几个X射线量子。 由于电子的动能转变为X射线能量的有多有少，所放出 的X射线的波长有所不同。
动的方式扫描测量，步进扫描这是每过一定时间间隔后转动单位角度的扫描。 前者会由于机械设备即计数率等的滞后效应和平滑效应而影响精确度；后者 精确度高，但花费时间久。
粉晶衍射圆锥面和intensity—θ图谱
不同材料状态的XRD图像
Jade软件能够实现的功能
• （1）它可以进行衍射峰的指标化。 • （2）进行晶格参数的计算。 • （3）根据标样对晶格参数进行校正。 • （4）轻松计算峰的面积、质心。 • （5）出图更加方便，你可以在图上进行更
X光在晶体中的衍射
布拉格衍射方程
• 将一个原子中的所有电子发出的相干散射波看作是原子中 心发出的，多个原子发出的波相互干涉加强区即是X射线
衍射路径，布拉格将衍射简化为光的反射，推到出了衍射 发生的必要条件——布拉格方程。
晶 面 间
面 网 间 距
距
d'
d
测角仪、计数器及衍射图谱
测角仪测量方法有两种：连续扫描和步进扫描。连续扫描是计数器以匀速转
加随意的编辑。
导入PDF卡片到jade软件的方法
• 1）将从XRD世界网下载的PDF-2004版，解压 到硬盘的某个文件夹中。
• 2）在Jade5.0中，选择菜单PDF/Setup命令。
• 3）输入刚解压开的2004版卡片库中PDF2.DAT 文件所在位置，不要使用Find命令让系统去搜索， 可以使用BROWSE命令自己去查找。
jade5.0使用说明
摘取如下（无图片）NO1 Jade5.0的安装和设置Jade5.0都是自动安装的，这不成问题。
要把PDF卡片引入，先将ICDD的光盘插入，然后pdf/setup/select all/,其它按提示进行。
可以对优选项进行设置：EDIT/preference/,里面包括了对显示窗口的设置，仪器参数的设置，打印输出的设置等，一般来说按默认就行，我本人则喜欢将MISC栏里的“Materials Data, Inc.”改为我自己的大名，哈哈。
No2 数据的输入Jade软件可以直接读取Rigaku、Bruker、Philips、Scintag等很多衍射仪的原始数据。
打开File\patterns,将出现如附件中所示画面，先（I）找到你文件位置，从（III）的下拉框中选择你的数据格式，按（II）选择。
很多仪器输出文件的格式都是*.raw,实际上都是不一样的，但格式选错了也没关系，软件会给你自动转到合适的格式中去的。
高级一点的：有一些数据格式在（III）的下拉框中没有，比如最常见的txt，xy等，此时你可以自己动手设置，在以上的数据输入面板中，点击工具栏上的“import",进入格式设置画面，如附件所示，a区为注释区，b区为数据格式区，对于最简单的一列角度，一列强度的数据格式，a区不用填写，b区在”angle column“前打上勾，数据从第1行开始读，每行1列数据，强度数据从第8行开始（角度不算），角度从1至6列，所得数据格式即为附件中所示的数据格式。
你也可以按照自己的数据格式进行自由改动，如果a区中表明第1行有说明文字，则数据从第2行读入，相应在b区就将data starts改成2。
做完上面的工作后，将文件后缀改为你的数据后缀（箭头所指），再将该格式保存下来便可大功告成了。
No 3 基本功能使用：平滑，扣背底一张XRD图谱出来，往往因为有空气散射，漫散射，荧光以及样品结晶差等等原因而造成图谱上存在许多“毛刺”和较高的背底，虽然提高X光强度能成倍提高信噪比，然而有时受仪器和样品所限，这两项功能需要用到。
Jade 5.0安装相关问题

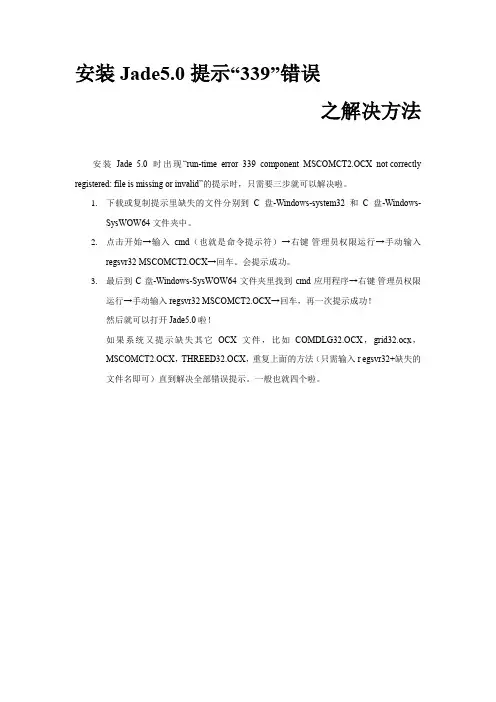

安装Jade5.0提示“339”错误
之解决方法
安装Jade 5.0时出现“run-time error 339 component MSCOMCT2.OCX not correctly registered: file is missing or invalid”的提示时，只需要三步就可以解决啦。
1.下载或复制提示里缺失的文件分别到C盘-Windows-system32和C盘
-Windows-SysWOW64文件夹中。
2.点击开始→输入cmd（也就是命令提示符）→右键管理员权限运行→手动输入
regsvr32 MSCOMCT2.OCX→回车。
会提示成功。
3.最后到C盘-Windows-SysWOW64文件夹里找到cmd应用程序→右键管理员权限运
行→手动输入regsvr32 MSCOMCT2.OCX→回车，再一次提示成功！
然后就可以打开Jade5.0啦！
如果系统又提示缺失其它OCX文件，比如COMDLG32.OCX，grid32.ocx，MSCOMCT2.OCX，THREED32.OCX，重复上面的方法（只需输入regsvr32+缺失的文件名即可）直到解决全部错误提示。
一般也就四个啦。

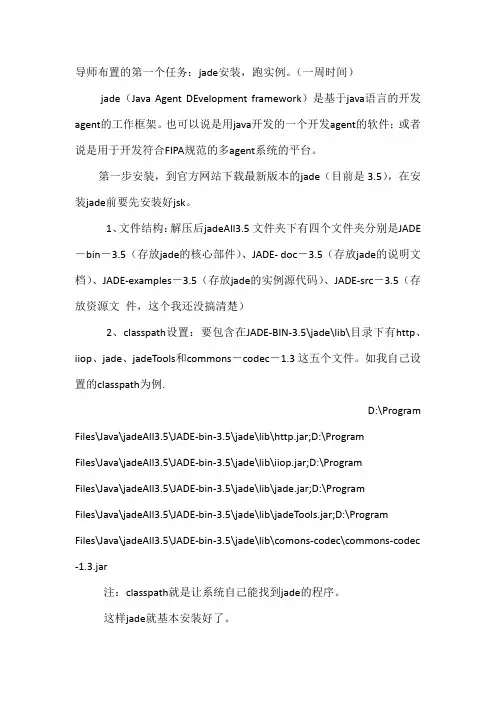

jade安装
导师布置的第一个任务：jade安装，跑实例。
（一周时间）jade（Java Agent DEvelopment framework）是基于java语言的开发agent的工作框架。
也可以说是用java开发的一个开发agent的软件；或者说是用于开发符合FIPA规范的多agent系统的平台。
第一步安装，到官方网站下载最新版本的jade（目前是3.5），在安装jade前要先安装好jsk。
1、文件结构：解压后jadeAll3.5文件夹下有四个文件夹分别是JADE －bin－3.5（存放jade的核心部件）、JADE‐ doc－3.5（存放jade的说明文档）、JADE‐examples－3.5（存放jade的实例源代码）、JADE‐src－3.5（存放资源文 件，这个我还没搞清楚）2、classpath设置：要包含在JADE‐BIN‐3.5\jade\lib\目录下有http、iiop、jade、jadeTools和commons－codec－1.3这五个文件。
如我自己设置的classpath为例.D:\Program Files\Java\jadeAll3.5\JADE‐bin‐3.5\jade\lib\http.jar;D:\ProgramFiles\Java\jadeAll3.5\JADE‐bin‐3.5\jade\lib\iiop.jar;D:\ProgramFiles\Java\jadeAll3.5\JADE‐bin‐3.5\jade\lib\jade.jar;D:\ProgramFiles\Java\jadeAll3.5\JADE‐bin‐3.5\jade\lib\jadeTools.jar;D:\ProgramFiles\Java\jadeAll3.5\JADE‐bin‐3.5\jade\lib\comons‐codec\commons‐codec ‐1.3.jar注：classpath就是让系统自己能找到jade的程序。
Jade5.0的安装和设置
打开analyze/fit background或在快捷工具栏中右键点击也可。随后也出现一个如附件中所示的悬浮框，（I）处所示代表了背底拟合的级数，点击越靠前，该级数越高，也可在右边选择是一次拟合，抑或二次和三次拟合，试情况而定，背底偏离线性越远，则拟合的级数要求越高。
背底曲线用黄线表示，红点代表了背底在局部的最高点，左键点击图谱上的某一处便可在此处添加红点，右键点击红点可以消除该点。背底是否拟合好要靠肉眼观察。
2 峰型拟合
如果要得到精确的峰型，峰位信息，一般都要经过峰型拟合，JADE提供了单峰拟合的功能。在峰型拟合前不要进行平滑和扣背底，也不主张预先自动寻峰。
就像前面一位朋友说的，对于重叠峰的分离比较有难度，也可能会导致软件“罢工”（我也遇到过这种情况），但对于多数人来说，峰型拟合就等同于分峰，因此面对重叠峰是不可避免的，我的建议是高角度的峰舍弃，并且分峰要一小段接一小段地进行（背底严重的除外）。
按下“report”直接查看结果，里面也有一些设置，如要修正的参数，晶粒大小计算的根据等，大家在实践中多试试，看看结果会有什么不同。在结果的列表中，选定复选框可以将该峰定义为背底，一行被选定（在图谱上该峰的标注线显示红色），按下“Erase”删除，其它栏目大家都比较熟悉，最后一项为晶粒大小的计算结果，要注意的是，这种晶粒大小的计算是建立在仪器的实际宽化曲线已存入的基础上的，否则就按默认的仪器曲线（软件自带），但不同仪器有不同的宽化曲线，因此最好自己建立，这也是仪器操作人员的事情，我就不多讲了，如果有朋友感兴趣，可以和我直接交流。再后面的事就是按下“export”进行保存了。
也可以自己手动直接在图谱上标峰，大家可以看到有一个悬浮式快捷编辑框“edit toolbar”，左键点击第3个图标。然后就可以直接在峰顶标注，如果同时按住“Ctrl”键，则可以在图谱的任何位置上进行标注。如果要去掉某个峰的标注，则用鼠标将竖线拖到与峰的标注线重叠，出现红颜色之后点击右键即可。如果要删除所有的峰的标注，在窗口中点击右键，选定”Erase all”即可。
Jade 5.0基本操作简介(二)
图谱拟合
衍射峰拟合的意义就是把测量的衍射曲线表示为一种函数形式。 点阵参数精确测量” “点阵参数精确测量” 晶粒尺寸和微观应变测量” “晶粒尺寸和微观应变测量” 残余应力测量” “残余应力测量”
红线的光滑度表示拟 合的好坏，如果红线 起伏很大，可再做一 次拟合。 菜单栏下面显示拟合 进程，其中R=….，表 示拟合的误差，R值 越小，表示拟合得越 好，一般10％以下较 精确。
第一种方法：点阵参数的精确测定
第一步：打开文件； 第二步：平滑、扣背景、 除Kα2、物相检索； 第三步：全谱拟合； 第四步： Options->Cell Refinement 打开晶胞精 修对话筐(Shift+Ctrl+F3) 第五步：选择“Use PDF Line List”，开始精 修”refine”; 第六步：查看结果、保存 文档”Export”。.abc文 档可用记事本打开。
一些基本功能操作
图谱平滑： 图谱平滑 “噪声” 使曲线不光滑，p原理是将连续多个数据点求和后取平均值 来作为数据点的新值，每平滑一次数据就会失真一次。 扣除背景：背景是由于样品荧光等多种因素引起的 扣除背景 右键单击“BG”按钮，弹出背景线扣除方式设置对话框。在此可选择背景的线形， 线形一般选择Cubic Spline。另外，在此还可设置是否扣除Kα2的成分 Strip Kα2 ：一般X射线衍射都是使用K系辐射， K系辐射中包括Kα和Kβ辐射， 由于二者的波长相差较大，Kβ辐射一般通过“石墨晶体单色器”或“滤波片”被 仪器滤掉了，接收到的只有Kα辐射。但是，Kα辐射中又包括两种波长差很小的 Kα1和Kα2辐射，它们的强度比一般情况下刚好是2/1。在精确计算点阵常数前必 须将 Kα2 扣除，可以通过扣除背景的功能同时扣除掉Kα2。 计算峰面积：同时显示了峰位、峰高、半高宽和晶粒尺寸（需要在Edit计算峰面积 Preferences命令中设置：Report-Estimate Crystallite Size from FWHM Values）
5.0的安装步骤
一、下载的ISO 源安装程序镜像文件可以直接用WINRAR 解压缩出来，路径中请不要包含中文，这样最简单，如下图0，（喜欢使用虚拟光驱软件的请用虚拟光驱软件载入ISO 然后安装二、运行setup.exe 开始安装，界面如下图1，注意左下角显示的主机ID：（如果安装界面显示乱码，请参考《windows 7 用户环境变量设置视频教程》一贴更改环境变量）三、制作许可证文件：在解压出来的安装程序位置WF5_Win32_crk 目录下找到license.dat 文件，复制到你想放置许可证的位置，然后用记事本打开license.dat，在“编辑”菜单里点“替换”，如下图2 所示，查找内容00-00-00-00-00-00 ，替换为后面输入你的主机ID，就是你运行setup.exe 时左下角显示的主机ID；输入完成后点全部替换然后保存license.dat 文件。
四、选中“我接受”，接受协议，然后点“下一步”，如下图3：五、不要点Ptc License Server 安装，直接点PRO/ENGINEER 进入安装，如下图4：六、进入安装路径和组件选择界面，需要的组件选择安装，不需要的组件选择不安装，如下图5、6、7，然后点“下一步”七、根据你的需要选择“公制”或“英制”，然后点下一步，如下图8：八、添加许可证，如下图9，把你在前面第三步中做好的许可证添加进去，注意如果你有多个网卡号可以做多个许可证添加进去，然后点击下一步。
九、接下来设置桌面快捷方式和启动目录，如图10，然后点“下一步”。
十、附加组件选择，如图11，然后点“下一步”。
十一、ProductV iew Express 安装路径设置，如图12，然后点“安装”。
十二、开始复制文件进入安装过程，如图13，接下来需要等待一会，大概几分钟的时间。
十三、安装结束了，如图14，点“退出”完成安装。
注意先不要运行proe。
七、十四、运行proe 补丁程序：在解压出来的安装程序位置WF5_Win32_crk 目录下找到WF5_Win32_crk.exe 复制到proeWildfire 5.0\i486_nt\obj 下运行。
Jade5中文说明
ＪＡＤＥ（Ｖｅｒ５．０）技術サービス部納入説明マニュアル（株）リガク第１技術サービス部ソフトウエア御相談センター2000．2．3作成取り扱い方法１．このマニュアルは、サービスマンが納入時の説明に使用する社内用マニュアルです。
２．サービス部が納入時に説明する内容としては操作方法に限定されます。
よって、このマニュアルはそれに沿った内容に限定しています。
基本的にはパラメータの意味、解析の原理等、解析技術に関わる部分は、Ｒ分析センターやソフトＧが担当すべき内容です。
ただし、内容によっては御相談でも対応します。
３．操作の細かな（な）部分は省いています。
には、不明な個所の画面でＦ１を押し詳細説明を見るか取説を見るよう薦めて下さい。
自信がある場合は、各人の責任で行なって下さい。
御相談の承諾を取っ４．内容の変更は、て下さい。
５．出力する場合は、カラー印刷をお勧めします。
尚、このマニュアルはWord97で作成しています。
はじめに必ずお読み下さい。
このマニュアルはJADE(5．0)用に作成したものです。
JADE(4．0)には対応していませんので御注意下さい。
JADE(5．0)は、JADE(4．0)に対してオプション構成が変更され、ツールアイコンの付加、多機能化、操作方法の変更が多くあります。
その為に、JADE(5．0)ではJADE(4．0)での操作上の知識が通用しないケースがありますので、このマニュアルを必ず読んでいただき、JADE(4．0)との相違点を把握するよう努めて下さい。
このマニュアルでは、効率的な説明ができるようにオプション別の構成にしております。
オプションについては、次頁に詳細を記載します。
納入されたJADE(5．0)のオプション構成を確認の上、必要個所の説明を行なって下さい。
尚、応力分析は、従来の解析方法と異なる手法の為に販売しないということで、本マニュアルでも説明を省きます。
JADE(5．0)软件构成选件可在此确认。
MDI Jade 5.0安装与使用
USR格式
显示Jade上一 次关闭窗口时 处理的文件。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
读入单个或多个选中的文件， 原来显示在主窗口的图谱被清除
添加单个或多个选中的文件， 原来显示在主窗口的图谱仍保留
一般文本 格Βιβλιοθήκη 数据这种格式数 据Jade 难以识 别。
注意保存类型!
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
物相检索
按右键，设 置检索条件
MDI Jade 5.0
安装与使用
数据格式
各个不同厂家生产的
不同型号的XRD，都能输 出不同形式的文本数据格 式，可以通过EXCEL软件 将它们化成Search Match、 Jade和Highscore都能识别 的两列打印文本格式。
通过Execl输出的文本 后缀名为prn，然后改成asc 或rd，这样的数据文件在 Highscore或Search-Match中 可直接读出，而在Jade中将 输入数据格式调整成与asc 或rd文件一致的格式即可。
jade5分析XRD数据基本过程
jade5.0分析XRD数据基本过程2006-07-22 16:02现在将通过实例初步介绍jade5.0的基本操作步骤。
1、数据输入由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性jade5.0提供了以txt文档或Ascii格式输入数据。
运行jade5.exe首先进入以下界面中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。
2、背景及Ka2线扣除在主菜单栏中选择analyze/fit background进入如下窗口：该窗口用于设置扣除背景时的参数，一般选择默认值直接选择apply，回到主窗口，此时软件自动运行Edit bar/B.E按钮，用于手动修改背景， Edit bar工具栏如下：此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。
在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。
3、确定峰位在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。
在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将是计算晶粒度的主要参数。
选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：通过以上操作主窗口将为如下效果：4、PDF数据库加载与定性分析在做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。
XRD分析软件jade5.0应用
相对于其它XRD分析软件，JADE系列软件应该说是做的最好的，它囊括了从定性，指标化，峰型拟合（JADE5.0）到无标定量，晶体结构分析（Jade6.0）等一系列的功能。
我个人以为，只要有Jade5.0就够了，至于后面两项功能，最好是用其它免费软件执行（在上应有尽有），傻瓜相机虽然好用，但要拍出好照片，还是专业相机好。
NO1.Jade5.0的安装和设置Jade5.0都是自动安装的，这不成问题。
要把PDF卡片引入，先将ICDD的光盘插入，然后pdf/setup/select all/,其它按提示进行。
可以对优选项进行设置：EDIT/preference/,里面包括了对显示窗口的设置，仪器参数的设置，打印输出的设置等，一般来说按默认就行，我本人则喜欢将MISC栏里的“Materials Data, Inc.”改为我自己的大名No2 数据的输入Jade软件可以直接读取Rigaku、Bruker、Philips、Scintag等很多衍射仪的原始数据。
打开File\patterns,将出现如附件中所示画面，先（I）找到你文件位置，从（III）的下拉框中选择你的数据格式，按（II）选择。
很多仪器输出文件的格式都是*.raw,实际上都是不一样的，但格式选错了也没关系，软件会给你自动转到合适的格式中去的。
高级一点的：有一些数据格式在（III）的下拉框中没有，比如最常见的txt，xy等，此时你可以自己动手设置，在以上的数据输入面板中，点击工具栏上的“import",进入格式设置画面，如附件所示，a区为注释区，b区为数据格式区，对于最简单的一列角度，一列强度的数据格式，a区不用填写，b区在” angle column“前打上勾，数据从第1行开始读，每行1列数据，强度数据从第8行开始（角度不算），角度从1至6列，所得数据格式即为附件中所示的数据格式。
你也可以按照自己的数据格式进行自由改动，如果a区中表明第1行有说明文字，则数据从第2行读入，相应在b区就将data starts改成2。
rd分析软件Jade5.0
xrd分析软件Jade5、０与Ｈighscore转载xrｄ分析软件有4种：ﻫ1、pcｐdgwｉn该软件就是最原始得了。
它就是在衍射图谱标定以后,按照d值检索。
一般可以有限定元素、按照三强线、结合法等2、search ｍatch方法。
所检索出得卡片多时候不对。
一张复杂得衍射谱有时候一天也搞不定.ﻫ可以实现与原始实验数据得直接对接,可以自动或手动标定衍射峰得位置，对于一般得图都能很好得应付。
而且有几个小工具使用很方便。
如放大功能、十字定位线、坐标指示按钮、网格线条等。
最重要得就是它有自动检索功能.可以帮您很方便得检索出您要找得物相.也可以进行各种限定以缩小检索范围.如果您对于您得材料较为熟悉得话,对于一张含有4，5相得图谱，检索也就3分钟。
效率很高。
而且它还有自动生成实验报告得功能！ﻫ３、ｈｉgh ｓｃoreﻫ几乎ｓｅarch match中所有得功能，highscoｒｅ都具备，而且它比searchmａtch更实用。
(1）它可以调用得数据格式更多。
(2)窗口设置更人性化，用户可以自己选择.ﻫ（3)谱线位置得显示方式,可以让您更直接地瞧到检索得情况ﻫ（４)手动加峰或减峰更加方便。
(5）可以对衍射图进行平滑等操作，就是图更漂亮。
ﻫ（6)可以更改原始数据得步长、起始角度等参数.(7）可以进行0点得校正。
ﻫ（８）可以对峰得外形进行校正。
ﻫ(9)可以进行半定量分析。
（１０)物相检索更加方便,检索方式更多。
（11)可以编写批处理命令，对于同一系列得衍射图,一键搞定。
4、jade1）它可以进行衍射峰得指标化.与hｉghsｃｏre相比自动检索功能少差,但它有比之更多得功能.ﻫ(（2）进行晶格参数得计算。
ﻫ(3)根据标样对晶格参数进行校正。
ﻫ(4)轻松计算峰得面积、质心。
（5)出图更加方便，您可以在图上进行更加随意得编辑。
ﻫJade5、０得使用初步说明1ﻫ、数据输入由于不同得X射线衍射仪输出得数据类型不同，但都可以将数据转换成ｔｘt文档或Aｓcii格式得文档(文件名为*、tx ｔ或＊、ａsc),为提高软件得通用性ｊａde5、0提供了以ｔｘｔ文档或Asｃiｉ格式输入数据。
MIDJade5.0处理纤维素XRD谱图的操作过程
MID Jade 5.0处理纤维素XRD 谱图的操作过程一、纤维素样品的制备：不同实验条件下得到的纤维素样品，可能会有不同的样品处理要求。
如果考虑干燥过程对纤维素结晶度的影响，我建议采用真空干燥处理，一般温度在50℃，时间5-6小时，干燥时间根据样品情况具体确定。
准备衍射仪用的样品试片一般包括两个步骤：首先，需把样品研磨成适合衍射实验用的粉末；然后，把样品粉末制成有一个十分平整平面的试片。
如果制备的纤维素量多的话，建议把纤维素抄片成纸，可以得到较平滑的衍射曲线，及较好的重现性。
如果是微晶纤维素，建议研磨成粉末，这不会对微晶纤维素的结晶度有太大的影响。
二、测定样品的仪器及使用的软件X 射线衍射仪: 全自动X 射线衍射仪 D/max-IIIA （日本理学公司）纤维素分析测试条件:铜靶, λ=0.154nm ，管压40KV ,电流40mA,扫描步长0.02°，扫描范围2θ=5~60°。
纤维素结晶度的计算：纤维素Ⅰ结晶度用Segal 经验法计算，（1）%100I Iam-I CI 002002⨯=（Ⅰ由衍射谱图直接读取）或 （2）CI= A (002+110+11¯0)/A 总 式中，I 002--（002）晶面衍射强度；Iam —无定形区衍射强度，对纤维素Ⅰ，Ⅰam 为2θ=附近18.0°的衍射强度，Ⅰ002为2θ=22.5°附近的衍射强度。
纤维素Ⅱ结晶度一般用分峰拟合求特征衍射面的衍射峰面积，再以公式(2)计算二、XRD 谱图处理过程：● 数据的导入● 数据的平滑● 本底的测量与扣除 ● 分离K α2衍射 ● 寻峰 ● 峰形拟合● 拟合峰的信息导出1、 数据的导入一般得到的XRD 数据为以.UXD 格式的数据文件，需要转化转化成MID Jade 5.0软件可识别的数据格式，最好为TXT 格式文件。
打开软件界面，点击菜单“file ︱ patterns ”有如下对话框有些时候即使把数据格式转化为TXT格式，用MID Jade 5.0也有可能打不开，如图中Scan ID 列中显示（Unable to read file ID）。
Jade 5.0基本操作简介(二)
晶粒尺寸和微观应力计算
晶粒大于100nm 晶粒大于100nm 时不会引起衍射 峰的宽化
谢乐公式适用范围：1-100nm, 谢乐公式适用范围： 30nm左右时计算结果较为准确 30nm左右时计算结果较为准确
操作步骤： 1）慢扫样品两个以上 的衍射峰； 2）打开文件，物相检 索，扣背景，除Ka2， 平滑，全谱拟合； 3）选择”report-size & strain plot”,显示如图； 4）根据实际情况，计 算晶粒大小，微观应力
第一种方法：点阵参数的精确测定
第一步：打开文件； 第二步：平滑、扣背景、 除Kα2、物相检索； 第三步：全谱拟合； 第四步： Options->Cell Refinement 打开晶胞精 修对话筐(Shift+Ctrl+F3) 第五步：选择“Use PDF Line List”，开始精 修”refine”; 第六步：查看结果、保存 文档”Export”。.abc文 档可用记事本打开。
自动拟Байду номын сангаас 手动拟合
1）每一行表示一个峰 得拟合，包括半高宽、 晶粒尺寸等，但这个 晶粒尺寸是没有考虑 微观应力的。 2）非晶峰宽度，当一个峰的宽度大于2时，标记为非晶峰，在该行前面画勾。
计算点阵参数
在Jade中有两种方法计算晶胞点阵参数： 1）Options->Cell Refinement-determine Precise Lattice Constants 2）Options->Calculate Lattice Constants from Peak Locations and Miller Indices 分手动自动两种 晶胞点阵参数的影响因素 a)合金的固溶 b)温度“热胀冷缩” c)掺杂 d)非化学计量比等
