迅达电梯标准元件代号
西继迅达电梯厂检标准(直梯)2015版原始版
电梯安装质量验收标准西继迅达（许昌）电梯有限公司2015版验收评定标准说明1.安装单位在申请厂检之前必须先做自检，未做自检或未如实填写自检报告的，厂检员有权拒检，下次到场视为二次检验，并由安装单位承担1000元/台的二次检验费用。
2.安装单位自检合格后填写《直梯厂检申请单》并传真至各自安装分管部门。
3.本检验标准中，打★号项目为重大项，打☆号为保证项，其它为一般项目。
4.本检验标准由西继迅达（许昌）电梯有限公司提出，适用于西继电梯产品（直梯）的最终检验。
5.本检验标准是我公司内部安装队、外委安装公司、代理商安装我公司直梯的验收标准，也是厂检的验收标准。
6.本检验标准中有数据要求的填写实测数据。
7.任一重大项目不合格或除重大项以外的不合格项目超过18/11？项则判定此台电梯安装不合格。
8.复检合格的标准是：无重大项、无保证项、一般不合格项目不超过8/5？项。
9.在一次通过厂检验收判定合格的基础上，无保证项不合格、一般项目不超过8/5？项，判定为优良。
10.对于厂检验收合格判定为优良的项目，奖励安装费2000元/台。
11.厂检验收是针对整梯而言进行的检验，分为厂检、复检、二次复检3次进行，每次检验均需要厂检员开具《电梯整改通知单》。
12.厂检员到场检验完毕后应出具《电梯整改通知单》，《电梯整改通知单》上的不合格项目必须在规定的时间内（厂检报告出具后单梯5日内，多台工地为N+5天）整改完毕；如果不能在规定的时间内完成整改，须以书面形式告知西继迅达电梯有限公司；对于那些不能在规定的时间内完成整改而又不能给公司说明原因的，视为复检不合格。
13.对于涉及甲方的不合格项目与问题，安装单位以书面形式告知甲方进行整改，相关内容在西继迅达电梯有限公司安装部、维保部备案。
14.判定安装合格的电梯，其不合格项目整改完毕后，由当地维保站接收。
15.判定安装不合格的电梯，其不合格项目整改完毕后，由我公司质检员复检；从第3次派员复检开始按照1000元/台标准向安装单位收取人工费。
迅达3A电梯缩写含意解释
3300AP电梯缩写含意解释代号含意代号含意ACVF变频器AN1 防捣乱操作类型 1BAT电池BR制动电阻BR1消防服务类型 1CAN CAN 总线CCU轿顶的 OKR CLC轿厢称重装置，数字称重系统COP轿内操纵盘CPIF主要楼层的轿厢位置指示器CPIAF所有楼层的轿厢位置指示器CSC轿厢安全回路DA1/2报警按钮DBV限速器按钮手动运行触发按钮DFM-U/DDREC-D/U向上/ 向下开关–检修控制盒（HMI 上的 OK 按钮）EC电梯控制ESE井道终端疏散，召回控制FLC楼层照明控制FU变频器GBP限速器GSA语音提示单元GSV语音通信装置HCU井道自动疏散单元HMI HMI 用户界面IG增量型编码器INT I界面IRTS厅门安全回路指示ISK安全回路指示ISPT I门锁止安全回路指示IUSK I安全回路指示源JAB开关停止服务JBF消防操作开关JDC轿内呼梯开关JEM手动疏散开关 (SNGL)JFIH RCD 主开关保护JFIHL RCD 主照明开关保护JNFF消防开关JHSG底坑停止开关JREC轿厢检修开关JRH召回控制开关JRVC轿厢保留运行开关JTH温度开关JTHA温度开关驱动JTHS电梯温度控制开关KBF消防服务触点（火警探测器）KBV限速器触点KCBS在井道顶部的轿厢锁至置KF安全钳触点KLSG底坑爬梯触点KL-V满载触点KPH相位监控触点KNE终端限位触点KSKB关门力限制器触点KSS限速器松绳触点KSSBV松绳限速器触点KTHM机房温度传感器KTC轿门触点KTS厅门触点KTZ门入口侧触点LAGC轿厢报警记忆灯LARC轿厢的登记报警灯LC厅站外设扩展，附加输入/LDU厅门单元，门框内的控制柜输出LEFC轿厢疏散运行灯LIN楼层指示器/ 运行方向指示器LMG称重传感器，数字称重系统LNC轿厢应急照明灯LOP厅站操作面板LUET门跨接灯MGB电磁制动器NS2121 型应急电源操作PA1停靠类型 1 （返回主停靠PHS楼层光电池层）PHT门光电池PHUET门跨接光电池R01继电器“准备就绪”RBE疏散制动继电器RLC-A轿厢灯继电器关闭（自动）RCD剩余电流保护开关（FI 开关）RTS厅门安全回路指示SBBD用于并联梯连接的SBBD 印板SCIC CPU 印板SCOP COP 主印板SDIC CCU 主印板SF运行接触器SI井道信息SIAP用于 AP 的辅助印板SIM SCIC 上的芯片卡SKA停止距离SLIN LIN 印板（项目登记指示）SMIC LDU 主印板（项目主界面连接）SNGL手动疏散和应急电源印板SOA报警喇叭SUET门跨接印板TDIF运行方向指示器LOP箭头TELA远程报警TM4远程监控系统TS电梯变压器控制VCA语音提示单元VEC轿厢通风装置。
迅达电梯700p图纸英文代码翻译
序号符号注解+A 驱动A 驱动器（包括电动机、制动器、增量脉冲发生器、散热装置）A 装置，印刷电路板（AEG）AB 命令取消ACE 轿箱外召指示器ACN BR 无BR装置ACONIC系统ACN BT 无BT装置ACONIC系统ACN GC X层楼无GC装置ACONIC系统ACN GR 无GR装置ACONIC系统ACN GW 无GW装置ACONIC系统ACN SP 无SP装置ACONIC系统ACN T 无T装置ACONIC系统ACN T-O无T-O装置ACONIC系统ACN Z 无Z装置ACONIC系统ACN ZK ACONIC系统ZK印刷电路板ACVF 频率变换器ACUF20 VF20 驱动控制器ACVF140 VF140驱动控制器ACVF2030 VF20/30驱动控制器ACVF30 VF30驱动控制器ACVF35 VF35驱动控制器ACVF3545 VF35/45驱动控制器ACVF354570 VF35/45/70驱动控制器ACVF45 VF45驱动控制器ACVF4570 VF45/70驱动控制器ADIC 数字式轿厢指示器ADIE X楼数字式楼层指示器AK 控制柜ALKM417 报警触点取消印板ANA 字符指示器AS 控制柜1AS2 控制柜2ASILOG 专用接口逻辑ASBX 安全回路ASM10 Miconic 10 控制柜ASM10L Miconic 10 控制柜LON总线AZRC 轿厢呼叫目的楼层指示器AZRC1 轿厢1呼叫M的楼层指示器BA 总线终止BA 主梯总线终端终结器BAA 总线终止指示器BAB 大楼总线终止BAF 自由拓扑总线终端BAFG 自由拓扑总线终端用于群控BAFL 自由拓扑总线终端用于电梯BAG 群控总线终端BAL 单梯总线终止（LON底板）BAMB Mic10总线终结器BAP2 法国消防运行内部对讲装置BATR N行总线终端终止BESE 井道末端疏散跨楼（位于操作面板）BI 涡流制动器BIT 门涡流制动器BKBV 限速器桥式触点BKSSC 轿厢松绳器桥式触点BKSSM 机房松绳器桥式触点BR 初始化缓降BUGR 限压整流器BUWR 限压直流斩波器BVRT 门减速跳线BWXSP 内部对讲跨接电阻C 轿厢CADI 服务工具/计算机辅助自诊断设备CI 大厅计算机接口CKZ 直流环电容器CLC矫箱灯电容器CLSPV上高峰运行灯电容器CMVE风机电机电容器cs179085 语音合成器DA报警按纽DBF 消防服务二极管DBFT-O 火警开门按纽DBIT 门O流制动二极管DBTUE 门监视电子二极管DC-* 轿箱内呼X楼按纽DC-1 矫箱内呼一楼按纽DCC 矫箱0-4位编码按纽DCC-A 矫箱编码停止按纽DC-N 轿内呼顶楼按纽DCP-* 轿内司机驾驶X楼按钮DCW-* 轿内X楼选层按钮DCW-D*轿内X楼选层下行按钮DCW-U*轿内X楼选层上行按钮DC-Z 轿内呼叫通用按钮DDF-*X楼层直驶按钮DDFG-* 群控X楼层直驶按钮DDFLI 司机运行直驶按钮DDQ 独立D型确认按钮DDQS D型按钮确认闭合触点DDS D型按钮闭合触点DDWS D型双回路闭合触点按钮DE-* X楼层外召按钮DEB-A 地震监测器复位按钮DE-D X楼下行外召按钮DE-D1 1楼下行外召按钮DE-DN 顶楼下行外召按钮DEH-D 主楼层外召向下按钮DET-S 关门限制二极管DE-U* X楼上行外召按钮DE-U1 1楼层上行外召按钮DEV-HV 优先楼层优先外呼按钮DEVP-B 银行门房柜台首选外召按钮DE-Z 通用外召按钮DFDC-* 内呼X楼按钮释放按钮DFDCP-* 内呼X楼门房按钮释放按钮DFM-D 机房下行按钮DFM-U 机房测试运行上行按钮DGSC-* 轿内X楼层乘客控制按钮DH停止按钮DIB 门接口盒DIBF 火警信号二极管DIM 门接口盒DJ X楼层D型钥匙开关闭合触点DKFM 机房测试运行按钮DL D型灯单元DLBS 井道照明灯按钮DLI 司机运行按钮DLI-DD 司机运行下行按钮DLI-U 司机运行上行按钮DM236 适用意大利警报装置DMGH 刹车磁场保持二极管DMOF 安装运行二极管DMS 称重传感器DNFFC-A 消防时取消矫箱呼叫按钮DNS-D 调整下行按钮DNS-U 调整上行按钮DCM 门跨接模块DPF 优先运行按钮DREC 轿箱检修按钮DREC-D 轿箱检修下行按钮DREC-U 轿箱检修上行按钮DREC-Z 轿箱检修公共按钮DRE-D 下行检查按钮DRE-U 上行检查按钮DRET-O 开门检修按钮DRET-S 关门检修按钮DRF-D 向下对接运行按钮DRF-U 向上对接运行按钮DRH-D 控制下行召唤按钮DRH-U 控制上行召唤按钮DS 交流调压调速单元DSPC 阻止轿箱呼叫按钮DSPCP 门房阻止呼梯按钮DSPR 阻挡二极管DSTB 制动器q波二极管DT-O 开门按钮DT-S 关门按钮DTR-D 人行道下行控制按钮DTR-U 人行道上行控制按钮DUET 门区跨接按钮DUMMY 关门继电器DV D型蜂鸣器DWVT 门区加速电阻二极管DZHT-S 强制停止关门按钮EBCOM 通讯扩展板+EX外部EINBORT 位置、地址ER 调制单元ESE 井道末端疏散操作盘EX 外围FA 平层驱动（双速驱动）FEMH 曳引机滤波器FEL 照明电路抗干扰滤波器FEN 主电源抗干扰滤波器FENA 驱动器电源抗干扰滤波器FENG 群控电源抗干扰滤波器FENS 主控回路滤波器FET 门回路抗干扰滤波器FGH 户外主发电机第X绕组FLC 楼层平层检查FMH 户外曳引电机FUSE 保险丝FN 主频FT FinalTimer 终了计时器（强剖关门时间）FAV 变频器输入频率GA到站钟GA-* X楼层到站钟GA-B 银行柜台楼层到站钟GC 通用CPU输入输出GA-D 下行到站钟GA-U 上行到站钟GEDS 交流调压调速单元抗干扰装置GGA 到站钟装置GH 记忆停站GIOL 通用LON输入\输出GIOM10 Micomic 10输入、输出装置GR 镇流器GRSK 安全电路镇流器GRKS 镇流器直流环GRKZN 镇流器直流环负端GRKZP 镇流器直流环正端GRMG 磁控管镇流器GRMGB 电磁刹车镇流器GRNI 下行镇流器GSC 矫箱Servitel装置GSP Servitel外围装置GST Servitel电话装置GT 转速脉冲发生器GW 大楼总线网关HBOX 隐藏盒HFT 隐藏式消防盒HTIC 隐藏式操纵盘接口HY 液压驱动器IB 运行中IBG 加速电流ICE 欧洲型轿箱接口板IOBX 输入输出选项盒ICOM 通讯接口ICS 矫箱位置编码信号触点（格雷码）IDA 报警信号按钮IET-O 门开至末端信号IFNO 应急电源运行释放信号IFS 预置信息切换选择器IG 增量编码输入装置IHY 液压接口IKW-A 矫箱选择完成信号ILPH 光电管发光信号IM 电动机电流IMN 电动机额定电流IMOF 安装运行信号IMU 电动机相1电流IMV 电动机相2电流IMW 电动机相3电流IN 额定电流INH-001 目录IPH-C 光电管编码信息ISKT 诊断输出印板ISMPHTL 光电安全门缘出错信号ISNR-D 向下再平层感应传感器ISNR-U 向上再平层感应传感器ISUET 门跨接感应传感器ITC 矫箱操作面板接口IUET 门区跨接信号IV 速度信号IVF 变频器接口Ivf 变频器输入电源IVXDMS Miconic VX称重接口Ivxvf Miconic vx变频器接口IVZ 减速下行信号JAB 停止服务开关JABX 控制器控制停止服务开关JABZRS H的楼层呼叫控制停止服务开关JBF 消防运行开关JBF-A 消防运行停止开关（复位）JBFF 消防员消防开关JBFF-A 消防员停止消防运行开关JC 矫箱开关JDC-* 内呼x楼层按钮开关JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）JDE-* 厅站召唤第X层的开关按钮JDE-D* 厅站召唤第X层的下行开关按钮JDE-U* 厅站召唤第X层的上行开关按钮JDEV-* 第X层的楼层优先召唤钥匙按钮JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）JDFDC 轿厢按钮释放开关按钮（钥匙开关）JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）JDZHT-S 强迫关门停止开关按钮JFCC 编码的轿厢召唤释放开关JFEFNO 应急电源操作，救援运行释放开关JFEFNOM 应急电源操作，救援运行释放开关手册JFIL FI-照明开关JFIS F1控制开关JFISK F1安全电路开关JFITS 安全回路对地漏电运行开关JH 主电源开关JHC 轿厢止动开关JHCT 轿门止动开关JHG 群控电源开关JHL 照明电源主开关JHM 机房急停开关JHM10 MICONIC 10 主电源开关JHNS 应急电源主开关JHNX 备用电源开关JHR 滑轮间急停开关JHRF 对接运行的急停开关JHSG 地坑急停开关JHSG1 地坑急停开关（最低层站）JHTR 爬行控制的急停开关JHX 控制柜电源选择开关，中间部分JHZRS 目的层召唤控制电源开关JIB 运行开关JKL 读卡器开关JLAB 退出服务信号灯开关JLBS 井道照明开关JLC 轿厢灯开关JLF 学习运行开关JLI 司机控制开关JMOF 安装运行开关JNF 应急控制开关JNF-K 急停开关JNFE 紧急防盗服务开关JNFF 消防运行开关JNFF-F 火警释放开关JNFFP 火警停靠开关JNO 应急电源操作（释放）开关JPF 优先运行开关JRE 检修开关JREC 轿厢检修开关JRES 检修开关JRET 轿门检修开关JRF 对接运行开关JRH 机房复位控制开关JRV 保留运行开关JRVC 轿厢保留运行开关JRVM 机房保留运行开关JRVPC 轿厢停靠保留开关JS 控制开关JSBP 搬运工/银行控制开关JSLM 机房照明控制开关JSPC 轿厢召唤堵塞开关JSPCG 群控召唤堵塞开关JSPDC-* 第X层轿厢召唤堵塞开关JSPDEM 机房内层站召唤堵塞开关JSPS 层站堵塞开关JSPT-O 开门堵塞开关JSPT-S 关门堵塞开关JSPZS 入口堵塞开关JSSH 电源保安服务开关JSTUE1 厅门锁跨接开关JSTUE2 厅门锁跨接开关JT-O 开门开关JTHA 驱动的热敏开关JTHAS 控制柜热敏开关JTHAWT WITTUR门机电源开关JTHB 制动器热敏电阻开关JTHC 轿厢热敏电阻JTHLAB 退出服务灯热敏开关JTHM 机房热敏开关JTHMGB 电磁制动器的热敏开关JTHNGC 轿厢电源装置的热敏开关JTHNGG 群控电源的热敏开关JTHNGL 电梯电源的热敏开关JTHPG 群控印板的热敏开关JTHS 控制回路热敏开关JTHSA 驱动控制的热敏开关JTHSK 安全回路的热敏开关JTHSZ 入口的热敏开关JTHSZG 梯群入口的热敏开关JTHT 门的热敏开关JTHTA 匹配变压器的热敏开关JTHTAH 匹配变压器的散热器的热敏开关JTHTAMGB 电磁制动器的匹配变压器开关JTHTANS 应急电源的变压器热敏开关JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关JTHTAX 中央控制器的匹配变压器的热敏开关JTHTC 轿厢操纵盘内热敏开关JTHTLAB 退出服务灯变压器热敏开关JTHTNORS 应急电源变压器复位热敏开关JTHTUV 风扇电压变压器的热敏开关JTHX 中央控制器的热敏开关JTR 爬行控制开关JTTC 轿门隔离开关JUEKBF 火警跨接触点开关（火警探测器0JUEKTS 门厅跨接触点开关JUEKTS-A 厅门跨接外触点开关JUEKTS-E 厅门跨接触点开关JUG 隐蔽开关JVEC 矫箱风扇开关JZ 离心开关JZH 强制停止开关K 接触器KAT 驱动器Tacho触点KAV-A 止动机构终止止动等待状态触点KAV-E 止动机构工作完成触点KAZ 驱动器离心开关触点KB 刹车触点KBA 补偿绳限位触点KBF 火警触点（火警监测器）KBF-* X楼层火警触点（火警监测器）KBFM 机房火警触点（火警监测器）KBFP 大厅火警触点（火警监测器）KBR-D 下行出始化减速触点KBR-U 上行出始化减速触点KBT2-O 开门第2减速点刹车触点KBT-O 开门刹车触点KBT-S 关门刹车触点KBS 制动器安全触点KBV 限速器触点KBVG 对重限速器触点KBVR 机房滑轮限速器触点KBVSG 井道底坑限速器触点KCS- 井道编码触点（格雷码）0KD 终端插座KEB 地震监测器触点KEBT-O 开门到位限制触点KEP-A 乘员离开侦测触点KEPAV 止动机构缓冲限位触点KET2-O 开门到位触点（跨接KSKB) KET-O 开门到位触点KET-S 关门到位触点KF 安全钳触点KFL 安全触板触点KGEB 对重移位触点KHA 手盘车触点KITR 人行道控制信号触点KKB 刹车监控触点KKSIC 监控触点KL-* X楼层读卡器触点KLC 矫箱照明灯监控KLHC-* X楼层矫箱位置灯触点KLI 司机驾驶触点KL-M 最小载荷触点KL-V 满载触点KL-X 超载触点KME 疏散讯息触点K-MODUL K模式Servitel服务KMT-A 门电机停止触点KNA 安全窗触点KNE 紧急限制触点（极限开关）KNE-D 紧急下限位触点KNE-U 紧急上限位触点KNI 下行触点KNI-A 下行终止触点KNI-E 下行启动触点KNO-A 紧急电源停止预警触点KNORS 紧急电源复位触点KNR-D 下行再平层触点KNR-U 上行再平层触点KNS-D 下行调整触点KNSE 井道末端紧急触点KNS-U 上行调整触点KNT 门紧急触点KOD-M 最小油压触点KOD-V 满负荷油压触点KOD-X 最大油压触点KP 缓冲器触点KPAV 止动机构缓冲器运行准备完成触点KPG 对重缓冲器触点KPGSG 井道底坑对重缓冲器触点KRBF火警指导触点KRBSI 导管破裂安全触点KRF-D 向下到站运行触点KRF-U 向上到站运行触点KRM 改造端子排KS 平层水平触点KSE 井道末端触点KSE1 井道末端触点（第一速度）KSE2 井道末端触点（第二速度）KSE3 井道末端触点（第三速度）KSEB-D 向下井道井道终端限位触点KSEB-U 向上井道井道终端限位触点KSE-D 井道底部终端触点KSERE 井道末端检查触点KSERE-D 井道下端检查触点KSERE-U 井道上端检查触点KSE-U 井道顶部终端触点KSEV-D 向下缓行井道下端限位触点KSEV-U 向下缓行井道上端限位触点KSIS Servitel楼层信号触点KSKB 关门力限制器触点KSKT 诊断输入印板KSPEP停止成员侦测触点KSPS控制杆触点（电流阻断）KSPT 门受阻触点KSS 松绳触点KSSA 补偿绳松绳触点KSSBV 限速器松绳触点KSSBVG对重限速器松绳触点KSSC 矫箱松绳触点KSSM 机房松绳触点KSSR 滑轮松绳触点KSSS 安全绳松绳触点KSSSG 井道底坑松绳触点KTA-A 门报警停止触点KTAC 矫箱门报警取消触点KTC 矫箱门触点KTDC 矫箱按钮面板触点KTHBR 刹车电阻器热敏触点KTHM 机房热敏触点KTHMB 电机刹车热敏触点KTHMF 机房消防热敏触点KTHMH 曳引电机热敏触点KTHMT 门电机热敏触点KTHO 油热敏开关KTHS 井道热敏开关KTHTER 励磁变压器热敏触点KTHTUS 静止变换器变压器热敏触点KTHUS 静止变换器热敏触点KTHVF 变频器热敏触点KTHWHO 油加热电阻器热敏触点KTL 安全门触板触点KTR 人行道控制触点KTS(L)-* X楼层井道门（左）触点KTS(L)-K 楼层井道门（左）触点KTS(R)-* X楼层井道门（右）触点KTS(R)-K 楼层井道门（右）触点KTS-* X楼层井道门触点KTS1-* X楼层井道门（中分）触点KTSG 井道底坑门触点KTS-N 顶楼井道门触点KTS-RF 到站运行井道门触点KTTC 矫箱隔离门触点KTZ 入口门触点KUEDH 停止按钮跨接触点KUET 门跨接触点KUSH 主接触器电压检测KUSSA 带防跳装置补偿绳张紧触点KV* X楼层门上锁触点KVK 第X速度监控触点KVK-D 向下速度监控触点KVK-U 向上速度监控触点KV-N 顶楼门上锁触点KWS 井道维修出口触点KWSG 井道底坑进水触点KZRF 到站运行区域触点LA-* X楼到站钟LA-B银行柜台楼层到站钟LAB-* X楼层停止服务指示灯LAB-E停止服务执行指示灯（JAB确认）LAC 轿箱报警灯LAGC 轿箱报警存储指示灯LARC 轿箱报警确认指示灯LAS-* X楼层报警灯LB 占用指示灯LB-* X楼层占用指示灯LBF 火警指示灯LBFC 轿箱火警指示灯LBFF 轿箱消防员火警指示灯LBFM 机房火警指示灯LBFSG 电梯底坑火警指示灯LBM 机房占用指示灯LBS 井道照明灯LBS-* X楼层井道照明灯LBS-N 顶楼井道照明灯LBSR 井道照明灯确认按钮LC 轿箱照明灯LC-* X楼内呼指示灯LC-1 1楼内呼指示灯LCD 液晶指示器LC-N 顶楼内呼指示灯LCP-* X楼层门房内呼指示灯LCW-* X楼层轿箱选择指示灯LCW-D* X楼层下行轿箱选择指示灯LCW-U* X楼层上行轿箱选择指示灯LDF-* X楼层行进方向指示灯LDFC 轿箱行进方向指示灯LDFG-* X楼层群控运行方向指示灯LDS 交流调压调速单元电源印板LE-* X楼层厅门灯LEB 地震监测器指示灯LE-D* X楼层下行厅呼指示灯LEF 疏散运行指示灯LEFC 轿箱疏散运行指示灯LE-U* X楼层上行厅呼指示灯LEV-HV 优先厅呼、优先楼层LEVP-B银行门房柜台楼层，优先楼层指示灯LFCC-E内呼编码释放指示灯亮LFDC-* X楼层轿内召唤按钮释放指示灯LFDCP-* X楼层门房轿内召唤按钮释放指示灯LFM-D 机房测试下行指示灯LFM-U 机房测试上行指示灯LFT216 电梯并行I/O印板LGEB 对重移位指示灯LGS-* X楼层顾客控制指示灯LHC-* X楼层轿箱到站指示灯LIB 投入运行指示灯LIBZRS 目的楼层呼叫控制投入运行指示灯LKFM 机房测试运行控制灯LKZ 直流环电抗器LLI-D 司机驾驶下行指示灯LLI-U 司机驾驶上行指示灯LL-X 超载指示灯LM-LR 小量程载荷测量LMS 载荷测量印板LNC 轿箱应急照明灯LNF 应急照明灯LNFC 轿箱应急灯LNFF 消防灯LNFFC 轿箱消防指示灯LNO 应急电源（释放）指示灯LNOC 轿箱应急电源指示灯LNOF 应急电源释放指示灯LNS 应急电源控制指示灯LNSC 轿箱应急电源控制指示灯LONIOH24 LON I/O印板LONIOH241 第二LIO I/O印板LONGDAG LON方向/到站钟LONIOS LON标准输入输出LREP LON中继器LR-* X楼层方向指示灯（上/下指示器）LRC-D 轿箱下行方向指示灯LRC-U 轿箱上行方向指示灯LR-D 下行方向指示灯LR-U 上行方向指示灯LR-D* X楼下行方向指示灯LR-U* X楼上行方向指示灯LRV 保留运行指示灯LRVC 轿箱保留运行指示灯LS 扬声器LS-* X楼层指示灯LSPC 内呼限制指示灯LSPC-E 轿箱内呼受阻指示灯亮LSPCG-E 群控内呼受阻指示灯亮LSPS-* X楼层受阻指示灯亮LPS-E 受阻楼层指示灯亮LSPV 上高峰运行指示灯LSPZSC 轿箱入口受阻指示灯LSTUE-E 厅门锁定跨接指示灯点亮（机房）香港适用LTP-O 门房门开启指示灯LUEKTS-E 门房门开启指示灯LUET 门区跨接指示灯（电梯在门区）LVFC 轿箱优先运行指示灯LW-* X楼层后续运行指示灯（或U/D液晶显示器）LW1-* X楼层后续运行指示灯（或U/D液晶显示器）LW1-D* X楼层后续下行指示灯LW1-U* X楼层后续上行运行指示灯LWC-D 轿箱后续下行指示灯LWC-U 轿箱后续上行指示灯LW-D* X楼层后续运行指示灯（或U/D液晶显示器）LW-D1 1楼层后续运行指示灯（或U/D液晶显示器）LW-DN X楼层后续运行指示灯（或U/D液晶显示器）LW-DU 后续下/上运行指示灯LW-U* x楼后续下/上运行指示灯LZH 强迫停车指示灯MB 电机刹车MBB 制动器印板MF 话筒MGAV 电磁式止动装置MGB 电磁制动器MGTC 轿箱操纵盘磁铁MG-D 下行电磁阀MGH 电磁保持式刹车MGNI 下行磁铁MGTC轿箱操纵盘磁铁MG-U下行电磁铁MGV磁式锁MGV1 第一速度磁控管MGVB 刹车电磁阀MH 曳引电机MPB 刹车泵电机MR 机房MSTB 刹车斩波器晶体管模块MT 门电机MV 门电机锁MVE 风扇电机MVEC 轿箱风扇电机MVEM 机房风扇电机MVEUS 静态转换器风扇电机MVEVF 转换器风扇电机NG 供电单元NG2206 22v6A供电单元NG8006 80V6A供电单元NGA 报警供电单元NGB 刹车供电单元NGC 轿箱供电单元NGE 供电单元NGG 群控部分供电单元NGL 电梯部分供电单元NGMGH 磁保持刹车供电单元NGPHT 门光电系统供电单元NGTL 安全触板供电单元NGSK 安全回路电源装置NSG 应急电源供电单元OKR 轿顶接线盒OKRLR 低MIC VX轿顶接线盒OKRMR 高MIC VX轿顶接线盒PAS 控制柜插座PC 轿箱插座PG 控制印板处理器PGO 选项控制印板处理器PHNR-D 向下平层光电管PHS 平层区光电管PHUET 门区跨接光电管PHVKSE 井道末端速度监控光电管PIOC 轿箱制作面板并行输入/输出接口PIOG 群控并行输入/输出接口PIOL 单梯并行输入/输出接口PIOLG 单梯/群控并行输入/输出接口PIOVEC 变频器处理器调制印板PLUG 厅门锁定跨接开关（插接式）香港适用PM 机房插座PMN 电机额定输出PSG 井道底坑插座PTTM 调制器接线PVF 变频器处理器频率PVFN 变频器名义输出PVXDMS Miconic VX称重处理器Q 开关QKS9+ qks9/10+门驱动器QKS910 qks9/10+门印板RA 报警继电器RAB 停止服务继电器RACS-A 轿箱停止位置指示器继电器RAS 驱动和控制印板RAV 制动装置继电器RB 刹车继电器RB-A 刹车继电器分段RBF 火警运行继电器RBF 消防应急电源控制继电器RBFF 消防员消防运行继电器RBFF-A 终止消防员消防运行继电器RC 轿箱印板RCVE 风扇电容电阻器RCW-A 轿箱选择停止继电器RDC-* 轿呼X楼按钮继电器RDC-1 轿呼1楼按钮继电器RDC-Z 通用轿呼按钮继电器RDDFLI司机运行方向按钮继电器RDLI 司机运行按钮继电器RDLI-D 司机运行下行按钮继电器RDLI-U 司机运行上行按钮继电器RDS 交流调压调速单元调制印板RDT-O 开门按钮继电器RDT-S 关门按钮继电器RE-A 厅呼停止继电器REC 轿箱检修（盘）REFE 疏散运行末端继电器REP成员侦测继电器RES1虚拟BMKRET-O 开门限位触点继电器RET-S 关门限位触点继电器RF 对接运行继电器RFBE 楼层照明释放继电器RFE 启动运行继电器RFE-E 启动运行继电器接通RFEF 撤离运行释放继电器RFF 停止运行继电器RFNO 应急电源操作继电器RFR 调节释放继电器RFT 强迫关门继电器RFUET 门跨接拖开继电器RH 第一速度主继电器RIB “在运行”继电器RIBF 消防信息继电器RICS- 轿厢位置编码器信息触点继电器RIDH1 保持按钮信息继电器RINFF 消防继电器RISPGC 内令存储阻断信息继电器RIT-S 关门信息继电器RKB 制动器监测继电器RKBI 涡流制动器监测继电器RKFMH 曳引电机磁场监测继电器RKMH 曳引电机监测继电器RKPH 相位监测继电器RKTHMH 曳引电机热保护监测继电器RKU （22V）电压监测继电器RKUET 门跨接监测继电器RKULC 轿内灯电源监测继电器RKUS 静态变换器监测继电器RKUSK 安全回路电压检查继电器RKV 门锁定检测继电器RKVZ 减速度检测继电器RL-A 安全板速度控制继电器RL-V 满载继电器RLAB “停止运行”信号灯继电器RLAB-A “停止运行”信号灯继电器（断开) RLB 占用指示灯继电器RLBM 机房占用指示灯继电器RLBS 井道照明灯继电器RLC 轿内照明继电器RLC-A 轿内照明继电器（断开）RLI 司机控制继电器RLL-X 超载信号灯继电器RMGH 制动器磁性继电器RMGTC 轿内操纵盘磁铁继电器RMVE 电机风扇继电器RNF 紧急运行继电器RNFF 消防运行继电器RNI 向下运行继电器RNO 应急电源工作继电器RNT-O 正常开门继电器RNZK 门监控时间元件RPHT 门光电管继电器RPHTL 门安全触板光电继电器RPHTS 门光栅光电管继电器RR-D 下方向继电器2RR-D 第2入口侧下方向继电器2RR-U 第2入口侧上方向继电器RRE 检修继电器RRE-A 检修继电器（断开）RRE-D 检修继电器向下RRE-U 检修继电器向上RRF 对靠运行继电器RRF-D 对靠运行继电器向下RRF-U 对靠运行继电器向上RRH 复位控制继电器RRSK 安全回路继电器RRV 保留继电器RS 控制印板RSA 追最终位置接触器RSE 井道端继电器RSE1 井道端继电器(第一速度) RSE2 井道端继电器(第二速度) RSE3 井道端继电器(第三速度) RSIC SICURTRONIC继电器RSK 安全回路继电器RSK-E 安全回路继电器接通RSKD 安全回路诊断继电器RSM 故障信号继电器RSPE 阻断层楼继电器RSPE-* 第X层阻断继电器RSPFE 启动运行阻断继电器RSPNI 向下运行阻断继电器RSPNO 应急电源阻断继电器RSPT 门阻断继电器RSPTC 轿内操纵盘阻断辅助继电器RSPV 上高峰段继电器RSPZS 入口阻断继电器RSS 安全综合继电器RSS2 第二侧轿门累加继电器RST-NU 关门继电器(轻载)RST-O 开门继电器RST-S 关门继电器RT-O 开门继电器RT-S 关门继电器RTC 轿门继电器RTER 变压器激励继电器RTHU 变换装置热保护继电器RTR-D 爬行控制下行继电器RTR-U 爬行控制上行继电器RTRF 运行触发继电器RTRT 门触发继电器RTRU 变换器触发继电器RTS 厅门继电器RTS2 第2侧厅门继电器RTSC 厅轿门继电器RU 变换器继电器RU-E 变换器继电器(接通) RUEJHC1 轿门停止开关跨接继电器RUET 门跨接继电器RUET-A 门跨接继电器,断开RUET-E 门跨接继电器,接通RV 门锁定继电器RVEC 轿箱风扇继电器RVEC-A 轿箱风扇继电器,断开RVRT 门减速继电器RVZ 门缓降减速继电器RY 星形连接继电器RZRF 到站区域运行继电器RZRF-D 到站区域向下运行继电器RZRF-U 到站区域向上运行继电器RZYD Y/△连接时间继电器S 井道SB 抱闸接触器SBNH 刹车急停接触器SCC 启动电流控制SD △连接接触器SF 运行接触器SFA 平层接触器SFK 舒适运行接触器SGR 镇流器接触器SGRW 镇流器电阻接触器SGRMGB 电磁刹车镇流器接触器SH 主接触器SH-E 主接触器接通SI 熔丝/井道信息（位置）SI2 第二侧井道信息SIA8 SERVITEL 第8附加输入SIB 刹车熔丝SIBI 涡流制动器熔丝SIFGH-L 户外主发电机X相熔丝SIFMH-L 户外曳引电机X相熔丝SIL 照明回路主熔丝SIMGB 电磁刹车熔丝SINGA 报警供电单元熔丝SIS 控制熔丝SITAT 门回路变压器熔丝SITL 灯变压器熔丝SITLAB 停止服务指示灯变压器熔丝SIX 中央控制器熔丝SIYD Y/△切换开关熔丝SKD 安全回路诊断印板SDA 报警铃STVG 对讲机电源SLKZ 直流环充电接触器SMGVB 电磁阀刹车接触器SMKV Servitel语音通讯模块SMMTV Servitel微型语音终端模块SMOF 安装运行接触器SMP2 Servitel外部模块SMPB 刹车泵电机接触器SMPKV Servitel外部语音通讯模块SMT2 Servitel电话模块SMTAV Servitel电话语音报警模块SMTKV Servitel远程语音通讯模块SMTT Servitel电话终端模块SMTXV MiconicVX用Servitel电话终端模块SOA 音频报警信号系统SPDC 轿呼受阻按钮SPDE 厅呼受阻按钮SR-D 下行接触器SRE 检修接触器SRE-A 停止检修接触器SRE-D 下行检修接触器SRE-U 上行检修接触器SR-U 上行接触器SSK 安全回路接触器SSM 接触器自保回路STB 刹车斩波器STMT 门电机控制器ST-O 开门接触器ST-S 关门接触器SUD 变频器对地△型连接继电器SUM 蜂鸣器SUMC 轿箱蜂鸣器SUMM 机房蜂鸣器SUMP 大堂蜂鸣器SUMS-* X楼层蜂鸣器SUMSG 井道底坑蜂鸣器SUY 变频器对地Y型连接继电器SV 门锁定接触器SVFE 变频器外部电源SVS Servitel语音合成SW 大楼总线接口板SWA 启动电阻接触器SY Y型连接接触器SZ 井道入口SZ2 井道第二入口T 门1T2 第二侧门TA 变压器适配器TAB 停止服务变压器TAC 群控匹配变压器TAH 加热匹配变压器TALC 轿箱照明匹配变压器TAMGB 电磁刹车匹配变压器TANR 再平层匹配变压器TANS 应急供电电源匹配变压器TANV 模拟速度传感器TAS 电梯控制、变压适配器TASPV 上高峰（信号）运行变压器适配器TAT 门匹配变压器TAWT Wittur门匹配变压器TAX 中心区域匹配变压器TAYD Y/△开关切换匹配变压器TB 刹车变压器TBR 驱动器刹车斩波器TC1 轿箱按钮TC2 轿箱按钮2TC3 轿箱按钮3TC4 轿箱按钮4TDI 数字转速传感器TDTT 门数字转速传感器TDIV 数字转速传感器TDIW数字位置传感器TER 励磁变压器TFR 调制器释放隔离回路TG-D 向下声音发生器TG-U 向上声音发生器THMH 曳引电机热保护THMVE 风扇电机热保护THO 油热保护THWA 启动电阻热保护TLAB 停止服务指示灯变压器TLM 称重变压器TNORS 应急电源复位变压器TOPTAC 光电隔离耦合器TPHT 光电电池变压器TRF 运行触发。
迅达电梯300P电器元件代号说明-推荐下载
迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0 105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。
超详细迅达扶梯_(_9300,_M-F3_)故障代码表
P948 P949 P950 P951 P953 P954 P955 P956 P957 P958 P959
0X0045 0X0045 0X0045 0X0045 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040 0X0040
迅達電扶梯 ( 9300, M-F3 )故障代碼表
制動器電阻
玻璃裝修監察
維修人員在場
PEM硬件車位 (初始化) PES硬件車位 (初始化)
PES1硬件車位 (初始化)
PES2硬件車位 (初始化)
PES3硬件車位 (初始化)
ALCD 80硬件車位
PEM匯車排 (BUS)重算重置 PES匯車排 (BUS)重算重置
PES1匯車排 (BUS)重算重置
PES2匯車排 (BUS)重算重置
接觸器車位檢查 (車釋放)
運車方向出錯
下 制停按鍵 1 下 梯級下沉觸點 下 梳齒板垂直移動觸點 上 停止開關
扶手帶車長接點 下 停止開關
變頻器故障
停止開關 (外控制櫃) 上
梯蓋板觸點
PES超速 15% PES欠速
左 扶手帶監控觸點 右 扶手帶監控觸點
制動器觸點
安全制動器觸點 上 梯級水平觸點
停止開關 1 (外控制櫃) 制動距車檢測傳感器
声明：本资料来源于网络，请勿用 于商业用途，若涉版权问题请与24 小时内删除。
海量免费技术资料请加QQ群：414157718 （提供大量免费技术资料与技术交流，共
迅達電扶梯 ( 9300, M-F3 )故障代碼表 同提高技术水平，广告勿扰！！！）
位置
註解
上左 梳齒板前後移動觸點
上左 扶手帶入口觸點
上 圍裙板觸點

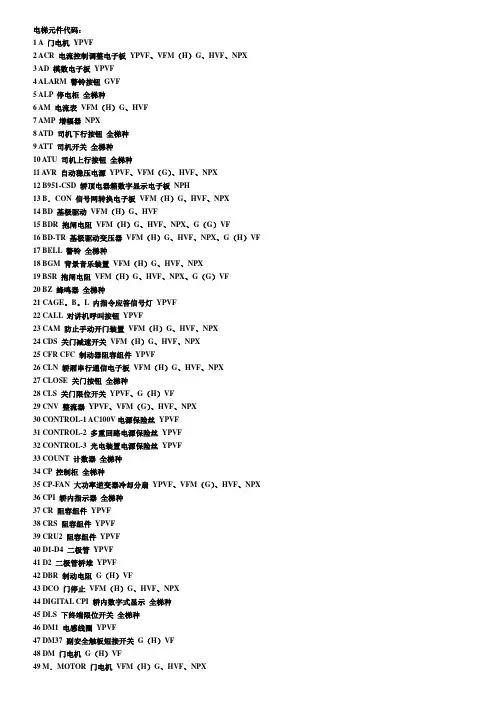

电梯元件代码
电梯元件代码：1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM（H）G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 A VR 自动稳压电源YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B．CON 信号网转换电子板VFM（H）G、HVF、NPX14 BD 基极驱动VFM（H）G、HVF15 BDR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM（H）G、HVF、NPX19 BSR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。
B。
L 内指令应答信号灯YPVF22 CALL 对讲机呼叫按钮YPVF23 CAM 防止手动开门装置VFM（H）G、HVF、NPX24 CDS 关门减速开关VFM（H）G、HVF、NPX25 CFR CFC 制动器阻容组件YPVF26 CLN 轿厢串行通信电子板VFM（H）G、HVF、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关YPVF、G（H）VF29 CNV 整流器YPVF、VFM（G）、HVF、NPX30 CONTROL-1 AC100V电源保险丝YPVF31 CONTROL-2 多重回路电源保险丝YPVF32 CONTROL-3 光电装置电源保险丝YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇YPVF、VFM（G）、HVF、NPX36 CPI 轿内指示器全梯种37 CR 阻容组件YPVF38 CRS 阻容组件YPVF39 CRU2 阻容组件YPVF40 D1-D4 二极管YPVF41 D2 二极管桥堆YPVF42 DBR 制动电阻G（H）VF43 DCO 门停止VFM（H）G、HVF、NPX44 DIGITAL CPI 轿内数字式显示全梯种45 DLS 下终端限位开关全梯种46 DM1 电感线圈YPVF47 DM37 副安全触板短接开关G（H）VF48 DM 门电机G（H）VF50 DMC。
迅达电梯300P电器元件代号说明
迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器146 RLBS 井道照明灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。
迅达电梯300P电器元件代号说明.
迅达电梯300P 电器元件代号说明序号符号注解1 JDCW-* 轿厢选层第X 层的开关按钮(钥匙触点2 JDCW-D* 轿厢选层第X 层的下行开关按钮(钥匙触点3 JDCW-U*轿厢选层第X 层的上行开关按钮(钥匙触点 4 JDE-*厅站召唤第X 层的开关按钮 5 JDE-D*厅站召唤第X 层的下行开关按钮 6 JDE-U*厅站召唤第X 层的上行开关按钮 7 JDEV-*第X 层的楼层优先召唤钥匙按钮 8 JDEVG-*第X 层的楼层优先召唤钥匙按钮(钥匙触点 9 JDFDC轿厢按钮释放开关按钮(钥匙开关 10 JDNF-*第X 层的紧急召唤开关按钮(钥匙开关 11 JDNFG-*第X 层的楼层优先召唤钥匙按钮(钥匙开关 12 JDZHT-S 强迫关门停止开关按钮 13 JFCC编码的轿厢召唤释放开关 14 JFEFNO应急电源操作，救援运行释放开关 15 JFEFNOM应急电源操作，救援运行释放开关手册 16 JFITS安全回路对地漏电运行开关17 JH主电源开关 18 JHC轿厢止动开关 19 JHCT轿门止动开关 20 JHG 群控电源开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关(最低层站29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关46 JNO 应急电源操作(释放开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES检修开关 51 JRET轿门检修开关 52 JRF对接运行开关 53 JRH复位控制开关 54 JRV保留运行开关 55 JRVC轿厢保留运行开关 56 JRVM机房保留运行开关 57 JRVPC轿厢停靠保留开关 58 JS控制开关 59 J中国设计师网P搬运工/银行控制开关 60 JSLM机房照明控制开关 61 JSPC轿厢召唤堵塞开关序号符号注解 62 JSPCG群控召唤堵塞开关 63 JSPDC-*第X 层轿厢召唤堵塞开关64 JSPDEM机房内层站召唤堵塞开关 65 JSPS层站堵塞开关 66 JSPT-O开门堵塞开关 67 JSPT-S 关门堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR 门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关 94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC轿厢操纵盘内热敏开关 98 JTHTLAB退出服务灯变压器热敏开关 99 JTHTNORS应急电源变压器复位热敏开关 100 JTHTUV风扇电压变压器的热敏开关 101 JTHX中央控制器的热敏开关 102 JTR爬行控制开关 103 JTTC轿门隔离开关 104 JUEKBF火警跨接触点开关(火警探测器0 105 JUEKTS门厅跨接触点开关 106 JUEKTS-A厅门跨接外触点开关 107 JUEKTS-E厅门跨接触点开关 108 RET-O开门限位触点继电器 109 RET-S关门限位触点继电器 110 RF对接运行继电器 111 RFBE楼层照明释放继电器 112 RFE启动运行继电器 113 RFEF撤离运行释放继电器 114 RFF停止运行继电器 115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器序号符号注解126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器 130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU (22V电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器 136 RKUS 静态变换器监测继电器 137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器 143 RLAB-A “停止运行”信号灯继电器(断开144 RLB占用指示灯继电器 145 RLBM机房占用指示灯继电器 146 RLBS井道照明灯继电器 147 RLC轿内照明继电器 148 RLC-A轿内照明继电器(断开 149 RLI司机控制继电器 150 RLL-X超载信号灯继电器 151 RMGH制动器磁性继电器 152 RMGTC轿内操纵盘磁铁继电器 153 RMVE电机风扇继电器 154 RNF紧急运行继电器 155 RNFF消防运行继电器 156 RNI向下运行继电器 157 RNO应急电源工作继电器 158 RNT-O正常开门继电器 159 RNZK门监控时间元件 160 RPHT门光电管继电器 161 RPHTL门安全触板光电继电器 162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器(断开 169 RRE-D 检修继电器向下 170 RRE-U 检修继电器向上 171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下 173 RRF-U 对靠运行继电器向上 174 RRH 复位控制继电器175 RRSK 安全回路继电器 176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器 179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度 181 RSE2 井道端继电器(第二速度 182 RSE3 井道端继电器(第三速度183 RSIC SICURTRONIC 继电器184 RSK 安全回路继电器 185 RSM 故障信号继电器186 RSPE 阻断层楼继电器188 RSPFE 启动运行阻断继电器 189 RSPNI 向下运行阻断继电器 190 RSPNO 应急电源阻断继电器序号符号注解 191 RSPT门阻断继电器 192 RSPTC轿内操纵盘阻断辅助继电器 193 RSPV上高峰段继电器 194 RSPZS入口阻断继电器 195 RSS累加安全继电器 196 RSS2第二侧轿门累加继电器 197 RST-NU关门继电器(爬行 198 RST-O关门继电器 199 RST-S开门继电器蜂 200 RSUM蜂鸣继电器 201 RT-O门继电器-断开 202 RT-S门继电器-关闭 203 RTC轿门继电器 204 RTER变压器激励继电器205 RTHU变换装置热保护继电器 206 RTR-D爬行控制下行继电器 207 RTR-U爬行控制上行继电器 208 RTRF运行触发继电器 209 RTRT 门触发继电器211 RTS 厅门继电器 212 RTS2 第2侧厅门继电器 213 RTSC 厅轿门继电器 214 RU 变换器继电器 215 RU-E变换器继电器(接通 216 RUEJHC1轿门停止开关跨接继电器 217 RUET门跨接继电器 218 RUET-A门跨接继电器, 断开 219 RUET-E门跨接继电器, 接通 220 RV门锁定继电器 221 RVEC轿箱风扇继电器222 RVEC-A轿箱风扇继电器, 断开 223 RVRT门减速继电器 224 RVZ减速, 停止继电器 225 RY 星形连接继电器。
迅达电梯资料
迅达电梯资料迅达 9300 故障代码E10 梳齿板触点(左上)E11 扶手带触点(左上)E12 围裙板触点(上)E13 控制接触器E14 停止开关(上)E15 梳齿板触点(左下)E16 围裙板触点(下)E17 梯级链延伸开关E19 主链断链开关E1A 烟雾探测E1B 扶手带检测E1D 梯级防跳E1E 梳齿板加热E1F 围裙板触点(下)E24 PTC PC 热敏E25 SFE 接触器复位检测E26 运行方向错误E28 梯级水平触点(下)E2A 紧急停止(上机房)E2B 扶手带伸长触点E2C 停止开关(下)E2D 变频器故障E2E 柜外急停E2F 基础盖板触点(上)E30 PS 超速E31 PS 欠速E32 扶手带监测速度(左)E33 扶手带监测速度(右)E34 制动器触点E35 安全制动器触点E36 梯级水平触点(上)E38 制动距离检测E39 梯级缺失(上)E3A 梯级监控传感器故障(上)E3B 梯级缺失(下)E3C 梯级监控传感器故障(下)E3D 控制接触器(上)E3E PM主板)超速E3F PM主板)欠速E41 钥匙开关停车/软停车E44 参数丢失E45 SRE-A 复位检测故障E48 扶手带口触点(右上)E49 扶手带口触点(右下)E4A 梳齿板触点(右上)E4B 梳齿板触点(右下)E4C 安全回路中断E4E 基础盖板触点(下)E4F 停车D1 烟雾探测(下)D2 围裙板触点(中)D3 相序故障D4 胶带上触点D5 胶带下触点D6 机械锁定D7 梳齿板加热(上)D8 梯级防跳(上)D9 自动带监控DA 大楼停止DB 水位监控三菱 SPVF 《VFCL》原理及维修调试技术 SPVF《 VFCL》原理及维修调试技术一。
当电梯准备运行时机房电源 DZ 开关接通，380V 电源接入变压器，变压器二次侧 R1，S1，T1 输出 220V电压。
R4，S4，T4 输出的 220V 线电压。
两个并联使用的变压器 TR--01，TR--02 初级得电，次极输出六组低电压。
成为电梯高手之迅达电梯故障代码表
成为电梯高手之迅达电梯故障代码表吻别张学友 - 吻别迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。
注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a)b)EMC 问题c)印板故障应采取的措施： a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。
c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。
附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。
b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。
c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。
在运行控制处于停车状态时，检测到了轿厢的运动。
如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。
VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。
b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)b)手动操纵SH SH1应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b)c)应采取的措施： a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。
迅达电梯超详细故障代码中文版
检查KSE参数和井道里磁铁的位置。在磁铁被移动后要自学习。
检查位置编码器。
20
PositionLost
错误发生情况：
-轿厢经过一个楼层时磁铁的位置和自学习时储存的位置值相差15cm以上。
-轿厢经过一个楼层时没有发现自学习时储存在该楼层的磁铁。
-轿厢接近目标楼层时没有发现自学习时储存在该楼层的磁铁。
检查KSE参数和磁铁
如果发生这个事件，请通知Ebikon
16
NoTargetUp
轿箱进入了较高的KSE区域，在行程控制中没有设置目标
错误的KSE信号
检查KSE参数和磁铁
如果发生这个事件，请通知Ebikon
17
OverSpeedKSE
当轿箱进入高的或低的KSE位置（KSE-U/KSE-D）时，发现超速。
a.安全回路断开
a.检查安全回路
b.错误的参数值
b.如果这个错误发生在轿箱快接近目标楼层时，很可能是门的提前开门电路有问题，减小参数值
MAX_DOOR_ZONE
c.电缆线坏了
c.检查SH,SH1的辅助接触器的接线（RH,RH1）
8
SB_Fault
当轿箱移动或抱闸模块上有错误时，SB触点打开
安全回路断开；
VBET<2
VBET>
TEMP>T_MAX
重设变频器，如果还不行，检查变频器上的内部错误记录：
手动操作：
开始，按S
按F，查看错误
退出，按F10
再次重设变频器。
可能的原因：
电压太低，丢失相。
断路器，电阻器没有连好，错误的连接或损坏。参数设置不合理。
变频器VF20/30损坏。短路或接地了。参数设置不合理
迅达电梯300P电器元件代号说明.
迅达电梯300P 电器元件代号说明序号符号注解1 JDCW-* 轿厢选层第X 层的开关按钮(钥匙触点2 JDCW-D* 轿厢选层第X 层的下行开关按钮(钥匙触点3 JDCW-U*轿厢选层第X 层的上行开关按钮(钥匙触点 4 JDE-*厅站召唤第X 层的开关按钮 5 JDE-D*厅站召唤第X 层的下行开关按钮 6 JDE-U*厅站召唤第X 层的上行开关按钮 7 JDEV-*第X 层的楼层优先召唤钥匙按钮 8 JDEVG-*第X 层的楼层优先召唤钥匙按钮(钥匙触点 9 JDFDC轿厢按钮释放开关按钮(钥匙开关 10 JDNF-*第X 层的紧急召唤开关按钮(钥匙开关 11 JDNFG-*第X 层的楼层优先召唤钥匙按钮(钥匙开关 12 JDZHT-S 强迫关门停止开关按钮 13 JFCC编码的轿厢召唤释放开关 14 JFEFNO应急电源操作，救援运行释放开关 15 JFEFNOM应急电源操作，救援运行释放开关手册 16 JFITS安全回路对地漏电运行开关17 JH主电源开关 18 JHC轿厢止动开关 19 JHCT轿门止动开关 20 JHG 群控电源开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关(最低层站29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关46 JNO 应急电源操作(释放开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES检修开关 51 JRET轿门检修开关 52 JRF对接运行开关 53 JRH复位控制开关 54 JRV保留运行开关 55 JRVC轿厢保留运行开关 56 JRVM机房保留运行开关 57 JRVPC轿厢停靠保留开关 58 JS控制开关 59 J中国设计师网P搬运工/银行控制开关 60 JSLM机房照明控制开关 61 JSPC轿厢召唤堵塞开关序号符号注解 62 JSPCG群控召唤堵塞开关 63 JSPDC-*第X 层轿厢召唤堵塞开关64 JSPDEM机房内层站召唤堵塞开关 65 JSPS层站堵塞开关 66 JSPT-O开门堵塞开关 67 JSPT-S 关门堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR 门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关 94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC轿厢操纵盘内热敏开关 98 JTHTLAB退出服务灯变压器热敏开关 99 JTHTNORS应急电源变压器复位热敏开关 100 JTHTUV风扇电压变压器的热敏开关 101 JTHX中央控制器的热敏开关 102 JTR爬行控制开关 103 JTTC轿门隔离开关 104 JUEKBF火警跨接触点开关(火警探测器0 105 JUEKTS门厅跨接触点开关 106 JUEKTS-A厅门跨接外触点开关 107 JUEKTS-E厅门跨接触点开关 108 RET-O开门限位触点继电器 109 RET-S关门限位触点继电器 110 RF对接运行继电器 111 RFBE楼层照明释放继电器 112 RFE启动运行继电器 113 RFEF撤离运行释放继电器 114 RFF停止运行继电器 115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器序号符号注解126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器 130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU (22V电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器 136 RKUS 静态变换器监测继电器 137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器 143 RLAB-A “停止运行”信号灯继电器(断开144 RLB占用指示灯继电器 145 RLBM机房占用指示灯继电器 146 RLBS井道照明灯继电器 147 RLC轿内照明继电器 148 RLC-A轿内照明继电器(断开 149 RLI司机控制继电器 150 RLL-X超载信号灯继电器 151 RMGH制动器磁性继电器 152 RMGTC轿内操纵盘磁铁继电器 153 RMVE电机风扇继电器 154 RNF紧急运行继电器 155 RNFF消防运行继电器 156 RNI向下运行继电器 157 RNO应急电源工作继电器 158 RNT-O正常开门继电器 159 RNZK门监控时间元件 160 RPHT门光电管继电器 161 RPHTL门安全触板光电继电器 162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器(断开 169 RRE-D 检修继电器向下 170 RRE-U 检修继电器向上 171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下 173 RRF-U 对靠运行继电器向上 174 RRH 复位控制继电器175 RRSK 安全回路继电器 176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器 179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度 181 RSE2 井道端继电器(第二速度 182 RSE3 井道端继电器(第三速度183 RSIC SICURTRONIC 继电器184 RSK 安全回路继电器 185 RSM 故障信号继电器186 RSPE 阻断层楼继电器188 RSPFE 启动运行阻断继电器 189 RSPNI 向下运行阻断继电器 190 RSPNO 应急电源阻断继电器序号符号注解 191 RSPT门阻断继电器 192 RSPTC轿内操纵盘阻断辅助继电器 193 RSPV上高峰段继电器 194 RSPZS入口阻断继电器 195 RSS累加安全继电器 196 RSS2第二侧轿门累加继电器 197 RST-NU关门继电器(爬行 198 RST-O关门继电器 199 RST-S开门继电器蜂 200 RSUM蜂鸣继电器 201 RT-O门继电器-断开 202 RT-S门继电器-关闭 203 RTC轿门继电器 204 RTER变压器激励继电器205 RTHU变换装置热保护继电器 206 RTR-D爬行控制下行继电器 207 RTR-U爬行控制上行继电器 208 RTRF运行触发继电器 209 RTRT 门触发继电器211 RTS 厅门继电器 212 RTS2 第2侧厅门继电器 213 RTSC 厅轿门继电器 214 RU 变换器继电器 215 RU-E变换器继电器(接通 216 RUEJHC1轿门停止开关跨接继电器 217 RUET门跨接继电器 218 RUET-A门跨接继电器, 断开 219 RUET-E门跨接继电器, 接通 220 RV门锁定继电器 221 RVEC轿箱风扇继电器222 RVEC-A轿箱风扇继电器, 断开 223 RVRT门减速继电器 224 RVZ减速, 停止继电器 225 RY 星形连接继电器。
迅达电梯700p图纸英文代码翻译
序号符号注解+A 驱动A 驱动器（包括电动机、制动器、增量脉冲发生器、散热装置）A 装置，印刷电路板（AEG）AB 命令取消ACE 轿箱外召指示器ACN BR 无BR装置ACONIC系统ACN BT 无BT装置ACONIC系统ACN GC X层楼无GC装置ACONIC系统ACN GR 无GR装置ACONIC系统ACN GW 无GW装置ACONIC系统ACN SP 无SP装置ACONIC系统ACN T 无T装置ACONIC系统ACN T-O无T-O装置ACONIC系统ACN Z 无Z装置ACONIC系统ACN ZK ACONIC系统ZK印刷电路板ACVF 频率变换器ACUF20 VF20 驱动控制器ACVF140 VF140驱动控制器ACVF2030 VF20/30驱动控制器ACVF30 VF30驱动控制器ACVF35 VF35驱动控制器ACVF3545 VF35/45驱动控制器ACVF354570 VF35/45/70驱动控制器ACVF45 VF45驱动控制器ACVF4570 VF45/70驱动控制器ADIC 数字式轿厢指示器ADIE X楼数字式楼层指示器AK 控制柜ALKM417 报警触点取消印板ANA 字符指示器AS 控制柜1AS2 控制柜2ASILOG 专用接口逻辑ASBX 安全回路ASM10 Miconic 10 控制柜ASM10L Miconic 10 控制柜LON总线AZRC 轿厢呼叫目的楼层指示器AZRC1 轿厢1呼叫M的楼层指示器BA 总线终止BA 主梯总线终端终结器BAA 总线终止指示器BAB 大楼总线终止BAF 自由拓扑总线终端BAFG 自由拓扑总线终端用于群控BAFL 自由拓扑总线终端用于电梯BAG 群控总线终端BAL 单梯总线终止（LON底板）BAMB Mic10总线终结器BAP2 法国消防运行内部对讲装置BA TR N行总线终端终止BESE 井道末端疏散跨楼（位于操作面板）BI 涡流制动器BIT 门涡流制动器BKBV 限速器桥式触点BKSSC 轿厢松绳器桥式触点BKSSM 机房松绳器桥式触点BR 初始化缓降BUGR 限压整流器BUWR 限压直流斩波器BVRT 门减速跳线BWXSP 内部对讲跨接电阻C 轿厢CADI 服务工具/计算机辅助自诊断设备CI 大厅计算机接口CKZ 直流环电容器CLC矫箱灯电容器CLSPV上高峰运行灯电容器CMVE风机电机电容器cs179085 语音合成器DA报警按纽DBF 消防服务二极管DBFT-O 火警开门按纽DBIT 门O流制动二极管DBTUE 门监视电子二极管DC-* 轿箱内呼X楼按纽DC-1 矫箱内呼一楼按纽DCC 矫箱0-4位编码按纽DCC-A 矫箱编码停止按纽DC-N 轿内呼顶楼按纽DCP-* 轿内司机驾驶X楼按钮DCW-* 轿内X楼选层按钮DCW-D*轿内X楼选层下行按钮DCW-U*轿内X楼选层上行按钮DC-Z 轿内呼叫通用按钮DDF-*X楼层直驶按钮DDFG-* 群控X楼层直驶按钮DDFLI 司机运行直驶按钮DDQ 独立D型确认按钮DDQS D型按钮确认闭合触点DDS D型按钮闭合触点DDWS D型双回路闭合触点按钮DE-* X楼层外召按钮DEB-A 地震监测器复位按钮DE-D X楼下行外召按钮DE-D1 1楼下行外召按钮DE-DN 顶楼下行外召按钮DEH-D 主楼层外召向下按钮DET-S 关门限制二极管DE-U* X楼上行外召按钮DE-U1 1楼层上行外召按钮DEV-HV 优先楼层优先外呼按钮DEVP-B 银行门房柜台首选外召按钮DE-Z 通用外召按钮DFDC-* 内呼X楼按钮释放按钮DFDCP-* 内呼X楼门房按钮释放按钮DFM-D 机房下行按钮DFM-U 机房测试运行上行按钮DGSC-* 轿内X楼层乘客控制按钮DH停止按钮DIB 门接口盒DIBF 火警信号二极管DIM 门接口盒DJ X楼层D型钥匙开关闭合触点DKFM 机房测试运行按钮DL D型灯单元DLBS 井道照明灯按钮DLI 司机运行按钮DLI-DD 司机运行下行按钮DLI-U 司机运行上行按钮DM236 适用意大利警报装置DMGH 刹车磁场保持二极管DMOF 安装运行二极管DMS 称重传感器DNFFC-A 消防时取消矫箱呼叫按钮DNS-D 调整下行按钮DNS-U 调整上行按钮DCM 门跨接模块DPF 优先运行按钮DREC 轿箱检修按钮DREC-D 轿箱检修下行按钮DREC-U 轿箱检修上行按钮DREC-Z 轿箱检修公共按钮DRE-D 下行检查按钮DRE-U 上行检查按钮DRET-O 开门检修按钮DRET-S 关门检修按钮DRF-D 向下对接运行按钮DRF-U 向上对接运行按钮DRH-D 控制下行召唤按钮DRH-U 控制上行召唤按钮DS 交流调压调速单元DSPC 阻止轿箱呼叫按钮DSPCP 门房阻止呼梯按钮DSPR 阻挡二极管DSTB 制动器q波二极管DT-O 开门按钮DT-S 关门按钮DTR-D 人行道下行控制按钮DTR-U 人行道上行控制按钮DUET 门区跨接按钮DUMMY 关门继电器DV D型蜂鸣器DWVT 门区加速电阻二极管DZHT-S 强制停止关门按钮EBCOM 通讯扩展板+EX外部EINBORT 位置、地址ER 调制单元ESE 井道末端疏散操作盘EX 外围FA 平层驱动（双速驱动）FEMH 曳引机滤波器FEL 照明电路抗干扰滤波器FEN 主电源抗干扰滤波器FENA 驱动器电源抗干扰滤波器FENG 群控电源抗干扰滤波器FENS 主控回路滤波器FET 门回路抗干扰滤波器FGH 户外主发电机第X绕组FLC 楼层平层检查FMH 户外曳引电机FUSE 保险丝FN 主频FT FinalTimer 终了计时器（强剖关门时间）FA V 变频器输入频率GA到站钟GA-* X楼层到站钟GA-B 银行柜台楼层到站钟GC 通用CPU输入输出GA-D 下行到站钟GA-U 上行到站钟GEDS 交流调压调速单元抗干扰装置GGA 到站钟装置GH 记忆停站GIOL 通用LON输入\输出GIOM10 Micomic 10输入、输出装置GR 镇流器GRSK 安全电路镇流器GRKS 镇流器直流环GRKZN 镇流器直流环负端GRKZP 镇流器直流环正端GRMG 磁控管镇流器GRMGB 电磁刹车镇流器GRNI 下行镇流器GSC 矫箱Servitel装置GSP Servitel外围装置GST Servitel电话装置GT 转速脉冲发生器GW 大楼总线网关HBOX 隐藏盒HFT 隐藏式消防盒HTIC 隐藏式操纵盘接口HY 液压驱动器IB 运行中IBG 加速电流ICE 欧洲型轿箱接口板IOBX 输入输出选项盒ICOM 通讯接口ICS 矫箱位置编码信号触点（格雷码）IDA 报警信号按钮IET-O 门开至末端信号IFNO 应急电源运行释放信号IFS 预置信息切换选择器IG 增量编码输入装置IHY 液压接口IKW-A 矫箱选择完成信号ILPH 光电管发光信号IM 电动机电流IMN 电动机额定电流IMOF 安装运行信号IMU 电动机相1电流IMV 电动机相2电流IMW 电动机相3电流IN 额定电流INH-001 目录IPH-C 光电管编码信息ISKT 诊断输出印板ISMPHTL 光电安全门缘出错信号ISNR-D 向下再平层感应传感器ISNR-U 向上再平层感应传感器ISUET 门跨接感应传感器ITC 矫箱操作面板接口IUET 门区跨接信号IV 速度信号IVF 变频器接口Ivf 变频器输入电源IVXDMS Miconic VX称重接口Ivxvf Miconic vx变频器接口IVZ 减速下行信号JAB 停止服务开关JABX 控制器控制停止服务开关JABZRS H的楼层呼叫控制停止服务开关JBF 消防运行开关JBF-A 消防运行停止开关（复位）JBFF 消防员消防开关JBFF-A 消防员停止消防运行开关JC 矫箱开关JDC-* 内呼x楼层按钮开关JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）JDE-* 厅站召唤第X层的开关按钮JDE-D* 厅站召唤第X层的下行开关按钮JDE-U* 厅站召唤第X层的上行开关按钮JDEV-* 第X层的楼层优先召唤钥匙按钮JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）JDFDC 轿厢按钮释放开关按钮（钥匙开关）JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）JDZHT-S 强迫关门停止开关按钮JFCC 编码的轿厢召唤释放开关JFEFNO 应急电源操作，救援运行释放开关JFEFNOM 应急电源操作，救援运行释放开关手册JFIL FI-照明开关JFIS F1控制开关JFISK F1安全电路开关JFITS 安全回路对地漏电运行开关JH 主电源开关JHC 轿厢止动开关JHCT 轿门止动开关JHG 群控电源开关JHL 照明电源主开关JHM 机房急停开关JHM10 MICONIC 10 主电源开关JHNS 应急电源主开关JHNX 备用电源开关JHR 滑轮间急停开关JHRF 对接运行的急停开关JHSG 地坑急停开关JHSG1 地坑急停开关（最低层站）JHTR 爬行控制的急停开关JHX 控制柜电源选择开关，中间部分JHZRS 目的层召唤控制电源开关JIB 运行开关JKL 读卡器开关JLAB 退出服务信号灯开关JLBS 井道照明开关JLC 轿厢灯开关JLF 学习运行开关JLI 司机控制开关JMOF 安装运行开关JNF 应急控制开关JNF-K 急停开关JNFE 紧急防盗服务开关JNFF 消防运行开关JNFF-F 火警释放开关JNFFP 火警停靠开关JNO 应急电源操作（释放）开关JPF 优先运行开关JRE 检修开关JREC 轿厢检修开关JRES 检修开关JRET 轿门检修开关JRF 对接运行开关JRH 机房复位控制开关JRV 保留运行开关JRVC 轿厢保留运行开关JRVM 机房保留运行开关JRVPC 轿厢停靠保留开关JS 控制开关JSBP 搬运工/银行控制开关JSLM 机房照明控制开关JSPC 轿厢召唤堵塞开关JSPCG 群控召唤堵塞开关JSPDC-* 第X层轿厢召唤堵塞开关JSPDEM 机房内层站召唤堵塞开关JSPS 层站堵塞开关JSPT-O 开门堵塞开关JSPT-S 关门堵塞开关JSPZS 入口堵塞开关JSSH 电源保安服务开关JSTUE1 厅门锁跨接开关JSTUE2 厅门锁跨接开关JT-O 开门开关JTHA 驱动的热敏开关JTHAS 控制柜热敏开关JTHAWT WITTUR门机电源开关JTHB 制动器热敏电阻开关JTHC 轿厢热敏电阻JTHLAB 退出服务灯热敏开关JTHM 机房热敏开关JTHMGB 电磁制动器的热敏开关JTHNGC 轿厢电源装置的热敏开关JTHNGG 群控电源的热敏开关JTHNGL 电梯电源的热敏开关JTHPG 群控印板的热敏开关JTHS 控制回路热敏开关JTHSA 驱动控制的热敏开关JTHSK 安全回路的热敏开关JTHSZ 入口的热敏开关JTHSZG 梯群入口的热敏开关JTHT 门的热敏开关JTHTA 匹配变压器的热敏开关JTHTAH 匹配变压器的散热器的热敏开关JTHTAMGB 电磁制动器的匹配变压器开关JTHTANS 应急电源的变压器热敏开关JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关JTHTAX 中央控制器的匹配变压器的热敏开关JTHTC 轿厢操纵盘内热敏开关JTHTLAB 退出服务灯变压器热敏开关JTHTNORS 应急电源变压器复位热敏开关JTHTUV 风扇电压变压器的热敏开关JTHX 中央控制器的热敏开关JTR 爬行控制开关JTTC 轿门隔离开关JUEKBF 火警跨接触点开关（火警探测器0 JUEKTS 门厅跨接触点开关JUEKTS-A 厅门跨接外触点开关JUEKTS-E 厅门跨接触点开关JUG 隐蔽开关JVEC 矫箱风扇开关JZ 离心开关JZH 强制停止开关K 接触器KAT 驱动器Tacho触点KAV-A 止动机构终止止动等待状态触点KA V-E 止动机构工作完成触点KAZ 驱动器离心开关触点KB 刹车触点KBA 补偿绳限位触点KBF 火警触点（火警监测器）KBF-* X楼层火警触点（火警监测器）KBFM 机房火警触点（火警监测器）KBFP 大厅火警触点（火警监测器）KBR-D 下行出始化减速触点KBR-U 上行出始化减速触点KBT2-O 开门第2减速点刹车触点KBT-O 开门刹车触点KBT-S 关门刹车触点KBS 制动器安全触点KBV 限速器触点KBVG 对重限速器触点KBVR 机房滑轮限速器触点KBVSG 井道底坑限速器触点KCS- 井道编码触点（格雷码）0KD 终端插座KEB 地震监测器触点KEBT-O 开门到位限制触点KEP-A 乘员离开侦测触点KEPA V 止动机构缓冲限位触点KET2-O 开门到位触点（跨接KSKB)KET-O 开门到位触点KET-S 关门到位触点KF 安全钳触点KFL 安全触板触点KGEB 对重移位触点KHA 手盘车触点KITR 人行道控制信号触点KKB 刹车监控触点KKSIC 监控触点KL-* X楼层读卡器触点KLC 矫箱照明灯监控KLHC-* X楼层矫箱位置灯触点KLI 司机驾驶触点KL-M 最小载荷触点KL-V 满载触点KL-X 超载触点KME 疏散讯息触点K-MODUL K模式Servitel服务KMT-A 门电机停止触点KNA 安全窗触点KNE 紧急限制触点（极限开关）KNE-D 紧急下限位触点KNE-U 紧急上限位触点KNI 下行触点KNI-A 下行终止触点KNI-E 下行启动触点KNO-A 紧急电源停止预警触点KNORS 紧急电源复位触点KNR-D 下行再平层触点KNR-U 上行再平层触点KNS-D 下行调整触点KNSE 井道末端紧急触点KNS-U 上行调整触点KNT 门紧急触点KOD-M 最小油压触点KOD-V 满负荷油压触点KOD-X 最大油压触点KP 缓冲器触点KPA V 止动机构缓冲器运行准备完成触点KPG 对重缓冲器触点KPGSG 井道底坑对重缓冲器触点KRBF火警指导触点KRBSI 导管破裂安全触点KRF-D 向下到站运行触点KRF-U 向上到站运行触点KRM 改造端子排KS 平层水平触点KSE 井道末端触点KSE1 井道末端触点（第一速度）KSE2 井道末端触点（第二速度）KSE3 井道末端触点（第三速度）KSEB-D 向下井道井道终端限位触点KSEB-U 向上井道井道终端限位触点KSE-D 井道底部终端触点KSERE 井道末端检查触点KSERE-D 井道下端检查触点KSERE-U 井道上端检查触点KSE-U 井道顶部终端触点KSEV-D 向下缓行井道下端限位触点KSEV-U 向下缓行井道上端限位触点KSIS Servitel楼层信号触点KSKB 关门力限制器触点KSKT 诊断输入印板KSPEP停止成员侦测触点KSPS控制杆触点（电流阻断）KSPT 门受阻触点KSS 松绳触点KSSA 补偿绳松绳触点KSSBV 限速器松绳触点KSSBVG对重限速器松绳触点KSSC 矫箱松绳触点KSSM 机房松绳触点KSSR 滑轮松绳触点KSSS 安全绳松绳触点KSSSG 井道底坑松绳触点KTA-A 门报警停止触点KTAC 矫箱门报警取消触点KTC 矫箱门触点KTDC 矫箱按钮面板触点KTHBR 刹车电阻器热敏触点KTHM 机房热敏触点KTHMB 电机刹车热敏触点KTHMF 机房消防热敏触点KTHMH 曳引电机热敏触点KTHMT 门电机热敏触点KTHO 油热敏开关KTHS 井道热敏开关KTHTER 励磁变压器热敏触点KTHTUS 静止变换器变压器热敏触点KTHUS 静止变换器热敏触点KTHVF 变频器热敏触点KTHWHO 油加热电阻器热敏触点KTL 安全门触板触点KTR 人行道控制触点KTS(L)-* X楼层井道门（左）触点KTS(L)-K 楼层井道门（左）触点KTS(R)-* X楼层井道门（右）触点KTS(R)-K 楼层井道门（右）触点KTS-* X楼层井道门触点KTS1-* X楼层井道门（中分）触点KTSG 井道底坑门触点KTS-N 顶楼井道门触点KTS-RF 到站运行井道门触点KTTC 矫箱隔离门触点KTZ 入口门触点KUEDH 停止按钮跨接触点KUET 门跨接触点KUSH 主接触器电压检测KUSSA 带防跳装置补偿绳张紧触点KV* X楼层门上锁触点KVK 第X速度监控触点KVK-D 向下速度监控触点KVK-U 向上速度监控触点KV-N 顶楼门上锁触点KWS 井道维修出口触点KWSG 井道底坑进水触点KZRF 到站运行区域触点LA-* X楼到站钟LA-B银行柜台楼层到站钟LAB-* X楼层停止服务指示灯LAB-E停止服务执行指示灯（JAB确认）LAC 轿箱报警灯LAGC 轿箱报警存储指示灯LARC 轿箱报警确认指示灯LAS-* X楼层报警灯LB 占用指示灯LB-* X楼层占用指示灯LBF 火警指示灯LBFC 轿箱火警指示灯LBFF 轿箱消防员火警指示灯LBFM 机房火警指示灯LBFSG 电梯底坑火警指示灯LBM 机房占用指示灯LBS 井道照明灯LBS-* X楼层井道照明灯LBS-N 顶楼井道照明灯LBSR 井道照明灯确认按钮LC 轿箱照明灯LC-* X楼内呼指示灯LC-1 1楼内呼指示灯LCD 液晶指示器LC-N 顶楼内呼指示灯LCP-* X楼层门房内呼指示灯LCW-* X楼层轿箱选择指示灯LCW-D* X楼层下行轿箱选择指示灯LCW-U* X楼层上行轿箱选择指示灯LDF-* X楼层行进方向指示灯LDFC 轿箱行进方向指示灯LDFG-* X楼层群控运行方向指示灯LDS 交流调压调速单元电源印板LE-* X楼层厅门灯LEB 地震监测器指示灯LE-D* X楼层下行厅呼指示灯LEF 疏散运行指示灯LEFC 轿箱疏散运行指示灯LE-U* X楼层上行厅呼指示灯LEV-HV 优先厅呼、优先楼层LEVP-B银行门房柜台楼层，优先楼层指示灯LFCC-E内呼编码释放指示灯亮LFDC-* X楼层轿内召唤按钮释放指示灯LFDCP-* X楼层门房轿内召唤按钮释放指示灯LFM-D 机房测试下行指示灯LFM-U 机房测试上行指示灯LFT216 电梯并行I/O印板LGEB 对重移位指示灯LGS-* X楼层顾客控制指示灯LHC-* X楼层轿箱到站指示灯LIB 投入运行指示灯LIBZRS 目的楼层呼叫控制投入运行指示灯LKFM 机房测试运行控制灯LKZ 直流环电抗器LLI-D 司机驾驶下行指示灯LLI-U 司机驾驶上行指示灯LL-X 超载指示灯LM-LR 小量程载荷测量LMS 载荷测量印板LNC 轿箱应急照明灯LNF 应急照明灯LNFC 轿箱应急灯LNFF 消防灯LNFFC 轿箱消防指示灯LNO 应急电源（释放）指示灯LNOC 轿箱应急电源指示灯LNOF 应急电源释放指示灯LNS 应急电源控制指示灯LNSC 轿箱应急电源控制指示灯LONIOH24 LON I/O印板LONIOH241 第二LIO I/O印板LONGDAG LON方向/到站钟LONIOS LON标准输入输出LREP LON中继器LR-* X楼层方向指示灯（上/下指示器）LRC-D 轿箱下行方向指示灯LRC-U 轿箱上行方向指示灯LR-D 下行方向指示灯LR-U 上行方向指示灯LR-D* X楼下行方向指示灯LR-U* X楼上行方向指示灯LRV 保留运行指示灯LRVC 轿箱保留运行指示灯LS 扬声器LS-* X楼层指示灯LSPC 内呼限制指示灯LSPC-E 轿箱内呼受阻指示灯亮LSPCG-E 群控内呼受阻指示灯亮LSPS-* X楼层受阻指示灯亮LPS-E 受阻楼层指示灯亮LSPV 上高峰运行指示灯LSPZSC 轿箱入口受阻指示灯LSTUE-E 厅门锁定跨接指示灯点亮（机房）香港适用LTP-O 门房门开启指示灯LUEKTS-E 门房门开启指示灯LUET 门区跨接指示灯（电梯在门区）LVFC 轿箱优先运行指示灯LW-* X楼层后续运行指示灯（或U/D液晶显示器）LW1-* X楼层后续运行指示灯（或U/D液晶显示器）LW1-D* X楼层后续下行指示灯LW1-U* X楼层后续上行运行指示灯LWC-D 轿箱后续下行指示灯LWC-U 轿箱后续上行指示灯LW-D* X楼层后续运行指示灯（或U/D液晶显示器）LW-D1 1楼层后续运行指示灯（或U/D液晶显示器）LW-DN X楼层后续运行指示灯（或U/D液晶显示器）LW-DU 后续下/上运行指示灯LW-U* x楼后续下/上运行指示灯LZH 强迫停车指示灯MB 电机刹车MBB 制动器印板MF 话筒MGAV 电磁式止动装置MGB 电磁制动器MGTC 轿箱操纵盘磁铁MG-D 下行电磁阀MGH 电磁保持式刹车MGNI 下行磁铁MGTC轿箱操纵盘磁铁MG-U下行电磁铁MGV磁式锁MGV1 第一速度磁控管MGVB 刹车电磁阀MH 曳引电机MPB 刹车泵电机MR 机房MSTB 刹车斩波器晶体管模块MT 门电机MV 门电机锁MVE 风扇电机MVEC 轿箱风扇电机MVEM 机房风扇电机MVEUS 静态转换器风扇电机MVEVF 转换器风扇电机NG 供电单元NG2206 22v6A供电单元NG8006 80V6A供电单元NGA 报警供电单元NGB 刹车供电单元NGC 轿箱供电单元NGE 供电单元NGG 群控部分供电单元NGL 电梯部分供电单元NGMGH 磁保持刹车供电单元NGPHT 门光电系统供电单元NGTL 安全触板供电单元NGSK 安全回路电源装置NSG 应急电源供电单元OKR 轿顶接线盒OKRLR 低MIC VX轿顶接线盒OKRMR 高MIC VX轿顶接线盒PAS 控制柜插座PC 轿箱插座PG 控制印板处理器PGO 选项控制印板处理器PHNR-D 向下平层光电管PHS 平层区光电管PHUET 门区跨接光电管PHVKSE 井道末端速度监控光电管PIOC 轿箱制作面板并行输入/输出接口PIOG 群控并行输入/输出接口PIOL 单梯并行输入/输出接口PIOLG 单梯/群控并行输入/输出接口PIOVEC 变频器处理器调制印板PLUG 厅门锁定跨接开关（插接式）香港适用PM 机房插座PMN 电机额定输出PSG 井道底坑插座PTTM 调制器接线PVF 变频器处理器频率PVFN 变频器名义输出PVXDMS Miconic VX称重处理器Q 开关QKS9+ qks9/10+门驱动器QKS910 qks9/10+门印板RA 报警继电器RAB 停止服务继电器RACS-A 轿箱停止位置指示器继电器RAS 驱动和控制印板RAV 制动装置继电器RB 刹车继电器RB-A 刹车继电器分段RBF 火警运行继电器RBF 消防应急电源控制继电器RBFF 消防员消防运行继电器RBFF-A 终止消防员消防运行继电器RC 轿箱印板RCVE 风扇电容电阻器RCW-A 轿箱选择停止继电器RDC-* 轿呼X楼按钮继电器RDC-1 轿呼1楼按钮继电器RDC-Z 通用轿呼按钮继电器RDDFLI司机运行方向按钮继电器RDLI 司机运行按钮继电器RDLI-D 司机运行下行按钮继电器RDLI-U 司机运行上行按钮继电器RDS 交流调压调速单元调制印板RDT-O 开门按钮继电器RDT-S 关门按钮继电器RE-A 厅呼停止继电器REC 轿箱检修（盘）REFE 疏散运行末端继电器REP成员侦测继电器RES1虚拟BMKRET-O 开门限位触点继电器RET-S 关门限位触点继电器RF 对接运行继电器RFBE 楼层照明释放继电器RFE 启动运行继电器RFE-E 启动运行继电器接通RFEF 撤离运行释放继电器RFF 停止运行继电器RFNO 应急电源操作继电器RFR 调节释放继电器RFT 强迫关门继电器RFUET 门跨接拖开继电器RH 第一速度主继电器RIB “在运行”继电器RIBF 消防信息继电器RICS- 轿厢位置编码器信息触点继电器RIDH1 保持按钮信息继电器RINFF 消防继电器RISPGC 内令存储阻断信息继电器RIT-S 关门信息继电器RKB 制动器监测继电器RKBI 涡流制动器监测继电器RKFMH 曳引电机磁场监测继电器RKMH 曳引电机监测继电器RKPH 相位监测继电器RKTHMH 曳引电机热保护监测继电器RKU （22V）电压监测继电器RKUET 门跨接监测继电器RKULC 轿内灯电源监测继电器RKUS 静态变换器监测继电器RKUSK 安全回路电压检查继电器RKV 门锁定检测继电器RKVZ 减速度检测继电器RL-A 安全板速度控制继电器RL-V 满载继电器RLAB “停止运行”信号灯继电器RLAB-A “停止运行”信号灯继电器（断开) RLB 占用指示灯继电器RLBM 机房占用指示灯继电器RLBS 井道照明灯继电器RLC 轿内照明继电器RLC-A 轿内照明继电器（断开）RLI 司机控制继电器RLL-X 超载信号灯继电器RMGH 制动器磁性继电器RMGTC 轿内操纵盘磁铁继电器RMVE 电机风扇继电器RNF 紧急运行继电器RNFF 消防运行继电器RNI 向下运行继电器RNO 应急电源工作继电器RNT-O 正常开门继电器RNZK 门监控时间元件RPHT 门光电管继电器RPHTL 门安全触板光电继电器RPHTS 门光栅光电管继电器RR-D 下方向继电器2RR-D 第2入口侧下方向继电器RR-U 上方向继电器2RR-U 第2入口侧上方向继电器RRE 检修继电器RRE-A 检修继电器（断开）RRE-D 检修继电器向下RRE-U 检修继电器向上RRF 对靠运行继电器RRF-D 对靠运行继电器向下RRF-U 对靠运行继电器向上RRH 复位控制继电器RRSK 安全回路继电器RRV 保留继电器RS 控制印板RSA 追最终位置接触器RSE 井道端继电器RSE1 井道端继电器(第一速度) RSE2 井道端继电器(第二速度) RSE3 井道端继电器(第三速度) RSIC SICURTRONIC继电器RSK 安全回路继电器RSK-E 安全回路继电器接通RSKD 安全回路诊断继电器RSM 故障信号继电器RSPE 阻断层楼继电器RSPE-* 第X层阻断继电器RSPFE 启动运行阻断继电器RSPNI 向下运行阻断继电器RSPNO 应急电源阻断继电器RSPT 门阻断继电器RSPTC 轿内操纵盘阻断辅助继电器RSPV 上高峰段继电器RSPZS 入口阻断继电器RSS 安全综合继电器RSS2 第二侧轿门累加继电器RST-NU 关门继电器(轻载)RST-O 开门继电器RST-S 关门继电器RSUM 蜂鸣继电器RT-O 开门继电器RT-S 关门继电器RTC 轿门继电器RTER 变压器激励继电器RTHU 变换装置热保护继电器RTR-D 爬行控制下行继电器RTR-U 爬行控制上行继电器RTRF 运行触发继电器RTRT 门触发继电器RTRU 变换器触发继电器RTS 厅门继电器RTS2 第2侧厅门继电器RTSC 厅轿门继电器RU 变换器继电器RU-E 变换器继电器(接通) RUEJHC1 轿门停止开关跨接继电器RUET 门跨接继电器RUET-A 门跨接继电器,断开RUET-E 门跨接继电器,接通RV 门锁定继电器RVEC 轿箱风扇继电器RVEC-A 轿箱风扇继电器,断开RVRT 门减速继电器RVZ 门缓降减速继电器RY 星形连接继电器RZRF 到站区域运行继电器RZRF-D 到站区域向下运行继电器RZRF-U 到站区域向上运行继电器RZYD Y/△连接时间继电器S 井道SB 抱闸接触器SBNH 刹车急停接触器SCC 启动电流控制SD △连接接触器SF 运行接触器SFA 平层接触器SFK 舒适运行接触器SGR 镇流器接触器SGRW 镇流器电阻接触器SGRMGB 电磁刹车镇流器接触器SH 主接触器SH-E 主接触器接通SI 熔丝/井道信息（位置）SI2 第二侧井道信息SIA8 SERVITEL 第8附加输入SIB 刹车熔丝SIBI 涡流制动器熔丝SIFGH-L 户外主发电机X相熔丝SIFMH-L 户外曳引电机X相熔丝SIL 照明回路主熔丝SIMGB 电磁刹车熔丝SINGA 报警供电单元熔丝SIS 控制熔丝SITAT 门回路变压器熔丝SITL 灯变压器熔丝SITLAB 停止服务指示灯变压器熔丝SIX 中央控制器熔丝SIYD Y/△切换开关熔丝SKD 安全回路诊断印板SDA 报警铃STVG 对讲机电源SLKZ 直流环充电接触器SMGVB 电磁阀刹车接触器SMKV Servitel语音通讯模块SMMTV Servitel微型语音终端模块SMOF 安装运行接触器SMP2 Servitel外部模块SMPB 刹车泵电机接触器SMPKV Servitel外部语音通讯模块SMT2 Servitel电话模块SMTA V Servitel电话语音报警模块SMTKV Servitel远程语音通讯模块SMTT Servitel电话终端模块SMTXV MiconicVX用Servitel电话终端模块SOA 音频报警信号系统SPDC 轿呼受阻按钮SPDE 厅呼受阻按钮SR-D 下行接触器SRE 检修接触器SRE-A 停止检修接触器SRE-D 下行检修接触器SRE-U 上行检修接触器SR-U 上行接触器SSK 安全回路接触器SSM 接触器自保回路STB 刹车斩波器STMT 门电机控制器ST-O 开门接触器ST-S 关门接触器SUD 变频器对地△型连接继电器SUM 蜂鸣器SUMC 轿箱蜂鸣器SUMM 机房蜂鸣器SUMP 大堂蜂鸣器SUMS-* X楼层蜂鸣器SUMSG 井道底坑蜂鸣器SUY 变频器对地Y型连接继电器SV 门锁定接触器SVFE 变频器外部电源SVS Servitel语音合成SW 大楼总线接口板SWA 启动电阻接触器SY Y型连接接触器SZ 井道入口SZ2 井道第二入口T 门1T2 第二侧门TA 变压器适配器TAB 停止服务变压器TAC 群控匹配变压器TAH 加热匹配变压器TALC 轿箱照明匹配变压器TAMGB 电磁刹车匹配变压器TANR 再平层匹配变压器TANS 应急供电电源匹配变压器TANV 模拟速度传感器TAS 电梯控制、变压适配器TASPV 上高峰（信号）运行变压器适配器TAT 门匹配变压器TAWT Wittur门匹配变压器TAX 中心区域匹配变压器TAYD Y/△开关切换匹配变压器TB 刹车变压器TBR 驱动器刹车斩波器TC1 轿箱按钮TC2 轿箱按钮2TC3 轿箱按钮3TC4 轿箱按钮4TDI 数字转速传感器TDTT 门数字转速传感器TDIV 数字转速传感器TDIW数字位置传感器TER 励磁变压器TFR 调制器释放隔离回路TG-D 向下声音发生器TG-U 向上声音发生器THMH 曳引电机热保护THMVE 风扇电机热保护THO 油热保护THW A 启动电阻热保护TLAB 停止服务指示灯变压器TLM 称重变压器TNORS 应急电源复位变压器TOPTAC 光电隔离耦合器TPHT 光电电池变压器TRF 运行触发TRH 停止触发TRSMR 信号调制器触发故障TRT 门触发TRV 速度触发TRVZ 减速触发/缓降TS 电梯控制变压器。
电梯元器件代号.
1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF 、VFM （H ）G 、HVF 、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM （H ）G 、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF 、VFM （G ）、HVF 、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B．CON 信号网转换电子板 VFM （H ）G 、HVF 、NPX14 BD 基极驱动 VFM （H ）G 、HVF15 BDR 抱闸电阻 VFM （H ）G 、HVF 、NPX 、G （G ）VF16 BD-TR 基极驱动变压器 VFM （H ）G 、HVF 、NPX 、G （H ）VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM （H ）G 、HVF 、NPX19 BSR 抱闸电阻 VFM （H ）G 、HVF 、NPX 、G （G ）VF20 BZ 蜂鸣器全梯种21 CAGE。
B 。
L 内指令应答信号灯 YPVF22 CALL 对讲机呼叫按钮 YPVF23 CAM 防止手动开门装置 VFM （H ）G 、HVF 、NPX24 CDS 关门减速开关 VFM （H ）G 、HVF 、NPX25 CFR CFC 制动器阻容组件 YPVF26 CLN 轿厢串行通信电子板 VFM （H ）G 、HVF 、NPX27 CLOSE 关门按钮全梯种28 CLS 关门限位开关 YPVF 、G （H ）VF29 CNV 整流器 YPVF 、VFM （G ）、HVF 、NPX30 CONTROL-1 AC100V电源保险丝 YPVF31 CONTROL-2 多重回路电源保险丝 YPVF32 CONTROL-3 光电装置电源保险丝 YPVF33 COUNT 计数器全梯种34 CP 控制柜全梯种35 CP-FAN 大功率逆变器冷却分扇 YPVF 、VFM （G ）、HVF 、NPX 36 CPI 轿内指示器全梯种37 CR 阻容组件 YPVF38 CRS 阻容组件 YPVF39 CRU2 阻容组件 YPVF40 D1-D4 二极管 YPVF41 D2 二极管桥堆 YPVF42 DBR 制动电阻 G （H ）VF43 DCO 门停止 VFM （H ）G 、HVF 、NPX44 DIGITAL CPI 轿内数字式显示全梯种46 DM1 电感线圈 YPVF47 DM37 副安全触板短接开关 G （H ）VF48 DM 门电机 G （H ）VF49 M．MOTOR 门电机 VFM （H ）G 、HVF 、NPX50 DMC。
迅达电梯
迅达电梯北方电梯有限公司目录。
（2）迅达300P电梯自学习方法。
（3）迅达V-30门机说明。
（4）迅达MB-DS用安川676GL5故障码。
（10）迅达MB-DS PE380板指示灯说明。
（11）迅达MB-DS元件代号说明。
（12）迅达电梯SMLCD状态详解。
（14）迅达电梯300P电器元件代号说明。
（15）迅达自学习方法。
（21）迅达300P电梯自学习方法迅达电梯自学习按ESC进入SMLCD-------Login登录------- OK------- PASSWORD（ABCD）UP 一下是A两下是B叁下是C肆下是D----- OK--------ESC返回COMMANDS菜单----- SPECIAL TRIPS----- OK----- JLF----打检修使梯子处于20—19之间后恢复正常------ OKCar Call内招不登录按ESC进入SMLCD--------COMMANDS菜单----------Car Call------ OK-------用UP或DN层数OKError Log出错按ESC进入SMLCD--------Error Log------- OK-------用UP或DN翻页------ OK显示故障时间ESC返回同时按ESC 、UP返回正常迅达V-30门机说明变频器技术说明：低档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，380W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。
0---230V额定电流，2A旋转磁场频率，0---400Hz保护类型，ZP20高档机，输入，主电压230V+15%/--20% 47—63Hz 115V+15%/--20% 47—63Hz输出，额定电源，600W(6极电机)电源频率，大于>90%脉冲频率，≥16KHz输出电压3。
迅达电梯300P Word 文档
资料News错码含义错码含义错码含义错码含义001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告002 MC （微处理机）异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误007 SH 故障 048 089 运行时间过长 625 发送状态错误008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败012 方向错误 053 通讯中断 094 门触点 630 看门狗故障013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误014 速度过低 055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告016 无向上目标 057 PVF 不停 098 通讯总线错误 634 矢量异常017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热020 位置丢失 061 RSE1 故障 102 RKUET 故障021 更高优先坏 062 RSE2 故障022 标志码清除 063 RSE3 故障023 JHC 被按下 064 PHS 故障 600 禁止启动024 JHC1 被按下 065 ----------------- 601 禁止再启动025 JHSG 被按下 066 无响应 602 过热026 JHR 被按下 067 XUET 故障 603 SW 警告027 JHM 被按下 068 SGRB 故障 604 DL 过压触发028 电机过热 069 SBNH 故障 605 DL 过压029 运行中断 070 SW 警告 606 DC 电压过低030 新运行中断 071 SW 错误 607 控制硬件命令错误031 准备新的目的地 072 110V 安全回路 608 DC 环充电失败032 准备撤消目的地 073 SPT 安全回路 609 DC 环放电失败033 接受新的目的地 074 KNE 安全回路 610 电流环不正常034 SH 接触器超时 075 RTS 安全回路 611 关闭电流环失败035 FC 接触器超时 076 运行结束安全回路 612 输入接触器故障036 启动不正常 077 LM 印板错误 613 充电接触器故障037 轿厢平层 078 LM 未调试 614 电流误差警告038 未知层站 079 TOPT 光耦故障 615 SW 编码警告039 未确定运行方向 080 PVF 过热 616 过流警告040 学习运行时不在 PHS 位置 081 速度编码器故障 617 过速警告041 脉冲发生器参数错误 082 无 12V 电源 618 启动方向错误在我接触过的系统中，奔克BP系列控制系统应该说算是比较好的，大量的功能，稳定的可*性，都无可挑剔。
迅达电梯代号说明
安全回路安全回路 P3-1190KTHMT 门电机热保护 NC (P3)-(Q1)-Q41-1535.Q3.Q40 KTS 厅门接点 (1102)-1105-1106KTS20 厅门接点 1102-1105KV 插锁接点 1106-1107-(1112)-(1108)-(Q14)-(Q9)-(KTC20)KV20 插锁接点 1107-1108KTC 轿门接点 (1108)-1115.Q14.Q9-1114.1120.1125.Q15.Q10KTC20 轿门接点1108.Q14.Q9-1115.Q15.Q10JHC 轿厢急停 1116-1125.1126.1127.1129KFL 护脚板触点 NC (748)-839-749KFL20 护脚板触点 NC 748-839-(749)KNA 安全窗 (1127)-(1128)-1129-1130KSS 松绳接点 1130-1131.1132JHM 机房急停 1132-1141KNE 极限开关 (1149)-(1146)-1141-1143-(1142)-(1152)KF 安全钳接点 (1143)-1148-1144JRH 机房检修 1141-1153KBVG 对重限速器接点 1144-1147-(1145)KBV 限速器接点 (1147)-1145-1149-(1146)KP 油压缓冲器 (1146)-(1142)-1152-(1153)KPG 对重缓冲器 -1152RRH 复位继电器 1152-1153KSSBV 限速器松绳 1153-1160JHSG 地坑急停 -1160.1165KSSR 绳轮房松绳开关 1160-1165KSSM 机房松绳接点 1181-1190门BIT 门涡流制动 Q24-Q25MGH 门电磁制动器 (P31)-Q27-Q25MT 门电机 40L1-40L2-40L3MT20 门电机 80L1-80L2-80L3RFT 强迫关门 NO 4012.Q20-4020.Q22KBT-O 开门减速 NO 4016.Q18-Q23KBT-S 关门减速 4020.Q22-4012.Q20KET-O 开门终端 P01.Q36.Q7.Q38-768.Q8KET-S 关门终端 P01.Q39.Q36-758.Q10KBT20-O 开门减速 4116.Q18-Q23KBT20-S 关门减速 4120.Q22-4112.Q20KET20-O 开门终端 P01.Q36.Q7.Q38-783.Q8KET20-S 关门终端 P01.Q39-759.Q10KMT-A20 开门断电 1555.Q3.Q40-1549.Q11.Q32JRET 开门机检修 P3.Q2-1530.Q1KTHMT 门机热接点 1530.Q1-1535.Q3.Q40RBF 消防关门 NO 4017-4018.Q35KMT-A 开门断电 1535.Q3.Q40-1529.Q11.Q32KSKB 关门力限制器 NC (1529.Q11.Q32)-Q33-1540.Q34KTL 安全触板 (P01)-(788.Q5.Q37)-Q30-771.Q4-(766)KTL2 安全触板 (P01)-788.Q5.Q37-Q30-(766)DT-O 开门按钮 771.Q4-791.792RPHT 门光电继电器 (P01)-791-798.766-(6336)JT-O 门测试开关 766-6336DT-S 关门按钮 P01-767RPHT20 门光电 (P01)-787-799.781RPHTS 门光电继电器 (1160)-1165-6739-(1181)RPHTS 门光电继电器（(P01)-749-6161-(6326) RPHTS20 门光电继电器 6161-6326TUET 门区光电偶合器 P0-6304井道信息KBR-D 向下抱闸 NC P01-703KBR-U 向上抱闸 NC P01-704KSE 井道底部端站 NC P01-707KSERE-U 检修向上 NC 797-746KUET 门跨接接点 NO P3-1259KUET1 门跨接接点 NO P3-1260KTZ 入口侧接点 P01-789KTZ20 入口侧接点 P01-790KCS-0/5 格雷码 P01-651/655其它KL-M 轻载 NO P01-709KL-V 满载 NC P01-710KL-X 超载进主板/蜂鸣器 NC P01.788-711KL-X 超载超载灯 NO (P01)-758-752JRV 保留运行 NO P01-709KB 抱闸 NO P01-727LRC-D 轿内向下灯 P01-821LRC-U 轿内向上灯 P01-822MGB 抱闸线圈 (P31)-2580-M31MVE 主机风机 30L1/30L3MVEC 轿厢风机 94L-N1RKPH 向序继电器 30L1/30L2/30L3 P3-1101-(1102)RKTHMH 曳引机热保护 P3-1102SUM 蜂鸣器 P01-751。
