FKXA4X-LY0104 I 型专变采集终端使用说明书

FKXA4X-LY0104 I型专变采集终端使用说明书（Ver1.0）江苏林洋能源股份有限公司目录一、概述 (1)二、系统特点 (1)三、主要技术指标 (1)四、工作原理简述 (3)五、终端的使用 (11)六、安装 (13)七、注意事项 (16)八、运输存储 (16)九、售后服务 (16)FKXA4X-L Y0104 I型专变采集终端(以下简称终端)在结构上采用国际流行的全压铸铝结构，具备优良的电磁兼容性能，确保现场的可靠运行。

在用户界面上，采用大屏点阵液晶屏显示，菜单驱动，操作简单直观；内含国标字库，支持中文信息发布，方便电力企业为用户提供优质服务；在接口上，配置了4路控制输出接口、4路脉冲输入接口、4路遥信输入接口、1路RS232接口、2路RS485接口，实现了电力需求侧管理终端要求的所有功能。

二、系统特点●采用工业级ARM9系列系统主板和LINUX操作系统。

●电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且具有较强的环境自适应能力范围。

●与主站之间的上行通信采用230电台通信方式。

●下行通信采用485总线通信、电流环通信等接口。

●宽电压范围设计使其具有更高的可靠性，更加适应工作环境。

●全新的维护概念：具有功能强大的组态功能，可以在本地/远程方便地修改设备参数，支持本地/远程软件的在线升级。

●大容量的主板FLASH存储芯片保证各种数据的方便存储。

三、主要技术指标交流220V/100V1.5（6）A路告警。

四、工作原理简述4.1 基本工作原理终端主要由四部分组成：电源单元、处理显示单元、接口单元、电台单元。

电源单元给整机供电，终端在接通电源后，自动进入复位和程序的初始化。

接口单元配置了控制输出接口、遥信状态输入接口、脉冲输入接口、RS485接口；处理单元对来自接口单元的各种数据进行统计分析后保存在RAM内等待主站召测，同时处理单元也执行主台下发的命令，处理单元还配备有标准的RS232口，供现场通讯；电台单元通过无线信道同主台通讯，把终端的信息传递给主台，并执行来自主台的命令。

专变采集终端使用说明书[1]解析

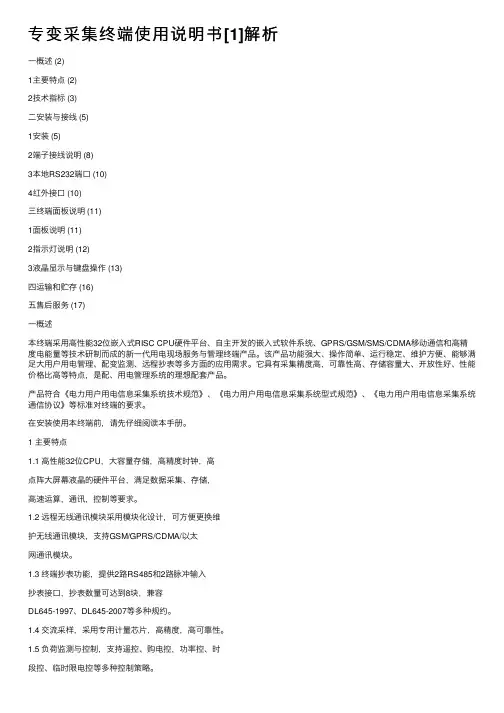

专变采集终端使⽤说明书[1]解析⼀概述 (2)1主要特点 (2)2技术指标 (3)⼆安装与接线 (5)1安装 (5)2端⼦接线说明 (8)3本地RS232端⼝ (10)4红外接⼝ (10)三终端⾯板说明 (11)1⾯板说明 (11)2指⽰灯说明 (12)3液晶显⽰与键盘操作 (13)四运输和贮存 (16)五售后服务 (17)⼀概述本终端采⽤⾼性能32位嵌⼊式RISC CPU硬件平台、⾃主开发的嵌⼊式软件系统、GPRS/GSM/SMS/CDMA移动通信和⾼精度电能量等技术研制⽽成的新⼀代⽤电现场服务与管理终端产品。

该产品功能强⼤、操作简单、运⾏稳定、维护⽅便、能够满⾜⼤⽤户⽤电管理、配变监测、远程抄表等多⽅⾯的应⽤需求。

它具有采集精度⾼，可靠性⾼、存储容量⼤、开放性好、性能价格⽐⾼等特点，是配、⽤电管理系统的理想配套产品。

产品符合《电⼒⽤户⽤电信息采集系统技术规范》、《电⼒⽤户⽤电信息采集系统型式规范》、《电⼒⽤户⽤电信息采集系统通信协议》等标准对终端的要求。

在安装使⽤本终端前，请先仔细阅读本⼿册。

1 主要特点1.1 ⾼性能32位CPU，⼤容量存储，⾼精度时钟，⾼点阵⼤屏幕液晶的硬件平台，满⾜数据采集、存储，⾼速运算，通讯，控制等要求。

1.2 远程⽆线通讯模块采⽤模块化设计，可⽅便更换维护⽆线通讯模块，⽀持GSM/GPRS/CDMA/以太⽹通讯模块。

1.3 终端抄表功能，提供2路RS485和2路脉冲输⼊抄表接⼝，抄表数量可达到8块，兼容DL645-1997、DL645-2007等多种规约。

1.4 交流采样，采⽤专⽤计量芯⽚，⾼精度，⾼可靠性。

1.5 负荷监测与控制，⽀持遥控、购电控，功率控、时段控、临时限电控等多种控制策略。

1.6 监测多种⽤电异常情况，及时主动上报告警。

1.7 ⼤容量存储，数据统计记录以及统计功能。

1.8 具备本地维护通讯端⼝，⽅便现场调试分析。

1.9 具备在线远程升级程序，⽅便升级终端功能。

专变采集终端使用说明书(完整资料).doc

此文档下载后即可编辑国网专变采集终端技术与使用说明书目录1、概述 (4)2、执行标准 (4)3、GK200技术参数 (6)3.1 型号命名 (6)3.2 供电方式 (6)3.3电源要求 (6)3.4性能指标 (6)3.5输入回路 (7)3.6输出回路 (7)3.7通道接口 (8)3.8停电运行 (8)3.9外壳与结构 (8)3.10使用环境 (9)3.11端钮盒 (9)4、GK200主要功能 (10)4.1、数据采集功能 (12)4.2数据处理功能 (13)4.3 参数设置和查询 (18)5、GK200人机交互功能 (25)5.1显示界面风格...............................................................................................5.2液晶使用附加说明......................................................................................6、安装及接线 (26)6.1 安装准备 (26)6.2 终端安装一般要求 (26)6.3 终端接线和铺设一般要求 (26)6.4 终端安装方法 (27)1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。

广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。

该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。

具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控，购电控、遥测、遥信、负荷越限报警、通讯等功能，可以通过GPRS 网络等方式进行远程数据传输。

2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分：总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214－1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分：配电线载波信号传输要求第1 篇：频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214－2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范：移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障(三相三线供电断一相电压，三相四线供电断二相电压)的条件下，终端能正常工作。

专变采集终端使用说明书模板

国网专变采集终端技术与使用说明书目录1、概述 (3)2、执行标准 (3)3、GK200技术参数 (4)3.1 型号命名 (4)3.2 供电方式 (4)3.3电源要求 (4)3.4性能指标 (4)3.5输入回路 (5)3.6输出回路 (5)3.7通道接口 (5)3.8停电运行 (6)3.9外壳与结构 (6)3.10使用环境 (6)3.11端钮盒 (6)4、GK200主要功能 (7)4.1、数据采集功能 (9)4.2数据处理功能 (9)4.3 参数设置和查询 (13)5、GK200人机交互功能 (17)5.1显示界面风格...............................................................5.2液晶使用附加说明...........................................................6、安装及接线 (18)6.1 安装准备 (18)6.2 终端安装一般要求 (18)6.3 终端接线和铺设一般要求 (18)6.4 终端安装方法 (18)1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。

广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。

该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。

2、执行标准终端产品的设计符合下列国家相关标准规定：GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分：测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分：总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分：通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分：专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分：主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分：专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分：灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214－1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分：配电线载波信号传输要求第1 篇：频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214－2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范：移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电，在系统故障(三相三线供电断一相电压，三相四线供电断二相电压)的条件下，终端能正常工作。

威胜专变采集终端WFET-1000T使用说明书

威胜专变采集终端WFET-1000T 使用说明书WFET-1000T专变采集终端使用说明书1概述请在使用本产品前仔细阅读各章节。

本手册主要介绍WFET-1000T专变采集终端图3-1 WFET-1000T用电现场管理终端外形图1.1主要技术指标终端的主要技术指标见表3-1。

表3-1 WFET-1000T专变采集终端的主要技术指标2功能描述2.1数据采集与统计分析终端提供一路RS-485抄表接口，可接8只不同规约电表，（由于每种表计规约，尤其是国外表的不同特性，建议用户方在现场实际接入时，1路RS485下接入电表规约最好不超过3种）。

支持DL/T645、威胜、红相、蜀达等多种电表规约，支持远程升级终端应用软件。

采集的数据类型包括：✓计量数据：电能量、电能示值、最大需量、电压、电流、有功功率、无功功率、功率因数等✓电表冻结数据：抄表日电量、抄表日最大需量、月电量冻结数据、月最大需量✓状态信息：电能表日历时钟、断相统计数据、失压、失流、电压逆相序、电流逆相序、电池欠压、停电等✓事件记录：费率时段变化、编程时间更改、抄表日更改、脉冲常数更改、互感器倍率更改、最大需量清零、表码更改、参数更改等除了以上数据外，还有一部分统计数据、曲线数据是由终端自己生成的，具体的数据项如下：✓日、月、抄表日用电量数据分别记录正向有功、反向有功、正向无功、反向无功在统计时间段内的用电量数据。

✓日、月、抄表日需量数据分别记录总及A、B、C分相在统计时间段内的正向有／无功、反向有／无功最大需量及发生时间。

✓日、月电压统计数据分别记录A、B、C分相在统计时间段内的越上限、越上上限、越下限、越下下限、合格的累计时间，A、B、C分相的平均电压。

✓日、月电流统计数据分别记录A、B、C分相在统计时间段内的越上限、越上上限、零序电流越上限的累计时间。

✓日、月不平衡度统计数据统计电流、电压在统计时间段内的不平衡度越限累计时间。

✓日、月电能表断相统计数据统计总及A、B、C分相在统计时间段内的断相次数、断相累计时间、最近一次断相起始结束时刻。

FKWA43-WFET1000型专变采集终端使用说明书

图
5.2 安装前准备
5.2.1 用户侧开关改造完毕；
5.2.2 做好天线的安装支架；
5.2.3 落实安装中需要的材料，如控制线、脉冲线、电
源线，电压电流线等；
5.3 安装时注意事项
旧底图总
号 5.3.1 设备搬运时应轻拿轻放，防止损坏设备或划伤外
底图总号
壳；
拟制
审核
KL0.003.A067SS
日期签名 5.3.2 对照接线标志接线，强弱电一定要分开，不能接
审核
KL0.003.A067SS
日期签名
设备显示为准。标记数量更改单号签名日期
第 13 张
格式（4a）
描图：
幅面：4
1-0
N 12:00:00
主菜单
1.实时数据 5.中文信息 2.参数定值 6.购电信息 3.控制状态 7.终端信息 4.电能表示数
图 6-1 主菜单显示菜单主要由以上七个菜单组成，可通过上移/下移，左移/右移按键来选择某一条菜单。如选中某一条菜单，光标会指向该菜单。按确认键进入该主菜单下的子菜单，在子菜单画面可通过上移/下移按键进入不同的子菜单，按返回键会从子菜单返回到主菜单。 6.4 终端与主台通信
格式（4a）
描图：
接收数据
KL0.003.A067SS
第 12 张幅面：4
6.3 显示菜单说明
终端上电启动时，会点亮液晶屏背光，约 30 秒后终端出现主菜单界面，在主菜单中按方向键选择相应功能菜单，然后在选择好的菜单项上按“确认”键即可进入相应的功能子菜单进行相应操作。
6.3.1 顶层菜单各符号含义
示)
表示终端进入保电状态
1
表示轮显资料对应的测量点号

FKTA43-TLY2122 专变采集终端Ⅲ型产品使用说明书

FKTA43-TLY2122专变采集终端Ⅲ型产品使用说明书(Ver1.0)江苏林洋能源股份有限公司目录1产品概述 (1)2性能及参数指标 (1)3主要功能 (2)4安装与维护 (4)5注意事项 (6)6售后服务 (7)1产品概述FKTA43-TLY2122专变采集终端Ⅲ型(以下简称终端)严格执行《专变采集终端通用技术规范2022》、《面向对象的用电信息采集通信协议》等标准。

终端可实现对专变用户电能表数据的采集、电能计量设备工况和电能质量的监测，以及对客户用电负荷和电能量的监控，并对采集数据进行管理，通过4G、GPRS、CDMA、RS232、Ethernet、CAN等通讯方式与通讯前置机交换数据。

2性能及参数指标2.1环境条件1）工作温度：-40℃～+70℃；2）湿度：相对湿度5%～100%；3）大气压：63.0kPa～108.0kPa(海拔4000m及以下)2.2工作电压额定工作电压：3×220/380V、3×57.7/100V、3×100V工作电压范围：-30%～＋30%2.3额定电流3×1.5(6)A、3×5(10)A等2.4交采精度等级有功C级，无功2.0级2.5工作频率50Hz±6%2.6外形尺寸及重量宽×高×厚=180mm×290mm×95mm重量≤2.2kg2.7电气参数及指标如表1：功耗有功≤15W，视在≤25VAMTBF≥8.76×104h 设计寿命≥15年备用电池寿命≥5年时钟电池连续工作时间≥15年硬件接口RS485：2路；红外接口：1路；CAN：1路；RS232：1路；无线公网通信口：1路；USB：1路；以太网：1路；遥信/脉冲输入：4路/2路；门接点：1路；脉冲输出：3路（正有、正无、秒脉冲）控制输出：4路合闸/4路分闸、1路告警表1电气参数及指标3主要功能3.1数据采集终端能按设定的终端抄表日或定时采集时间间隔对电能表数据进行采集、存储，并在主站召测时发送给主站，终端记录的电能表数据，应与所连接的电能表显示的数据一致。

专变采集终端使用说明书

专变采集终端使用说明书1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统，具有功能强大，处理速度快，运行稳定可靠等优点。

广泛应用于大用电户、配变对用电量进行采集计算，控制和管理。

该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。

fkta23-zy92g型专变采集终端说明书保电指示灯

fkta23-zy92g型专变采集终端说明书保电指示灯
1、采集各类传感器、仪表数据和工作状态
（1）采集流量计、数显表等串口仪表数据（RS232/RS485) （2）采集液位计、压位计等模拟信号（AI)
（3）采集脉冲表、雨量筒等脉冲信号（PI）
（4）采集设备运行状态(DI)
2、GPRS/CDMA/短消息通信，无距离限制
（1）可与1个或多个监测中心进行远程通信
（2）数据定时传送，用户自主设定上报频率
（3）数据上报的通信协议可选
（4）支持远程参数设置、程序升级
3、大容量数据存储
（1）本机循环存储监测数据
（2）支持历史数据本地导出
（3）存储容量：4M、8M、16M、32M（可选）
4、数据越限、仪表故障时，自动报警
（1）监测数据超过预设的上限或下限值
（2）外接的传感器、仪表发生故障
（3）外接的开关量设备状态变化
（4）电池电压过低。

专变采集终端控制说明

专变采集终端控制功能概述一、综述控制分远方控制和本地控制，远方控制是指通过外部设备给终端发送直接跳闸命令，终端在收到命令时根据命令中的参数进行跳闸；本地控制又分为功率控制和电量控制，是由终端自主发起的跳闸动作。

无论是远方控制还是本地控制，都需要在控制之前进行“保电解除”，保电就好比是一把锁，只有打开这把锁，控制信号才能由终端发给外部设备。

2009规约的专变采集终端有四路控制，2013规约的专变采集终端有两路控制，在终端内部每路控制由一个继电器。

每路控制有三个端子组成：左边常开，右边常闭，中间为公共端子，如下图1所示：图1 控制端子二、控制原理所谓的控制是由终端的继电器在一定条件下发出的控制信号，该信号有电平触发和脉冲触发两种方式。

2.1 电平触发电平触发的控制其信号是高低电平，信号一旦发出，一直维持其状态，直到控制解除或者发送允许合闸命令。

一般情况是发送高电平信号，原来的常开触点变为常闭，原来的常闭变为常开。

2.2 脉冲触发脉冲触发的控制信号也为高低电平，只不过其高电平信号持续时间短暂，只有2S，过后又变为低电平。

继电器在发出脉冲后，常开触点闭合2S，随之又恢复为常开状态。

三、控制过程3.1 远方控制实现远方控制只需执行两步操作即可，①保电解除②发送控制命令，该命令包含以下几个参数限电时间：单位为0.5h，控制跳闸的时间长度，如果设为0，表示永久限电，告警延时时间：单位为分钟，继电器发跳闸信号前的告警时间，控制轮次：需要跳闸的那一路开关，3.2 功率控制主站向终端下发功率控制投入命令及参数，终端在所定限值范围内监测实时功率，当不在保电状态时，功率达到限值则自动执行功率定值闭环控制功能，按所投轮次依次判断并执行跳闸操作。

功率定值控制解除或控制时段结束后，终端允许用户合上由于功率定值控制引起的跳闸开关。

功率定值闭环控制根据控制参数不同分为时段功控、厂休功控、营业报停功控和当前功率下浮控等控制类型。

在参数设置、控制投入或解除以及控制执行时应有音响（或语音）告警通知用户。

专变采集终端装拆实现作业指导书

专变采集终端装拆实训作业指导书国网江西省电力公司培训中心目录1编制目的 (3)2编制依据 (3)3适用范围 (3)4作业前的准备工作 (3)4.1 工器具的准备 (3)4.2 材料准备 (4)4.3 人员组织及要求 (4)4.4 安全质量保证措施 (6)4.5 技术资料 (6)4.6 危险点分析及预防控制措施 (6)5作业方案及技术要求 (7)5.1 总体要求 (7)5.2 作业步骤 (8)6收工 (9)6.1 导线的回收 (9)6.2 工器具及设备的整理 (9)6.3 打扫卫生 (9)6.4 填写资料 (10)附录A 低压计量装表接电实训考核评分标准 (11)附录B 低压计量装表接电实训考核评分标准 (12)1 编制目的本标准化作业指导书（以下简称作业指导书）编制的目的是为加强现场作业风险防范、规范作业工器具配置、提高现场作业人员优质服务水平等工作要求，用于指导国家电网公司员工针对专变采集终端装拆的标准化作业。

2 编制依据本作业指导书的编制依据是GB50169 《电气装置安装工程接地装置施工及验收规范》、CECS 89 《建筑与建筑群综合布线系统工程及验收规范》、DL/T488 《电能计量装置技术规程》、DL/T 698 《电能信息采集与管理系统》、DL/T 645 《多功能电表通信协议》、Q/GDW 129 《电力负荷管理系统通用技术条件》、Q/GDW 373 《电力用户用电信息采集系统功能规范》。

3 适用范围和定义3.1 适用范围：本作业指导书适用于国网江西省电力公司培训中心开展的国家电网公司新员工专变采集终端装拆及验收培训项目。

3.2 定义3.2.1 电能计量装置：包括各种类型电能表、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。

3.2.2 专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量检测，以及客户用电负荷和电能质量监控，并对采集数据进行管理和双向传输。

专变采集终端使用说明书

一概述 (2)1主要特点 (2)2技术指标 (3)二安装与接线 (5)1安装 (5)2端子接线说明 (8)3本地RS232端口 (10)4红外接口 (10)三终端面板说明 (11)1面板说明 (11)2指示灯说明 (12)3液晶显示与键盘操作 (13)四运输和贮存 (15)五售后服务 (16)一概述本终端采用高性能32位嵌入式RISC CPU硬件平台、自主开发的嵌入式软件系统、GPRS/GSM/SMS/CDMA移动通信和高精度电能量等技术研制而成的新一代用电现场服务与管理终端产品。

该产品功能强大、操作简单、运行稳定、维护方便、能够满足大用户用电管理、配变监测、远程抄表等多方面的应用需求。

它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。

产品符合《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》、《电力用户用电信息采集系统通信协议》等标准对终端的要求。

在安装使用本终端前，请先仔细阅读本手册。

1 主要特点1.1 高性能32位CPU，大容量存储，高精度时钟，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等要求。

1.2 远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/以太网通讯模块。

1.3 终端抄表功能，提供2路RS485和2路脉冲输入抄表接口，抄表数量可达到8块，兼容DL645-1997、DL645-2007等多种规约。

1.4 交流采样，采用专用计量芯片，高精度，高可靠性。

1.5 负荷监测与控制，支持遥控、购电控，功率控、时段控、临时限电控等多种控制策略。

1.6 监测多种用电异常情况，及时主动上报告警。

1.7 大容量存储，数据统计记录以及统计功能。

1.8 具备本地维护通讯端口，方便现场调试分析。

1.9 具备在线远程升级程序，方便升级终端功能。

2 技术指标二安装与接线1 安装1.1 终端外形布局图2-1终端外形布局图1.2 终端安装尺寸用电现场服务终端为壁挂式安装，可直接安装在配电表屏上，尺寸为280mm×180mm×85mm，如图2-2所示。

专变采集终端使用说明书[1]解析

一概述 (2)1主要特点 (2)2技术指标 (3)二安装与接线 (5)1安装 (5)2端子接线说明 (8)3本地RS232端口 (10)4红外接口 (10)三终端面板说明 (11)1面板说明 (11)2指示灯说明 (12)3液晶显示与键盘操作 (13)四运输和贮存 (16)五售后服务 (17)一概述本终端采用高性能32位嵌入式RISC CPU硬件平台、自主开发的嵌入式软件系统、GPRS/GSM/SMS/CDMA移动通信和高精度电能量等技术研制而成的新一代用电现场服务与管理终端产品。

该产品功能强大、操作简单、运行稳定、维护方便、能够满足大用户用电管理、配变监测、远程抄表等多方面的应用需求。

它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。

在安装使用本终端前，请先仔细阅读本手册。

1 主要特点1.1 高性能32位CPU，大容量存储，高精度时钟，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等要求。

1.2 远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/以太网通讯模块。

1.3 终端抄表功能，提供2路RS485和2路脉冲输入抄表接口，抄表数量可达到8块，兼容DL645-1997、DL645-2007等多种规约。

1.4 交流采样，采用专用计量芯片，高精度，高可靠性。

1.5 负荷监测与控制，支持遥控、购电控，功率控、时段控、临时限电控等多种控制策略。

1.6 监测多种用电异常情况，及时主动上报告警。

1.7 大容量存储，数据统计记录以及统计功能。

1.8 具备本地维护通讯端口，方便现场调试分析。

1.9 具备在线远程升级程序，方便升级终端功能。

专变采集终端使用说明书[1]

该产品功能强大、操作简单、运行稳定、维护方便、能够满足大用户用电管理、配变监测、远程抄表等多方面的应用需求。

它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。

在安装使用本终端前，请先仔细阅读本手册。

1 主要特点1.1 高性能32位CPU，大容量存储，高精度时钟，高点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等要求。

1.2 远程无线通讯模块采用模块化设计，可方便更换维护无线通讯模块，支持GSM/GPRS/CDMA/以太网通讯模块。

1.3 终端抄表功能，提供2路RS485和2路脉冲输入抄表接口，抄表数量可达到8块，兼容DL645-1997、DL645-2007等多种规约。

1.4 交流采样，采用专用计量芯片，高精度，高可靠性。

1.5 负荷监测与控制，支持遥控、购电控，功率控、时段控、临时限电控等多种控制策略。

1.6 监测多种用电异常情况，及时主动上报告警。

1.7 大容量存储，数据统计记录以及统计功能。

1.8 具备本地维护通讯端口，方便现场调试分析。

1.9 具备在线远程升级程序，方便升级终端功能。

专变采集终端说明书

目录1 概述 (1)2 工作原理及结构 (1)2.1工作原理 (1)2.2外壳结构 (2)3 功能介绍 (4)3.1数据采集 (4)3.2数据管理和存储 (4)3.3参数设置和查询 (8)3.4控制方式 (9)3.5主要技术参数 (13)4 安装使用 (17)4.1接线说明 (17)4.2安装方法 (17)1 概述GK200专变采集终端采用高性能32位的ARM 微处理器、实时操作系统，具有功能强大、处理速度快、运行稳定可靠等优点。

广泛应用于大用电户，对用电量进行采集计算，控制和管理。

该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。

2 工作原理及结构2.1 工作原理GK200型专变采集终端能够通过设定或定时采集并存储电能表的各项数据，并能通过无线模块（GPRS ）或以太网与主站交换数据。

具有32M 超大数据存储空间，并能保证停电后数据可保存10年不丢失。

终端采用大屏幕液晶显示，还具有远红外、RS485等通讯接口。

将专变用户作为主要控制管理对象，实现电力用户的综合供用电监测、控制和管理。

ARM 处理模块电能表RS485门接点、遥信遥控CT PT电能量采集芯片SPI电源模块数据存储数据存储时钟数据总线I 2C 总线显示、按键维护红外GPRS主站USART图1 工作原理图2.2外壳结构图2 正面结构尺寸图图3 外形结构尺寸图图4 GPRS/CDMA通信模块图图5 扩展模块图3功能介绍3.1数据采集终端应实时采集位置状态和其它状态信息，发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或主动上报。

通过RS-485 通信接口终端能按设定的终端定时采集时间间隔采集、存储电能表数据，采集数据包括：有/无功电能示值、有/无功最大需量及发生时间、功率、电压、电流、电能表参数、电能表状态等信息，并在主站召测时发送给主站。

专变采集终端说明书

目录1 概述 ............................................................................................................ 错误!未定义书签。

2 工作原理及结构 ........................................................................................ 错误!未定义书签。

2.1工作原理 ............................................................................................... 错误!未定义书签。

2.2外壳结构 ............................................................................................... 错误!未定义书签。

3 功能介绍 .................................................................................................... 错误!未定义书签。

3.1数据采集 .............................................................................................. 错误!未定义书签。

3.2数据管理和存储 .................................................................................. 错误!未定义书签。

3.3参数设置和查询 .................................................................................. 错误!未定义书签。

FKWAWFET型专变采集终端使用说明书

旧底图总号底图总号4/8路遥信输入接口4/8路脉冲输入接口5路继电器输出：4路跳合闸，1路告警1路主USB通信接口面板显示240×128点阵液晶显示键盘6个按键：上移、下移、左移、右移、返回、确认外形尺寸400 mm×300 mm×125mm3、产品组成终端组成如图3-1所示：图3-1 终端结构示意图拟制KL0.003.A067SS旧底图总号底图总号图5-2 天线安装示意图 5.5 终端接线5.5.1 功能接线端子及接线说明终端功能端子按不同的需求有不同的配置，具体使用时以终端实物为准。

（a ）（b ）图5-3 接线端子示意图例5.5.2 电源接线终端工作电源端子位于终端左下方，具体定义如图5-4所示：N L 交流220V图5-4 电源端子图5.5.3 遥控接线根据用户被控开关的性质，即失压跳闸或加压跳闸来选择用终端的常开触点或是常闭触点来控制用户的被控开关。

拟制KL0.003.A067SS旧底图总号底图总号 ✧ 对于失压跳闸的开关，选取终端常闭触点串接在开关的控制回路中。

✧ 对于加压跳闸开关，则将终端跳闸回路的常开触点并接在跳闸按纽上即可。

✧ 遥控接线注意不要和遥信线用同根电缆。

图5-5 遥控接线 5.5.4 告警接线告警端子为终端输出继电器的常开触点“开、COM ”，无告警事件产生时为开路状态，有告警输出时变为短路状态，现场使用时可按实际需求具体接线。

5.5.5 遥信接线 ✧遥信适应条件遥信线所接的辅助触点对地绝不允许带有电位或带电压，必须是空接点，即不要与其他带电的设备共用辅助接点。

以免损坏接口板。

✧ 遥信接线用户设备的遥信接点，简单的跳闸机构，一般接常开接点。

有的跳闸机构较复杂，是从跳闸机构引出到机柜内的端子上，则需要从用户的设备图纸上找到相应端子，并确定端子的属性是常开或常闭。

遥信线接到被控跳闸开关的常开辅助触点上，即在合闸状态时，该触点是接通的，此时，终端上相应的指示灯为点亮状态，如无常开辅助触点可利用，亦可接至常闭辅助触点上。
