断路器的壳架电流,额定电流,脱扣电流
人民电器 RDL20系列漏电断路器 产品说明书
057□ 下限不低于-5℃。
□ 海拔：安装地点的海拔不超过2 000 m 。
□ 大气条件：安装地点的空气相对湿度在温度为+40℃时不超过50%，在较低温度下可以有较 高的相对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊 的措施；□ 污染等级：污染等级为3级。
□ 安装类别：断路器的安装类别为Ⅲ类。
□ 断路器安装位置应垂直安装面，各方向倾斜度不超过5度。
□ 断路器安装场所附近的外磁场，在任何方向不应超过5倍地球磁场。
□ 断路器安装电磁环境：环境B 。
□ 严禁带负荷操作试验按钮。
周围空气温度：周围空气温度的上限值不超过+40℃， 24h 内的平均温度值不超过+35℃；产品概述RDL20系列漏电断路器，适用于交流50Hz ，额定工作电压380V ，额定电流从16A 至630A 电路中，用以有致命危险的人身触电和线路设备漏电进行保护；也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险。
同时还可对线路的过载和短路进行保护，也可作线路的不频繁转换之用。
产品符合：GB/T 14048.2 标准。
正常工作条件和安装条件选型指南表1注意：对于代号为的产品，因分励时采用漏电脱扣器，内部电源已经接好，用户只需接一按钮即可工作。
340主要技术参数基本参数见表2表2过电流脱扣器在过载情况下（反时限动作）断开a ）配电保护用断路器配电保护用断路器在基准周围空气温度+30℃±2℃下，各极同时通电时无温度补偿的反时限断开特性见表3。
b ）电动机保护用断路器电动机保护用断路器在周围空气温度为+40℃±2℃时，各极同时通电时，无温度补偿的反时限断开特性见表4。
表3漏电断路器操作性能用循环操作次数表示，应能满足表5的规定。
注：每个通电操作循环期间，断路器保持接通最长时间为2s 。
表4058059用户订货必须说明：□□ 额定电流（A）;□ 脱扣类型及附件代号(见表1),(如不注明，制造厂一律按4300供货)；□ 额定剩余动作电流（mA）,（如不注明，制造厂对于RDL20-160、RDL20-250按100mA，RDL20-400、RDL20- 630按300 mA 额定剩余动作电流供货）。
31-脱扣电流,额定电流,分断能力,壳架电流的区别
额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
断路器过流脱扣器额定电流的选择和整定
断路器过流脱扣器额定电流的选择和整定摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。
本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。
关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。
在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
它决定了所能安装的脱扣器的最大额定电流值。
例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。
如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。
断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。
极限短路分断能力Icu的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
过载长延时、短路短延时、短路瞬时脱扣电流的整定-短延时脱扣时间
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。
过载长延时短路短延时短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2.电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
断路器的额定电流的概念
短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。对不可调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5～11×In。对不可调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。对于交流，此电流值是预期短路电流的周期分量有效值，与额定短时耐受电流有关的时间至少为0.05s。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。
In是过负荷脱扣器的额定电流，
Ir是长延时过负荷脱扣器整定电流，
Isd是短延时过负荷脱扣低压开关设备和控制设备 低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流的概念有如下解释：
断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器的分断能力、壳架电流、脱扣电流有什么区别
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.
1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型〔指的是额定极限短路分断能力级别〕，100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；〔推荐使用〕电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值：脱扣器整定到动作的电流值。
对断路器的额定电流使用两个概念
对断路器的额定电流使用两个概念，并给出如下定义：（1）断路器的额定电流In，是指脱扣器能长期稳定通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
（2）断路器壳架等级额定电流Inm，用断路器框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GB14048．2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择1只DZ20y-100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提及“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是必不可少的，它保证在配电系统正常运行时，断路器通断回路计算电流能力的大小。
2、脱扣器的电流参数断路器的脱扣器型式有欠电压脱扣器、分励脱扣器、过电流脱扣器等。
欠电压脱扣器分为瞬时动作和延时动作两种，欠电压瞬时动作脱扣器当电源电压下降到额定电压的35%~70%时应动作，欠电压延时脱扣器延迟时间一般为0~7秒，在1/2延迟时间内，电源电压若恢复到正常值的85%及以上时，断路器不断开。
分励脱扣器通电后可将断路器断开，在紧急情况下可远距离操作切断供电电源。
过电流脱扣器可以分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器作为配电保护最为常用，它有以下几个参数：(1) 过电流脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。
(2) 过电流长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。
断路器的基本特性
额定短路分断电流(工业用断路器Icu;家用断路器Icn)。 额定工作电压(Ue)： 这是断路器在正常(不间断的)的情况下工作的电压。 断路器还有其他的电压值以应对干扰，如第4.3小节所示。 额定电流(In) 这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。 例如： 额定电流In=125A，在环境温度为40C下的断路器会配备校准了的合适的过电流脱扣继电器(设定为125 A)。然而，如果适当地降低额定值，该断路器在更高的环境温度下也能使用。这样，在规定的温度限制内，断路器在50sC的环境温度下只能无限制承受或者60C环境温度下承受109A。 因此，可以通过降低过载继电器的脱扣电流整定值，并对断路器作出相应更改来降低断路器的额定值。使用耐高温的电子型脱扣器可以让断路器(如上所述降低额定值)在60C(或者甚至70C)的环境温度下工作。 备注:通常断路器(符合IEC 60947-2标准)的In等于开关设备的Iu，Iu为额定持续电流。 壳架等级额定值： 配备有不同电流整定值的过电流脱扣器的断路器，其最高的过电流脱扣器所能整定的电流值。 例如：施耐德NS630N断路器能配备4个150~630A的电子脱扣器。断路器的壳架电流为630A。   strong>过载继电器脱扣电流整定(I rth或I r)/strong> 除了易于替代的小型断路器，工业用断路器都配备有移动式，可拆除的，如可更换的过电流脱扣继电器。另外，为使断路器满足其所控制的电路的要求，以及避免安装粗电缆，通常脱扣继电器都是可调的。电流超过脱扣电流整定值Ir或Irth(两个名称都经常使用)，断路器就会跳闸。它还代表着断路器不跳闸时所能承受的最大电流。该值必须大于最大负载电流Isub>B/sub>，但是小于电路Iz所允许的最大电流。 热脱扣继电器通常可在0.7~10In范围内调整，但是如果使用电子设备，其调整范围会更大;通常为0.4~1.0In。 例(见图表27) 配有一个整定为0.9，400 A STR23SE过电流脱扣继电器的NS630N断路器，其脱扣电流整定值为 Ir=400 x 0.9=360(A) 备注:对于配有不可调过电流脱扣继电器的断路器，Ir=In。实例:对于C60N 20A断路器，Ir=In =20 (A)。 图表27:NS630N断路器举例，配有可以调节到0.9的STR23SE脱扣装置，给定Ir =360A。 (1)电流整定值是指用于过负荷和短路保护的热脱扣装置和“瞬时”电磁脱扣装置的工作电流。 短路继电器脱扣电流整定值(Im) 短路脱扣继电器(瞬时或短延时)用于高故障电流值出现时，使断路器快速跳闸。其跳闸极限Im： 由家用型断路器的标准如IEC 60898标准确定; 依据相关标准，特别是IEC 60947-2标准，由工业用断路器的制造商标出。 近来的断路器，有许多脱扣器可选，用户可以利用它使断路器的保护功能满足负载的特殊要求(见图表28,图表29和图表30)。 保护继电器的类型 过负荷保护 短路保护 家用型断路器 IEC 60898 /> "81"> 热磁 /> "108"> Ir=In /> "95"> 低整定值类型B 3In〈= Im〈5In /> "95"> 标准整定值类型C 5In〈= Im〈10In /> "95"> 高整定值类型D 10In〈= Im〈20Insup>①/sup> /> /tr> tr> "95"> 工业用② 模块断路器 /> "81"> 热磁 /> "108"> Ir=In固定值 /> "95"> 固定值低整定值类型B或Z 3.2In <固定值<4.8In /> "95"> 标准整定值类型C 7In〈固定值<10In /> "95"> 高整定值类型D或K 10In<固定值<14In /> /tr> tr> "95"> 工业用② 断路器 IEC60947-2 /> "81"> 热磁       电子 /> "108"> Ir=In固定值 可调范围： 0.7In〈= Ir〈In   长时延迟 0.4In〈= Ir〈In /> "285" colspan="3"> 固定值: Im =7~10In 可调范围: 低整定值:2-5In 标准整定值:5~10 In 短延时，可调范围: 1.5Ir〈= Im〈10Ir 瞬时(I)固定值I=12~15In /> /tr> /tbody> /table> /p> 注 ①大多欧洲制造商认为IEC标准中的50In高得不合实际(M-G=10~14In)。 ②对于工业用途，I EC标准没有规定值。上述值仅为通常使用的值。 图表28:用于低压断路器的过负荷和短路保护装置的电流脱扣范围。 & 图表29:断路器热磁保护系统的性能曲线。 图表30:断路器电子保护系统的性能曲线。 隔离特性： 如果断路器达到相关标准中规定的隔离开关(在其额定电压时)的所有条件，就适用于隔离电路。这时候，它就被称作隔离断路器，其前面标有这样的标志。   低压断路器短路脱扣特性(大致)与故障电流回路的cosФ有关。这个关联的标准值在某些标准中也确定过。额定短路分断能力(Icu或Icn)/strong>/span> 断路器的额定短路分断电流是断路器能够分断而不被损害的最高(预期的)电流值。标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量(总在最坏的情况短路下出现)假定为零。工业用断路器额定值(Icu)和家用断路器额定值(Icu)通常以kA均方根值的形式给出。 IEC 60947-2标准定义了Icu (额定极限短路分析能力)和，Ics额定运行短路分断能力)，以及一个有关Ics和Icu分属不同利用类别A(瞬时脱扣)和B(延时脱扣)的表格，如4.3所述。 在标准的指导下进行断路器额定分断能力的测试，包括: 操作顺序，包括一系列的操作，如短路关和开。 电流和电压相位。电流与电源电压同相时(电流cosФ=1)，电流的遮断要比在其他功率因数条件下容易得多。将电流在cosФ低滞后值时进行遮断是相当困难的;零功率因数(理论上)也是不易达到的。 实际上，所有的电力系统短路故障电流(或多或少)都存在滞后功率因数，该标准是通常情况下大多数电力系统有代表性的数值。一般而言，故障电流(特定的电压情况下)越高，故障电流回路中的功率因数就越低，如临近发电机或大型变压器。 下面的图表31是从IEC 60947-2标准中摘选出的，根据额定Icu将cosФ标准值同工业用断路器联系起来。 按照开一延时一关/开的顺序来测试断路器的Icu能力，作进一步测试以保证: 口 电介质耐受能力; 口 隔离(绝缘)性能; 口 过载保护的正常工作不会因为测试而受损。 p> table border="1" cellspacing="0" cellpadding="0"> tbody> tr> "284"> Icu /> "284"> cosФ /> /tr> tr> "284"> 6kA〈Icu〈=10kA /> "284"> 0.5 /> /tr> tr> "284"> 10kA〈Icu〈=20kA /> "284"> 0.3 /> /tr> tr> "284"> 20kA〈Icu〈=50kA /> "284"> 0.25 /> /tr> tr> "284"> 50kA〈Icu /> "284"> 0.2 /> /tr> /tbody> /table> /p> 图表31: Icu指故障电流电路(符合IEC 60947-2标准)的功率因数(cosФspan>)。/span>   在做最后选择时，熟悉下列低压断路器的次重要特征通常也是很有必要的。
德力西塑壳断路器系列产品说明书
辅助触头接线图
报警触头接线图
5
CDM1 塑壳断路器
普通型电动操作机构 ■ 电动操作机构：提供就地和远距离控制断路器进行合闸或分闸
普通型电动操作机构接线 电压 接线图
AC230V、AC400V
电子型电动操作机构 ■ 电动操作机构：提供就地和远距离控制断路器进行合闸或分闸
电子型电动操作机构接线图 电压 接线图
■
■
■
■
■
■
■
■ ■■ ■■
报警
■
■
■
■
■
■
■
■ ■■ ■■
转动手柄操作机构
■
■
■
■
■
■
■
■ ■■ ■■
电动操作机构
■
■
■
■
■
■
■
■ ■■ ■■
脱扣器/额定电流
热磁固定/ 额定电流 安装连接*
200/225/250/315/350/400
400/500/630
400/500/630/700/800
700/800/1000/1250
外形尺寸
L
L1
H
CDM1-63
116
91
95
CDM1-100
116
91
95
CDM1-225
157
106
100
CDM1-400
257
154
138
CDM1-630
254
154
143
CDM1-800
257
154
138
CDM1-1250
347
220
158
Delixi Electric
31-脱扣电流,额定电流,分断能力,壳架电流的区别教学文案
31-脱扣电流,额定电流,分断能力,壳架电流的区别额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
低压断路器电流参数的确定
低压断路器电流参数的确定一、断路器额定电流（指过流脱扣器额定电流）大于等于线路的计算负载电流断路器壳架等级额定电流是指框架或塑料外壳中所装的最大脱扣器额定电流，按等级选用。
由线路的计算电流来决定断路器的额定电流。
考虑到留有一定的裕度，负载的额定电流必须小于断路器的额定电流，一般选断路器的额定电流比实际负载电流大20％左右。
不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用。
由于负载线路的粗细及长短的关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
（1）当按线路的计算电流选择时，应能满足：I n≥I30式中，I n——断路器的额定电流，单位A；I30——线路的计算电流或实际电流，30指电路接通30s后的值，单位A。
为了防止越级脱扣，一般应该使前一级瞬时脱扣器的电流I n1为后一级的瞬时脱扣电流I n2的1.4倍。
当短路电流大于前级额定脱扣电流时，要想不使前一级跳闸，只让后级断路器跳闸，后一级断路器应选限流型。
也可以把前一级断路器选为延时型。
（2）应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算；当环境温度大于或小于校准温度值时，必须根据制造厂商提供的温度与载流能力修正曲线来调整断路器的额定电流值。
我国生产的电气设备，设计时取周围空气温度为40℃作为计算值，如果安装地点日最高气温高于40℃，但不超过60℃，因散热条件较差，最大连续工作电流应当适当降低，即额定电流应乘以温度校正系数K。
温度校正系数K由下式确定式中，Δt为断路器安装在控制柜内时，柜内外环境温度之差，它由控制柜的结构形式确定。
当柜外的环境温度为40℃时，一般抽屉柜内的温度约为55℃，密封柜约为60℃。
断路器允许使用的环境温度按国家标准GB 14048.2的规定为40℃时，断路器安装在柜内：①对于一般抽屉柜如GCK、GCL、GCS等，Δt =55℃-40℃=15℃；②对于密封柜，Δt =60℃-40℃=20℃。
断路器的壳架电流额定电流脱扣电流
断路器的壳架电流额定电流脱扣电流文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流（但相近）的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子，这种外壳可通过的最大额定电流就是壳架电流。
因此，同一壳架电流的断路器其额定电流可能不同，但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A 时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的、、5、10倍，就写成Ir=，、5In、10In等。
现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。
低压断路器的主要技术参数
低压断路器的主要技术参数
(1)额定电压
1)额定工作电压。
断路器的额定工作电压是指与开断能力及使用类别相关的电压值。
对多相电路是指相间的电压值。
2)额定绝缘电压。
断路器的额定绝缘电压是指设计断路器的电压值，电气间隙和爬电距离应参照这些值而定。
除非型号产品技术文件另有规定，额定绝缘电压是断路器的最大额定工作电压。
在任何情况下，最大额定工作电压不超过绝缘电压。
(2)额定电流
1)断路器壳架等级额定电流用尺寸和结构相同的框架或塑料外壳中能装入的最大脱扣器额定电流表示。
2)断路器额定电流就是额定持续电流，也就是脱扣器能长期通过的电流。
对带可调式脱扣器的断路器是长期通过的最大电流。
例如D210-100/330型低压断路器壳架额定电流为IOOA，脱扣器额定电流等级有15、20、25、30、40、50、60、80、IOOA等九种。
其中最大的额定电流I00A与壳架等级额定电流一致。
3)额定短路分断能力是指断路器在规定条件下所能分断的最大短路电流值。
1。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流:2. 断路器壳架等级额定电流Inm: 指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20 表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A 表示脱扣器额定电流，3300 中3 表示3 极，300 表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250 等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A 壳架等级额定电流中有100A，125A、160A、180A、200A、225A 脱扣器额定电流。
DZ20-100 和DZ20-225 两种壳架等级中都有100A 脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir 、Tr 、Ii 、Isd 、Tsd 参数含义Ir- 过载长延时脱扣电流整定值Tr- 过载长延时脱扣时间整定值Ii- 短路瞬时脱扣电流整定值Isd- 短路短延时脱扣电流整定值Tsd- 短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir ：脱扣器整定到动作的电流值。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2.电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
断路器主要参数与特性
断路器主要参数与特性断路器的特性主要有：额定电压Ue;额定电流In ;过载保护（Ir或Irth ）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器leu ；家用断路器Icn ）等。
额定工作电压（ue :这是断路器在正常（不间断的）的情况下工作的电压。
额定电流（In ）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。
短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。
额定短路分断能力（Ieu 或Ien ）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。
标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。
工业用断路器额定值（Ieu ）和家用断路器额定值（Ien ）通常以kA 均方根值的形式给出。
短路分断能力（Ies ）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》（GB14048.2- 94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释：断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；獭定电压 分斷能力 醍流導级 操作手柄品牌ABB 电流 32A 规格SH202 接线 压板接线板 名称小型断路器空气开关 安装 导轨安装 待征C 型 功能 过栽/短路保护 极数2P 认证 CCC. CE 等 电压 220V 保廨 终身质保额定极限短路分断能力的试验程序为 O — t — CO其具体试验是：把线路的电流调整到预期的短路电流值（例如380V , 50kA ）,而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过 50kA 短路电流，断路器立即开断（open 简称0）,断路器应完好，且能再合闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

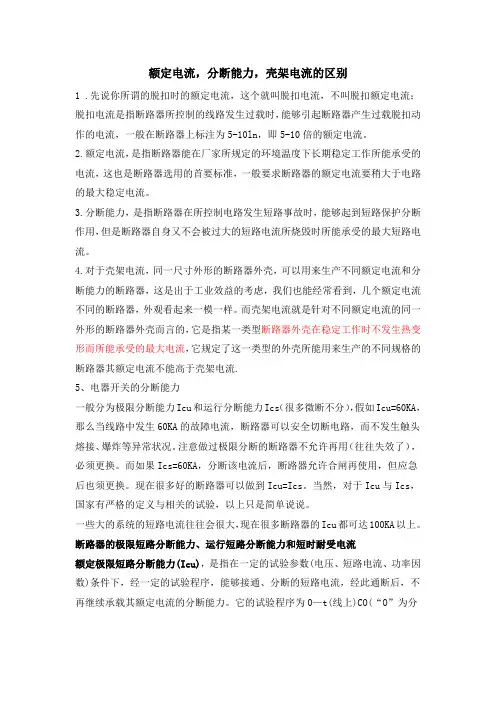

断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流（但相近）的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子，这种外壳可通过的最大额定电流就是壳架电流。
因此，同一壳架电流的断路器其额定电流可能不同，但其安装尺寸是相同的。

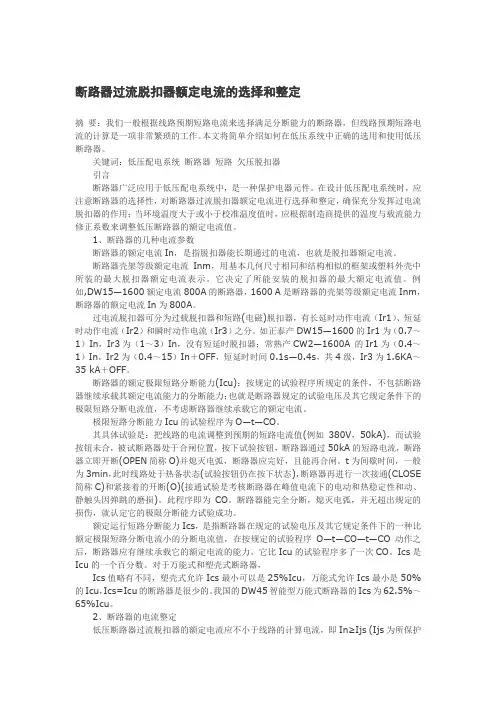

断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

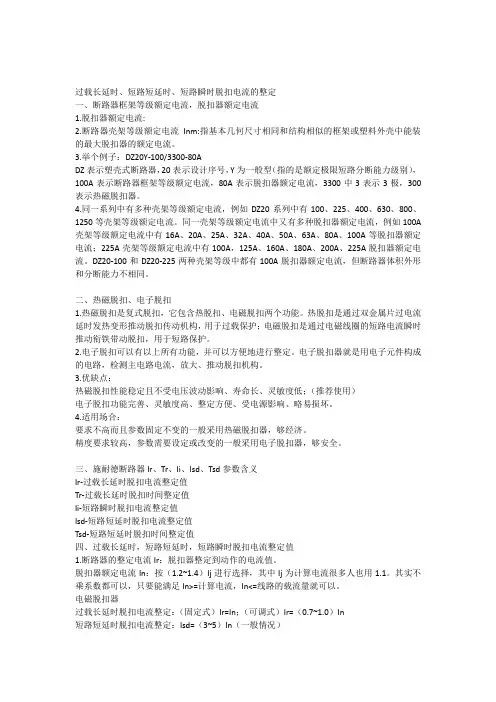

脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电
流In的倍数，是动作电流值，例如：过电流整定到电流的1.2、1.3、5、10倍，就写成Ir=1.2In，1.3In、5In、10In等。
现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。
一般情况下是：额定电流相同、而壳架电流大的断路器，它的分断能力大一些。
如何理解壳架等级电流与脱扣器额定电流之间的区别与联系，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流。
如果选择DZ20-100/40的断路器，那就是在正常情况下，当电流超过40A的时候，断路器会跳闸；如果断路器失灵，当电流超过40A但小于100A的时候，断路器不会损害，电流仍然通过断路器；如果电流超过100A，断路器就被烧毁了，是这样理解么？
还有选购塑壳断路器的时候需要提供的参数有哪些,只说电压等级,脱扣电流就可以了吗？脱扣电流是怎么计算出来的，与额定电流的关系是什么？。
