31-脱扣电流,额定电流,分断能力,壳架电流的区别
几个断路器参数的含义-塑壳断路器参数含义是什么
几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。
电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
带你详细了解断路器上面的参数含义
带你详细了解断路器上面的参数含义
NM1-100S/3300
N 表示企业代号
M 表示塑壳式断路器
1 表示设计序号
100 表示额定电流
S 表示分段能力特征代号（S:标准型；H：较高型；R限流型）3300：第一个数：3表示3极开关，如果是4表示4极开关。
第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。
第三、四数：00表示无附件。
如果是：则表示
08、报警触头
10、分励脱扣器
20、辅助触头
30、欠电压脱扣器
40、分励脱扣器、辅助触头
50、分励脱扣器、欠电压脱扣器
60、两组辅助触头
70、辅助触头、欠电压脱扣器
18、分励脱扣器、报警触头
28、辅助触头、报警触头
38、欠电压脱扣器、报警触头
48、欠电压脱扣器、辅助触头、报警触头
58、分励脱扣器、欠电压脱扣器、报警触头
68、两组辅助触头、报警触头
78、辅助触头、报警触头、欠电压脱扣器
In 额定电流
Ui 额定绝缘电压
Ue 额定工作电压
Uimp 额定冲击耐受电压
Ii=10In 10倍额定电流、
50Hz 频率
Icu 额定极限短路分段能力Ics 额定运行短路分段能力什么样的课程才是真正的实战课？。
断路器的各种电流具体含义解析
断路器的额定电流1n与断路器壳架等级额定电流lnm的区别2011-05-30 15:12断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
' }+ m2 i% `. n8 s——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
举例来说断路器的壳架电流是400A，那么该断路器的额定电流将小于等于400A，可以为400,250,100,50等等。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
塑壳断路器各种分断能力关系
塑壳断路器各种分断能力关系额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。
额定极限短路分断能力leu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。
额定运行短路分断能力les：在额定电压以及规定使用和性能条件下, 开关能保证正常关合的最电大短路峰值电流。
额定短时耐受电流lew：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。
分断能力分断能力是指断路器开关的一种特殊功能。
目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），如同空调分为IP、2P O与其额定电流无必然联系。
电器开关的分断能力一般分为极限分断能力leu和运行分断能力les （很多微断不分），假如Icu=60KA,那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA,分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到levies。
当然，对于leu与les,国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的leu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力（leu）,是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t （线上）C0（“0”为分断，t为间歇时间, 一般为3min, “CO”表示接通后立即分断）。
试检后要验证脱扣特性和工频耐压。
额定运行短路分断能力（les）,是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t （线上）co—t （线上）co。

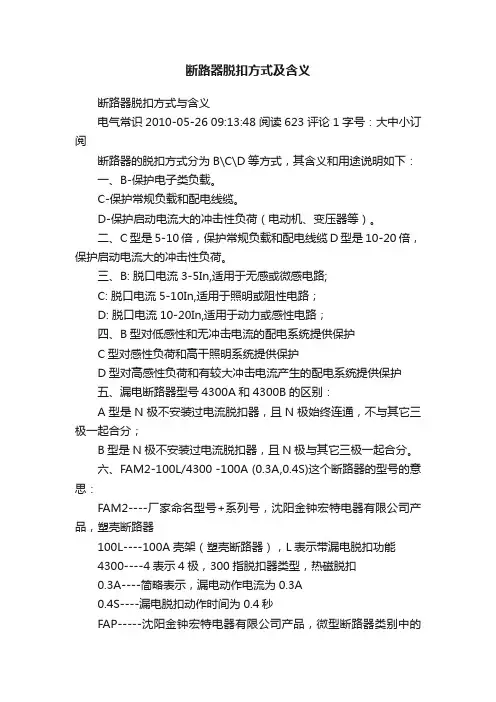

断路器脱扣方式及含义
断路器脱扣方式及含义断路器脱扣方式与含义电气常识2010-05-26 09:13:48 阅读623 评论1 字号：大中小订阅断路器的脱扣方式分为B\C\D等方式，其含义和用途说明如下：一、B-保护电子类负载。
C-保护常规负载和配电线缆。
D-保护启动电流大的冲击性负荷（电动机、变压器等）。
二、C型是5-10倍，保护常规负载和配电线缆D型是10-20倍，保护启动电流大的冲击性负荷。
三、B: 脱口电流3-5In,适用于无感或微感电路;C: 脱口电流5-10In,适用于照明或阻性电路；D: 脱口电流10-20In,适用于动力或感性电路；四、B型对低感性和无冲击电流的配电系统提供保护C型对感性负荷和高干照明系统提供保护D型对高感性负荷和有较大冲击电流产生的配电系统提供保护五、漏电断路器型号4300A和4300B的区别：A型是N极不安装过电流脱扣器，且N极始终连通，不与其它三极一起合分；B型是N极不安装过电流脱扣器，且N极与其它三极一起合分。
六、FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号的意思：FAM2----厂家命名型号+系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器），L表示带漏电脱扣功能4300----4表示4极，300指脱扣器类型，热磁脱扣0.3A----简略表示，漏电动作电流为0.3A0.4S----漏电脱扣动作时间为0.4秒FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关125A/3----125A，3极七、断路器型号EZD-100E/3300 100A的含义：这是一个错误的型号书写方式。
EZD是施耐德电气的经济型塑壳断路器，型号应为：EZD100E/3P 100A100：壳架等级电流100AE：塑壳断路器的短路分断能力级别，E为较低级，M为较高级，H为高分断级别。
100A：塑壳断路器整定电流至于3300，则是国产塑壳断路器的断路器的规格代号。
31-脱扣电流,额定电流,分断能力,壳架电流的区别
额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
对断路器的额定电流使用两个概念
对断路器的额定电流使用两个概念，并给出如下定义：（1）断路器的额定电流In，是指脱扣器能长期稳定通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
（2）断路器壳架等级额定电流Inm，用断路器框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GB14048．2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择1只DZ20y-100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提及“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是必不可少的，它保证在配电系统正常运行时，断路器通断回路计算电流能力的大小。
2、脱扣器的电流参数断路器的脱扣器型式有欠电压脱扣器、分励脱扣器、过电流脱扣器等。
欠电压脱扣器分为瞬时动作和延时动作两种，欠电压瞬时动作脱扣器当电源电压下降到额定电压的35%~70%时应动作，欠电压延时脱扣器延迟时间一般为0~7秒，在1/2延迟时间内，电源电压若恢复到正常值的85%及以上时，断路器不断开。
分励脱扣器通电后可将断路器断开，在紧急情况下可远距离操作切断供电电源。
过电流脱扣器可以分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器作为配电保护最为常用，它有以下几个参数：(1) 过电流脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。
(2) 过电流长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。
塑壳断路器参数含义是什么
塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。
电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
31-脱扣电流,额定电流,分断能力,壳架电流的区别教学文案
31-脱扣电流,额定电流,分断能力,壳架电流的区别额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
断路器的壳架电流额定电流脱扣电流
断路器的壳架电流额定电流脱扣电流文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流（但相近）的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子，这种外壳可通过的最大额定电流就是壳架电流。
因此，同一壳架电流的断路器其额定电流可能不同，但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A 时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的、、5、10倍，就写成Ir=，、5In、10In等。
现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。
有关断路器型号中In Ir Inm的说明
有关断路器型号中In Ir Inm的说明有关断路器型号中In Ir Inm的说明2010-12-27 22：38一、In是过负荷脱扣器的额定电流，Ir是长延时过负荷脱扣器整定电流，Isd是短延时过负荷脱扣器的整定电流。
Im是瞬时(热磁)脱扣器整定电流。
国标《低压开关设备和控制设备低压断路器》GBl 4048.2-94(等效采用IEC947-2)对断路器的额定电流的概念有如下解释：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4~1×1n。
短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir 的倍数，倍数固定或可调，如Im=2~10×Ir。
对不可调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5~11×In。
对不可调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
对于交流，此电流值是预期短路电流的周期分量有效值，与额定短时耐受电流有关的时间至少为0.05s。
_二、1断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl 4048.2-94(等效采用IEC947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：--断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器参数含义高压断路器和低压断路器参数详解
断路器参数含义高压断路器和低压断路器参数详解1、断路器额定电流In。
是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流。
2、壳架等级额定电流。
代表断路器的外形大小的等级,以此表示断路器的最大额定电流。
如：施耐德NS160N TMD80，表示为施耐德NS160A壳架，N 表示极限分断能力在AC380/415V条件下为36KA，TMD80表示配电用热磁脱扣器额定电流为80A。
3、断路器短路分断能力：极限短路分断能力Icu。
它是在规定的电压、电流和cosΦ 的条件下，执行o-co两个试验程序，能完全分断和熄灭电弧，无超出规定的损伤(触头损伤和飞弧损伤)。
试品试后经受一定的工频耐压试验，且过载脱扣器在一定的整定电流下能正常脱扣。
满足规定的试验程序所规定的条件,不包括断路器连续承载其额定电流能力的分断能力。
它用预期分断电流(kA）表示（在交流情况下用交流分量有效值表示）。
额定运行（工作）短路分断能力Ics。
它是在规定的电压、电流和cos Φ的条件下，执行o-co-co三个试验程序，能完全分断，熄灭电弧，无超出规定的损伤。
试后试品除符合规定的工频耐压和过载脱扣器的验证试验外，尚须考核温升和操作性能(5％电寿命)的验证。
满足规定的试验程序所规定的条件,包括断路器连续承载其额定电流能力的分断能力．它用预期分断电流(kA)表示，相当于额定极限短路分断能力规定的百分数中的一档并化整到最接近的整数,它可用Icu的百分数表示(例如Ics=25[%]Icu)。
另一方面,当额定运行短路分断能力等于额定短时耐受电流时,它可以按额定短时耐受电流值（kA）规定之，只要它不小于相应的最小值。
如果使用类别A的Icu超过200kA，或使用类别B的Icu超过100kA,则制造厂可声明Ics值为50kA。
显然Ics比Icu的考核严格。
换言之，作了Ics试验后，产品还能继续使用，而Icu则不然，经过Icu试验后，产品不能再用。
断路器的壳架电流,额定电流,脱扣电流
断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流（但相近）的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子，这种外壳可通过的最大额定电流就是壳架电流。
因此，同一壳架电流的断路器其额定电流可能不同，但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A 额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A 等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的1.2、1.3、5、10倍，就写成Ir=1.2In，1.3In、5In、10In等。
现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。
概述断路器：断路器有两种型式：框架式断路器(ACB)和塑壳式.
断路器概述：断路器有两种型式：框架式断路器（ACB）和塑壳式断路器（MCCB）：a：框架式断路器：容量一般在630A~6300A之间，用于变压器出口侧，作为低压配电盘的进线开关、联络开关和大容量的馈电开关。
其特点是容量大，最大可到6300A，且具有短延时作用，可作上下级断路器之间的选择性配合，延时时间可在0.1~0.4秒之间选择。
b；塑壳式断路器：额定电流一般在63A~800A之间，用于配电线路馈出线开关和电动机的保护开关，随着制造技术的发展，塑壳式断路器的额定电流目前已达2000A。
此外，还有一种微型（或小型）断路器，额定电流为1A~63A，一般用于照明、小型电动机和控制回路。
怎样选择断路器：1. 额定电流：根据电动机的额定电流或配电线路的计算电流，先选择恰当的壳架等级额定电流，然后在这一等级中选择额定电流。
例如有一台水泵电动机，型号为Y255M-4，55KW，额定电流为103.6A，选用壳架电流为225A的CM1-225□型断路器（或壳架电流为160A的NS160□型），额定电流为125A。
2. 额定极限分断能力：根据配电柜上的母线短路电流I″，一般的负荷中心（PCC）可按变压器出口侧的短路电流确定，如果由电动机控制中心（MCC）供电，则要根据从PCC到MCC的距离和选用的电缆截面，计算出MCC母线上的短路电流值来选择。
例如上述的水泵电动机在上级变压器容量为1000KVA 时，短路电流值为32.1KA。
可选用CM1-255L（极限短路分断能力Icu为35KA，CM1-225C为25KA，CM1-225M为50KA），如果在同一段母线上都是向大容量的电动机供电，则要加上电动机短路时的反馈电流影响（可进行计算），如果无法计算时，则可以选CM1-225M型断路器。
如果上级变压器为1600KVA时，短路电流值为51.3KA，断路器应选用CM1-225H（极限短路分断能力Icu为85KA）。
上述举例是考虑供电系统容量为，实际上1600KVA变压器二次测的短路容量不会超过50KA，选用CM1—225M也是可以的，如果这台变压器都是向大容量的电动机供电，则应该选CM1-225H。
塑壳断路器各种分断能力关系
塑壳断路器各种分断能力关系额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。
额定极限短路分断能力Icu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。
额定运行短路分断能力Ics：在额定电压以及规定使用和性能条件下，开关能保证正常关合的最电大短路峰值电流。
额定短时耐受电流Icw：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。
分断能力分断能力是指断路器开关的一种特殊功能。
目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），如同空调分为1P、2P。
与其额定电流无必然联系。
电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu 都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)CO(“O”为分断，t为间歇时间，一般为3min，“CO”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
额定运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O—t（线上）CO—t(线上)CO。
塑壳断路器各种分断能力关系
塑壳断路器各种分断能力关系额定短路分断能力Icn：在规定条件下，断路器能保证正常开断的最大短路电流。
额定极限短路分断能力Icu：在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。
额定运行短路分断能力Ics：在额定电压以及规定使用和性能条件下，开关能保证正常关合的最电大短路峰值电流。
额定短时耐受电流Icw：在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。
分断能力分断能力是指断路器开关的一种特殊功能。
目前有36KA、50KA等规格，断路器的分断能力是指该断路器安全切断故障电流的能力（往往也是价格的决定因素），如同空调分为1P、2P。
与其额定电流无必然联系。
电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)CO(“O”为分断，t为间歇时间，一般为3min，“CO”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
额定运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O—t（线上）CO—t(线上)CO。
断路器上面的各种符号都代表什么？看看就知道
断路器上面的各种符号都代表什么？看看就知道NM1-100S/3300N 表示企业代号M 表示塑壳式断路器1 表示设计序号100 表示额定电流S 表示分断能力特征代号（S:标准型；H：较高型；R限流型）3300：第一个数：3表示3极开关，如果是4表示4极开关。
第二个数：3表示热磁脱扣器，如果是2就表示是电磁脱扣器；如果是1就表示无脱扣。
第三、四数：00表示无附件。
如果是：则表示08、报警触头10、分励脱扣器20、辅助触头30、欠电压脱扣器40、分励脱扣器、辅助触头50、分励脱扣器、欠电压脱扣器60、两组辅助触头70、辅助触头、欠电压脱扣器18、分励脱扣器、报警触头28、辅助触头、报警触头38、欠电压脱扣器、报警触头48、欠电压脱扣器、辅助触头、报警触头58、分励脱扣器、欠电压脱扣器、报警触头68、两组辅助触头、报警触头78、辅助触头、报警触头、欠电压脱扣器In 额定电流Ui 额定绝缘电压Ue 额定工作电压Uimp 额定冲击耐受电压Ii=10In 10倍额定电流、50Hz 频率Icu 额定极限短路分断能力Ics 额定运行短路分断能力学习者在阅读【全套】建筑电气施工工艺【全套】防雷与接地施工工艺【全套】建筑给排水及采暖施工工艺【全套】智能建筑施工工艺【全套】通风与空调施工工艺【全套】自动扶梯、自动人行道安装工程【全套】电力驱动的曳引式或强制式电梯安装工程【全套】建筑电气安装技术交底【全套】建筑给排水、采暖与卫生设备安装技术交底【全套】消防安装技术交底【全套】建筑通风与空调工程技术交底【全套】电气质量通病与治理措施【全套】给排水及采暖质量通病治理措施【全套】通风与空调质量通病与治理措施【全套】防雷接地质量通病与治理措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定电流，分断能力，壳架电流的区别
1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.
5、电器开关的分断能力
一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流
额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)CO(“O”为分
断，t为间歇时间，一般为3min，“CO”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
额定运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O—t（线上）CO—t(线上)CO。
短时耐受电流(Icw),是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常Icw 的最小值是：当In≤2500A时，它为12In或5kA，而In>2500A时，它为
30kA(DW45_2000的Icw为400V、50kA，DW45_3200的Icw为400V、65kA)。
运行短路分断能力的试验条件极为苛刻(一次分断、二次通断)，由于试后它还要继续承载额定电流(其次数为寿命数的5%)，因此它不单要验证脱扣特性、工频
耐压，还要验证温升。
IEC947_2(以及1997新版IEC60947_2)和我国国家标准
GB140482规定，Ics可以是极限短路分断能力Icu数值的25%、50%、75%和100%(B 类断路器为50%、75%和100%，B类无25%是鉴于它多数是用于主干线保护之故)。
上文提到的选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期
短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。
无论A类或B类断路器，它们的运行短路分断能力绝大多数是小于它的极限短路分断能力Icu的。
A类：DZ20系列Ics=50%～77%Icu，CM1系列Ics=58%～72%Icu，TM30系列Ics=50%～75%Icu，(个别产品Ics=Icu)。
B类：DW15系列Ics=60%左右的Icu，(个别的如630AIcs=Icu，但短路分断能力仅400V时30kA)，DW45系列Ics=62.5%～80%Icu。
不管是A类或B类断路器，只要它的Ics符合IEC947_2(或GB14048.2)标准规定的Icu 百分比值都是合格产品。
应提到的是，所有断路器的短路分断能力(无论是Icu还是Ics)都是周期分量有效值。
在短路试验中的“C0”的C(close接通)的电流是峰值电流Ich。
在试验
站进行短路分断试验时，电压、短路电流(有效值)和功率因数(cos)已调整好，它的接通电流也就被确定了。
接通电流试验(“C”试验)，是以峰值电流来考核触头和其他导电体承受的电动斥力和热稳定性的能力，有什么样的有效值电流
(分断电流)，在其相应的功率因数下，便有什么样的峰值电流，使用者毋须去考虑峰值电流这个参数。
