断路器的壳架电流 额定电流 脱扣电流
31-脱扣电流,额定电流,分断能力,壳架电流的区别
额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
断路器参数im ir isd io 含义
In是过负荷脱扣器的额定电流，Ir是长延时过负荷脱扣器整定电流，（热脱口）Isd是短延时过负荷脱扣器的整定电流。
（磁脱扣）Im是短延时（热磁）脱扣器整定电流。
之宇文皓月创作Ii 是短路瞬动呵护电流。
（电子式断路器中才有，其余参数热磁式断路器也有）Ui 额定绝缘电压Uimp 额定冲击耐压In是电子脱扣器的额定电流，Io是电子脱扣器的整定电流，Ir 是电子脱扣器的过载整定电流，Isd是短延时过负荷脱扣器的整定电流。
Im是瞬时（热磁）脱扣器整定电流。
国标《低压开关设备和控制设备低压断路器》GBl4048.2—94 (等效采取IEC947—2)对断路器的额定电流的概念有如下解释：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流暗示。
脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。
（参考断路器选择）短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。
对不成调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In 的倍数，倍数固定或可调，如Im′=1.5～11×In。
对不成调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流暗示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
断路器过流脱扣器额定电流的选择和整定
断路器过流脱扣器额定电流的选择和整定摘要：我们一般根据线路预期短路电流来选择满足分断能力的断路器，但线路预期短路电流的计算是一项非常繁琐的工作。
本文将简单介绍如何在低压系统中正确的选用和使用低压断路器。
关键词：低压配电系统断路器短路欠压脱扣器引言断路器广泛应用于低压配电系统中，是一种保护电器元件。
在设计低压配电系统时，应注意断路器的选择性，对断路器过流脱扣器额定电流进行选择和整定，确保充分发挥过电流脱扣器的作用；当环境温度大于或小于校准温度值时，应根据制造商提供的温度与载流能力修正系数来调整低压断路器的额定电流值。
1、断路器的几种电流参数断路器的额定电流In，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器壳架等级额定电流Inm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
它决定了所能安装的脱扣器的最大额定电流值。
例如,DW15—1600额定电流800A的断路器，1600 A是断路器的壳架等级额定电流Inm，断路器的额定电流In为800A。
过电流脱扣器可分为过载脱扣器和短路(电磁)脱扣器，有长延时动作电流（Ir1）、短延时动作电流（Ir2）和瞬时动作电流（Ir3）之分。
如正泰产DW15—1600的Ir1为（0.7～1）In，Ir3为（1～3）In，没有短延时脱扣器；常熟产CW2—1600A 的Ir1为（0.4～1）In，Ir2为（0.4～15）In＋OFF，短延时时间0.1s—0.4s，共4级，Ir3为1.6KA～35 kA＋OFF。
断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；也就是断路器规定的试验电压及其它规定条件下的极限短路分断电流值，不考虑断路器继续承载它的额定电流。
极限短路分断能力Icu的试验程序为O—t—CO。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50kA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA的短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
过载长延时、短路短延时、短路瞬时脱扣电流的整定-短延时脱扣时间
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。

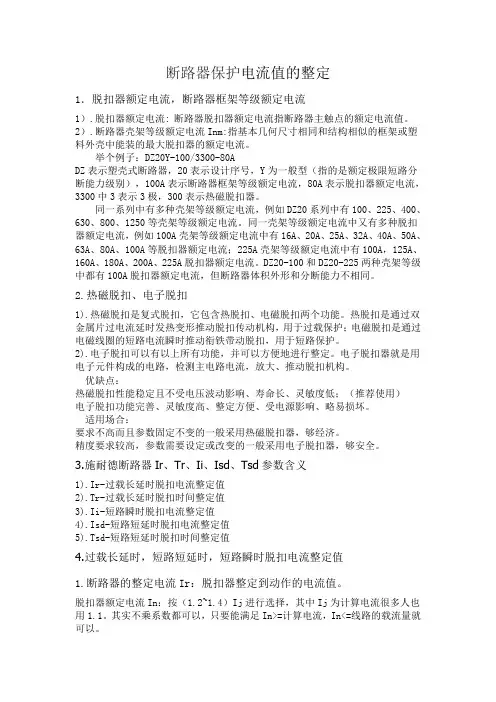

2.断路器保护电流值的整定
断路器保护电流值的整定1．脱扣器额定电流，断路器框架等级额定电流1）.脱扣器额定电流:断路器脱扣器额定电流指断路器主触点的额定电流值。
2）.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
2.热磁脱扣、电子脱扣1).热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2).电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
3.施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义1).Ir-过载长延时脱扣电流整定值2).Tr-过载长延时脱扣时间整定值3).Ii-短路瞬时脱扣电流整定值4).Isd-短路短延时脱扣电流整定值5).Tsd-短路短延时脱扣时间整定值4.过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
断路器的分断能力、壳架电流、脱扣电流有什么区别
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.
1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
对断路器的额定电流使用两个概念
对断路器的额定电流使用两个概念，并给出如下定义：（1）断路器的额定电流In，是指脱扣器能长期稳定通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
（2）断路器壳架等级额定电流Inm，用断路器框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GB14048．2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择1只DZ20y-100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提及“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
在选择断路器时，此参数是必不可少的，它保证在配电系统正常运行时，断路器通断回路计算电流能力的大小。
2、脱扣器的电流参数断路器的脱扣器型式有欠电压脱扣器、分励脱扣器、过电流脱扣器等。
欠电压脱扣器分为瞬时动作和延时动作两种，欠电压瞬时动作脱扣器当电源电压下降到额定电压的35%~70%时应动作，欠电压延时脱扣器延迟时间一般为0~7秒，在1/2延迟时间内，电源电压若恢复到正常值的85%及以上时，断路器不断开。
分励脱扣器通电后可将断路器断开，在紧急情况下可远距离操作切断供电电源。
过电流脱扣器可以分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器作为配电保护最为常用，它有以下几个参数：(1) 过电流脱扣器额定电流In，指脱扣器能长期通过的最大稳定电流。
(2) 过电流长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其Ir=In，可调式脱扣器其Ir为脱扣器额定电流In的倍数，如Ir=(O．4～1)×In。
断路器的参数
断路器的参数C45N小型限流断路器，分单极、双极、三级及、四级四大类，额定电流从1A-60A共分11种。
为了便于客户作正确的选择，先对断路器的主要参数的定义作如下介绍：一额定电流：IN当产品内流过的电流到达这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。
在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。
当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。
C45N型断路器的额定电流是在环境温度在+40℃下定义的。
以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。
当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。
国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。
同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。
原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。
原因之二是，不少DZ12的生产厂家为了防止超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。
在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。
是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。
二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。
主要用来描述断路器对分断短路电流的能力。
分断容量的单位是安。
C45N断路器是国内小型断路器中分断容量最大的一种断路器。
根据英国BS标准，额定电流为I—40安者，其分断能力可达6000A。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2.电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
31-脱扣电流,额定电流,分断能力,壳架电流的区别教学文案
31-脱扣电流,额定电流,分断能力,壳架电流的区别额定电流，分断能力，壳架电流的区别1 .先说你所谓的脱扣时的额定电流，这个就叫脱扣电流，不叫脱扣额定电流；脱扣电流是指断路器所控制的线路发生过载时，能够引起断路器产生过载脱扣动作的电流，一般在断路器上标注为5-10ln，即5-10倍的额定电流。
2.额定电流，是指断路器能在厂家所规定的环境温度下长期稳定工作所能承受的电流，这也是断路器选用的首要标准，一般要求断路器的额定电流要稍大于电路的最大稳定电流。
3.分断能力，是指断路器在所控制电路发生短路事故时，能够起到短路保护分断作用，但是断路器自身又不会被过大的短路电流所烧毁时所能承受的最大短路电流。
4.对于壳架电流，同一尺寸外形的断路器外壳，可以用来生产不同额定电流和分断能力的断路器，这是出于工业效益的考虑，我们也能经常看到，几个额定电流不同的断路器，外观看起来一模一样。
而壳架电流就是针对不同额定电流的同一外形的断路器外壳而言的，它是指某一类型断路器外壳在稳定工作时不发生热变形而所能承受的最大电流，它规定了这一类型的外壳所能用来生产的不同规格的断路器其额定电流不能高于壳架电流.5、电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
低压断路器电流参数的确定
低压断路器电流参数的确定一、断路器额定电流（指过流脱扣器额定电流）大于等于线路的计算负载电流断路器壳架等级额定电流是指框架或塑料外壳中所装的最大脱扣器额定电流，按等级选用。
由线路的计算电流来决定断路器的额定电流。
考虑到留有一定的裕度，负载的额定电流必须小于断路器的额定电流，一般选断路器的额定电流比实际负载电流大20％左右。
不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用。
由于负载线路的粗细及长短的关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
（1）当按线路的计算电流选择时，应能满足：I n≥I30式中，I n——断路器的额定电流，单位A；I30——线路的计算电流或实际电流，30指电路接通30s后的值，单位A。
为了防止越级脱扣，一般应该使前一级瞬时脱扣器的电流I n1为后一级的瞬时脱扣电流I n2的1.4倍。
当短路电流大于前级额定脱扣电流时，要想不使前一级跳闸，只让后级断路器跳闸，后一级断路器应选限流型。
也可以把前一级断路器选为延时型。
（2）应根据制造厂商提供的磁脱扣动作电流同电源频率变化系数来换算；当环境温度大于或小于校准温度值时，必须根据制造厂商提供的温度与载流能力修正曲线来调整断路器的额定电流值。
我国生产的电气设备，设计时取周围空气温度为40℃作为计算值，如果安装地点日最高气温高于40℃，但不超过60℃，因散热条件较差，最大连续工作电流应当适当降低，即额定电流应乘以温度校正系数K。
温度校正系数K由下式确定式中，Δt为断路器安装在控制柜内时，柜内外环境温度之差，它由控制柜的结构形式确定。
当柜外的环境温度为40℃时，一般抽屉柜内的温度约为55℃，密封柜约为60℃。
断路器允许使用的环境温度按国家标准GB 14048.2的规定为40℃时，断路器安装在柜内：①对于一般抽屉柜如GCK、GCL、GCS等，Δt =55℃-40℃=15℃；②对于密封柜，Δt =60℃-40℃=20℃。
关于低压断路器分断能力几个概念
关于低压断路器分断能力的几个概念极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)C0 (“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t (线上) C0。
短时耐受电流(Icw),是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。
低压断路器的电流参数摘要：本文分析低压断路器的各个电流参数的概念，提出选择低压断路器时就标定的电流参数和标定方法。
断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC94 7—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
断路器参数
断路器参数1．极限短路分断能力Icu——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。
试后还具有一定的介电耐压能力，但可不考虑继续承栽它的额定电流。
运行短路分断能力Ics——在规定的试验程序和试验参数下，电器能接通和分断的短路电流能力。
试后还具有一定的介电耐压能力，并且须考虑继续承栽它的额定电流。
短时耐受电流Icw——在规定的试验条件下，断路器能承载而不损坏的短时耐受电流值。
短时耐受电流Icw只适用于具有短路短延时特性的电器。
2.额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；额定电流较大，短路电流亦较大时，应选用万能式断路器。
一般选用原则为：(1)断路器额定电流≥负载工作电流；(2)断路器额定电压≥电源和负载的额定电压；(3)断路器脱扣器额定电流≥负载工作电流；(4)断路器极限通断能力≥电路最大短路电流；(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；(6)断路器欠电压脱扣器额定电压=线路额定电压。
3.断路器的短路分断能力≥线路的预期短路电流。
断路器的短路分断能力通常是指它的极限短路分断能力。
断路器有三个重要的短路电流分段能力指标，分别为：极限短路分断能力(Icu)、运行短路分断能力(Ics)和短时耐受电流(Icw)。
国内低压断路器的运行短路分断能力Ics绝大多数是小于它的极限短路分断能力Icu的。
我国国家标准GB140482规定，Ics可以是Icu数值的25%、50%、75%和100%。
设计人员在设计选用时只要符合断路器的极限短路分断能力≥线路预期短路电流就能满足要求了，有些设计者认定要按断路器的运行短路分断能力(Ics)≥线路预期短路电流来设计，其实是一种误解，也是不必要的.所以在选择时应先选用Ics值。
达到Icu极限值，断路器可能被损坏，不能使用了。
4.脱扣等级规定了从冷态开始，对称的三相负载在7.2倍整定电流时，不同的脱扣等级具有不同的脱扣时间：CLASS 10A 脱扣时间为2-10SCLASS 10 脱扣时间为4-10SCLASS 20 脱扣时间为6-20SCLASS 30 脱扣时间为9-30S5.除了脱扣等级，脱扣特性也是断路器一个非常重要的指标。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流:2. 断路器壳架等级额定电流Inm: 指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20 表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A 表示脱扣器额定电流，3300 中3 表示3 极，300 表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250 等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A 壳架等级额定电流中有100A，125A、160A、180A、200A、225A 脱扣器额定电流。
DZ20-100 和DZ20-225 两种壳架等级中都有100A 脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir 、Tr 、Ii 、Isd 、Tsd 参数含义Ir- 过载长延时脱扣电流整定值Tr- 过载长延时脱扣时间整定值Ii- 短路瞬时脱扣电流整定值Isd- 短路短延时脱扣电流整定值Tsd- 短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir ：脱扣器整定到动作的电流值。
过载长延时、短路短延时、短路瞬时脱扣电流的整定
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2.电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
断路器参数im ir isd io 含义
In是过负荷脱扣器的额定电流,Ir是长延时过负荷脱扣器整定电流, （热脱口）Isd是短延时过负荷脱扣器的整定电流.（磁脱扣）Im是短延时（热磁）脱扣器整定电流.Ii 是短路瞬动呵护电流.（电子式断路器中才有,其余参数热磁式断路器也有）Ui 额定绝缘电压Uimp 额定冲击耐压In是电子脱扣器的额定电流,Io是电子脱扣器的整定电流,Ir是电子脱扣器的过载整定电流,Isd是短延时过负荷脱扣器的整定电流.Im是瞬时（热磁）脱扣器整定电流.国标《低压开关装备和掌握装备低压断路器》GBl4048.2—94(等效采取IEC947—2)对断路器的额定电流的概念有如下说明：断路器的额定电流1n,是指脱扣器能长期经由过程的电流,也就是脱扣器额定电流.对带可调式脱扣器的断路器则为脱扣器可长期经由过程的最大电流.断路器壳架等级额定电流lnm,用根本几何尺寸雷同和构造类似的框架或塑料外壳中所装的最大脱扣器额定电流暗示.脱扣器额定电流1n,指脱扣器能长期经由过程的最大电流. 长延时过载脱扣器动作电流整定值Ir,固定式脱扣器其1r=In,可调式脱扣器其Ir为脱扣器额定电流1n的倍数,如1r=0.4～1×1n.（参考断路器选择）短延时电磁脱扣器动作电流整定值Im,为过载脱扣器动作电流整定值Ir的倍数,倍数固定或可调,如Im=2～10×Ir.对不成调式可在个中选择一恰当的整定值.瞬时电磁脱扣器动作电流额定值Im′,为脱扣器额定电流In的倍数,倍数固定或可调,如Im′=1.5～11×In.对不成调式可在个中选择一恰当的整定值.额定极限短路分断才能Icu是断路器划定的实验电压及其它划定前提下的极限短路分断电流之值,它可以用预期短路电流暗示.额定运行短路分断才能Ics是指断路器在划定的实验电压及其它划定前提下的一种比额定极限短路分断电流小的分断电流值,Ics 是Icu的一个百分数.额定短时耐受电流Icw是指断路器在划定的实验前提下短时光推却的电流值.对于交换,此电流值是预期短路电流的周期分量有用值,与额定短时耐受电流有关的时光至少为0.05s.。
脱扣器的参数
脱扣器的参数In是过负荷脱扣器的额定电流，Ir是长延时过负荷脱扣器整定电流，Isd是短延时过负荷脱扣器的整定电流。
Im是瞬时（热磁）脱扣器整定电流。
国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流的概念有如下解释：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。
短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。
对不可调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In的倍数，倍数固定或可调，如Im′=1.5～11×In。
对不可调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流表示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
对于交流，此电流值是预期短路电流的周期分量有效值，与额定短时耐受电流有关的时间至少为0.05s。

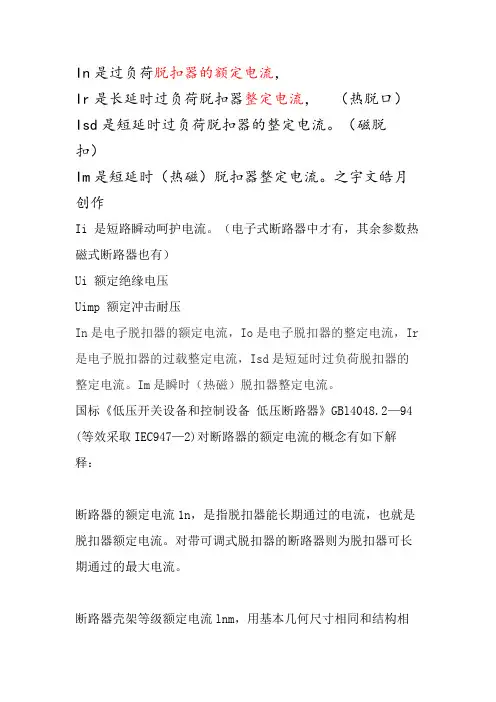

断路器参数im ir isd io 含义
In是过负荷脱扣器的额定电流，Ir是长延时过负荷脱扣器整定电流，（热脱口）Isd是短延时过负荷脱扣器的整定电流。
（磁脱扣）Im是短延时（热磁）脱扣器整定电流。
之有琴礁磷创作Ii 是短路瞬动呵护电流。
（电子式断路器中才有，其余参数热磁式断路器也有）Ui 额定绝缘电压Uimp 额定冲击耐压In是电子脱扣器的额定电流，Io是电子脱扣器的整定电流，Ir 是电子脱扣器的过载整定电流，Isd是短延时过负荷脱扣器的整定电流。
Im是瞬时（热磁）脱扣器整定电流。
国标《低压开关设备和控制设备低压断路器》GBl4048.2—94 (等效采取IEC947—2)对断路器的额定电流的概念有如下解释：断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流暗示。
脱扣器额定电流1n，指脱扣器能长期通过的最大电流。
长延时过载脱扣器动作电流整定值Ir，固定式脱扣器其1r=In，可调式脱扣器其Ir为脱扣器额定电流1n的倍数，如1r=0.4～1×1n。
（参考断路器选择）短延时电磁脱扣器动作电流整定值Im，为过载脱扣器动作电流整定值Ir的倍数，倍数固定或可调，如Im=2～10×Ir。
对不成调式可在其中选择一适当的整定值。
瞬时电磁脱扣器动作电流额定值Im′，为脱扣器额定电流In 的倍数，倍数固定或可调，如Im′=1.5～11×In。
对不成调式可在其中选择一适当的整定值。
额定极限短路分断能力Icu是断路器规定的试验电压及其它规定条件下的极限短路分断电流之值，它可以用预期短路电流暗示。
额定运行短路分断能力Ics是指断路器在规定的试验电压及其它规定条件下的一种比额定极限短路分断电流小的分断电流值，Ics是Icu的一个百分数。
额定短时耐受电流Icw是指断路器在规定的试验条件下短时间承受的电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器不可能每种规格设计一种外壳和接线端子。
不同额定电流（但相近）的断路器会使用同样一种外型体积甚至同样触头、同样的接线端子，这种外壳可通过的最大额定电流就是壳架电流。
因此，同一壳架电流的断路器其额定电流可能不同，但其安装尺寸是相同的。
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电
流In的倍数，是动作电流值，例如：过电流整定到电流的1.2、1.3、5、10倍，就写成Ir=1.2In，1.3In、5In、10In等。
现在一些电子脱扣器，它的过载长延时额定电流是可调的，所调整的电流，其实仍是额定电流，是可长期通过的最大电流。
一般情况下是：额定电流相同、而壳架电流大的断路器，它的分断能力大一些。
如何理解壳架等级电流与脱扣器额定电流之间的区别与联系，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流。
如果选择DZ20-100/40的断路器，那就是在正常情况下，当电流超过40A的时候，断路器会跳闸；如果断路器失灵，当电流超过40A但小于100A的时候，断路器不会损害，电流仍然通过断路器；如果电流超过100A，断路器就被烧毁了，是这样理解么？
还有选购塑壳断路器的时候需要提供的参数有哪些,只说电压等级,脱扣电流就可以了吗？脱扣电流是怎么计算出来的，与额定电流的关系是什么？。
