电子技术期中考试试卷
20汽1-3电子技术期中试卷
20汽1-3电子技术期中试卷1. 硅整流器中每个二极管在一个周期的连续导通的时间为（）周期 [单选题] *½⅓(正确答案)¼2. 硅整流发电机的中性点电压等于发电机直流输出电压的（）倍 [单选题] *½(正确答案)⅓¼3. 硅整流发电机每相绕组中产生的电动势有效值公式是 [单选题] *E=CNØ(正确答案)E=CnØE=CIØ4. 硅整流器的二极管能承受的最高反向电压是 [单选题] *Udmax=√⒉U线(正确答案)Udmax=U线Udmax=√⒉U5. 硅整流发电机中因二极管具有单向导电性，故不必装 [单选题] *调节器限流器断流器(正确答案)6. 当发动机起动不着火时，下列说法哪个是错错误的 [单选题] *可能是蓄电池容量低可能是无高压电可能是不来油可能是发电机有故障(正确答案)7. 汽车电源系统包括蓄电池、（）、电压调节装置等。
[单选题] *起动机发电机(正确答案)电动刮水器电动门窗8. 三相同步交流发电机的组成中用来产生三相交流电的是 [单选题] *转子总成定子总成(正确答案)电刷整流器9. 发电机 B+接线柱外部连接（） [单选题] *起动机电极柱蓄电池正极(正确答案)蓄电池负极整流器10. 交流发电机产生磁场的装置是（） [单选题] *定子转子(正确答案)电枢整流器11. 用跨接线短路法，可用于检查（）。
[单选题] *用电设备的绝缘性能线路有无短路现象线路有无断路现象(正确答案)B 或 C12. 二极管性能好坏，可利用万用表电阻挡测量其正、反向电阻来判断，一般来说（） [单选题] *正向电阻和反向电阻都越小越好正向电阻和反向电阻都越大越好正向电阻越小，反向电阻越大越好(正确答案)正向电阻越大，反向电阻越小越好13. 汽车上的发电机对蓄电池的充电采用充电方法为 [单选题] *定电压(正确答案)定电流脉冲快速去硫化14. 属于汽车用电设备的是 [单选题] *发电机前照灯(正确答案)蓄电池继电器15. 下列不属于蓄电池作用的是 [单选题] *发电(正确答案)储电供电电压稳定器16. 以下哪项检查不是在交流发电机解体后进行的？ [单选题] *利用示波器检测发电机输出电压的波形(正确答案)检查硅二极管的通断情况检查转子线圈的电阻值检查转子线圈和铁芯的绝缘情况17. 用万用表的两表笔分别测量交流发电机定子绕组三个端子中的任意两个，若三个阻值均相等，说明定子绕组为 [单选题] *正常(正确答案)短路断路不确定18. 充电警示灯属于 [单选题] *显示装置指示装置提醒装置故障报警指示装置(正确答案)19. 充电警示灯用来指示（）系统的工作情况 [单选题] *起动发电机电源(正确答案)蓄电池20. 当发电机电刷损坏时,发电机将不发电,其原因是电刷损坏后,将使 [单选题] *励磁电路断路(正确答案)一项绕组断路输出线路中断中性点输出线路中断21. 对于采用星形连接的交流发电机三项绕组来说，下面哪种说法是错误的 [单选题] *一定是对称绕组一定是用来产生交流电的每项绕组的首端连接一个炭刷(正确答案)一定是末端连接在一起22. 发电机B+接线柱外部连接 [单选题] *起动机电极柱蓄电池正极(正确答案)蓄电池负极整流器23. 发电原理是利用了（）作用 [单选题] *磁力线感应电场感应磁场感应电磁感应(正确答案)24. 发动机起动时，蓄电池可向起动机提供高达安培的起动电流 [单选题] *100～200100～300200～300200～600(正确答案)25. 关于电压表检修，甲说车载电压表显示的数值为蓄电池或发电机的端电压；乙说车载电压表显示的数值为点火系的高压电压你认为以上观点 [单选题] *甲正确(正确答案)乙正确甲乙都正确甲乙都不正确26. 检测某6管硅整流发电机的输出电流为48A，则可知通过每只硅管的电流为安培 [单选题] *16(正确答案)2412827. 交流发电机不充电故障原因，下列说法错误的是 [单选题] *充电指示灯故障(正确答案)发电机磁场绕组断路发电机定子绕组搭铁故障传动皮带过松28. 前照灯灯光暗的原因是（） [单选题] *电源电压低(正确答案)熔断丝烧断发电机电压过大灯光开关故障29. 检测内搭电压调节器时，使用试灯灯泡连接到调节器的哪两端？ [单选题] *B、EB、FE、F(正确答案)C、F30. 电压调节器触点控制的电流是发电机的 [单选题] *励磁电流(正确答案)电枢电流充电电流点火电压31. 发电机电压调节器工作不良，会使调节电压（），容易引起断电器触点烧蚀。
数字电子技术期中考试试卷
一、判断题（10分）1、若1AC =+C B ，则A+B ＝12、若A+B ＝A+C ，则B ＝C3、=⊕⊕C B A A ⊙B ⊙C4、n 个变量可组成2n 个最小项，对于变量的任意一组取值必有1=⋅j i m m （i ≠ j ）5、一个最简的逻辑式，实现的器件不一定是最少的6、一个输入端的与非门和一个输入端的或非门的功能是相同的7、一般TTL 门电路的输出端可以直接相连，实现线与8、欲将异或门作反相器使用，多余输入端直接接高电平9、并行加法器采用超前进位的目的是简化电路结构。
10、组合逻辑电路中的竞争冒险现象是由于输入信号经不同路径到达输出端的时延不同而引起的。
二、填空题（20分）1、十进制数5.625化为十六进制为 ，二进制数为 八进制数为2、二进制1011000化为8421BCD 码为 ，余3码为3、逻辑代数的三条重要规则是指＿＿＿＿ 、＿＿＿＿和＿＿＿＿4、AB+A C+BC=AB+A C 的对偶式为 。
5、逻辑函数F=A +B+C D 的反函数F =6、集电极开路门的英文缩写为 门，工作时必须外加 和 。
7、在TTL 三态门、OC 门、与非门和异或门电路中，能实现线与功能的门电路有＿＿＿＿、＿＿＿＿8、TTL 与非门的灌电流负载发生在输出 电平情况下，负载电流越大，则输出电平越9、消除竟争冒险的方法有 、 、 等三、化简（每小题5分）1、用代数化简（1）C B A C B A C B A Y ++= （2）ABC CD C A D AC Y +++=2、用卡诺图化简（1）D C B A C B A D C B A C B A AC Y ++++= （2）C B B A B A ABC Y ++++=四、设计一个数值比较器，该电路输入端接收两个二位二进制数A(A=A 2A 1)和B(B=B 2B 1) ,当A>B 时，输出Z 为1，否则Z 为0。
（10分）五、用门电路设计一个代码转换电路，将8421BCD 码转换为余3码，写出逻辑表达式，不必画出电路图。

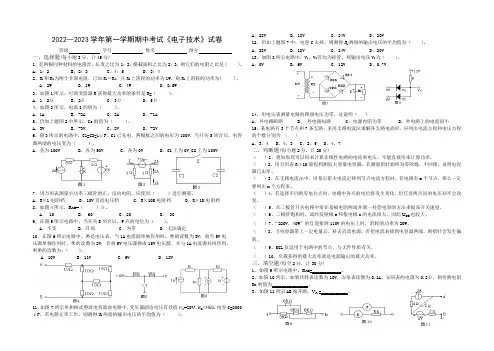

对口单招计算机专业电子技术期中试卷
2022—2023学年第一学期期中考试《电子技术》试卷班级学号姓名得分一、选择题(每小题3分，计45分)1、有两根同种材料的电阻丝，长度之比为1：2；横截面积之比为2：3，则它们的电阻之比是（）。
A、1：2B、2：3C、4：5D、3：42、R1和R2为两个并联电阻，已知R1＝R2，且R2上消耗的功率为1W，则R1上消耗的功率为( )。
A．2W B．1W C．4W D．0.5W3、如图1所示，可调变阻器R获得最大功率的条件是R=（）。
A、1．2ΩB、2ΩC、3ΩD、5Ω4、如图2所示，电流I的值为（）。
A、1AB、-2AC、2AD、-1A5、仍如上题图2中所示，Us的值为（）。
A、3VB、-3VC、2VD、-2V6、图3所示的电路中，C1=C2=1μF，C1已充电，两极板之间的电压为100V，当开关S闭合后，电容器两端的电压变为（）。
A、各为100VB、各为50VC、各为0VD、C1上为0V,C2上为100V7、用万用表测量小功率三极管的正、反向电阻，应使用（）进行测量。
A、R×1电阻档B、10V直流电压档C、R×10K电阻档D、R×1K电阻档8、如图4所示，R AB=（）Ω。
A． 10 B． 60 C．20 D． 309、在图5所示电路中，当开关S闭合后，P点的电位为（）。
A．不变 B．升高 C．为零 D．无法确定10、在图6所示电路中，○V是电压表，当1A电流源单独作用时，○V的读数为3V；而当5V电压源单独作用时，○V的读数为2V；若将5V电压源换成15V电压源，并与1A电流源共同作用，则○V的读数为：（）。
A．10V B．11V C．9V D．12V11、如图7所示单相桥式整流电容滤波电路中，变压器副边电压有效值U2=20V，R L=50Ω，电容C=2000μF，若电路正常工作，则测得R L两端的输出电压的平均值为（）。
A、28V B、18V C、24V D、20V12、仍如上题图7中，电容C去掉，则测得R L两端的输出电压的平均值为（）。
模拟电子技术期中考试卷
模拟电子技术期中考试卷
1.（10分）两级阻容耦合放大电路如图所示，已知T 1的g m =1ms ，r ds =200k Ω， T 2的β=50，r be =1k Ω，⑴画出该放大电路的微变等效电路；
⑵求放大电路的电压放大倍数i O U U A .
../ ；
⑶求放大电路的输入电阻R i 和输出电阻R o ;
2. （10分）已知电路如图所示，T1和T2管的饱和管压降│U CES │＝3V ，V CC ＝15V ， R L ＝8Ω。
选择正确答案填入空内。
（1）电路中D1和D2管的作用是消除 。
A ．饱和失真
B ．截止失真
C ．交越失真
（2）静态时，晶体管发射极电位U EQ 。
A ．＞0V
B ．＝0V
C ．＜0V
（3）最大输出功率P OM 。
A ．≈28W
B ．＝18W
C ．＝9W
（4）当输入为正弦波时，若R 1虚焊，即开路，则输出电压 。
A ．为正弦波
B ．仅有正半波
C ．仅有负半波
（5）若D1虚焊，则T1管 。
A ．可能因功耗过大烧坏
B ．始终饱和
C ．始终截止
U
o
CC。
中职电子技术基础期中试题
2023年-2024年度第二学期 中等职业技术学校22 级 船舶 专业 电子技术基础 科目期中检测试卷（A 卷） 考试形式：闭卷■、开卷□ 出卷人：康洋 考试时间： 60分钟一、判断题（本大题共10小题，每小题3分，共30分，请将其答案写在答题卡内。
）1.制造半导体器件用得最多的是硅和碳两种材料。
2.纯净的半导体称为本征半导体，它的导电能力是很弱的 。
3. PN 结加正向电压导通，加反向电压截止，这是 PN 结的重要特性——“单向导电性”。
4. 正向特性是指给二极管加正向电压（二极管正极接高电位，负极接低电位）时的特性。
5. 二极管导通后，二极管两端的电压会一直增加。
6. 三极管里面有PN 结结构，因此三极管具有单向导电性。
7.三极管可以用两个二极管拼接而成。
8.发射极电流的方向，箭头朝外的是 NPN 型三极管，箭头朝内的是 PNP 型三极管。
9.三极管的发射极和集电极可以互换。
10.三极管电流放大的实质是：用较小的基极电流控制较大的集电极电流。
二、单项选择题（本大题共10小题，每小题4分，共40分，请将其答案写在答题卡内。
）1. 从 PN 结的 P 区引出的电极为二极管的正极，又称（ ）。
A.阳极 B.阴极 C.负极 D.亮极2.硅管的“死区电压”为（ ）。
A.0.1VB.0.3VC.0.5VD.0.7V 3.硅材料二极管两端的电压降为（ ）。
A.0.1VB.0.3VC.0.5VD.0.7V 4.三极管的发射极用符号（ ）可以表示。
A.cB.eC.bD.a 5. 三极管实现电流放大作用的条件是（ ）。
A. 发射结正偏，集电结反偏B. 发射结正偏，集电结正偏C. 发射结反偏，集电结正偏D. 发射结反偏，集电结反偏 6. NPN 型三极管中，当V C >V B >V E ，三极管处于（ ）A.共射极放大电路B. 共集电极放大电路C.共基极放大电路D.共阳极放大电路 7.以下哪项属于直流电的表示符号（ ）A.I BB. i bC. i BD. I b8.在某放大电路中， 测的三极管三个电极的静态电位分别为 0 V ， -10 V ， -9.3 V ， 则这只三极管是（ ）。

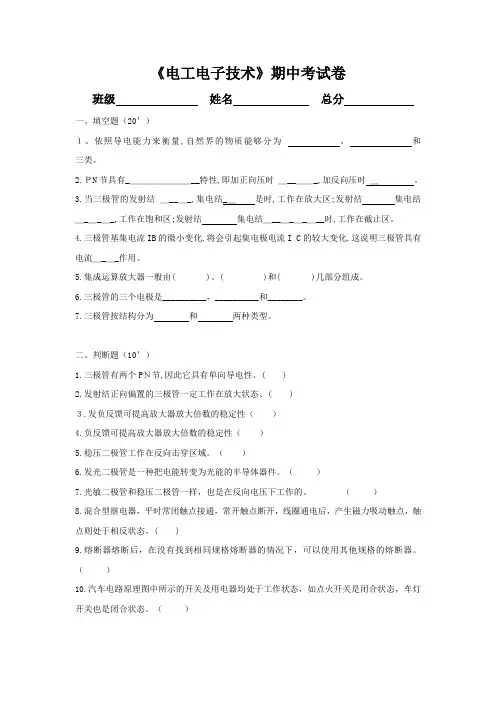

职高汽车班电子电工期中考试试卷
《电工电子技术》期中考试卷班级姓名总分一、填空题（20’）１、依照导电能力来衡量,自然界的物质能够分为、和三类。
2.ＰN节具有_＿＿＿＿＿＿＿__特性,即加正向压时＿__＿＿_,加反向压时＿。
3.当三极管的发射结＿__＿_,集电结_＿是时,工作在放大区;发射结集电结＿_＿_＿_,工作在饱和区;发射结集电结＿__＿_＿_＿__时,工作在截止区。
4.三极管基集电流IB的微小变化,将会引起集电极电流I C的较大变化,这说明三极管具有电流＿_＿_作用。
5.集成运算放大器一般由( )、( )和( )几部分组成。
6.三极管的三个电极是__________，__________和________。
7.三极管按结构分为和两种类型。
二、判断题（10’）1.三极管有两个PＮ节,因此它具有单向导电性、( )2.发射结正向偏置的三极管一定工作在放大状态、( )３.发负反馈可提高放大器放大倍数的稳定性（）4.负反馈可提高放大器放大倍数的稳定性（）5.稳压二极管工作在反向击穿区域。
（）6.发光二极管是一种把电能转变为光能的半导体器件。
（）7.光敏二极管和稳压二极管一样，也是在反向电压下工作的。
（）8.混合型继电器，平时常闭触点接通，常开触点断开，线圈通电后，产生磁力吸动触点，触点则处于相反状态。
( )9.熔断器熔断后，在没有找到相同规格熔断器的情况下，可以使用其他规格的熔断器。
（）10.汽车电路原理图中所示的开关及用电器均处于工作状态，如点火开关是闭合状态，车灯开关也是闭合状态。
（）三、选择题（20’）1.NＰＮ型三极管处于放大状态时,各极电压关系是( )Ａ、ＵＣ＞ＵB＞UE Ｂ、UＣ＞UＥ＞UB Ｃ、UＣ＜UＢ＜ＵＥＤ、UC＜UＥ<UＢ2.三极管的( )作用是三极管最基本和最重要的特性。
Ａ、电流放大 B、电压放大 C、功率放大 D、电压放大和电流放大3.单向晶闸管有三个电极，分别是（）A、阳极、阴极和基极；B、阳极、阴极和控制极；C、漏极、源极和控制极；D、阳极、基极和控制极。
中职《电子技术基础》期中考试题
中职《电子技术基础》试题一、单项选择题1.某硅二极管反向击穿电压为150伏，则其最高反向工作电压为（）A、约等于150伏B、可略大于150伏C、不得大于40伏D、等于75伏2. 晶体三极管工作在饱和状态时，它的集电极电流IC将（）。
A．随I B增加而增加 B．随I B增加而减少C．与I B无关，只决定于V c和R C3.单管共射放大器输入正弦电压，用示波器观察到输出波形的正半周被削顶，该放大器的静态工作点设置得 ( )A.正常B.偏低C.偏高D.无法确定4.稳压二极管稳压时，其工作在( )，发光二极管发光时，其工作在( )。
A．正向导通区 B．反向截止区 C．反向击穿区5、由NPN型三极管组成的基本共射放大电路的静态工作点设置不当时，输出波形容易产生失真，Q点偏高时的失真叫做失真，对应的输出电压波形将出现失真。
A 饱和；顶部B 饱和；底部C 截止；底部D 截止；顶部二、填空题1、晶体二极管加一定的电压时导通，加电压时，这一导电特性成为二极管的特性。
2.PN 结处于导通状态时电阻_______，处于截止状态时电阻_________。
3.用万用表“R x 1K"挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的_______极,与红管接触的是二极管的_______极。
4.晶体三极管有三种基本联接方式：接法、接法和接法。
5.试判断下图中各三极管处于何种工作状态，并指出管型。
管 型 （1）_______（2）_______（3）_______（4）_______ 工作状态 （1）_______（2）_______（3）_______（4）_______6.射级输出器晶体管的公共端是_______。
7.画直流通路时,将_______视为开路,其余不变;画交流通路时将_______视为_______，将直流电源视为_______。
8.在检测三极管管脚极性时，万用表黑表笔固定在某一管脚，红表笔分别接另外两管脚，两次阻值均较小，则黑表笔所接管脚为_________，三极管管型为_________。
期中考试-电力电子技术
一、填空题（10分）1．电力电子器件在实际应用中，一般是由控制电路、驱动电路和以电力电子器件为核心的主电路一个系统。
2．晶闸管有三个电极，分别是阳极、阴极和门极。
3．半控型电力电子器件控制极只能控制其开通，不能控制其关断。
4.三项半波可控整流电路中，当接电阻负载时，晶闸管所能承受的最大正向电压是U2，设U2为相电压有效值。
5.三相桥式全控整流电路中，6个晶闸管的触发脉冲相位按相序依次相差60°。
二、单项选择题（10分）1.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在 B 状态。
A、导通B、关断C、饱和D、不定2.晶闸管的伏安特性是指 C 。
A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系3.将直流电能转换为交流电能供给负载的变流器是D 。
A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器4.不能实现器件换流的电力电子器件为 C 。
A、GTOB、GTRC、SCRD、IGBT5.单相全控桥大电感负载电路中，晶闸管所能承受的最大正想电压为B 。
A、U2B、U2C、U2D、U26.单相桥式全控整流电路中，当负载为电阻负载时，晶闸管的移相范围B ；当负载为电感负载时，要求的晶闸管移相范围是A 。
A、0°-90°B、0°-180°C、90°-180°D、180°-360°7.三相桥式全控整流电路中，当负载为电阻负载时，要求的晶闸管移相范围是 B ；当负载为电感负载时，要求的晶闸管移相范围是 A 。
A、0°-90°B、0°-120°C、0°-150°D、0°-180°8.三相半波可控整流电路的自然换相点是 B 。
A、交流相电压的过零点B、本相相电压与相邻相电压正、负半周的交点处C、比三相不控整流电路的自然换相点超前30°D、比三相不控整流电路的自然换相点超前60°三、简答题（40分）1.画出晶闸管的电气符号，并简述晶闸管正常工作时的特性有哪些？2.使变流器工作于有源逆变状态的条件是什么？3.单相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最大的是哪一次？变压器二次电流中含有哪些次数的谐波？其中主要的是哪几次？答：其整流输出电压中，含有2K（K=1，2,，3……）次谐波，其中幅值最大的是2次谐波；变压器二次侧电流中含有2K+1（K=1，2,，3……）次谐波，即奇次谐波，其中主要的有3次、5次谐波。
电子技术基础与技能期中试卷
《电子技术基础与技能》第一学期期中试卷班级___________姓名___________学号______________一、单项选择题（每小题2分，共40分）1、以下特性中，属于半导体材料的性质有（ ）。
A ．掺杂性B ．光敏性C ．热敏性D ． 以上都是2、N 型半导体中，（ ）。
A ．多数载流子是电子B ．电子与空穴相等C ．多数载流子是空穴D ．无电子无空穴3、二极管正向导通时，呈现（ ）。
A ．零电阻B ．较小电阻C ．较大电阻D ．不稳定电阻4、主要用于计算机、脉冲或开关电路中的二极管为（ ）。
A ．整流二极管B ．检波二极管C ．开关二极管D ．发光二极管5、如图所示电路中，理想二极管12,VD VD 的工作状态为（ ）。
A ．12,VD VD 均导通B ．1VD 截止，2VD 导通C ．12,VD VD 均截止D ．1VD 导通，2VD 截止6、右图所示发光二极管，关于其引脚极性的说法，正确的是（ ）。
A ．长引脚为正极，短引脚为负极B ．长引脚为负极，短引脚为正极C ．这种发光二极管没有极性D ．无法判断7、用万用表检测小功率二极管的极性时，量程应选择（ ）。
A ．1R ⨯挡B ．10R ⨯挡C ．100R ⨯或1k 挡D ．10R k ⨯挡8、用指针式万用表不同电阻档测量二极管正向电阻时，测得的阻值不相同，其原因是（）。
A ．二极管质量差B ．万用表不同电阻档有不同的内阻C ．二极管有非线性的伏安特性D ．用指针式万用表测量的结果不准确9、用万用表检测发光二极管时，其正、反向电阻都为无穷大，则该发光二极管（ ）。
A ．正常B ．已被击穿C ．内部短路D ．内部开路10、目前市场上常见的型号为14007N 的二极管是（ ）。
A ．整流二极管B ．稳压二极管C ．发光二极管D ．变容二极管11、图所示三极管，其引脚从左到右依次为（ ）。
A ．,,b c eB ． ,,c b eC ． ,,e b cD ． ,,e c b12、测得某电路中几个硅材料三极管的各极电位如图所示，试判断（ ）管处于正常放大状态。
职业高中《电子技术》期中考考试题及答案
2018——2018年度第二学期高一年级《电子》期中考试试卷一、判断题<每空1分，共10分）1.二极管导通时，电流是从负极流出，正极流入的。
< ）2.硅和锗是制作半导体的主要材料。
< ）3.按照两个PN结组合方式的不同，三极管可分为硅三极管和锗三极管。
< ）4.整流的主要目的是将交流电源变换成脉动的直流电压。
< ）5.单相桥式整流电路在输入交流电压的每半周内都有两只二极管导通。
< ）6、三极管的c、e极可以互换。
< ）7、二极管的型号基本能反映其所用半导体材料、性能、类别极质量。
< ）8、放大电路采用分压式偏置电路，主要目的是为了提高输入电阻。
< ）9、同一只三极管的直流放大系数和交流放大系数数值上很接近，在应用时可相互代替。
< ）10 只要在放大电路中引入反馈，就一定能使其性能得到改善。
< ）二、选择题<每空2分，共20分）1、实际功率放大电路时采用< ）放大电路。
A、甲类B、乙类C、甲乙类D、丙类2、单管甲类功率放大电路结构简单，但最大的缺点是< ）。
A、有交越失真B、效率低C、易产生自激D、输出功率小3、分压式的偏置电路利用< ）的负反馈来稳定工作点A、基极电阻B、集电极电阻C、发射极电阻D、电容4、单向桥式整流电容滤波电路中，在满足RLC≥<3~5）T/2时，负载电阻上的平均电压估算为< ）b5E2RGbCAPA、1.1U2B、0.9U2C、1.2U2D、0.45U25、三极管是一种< ）的半导体。
A、电流控制B、电压控制C、功率控制D、频率6、三极管工作在饱和区时的条件是< ）。
A、发射结正偏，集电结饭偏B、发射结反偏，集电结正偏C、发射结正偏，集电结正偏D、发射极正偏，集电极正偏7、整流的目的是< ）。
A、将交流变为直流B、将高频变为低频C、将直流变为交流D、将正弦波变为方波8、测得放大电路的开路输出电压为6V，接入2kΩ负载电阻后，其输出电压降为4V，则此放大电路的输出电阻R0为<）p1EanqFDPwA、R0=1kΩB、R0=2kΩC、R0=4kΩD、R0=6kΩDXDiTa9E3d9、如果用万用表测得二极管的正、反向电阻都很小，则二极管< ）。
电工电子技术期中试题
电工电子技术期中试题一、选择填空(1)、下图方框代表电源或负载，已知U = 220V，I = -1A，其中哪一个方框是电源？（）(2)、下面说法正确的是（）。
a、电源的实际输出功率一定等于其额定功率b、电源的实际输出功率决定于负载的大小c、电源的实际输出功率与负载的大小无关(3)、图１所示的电路中Ａ点的电位V A为（）。
a、12Vb、- 4Vc、+4V(4)、在ＲＣ串联的交流电路中，下列表达式正确的是（）。
(5)、在两个阻抗串联的交流电路中，以下表达式正确的是（）。
a、Z = Z1 + Z2 ，b、|Z|=|Z1|+|Z2|，c、(6)、正弦交流电路的电压= 30∠15ºV，= -3∠-160ºV , 该电路的性质是（）。
a、阻性b、感性c、容性(7)、三相交流电路的有功功率为（）。
(8)、当电路发生换路时，下面的说法中正确的是（）。
a、电感元件上的电压和电容元件中的电流不能突变b、电感元件中的电流和电容元件上的电压不能突变d、电阻元件的端电压和流过电阻的电流都不能突变(9)、关于三相异步电动机下面的说法正确的是（ ）。
a 、 在电源电压一定时，电动机起动转矩与负载的大小无关b 、 如保持电源电压不变，负载转矩增加，电动机转速上升c 、 电动机转速的大小与电源电压的高低有关(10)、变压器绕组的极性下面判断正确的是（ ）。
二、计算图２所示的电路中的电流I 。
三、在图３所示的电路中，已知：E = 50V ， Is = 3A ， R 1 = 10Ω， R 2 = 5Ω，R 3 = 5Ω，R 4 = 10Ω， 试求各支路电流。
四、正弦交流电路如图４，已知 I 1 = 10A，U 1 = 100V ，求电流Io ，电压Uo 。
五、图5所示电路中，R = X L = X C = 25Ω，将它们接成△，联接于线电压为220V 的对称三相电源上，求各端线上的电流。
期处于稳态，在t = 0时将电路中开关Ｓ合上，求：Ｓ闭合后（t ≥ 0）,电容元件的端电压u C(t)的变化规律。
秋季期《电子技术基础》期中考试试卷
秋季期《电子技术基础》期中考试试卷班学号：姓名：1.为了正确选用电阻器，必须了解电阻器的（）A.技术参数B.大小C.颜色D.长短2.电阻的单位（）A.ΩB.FC.HD.V3.电阻器的额定功率是指电阻器在一定气压和温度下长期连续工作所允许承受的（）A.最小功率B.最大功率C.被烧毁功率D.延长寿命功率4.用文字符号表示电阻器的阻值与误差，文字符号有R（Ω）、K、M、G、T，其中R表示（）A.（100）欧姆B.千欧（103）C.吉欧（109）D.兆欧（106）5.电阻器的颜色为棕色，它的倍系数是（）A.101B.102C.103D.1046.电阻色环颜色误差为±1％的是（）A.红B.棕C.金D.银7.测20Ω的电阻器时，应选用（）A. R×1挡B. R×10挡C.R×100挡D. R×10K挡8.电阻器阻值在1KΩ到100KΩ之间，标注单位为（）A. KB. M C . KM D. MΩ9.102表示标称容量为（）A. 102PB. 100PC.1000PD.120P10.6K8表示电阻器的阻值为（）A．6800Ω B. 680Ω C. 68Ω D. 68000Ω11.电路的组成不包括（）A.电源B.负载C.导线D.电动机12.电路中的主要物理量不包括( )A.电流B.电动机C.电位与电压D.电动势二、填空题（每空3分，共30分）1.常用的电工电子测量仪表主要有：、、、兆欧表、钳形电流表、功率表、电度表。
2.导体电阻的阻值不仅与导体自身的材料有关，而且与导体的长度成，与导体的横截面积成。
3.欧姆定律说明，流经负载的电流I与加在电路两端的电压成，与电路的电阻R成，用公式可表示为I= 。
4.电路的工作状态有三种，即开路、和。
三、判断题（把正确答案填在答题卡内.正确的打上√ , 错误的打上×，共15分）1.通路是指电路在正常工作情况下，电能从电源的一端流出，经负载后回到电源的另一端，构成闭合回路的状态。
中职《电子技术基础》期中试卷及及参考答案
中职《电子技术基础》期中试卷及及参考答案电子技术基础》期中试卷一、填空题（每空1分，共32分）班级：题号一二三四五六七八九总分得分1、晶体二极管加一定的电压时导通，加电压时，这一导电特性成为二极管的特性。
2.PN结处于导通状态时电阻_______，处于截止状态时电阻_________。
3.用万用表“Rx 1K "挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的姓名：_______极,与红管接触的是二极管的_______极。
4.场效应管是一种_____控制器件,是_______电压来控制漏极电流。
场效应管有_______场效应管和_______场效应管两大类,每类又有P 沟道和_______沟道的区分。
5.试判断下图中各三极管处于何种工作状态，并指出管型。
管型（1）_______（2）_______（3）_______（4）_______学号：工作状态（1）_______（2）_______（3）_______（4）_______6.Iceo称为三极管的_______电流，它反映三极管的_______，Iceo越_______越好。
7.画直流通路时,将_______视为开路,其余不变;画交流通路时将_______视为_______，将直流电源视为_______。
8.放大器的输入电阻_______,则放大器要求信号源提供_______越小,信号源负担就越轻。
放大器的输出电阻_______,放大器_______越强。
二、判断题（每题2分，共14分）l.放大器放大信号说明三极管的放大倍数起到了能量的晋升感化。
（）2.在根本共射极放大电路中,当电源电压Vcc增大时,若电路其他参数稳定,则电压放大倍数Av值应增大。
（）3.在共射极单管放大电路中,若电源电压不变,只要改变集电极电阻Rc就能改变集电极电流Ie值。
（）4.共基极三极管电路只能放大电压而不能放大电流。
（）5.二极管一旦反向击穿就会损坏。
《电子技术》期中考试题
《电子技术》期中考试题
班级姓名
1、写出下列电阻的阻值（写出单位）『55*1分』
223（）103()4R7()
R22()1M5()100()
色环电阻
黄紫红金（）橙蓝黑银（）红紫金金（）
绿蓝银金（）黄橙棕金（）灰红橙银（）
2、根据标称法，写出下列电容的容量（写出单位）
103（）224（）0.22（）
10n()2u2()82()
4m7()470()100u()
3.根据标称法，写出下列电容的名称（根据绝缘材料）
CJ()CD()CL()CB()
根据标称法，写出下列电阻的名称（根据材料）
RT()RJ()RX()
4、写出下列符号所代表的元件的名称
()()()()()()
（）（）（）（）（）
7、判断下列电路中二极管是导通还是截止【9*1分】
D1 D2 D3 D4 D5 D6
D7 D8 D9
8、判断下列电路中三极管是处于何种状态？（写在横线上）【9*2分】
9、根据所测电压数据判断下列电路中故障？【3*2分】
10、有一个同学想为自己的单放机做一个直流稳压电源，手头上的变压器输出电压为6V，
而单放机需要的电压为3V、电流为100mA。
请为他设计一个直流稳压电源电路，标出所用
元件参数，标出输出电压（电路图画在背面，必须用尺子作图）【图5分+参数5分】
声明：此资源由本人收集整理于网络，只用于交流学习，请勿用作它途。
如有侵权，请联系，删除处理。
电子技术基础期中考试试题
《电子技术基础》期中考试试题班级________ 姓名________一、填空题（每空2分，共44分）1、晶体管的输出特性主要分为3个区域，即______________、______________、______________。
2、使晶体管工作于放大状态的外部条件是发射结______________，集电结______________。
3、场效应管是一种______________控制器件。
4、反馈放大器是由______________和______________两部分电路组成。
5、放大电路有共______________、共______________、共______________三种组态。
6、在放大电路中，当输入信号一定时，静态工作点Q设置太低将产生______________失真；设置太高，将产生______________失真。
7、差动放大器中的差模输入是指两输入端各加大小_________、相位_________的信号；共模输入是指两输入端各加大小_________、相位_________的电压信号。
8、理想集成运放的Auo=____________;ri=___________;ro=_____________。
9、乙类功率放大器会产生一种被称为___________失真的非线性失真现象。
为了消除这种失真，应使乙类功率放大器工作在______________状态。
二、选择题（每小题2分，共20分）1、在下图所示电路中，（）图的指示灯不亮。
A B C D2、由理想二极管组成的的两个电路中，它们的输出电压分别是（）A、UR1=0 UR2=0B、UR1=0 UR2=8vC、UR1=8v UR2=0D、UR1=8v UR2=8v3、PNP型晶体管处于放大状态时，各极正确的电位关系是（）A、Vc>Ve>VbB、Vc>Vb>V eC、Vc<Vb<Ve4、在理想情况下甲类功率放大器的效率为（）；乙类功率放大器的效率为（）。
电工电子技术基础期中考试试题(含答案)
电工电子技术基础期中考试试题时间：60分钟满分：100分一、选择题（2分/题，共60分）1-5 6-1011-15 16-2021-25 26-301、直流电的文字符号为（）。
A ACB VC C DC2、电流的方向规定为（）移动的方向。
A 负电荷B 负离子C正电荷3、电流总是从高电位流向低电位，这一结论适用于（）。
A外电路 B 内电路 C 全电路4、某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为（）。
A 80ΩB 600ΩC 200Ω5、我国使用的工频交流电的频率为（）。
A 45HzB 60HzC 50Hz6、确定一个正弦量的三要素为（）。
A 最大值角频率初相位B 瞬时值周期初相位C 有效值周期相位差7、与参考点有关的物理量（）。
A 电流B 电压C 电位8、我国用电安全规定中把（）定为安全电压值。
A 50VB 100VC 36V9、在三相四线制中，相线与中性线之间的电压称为（）。
A 线电压B相电压 C 即是相电压也是线电压10、下列设备中，其中（）通常作为电源。
A发电机 B 电视机 C 电炉11、下列设备中属于电路组成中中间环节的是（）。
A连接导线 B 电源 C 白炽灯12、电动势的方向规定为（）。
A 由正极指向负极B 由负极指向正极C 不定13、周期T和频率f之间的关系正确的为（）。
A T=1/fB T=fC T与f无关14、汽车上常用的发电机是（）。
A 单相交流发电机B三相同步交流发电机 C 直流发电机15、已知某正弦量i=5sin(314t+30°)A，则其最大值为（）A。
A 5B 5C 1016、汽车稳压作用电路的作用是负载发生变化时，使其输出（）保持稳定性。
A 电流B电压 C 电功率17、二极管具有（）导电特性。
A 双向B 单双向C单向18、直流电动机的运动方向按（）定则判断定。
A 右手定则B 左右定则C 左手定则19、电动势与电压的方向（）。
A相反 B 相同 C 相逆20、变压器是根据（）原理而制成的。
中职 电升 电子技术期中考试试卷
电子技术期中考试试卷姓名： 班级：一、填空题：（每空2分，共40分）1．八进制数 (34.2 ) 8 的等值二进制数为 ；十进制数 98 的 8421BCD 码为 。
2．试写出下列图中各门电路的输出分别是什么状态（高电平、低电平）？（其中（A ）（B ）为TTL 门电路，而（C ）为CMOS 门电路）（A ） （B ） （C ）Y 1= Y 2= Y 3= 3．一个 JK 触发器有 个稳态，它可存储 位二进制数。
4． 有一个稳定状态和一个暂稳状态。
有两个稳定状态、有两个不同的触发电平，具有回差特性。
没有稳定状态，只有两个暂稳态。
以上三种电路均可由 外接少量阻容元件构成。
5．常用逻辑门电路的真值表如右图所示，则 F 1 、F 2 、F 3 分别属于何种常用逻辑门。
F 1 ，F 2 ，F 3 。
6．OC 门的输出端可并联使用，实现__ ____功能；三态门的输出状态有____________、 、 三种状态。
7．时序逻辑电路的输出不仅和____ ___有关，而且还与___ ____有关。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 ) 1.在四变量卡诺图中，逻辑上不相邻的一组最小项为：（ ）A ．m 1 与m 3B ．m 4 与m 6C ．m 5 与m 13D ．m 2 与m 82．L=AB+C 的对偶式为：（ ）A B F 1 F 2 F 3 0 0 1 1 0 0 1 0 1 1 1 0 0 1 1 1 1 1 01A . A+BCB . (A+B)C C . A+B+C D. ABC 3．属于组合逻辑电路的部件是（）。
A．编码器B．寄存器C．触发器D．计数器4．T触发器中，当T=1时，触发器实现（）功能。
A．置1 B．置0 C．计数D．保持5．指出下列电路中能够把串行数据变成并行数据的电路应该是（）。
A．JK触发器B．3/8线译码器C．移位寄存器D．十进制计数器6．某电路的输入波形 uI 和输出波形 uO下图所示，则该电路为（）。
电子技术基础期中试卷
《电子技术基础》试卷+答案一、填空题（每空1分，共35分）1.一个良好的差动放大电路，对_________信号有放大作用，对_______信号有抑制能力。
2.两个大小相等，极性________的输入信号称为共模信号；两个大小相等，极性_______的信号称为差模信号。
3.理想运放的输入电流I i≈、两输入端电位差V P-V N≈。
4.理想集成运放的开环放大倍数为；差模输入电阻为。
5.功率放大器按工作点在交流负载线上的位置分类有____________类功放、____________类功放和____________类功放电路。
6.运算放大器的两个输入端分别为和，前者的极性和输出端极性相反；后者的极性和输出端性相同。
7.与门电路的逻辑表达式为，或门电路的逻辑表达式为，非门电路的逻辑表达式为。
8.数字逻辑电路中三种基本逻辑关系是、和，能实现这三种逻辑关系的电路分别是、和。
9.逻辑电路的两种逻辑体制中，正逻辑的高电平用表示，低电平用表示；负逻辑的高电平用表示，低电平用表示。
10.TTL与非门LS00集成门电路电源电压V CC为_______V。
门槛电压V T为_______V。
11.三态门除了高电平、低电平两个状态外，还有第三个状态，这第三个状态常称为____________12.CMOS电路是由________管和_________管组成的互补电路。
CMOS电路的主要优点是_________、__________、____________、_____________。
二、选择题（每题2分，共20分）1、与乙类功放电路比较，甲乙类功放电路的主要优点是( )。
A.放大倍数大B.效率高C.无交越失真D.无法比较2、差分放大电路主要特点是（）。
A.放大倍数非常大B.电路左、右结构完全对称C.电路左、右结构完全对称，并且静态工作点不同D.电路左、右互补，完成对一个正弦波的放大作用3、集成运放输入级一般采用的电路是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职业教育中心2015年上学期期中考试卷
适用年级：科目：电子技术考试范围： 11章至 12章第一节
命题人：同科审核人：教研组长：
一、填空题（每小题1分，共30分）
1、万用表在欧姆电路中，红表笔为表内电池______极，黑表笔为电池______极。
2、目前用来制造半导体器件的材料主要是______和______。
3、PN结具有__________特性。
4、二极管的文字符号为______，图形符号为______。
5、根据三极管三个区半导体材料类型的不同，可以分为______型（图形符号为______）和______型（图形符号为______）。
6、三极管基极电流和集电极电流之和等于______电流。
7、三极管可工作在________、________和________ 三种不同的工作状态。
8、______ 二极管被简称为LED。
9、整流器由_________、________、________和_________四部分组成。
10、整流电路的作用是将交流电变为_________。
11、在桥式整流电路中，流过每个二极管的电流等于负载电流的_________。
12、按整流后输出的电压电流的波形，可分为________和________两种。
13、半导体中有两种载流子，分别是______ 和______。
14、___________即具有普通二极管的单向导电性，又可工作在反向击穿状态。
15、二极管按用途可分为___________、___________、___________等。
二、选择题（每小题2分，共30分）
1. 理想二极管的反向电阻为（）。
A 零
B 无穷大
C 约几百千欧
D 以上都不对
2. 二极管导通后，当流过它的电流增加一倍时，它两端的电压将（）。
A.增加一倍
B. 略有增加
C. 增加一倍以上
D.略有降低
3. 半导体具有的载流子为（）。
A．自由电子 B.空穴 C.自由电子和空穴 D.以上都不正确
4. 稳压管起稳压作用，是利用它的（）。
A 正向特性
B
单向导电性
C 双向导电性
D 反向击穿特性
5.稳压管反向击穿后，其后果为（）。
A 永久性损坏
B 只要流过稳压管的电流值不超过允许范围，管子不会损坏
C 由于击穿而导致性能下降
D 以上都不对
6. . 二极管两端加上正向电压时（）
A 一定导通
B 超过死区电压才导通
C 超过0.7V才导通
D 超过0.3V才导通
7. 对三极管放大作用的实质，下面说法正确的是（）
A 三极管可以把小能量放大成大能量
B 三极管可以把小电流放大成大电流
C 三极管可以把小电压放大成大电压
D 三极管可用较小的电流控制较大的电流
8．用直流电压表测得NPN型晶体三极管中集电极电位为4.3V，基极电位为4.7V，发射极电位为4V,则该管子的工作状态为（）
A．截止状态 B.饱和状态 C.放大状态
9.变容二极管工作时，应加（）
A.反向电压
B.正向电压
C.正向或者反向电压
10.单相桥式整流电路中，整流输出电压为（）倍的变压器次级电压。
A.1
B.0.45
C.0.9
D.2
11.单相整流电路中，二极管承受的反向电压的最大值出现在二极管（）
A.导通时
B.截止时
C.不通时
12、在单相桥式整流电路中，如果电源变压器二次侧电压有效值是U2,则每只整流二极管所承受的最高反向电压是（）
A、U2
B、2U2
C、22U2
13、如果晶体二极管的正反向电阻都很大，则该晶体二极管（）
A、正常
B、已被击穿
C、内部断路
14、N型半导体是在纯净的半导体中掺入微量的_____元素。
（）
A、三价
B、四价
C、五价
15.硅二极管的死区电压约为（）
A.0.2V
B.0.3V
C.0.5V
D.0.7V
1.（）三极管的交流放大倍数和直流放大倍数是两个不同的概念，但其值近似相等。
2. （）Ｎ型半导体的多数载流子是自由电子，因此Ｎ型半导体带负电。
3. （）因为晶体三极管由两个ＰＮ结组成，所以能用两个晶体二极管反向连接起来当晶体三极管使用。
4.（）二极管是根据PN结单向导电的特性制成的，因此二极管也具有单向导电性。
5.（）稳压管的动态电阻越小说明稳压性能就越好。
6.（）PN结反向截止，所以给PN结加反向电压时，没有反向电流产生。
7.（）一般来说，硅二极管的死区电压小于锗二极管的死区电压。
8.（）一般来说，晶体三极管的电流放大系数随温度升高而减小。
9.（）光电二极管正常工作时应该加正向电压。
10.（）浪涌电流的大小对整流二极管没有影响。
四．简答题（每题10分，共30分）。
1. 某一直流负载，电阻为1千欧，要求流过负载的电流为5毫安，如果用半波整流电路，试求整流变压器次级的电压值，流过整流二极管的平均电流以及整流二极管承受的最大反向电压。
2.三极管处于放大状态的内部条件和外部条件是什么？
3. 画出单相桥式整流电路的电路图。
