9针RS232接口定义

合集下载

9pin串口(RS232)引脚定义

9pin串口(RS232)引脚定义
RS232引脚定义
引脚定义符号
1载波检测DCD
2接收数据RXD
3发送数据TXD
4数据终端准备好DTR
5信号地SG
6数据准备好DSR
7请求发送RTS
8清除发送CTS
9振铃提示RI
常用串口芯片max232及引脚图
max232是一种把电脑的串行口rs232信号电平(-10,+10v)转换为单片机所用到的TTL信号点平(0,+5)的芯片,这个芯片的价格比较贵大约要6元,下面我来介绍一下max232引脚图以及max232和电脑串口的连接电路,RS232引脚定义。看下面的图。
max232典型应用电路
rs232引脚定义引脚定义符号载波检测dcd接收数据rxd发送数据txd数据终端准备好dtr信用串口芯片max232及引脚图max232是一种把电脑的串行口rs232信号电平1010v转换为单片机所用到的ttl信号点平05的芯片这个芯片的价格比较贵大约要6元下面我来介绍一下max232引脚图以及max232和电脑串口的连接电路rs232引脚定义

RS232_9针接口管脚与25针接口定义

RS232_9针接口管脚与25针接口定义

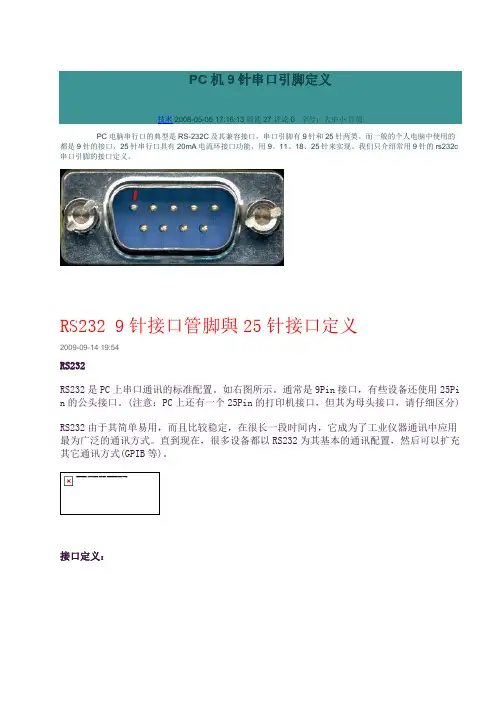

PC机9针串口引脚定义技术 2008-05-05 17:16:13 阅读27 评论0 字号:大中小订阅PC电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。

我们只介绍常用9针的rs232c 串口引脚的接口定义。

RS232 9针接口管脚與25针接口定义2009-09-14 19:54RS232RS232是PC上串口通讯的标准配置。

如右图所示。

通常是9Pin接口,有些设备还使用25Pi n的公头接口。

(注意:PC上还有一个25Pin的打印机接口,但其为母头接口,请仔细区分)RS232由于其简单易用,而且比较稳定,在很长一段时间内,它成为了工业仪器通讯中应用最为广泛的通讯方式。

直到现在,很多设备都以RS232为其基本的通讯配置,然后可以扩充其它通讯方式(GPIB等)。

接口定义:25Pin的串口接口定义与9Pin的接口定义相对应如下:RS232的每一支脚位都有它的功用,也有它讯号流动的方向,原来的RS232设计初衷是用来接调制解调器作传输用的,因此它的脚位意义通常也和调制解调器传输有关。

但是,现在用的RS232通讯连接,更多的是各种仪器和设备上。

而且应用的线路上,也越来越简化,有时只用到三根线即可:RXD、TXD和GND。

RS-232接口定义及连线RS-232/串口/异步口/com(通信)口严格的讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口。

远程通信终端设备 DTE ( Date Terminal Equipment )数据通信设备 DCE ( Data Communcation Equipment )DTE包括计算机、终端、串口打印机等。

(针输出)DCE通常有调制解调器(MODEM)和某些交换机com口。

(孔输出)RS-232C 标准中提到的“发送”和“接收”,都是站在DTE立场立场上。

9针串口定义

9针串口定义

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

RS232 DB9 计算机接口定义

RS232 DB9 计算机接口定义

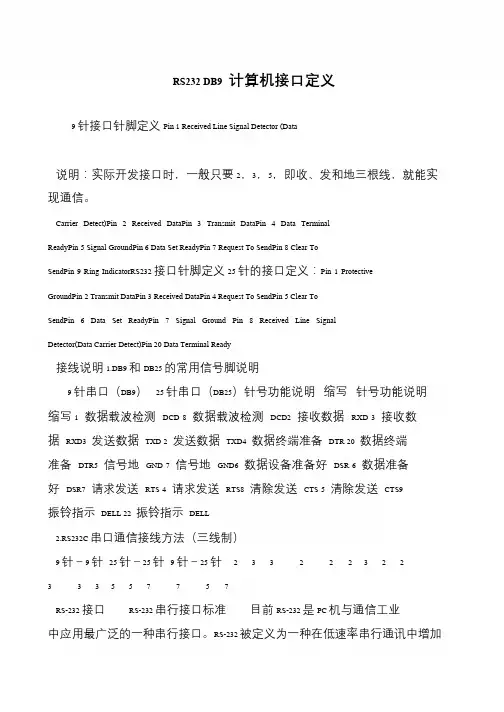

RS232 DB9 计算机接口定义9 针接口针脚定义Pin 1 Received Line Signal Detector (Data说明:实际开发接口时,一般只要2,3,5,即收、发和地三根线,就能实现通信。

Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear ToSendPin 9 Ring IndicatorRS232 接口针脚定义25 针的接口定义:Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear ToSendPin 6 Data Set ReadyPin 7 Signal Ground Pin 8 Received Line Signal Detector(Data Carrier Detect)Pin 20 Data Terminal Ready接线说明1.DB9 和DB25 的常用信号脚说明9 针串口(DB9)25 针串口(DB25)针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD 3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9振铃指示DELL 22 振铃指示DELL2.RS232C 串口通信接线方法(三线制)9 针-9 针25 针-25 针9 针-25 针 2 3 3 2 22 3 2 23 3 3 5 5 7 7 57RS-232 接口RS-232 串行接口标准目前RS-232 是PC 机与通信工业中应用最广泛的一种串行接口。

RS232接口引脚标准以及连接线相关说明

RS232接口引脚标准以及连接线相关说明

RS232接口引脚标准以及连接线相关说明9针串口公头定义9针公头与母头的对比: 注意,公头引脚号从坐到右,母头是从右到左.关于串口连接线的连接方式现在所有的接头都可以分为公头和母头两大类。

公头与母头:公头泛指所有针式的接头, 母头泛指所有插槽式的接头。

关于直连线与交叉线:直连线用于两边设备的接口定义不同的情况,比如RS232标准的DTE与DCE设备,就可以直连,即DTE的1脚和DCE的1脚可以直接相连,因为DTE与DCE的引脚定义不同,如DTE的2脚发正好对应着DCE的2脚收,这才是可以直连的原因,这才有了直连线。

而交叉线指的是,两边设备接口定义相同,那么必须设备A的2脚发对应设备B的3脚收,这样做成的线就是交叉线,现在两台计算机的网口用网线相连,需用交叉线,因为接口定义相同,但现在的网卡具有自适应功能,能够认出连接的线是直连线还是交叉线,自动完成通讯。

RS232的db9接口的连接线包括三种. 公对母线, 公对公, 和母对母线. 注意, 这三种连接线都分别有交叉线和直连线,所以总共有6中连接线.下边的一个示例为母对母交叉线.母对母交叉连接线的连接方式: 2,3号引脚交叉互联,其它引脚直连注意:1.区分电路中母头和公头的符号: 公头为插针, 母头为插孔,但有时画的不够明确, 最好是根据引脚号的顺序进行判断, 大头那一侧5个引脚,若引脚1到5为从左到右的顺序则为公头, 反之1到5为从右到左的顺序则为母头. 公头与母头插在一起时,两者同号引脚会对插在一起2.记住RS232标准接口关键的3个引脚号2,3,5: pin2-RX, pin3-TX, pin5-GND3.连接线连接好两个设备的串口后应保证两个串口引脚以匹配方式连接,即发送(pin3)对接收(pin2),地对地(pin5)。

而直连线同引脚号相连,故其两端必有一个是非标准接口,另一个是标准接口。

交叉线内部已做交叉匹配,故其两端可同为标准接口.4.直连线两端的接头同号引脚直接相连,用于连接标准接口和非标准接口的两个设备, 交叉线两端接头发送与接收交叉相连,用于连接两个都是标准接口的设备5.外设RS232端口可以是公头或母头, 电脑端口都是公头. 所以电脑与外设之间连接可以是交叉线或是直连线. 电脑与电脑之间连接则只能是交叉线, 外设与外设之间连接则可能是交叉线或直连线.6.通常情况下,标准接口采用公头,非标准接口采用母头。

9针串口引脚定义

9针串口引脚定义

9针串口引脚定义25针串口引脚定义
PC电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》
9针串行口的针脚功能:
1 载波检测(DCD)
2 接受数据(RXD)
3 发出数据(TXD)
4 数据终端准备好(DTR)
5 信号地线(SG)
6 数据准备好(DSR)
7 请求发送(RTS) 8清除发送(CTS) 9 振铃指示(RI)
RS-232C接口定义(25芯)针脚定义符号
1 频蔽地线
2 发送数据TXD
3 接收数据RXD
4 请求发送RTS
5 允许发送CTS
6 数据准备好DSR
7 信号地SG
8 载波检测DCD
9 发送返回(+)
10 未定义
11 数据发送(-)
12~17 未定义
18 数据接收(+)
19 未定义
20 数据终端准备好DTR
21 未定义
22 振铃RI
23~24 未定义
25 接收返回(-)。

RS232串口通讯接口定义及接线方法

RS232串口通讯接口定义及接线方法

RS232串口通讯接口定义及接线方法针脚定义符号
1 载波检测DCD
2 接收数据RXD
3 发送数据TXD
4 数据终端预备好DTR
5 信号地SG
6 数据预备好DSR
7 恳求发送RTS
8 清除发送CTS
9 振铃提示RI
RS-232C接口定义(25芯)
针脚定义符号
1 频蔽地线
2 发送数据TXD
3 接收数据RXD
4 恳求发送RTS
5 允许发送CTS
6 数据预备好DSR
7 信号地SG
8 载波检测DCD
9 发送返回(+)
10 未定义
11 数据发送(-)
12~17 未定义
18 数据接收(+)
19 未定义
20 数据终端预备好DTR
21 未定义
22 振铃RI
23~24 未定义
25 接收返回(-)
RS-232串口通信基本接线方法
目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(12m),可以用电缆线直接连接标准RS232端口(RS422,RS485较远),若距离较远,需附加调制解调器(MODEM)。

最为简洁且常用的是三线制接法,即地、接收数据和发送数据三脚相连,本文只涉及到最为基本的接法,且直接用RS232相连。

RS232C串口通信接线方法(三线制)
9-9针25-25针9-25针
2 3 2 3 2 2
3 2 3 2 3 3
5 5 7 7 5 7。

rs232if使用手册

rs232if使用手册

RS232接口是一种串行通信协议,常用于计算机与其他设备之间的数据传输。

以下是RS232接口的使用手册:一、接口定义RS232接口采用9针或25针的D型插头,通常在设备上会有DB9或DB25的标识。

其中,2脚为接地线(GND),3脚为发送线(TXD),5脚为数据终端设备线(DTR)和接收线(RXD)共用。

其他引脚功能因设备和协议而异。

二、连接方式1. 直连:用于近距离(小于15米)的设备间通信,如计算机与串口设备的连接。

2. 交叉连接:用于连接两个具有不同电气特性或端接电阻的设备,如PC与调制解调器或两个PC之间的连接。

3. 转换器连接:通过转换器实现不同电气特性的设备之间的通信,如通过RS232转USB转换器连接PC和串口设备。

三、通信参数1. 波特率:通信速率,常见的波特率有9600、19200、115200等,需要根据设备和协议的要求进行设置。

2. 数据位:用于传输数据的有效位数,常见的有5、6、7、8位。

3. 停止位:用于表示一个字符的结束,常见的停止位有1位和2位。

4. 奇偶校验:用于错误检测,可以选择奇校验或偶校验。

四、数据传输1. 发送数据:将需要发送的数据按照规定的通信参数进行格式化,通过TXD线发送出去。

2. 接收数据:从RXD线接收数据,并进行相应的格式化处理,得到需要的数据。

五、注意事项1. 在连接设备时,需要确保接口的引脚定义与设备的电气特性相匹配。

2. 在长时间未使用时,应将设备的电源关闭,以避免接口和设备损坏。

3. 在进行数据传输时,应确保设备的波特率、数据位、停止位和奇偶校验等参数设置正确。

RS232 (DB9)引脚定义

RS232 (DB9)引脚定义

RS232 (DB9)引脚定义1 :DCD :载波检测。

主要用于Modem通知计算机其处于在线状态,即Modem检测到拨号音,处于在线状态。

2 :RXD:此引脚用于接收外部设备送来的数据;在你使用Modem时,你会发现RXD指示灯在闪烁,说明RXD引脚上有数据进入。

3 :TXD:此引脚将计算机的数据发送给外部设备;在你使用Modem时,你会发现TXD指示灯在闪烁,说明计算机正在通过TXD引脚发送数据。

4 :DTR:数据终端就绪;当此引脚高电平时,通知Modem可以进行数据传输,计算机已经准备好。

5 :GND:信号地;此位不做过多解释。

6 :DSR:数据设备就绪;此引脚高电平时,通知计算机Modem已经准备好,可以进行数据通讯了。

7 :RTS:请求发送;此脚由计算机来控制,用以通知Modem马上传送数据至计算机;否则,Modem将收到的数据暂时放入缓冲区中。

8 :CTS: 清除发送;此脚由Modem控制,用以通知计算机将欲传的数据送至Modem。

9 :RI : Modem通知计算机有呼叫进来,是否接听呼叫由计算机决定PC串行接口串口定义(db9)PC/AT 机上的串行口是 9 针公插座,引脚定义为:Pin Name Dir Description1 CD <-- Carrier Detect2 RXD <-- Receive Data3 TXD --> Transmit Data4 DTR –> Data Terminal Ready5 GND —– System Ground6 DSR <-- Data Set Ready7 RTS --> Request to Send8 CTS <– Clear to Send9 RI <– Ring IndicatorDB9串口引脚定义作者:四叶草日期:2007-09-25字体大小: 小中大1.RS-232端(DB9母头/孔型)引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义 TXD RXD 地内部相连内部相连注:该口可直接插入计算机的COM口2.RS-232端(DB9公头/针型)引脚定义引脚序号 2 3 5 1、4、6 7、8信号定义 RXD TXD 地内部相连内部相连注:该口可接与计算机通讯的设备。

9针RS232-422-485接口定义

9针RS232-422-485接口定义

RS232接口RS232接口是1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”。

该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。

随着设备的不断改进,出现了代替DB25的DB9接口,现在都把RS232接口叫做DB9。

RS-232是现在主流的串行通信接口之一。

由于RS232接口标准出现较早,难免有不足之处,主要有以下四点:(1)接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

(2)传输速率较低,在异步传输时,波特率为20Kbps;因此在“南方的老树51CPL D开发板”中,综合程序波特率只能采用19200,也是这个原因。

(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。

(4)传输距离有限,最大传输距离标准值为50英尺,实际上也只能用在50米左右。

接口定义RS232(DB9)(与宋师兄告诉的接口定义一致~收发对于电脑而言)1 DCD 载波检测2 RXD 接收数据接口说明3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃提示接口电平RS232采用负逻辑电平:-15~-3:逻辑1;+15~+3:逻辑0;电压值通常在7V左右RS-422RS-422接口是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A 标准。

为扩展应用范围,EIA又于1983年在RS422接口基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

9针rs232串口接线图以及接线方法

9针rs232串口接线图以及接线方法

9针rs232串口接线图以及接线方法
描述
九针串口即RS-232接口,个人计算机上的通讯接口之一,由电子工业协会(Electronic Industries Association,EIA)所制定的异步传输标准接口。

通常 RS-232 接口以9个引脚(DB-9)或是25个引脚(DB-25)的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 和 COM2。

9针rs232串口接线图
串口接口定义
接线方法
检验仪器与微机的通讯主要是以RS232C标准接口为主,而串口的接线方法也有一定的标准,来了解一下。

标准接法
1、9对9(包括9针对9孔,9孔对9孔,9针对9针):
说明:以下的孔、针指串口线两端的串口,不过2、3有可能不交换
2-------------3
3-------------2
4-------------6
5-------------5
6-------------4
7-------------8
8-------------7
2、9对25(包括9孔对25孔,9孔对25针)
2-------------3 (备注:2、3有可能不交换)
3-------------2
4-------------6
5-------------7
6-------------20
7-------------5
8-------------4。

RS232_9针串口定义

RS232_9针串口定义

RS232_9针串口定义RS232-9针串口定义,也称为RS232-9D串口,是一种允许计算机和其他外部设备的信息和数据通信的机械连接接口,它主要由DB-9针连接器(也称为D“Sub 9针)组成。

RS232-9针串口定义有八个重要的连接:1.空载车连接(NC)2.接收数据(RXD)3.发送数据(TXD)4.数据准备就绪(DTR)5.请求发送(RTS)6.接收硬件流量控制(RXCTS)7.发送硬件流量控制(TXCTS)8.接地(GND)9.接口检测到(CCD)除了8个连接外,RS232-9针串口还有一个额外的连接+/-5Vdc,用于外部的电源参考。

RS232-9针比RS232-25针更小,仅只有9比25多,但是它们有很大的不同。

RS232-9针串口只有一种信号类型,就是TTL电压等级,比RS232-25针串口更先进一些。

RS232-25针串口对最大传输距离保持更加稳定,所以它被视为RS232-9针串口要优于RS232-25针串口。

RS232-9针串口和RS232-25针串口都有可编程的流量控制,可以动态确定不同数据流量下的处理效果,这两者可以用于大多数通信应用,但是RS232-9针串口的应用更加广泛,它对电源的需求比RS232-25针串口更少。

RS232-9针串口也支持RS232C、RS422、RS485等standards,同时也有一些特殊的定制的RS232-9针连接,可以支持更大的传输距离和更高的通信速率,这些特殊的RS232-9针连接器比一般的RS232-9针连接器要显得更加坚固耐用。

RS232-9针串口也可以用于控制远程设备、视频监控系统等,它定义的9针可以满足基本的数据传输需求,但如果要支持更高速的数据传输和更大的传输距离,就需要使用特殊的RS232-9针连接器了。

RS232的引脚的名称及位置和功能含义

RS232的引脚的名称及位置和功能含义

RS232的引脚的名称及位置和功能含义一、RS232接口简介1.按照接口类型分,可分为:•公口(Male):带针脚,可以插入到另外别的一端o•母口(Female):带针孔,被插入的那个o2.按照引脚个数分,有:•9针=9 pinso主流最常用的就是这个9针的RS232•25针=25 pinso目前很少用,此处不多介绍。

二、RS232引脚含义RS232引脚编号引脚名引脚名全称信号传输方向1 DCD Data Carrier Detect <—2 RXD Receive Data <—3 TXD Transmit Data —>4 DTR Data Terminal Ready —>5 GND System Ground —6 DSR Data Set Ready <—7 RTS Request to Send —>8 CTS Clear to Send <—9 RI Ring Indicator <—对于公口的引脚的含义,图示如下:对于公口和母口对应的关系,此图一目了然(各个引脚的名称,功能,传输方向,以及公口和母口的位置编号):三、RS232引脚的接法正常情况下,两个RS232接口,一个公口和母口,直接对应的插上互联,就可以使用了。

有时候,为了简化数据传输,仅仅使用最基本的引脚,即可实现数据传输了。

常见的有:1.不考虑流控制(握手协议),直接数据线和接地,即只用到:引脚3==TxD==发送数据引脚2==RxD==接受数据引脚5==GND==接地如下图:所以这时候,只需要连接对应的3,2,5三个引脚即可:。

电脑串口(9针)详细定义与使用说明

电脑串口(9针)详细定义与使用说明

电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

RS232 9针串口定义

RS232 9针串口定义

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-25 PIN-connector Name Dir Descriptionconnector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND-- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义 符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好 DSR7 信号地 SG8 载波检测 DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好 DTR21 未定义22 振铃 RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

RS232串口针脚定义
9针接口针脚定义:
Pin 1 CD Received Line Signal Detector (Data Carrier Detect)
Pin 2 RXD Received Data
Pin 3 TXD Transmit Data
Pin 4 DTR Data Terminal Ready
Pin 5 GND Signal Ground
Pin 6 DSR Data Set Ready
Pin 7 RTS Request To Send
Pin 8 CTS Clear To Send
Pin 9 RI Ring Indicator
9芯信号方向来自缩写描述
1调制解调器CD载波检测
2调制解调器RXD接收数据
3PC TXD发送数据
4PC DTR数据终端准备好
5GND信号地
6调制解调器DSR通讯设备准备好
7PC RTS请求发送
8调制解调器CTS允许发送
9调制解调器RI响铃指示器
注:调制解调器(在这里是一个例子,它可以是其它的RS232终端设备) 9针-25针rs232串口针脚定义
这种串口线用于连接两台针脚数量不一样的rs232接口计算机,串口线头是9 针母插头,另一头是25 针母插头如下图片所试:
<9针串口信号定义> <25针串口信号定义>
rs232串口信号引脚定义
D-Sub 9D-Sub 25
Receive Data22Transmit Data
Transmit Data33Receive Data
Data Terminal Ready46+8Data Set Ready + Carrier Detect
System Ground57System Ground
Data Set Ready + Carrier Detect6+120Data Terminal Ready
Request to Send75Clear to Send
Clear to Send84Request to Send
信号简称:TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND。
