基站铁塔初步验收操作手册

4 各质量控制点现场验收
2.1 铁塔安装
铁塔安装应具备的条件： 1.设计文件已通过会审； 2.基础已验收； 3.构件齐全、并有预组装记录； 4.施工机具齐全，工程技术人员和现场操作人员已到位； 5.铁塔安装单位的施工组织设计或施工方案已审查；
4 各质量控制点现场验收
2.2 铁塔安装 验收程序 铁塔材料验收---进场复核基础根开---铁塔安装过程控制---垂
4 各质量控制点现场验收
1.6 铁塔基础
材料验收－水泥： 现场使用的水泥必须为 指定的厂家，要求第一 次基础验收时，该基站 所用的水泥数量全部运 到工地，现场验收时要 清点数量，核对品牌和 出厂时间，过期的水泥 严禁使用。
4 各质量控制点现场验收
1.7 铁塔基础
材料验收—钢材： 现场使用的钢材必须指 定厂家，如武钢及鄂钢 等，现场验收时要核对 钢号，检查是否生锈， 直径是否合格。
小组。在验收前召开验收准备会议，检查初验准备工作，统计施工自
检落实整改情况，确定验收方式以及验收时间、人员、车辆等的组织 安排，正式下发工程初步验收通知。 在进行工程初步验收时，验收小组成员应严格检查各单项工程的 施工工艺质量、设备性能的指标测试，审查工程竣工资料是否与现场 实际相符、现场签证是否及时准确等。
4 各质量控制点现场验收
2.5 铁塔安装 铁塔安装控制要点： 按照设计文件对铁塔 安装过程进行巡检。 用扭距扳手，测量螺 栓是否上紧。
4 各质量控制点现场验收
2.6 铁塔安装
铁塔安装控制要点： 在铁塔安装过程中,应随时 用经纬仪测试铁塔的垂直度。 对照图纸检查铁塔是否缺铁 件或漏装螺帽；检查从爬梯 引下来的扁铁是否用卡子卡 牢，是否美观，铁塔表面有 没有污染等内容。
1.10 铁塔基础 桩基础验收---桩笼： 重点：检查钢筋型号、 直径、品牌是否符合要 求，桩笼长度、直径， 箍筋间距、加密区长度 是否满足设计要求。
4 各质量控制点现场验收
1.11 铁塔基础 桩基础验收-拉锚钢 筋制作： 重点：检查钢筋型号、 直径、长度、品牌是 否满足设计要求。
4 各质量控制点现场验收
4 各质量控制点现场验收
2.12 铁塔安装
安全文明施工： 控制要点：铁塔 安装是高空作业， 要检查作业人员 登高证，并进行 核对，检查安全 帽和安全带的正 确使用，确保人 员安全。
2 工程初验前的准备
施工质量的自检 工程正式验收前，首先由工程主管部门通知县市公司组织代维单 位、监理单位、施工单位进行现场初验，并根据省公司下发的鄂移工 字[2002]575号《GSM工程施工质量管理细则》、《基站工程质量检查 评分标准》等规范性文件对工程质量进行单项工程验收，工艺的质量
作为正式验收评定的重要依据和今后支付工程进度款的条件。
4 各质量控制点现场验收
2.7 铁塔安装 拉线塔安装控制要点： 按照设计文件对铁塔安装过程进行 巡检。对照图纸检查铁塔是否缺铁 件或漏装螺帽。 检查重点：拉锚坑回填土要到夯实； 拉锚埋深要满足设计要求；复核拉 线的对角线偏差是否符合规范要求； 安装过程中的临时固定措施是否可 靠等。
4 各质量控制点现场验收
4 各质量控制点现场验收
2.10 铁塔安装 塔脚包封： 铁塔安装完成后， 要对地锚螺栓进行 除锈，并及时进行 混凝土包封，要求 外型标准美观，包 封的混凝土，要具 有一定的强度。
4 各质量控制点现场验收
2.11 铁塔安装 地阻复测： 铁塔安装完成、塔 脚包封完成、接地 焊接完成后，要对 地阻再次进行复测， 保证焊接的质量合 格，提交合格的铁 塔工程，便于设备 完整及后续工作的 进行。
2.1 工程初验前的准备
施工质量的自检
最终合格后再由施工单位项目经理填写《工程竣工报验表》并签字 盖章后递交监理单位，然后由监理工程师组织施工单位负责人根据验收 规范的要求进行初验前的现场巡视抽查，若监理方发现问题应及时以书
面形式通知施工单位限期整改，待施工单位处理或返工完后，进行监理
复检，整改复检合格后，再向建设单位提出初验申请。
精细管理！
4 各质量控制点现场验收
1.8
铁塔基础 桩基础验收-桩孔： 重点：检查孔深、直 径、孔底部的扩孔、 是否按设计要求做混 凝土护壁
4 各质量控制点现场验收
1.9
铁塔基础 桩基础验收-拉线塔基坑： 重点：检查基坑深度、直 径、孔底部的宽度、防止坑 深度不够，拉盘放不到基坑 底部
4 各质量控制点现场验收
基站铁塔初步验收操作手册
精益求精 做最好的网络！
2008年.2月
目录
一、序言 二、基站铁塔初步验收操作手册
三、结束语
一.序言
精细管理！
为进一步落实省公司工程建设管理中心对G网工程建设质量的精细化 管理要求，总结以往工程中的工作经验、改进管理方法，抓好G网工程基 站铁塔初步验收工作中关键环节的质量控制,形成规范化的基站验收工作 的操作程序，省公司工建中心特组织分公司、监理、设计等单位进行编 制《基站设备及基站配套项目初步验收操作手册》，意在程序化、标准 化、图文结合的方式指导现场验收工作，特别是对各质量控制点的验收 进行严格把关，保证工程建设的质量。
4 各质量控制点现场验收

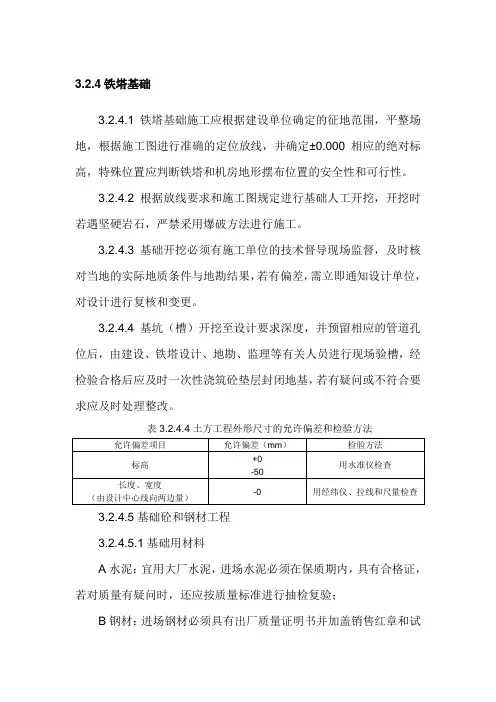

1.3 铁塔基础
测量放样验收标准： 基站基础的测量放样要在建设单位指定的范围内进行放 样，现场寻找标记物，不要超出征地范围，以免影响工程进 展，在基础测量放样时，要观察地形地势，要满足基础外的 边坡距离满足设计图纸要求，一般要求不小于3米，不具备 放样条件时，及时向监理反映情况，通过设计院进行设计变 更。 在拉线塔基础放样时，要综合考虑问题，给自建机房留出 位置，以免在塔建成后，无法施工机房。
4 各质量控制点现场验收
1.4 铁塔基础
材料验收—沙子： 现场使用的沙子设计要 求为中粗沙，一般要求 使用黄沙，现场验收时 要进行检查，要控制含 泥量和及配，沙子要干 净。
4 各质量控制点现场验收
1.5 铁塔基础
材料验收—石子： 现场使用的石子设计要 求为碎石和卵石，粒径 为2—4CM，一般要求使 用碎石，粒径均匀，干 净，现场验收时要重点 控制含泥量和及配，粒 径过大要求筛选，不干 净时要进行冲洗。
百度文库
2.8 铁塔安装 铁塔安装垂直度检查： 铁塔安装完毕后，必须进 行整体垂直度和高度的测 量校正，所有数据必须满 足规范要求，铁塔垂直度 允许偏差为1/1500塔高
4 各质量控制点现场验收
2.9 铁塔安装 接地扁铁焊接： 铁塔安装完成后，要 将基础预留的扁铁与 从铁塔引下的扁铁进 行焊接，并做防腐处 理，接头一律要求外 露，以便检查。
4 各质量控制点现场验收
1.20 铁塔基础 桩基础验收---地网的埋 设检查： 重点：检查地网和接地 极，材料的厚度、截面 尺寸和焊接质量，接头 需做防腐处理。地网埋 深不小于70CM。特殊地 区地网无法按设计施工 时，需通过设计单位进 行变更，监理进行签字 确认。
4 各质量控制点现场验收
1.21 铁塔基础 桩基础验收-地阻测试： 重点：检查地网外露的接 头数量满足设计预留要求， 用地阻仪测试地阻，要求 在晴天进行测试，四脚塔 要选两个对角分别进行测 试，要求测试结果小于5欧 姆。
目录
二、基站铁塔初步验收操作手册 1.成立工程质量监督小组 2.工程初验前的准备 3.成立验收工作小组
4.各质量控制点现场验收
5.召开验收总结会 6.竣工文件的移交
1 成立工程质量监督小组
事前施工质量控制 质量检查小组由维护单位和代维单位组成，负责对工程质量 进行监督管理。质量监督小组及随工人员不定期对隐蔽工程质量 进行检查，发现质量问题将对施工单位及随工人员进行处理。
直度检查---接地扁铁焊接---塔脚包封---测试地阻
4 各质量控制点现场验收
2.3
铁塔安装
铁塔材料验收： 检查构件数量、尺寸、 规格是否满足设计要求； 检查构件是否有变形、 镀锌层是否脱落；所有 材料是否有合格证书和 检测报告，检查镀锌层 的厚度。
4 各质量控制点现场验收
2.4 铁塔安装 进场复核基础根开： 铁塔施工单位进场后，要及时 对基础的施工质量进行复核， 包括基础根开、对角线尺寸、 水平等。基础施工质量不合格 或不具备安装条件时，及时和 监理单位联系，由监理单位通 知基础施工单位进行整改，避 免不必要的返工。拉线塔安装 时，要注意检查主基坑两侧的 拉锚与主基座是否在一条直线 上，对角线偏差要满足设计要 求，即角度小于5度。
4 各质量控制点现场验收
1.15 铁塔基础
桩基础验收-混凝土浇灌： 重点：检查混凝土配合比、严格 按照配合比进行配料，现场控制 水泥用量，监理必须进行旁站， 做好旁站记录，在浇灌过程中， 要防止地锚螺栓位移，浇灌过程 中要及时进行对角线的复核与纠 正。
4 各质量控制点现场验收
1.16 铁塔基础 桩基础验收-混凝土灌： 重点：检查混凝土配合比、 严格按照配合比进行配料， 现场控制水泥用量，进行 旁站，做好旁站记录，注 意拉线基坑开挖深度必须 达到2米。
4 各质量控制点现场验收 概述
为进一步提升工程的技术管理，提高工程参与者的监管力度, 明确工程中的一些具体做法, 保证完成工程前期的施工质量和后期验 收的交付使用。要求工程参与人员领会建设项目较多。基站铁塔初步 验收操作手册主要包括：铁塔基础、地网施工及接地、铁塔安装、土 建机房施工及装修、安全文明施工、检查工程现场签证、核对竣工文 件等10个项目的验收。要求每个分项项目都必须达到验收规范和设计 的要求，才允许通过该基站项目的验收。 下面我们就对上述各专业的验收质量控制点所要求达到的标 准以图文结合的方式进行详细介绍。
回填土层 必须夯实
4 各质量控制点现场验收
1.17 铁塔基础
不能有拼接
钢筋绑扎 焊接要正 确
4 各质量控制点现场验收
1.18 铁塔基础 在浇灌过程中，要防 止地锚螺栓位移，浇 灌过程中要及时进行 对角线的复核与纠正。
4 各质量控制点现场验收
1.19 铁塔基础 桩基础验收---土方回填及 承台外观检查： 重点：基础梁承台模板拆除 后，要及时进行回填土并对 混凝土进行养护，检查混凝 土浇灌质量，并对基础的对 角线再次进行复核，保证塔 塔施工单位进场后能顺利的 安装铁塔。
1.12 铁塔基础 桩基础验收-拉锚钢筋放： 重点：钢筋安放到 位后，要将坑内浮 土清理干净，支设 模板并固定。
4 各质量控制点现场验收
1.13 铁塔基础 桩基础验收-基础梁： 重点：检查钢筋型号、 锚固长度、梁截面的宽 度、保护层厚度、模板 支设是否牢固等内容。
4 各质量控制点现场验收
1.14 铁塔基础 桩基础验收-基础梁： 重点：检查地锚螺栓的 尺寸、塔脚的根开和对 角线的长度，防止螺栓 尺寸偏差导致铁塔无法 安装。
2.2 工程初验前的准备
竣工资料编制与审核
工程竣工后，施工单位应按要求及时编制工程竣工文件，并在工程 初验前10天内将编制好的竣工文件递交监理单位审查。 施工单位根据监理单位审查意见，将竣工文件整理后于初验前2～3 天将齐全、完整的竣工资料提交建设单位，准备工程初验。
3 成立验收工作小组
工程初步验收由建设单位组织，各县市分公司、维护、监理、施 工、设计、设备厂家、档案、财务等单位或部门的人员组成验收工作
4 各质量控制点现场验收
1.2 铁塔基础、地网施工及接地
验收程序
测量放样---材料验收---桩基础验收---基础梁验收--土方回填---复测基础根开及对角线---测试地阻
4 各质量控制点现场验收

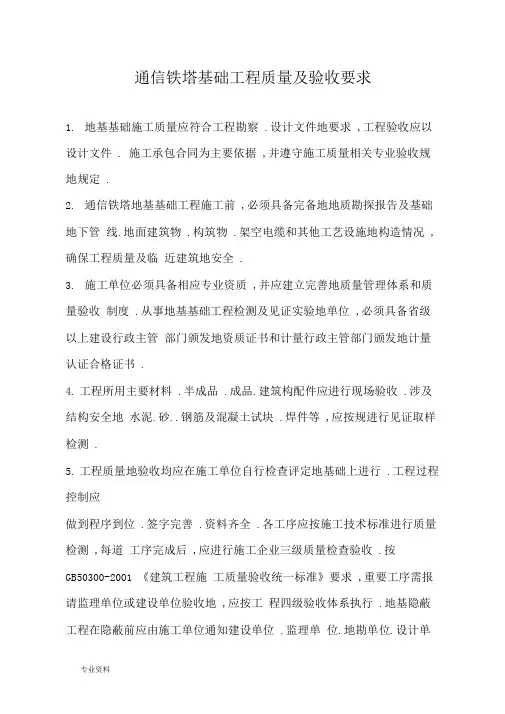

1.2 铁塔基础、地网施工及接地 铁塔基础验收资料 基础验收时施工单位需交验如下资料 设计文件（含设计变更通知和材料代用证明文件） 材料质量证明或材料复验报告 隐蔽工程记录 混凝土抗压强度试验报告 基础混凝土工程施工记录 土建基础复测记录 地阻测试记录（小于5欧姆） 在进行铁塔安装前必须进行基础施工验收并办理交接手续。
4 各质量控制点现场验收
1.1 基础隐蔽工程质量控制点
明确监理对隐蔽工程的现场管理制度,加强对监理单位的抽查和管理，
掌控监理人员数量及各关键环节到站次数，每星期定期交建设单位检查核
实。结合监理日志通过现场抽查的手段进行不定期检查和现场抽查，要求 每个基站隐蔽工程控制点建立全过程监理影像文档资料备案制度，在单项 工程结束时整理成册随同工程资料一同上交。 每月召集施工单位、监理、随工人员、县市公司代表参加工程质量协 调会，通报工程质量，及时有效沟通，协调一致。
