继电器工作原理及接法4个端子

继电器工作原理及接法4个端子继电器是一种电控开关,常用于控制电路中高功率设备的开关。

它根据外部电信号的变化来控制一个或多个开关的状态。

继电器主要由电磁铁和机械开关组成。

在实际应用中,继电器通常有4个端子,分别是常开(NO)、常闭(NC)、控制端和公共端。

工作原理继电器的工作原理主要涉及电磁铁和机械开关。

当控制端施加电流时,电磁铁会激磁,吸引机械开关,使其从常闭触点连接到常开触点。

这样,外部电路中的电流就可以通过继电器的常开触点,从而控制其他设备的工作状态。

端子功能说明1.常开(NO)端子:当继电器未通电时,常开端子与公共端相连;当继电器通电时,常开端子与常闭端子断开。

2.常闭(NC)端子:当继电器未通电时,常闭端子与公共端相连;当继电器通电时,常闭端子与常开端子断开。

3.控制端:控制端用于接入控制信号电路,当控制端施加电流时,继电器工作,进行开关动作。

4.公共端:公共端是继电器的中间连接端,可与常开或常闭端子相连接,根据实际需求灵活使用。

接法示例•接法1:常开接法–NO端子与外部电路连接–NC端子不接–控制端接入电流•接法2:常闭接法–NO端子不接–NC端子与外部电路连接–控制端接入电流•接法3:反向输入接法–NO端子与外部电路连接–NC端子与控制端接入电流–控制端接入电流变化时,继电器反向开关状态切换继电器的工作原理及接法4个端子的相关知识就是以上内容。

通过了解继电器的工作原理和端子功能,可以更好地应用继电器控制电路,实现各种电气设备的控制和保护。

如果要使用继电器进行控制操作,首先要清楚各个端子的功能,正确连接继电器和外部电路,确保电路正常运行和设备安全使用。

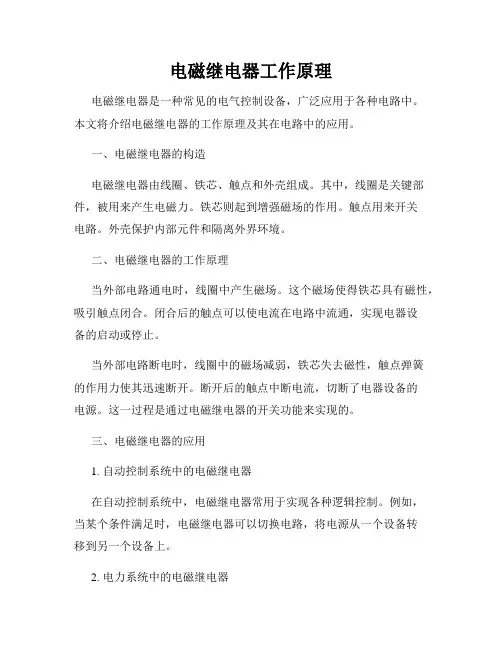

电磁继电器工作原理

电磁继电器工作原理

电磁继电器工作原理电磁继电器是一种常见的电气控制设备,广泛应用于各种电路中。

本文将介绍电磁继电器的工作原理及其在电路中的应用。

一、电磁继电器的构造电磁继电器由线圈、铁芯、触点和外壳组成。

其中,线圈是关键部件,被用来产生电磁力。

铁芯则起到增强磁场的作用。

触点用来开关电路。

外壳保护内部元件和隔离外界环境。

二、电磁继电器的工作原理当外部电路通电时,线圈中产生磁场。

这个磁场使得铁芯具有磁性,吸引触点闭合。

闭合后的触点可以使电流在电路中流通,实现电器设备的启动或停止。

当外部电路断电时,线圈中的磁场减弱,铁芯失去磁性,触点弹簧的作用力使其迅速断开。

断开后的触点中断电流,切断了电器设备的电源。

这一过程是通过电磁继电器的开关功能来实现的。

三、电磁继电器的应用1. 自动控制系统中的电磁继电器在自动控制系统中,电磁继电器常用于实现各种逻辑控制。

例如,当某个条件满足时,电磁继电器可以切换电路,将电源从一个设备转移到另一个设备上。

2. 电力系统中的电磁继电器在电力系统中,电磁继电器可以用来监测电流、电压等参数,并在发生异常时切断电路,确保系统的安全运行。

3. 电子设备中的电磁继电器在许多电子设备中,电磁继电器用于控制信号的转换和放大。

例如,音响系统中的继电器可以实现音乐的切换和放大。

4. 家用电器中的电磁继电器电磁继电器广泛应用于各种家用电器中,如洗衣机、冰箱、空调等。

通过电磁继电器的开合,可以实现设备的启动、停止和转换功能。

四、电磁继电器的优缺点电磁继电器的优点在于结构简单、可靠性高、使用寿命长。

另外,电磁继电器可以承受较大的电流和电压,适用于各种不同的应用场景。

然而,电磁继电器也存在一些缺点。

例如,开关速度较慢,不适合频繁开关;同时,电磁继电器在工作过程中会发生电弧和噪音,可能对电路造成干扰。

五、总结电磁继电器是一种常见的电气控制设备,通过线圈产生的磁场来实现对电路的控制。

这种设备广泛应用于各个领域,包括自动控制系统、电力系统、电子设备和家用电器等。

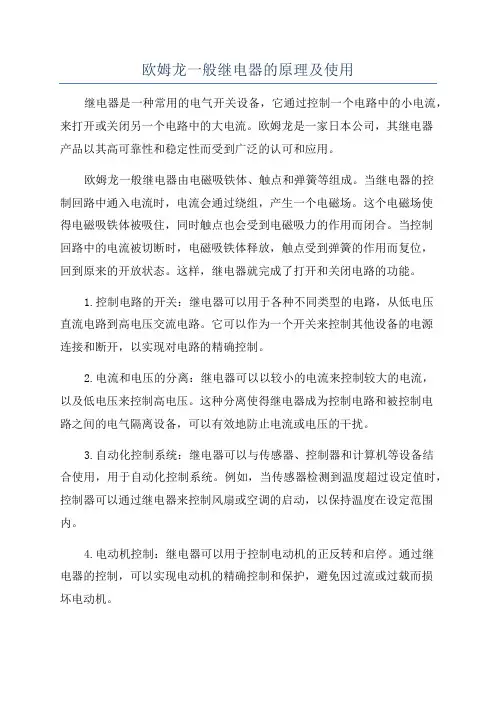

欧姆龙一般继电器的原理及使用

欧姆龙一般继电器的原理及使用

欧姆龙一般继电器的原理及使用继电器是一种常用的电气开关设备,它通过控制一个电路中的小电流,来打开或关闭另一个电路中的大电流。

欧姆龙是一家日本公司,其继电器产品以其高可靠性和稳定性而受到广泛的认可和应用。

欧姆龙一般继电器由电磁吸铁体、触点和弹簧等组成。

当继电器的控制回路中通入电流时,电流会通过绕组,产生一个电磁场。

这个电磁场使得电磁吸铁体被吸住,同时触点也会受到电磁吸力的作用而闭合。

当控制回路中的电流被切断时,电磁吸铁体释放,触点受到弹簧的作用而复位,回到原来的开放状态。

这样,继电器就完成了打开和关闭电路的功能。

1.控制电路的开关:继电器可以用于各种不同类型的电路,从低电压直流电路到高电压交流电路。

它可以作为一个开关来控制其他设备的电源连接和断开,以实现对电路的精确控制。

2.电流和电压的分离:继电器可以以较小的电流来控制较大的电流,以及低电压来控制高电压。

这种分离使得继电器成为控制电路和被控制电路之间的电气隔离设备,可以有效地防止电流或电压的干扰。

3.自动化控制系统:继电器可以与传感器、控制器和计算机等设备结合使用,用于自动化控制系统。

例如,当传感器检测到温度超过设定值时,控制器可以通过继电器来控制风扇或空调的启动,以保持温度在设定范围内。

4.电动机控制:继电器可以用于控制电动机的正反转和启停。

通过继电器的控制,可以实现电动机的精确控制和保护,避免因过流或过载而损坏电动机。

5.自动开关控制:继电器可以用于门禁系统、照明系统、电梯控制系统等自动开关控制场景。

当传感器检测到人体靠近时,继电器可以自动控制门的打开和关闭,或者控制灯光的开启和关闭。

总结:欧姆龙一般继电器是一种可靠、稳定且广泛应用的电气开关设备。

其工作原理是利用控制回路中的小电流来控制另一个电路中的大电流,实现对电路的精确开关。

继电器可以广泛用于控制电路的开关、电流和电压的分离、自动化控制系统、电动机控制和自动开关控制等应用场景。

通过继电器的应用,可以实现对电路的精确控制和保护,提高电气设备的效率和安全性。

继电器工作原理及作用

继电器工作原理及作用

继电器工作原理及作用知识改变命运,想要了解继电器工作原理的小伙伴赶紧过来看一看吧!下面由小编为你精心准备了“继电器工作原理及作用”,本文仅供参考,持续关注本站将可以持续获取更多的知识点!继电器工作原理电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。

这样吸合、释放,从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

继电器的作用1、扩大控制范围:例如,多触点继电器控制信号达到某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。

2、放大:例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。

3、综合信号:例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,达到预定的控制效果。

4、自动、遥控、监测:例如,自动装置上的继电器与其他电器一起,可以组成程序控制线路,从而实现自动化运行。

拓展阅读:继电器怎么判断好坏1、继电器是由线圈和触点组两部分组成的,判断继电器是否损坏就需要分别测量这两个部分。

2、线圈阻值的测量方法:使用万用表欧姆档,将万用表置于适当的电阻挡,两支表笔任意连接到继电器线圈的引出脚上进行测量。

将检测结果与标称值比较,从而判断该线圈是否存在着开路现象;如果电阻值明显偏小,则线圈有局部短路性故障;如果电阻值为零,则说明线圈短路;如果电阻值为无穷大,则说明线圈断路。

3、触点阻值的测量方法:使用万用表欧姆档,用万用表的100Ω电阻挡,测量常闭触点之间的电阻值,通常显示为零点几欧。

欧姆龙继电器的工作原理

欧姆龙继电器的工作原理

欧姆龙继电器的工作原理
欧姆龙继电器是一种电气控制器,能够在电路中完成电流的开关控制。

它的工作原理是基于电磁感应和机械传动的原理。

欧姆龙继电器内部由电磁线圈、触点和机械系统组成。

当电磁线圈通电时,会产生一个磁场。

这个磁场可以吸引或释放机械系统中的铁芯,使其产生运动。

当电磁线圈通电时,铁芯会被吸引,使得触点由常闭状态转变为常开状态。

这样,电流可以从继电器的一个触点流过,然后通过另一个触点流回电源。

在断开电磁线圈的电流后,磁场消失,铁芯会由弹簧的作用恢复到原来的位置,触点也会返回到常闭状态。

通过控制电磁线圈的通断,就可以实现对电流的开关控制。

当外部电路的控制信号输入到电磁线圈时,线圈中的电流改变,从而改变了继电器触点的状态。

这样,可以实现对其他电器设备、电路或机械的控制。

欧姆龙继电器可应用于各种自动控制系统中,例如家用电路中的照明控制、电机启停控制、自动化生产线中的信号传递与转换等。

它具有可靠性高、承载电流大、操作迅速等优点,被广泛应用于电气系统中。

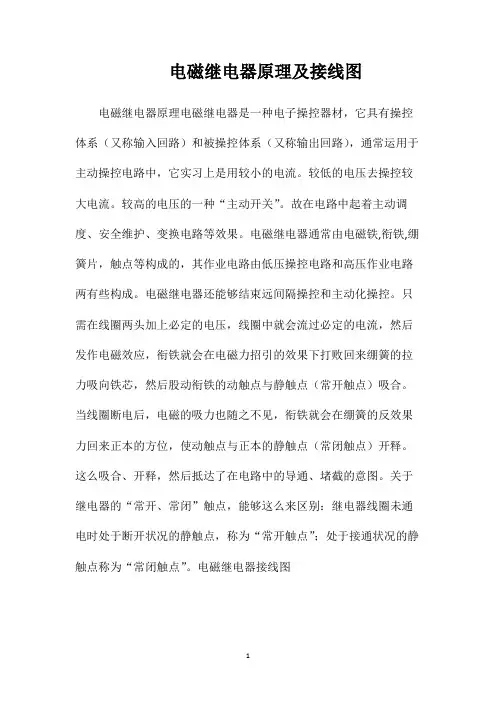

电磁继电器原理及接线图

电磁继电器原理及接线图

电磁继电器原理及接线图电磁继电器原理电磁继电器是一种电子操控器材,它具有操控体系(又称输入回路)和被操控体系(又称输出回路),通常运用于主动操控电路中,它实习上是用较小的电流。

较低的电压去操控较大电流。

较高的电压的一种“主动开关”。

故在电路中起着主动调度、安全维护、变换电路等效果。

电磁继电器通常由电磁铁,衔铁,绷簧片,触点等构成的,其作业电路由低压操控电路和高压作业电路两有些构成。

电磁继电器还能够结束远间隔操控和主动化操控。

只需在线圈两头加上必定的电压,线圈中就会流过必定的电流,然后发作电磁效应,衔铁就会在电磁力招引的效果下打败回来绷簧的拉力吸向铁芯,然后股动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之不见,衔铁就会在绷簧的反效果力回来正本的方位,使动触点与正本的静触点(常闭触点)开释。

这么吸合、开释,然后抵达了在电路中的导通、堵截的意图。

关于继电器的“常开、常闭”触点,能够这么来区别:继电器线圈未通电时处于断开状况的静触点,称为“常开触点”;处于接通状况的静触点称为“常闭触点”。

电磁继电器接线图
1。

继电器工作原理及接法

继电器工作原理及接法

继电器工作原理及接法
继电器是一种电磁开关装置,用于在电路中传递信号或控制电流。

它由电磁铁、导电触点和弹簧等组成。

继电器的工作原理基于电磁感应。

当继电器的电磁铁通电时,产生的磁场会吸引或推开铁芯,从而使导电触点发生动作。

这样,继电器的触点就会切换电路的连接状态。

继电器的接法可以分为常开(NO)、常闭(NC)和通用(COM)接线。

常开接线,在继电器的不通电状态下,触点
之间是断开的,当继电器通电时,触点闭合;常闭接线则正好相反,在不通电状态下,触点是闭合的,通电时触点断开;而通用接线可以在常开和常闭之间切换。

继电器的接法还可以根据其用途进行选择。

例如,如果继电器用于控制电动机的启停,可以选择在主电路的控制回路中接入继电器,并通过信号线控制继电器的通电状态;如果继电器用于实现远程控制,可以将继电器的控制回路与信号线路隔离,以确保安全性。

继电器的应用非常广泛,包括自动化控制、电力系统、通信、家电等领域。

在工业自动化控制中,继电器常被用于电机启停、信号转换、保护和控制等方面。

在电力系统中,继电器被用于保护设备和电路,以提供过载保护、短路保护和欠压保护等功能。

而在家电领域,继电器则被应用于灯光控制、温度控制、电磁炉等电器设备控制。

总之,继电器是一种基于电磁感应原理的电磁开关装置,能够在电路中传递信号或控制电流。

根据其接法可以实现不同的连接状态和功能,广泛应用于自动化控制、电力系统和家电等领域。

欧姆龙继电器工作原理

欧姆龙继电器工作原理

欧姆龙继电器工作原理
欧姆龙继电器是一种电控开关装置,可用于控制和保护电路中的电器设备。

它的工作原理基于电磁感应和开关连接。

欧姆龙继电器由电磁铁和开关组成。

当进入控制电流时,电磁铁会激励并产生电磁场。

这个电磁场会吸引继电器中的铁芯,使得开关触点发生运动。

当继电器处于非激励状态时,开关触点通常处于一个稳定的位置。

当继电器处于激励状态时,开关触点则会发生从一个位置到另一个位置的瞬间切换。

这个位置切换会导致电路中相应的电器设备的状态发生改变。

通过控制电磁铁的激励和断电来控制继电器的工作状态。

当控制电流开启时,电磁铁被激励,开关触点切换到另一个位置,电路中的设备通电。

当控制电流断开时,电磁铁不再激励,开关触点切换回原来的位置,电路中的设备断电。

欧姆龙继电器可根据需要进行不同的配置,以实现不同的控制功能。

例如,可以配置为常开型继电器,开关触点在非激励状态下保持开启,激励时才关闭;也可以配置为常闭型继电器,开关触点在非激励状态下保持关闭,激励时才打开。

此外,还可以通过组合多个继电器来实现更复杂的控制逻辑。

总的来说,欧姆龙继电器的工作原理是基于电磁感应和开关连接的,通过控制电磁铁的激励与断电,来控制开关触点的位置切换,从而控制电路中的电器设备的状态。

欧姆龙MY2NJ电磁继电器的工作原理作用接线

欧姆龙MY2NJ电磁继电器的工作原理作用接线

欧姆龙MY2NJ电磁继电器的工作原理作用接线一、工作原理:欧姆龙MY2NJ型电磁继电器的工作原理是基于电磁感应原理。

当线圈中通过电流时,线圈内产生磁场。

磁场的作用下,吸引力使得触点闭合,从而改变电路连接状态。

当线圈电流断开时,吸引力消失,触点恢复原来的状态。

通过这种方式,可以实现对电路的开关控制。

二、作用:1.电路开关控制:电磁继电器可用于控制电源或负载电路的开关。

当控制电压施加在继电器线圈上时,线圈中产生磁场,吸引力使得触点闭合,从而导通电源和负载电路。

当控制电压断开时,吸引力消失,触点恢复原来的状态,切断电源和负载电路。

2.电信号放大:继电器可以放大电信号的强度,将微小电流或电压转换为大电流或电压输出给负载。

3.电隔离:继电器可以实现输入电路和输出电路的电隔离,有效保护管理员的设备。

4.电流保护:继电器可以用作电流保护装置,当负载电流超过设定值时,继电器将迅速断开电路,以保护电源和负载。

三、接线方法:线圈接线:1.首先,将继电器线圈两端分别连接到控制电源的两个电源点上。

通常情况下,线圈有两个端子,一个标记为“+”,另一个标记为“-”。

2.接下来,将线圈的“+”端连接到正极,将“-”端连接到负极。

这样,在实施控制电源时,电流将经过线圈,产生磁场。

触点接线:1.在继电器的触点部分,通常会有至少两组触点,包括常开触点和常闭触点。

2.若需要将继电器用于闭合开关电路,可将需要闭合的线路和继电器的常开触点连接。

当线圈中有电流时,触点闭合,导通电路。

3.若需要将继电器用于断开开关电路,可将需要断开的线路和继电器的常闭触点连接。

当线圈中有电流时,触点断开,切断电路。

综上所述,欧姆龙MY2NJ型电磁继电器的工作原理是基于电磁感应原理,通过线圈中的电流产生磁场,吸引或释放触点,以实现电路的开关控制和电流的放大。

其作用包括电路开关控制、电信号放大、电隔离和电流保护。

同时,其接线方法包括线圈接线和触点接线。

电磁继电器工作原理

电磁继电器工作原理

电磁继电器工作原理简介电磁继电器是一种常用的电气控制装置,用于在电路中开关信号和控制电流。

它由线圈、铁芯和触点组成,通过控制线圈的通断来实现继电器的开关功能。

本文将详细介绍电磁继电器的工作原理及其应用。

工作原理电磁继电器的工作原理基于电磁感应。

当通过继电器的线圈通电时,会在铁芯中产生一个磁场。

这个磁场会将铁芯吸引,使其和继电器的触点靠近。

当线圈断电时,磁场消失,铁芯则会回到其初始位置。

继电器的触点分为普通触点和辅助触点。

普通触点用于控制电路的开关,而辅助触点则具有一些特殊的功能,如通信、指示灯等。

当线圈通电时,继电器的普通触点闭合,使电路通电。

当线圈断电时,触点打开,电路断电。

这种开关功能使得继电器可以被用来控制各种电气设备,实现电路的开关和控制。

继电器的类型电磁继电器有多种类型,根据其使用场景和功能的不同,可以分为以下几类:1.功率继电器:用于控制较大电流和电压的电器设备,如电机、电灯等。

2.信号继电器:用于控制较小电流和电压的电器设备,如计时器、报警器等。

3.热继电器:根据电流的大小来控制触点的闭合和断开,主要用于保护电气设备。

4.时间继电器:通过设定时间延迟来控制触点的闭合和断开,用于特定的时间控制功能。

继电器还可以根据其工作方式分为直流继电器和交流继电器。

直流继电器适用于直流电路,而交流继电器适用于交流电路。

应用电磁继电器在各种电气设备和自动化系统中起着重要的作用。

以下是一些常见应用场景:电动机控制电磁继电器可以用于控制电动机的启停和正反转。

通过控制电磁继电器的触点闭合和断开,可以实现电动机的控制和保护。

照明系统继电器可以用于控制照明系统的开关和亮度调节。

通过控制继电器的触点,可以实现对灯光的控制。

自动化系统电磁继电器在自动化系统中广泛应用。

通过控制继电器的触点闭合和断开,可以实现对各种设备的自动控制。

家电控制电磁继电器用于家电控制中,如冰箱、洗衣机、空调等。

通过继电器的开关功能,可以实现家电设备的启停和控制。

继电器工作原理及接法

继电器工作原理及接法

继电器工作原理及接法
继电器是一种电气控制装置,其工作原理基于电磁感应。

它由电磁铁和合槽两部分组成。

当继电器的线圈通电时,电磁铁会产生磁场,吸引合槽使其闭合。

闭合状态下,合槽连接的电路会通电,实现电路的开闭控制。

继电器的接法有多种,其中常见的包括两个主要部分:线圈端和触点端。

线圈端是用来连接电源的,通常由两个引脚构成。

其中一个引脚连接电源的正极,另一个引脚连接电源的负极。

通过给线圈端供电,可以激活继电器的电磁铁,引起触点的动作。

触点端是用来连接电路的,通常也由有多个引脚构成。

其中一个引脚是常开触点,当继电器的电磁铁被激活时,常开触点会闭合,使电路通电。

另一个引脚是常闭触点,当继电器的电磁铁被激活时,常闭触点会断开,使电路断电。

在实际应用中,继电器可以用于各种电气控制场景,如自动化系统、电机控制、电力系统保护等。

通过合理的线圈端和触点端的接法,可以实现对电路的精确控制和保护。

注意,接线时应确保线圈端的电压和电流与继电器的额定工作参数相匹配,以免损坏继电器或造成电路故障。

综上所述,继电器通过电磁感应原理工作,通过给线圈端供电激活电磁铁,控制触点的闭合和断开,实现电路的开闭控制。

不同的接法可以实现不同的控制需求,应根据实际情况进行合理选择和连接。

OMRON继电器my2n-j

OMRON继电器my2n-j

OMRON继电器my2n-j
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。

接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关,是理想的电子开关量传感器。

当金属检测体接近开关的感应区域,开关就能无接触,无压力、无火花、迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

OMRON继电器my2n-j。

欧姆龙(OMRON)MY2NJ继电器说课讲解

欧姆龙(OMRON)MY2NJ继电器说课讲解
MY2J-D
MY2NJ-D2
4PDT
MY4J-D
MY4NJ-D2
内置CR元件
(仅220/240VAC,200/220VAC,100/110VAC,110/120VAC)
DPDT
MY2J-CR
MY2NJ-CR
4PDT
MY4J-CR
MY4NJ-CR
注.定货时,在型号编号上加上额定线圈电压,额定线圈电压见线圈额定值表。
与同极接点间
1,000VAC,50/60 Hz 1分钟
振动
破坏
10~55Hz,1.0mm双振幅
故障
10~55Hz,1.0mm双振幅
冲击
破坏
1,000m/s2(约100G)
故障
200m/s2(约20G)
周围环境温度
-55℃~70℃(不结冰)
周围环境湿度
35%~85%RH
寿命
机械(开关频率18,000次/小时)
12,950Ω
19.2H
32.1H
200/220V
6.2/6.8mA
5.3/5.8mA
18,790Ω
54.8H
94.1H
220/240V
4.8/5.3mA
4.2/4.6mA
40Ω
83.5H
136H
DC
6V
150mA
160Ω
0.17H
0.33H
10% min.
0.9W
12V
75mA
650Ω
0.73H
1.37H
最小容许负载
1mA,5VDC
1mA,1VDC
接点材质

银+镀金
注. P水平:λ= 0.1×10-6/操作,参考值

继电器工作原理及接法

继电器工作原理及接法

继电器工作原理及接法
继电器是一种电控开关,能够在电路中起到开关、保护、控制信号等作用。


的工作原理主要基于电磁感应。

当在继电器的线圈中通入电流时,线圈会产生磁场,这个磁场会使继电器内的触点发生吸合或断开动作,从而实现继电器的闭合或断开状态。

继电器的接法通常分为两种,一种是常开型,一种是常闭型。

常开型继电器在
不通电时触点处于断开状态,通电后触点吸合闭合;常闭型继电器在不通电时触点处于闭合状态,通电后触点断开。

在实际应用中,继电器的接法有很多种,常见的包括单相继电器接法和三相继
电器接法。

在单相继电器接法中,一端连接输入电源的相线,另一端连接负载设备;对于三相继电器接法,一端连接到三相电源的三根线上,另一端连接到三相负载设备。

继电器的使用范围非常广泛,可以在家用电器、工业控制系统、交通信号系统
等方面发挥作用。

通过合理的接法和合理的安装位置,能够实现电路的控制、保护及其他功能。

总的来说,继电器作为一种重要的电气元件,在现代电气设备中起着至关重要
的作用。

了解继电器的工作原理及接法,对于电气工程师和电子爱好者来说都是必备的知识。

通过不断学习和实践,可以更好地应用继电器,实现各种电气控制和保护功能。

电磁继电器工作原理及应用

电磁继电器工作原理及应用

电磁继电器工作原理及应用
电磁继电器是一种利用电磁感应原理工作的电器装置,它能够通过一个电流较小的电磁线圈控制一个电流较大的电器开关。

电磁继电器广泛应用于自动控制系统中,具有灵活、可靠、易于控制等优点,被广泛应用于工业生产、电能、通信、交通等领域。

电磁继电器主要由线圈、铁磁芯、机械触点等组成。

线圈是继电器的主要部分,通常由绝缘线圈和导线组成,当线圈接通电源时,线圈内产生磁场。

铁磁芯是继电器的磁路部分,它能够增强磁通量,从而加大吸引力或释放力。

机械触点是继电器的控制部分,当吸引力或释放力作用到机械触点时,机械触点会闭合或断开外部电路。

电磁继电器的优点之一是其灵活性。

由于电磁继电器的工作原理是通过线圈的电流控制机械触点,电磁继电器可以根据不同的控制电路需求进行灵活的设计。

同时,电磁继电器工作时,线圈和触点是隔离的,可以实现电路的隔离和保护。

电磁继电器的另一个重要优点是其可靠性。

电磁继电器的工作原理简单,结构紧凑,没有电子元器件,相对较少的运动部件,使得其在工作过程中具有较高的可靠性和稳定性。

此外,电磁继电器具有抗干扰能力强、耐高温、耐振动等特点,能够适应复杂的工作环境。

总之,电磁继电器是一种基于电磁感应原理工作的电器装置,具有灵活、可靠、易于控制等优点。

它在工业生产、电能、通信、交通等领域得到了广泛应用。

随着科技的进步,一些新型的电器开关装置也出现了,但电磁继电器作为一种成熟的技术产品,仍然具有广泛的应用价值。

继电器工作原理及接法

继电器工作原理及接法

继电器工作原理及接法继电器是一种电控制设备,它通过控制小电流来开关大电流,被广泛应用于自动化控制系统中。

继电器的工作原理是基于电磁感应和磁通闭合的原理,当继电器的控制端加上电流时,电磁铁线圈产生磁场,吸引铁芯使触点闭合或断开,从而实现对电路的控制。

接下来,我们将详细介绍继电器的工作原理及接法。

首先,让我们来了解继电器的工作原理。

继电器的核心部件是电磁铁线圈和触点。

当控制端加上电流时,电磁铁线圈产生磁场,吸引铁芯使触点闭合或断开。

在闭合状态下,继电器的触点与固定触点相连接,电路通路;在断开状态下,触点与固定触点分离,电路断路。

这样,继电器就可以实现对电路的控制。

其次,我们来看一下继电器的接法。

继电器的接法主要包括控制端和触点端。

控制端通常由螺纹端子或插座组成,用于连接控制信号;触点端由触点和固定触点组成,用于连接被控设备。

在使用继电器时,我们需要根据实际需求选择合适的接法,如串联接法、并联接法、反并联接法等。

这些接法可以实现不同的控制功能,满足不同的应用需求。

继电器作为一种重要的电控制设备,在自动化控制系统中起着至关重要的作用。

通过对继电器的工作原理及接法的了解,我们可以更好地应用它,实现对电路的精确控制,提高自动化控制系统的稳定性和可靠性。

总的来说,继电器的工作原理是基于电磁感应和磁通闭合的原理,通过控制小电流来开关大电流,实现对电路的控制。

在实际应用中,我们需要根据实际需求选择合适的接法,以实现不同的控制功能。

继电器在自动化控制系统中具有重要作用,对于提高系统的稳定性和可靠性具有重要意义。

希望本文的介绍对大家有所帮助,谢谢阅读!。

电磁继电器的原理及应用

电磁继电器的原理及应用

电磁继电器的原理及应用1. 什么是电磁继电器?电磁继电器是一种电力控制设备,它可以通过控制一个电路的开关状态来控制另一个电路的开关状态。

它由电磁系统和机械系统组成,利用电流产生的磁场作用于机械系统,实现开关的闭合和断开。

电磁继电器在电气控制系统中扮演着重要的角色,常用于自动化、工业控制和电力系统中。

2. 电磁继电器的工作原理电磁继电器通过电磁吸合和释放的原理来实现开关的闭合和断开。

其工作原理如下:•当电路中的控制电流通过继电器的线圈时,电流会产生磁场。

•这个磁场会使得继电器中的铁芯被吸引,进而使机械系统闭合。

•当控制电流停止流过线圈时,磁场消失,铁芯会被释放,机械系统断开。

•通过这种方式,电磁继电器可以实现一个电路的状态对另一个电路的控制。

3. 电磁继电器的应用电磁继电器的应用非常广泛,下面列举了一些常见的应用场景:•自动化控制系统中:电磁继电器常用于自动化控制系统中的逻辑控制,可以实现信号的转换和电路的切换。

例如,可以通过电磁继电器控制机器的启动和停止。

•家用电器:电磁继电器广泛应用于家用电器中,如冰箱、洗衣机、烤箱等。

它们能够控制电路的开关状态,实现家用电器的正常工作。

•电力系统中:在电力系统中,电磁继电器被用作保护和控制的装置。

例如,它们可以用于保护变压器、电动机和发电机等设备,及时断开故障电路,保护设备的安全运行。

•工业控制:电磁继电器经常用于工业控制系统中,可以控制各种设备和机械的运行状态。

它们广泛应用于控制电机的启动和停止、安全门的开关、输送带的控制等。

4. 电磁继电器与固态继电器的区别除了传统的电磁继电器,现在还有固态继电器这一新型继电器。

电磁继电器和固态继电器在工作原理、外观和应用领域上存在差异。

•工作原理不同:电磁继电器通过电磁吸合和释放来实现开关的闭合和断开,而固态继电器是通过半导体器件实现。

•外观区别:电磁继电器通常比较大,有较多的接点;而固态继电器体积较小,通常只有一个触点。

继电器工作原理及接线方法

继电器工作原理及接线方法

继电器工作原理及接线方法•一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。

这样吸合、释放,从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。

. 接线方法要看你是什么样的继电器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

欧姆龙MY2NJ,电磁继电器的工作原理,作用,接线
电磁继电器的工作原理
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。

这样吸合、释放,从而达到了在电路中的导通、切断的目的。

对于继电器的「常开、常闭」触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为「常开触点」;处于接通状态的静触点称为「常闭触点」。

继电器动作接线演示图
继电器动作演示图。

相关文档
最新文档
