炭灰熔点测定

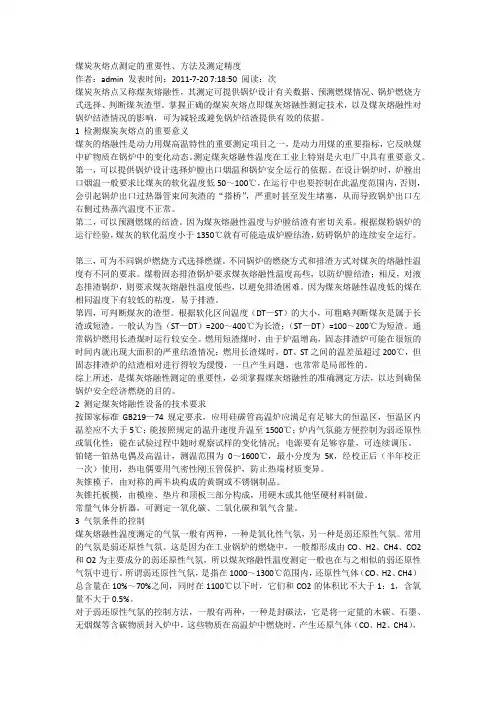

煤炭灰熔点测定的重要性、方法及测定精度

作者：admin 发表时间：2011-7-20 7:18:50 阅读：次

煤炭灰熔点又称煤灰熔融性，其测定可提供锅炉设计有关数据、预测燃煤情况、锅炉燃烧方式选择、判断煤灰渣型。掌握正确的煤炭灰熔点即煤灰熔融性测定技术，以及煤灰熔融性对锅炉结渣情况的影响，可为减轻或避免锅炉结渣提供有效的依据。

1 检测煤炭灰熔点的重要意义

煤灰的熔融性是动力用煤高温特性的重要测定项目之一，是动力用煤的重要指标，它反映煤中矿物质在锅炉中的变化动态。测定煤灰熔融性温度在工业上特别是火电厂中具有重要意义。第一，可以提供锅炉设计选择炉膛出口烟温和锅炉安全运行的依据。在设计锅炉时，炉膛出口烟温一般要求比煤灰的软化温度低50～100℃，在运行中也要控制在此温度范围内，否则，会引起锅炉出口过热器管束间灰渣的“搭桥”，严重时甚至发生堵塞，从而导致锅炉出口左右侧过热蒸汽温度不正常。

第二，可以预测燃煤的结渣。因为煤灰熔融性温度与炉膛结渣有密切关系。根据煤粉锅炉的运行经验，煤灰的软化温度小于1350℃就有可能造成炉膛结渣，妨碍锅炉的连续安全运行。

第三，可为不同锅炉燃烧方式选择燃煤。不同锅炉的燃烧方式和排渣方式对煤灰的熔融性温度有不同的要求。煤粉固态排渣锅炉要求煤灰熔融性温度高些，以防炉膛结渣；相反，对液态排渣锅炉，则要求煤灰熔融性温度低些，以避免排渣困难。因为煤灰熔融性温度低的煤在相同温度下有较低的粘度，易于排渣。

第四，可判断煤灰的渣型。根据软化区间温度（DT—ST）的大小，可粗略判断煤灰是属于长渣或短渣。一般认为当（ST—DT）=200～400℃为长渣；（ST—DT）=100～200℃为短渣。通常锅炉燃用长渣煤时运行较安全。燃用短渣煤时，由于炉温增高，固态排渣炉可能在很短的时间内就出现大面积的严重结渣情况；燃用长渣煤时，DT、ST之间的温差虽超过200℃，但固态排渣炉的结渣相对进行得较为缓慢，一旦产生问题，也常常是局部性的。

综上所述，是煤灰熔融性测定的重要性，必须掌握煤灰熔融性的准确测定方法，以达到确保锅炉安全经济燃烧的目的。

2 测定煤灰熔融性设备的技术要求

按国家标准GB219—74规定要求，应用硅碳管高温炉应满足有足够大的恒温区，恒温区内温差应不大于5℃；能按照规定的温升速度升温至1500℃；炉内气氛能方便控制为弱还原性或氧化性；能在试验过程中随时观察试样的变化情况；电源要有足够容量，可连续调压。

铂铑—铂热电偶及高温计，测温范围为0～1600℃，最小分度为5K，经校正后（半年校正一次）使用，热电偶要用气密性刚玉管保护，防止热端材质变异。

灰锥模子，由对称的两半块构成的黄铜或不锈钢制品。

灰锥托板模，由模座、垫片和顶板三部分构成，用硬木或其他坚硬材料制做。

常量气体分析器，可测定一氧化碳、二氧化碳和氧气含量。

3 气氛条件的控制

煤灰熔融性温度测定的气氛一般有两种，一种是氧化性气氛，另一种是弱还原性气氛。常用的气氛是弱还原性气氛。这是因为在工业锅炉的燃烧中，一般都形成由CO、H2、CH4、CO2和O2为主要成分的弱还原性气氛，所以煤灰熔融性温度测定一般也在与之相似的弱还原性气氛中进行。所谓弱还原性气氛，是指在1000～1300℃范围内，还原性气体（CO、H2、CH4）总含量在10%～70%之间，同时在1100℃以下时，它们和CO2的体积比不大于1：1，含氧量不大于0.5%。

对于弱还原性气氛的控制方法，一般有两种，一种是封碳法，它是将一定量的木碳、石墨、无烟煤等含碳物质封入炉中，这些物质在高温炉中燃烧时，产生还原气体（CO、H2、CH4），

形成弱还原性气氛。封碳法简单易行，在国内普遍采用。另一种是通气法，在测定煤灰熔融性温度的炉内通入40%±5%的一氧化碳和60%±5%的二氧化碳混合气或50%±10%的二氧化碳和50%±10%的氢气混合气。通气法容易调节并能获得规定的气体组成。对于氧化性气氛的控制，是煤灰熔融性温度测定炉内不放置任何含碳物质，并使空气在炉内自由的流通，这一方法更为简单，也被许多电厂采用。

4 测定步骤

4．1 灰的制备

取粒度小于0.2mm的分析煤样，按照测定灰分的方法，将煤样置于瓷方皿内，放入箱形电炉中，使温度在30min内逐渐升到500℃，在此温度下保持30min，然后升至815±10℃，关闭炉门灼烧1h，使煤样全部灰化，之后取出方皿冷却至室温，再将煤灰样用玛瑙钵研细，使之粒度全部达到0.1mm以下。

4．2 灰锥的制做

取1~2g煤灰样放在瓷板或玻璃板上，用数克糊精水溶液湿润并调成可塑状，然后用小尖刀铲入不锈钢灰锥模中挤压成高为20mm，底边长7mm的正三角形锥体，锥体的一个棱面垂直于底面。用小尖刀将模内灰锥小心地推至瓷板或玻璃板上，放在空气中干燥或放入60℃恒温箱内干燥后备用。

4．3 在弱还原性气氛中测定

用10%糊精水溶液将少量氧化镁调成糊状，用它将灰锥固定在灰锥托板的三角坑内，并使灰锥的垂直棱面垂直于托板表面。将带灰锥的托板置于刚玉舟的凹槽内，如用封碳法来产生弱还原性气氛，预先在舟内放置足够量的碳物质。打开高温炉炉盖，将刚玉舟徐徐推入炉内，使灰锥位置恰好处于高温恒温区的中央，将热电偶插入炉内，使其顶端处于灰锥正上方5mm 处，关上炉盖，开始加热并控制升温速度为：900℃以下时，（15～20℃/min），900℃以上时（5±1℃/min）。如用通气法产生弱还原性气氛，应通入1：1的氢气和二氧化碳混合气体，当炉内温度为600℃时开始通入二氧化碳，以排除炉内的空气，700℃时开始通入混合气体。气密性较好的炉膛，每分钟通入100ml，以不漏入空气为准。每20min记录一次电压、电流和温度。随时观察灰锥的形态变化（高温下观察时，需戴上墨镜），记录灰锥的四个熔融特征温度：变形温度DT，软化温度ST，半球温度HT，流动温度FT。待全部灰锥都达到流动温度或炉温升至1500℃时断电，结束试验，待炉子冷却后，取出刚玉舟，拿下托板，仔细检查其表面，如发现试样与托板作用，则需另换一种托板重新试验。

5 测定结果的判断

在测定过程中，灰锥尖端开始变圆或弯曲时温度为变形温度DT，如有的灰锥在弯曲后又恢复原形，而温度继续上升，灰锥又一次弯曲变形，这时应以第二次变形的温度为真正的变形温度DT。

当灰锥弯曲至锥尖触及托板或锥体变成球形或高度不大于底长的半球形时的温度为软化温度ST。

当灰锥变形至近似半球形即高等于底长的一半时的温度为半球温度HT。

当灰锥熔化成液体或展开成高度在1.5mm以下的薄层或锥体逐渐缩小，最后接近消失时的温度为流动温度FT。某些灰锥可能达不到上述特征温度，如有的灰锥明显缩小或缩小而实际不熔，仍维持一定轮廓；有的灰锥由于表面挥发而锥体缩小，但却保持原来形状；某些煤灰中SiO2含量较高，灰锥易产生膨胀或鼓泡，而鼓泡一破即消失等，这些情况均应在测定结果中加以特殊说明。

6 测定结果的表达

将记录灰锥的四个熔融特征温度（DT、ST、HT、FT）的重复测定值的平均值化整到10℃报出。当炉内的温度达到1500℃时，灰锥尚未达到变形温度，则该灰样的测定结果以DT、ST、
