视博朗门禁电源说明书

单门感应密码门禁机使用说明书

单门感应密码门禁机使用说明书产品特性：安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。

安装时请注意门禁机的上下方向。

V2000-C 门禁机接线图：注意：上电前必需确认电源电压为DC12V 和电源的正负极！具体操作说明：一、继电器输出设置方法：PUSH1（J1）和COM （J3）为继电器干触点，PUSH1为常开常闭端，COM 为公共端。

1．J3跳到GND 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与GND 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与GND 断开）。

2． J3跳到12V 端时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1输出12V ）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1断开12V ）。

3．J3跳线帽取掉时：（1）J1跳到NO 端，PUSH1、COM 常开（继电器动作时，PUSH1与COM 接通）。

（2）J1跳到NC 端，PUSH1、COM 常闭（继电器动作时，PUSH1与COM 断开）。

说明：PUSH1（J1）出厂设置为NO ，COM （J3）出厂设置为GND 。

二、门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯齐闪亮。

（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。

（2）输入4位用户号，绿灯亮，输入号有效。

（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。

注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。

门禁控制器使用手册

目录目录1功能简述：21. 产品介绍21.1 门禁系统基本组成部分21.2 产品分类31.3 门禁软件特征31.4 特色功能31.5 丰富的输入输出控制功能31.6 多种控制模式41.7 优越的远程控制功能41.8 联动控制功能41.9 报警事件41.10 系统安全性51.11 电子地图51.12 适用场合52. 硬件参数53. 门禁控制器接线63.1 TCP/IP通讯方式门禁控制器接线示意图63.2 RS485通讯方式门禁控制器接线示意图73.3 接线示意图补充说明84. 门禁控制器联网示意图104.1 485通讯控制器联网示意图104.2 TCP/IP通讯控制器联网示意图115. 工程规图116. 布线要求127. 安装注意事项128. 门禁系统的使用138.1 安装设置流程图138.2 具体安装步骤及说明138.3 扩展部分设置169. 常见问题16附录一：16非接触式感应卡读卡器16附录二：封面3门禁与DVS联动拍照封面3前言欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。

功能简述：●外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。

●真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。

按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。

●采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。

●门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。

●门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。

●门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门可接外出按钮或读卡器。

●读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。

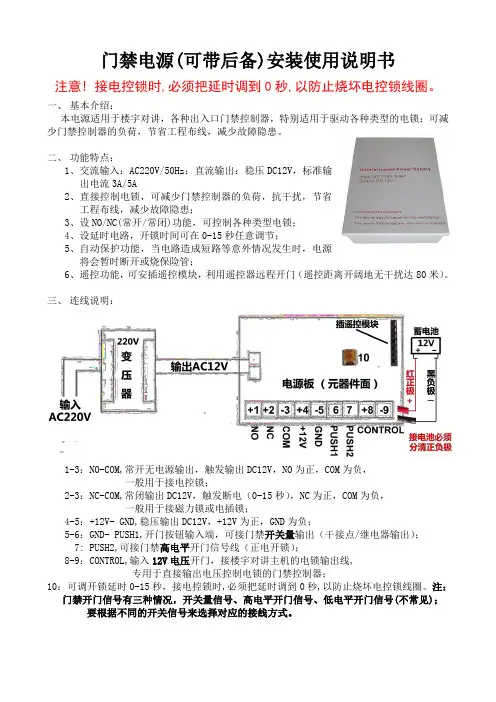

门禁电源(可带后备)说明书

门禁电源(可带后备)安装使用说明书注意!接电控锁时,必须把延时调到0秒,以防止烧坏电控锁线圈。

一、基本介绍：本电源适用于楼宇对讲，各种出入口门禁控制器，特别适用于驱动各种类型的电锁；可减少门禁控制器的负荷，节省工程布线，减少故障隐患。

二、功能特点：1、交流输入：AC220V/50Hz；直流输出：稳压DC12V，标准输出电流3A/5A2、直接控制电锁，可减少门禁控制器的负荷，抗干扰，节省工程布线，减少故障隐患；3、设NO/NC(常开/常闭)功能，可控制各种类型电锁；4、设延时电路，开锁时间可在0-15秒任意调节；5、自动保护功能，当电路造成短路等意外情况发生时，电源将会暂时断开或烧保险管；6、遥控功能，可安插遥控模块，利用遥控器远程开门（遥控距离开阔地无干扰达80米）。

三、连线说明：1-3：NO-COM,常开无电源输出，触发输出DC12V，NO为正，COM为负，一般用于接电控锁；2-3：NC-COM,常闭输出DC12V，触发断电（0-15秒），NC为正，COM为负，一般用于接磁力锁或电插锁；4-5：+12V- GND,稳压输出DC12V，+12V为正，GND为负；5-6：GND- PUSH1,开门按钮输入端，可接门禁开关量输出（干接点/继电器输出）；7: PUSH2,可接门禁高电平开门信号线（正电开锁）；8-9：CONTROL,输入12V电压开门，接楼宇对讲主机的电锁输出线,专用于直接输出电压控制电锁的门禁控制器；10：可调开锁延时0-15秒，接电控锁时,必须把延时调到0秒,以防止烧坏电控锁线圈。

注：门禁开门信号有三种情况，开关量信号、高电平开门信号、低电平开门信号(不常见)；要根据不同的开关信号来选择对应的接线方式。

门禁系统使用说明书

目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。

.一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。

两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。

（见下表）...页◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇信号隔离器（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：85×85×37..页◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP ）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心（AB-602C ）长×宽×厚(mm)外形尺寸：240×267×65二、系统操作（一）门口机（402D ）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

门禁使用说明书

双门门禁控制器使用说明书目录第一章ZTK810T2双门控制器介绍 (2)1.1功能介绍 (2)1.2ZTK810T2特性参数 (3)1.3ZTK810T2包装清单 (3)第二章ZTK810T2系列门控器键盘操作说明 (4)2.1系统密码 (4)2.2系统设定 (5)2.3受控门#1参数设置 (7)2.4受控门#2参数设置 (8)2.5键盘上加卡/删卡 (10)2.6键盘上开启红外 (11)第三章ZTK810T2接线图 (11)第四章ZTK810T2外观图 (12)第五章 ZTK810T2的工程安装图 (12)5.1安装前准备 (13)5.1.1 了解安装环境 (13)5.1.2 了解控制器的部件组成 (13)5.1.3 仔细检查控制器内的跳线设置 (13)5.2控制器的安装 (14)第六章疑难问题解答 (14)6.1为什么RS485联网会不通? (14)6.2为什么RS485联网不正常? (14)6.3怎样增加RS485的通信距离? (15)6.4刷卡显示ERR00为什么? (15)6.5卡片已经由软件通信授权,为什么刷卡还是ERR08? (15)6.6入侵探测(红外)感应器的确认延时是什么? (15)6.7怎样关闭“门状态”报警? (15)6.8怎样关闭“红外”报警? (16)6.9合法刷卡后已关闭红外报警,为什么延时后又报警? (17)6.10为什么手动开门按键没有反应? (17)6.12为什么会误开门? (17)6.13为什么控制器频繁“滴”声? (17)6.14显示“ERR02”又不能消除,为什么? (18)6.15控制器加电后显示不正常,不正常工作,怎样解决? (18)附录1：卡号获取方法说明 (18)附录2：用户ID号使用说明 (19)附录3：上位机读取ZTK810T2记录注意事项 (20)第一章ZTK810T2双门控制器介绍1.1功能介绍能登记1744个不同用户:✧用户有效期✧用户个人密码（4位数）✧用户分类（一般用户，特殊用户VIP，VIP不受进入时段限制）✧用户准进时段限制支持多种方式开门：✧刷卡开门✧远程遥控开门✧手动按钮开门（室内，或免起身）ZTK810T2支持RS485联网;ZTK810T2-IP：支持TCP/IP联网✧参数设定✧用户管理✧数据采集✧实时监控✧远程开门进入时段控制：按工作日 / 节假日管理进入时段:✧工作日：可以设入4张准进时段表，对应不同的用户✧每张表有4个不同的准进时段休息日、节假日：✧星期内休息日：每星期可以设定：无；或任一天；或任意两天为休息日✧国家法定节假日：可设定40组（天）：XX月XX日；例如：1月1日，5月1日，12月25日等✧可以设入1张节假日准进时段表，有4个不同的准进时段按星期（星期一至星期日）管理进入时段：✧可以设入16张准进时段表，对应不同的用户，每张表有6个准进时段键盘操作(只限ZTK810T2)：✧RS485 通讯地址（ID）、波特率等✧系统控制参数设入、时钟校时✧增加用户✧删除用户✧开启红外监控环境监控、事件管理：✧门开关状态监控（安装门磁）✧IR/ID（红外）监控，或连接烟雾感应器✧非法刷卡记录✧门控器内部参数被修改✧用户设定变更✧提供“联动”操作功能组合支持多种电锁：✧常开锁、常闭锁、脉冲锁等✧开锁时间0.1秒--25秒内任设定✧开门等待进入延时: 2 秒—25秒内任设定✧红外报警确认延时: 2 秒—25秒内设定详细记录：✧所有事件都实时记录，最多保留最新记录6144条。

门禁使用说明书

双门门禁控制器使用说明书目录第一章ZTK810T2双门控制器介绍 (2)1.1功能介绍 (2)1.2ZTK810T2特性参数 (3)1.3ZTK810T2包装清单 (3)第二章ZTK810T2系列门控器键盘操作说明 (4)2.1系统密码 (4)2.2系统设定 (5)2.3受控门#1参数设置 (7)2.4受控门#2参数设置 (8)2.5键盘上加卡/删卡 (10)2.6键盘上开启红外 (11)第三章ZTK810T2接线图 (11)第四章ZTK810T2外观图 (12)第五章 ZTK810T2的工程安装图 (12)5.1安装前准备 (13)5.1.1 了解安装环境 (13)5.1.2 了解控制器的部件组成 (13)5.1.3 仔细检查控制器内的跳线设置 (13)5.2控制器的安装 (14)第六章疑难问题解答 (14)6.1为什么RS485联网会不通? (14)6.2为什么RS485联网不正常? (14)6.3怎样增加RS485的通信距离? (15)6.4刷卡显示ERR00为什么? (15)6.5卡片已经由软件通信授权,为什么刷卡还是ERR08? (15)6.6入侵探测(红外)感应器的确认延时是什么? (15)6.7怎样关闭“门状态”报警? (15)6.8怎样关闭“红外”报警? (16)6.9合法刷卡后已关闭红外报警,为什么延时后又报警? (17)6.10为什么手动开门按键没有反应? (17)6.12为什么会误开门? (17)6.13为什么控制器频繁“滴”声? (17)6.14显示“ERR02”又不能消除,为什么? (18)6.15控制器加电后显示不正常,不正常工作,怎样解决? (18)附录1：卡号获取方法说明 (18)附录2：用户ID号使用说明 (19)附录3：上位机读取ZTK810T2记录注意事项 (20)第一章ZTK810T2双门控制器介绍1.1功能介绍能登记1744个不同用户:✧用户有效期✧用户个人密码（4位数）✧用户分类（一般用户，特殊用户VIP，VIP不受进入时段限制）✧用户准进时段限制支持多种方式开门：✧刷卡开门✧远程遥控开门✧手动按钮开门（室内，或免起身）ZTK810T2支持RS485联网;ZTK810T2-IP：支持TCP/IP联网✧参数设定✧用户管理✧数据采集✧实时监控✧远程开门进入时段控制：按工作日 / 节假日管理进入时段:✧工作日：可以设入4张准进时段表，对应不同的用户✧每张表有4个不同的准进时段休息日、节假日：✧星期内休息日：每星期可以设定：无；或任一天；或任意两天为休息日✧国家法定节假日：可设定40组（天）：XX月XX日；例如：1月1日，5月1日，12月25日等✧可以设入1张节假日准进时段表，有4个不同的准进时段按星期（星期一至星期日）管理进入时段：✧可以设入16张准进时段表，对应不同的用户，每张表有6个准进时段键盘操作(只限ZTK810T2)：✧RS485 通讯地址（ID）、波特率等✧系统控制参数设入、时钟校时✧增加用户✧删除用户✧开启红外监控环境监控、事件管理：✧门开关状态监控（安装门磁）✧IR/ID（红外）监控，或连接烟雾感应器✧非法刷卡记录✧门控器内部参数被修改✧用户设定变更✧提供“联动”操作功能组合支持多种电锁：✧常开锁、常闭锁、脉冲锁等✧开锁时间0.1秒--25秒内任设定✧开门等待进入延时: 2 秒—25秒内任设定✧红外报警确认延时: 2 秒—25秒内设定详细记录：✧所有事件都实时记录，最多保留最新记录6144条。

单门感应密码门禁一体机使用说明书

单门感应密码门禁一体机使用说明书产品特性：工作电压：DC12V开锁电流：〈1000mA静态电流：〈60mA存储容量：250个标准用户读卡距离：5~15cm用户卡类型：H4100卡（EM卡）工作温度：-10°C~70°C工作湿度：10%~90%尺寸：117 x117x21mm安装说明：卸下固定面板与底版的十字螺丝，取下底版，使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。

请注意一体机的上下方向。

RK2018门禁一体机系统接线图：接线方式一接线方式二注意：上电前必需确认电源电压（DC12V）和电源的正负极性！说明：防撬报警开关在电路板右下角，闭合禁声，弹开蜂鸣器连续短鸣报警。

具体操作说明：一、门禁控制器一体机初始化方法：1．关闭电源，J6的第2脚和第3脚连接。

2．接通电源，蜂鸣器连续短续鸣响报警，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

3．断电，再接通电源，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪烁。

等待J6的开关转换。

4．J6的2、3脚断开，1、2脚接通。

5．门禁一体机初始化完成，蜂鸣器鸣响一声，门禁一体机进入用户使用状态。

说明：初始化操作仅修改一体机系统密码为缺省密码12345（即为出厂默认密码），其它数据不会被删除。

二、继电器输出设置方法：1、PUSH1为继电器干触点输出。

2、J1的NO脚连接，PUSH1、GND常开（继电器动作时，PUSH1、GND接通）。

3、J1的NC脚连接，PUSH1、GND常闭（继电器动作时，PUSH1、GND断开）。

三、门禁一体机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，POWER（红）灯、OK（绿）灯、MODE（橙）灯齐闪亮。

（2）输入5位系统密码，蜂鸣器鸣响一声，POWER（红）灯和MODE（橙）灯亮、OK（绿）灯熄灭，门禁一体机进入系统编程状态。

2．“0”键，加入卡+密码型用户（1）按“0”字键，MODE（橙）灯亮、POWER（红）灯和OK（绿）灯熄灭。

博朗听书机使用手册EV1000

5.2 DOC 格式文件转为 TXT 格式-------------------------------------------------------11
5.3 听书机程序烧录----------------------------------------------------------------11
索自动存储电台频率。
●大容量可拆卸锂离子电池。支持播报时间和电池电量，支持定时关机。
● 系统软件可在线升级。Windows ME/2000/XP/2003 下免驱动。
● 内置大容量 1G/2G/4G Flash 存贮器。并设有 SD 卡插槽，可随意扩充容量 32M～32G。
格证八部分组成。
本手册包含听书机使用说明和配套的电脑驱动程序使用说明两部分内容。
本产品主要功能是通过电脑传输网络、光盘中的歌曲、文字等资料至本机中，随时随地欣赏音
乐、视听同步朗读、阅读文章。同时还具有报时、报电量、录音、全波段收音、设置书签、页码显
示、自动关机、定时关机、快翻、U 盘等多项功能，并可随意扩充容量 32M～32G，是一座移动的图
a.在播放音乐状态下，第一次短按该键设置“A”点，第二次短按该键设置“B”点，这时“A～
B”段将复唱，第三次短按该键将取消对“A～B”段的复唱设置。
b.在朗读状态下，每按“ ”键一次，将重复朗读当前本句文字一次。
Unicode）等文字编码。
● 卓越的 TTS 朗读功能，支持语音导航、步步提示。开机播报当前状态，可以选择国语、粤语
或英文朗读文本文件，流畅自然，享受听书乐趣。还有设置书签、快速翻页、逐句复读、断
点记忆等辅助功能。
● 多种朗读效果选择，自由选择男声、女声，回声、混响、阴阳怪气等多种音效，语速、语调

博朗产品说明书全系列

BURAN博朗系列超细干粉自动灭火装置使用说明书南京燕苑博朗消防设备有限公司1目录悬挂式超细干粉灭火装置 FZXA2.5-BURAN第一部分保管注意事项结构和工作原理 4 运输、1 适用范围 2 技术性能 3售后服务装箱单 8 安装注意事项5 6 维护注意事项 7FZXA5-BURAN 第二部分悬挂式超细干粉灭火装置保管注意事项 4 技术性能 3 结构和工作原理运输、1 适用范围 2售后服务维护注意事项 7 装箱单 8 5 安装注意事项 6FZXA8-BURAN 悬挂式超细干粉灭火装置第三部分运输、保管注意事项适用范围 2 技术性能 3 结构和工作原理 4 18 维护注意事项 7 装箱单售后服务 6 5 安装注意事项自动温感启动器第四部分手动启动功能模块主要技术指标概述1 2 探测器性能特点 3 4 安装方法 6 使用方法维护5安装注意事项第五部分备注第六部分2第一部分 FZXA2.5-BURAN悬挂式超细干粉灭火装置1 适用范围1.1 能迅速扑灭A、B、C类火灾和带电电气火灾。

如生产车间、办公室、小型仓库、商店、配电房等层高比较小的相对封闭空间及火车、船舶等交通工具消防使用。

1.2 防爆标志ExibIIBT32 技术性能2.1 外形尺寸（含固定架；mm）直径……………………………………200±5高度……………………………………375±52.2 灭火装置重量（Kg）………………………………………………………6.0±0.52.3 灭火超细干粉重量（Kg）…………………………………………………2.5±0.1252.4保护面积、体积（不密闭程度5%）A类火灾B、C、E类火灾保护面积保护体积保护体积保护面积3223mm mm1887292.5自动温感启动器启动温度（℃）…………………………………………≥702.6启动电流（A）………………………………………………………………≥12.7 检查电启动的安全电流（mA）…………………………………………≤1502.8 喷射时间（秒）………………………………………………………………≤52.9 灭火时间（秒）……………………………………………………………≤12.10 使用环境温度（℃）………………………………………………－40～＋502.11 装置启动有效期（年） (10)2.12 可人控电启动或与火灾自动报警系统配套使用。

门禁控制器使用说明书

门禁控制器使用说明书CK100系列(CK100、CK1002、CK1003、CK1005、CK1006等)门禁控制器使用说明书一、产品简介CK100系列非接触式感应卡门禁控制器是现代先进的门禁系统，它选用最新中央处理器及大容量存储芯片，采用FLASH最新技术,所有资料不会因断电而丢失；具备感应卡开门、卡加密码开门、密码开门、遥控开门等多种开门方式。

门状态监视、输出报警、防拆等完善的保安措施让用户更加安全；开门按钮、遥控开门、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

CK100系列能够进入编程状态后增加或删除用户卡；为了方便操作，CK100系列设计了一种更加方便的方法，即使用授权卡或删除卡进行对用户卡的增加或删除。

二、技术参数1)工作电源:直流，电压12V,电流<0.1A2)最大负载:报警输出100mA,电锁输出5A3)外型尺寸:116mm×116mm×20mm4)重量:180g5)环境温度:-20℃－ 60℃6)相对湿度:20% － 90%7)存储容量:有打卡记录机型：4000 张用户卡、4000组密码；无打卡记录机型：5500 张用户卡、5500组密码；无打卡记录、无密码、无代码机型：10000张用户卡(此机型无代码，不能按代码删除卡号)8)读卡距离:>10CM9)读卡类型:EM或EM兼容卡三、设置方法1)初始编程密码为“8888”。

2)进入编程状态：进入编程状态，此时蓝灯闪烁加快。

能够输入以下介绍的“0”到“9”的命令进入不同的模式。

输入“0”到“9”的命令时蓝灯闪烁更加加快表示已经进入到设置。

3)功能设置（需在编程状态下）●修改编程密码注密码为1-8 位任意数字，蜂鸣器“嘀”的一声代表修改密码成功,连续“嘀嘀嘀”的三声代表失败，失败的原因一般是二个密码不一样。

●增加用户卡或开门密码（命令“1”）（1）增加用户卡：进入编程状态后按注：卡的代码为0001-9999 不可重复的四位数字，作为将来在该卡丢失时删除该卡的代码，能够不输入代码，但不输入代码时将来将不能单独删除该卡，如需连续增加卡则在输完四位数的代码后不必按#直接读第二张卡，不需要代码时可直接读第二张卡，第三张卡等。

博朗IRT6520中文说明书家用版

博朗 IRT6500/6520/6020 中文说明书产品描述 IRT65201——耳套（20 个/盒） 2——位置探测器 3——测温头4——ExacTemp 指示灯 5——更换耳套按钮 6——显示屏7——8——电源键 9——测温键 10——电池盖 11——保护盒注意事项：若出现未明原因的焦躁、呕吐、腹泻、脱水、食欲不振或活动不适、痉挛、肌肉疼痛、发抖、脖颈酸痛、排尿疼痛等症状，不管背景指示灯亮起何种颜色、被测温者是否发烧，均请咨询医生。

若耳温计显示温度升高（IRT6520 型号的背景指示灯变黄或变红），请咨询医生。

本产品工作环境的温度范围为：10-40℃（50-104℉）。

切勿将本产品暴露于极限温度（<-20℃/-4℉或 >50℃/122℉），切勿置于过湿环境中（>95%RH ）。

本产品必须与博朗耳温计配套的耳套(LF40)使用。

儿童在服用抗生素、止痛剂或退烧药的情况下，不应仅靠体温计读数来判定其病症严重程度。

耳温计指示的温度升高可能是病情严重的信号，尤其是出现在年老衰弱、免疫力低下者或婴幼儿身上时。

当出现温度升高或当您对下列人员进行测温时，请立即接受专业咨询。

①出生 3 个月以下的婴儿（若温度超过 37.4℃或 99.4℉，请立即咨询医生）；②60 岁以上的病人；③糖尿病患者或免疫力低下人群；④卧床病人；⑤器官移植者；⑥发烧的症状在老年病人身上较难甚至无法发现。

本产品包含小零件，或被儿童吞食引发窒息危险。

请将本产品置于儿童接触不到的地方。

博朗耳温计使用方法1、摘掉防护盖2最后一次测得的温度将在显示屏显示 5 秒钟。

3、如果有需要，耳套指示灯将闪烁。

请注意：博朗耳温计戴上耳套才能工作。

4、利用AgeSmart 年龄选择功能按钮选择年龄，如下图所示。

按下按钮可切换年龄组别。

63 秒钟常亮。

“精准温度”指示灯将熄灭，显示屏将显示8、下次测量时，按更换键取下并丢掉用过的耳套，换上新的干净的耳套（同一个人使用，可以多次使用旧耳套8-10 次）。

门禁说明书

1.产品主要技术指标12.产品出厂缺省值3.声光显示3.1.正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令25.功能及设置5.1.进入编程：[*]+[6位编程密码]嘟嘟，缺省：990101 5.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟，完成加卡5.3.1.3位编码：是001——500之间不可重复数字。

该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码5.3.2.连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。

例如输入编码为015，再次读卡时，再次卡的编码为016……依次类推5.3.3.有效卡缺省个人密码：000035.4.删除有效卡：5.4.1.编码方式删卡：[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+……+[输入3位编码n]嘟嘟+[*]嘟嘟，完成删卡5.4.2.感应方式删卡：[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态：[*]嘟嘟5.6.设置感应卡的开门方式：5.6.1.卡或密码方式：[1]+[0]嘟嘟（缺省）5.6.2.卡+个人密码方式：[1]+[1]嘟嘟45.7.密码5.7.1.“卡或密码”方式中的密码：是指每张有效卡内的个人密码（最多500个个人密码），以及1个通用密码5.7.2.关闭修改个人密码功能：[1]+[2]嘟嘟（缺省）5.7.3.开启修改个人密码功能：[1]+[3]嘟嘟5.7.4.修改个人密码：非编程状态下[＃]嘟嘟+[读感应卡]嘟、嘟嘟+[输入4位原密码]（缺省0000）嘟嘟+[输入4位新密码]+[重复输入4位新密码]嘟嘟；5.7.5.修改通用密码：[3]+[4位通用密码]（缺省1234）当通用密码或者个人密码为0000时，在“卡或密码”方式下，密码无效5.8.设置开锁时间：[2]+[TT]。

门禁系统使用说明书

目录一系统概述 (01)二系统操作 (04)三系统编程 (09)四系统配置及选材 (19)五系统原理图 (21)六系统连线示意图 (25)七安装调试 (29)八系统各部件的安装说明 (31)九其它事项 (31)备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。

.一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。

系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。

AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。

两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。

（见下表）...页◇编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇可视室内分机长×宽×厚(mm)外形尺寸：220×205×65（AB-402M）235×188×50（AB-402MQ）◇信号隔离器（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：85×85×37..页◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP ）长×宽×厚(mm)外形尺寸：190×180×73◇ 管理中心（AB-602C ）长×宽×厚(mm)外形尺寸：240×267×65二、系统操作（一）门口机（402D ）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。

感应门禁主机简明使用手册

PRX-40/A感应门禁主机简明使用手册
一、供电电源：
9-15VDC，150mA
二、接线表
三、编程步骤
2、输入主码
缺省的主码为12345678
直接加卡：进入编程模式后，输入20，然后将所要加的卡分别在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示加卡成功。

在所有卡加卡成功后，同时按7和8键，退出编程模式。

直接删卡：进入编程模式后，输入21，然后将所要删除的卡分别在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示删卡成功。

在所有卡删除成功后，同时按7和8键，退出编程模式。

通过索引加卡：进入编程模式后，输入24，并输入要加入的卡的4位索引号（索引号范围0000-0300）然后将所要加的卡在读卡器上刷卡。

每次刷卡后，主机会发出2声短鸣，表示加卡成功。

通过索引删卡：进入编程模式后，输入25，并输入要删除的卡的4位索引号（索引号范围0000-0300），主机会发出2声短鸣，表示删卡成功。

4、退出编程
所有设置完成后，等一段时间，主机上的编程指示灯熄灭，主机退出编程状态。

门禁读头说明书

门禁读头说明书篇一：门禁安装使用说明书门禁安装使用说明书1．首先准备安装部件；门禁控制器，门禁读头，电控门锁，１２Ｖ接门禁控制器电源变压器或１２Ｖ电池组，ＲＳ２３２－ＲＳ４８５双向通信接口转换器，２芯，４芯互套线若干．2．按照门禁控制器上的接线位置一一对应接入１２Ｖ电源或１２Ｖ电池组输入．其中ＮＣ表示空脚，继电器公共端接电源或电池负端．继电器１，２，３，４分别可接４只电控门锁的负端即四扇门．电控门锁的正端直接接１２Ｖ电源输出端．读头电源输出和读头４８５的Ａ和Ｂ端分别接读头上的红，黑，绿，黄线．读头上的兰线和白线接出门按钮开关，棕色线和白线接门磁．控制器上的ＰＣ４８５Ａ和Ｂ分别接ＲＳ４８５通信接口转换器上的Ａ和Ｂ端，其余的输入输出是可编程的输入输出接口．具体接如下图：3．按图接线后把ＲＳ２３２接口转换器插入电脑ＰＣ的ＣＯＭ１或ＣＯＭ２接口，通讯的波特率设为１９２００．插入或打开电源控制器上的红灯和绿灯ＲＸＯ和ＴＸＯ闪亮．如电脑发出通讯指令一次则控制器上的ＲＸ１和ＴＸ１红灯和绿灯闪亮一下．4门禁机的安装4.1 安装位置的确定安装位置应选择进门刷卡方便、高度合适墙壁结实的地方。

注意不能安装在金属板上及附近有强干扰源的地方。

应避免日照、雨淋和碰伤控制器。

4.2 底座的固定安装在待安装的墙壁合适高度处，按照门禁机的安装板尺寸打孔如下图，用随机配备的塑料膨胀螺栓和螺钉将底座安装板固定好。

底座安装板穿线孔的另一面用PVC75标准接线盒固定接线。

将门禁机背面的多芯电缆从打好的孔穿过墙壁到内标准接线盒，再将整机扣合在安装底座上。

篇二：JA-968C门禁机说明书JA-968C门禁机说明书一．产品特点本单门控制器专门为写字楼、办公室、智能大厦、小区、工厂、楼宇公共通道等出入口的控制而推出的一系列独立型门禁控制器，支持感应卡开门、密码开门、感应卡加密码、胁迫加报警信号输出等四种开门方式为用户提供一个简单直接又安全的门禁控制系统解决方案。

门禁控制器使用说明书

CK100系列(CK100、CK1002、CK1003、CK1005、CK1006等)门禁控制器使用说明书一、产品简介CK100系列非接触式感应卡门禁控制器是现代先进的门禁系统，它选用最新中央处理器及大容量存储芯片，采用FLASH最新技术,所有资料不会因断电而丢失；具备感应卡开门、卡加密码开门、密码开门、遥控开门等多种开门方式。

门状态监视、输出报警、防拆等完善的保安措施让用户更加安全；开门按钮、遥控开门、关门提醒、门铃、可接常开或常闭锁等强大功能让用户更加方便。

CK100系列可以进入编程状态后增加或删除用户卡；为了方便操作，CK100系列设计了一种更加方便的方法，即使用授权卡或删除卡进行对用户卡的增加或删除。

二、技术参数1)工作电源:直流，电压12V,电流<0.1A2)最大负载:报警输出100mA,电锁输出5A3)外型尺寸:116mm×116mm×20mm4)重量:180g5)环境温度:-20℃－ 60℃6)相对湿度:20% － 90%7)存储容量:有打卡记录机型：4000 张用户卡、4000组密码；无打卡记录机型：5500 张用户卡、5500组密码；无打卡记录、无密码、无代码机型：10000张用户卡(此机型无代码，不能按代码删除卡号)8)读卡距离:>10CM9)读卡类型:EM或EM兼容卡三、设置方法1)初始编程密码为“8888”。

2)进入编程状态：进入编程状态，此时蓝灯闪烁加快。

可以输入以下介绍的“0”到“9”的命令进入不同的模式。

输入“0”到“9”的命令时蓝灯闪烁更加加快表示已经进入到设置。

3)功能设置（需在编程状态下）●注密码为1-8 位任意数字，蜂鸣器“嘀”的一声代表修改密码成功,连续“嘀嘀嘀”的三声代表失败，失败的原因一般是二个密码不一样。

●增加用户卡或开门密码（命令“1”）（1）增加用户卡：进入编程状态后按注：卡的代码为0001-9999 不可重复的四位数字，作为将来在该卡丢失时删除该卡的代码，可以不输入代码，但不输入代码时将来将不能单独删除该卡，如需连续增加卡则在输完四位数的代码后不必按#直接读第二张卡，不需要代码时可直接读第二张卡，第三张卡等。

门禁使用说明书

双门门禁控制器6.3怎样增加RS485的通信距离?6.4刷卡显示ERR00为什么? (11)6.5卡片已经由软件通信授权,为什么刷卡还是ERR08? (11)6.6入侵探测(红外)感应器的确认延时是什么? (12)6.7怎样关闭“门状态”报警? (12)6.8怎样关闭“红外”报警? (12)6.9合法刷卡后已关闭红外报警,为什么延时后又报警? (13)6.10为什么手动开门按键没有反应? (13)6.12为什么会误开门? (13)✧星期内休息日：每星期可以设定：无；或任一天；或任意两天为休息日✧国家法定节假日：可设定40组（天）：XX月XX日；例如：1月1日，5月1日，12月25日等✧可以设入1张节假日准进时段表，有4个不同的准进时段按星期（星期一至星期日）管理进入时段：✧可以设入16张准进时段表，对应不同的用户，每张表有6个准进时段键盘操作(只限ZTK810T2)：✧RS485 通讯地址（ID）、波特率等✧系统控制参数设入、时钟校时2.1系统密码为了系统的安全，避免非系统管理人员随意修改系统参数，我们设置了系统密码来加以防范，即进入系统设定各项功能时，必须先输入正确的系统密码确认，方允许操作，出厂初始密码为“000000”。

1．修改系统密码：按[ F1 ]键，LED显示“Pin_”，依次输入6个数的系统密码，按[ENT]键确定。

如果密码正确，LED显示“Can.SET”；这时按[ F1 ]键，LED显示“Chg.Pin”“Pin_”请您输入6个数的新密码，按[ENT]键确定，LED显示“AgAin” “Pin_” 请您再输入一次新密码，按[ENT]键确定，“Can.SET”表示系统密码修改成功。

如果不正确，LED显示“PinErr”。

2. 重置系统密码：请按以下方法操作一遍即可：✧✧0（6个0）。

(1)再按<F1>SYST. 系统设置:DOOR1. 受控门#1DOOR2. 受控门#1CHG.PIN(2)按<F3>键,进入门控器加\ADD CD 加卡DEL CD 删卡DEL IDDEL ALL错误提示符ERR 00：WD0、WD1ERR 01：ERR 02ERR 03：ERR 08：未注册卡刷卡。

密码门禁说明书

1.产品主要技术指标2.产品出厂缺省值3.声光显示3.1.正常工作状态下：3.1.1.有效指令：嘟短声3.1.2.无效指令：嘟长声3.2.编程状态下：3.2.1.绿灯常亮3.2.2.有效指令：嘟嘟两声3.2.3.无效指令：嘟嘟嘟三声4.撤销未完成的指令：在键入指令没有全部完成前，按下[*]键，可以撤销该项指令5.功能及设置5.1.进入编程：[*]+[6位编程密码]嘟嘟，缺省：990101 5.2.修改编程密码：[0]+[输入6位新编程密码]+[重复输入6位新编程密码]5.3.设置有效卡：[5]+[输入3位编码]嘟嘟+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟，完成加卡5.3.1.3位编码：是001——500之间不可重复数字。

该编码是在卡丢失后删除卡的重要方式，请发卡人员妥善保存卡编码5.3.2.连续设置有效卡时，每张卡的编码按前一张卡的编码+1递增。

例如输入编码为015，再次读卡时，再次卡的编码为016……依次类推5.3.3.有效卡缺省个人密码：00005.4.删除有效卡：5.4.1.编码方式删卡：[7]+[输入3位编码1]嘟嘟+[输入3位编码2]嘟嘟+……+[输入3位编码n]嘟嘟+[*]嘟嘟，完成删卡5.4.2.感应方式删卡：[7]+[感应卡1]嘟、嘟嘟+[感应卡2]嘟、嘟嘟+……+[感应卡n]嘟、嘟嘟+[*]嘟嘟完成删卡5.4.3.删除所有已设置卡：请使用恢复出厂设置的方式5.4.4.删除有效卡后其个人密码也一并删除5.5.退出编程状态：[*]嘟嘟5.6.设置感应卡的开门方式：5.6.1.卡或密码方式：[1]+[0]嘟嘟（缺省）5.6.2.卡+个人密码方式：[1]+[1]嘟嘟5.7.密码5.7.1.“卡或密码”方式中的密码：是指每张有效卡内的个人密码（最多500个个人密码），以及1个通用密码5.7.2.关闭修改个人密码功能：[1]+[2]嘟嘟（缺省）5.7.3.开启修改个人密码功能：[1]+[3]嘟嘟5.7.4.修改个人密码：非编程状态下[＃]嘟嘟+[读感应卡]嘟、嘟嘟+[输入4位原密码]（缺省0000）嘟嘟+[输入4位新密码]+[重复输入4位新密码]嘟嘟；5.7.5.修改通用密码：[3]+[4位通用密码]（缺省1234）当通用密码或者个人密码为0000时，在“卡或密码”方式下，密码无效5.8.设置开锁时间：[2]+[TT]。

门禁电源控制器说明书

门禁电源控制器说明书一、概述本电源为全自动智能型不间断电源。

它采用高质量元件，应用国际先进工艺流程精工制作而成。

采用大电流稳压，工作稳定。

电池充电电量足、不过充、不欠充，电池电压过低自动切断输出，有效保护电池。

二、主要技术参数：1、输入工作电压：AC220V±10%50/60Hz2、输出电压：12V3、使用电池类型：铅酸蓄电池12V7AH4、实用时间：接NO锁35-48小时、接NC锁5-10小时5、工作环境湿度：<95%6、温度：-20℃~50℃三、主要功能：1、可减小门禁控制器的负荷，减小故障隐患。

2、设NO和NC输出，可控制各种类型的电锁。

3、设延时控制电路，开锁时间可在1-15秒。

4、带UPS电源，停电自动供电，电池电压过低自动断电，保护电池。

5、设开门按钮输入，可直接开启电锁。

四、接线端子功用：NO端与GND端：接常开锁（通电开锁）；常态无输出，触发后1-15秒输出DC12V。

NC端与GND端：接常闭锁（断电开锁）；常态输出DC12V，触发后1-15秒断电。

+12V端与GND端：DC12V稳压输出。

PUSH端与GND端：开门按钮输入端（PUSH端（低电频信号）接门禁控制器的PUSH端）CONTROL端：用于楼宇对讲控制器主机锁输出端或门禁控制器的直接12V电压控制电锁输出端。

（一种为+PUSH(高电频信号)：输入正电压控制开锁---正电开锁；负极为公共地线。

）+12V端与GND端的GND为负极（公共地线）；NO端与GND端的GND 为负极（NO与NC共用地线）；五、故障排除：1、接通电源后，电源指示灯不亮，没有电压输出。

应检查电源插座是否接触不良，保险丝是否烧毁。

2、绿色电池指示灯不亮。

应检查保险丝是否烧毁。

电池组引线是否断开。

注：1、在安装接线时请先关闭电源，切勿带电操作！！2、正常情况下电锁是从电源控制器接出。

3、特别提示：为保证门禁运行稳定，建议电流大于500mA的电锁不要直接从门禁接线。
