IKO交叉滚子导轨
交叉滚子导轨安装方法

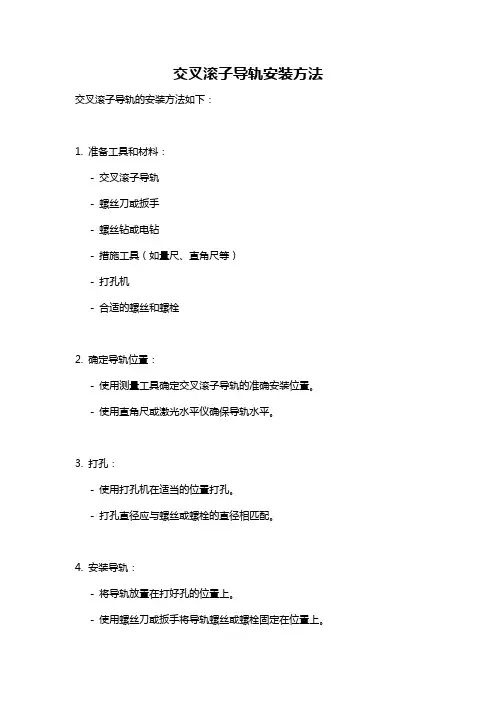

交叉滚子导轨安装方法交叉滚子导轨的安装方法如下：
1. 准备工具和材料：
- 交叉滚子导轨
- 螺丝刀或扳手
- 螺丝钻或电钻
- 措施工具（如量尺、直角尺等）
- 打孔机
- 合适的螺丝和螺栓
2. 确定导轨位置：
- 使用测量工具确定交叉滚子导轨的准确安装位置。
- 使用直角尺或激光水平仪确保导轨水平。
3. 打孔：
- 使用打孔机在适当的位置打孔。
- 打孔直径应与螺丝或螺栓的直径相匹配。
4. 安装导轨：
- 将导轨放置在打好孔的位置上。
- 使用螺丝刀或扳手将导轨螺丝或螺栓固定在位置上。
- 确保螺丝或螺栓牢固地固定导轨。
5. 校正导轨：
- 检查导轨是否与预期位置完全吻合。
- 如有必要，使用螺丝刀或扳手微调导轨位置，直至完全吻合。
6. 检查安装：
- 仔细检查导轨的安装情况。
- 检查滚子是否平稳运行，并确保其与其他机械设备的配合良好。
注意事项：
- 在安装过程中，务必严格按照使用说明书和设备制造商的建议操作。
- 在安装过程中，考虑到设备的负荷和运行条件来选择合适的螺丝和螺栓。
- 确保导轨固定牢固，以避免滚子在使用中产生过度震动或脱落的情况。
交叉滚子导轨选型手册
交叉滚子导轨选型手册交叉滚子导轨是一种常用于工业机械领域的导向装置，广泛应用于各类机械传动和定位场合。
为了选择合适的交叉滚子导轨，需要考虑多个因素，包括载荷能力、刚性、导向精度、摩擦和磨损等。
本文将介绍选型交叉滚子导轨的相关参考内容。
1. 载荷能力：交叉滚子导轨的载荷能力是指其能够承受的最大静载荷和动载荷。
根据实际工作环境和机器设备的要求，需要选择适当的载荷能力，以确保滚子导轨能够安全可靠地运行。
2. 刚性：刚性是指交叉滚子导轨在受到外力作用时的抗弯曲和抗变形能力。
较高的刚性可以保证导轨的稳定性和工作精度。
3. 导向精度：导向精度是指交叉滚子导轨在工作过程中所能保持的位置精度。
不同的应用场景对导向精度有不同的要求，需要根据具体需求选择相应精度等级的导轨。
4. 摩擦和磨损：摩擦和磨损是交叉滚子导轨在工作中不可避免的问题。
需要选择具有较低摩擦系数和较长使用寿命的导轨，以减少能量损耗和提高导轨的使用寿命。
5. 安装和维护：选择交叉滚子导轨时，还需要考虑其安装和维护的便利性。
一些导轨可能需要专门的工具和设备进行安装和维护，需要根据实际情况选择适合的导轨。
6. 成本：交叉滚子导轨的成本包括购买成本和维护成本。
在选择导轨时，需要综合考虑其性能和价格，选择性价比较高的产品。
7. 品牌和信誉：选择知名品牌和具有良好信誉的交叉滚子导轨供应商，有助于保证产品的质量和售后服务。
8. 参考案例：参考行业内的案例和经验，了解同类型的机械设备在实际工作中所选用的导轨型号和效果，可以有助于选择适合自己应用的交叉滚子导轨。
综上所述，选择交叉滚子导轨时需要考虑载荷能力、刚性、导向精度、摩擦和磨损、安装和维护便利性、成本、品牌和信誉以及参考案例等因素。
通过综合考虑这些因素，可以选择适合自己应用的交叉滚子导轨，以提高机械设备的精度和性能。
iko轴承资料大全
Iko轴承产品简介IKO滚针轴承以其特殊的内部构造实现机械设计的小型、轻量化。
导轨轴承以滚针轴承所赋予的高品质为基础，以独特的机械设备做精密加工，以最新机器来作品质评价，产品永远维持着高性能及高品质的水准。
IKO轴承日本东晟株式会社IKO是一家有五十多年历史，以生产滚针轴承和直线导轨见长的专业轴承制造商，在世界各地均享有崇高的声誉，是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家;IKO卡法创造的四列圆柱滚子重载导轨享誉世界。
其产品广泛用于机床以及其他各行业领域。
出品的产品已成为优质名牌产品的代表，通过全球的营销网络实现为用户方便、快捷的服务承诺。
IKO轴承公司简介IKO是日本汤姆逊公司的注册商标，“IKO”代表“Innovation,Know-how &Originality”。
是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家。
是一个以科技和技术开发为导向的工业配件制造厂商，产品以针状轴承和导轨轴承为主。
IKO轴承----创造明日尖端科技的名牌。
(IKO轴承公司办公楼)公司名称(中日英)：日本东晟株式会社。
日本トムソン株式会社NIPPON THOMPSON CO.,LTD.公司总部： 19-19 Takanawa 2-chomeMinato-ku, Tokyo 108-8586, Japan电话： +81-3-3448-5811成立日期： 1950年2月10日(昭和25年)注册资金： 9,532,669,740(日元)发行股份总数： 73,499,875股财政结算：每年4月1日～下一年度3月31日上市证券交易所：东京证券交易所一部员工人数： 1,021人(集团总数)产品分类：滚针轴承直线产品(直线导轨,精密定位平台)各种机械部件商标: IKOIKO轴承历史IKO东晟轴承日本东晟株式会社IKO是一家有五十多年历史，以生产滚针轴承和直线导轨见长的专业轴承制造商，在世界各地均享有崇高的声誉，是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家;IKO卡法创造的四列圆柱滚子重载导轨享誉世界。
交叉滚柱导轨
交叉滚柱导轨什么是交叉滚柱导轨？交叉滚柱导轨（Crossed Roller Guide）是一种高精度直线导轨，其摩擦系数小、运动平稳、刚度高、重复定位精度小，被广泛应用于高精度机床、工业机器人、半导体设备和航空航天等领域。
交叉滚柱导轨由导轨架、导轨轨道、滚柱和保持架等组成。
交叉滚柱导轨的特点1.高精度：交叉滚柱导轨配有高精度滚珠，其摩擦系数小、精度高，能够实现高精度的直线运动。
2.高刚度：交叉滚柱导轨的滚柱布置方式使得导轨具有高刚度，即在受到外力时不易变形，从而保证了机器的稳定性。
3.低摩擦力：交叉滚柱导轨的滚柱由于采用了滚动方式，导致较小的滚动摩擦力，从而确保了导轨在高速运动时的稳定性。
4.重复定位精度高：交叉滚柱导轨的刚度和精度高，并且由于滚柱的分布方式，具有很好的重复定位精度。
交叉滚柱导轨的应用交叉滚柱导轨广泛应用于需要高精度、高刚度、稳定性好的机床、半导体和精密设备等领域。
常见应用场景包括以下几个方面：1.机床行业：交叉滚柱导轨主要应用在高精度数控机床、数控平面磨床和其他大型机床上。
2.自动化行业：交叉滚柱导轨在机器人和半导体等设备的自动化加工中，能够提供高精度的直线运动和重复定位精度，进而提升自动化加工生产力和生产效率。
3.飞行器行业：在航空航天领域，交叉滚柱导轨可作为高精度控制系统的重要部件，例如飞机的尾翼、起落架和发动机等。
总结交叉滚柱导轨是一种高精度直线导轨，具有精度高、刚度高、低摩擦力和重复定位精度高的特点。
广泛应用于机床、自动化、半导体和航空航天等领域，在提高生产效率和生产力方面发挥着至关重要的作用。
日本iko轴承
Iko轴承产品简介IKO滚针轴承以其特殊的内部构造实现机械设计的小型、轻量化。
导轨轴承以滚针轴承所赋予的高品质为基础，以独特的机械设备做精密加工，以最新机器来作品质评价，产品永远维持着高性能及高品质的水准。
IKO轴承日本东晟株式会社IKO是一家有五十多年历史，以生产滚针轴承和直线导轨见长的专业轴承制造商，在世界各地均享有崇高的声誉，是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家;IKO卡法创造的四列圆柱滚子重载导轨享誉世界。
其产品广泛用于机床以及其他各行业领域。
出品的产品已成为优质名牌产品的代表，通过全球的营销网络实现为用户方便、快捷的服务承诺。
IKO轴承公司简介IKO是日本汤姆逊公司的注册商标，“IKO”代表“Innovation,Know-how &Originality”。
是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家。
是一个以科技和技术开发为导向的工业配件制造厂商，产品以针状轴承和导轨轴承为主。
IKO轴承----创造明日尖端科技的名牌。
(IKO轴承公司办公楼)公司名称(中日英)：日本东晟株式会社日本トムソン株式会社NIPPON THOMPSON CO.,LTD.公司总部： 19-19 Takanawa 2-chomeMinato-ku, Tokyo 108-8586, Japan电话： +81-3-3448-5811成立日期： 1950年2月10日(昭和25年)注册资金： 9,532,669,740(日元)发行股份总数： 73,499,875股财政结算：每年4月1日～下一年度3月31日上市证券交易所：东京证券交易所一部员工人数： 1,021人(集团总数)产品分类：滚针轴承。
直线产品(直线导轨,精密定位平台)各种机械部件商标: IKOIKO轴承历史IKO东晟轴承日本东晟株式会社IKO是一家有五十多年历史，以生产滚针轴承和直线导轨见长的专业轴承制造商，在世界各地均享有崇高的声誉，是日本生产滚针轴承历史最悠久、品种最齐全、专业化水平最高的生产厂家;IKO卡法创造的四列圆柱滚子重载导轨享誉世界。
交叉滚子导轨使用场景
交叉滚子导轨使用场景导轨是一种用于支撑和引导物体运动的装置，广泛应用于工业生产和机械设备中。
而交叉滚子导轨则是一种特殊类型的导轨，其独特的结构和性能使得它在某些特定的使用场景中具有独特的优势和应用价值。
一、机床制造领域交叉滚子导轨在机床制造领域中有着广泛的应用。
在数控机床、高速加工中心、磨床等机床设备中，交叉滚子导轨可以提供高精度、高刚性的运动支撑，确保机床在高速、高负荷下的稳定运行。
同时，交叉滚子导轨还可以提供高速行程和重复定位精度，满足机床加工的高要求。
二、自动化生产线在自动化生产线中，交叉滚子导轨也扮演着重要的角色。
例如，在汽车制造业中，交叉滚子导轨被广泛应用于焊接、装配、涂装等工序中的传送带系统，确保工件的准确定位和稳定运动，提高生产线的效率和产品质量。
三、半导体设备制造在半导体设备制造领域，交叉滚子导轨的高精度和稳定性能尤为重要。
在半导体芯片制造过程中，需要使用到高精度的切割、涂覆和焊接设备，这时交叉滚子导轨能够提供精准的运动支撑，确保芯片制造的高质量和高产能。
四、医疗设备在医疗设备领域，交叉滚子导轨也有着广泛的应用。
例如在核磁共振设备中，交叉滚子导轨可以提供高稳定性和低噪音的运动支撑，确保设备的精准成像效果。
此外，在手术机器人、放射治疗设备等高精度医疗设备中，交叉滚子导轨的高精度和稳定性能也起到了至关重要的作用。
五、航空航天领域在航空航天领域，交叉滚子导轨也被广泛应用于飞行器的航空仪表、导航设备和发动机等关键部件中。
交叉滚子导轨的高刚性和高耐磨性能，能够满足高速、高温和高压等极端工况下的运动要求，确保飞行器的安全可靠运行。
交叉滚子导轨作为一种特殊类型的导轨，在机床制造、自动化生产线、半导体设备制造、医疗设备和航空航天等领域具有广泛的应用场景。
其高精度、高刚性和稳定性能，能够满足各种复杂工况下的运动要求，提高设备的性能和生产效率。
随着科技的不断进步和行业的发展，交叉滚子导轨的应用领域还将不断拓展和扩大，为各行各业的发展带来更多的机遇和挑战。
交叉滚子导轨特点及安装步骤
交叉滚子导轨特点及安装步骤
交叉滚子导轨特点：
1、滚动磨擦力小，稳定性能好；
2、接触面积大，弹性变形量小；
3、有效运动体多，易实现高刚性、高负荷运动；
4、结构设计灵活，安装使用方便，寿命长；
5、机械能耗小和精度高，速度快，承载能力大。
交叉滚子导轨的安装步骤：
1.用除油剂将零件基准面上的防锈油擦干净。
因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。
2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。
用压板将零件压紧，使零件的侧面与安装基准面贴紧。
用力矩扳手按下表规定的力矩逐个拧紧零件的安装螺钉，从中间开始按交叉顺序向两端拧紧。
3.将调整侧的零件4作暂时的固定。
4.小心将保持架插入到中央附近。
5.将端部挡块安装在导轨端部。
6.将滑块左右移动到尽头，调整保持架到床身的中央位置。
7.把表头打在滑台的中心和侧面。
8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。
9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。
10.将滑台移至中央位置，把调整螺钉轻轻拧紧。
11.重复8-10的步骤，将滑台的间隙调到0为止。
12.参照给定的力矩值，按照8-10的步骤将调整螺钉固紧。
13.最后将零件4固紧。
跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。
日本IKO产品资料
IKO产品：IKO直线导轨、IKO交叉滚子导轨、IKO直线轴承、IKO滚珠花键、IKO关节轴承、IKO滚柱滚动块、IKO凸轮从动轴承、IKO直线运动单元、IKO滚珠滑组、IKO交叉滚子轴承、IKO交叉滚子工作台、IKO线性滑组、等IKO产品IKO微型导轨短型：LWLC3B、LWLC5B、LWLC7B、LWLC9B、LWLC12B、LWLC15B、LWLC20B、LWLC25BIKO微型导轨标准型：LWL1B、LWL2B、LWL3B、IKOLWL5B 、LWL7B、LWL9B、LWL12B、LWL15B、LWL20B、LWL25BIKO微型导轨加长型：LWLG7B、LWLG9B LWLG12B LWLG15B、LWLG20B、LWLG25BIKO微型导轨宽幅型短型：LWLFC6B、LWLFC10B、LWLFC14B、LWLFC18B、LWLFC24B、LWLFC30B、LWLFC42B、IKO微型导轨宽幅型标准型：LWLF4B、LWLF6B、LWLF10B、LWLF14B、LWLF18B、LWLF24B、LWLF30B、LWLF42BIKO微型导轨宽幅型加长型：LWLFG14B、LWLFG18B、LWLFG24B、LWLFG30B、LWLFG42B、IKO直线导轨L采用两列钢球与轨道４点接触的配置结构，虽然很小，却能在承受方向和大小变动的负荷和复合负荷时依然保持稳定的精度和刚性。
基本规格为不锈钢制，形状和尺寸丰富齐备，用户可根据用途选择适合的型号。
IKO直线导轨:LWEC15、LWEC20、LWEC25、LWEC30、LWEC35、LWEC45IKO直线导轨:LWE15、LWE20、LWE25、LWE30、LWE35、LWE45 IKO直线导轨：LWEG15、LWEG20、LWEG25、LWEG30、LWEG35、LWEG45IKO直线导轨:LWETC15、LWETC20、LWETC25、LWETC30、LWETC35、LWETC45IKO直线导轨:LWET15、LWET20、LWET25、LWET30、LWET35、LWET45IKO直线导轨：LWETG15、LWETG20、LWETG25、LWETG30、LWETG35、LWETG45IKO直线导轨:LWESC15、LWESC20、LWESC25、LWESC30、LWESC35、LWESC45IKO直线导轨:LWES15、LWES20、LWES25、LWES30、LWES35、LWES45IKO直线导轨：LWESG15、LWESG20、LWESG25、LWESG30、LWESG35、LWESG45IKO直线导轨E是紧凑型滑块在滑轨上做无限直线运动的直线导向装置，采用两列钢球与轨道４点接触的结构，故能在用于方向和大小变动的负荷和复合负荷时依然保持稳定的高精度和刚性。
交叉滚珠导轨工作原理
交叉滚珠导轨工作原理
工业生产领域的重要组成部分之一是机器设备。
在这些设备中，有很多零部件可以使机器更加高效，其中一个有效的零部件便是交叉滚珠导轨。
本文将深入介绍交叉滚珠导轨的工作原理。
一、导轨的分类
首先，让我们了解一下导轨的分类。
按照其结构特征，导轨可以被分为滚珠型导轨、滑块型导轨以及平面导轨。
由于交叉滚珠导轨是以滚球为基础构造的，它被归类为滚珠型导轨。
二、交叉滚珠导轨的组成
交叉滚珠导轨由外套、内套、滚珠以及保持器组成。
其中，外套和内套为钢制构件，而滚珠则是铬钢或不锈钢制造的。
保持器被用于控制滚珠的位置，它通常是纯钢制的，有时也会使用塑料制品。
三、工作原理
交叉滚珠导轨通过滚珠的运动实现了导轨的工作。
滚珠以及外套和内套之间的相互作用使得导轨获得了相对平滑的摩擦，这使装置能够更加迅速地运动且运动时噪音减小，损耗也降低了。
此外，结构的特殊设计使得它在抵御侧向力时表现得相当出色，并可以使装置到达更大的速度和加速度。
四、局限性
交叉滚珠导轨在其工作原理和性能方面表现非常出色，然而在使用过程中也存在一些缺陷。
最突出的问题是在高载荷条件下屑粒着到了滚珠轴承表面上，带来了损坏以及作用于轨道的噪声，这可能会导致轨迹不稳定甚至出现跳动。
此外，它在阻止渗漏液进入轨道时的一些局限性也会限制其可用性。
在交叉滚珠导轨的结构中，滚珠适合高速运动，同时它也适合具有高精度要求的装置。
它在工业生产、机械设计以及其他相关领域中的用途广泛。
最后，我们相信，在未来的发展过程中交叉滚珠导轨将会拥有更广泛的应用前景和更好的发展和创新。
交叉滚子导轨选型手册
交叉滚子导轨选型手册导轨是一种用于实现物体移动和定位的机械设备，常被应用于机械设备、工业自动化和机器人领域。
交叉滚子导轨是一种特殊的导轨类型，其由两个垂直于彼此的滚子系统组成，可实现高精度和高刚度的运动。
在本手册中，我们将介绍交叉滚子导轨的选型要点以及如何根据特定的应用要求选择最合适的型号。
第一步：确定应用要求在选型之前，我们需要对应用场景和要求进行一些基本的了解和分析。
首先，我们需要确定导轨的负载需求，即需要承载的重量。
其次，我们需要知道导轨需要移动的速度范围，以及精度和刚度方面的要求。
最后，我们需要了解导轨所需的行程范围。
这些参数将对导轨的选型起到重要的指导作用。
第二步：了解交叉滚子导轨的类型交叉滚子导轨可以分为不同的类型，包括高刚度型、高负载型、长行程型等。
每种类型都有其特定的优点和适用场景。
通过了解每种类型的特点和适用范围，我们可以更好地选择满足我们应用需求的型号。
第三步：查看厂商提供的技术资料每个导轨制造商都会提供详细的技术资料，包括产品规格、性能参数和选型指南。
通过查看这些资料，我们可以进一步了解不同型号的性能和适用性。
特别需要关注的是导轨的负载能力、移动速度、精度和刚度等参数。
此外，还可以参考厂商提供的实际案例和客户反馈，了解其在实际应用中的表现和可靠性。
第四步：使用在线选型工具一些导轨制造商提供在线选型工具，通过输入应用要求的基本参数，系统将自动生成最适合的导轨型号。
这些工具一般会根据负载、速度、精度和行程等参数进行评估和筛选，可以快速找到合适的型号。
然而，在使用在线选型工具时，我们仍然需要验证所得到的结果是否符合实际应用需求，最好还是与制造商的工程师进行进一步的沟通和确认。
第五步：考虑成本和可靠性在做最终选择之前，除了技术指标外，我们还应考虑到成本和可靠性等因素。
导轨的价格通常随着其负载能力、精度和刚度等性能提高而增加。
在满足应用需求的前提下，我们应该尽量选择性能和价格之间的最佳平衡点。
交叉滚子导轨承载计算
交叉滚子导轨承载计算
交叉滚子导轨承载计算是一种科学方法，用于预测和设计机械系统中交叉滚子导轨的负载特性。
具体的计算方法和步骤通常取决于该导轨的具体应用和使用环境。
交叉滚子导轨是在传统滚珠丝杠的基础上，通过改变滚珠的排列方式和接触角，实现了更高的刚性和载荷。
它的核心部件是一组可以在凹槽内滚动的圆柱体。
这些圆柱体排列在交叉的位置，这就是它名字的由来。
交叉滚子导轨的承载计算，主要有以下几个步骤：
1. 获取初始数据：包括导轨的长度、宽度、高度、材料性质、预期的工作载荷和工作环境等。
2. 计算滚子的尺寸：使用相关公式计算滚子的直径、长度和数量，确保它能满足工作负载。
3. 计算接触应力：根据滚子和导轨的联系面积和接触角，计算它们之间的接触应力。
4. 验证设计：通过比较计算结果和实际测试数据，验证设计是否满足要求。
交叉滚子导轨承载计算是非常重要的，这直接影响到机械设备的性能和使用寿命。
因此，工程师需要精确地计算并验证承载能力，以确保导轨能在预期的工作
负载和工作环境下正常运行。
交叉滚子导轨原理
交叉滚子导轨原理宝子们！今天咱们来唠唠这个超酷的交叉滚子导轨的原理呀。
咱先想象一下，有这么一个轨道，就像小火车的铁轨一样，不过这个可比那复杂多啦。
交叉滚子导轨呢，它里面住着好多好多的小滚子。
这些小滚子呀，就像是一群勤劳的小蚂蚁，它们可是有大作用的呢。
你看啊，当有东西要在这个导轨上移动的时候，这些交叉排列的滚子就开始工作啦。
它们为啥要交叉排列呢？这就很有讲究啦。
这种交叉的方式就像是给这个移动的物体编织了一个超级稳定的“小床”。
比如说，咱们有一个滑块要在导轨上滑来滑去的，那些滚子从不同的方向顶着这个滑块呢。
就好像一群小伙伴，从四面八方来扶着这个滑块，不让它乱晃悠。
这些滚子啊，它们滚起来可顺滑啦。
就像咱们在冰面上滑冰一样，哧溜一下就滑出去老远。
不过呢，滚子的滚动可比滑冰有秩序多了。
它们是整整齐齐地在自己的小轨道里滚动的。
每个滚子都知道自己的任务，那就是好好地支撑着滑块，让滑块能够平稳地移动。
要是从力学的角度来说呢，这交叉滚子导轨能够承受很大的力。
不管是上下的压力，还是左右的拉力，这些小滚子都能轻松应对。
比如说，有个很重很重的机器部件要在导轨上移动，那些滚子就会紧紧地团结在一起，把这个重量均匀地分散开。
就像一群大力士，大家一起抬一个重物，每个人都出一点力，这样就轻松多啦。
而且哦，交叉滚子导轨的精度那是相当高的。
这就好比是一个超级细心的工匠在做活儿一样。
它能让滑块精确地移动到想要的位置。
你想啊，要是在一些精密的仪器里面，比如说那些制造超级小的芯片的设备，要是导轨不精确，那芯片可就做不好啦。
但是有了这个交叉滚子导轨，就像给这些精密操作配备了一个最靠谱的助手。
这些小滚子在导轨里滚动的时候，还会发出一种很轻微的声音，就像是它们在小声地聊天一样。
“兄弟，今天的活儿干得不错啊。
”“是啊，这个滑块在咱们的支撑下跑得可稳啦。
”它们就这样默默地工作着，虽然很小很小，但是却发挥着巨大的作用。
咱再说说这个导轨的结构吧。
它的设计就像是一个精心打造的小世界。
交叉滚柱导轨有效行程
交叉滚柱导轨有效行程交叉滚柱导轨有效行程一、导言交叉滚柱导轨是一种常见的线性运动装置，广泛应用于机械行业。
而在使用交叉滚柱导轨时，了解和掌握其有效行程是至关重要的。
本文将详细介绍交叉滚柱导轨有效行程的概念、计算方法以及影响因素。
二、有效行程的定义有效行程是指交叉滚柱导轨滚珠在导轨上能够正常运动的范围。
当导轨外超出有效行程范围时，滚珠将无法继续运动或工作，容易导致故障。
三、有效行程的计算方法计算交叉滚柱导轨的有效行程需要考虑以下因素：1. 安全余量：为了防止在导轨长度范围内出现异常情况，通常会在实际行程长度上增加一个安全余量。
一般建议安全余量为导轨长度的5%~10%。
2. 工作空间：根据具体使用需求，需要考虑工作空间的大小。
工作空间是指导轨运动时所需的额外空间，用于安装设备或传动部件等。
计算有效行程的具体步骤如下：1. 确定需要运动的轴向：根据实际工作需求，确定导轨需要在哪个轴向上进行运动。
2. 测量导轨长度：用测量工具测量导轨的实际长度。
3. 计算安全余量：将导轨的长度与所设定的安全余量相加，得到导轨的安全长度。
4. 考虑工作空间：根据实际需求，确定导轨运动时所需的额外空间。
5. 计算有效行程：将导轨的安全长度减去工作空间的大小，即可得到导轨的有效行程。
四、影响有效行程的因素1. 导轨材质：不同材质的导轨具有不同的强度和硬度，直接影响其有效行程的承载能力。
2. 导轨制作工艺：制作工艺的好坏会影响导轨的几何形状和表面光洁度，进而影响有效行程的精度和稳定性。
3. 导轨润滑：充足的润滑能够减小滚动摩擦，提高导轨的运动平顺度，对有效行程的影响非常重要。
4. 外部环境：如温度、湿度等环境因素也会对导轨的材质和润滑产生影响，进而影响有效行程的稳定性。
五、总结在使用交叉滚柱导轨时，了解和掌握其有效行程是确保其正常运行和工作的重要前提。
通过计算有效行程，并考虑安全余量、工作空间等因素，可以提高导轨的可靠性和使用寿命。
交叉滚子导轨安装方法
交叉滚子导轨安装方法交叉滚子导轨是一种常用的工业设备，能够在各种机械设备上实现线性运动。
安装交叉滚子导轨需要一定的技术和经验。
下面是交叉滚子导轨的安装方法：1. 准备工作：在安装交叉滚子导轨之前，首先需要对所安装的机械设备进行调整和准备工作。
确保机械设备的工作平台平整、干净，并且符合交叉滚子导轨的安装要求。
2. 确定安装位置：根据机械设备的要求，确定交叉滚子导轨的安装位置。
将导轨放置在所需位置上，并使用标尺等工具对其进行精确定位。
3. 安装导轨上滚珠：交叉滚子导轨通常由两个组件组成，一个是导轨本体，另一个是滚珠组件。
首先，将滚珠组件装配到导轨上。
注意滚珠组件的装配位置，必须按照设备要求进行正确的安装。
4. 安装支撑座：安装交叉滚子导轨的过程中，需要使用支撑座来支持导轨，确保其稳定性。
根据设备要求，在安装位置上钻孔，并安装支撑座。
5. 安装导轨本体：将导轨本体放置在安装位置上，确认滚珠组件和导轨本体之间没有碰撞或间隙，并将其与支撑座进行连接。
使用螺栓和螺母将导轨本体紧固到支撑座上。
6. 调整和校准：安装交叉滚子导轨后，需要对其进行调整和校准，确保其运行平稳和精准。
调整导轨的安装位置，使其与其他设备组件对齐并协调运动。
7. 检查和测试：安装完成后，进行全面检查和测试。
检查滚珠组件和导轨是否正确安装，以及滚动是否顺畅。
通过加负载和运行设备，测试导轨的性能和稳定性。
8. 清洁和维护：交叉滚子导轨的清洁和维护非常重要，可以延长导轨的寿命和性能。
定期清洁导轨，以防止灰尘和杂物进入导轨，影响其运行效果。
同时，定期润滑导轨，保证其正常运转。
总之，安装交叉滚子导轨可以提高机械设备的工作效率和精确度。
在安装过程中，需要仔细遵循设备要求和安装步骤，确保导轨的正常运行。
此外，定期进行清洁和维护，可以延长导轨的使用寿命。
交叉滚珠导轨安装要求
交叉滚珠导轨安装要求
交叉滚珠导轨的安装要求主要包括以下几点：
1. 将导轨1、2、3固定。
2. 将导轨4暂时固定。
3. 拆下导轨单侧阻挡螺丝，谨慎地将保持器插入，装回阻挡螺丝，将滑台左右移动，调整保持器到轨道中央位置。
4. 固定测量用的量表于滑台的中心及侧面。
5. 将滑台移动至单边尽头，再轻轻锁上预压调整螺丝A。
6. 将滑台移动至另一边尽头，再轻轻锁上预压调整螺丝A。
7. 将滑台回位到中央位置，将滑台的间隙调整螺丝锁上，将滑台的间隙调整到零为止。
此外，为了确保交叉滚珠导轨的正常运行，还需要注意轨道长度、保持器的运动方向等细节。
在安装过程中，建议遵循制造商的指导，确保安装质量。
IKO导轨滑块的简介
凡一商城
IKO导轨滑块
1、IKO导轨滑块类型
IKO直线导轨LWL，LWE，LWH，LWFH，LWLF，LWM，LWA，LWS，LWF，LWLM， 2、IKO直线滚子导轨LRX，LRXD，LRWX，LRWH，LRWM，LRWXH 3、IKO交叉滚子导轨CRW，模组型CRWM， 4、IKO交叉滚子导轨设备CRWU，交叉滚子工作台 5、IKO 滚珠滑组BWU，IKO滚珠滑组BSP，BSPG，BSR，BSU 6、IKO滚株栓槽G，LSAGLT，LSAGFLT
2、IKO导轨滑块的特点
带保持器的滚柱导轨超高刚性、重载荷、低摩擦、国际标准尺寸（安装兼容性）带保持器的滚柱导轨因为采用了滚柱保持器，能够防止歪扭，运行时摩擦力低，流畅自如。
另外，是实现了长期免维护的高刚性滚柱导轨。
LM导轨副滚动直线引导拥有丰富的变化为实现直线运动滚动化的划时代系统。
该系统把旋转用进口轴承中最易用·最经济的“深沟型滚珠轴承”的旋转理论运用到直线运动部。
在转动面上设置宽度接近滚珠直径的R形沟槽，使转动面与滚珠的接触由“点接触”向“面接触”过渡。
3、IKO导轨滑块用途
不锈钢制产品具有出色的耐腐蚀性，最适合于医疗设备、各种磁盘读取装置以及半导体制造装置等在洁净室内工作的机械设备。
碳素钢产品则可以对滑轨进行追加加工，广泛用于搬运装置和处理装置等通用用途滚珠固定式滑块装有钢球保持器，故即便是将滑块从滑轨上取下,钢球也不会脱落，易于装配。
滑轨有将螺栓穿过通孔上侧安装的标准规格，也有滑轨加工有内螺纹的螺纹导轨规格，安装方向可自由选择，机械和设备的设计自由度大。
交叉滚子导轨摩擦系数
交叉滚子导轨摩擦系数简介交叉滚子导轨是一种常见的线性导向系统，主要用于工业机械和自动化设备中。
它由滑块和导轨组成，通过滑动摩擦来实现运动控制。
摩擦系数是衡量材料之间摩擦力大小的物理量，对于交叉滚子导轨的性能和使用寿命具有重要影响。
在本文中，我们将深入探讨交叉滚子导轨摩擦系数的相关知识，包括定义、影响因素、测量方法以及如何优化。
定义摩擦系数是指两个接触物体之间的摩擦力与垂直于接触面的压力之比。
它是一个无量纲量，通常用字母μ表示。
摩擦系数越大，两个物体之间的摩擦力就越大。
对于交叉滚子导轨而言，摩擦系数描述了滑块在导轨上运动时所产生的阻力大小。
较低的摩擦系数可以减少能量损耗和磨损，并提高系统的精度和效率。
影响因素交叉滚子导轨摩擦系数受多种因素的影响，包括材料特性、表面处理、润滑方式等。
1.材料特性：滑块和导轨的材料选择对摩擦系数有重要影响。
一般来说，具有较低表面粗糙度和较高硬度的材料会有较低的摩擦系数。
2.表面处理：通过表面处理可以改善交叉滚子导轨的摩擦性能。
常见的表面处理方法包括研磨、抛光、喷砂等，可以减小表面粗糙度，降低摩擦系数。
3.润滑方式：适当的润滑可以减少交叉滚子导轨的摩擦。
常用的润滑方式包括干摩擦、油脂润滑和液体润滑。
不同的润滑方式对于不同工况下的导轨性能有不同影响。
测量方法测量交叉滚子导轨摩擦系数是评估其性能指标和质量控制的重要手段。
以下介绍两种常用的测量方法。
1.滑动摩擦试验：通过在实验装置中施加压力，使滑块在导轨上滑动，测量所需的推力和摩擦力，从而计算出摩擦系数。
这种方法可以模拟实际工况下的运动状态，得到较为准确的摩擦系数数据。
2.静态摩擦试验：通过在实验装置中施加压力，使滑块与导轨接触但不产生滑动，测量所需的推力和摩擦力，从而计算出静态摩擦系数。
这种方法适用于研究交叉滚子导轨在停止状态下的阻力大小。
优化措施为了提高交叉滚子导轨的性能和使用寿命，可以采取以下优化措施：1.材料选择：选择表面硬度高、耐磨性好的材料，以降低摩擦系数和磨损。
IKO交叉滚子直线导轨
负荷的1/2
横向负荷
负荷
负荷
负荷
基本额定动负荷 C N
{( ) } ( ) C ＝ r
—Z2 –1 2p
Z C 1/36
—2
3/4 7/9
2
U
(7)
{( ) } ( ) C ＝ a
—Z2 –1 2p
Z C 1/36
—2
3/4 7/9
2
U
(10)
基本额定静负荷 C0 N
( ) C ＝2 0r
—Z2
C 0U
(CRW系列)
标准型 模组型
所适用的滑块的形式和大小尺寸请参照表1。
：CRWG
：CRWG…H
：CRW ：CRWM
1、2、3、4、6、9、12、15、18、24 所适用的滑块的形式和大小尺寸请参照表1。
表1 CRWG系列、CRWG…H系列、CRW系列的形式与大小尺寸
系列
形状
材料
形式
CRWG
碳素钢制
CRWG
负荷与上侧相同。
CRW系列在负荷方向分担负荷的圆柱滚子的数量不同，因此需要
计算出负荷方向的额定负荷及容许负荷。此外，尺寸表中的基本额定动
负荷CU、基本额定静负荷C0U及容许负荷FU表示每个圆柱滚子的值。 CRW系列的基本额定动负荷C、基本额定静负荷C0及容许负荷F
由表8.1、表8.2的公式求出。 关于额定负荷的定义及计算负荷的详情，请参照Ⅲ- 3页。
Ⅱ- 7
4●标准型和模组型 CRW有2种类型，一种是4根滑轨与2组附带保持器的圆 柱滚子为1套的标准型，另一种是内侧2根滑轨为一体结 构的模组型。
5●安装容易 滑轨的安装孔进行了锪孔加工和内螺纹加工，安装结构 也没有限制。模组型为内侧2根滑轨的一体结构，安装结 构简单，可进行更高精度的直线运动。
交叉滚子导轨承载计算
交叉滚子导轨承载计算导轨是机械设备中常用的一种传动方式，它通过滚子在导轨上的滚动，实现工件或设备的移动。
而导轨的承载能力则是保障设备正常运行的重要指标之一。
本文将围绕交叉滚子导轨的承载计算展开讨论。
1. 承载能力的概念导轨的承载能力是指导轨在工作负荷下能够承受的最大载荷。
在实际应用中，承载能力是根据导轨的材料、结构和尺寸等因素来确定的。
承载能力的计算可以帮助工程师选择合适的导轨型号和尺寸，以确保设备的可靠性和安全性。
2. 影响承载能力的因素导轨的承载能力受多个因素的影响，包括导轨的材料、形状、尺寸、滚子的数量和尺寸、滚子的接触角度等。
其中，导轨材料的硬度、强度和耐磨性对承载能力有着重要影响。
此外，滚子的数量和尺寸越大，承载能力也越高。
3. 承载能力的计算方法交叉滚子导轨的承载能力可以通过计算来确定。
一种常用的计算方法是根据滚子与导轨的接触压力来估算承载能力。
接触压力可以通过滚子与导轨的接触面积和载荷来计算，通常使用以下公式：接触压力 = 载荷 / 接触面积其中，载荷是指导轨上的工作负荷，接触面积可以通过滚子的尺寸和数量来计算。
4. 承载能力的安全系数为了保证导轨的可靠性和安全性，通常需要在计算出的承载能力上乘以一个安全系数。
安全系数是根据具体应用来确定的，一般取值在1.5到3之间。
较为严苛的工况下，安全系数可以适当增加。
5. 选择合适的导轨根据工作负荷和承载能力的计算结果，工程师可以选择合适的导轨型号和尺寸。
在选择导轨时，还需要考虑导轨的刚度、精度、摩擦系数等因素，以满足具体应用的要求。
6. 导轨的使用和维护为了保证导轨的正常工作和延长使用寿命，需要注意以下几点。
首先，导轨安装时应保证其与机械设备的轴线垂直。
其次，导轨表面应保持清洁，避免灰尘和杂质的积累。
另外，定期给导轨加油或润滑剂，以减少摩擦和磨损。
交叉滚子导轨的承载计算是确保设备正常运行的重要步骤。
通过合理的承载能力计算和导轨选择，可以提高设备的可靠性和安全性，同时延长导轨的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IKO交叉滚子导轨 CRW/CRWM
IKO交叉滚子直线导轨是一种在两条作为轨道槽的V字形双平面轨道台之间装入附带保持架的圆柱滚子的直线导向装置。
由于圆柱滚子交替正交配置，可承受各个方向的负荷，进行极高精度的顺畅的直线运动。
IKO交叉滚子导轨产品尺寸丰富，用户可根据用途选择适当的型号
IKO交叉滚子导轨的特点
1、标准型和模组型
有标准型和模组型两种形式，标准形为一套由4根轨道台和2组附带保持架的圆柱滚子搭配而成，模组型的内侧的2根轨道台为整体结构。
2、运动顺畅
不仅轨道面高精度，而且在保持架内装入长度尺寸经严格管理的超精密圆柱滚子，抑制了打滑现象，无蠕动，摩擦阻力小，直线运动极其顺畅。
3、高碳素铬轴承钢制和不锈钢制
标准型备有高碳素铬轴承钢制和不锈钢制。
4、易于安装
轨道台的安装孔经过锪锥孔加工和内螺纹加工，轨道台的安装既可采用固定于机械和设备的内螺纹中的方法，也可采用从机械和设备侧插入螺栓固定的方法，安装结构也不受限制。
此外，模组型的轨道台由于内侧2根轨道台为整体结构，故安装结构简单，安装部无加工误差，可获得更高精度的直线运动。
IKO内置齿轮和小齿轮型交叉滚子直线导轨CRWG
内置齿轨和小齿轮型交叉滚子直线导轨在实现了极高精度的顺畅的直线运动的IKO交叉滚子直线导轨上内置了齿轨和小齿轮，是一种具备防止保持架错位功能的直线导向装置
IKO交叉滚子导轨CRWG系列的特点
1、解决了保持架偏向的问题
通过内置独创设计的齿轨和小齿轮机构，完全解决了保持架偏向的问题。
能安心地用于立轴等传统的交叉滚子直线导轨不易使用的用途。
即便提高工作速度，也无需担心保持架会偏向。
长期运行也无需进行保持架偏向的矫正工作。
2、安装尺寸全部可互换
采用我公司独创的在轨道台内侧配置齿轨的结构，在安装尺寸上实现了与传统的交叉滚子直线导轨的完全互换性。
外形尺寸相同，不仅可用于新用途，就是原来已使用传统交叉滚子直线导轨的机械和设备也无需改变尺寸就能更换成内置齿轨和小齿轮形交叉滚子直线导轨。
IKO内置齿轨和小齿轮型交叉滚子直线导轨H CRWG…H
IKO内置齿轨和小齿轮型...H交叉滚子直线导轨在实现了极高精度的顺畅的直线运动的IKO交叉滚子直线导轨上内置了齿轨和小齿轮，是一种具备防止保持架错位功能的直线导向装置。
与从前的CRWG产品的外形以及安装尺寸保持一致，但由于增大了轨道台的接触长度及增加圆柱滚子的数量等彻底改变了轨道接触部的规格，成功地大幅度提高了额定负荷。
特长
1、IKO交叉滚子导轨CRWG...H系列的结构是由具有V字形的2平面作为轨道槽的2根轨道台以及在其中间装入圆柱滚子所组成的直线运动装置。
由于内置附带齿轨&齿轮的结构可不用担心出现保持器错位，在承受各方向负荷的同时进行非常高精度且顺畅的直线运动。
另外对于轨道接触部的规格进行彻底改变，与从前的款式CRWG相比实现了额定负荷大幅度的提升。
2、完全消除保持器错位
自由的安装姿势：针对立轴等从前款式较难使用的用途也可放心使用。
对应高速，高节拍运动：即使动作速度很快，也完全不用担心保持器会发生
错位。
对应省能的运动：即使长时间运行，也无需进行保持器错位纠正的动作
3、安装尺寸完全互换
采用轨道台内侧配置齿轨的独有结构，与从前的款式具有相同的安装尺寸，
方便替换。
4、极其高精度且顺畅的运动
精度非常高的轨道面与严格进行长度尺寸管理的超精密圆柱滚子进行直交配置的非循环式直线运动装置，可以获得极其高精度且顺畅的运动。
另外IKO交叉滚子直线导轨的组件也具有高精度，高刚性，顺畅的运动能力及安装简单等特点，他们在装入IKO交叉滚子直线导轨CRW，是一种做有限直线运动的直线导向装置。
可承受各个方向的负荷，弹性变位量小，能获得高刚性的极顺畅的直线运动。
产品尺寸丰富齐全，用户可根据用途选择适当的尺寸
更多有关IKO交叉滚子导轨的技术信息，产品销售信息，有需要的请直接联系青岛欧品精密机械有限公司。
