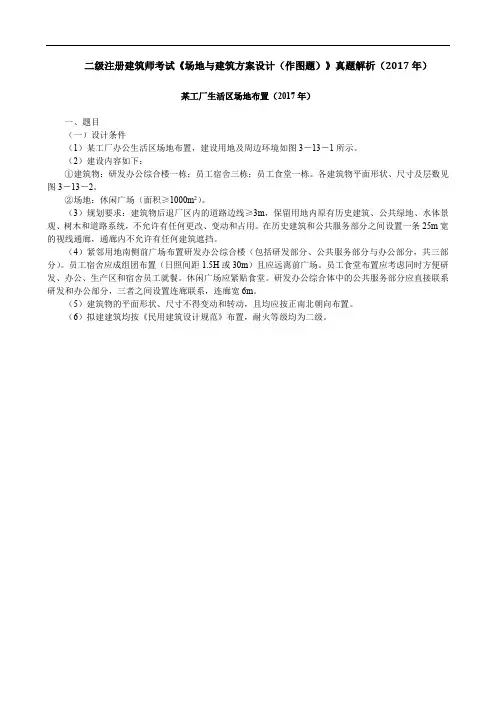

二级注册建筑师考试作图题 题目

一、题目：某停车场设计。

二、设计要求：

某仓储式超市需在超市东西基地内配套建一停车场。

1．要求布置不少于45辆小客车停车位和60辆自行车停车位。

2．要求小客车和自行车均从南面道路出入，但二者应分别单独设置出入口，所有停车位距建筑物不应小于6m，入口广场内不应布置车位。

3．小客车停车场与自行车停车场之间应有不小于4m宽的绿化地，所有停车场与用地界线，道路红线之间应有不小于2m宽的绿化地。

4．小客车停车位尺寸3×6m，自行车停车位尺寸1×2m（见下图）

三、作图要求。

1．绘图表示停车位，道路和绿化带，并注明尺寸。

2．注明小客车和自行车停车数量。

3．用虚线表示小客车的行车路线和行驶方向。

四、提示：

实际比例1:300

一、题目老人院建筑方案设计。

二、设计条件。

某居住区内拟建一座22间局势的老人院，建筑位二层，允许局部一层，基地内湖面应保留。建筑退道路红线大于等于5m，退用地界线大于等于3m，主入口和入口分设在二条道路上，入口中心距道路红线交叉点要求不小于30m

建筑规模内容

总建筑面积1800平米（面积均按轴线计算，允许±10％）

1．公共部分：

2．居住部分

设计要求

1．所有老人居室均为带有独立卫生间和阳台的双床间，要求全部朝南，其中二间为可供乘轮椅者使用的无障碍居室（见右图，普通居室开间宜为4m。

2．无障碍居室布置在底层，其余居室可分为二个服务单元布置，每个单元均设服务员室，被服室，服务员卫生间，开水间。

3．通行二层的楼梯应采用缓坡楼梯，踏步尺寸为宽不小于320mm，高度不大于130mm，层高统一按3.0m考虑

4．公共厕所要求分设男女厕所，内设残疾人厕位

5．建筑主入口应设轮椅通行坡道。

作图要求

1．总平面图1：200（与一层平面图合并绘制）

a．主入口处布置5辆小客车停车位。其中一辆位残疾人车位（应注明）。车位尺寸3×6m残疾人车位5×6m

b．布置主、次入口及道路。

c．布置庭院供老人活动。

2．一、二平面图1：200

a．老人居室和无障碍居室要求留出卫生间位置。家具不必布置，但应分别注明无障碍居住和普通居室。

B．厨房不绘内部分隔。

C．公厕应布置卫生洁居及残疾人专用厕位。

D．应绘出墙、柱、门、窗、台阶、坡道等；并注明供轮椅通行坡度的长度、宽度、坡度。

E．注明开间，进深尺寸和建筑总尺寸。

F．计算出总建筑面积平米。

综合作图

一、题目：绘制结构平面布置图

二、要求：根据某综合办公楼大厅的二层建筑平面图，在右图上绘制结构梁板平面

布置图，并注明梁的断面尺寸和板的厚度。

三、提示：

1.采用全现浇砼框架结构。

2.所有纵横的轴线均在柱子中心线位置，柱子平面尺寸均为500×500mm

3.一、二层层高均为3900mm，结构布置按梁板柱体系进行设计，不必配筋。

4.所有内外墙均为240mm厚粘土空心砖墙。

2分题

一、题目：绘制室内消火栓和自动喷水平面图。

二、要求：

1.在某综合办公楼梯三层高大厅的二层平面图上，绘制消火栓和自动喷

水平面布置图。

2.平面图应在绘制各系统的设备、水平管、主管、不需标注管径，但数

量、位置应准确。（图中轴二端的建筑不必布置）

三、提示：

1.中庭四周不必布置水幕设备

2.设备图例：

3 题安全措施

一、题目：建筑物入口无障碍设计。

二、要求：

1.某小型公建室内外高差为1.25m。平面尺寸如图示，请在平面图中绘出使残疾

人和轮椅通过的坡道，并注明平面尺寸，相关标高及坡度等。

2.绘制坡道起始点处扶手立面图及坡道横剖面图，并注明主要尺寸。

提示：主要人流从南侧和西侧进入。
