5．立管安装
(1)如后装套管时，应先把套管套在管上，然后把立管(装上阀门把盖卸下编号)按顺序逐根安装，涂铅油缠麻将立管对准接口转动人口，咬住管件拧管，松紧要适度。对准预装调直时的标记，并认真检查甩口标高、方向、灯叉弯、元宝弯位置是否准确。
4．抹灰或喷浆前，应把已安装完的管道盖好，以免落上灰浆，脏污管道，增大清扫工作量，又影响刷油质量。
接受人：交底人：

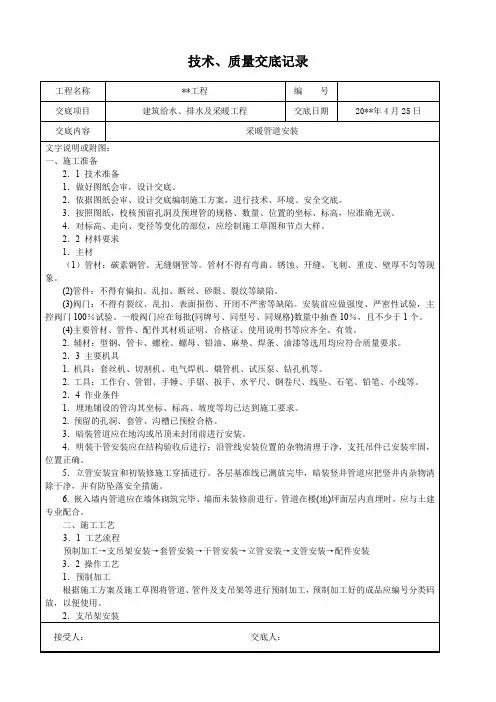

技术、质量交底记录
工程名称
**工程
编 号
交底项目
建筑给水、排水及采暖工程
交底日期
20**年4月25日
交底内容
采暖管道安装
文字说明或附图：
一、施工准备
2．1技术准备
1．做好图纸会审，设计交底。
2．依据图纸会审、设计交底编制施工方案，进行技术、环境、安全交底。
3．按照图纸，校核预留孔洞及预埋管的规格、数量、位置的坐标、标高，应准确无误。
2．4作业条件
1．埋地铺设的管沟其坐标、标高、坡度等均已达到施工要求。
2.预留的孔洞、套管、沟槽已预检合格。
3．暗装管道应在地沟或吊顶未封闭前进行安装。
4．明装干管安装应在结构验收后进行；沿管线安装位置的杂物清理于净，支托吊件已安装牢固，位置正确。
5．立管安装宜和初装修施工穿插进行。各层基准线已测放完毕，暗装竖井管道应把竖井内杂物清除干净，并有防坠落安全措施。
6.嵌入墙内管道应在墙体砌筑完毕、墙面未装修前进行。管道在楼(地)坪面层内直埋时，应与土建专业配合。
二、施工工艺
3．1工艺流程
预制加工→支吊架安装→套管安装→干管安装→立管安装→支管安装→配件安装
74室内采暖管道安装工程技术交底记录
五、埋设于填充层内的加热管不应有接头。施工验收后，发现加热管损坏需要增设接头时，应先报建设单位或监理单位工程师，提出书面补救方案，经批准后方可实施，无论采用何种接头，均应在竣工图上清晰表示并记录归档。

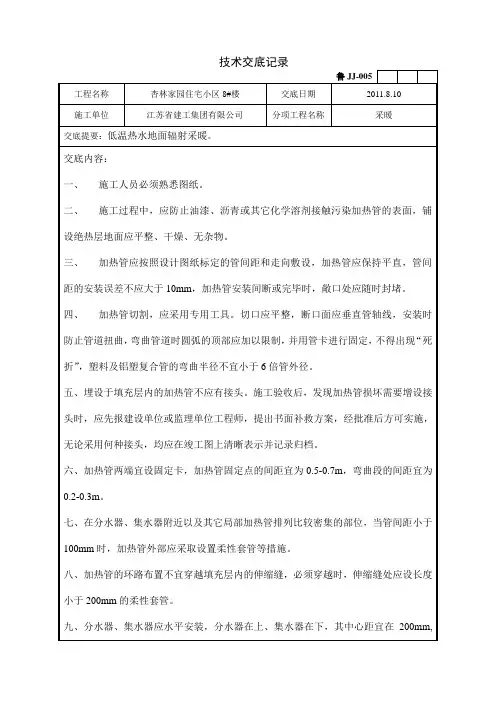

鲁JJ-005工程名称Fra bibliotek杏林家园住宅小区8#楼
交底日期
2011.8.10
施工单位
江苏省建工集团有限公司
分项工程名称
采暖
交底提要：低温热水地面辐射采暖。
交底内容：
一、施工人员必须熟悉图纸。
二、施工过程中，应防止油漆、沥青或其它化学溶剂接触污染加热管的表面，铺设绝热层地面应平整、干燥、无杂物。
三、加热管应按照设计图纸标定的管间距和走向敷设，加热管应保持平直，管间距的安装误差不应大于10mm，加热管安装间断或完毕时，敞口处应随时封堵。
技术负责人
交底人
接受交底人
六、加热管两端宜设固定卡，加热管固定点的间距宜为0.5-0.7m，弯曲段的间距宜为0.2-0.3m。
七、在分水器、集水器附近以及其它局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部应采取设置柔性套管等措施。
八、加热管的环路布置不宜穿越填充层内的伸缩缝，必须穿越时，伸缩缝处应设长度小于200mm的柔性套管。
一十一、当地面面积超过30平方米，或边长超过6m时，应按不大于6m间距设置伸缩缝，其宽度不应小于8mm。
一十二、加热管安装完毕后且水、汽压试验合格。加热管处于有压状态下，通过隐蔽工程验收。混凝土填充层施工中，加热管内的水压不应低于0.6Mpa，填充层养护过程中，系统水压不应低于0.4 Mpa。
采暖技术交底记录
1.2.3其它：钢卷尺、水平尺、线坠、粉笔、小线等。
1.3作业条件：
1.3.1干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。
6.6.使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品。
审核人
交底人
接受交底人
1.3.2立管安装必须在确定准确的地面标高后进行。
1.3.3支管安装必须在墙面抹灰后进行。
2、操作工艺
2.1工艺流程：
安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试
2.2安装准备：
2.2.1认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
2.2.2按设计图纸画出管路的位置、管径、变径、预留口、坡向，卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。
审核人
交底人
接受交底人
技术交底记录
表C1-3
编号
工程名称
科技企业孵化中心（厂房区）项目A标段
交底日期
施工单位
河北春达建筑工程有限公司
分项工程名称
室内采暖管道安装
交底提要
室内采暖管道安装技术
交底内容：
2.3干管安装：2.3.1按施工草图，进行管段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，码放整齐。
技术交底记录
表C1-3
编号
ቤተ መጻሕፍቲ ባይዱ工程名称
科技企业孵化中心（厂房区）项目A标段
交底日期
施工单位
室内采暖管道安装技术交底
接收单位
交
工程名称
分部工程
给水排水与采暖工程
分项工程名称
室内采暖管道安装
施工单位
交底内容:
（3）支管安装
1、检查散热器安装位置及立管预留口是否准确、坡度是否合适。量出支管尺寸和灯叉弯的大小(散热器中心距墙与立管预留口中心距墙之差)。
2、配支管，按量出支管的尺寸，减去灯叉弯的量，然后断管、套丝、煨灯叉弯和调直。
3、用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散热器有无移动。
（4）套管安装
1、暖气管道穿墙、穿楼板应设置钢套管或铁皮套管，下料后套管内刷防锈漆一遍，用于穿楼板套管应在适当部位焊接架铁。
2、穿楼板套管根据楼板厚度宜分成两截，两内头套扣，用管箍连接，保证上部出楼板高度以及底部和楼板相平。

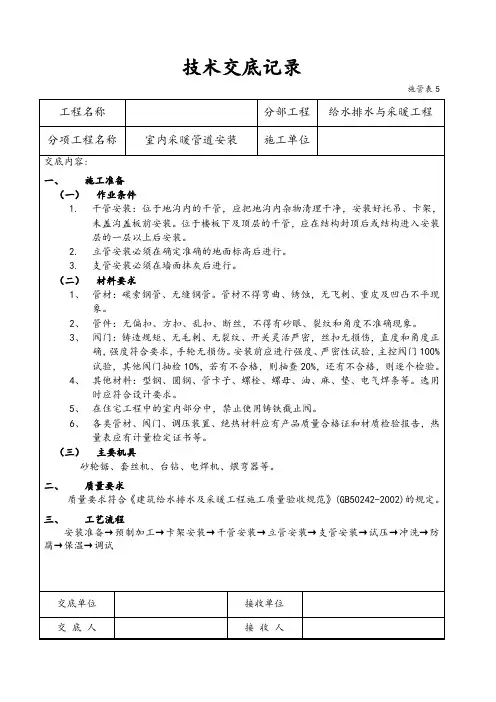

技术交底记录
施管表5
工程名称
分部工程
给水排水与采暖工程
分项工程名称
室内采暖管道安装
施工单位
交底内容:
1、施工准备
（1）作业条件
1.干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。
2.立管安装必须在确定准确的地面标高后进行。
4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。
5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。
6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。
（3）主要机具
砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2、质量要求
施工单位
室内采暖管道安装工程技术交底记录

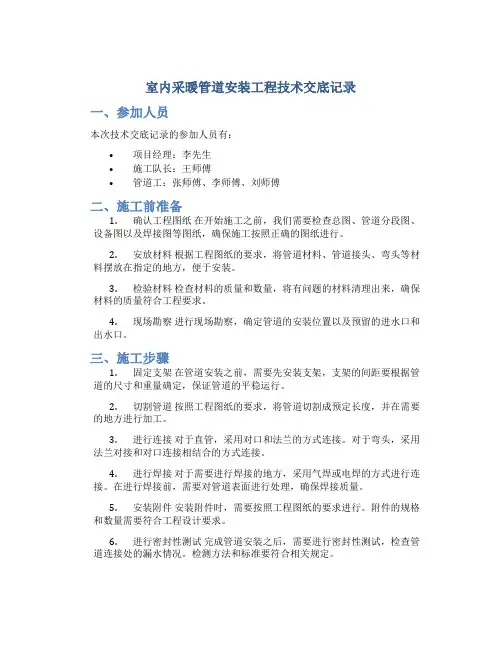

室内采暖管道安装工程技术交底记录一、参加人员本次技术交底记录的参加人员有：•项目经理：李先生•施工队长：王师傅•管道工：张师傅、李师傅、刘师傅二、施工前准备1.确认工程图纸在开始施工之前，我们需要检查总图、管道分段图、设备图以及焊接图等图纸，确保施工按照正确的图纸进行。
2.安放材料根据工程图纸的要求，将管道材料、管道接头、弯头等材料摆放在指定的地方，便于安装。
3.检验材料检查材料的质量和数量，将有问题的材料清理出来，确保材料的质量符合工程要求。
4.现场勘察进行现场勘察，确定管道的安装位置以及预留的进水口和出水口。
三、施工步骤1.固定支架在管道安装之前，需要先安装支架，支架的间距要根据管道的尺寸和重量确定，保证管道的平稳运行。
2.切割管道按照工程图纸的要求，将管道切割成预定长度，并在需要的地方进行加工。
3.进行连接对于直管，采用对口和法兰的方式连接。
对于弯头，采用法兰对接和对口连接相结合的方式连接。
4.进行焊接对于需要进行焊接的地方，采用气焊或电焊的方式进行连接。
在进行焊接前，需要对管道表面进行处理，确保焊接质量。
5.安装附件安装附件时，需要按照工程图纸的要求进行。
附件的规格和数量需要符合工程设计要求。
6.进行密封性测试完成管道安装之后，需要进行密封性测试，检查管道连接处的漏水情况。
检测方法和标准要符合相关规定。
四、安全管理在施工过程中，我们需要严格遵守安全管理规定，采取有效的措施，做好管道安装的安全工作。
1.进行足够的安全宣传教育，使每一个参与施工的工人充分了解安全管理的重要性和要求。
2.确保安全防护措施到位，如穿戴好安全帽、安全鞋、手套等防护用品，规范施工现场人员行为，严禁超员和高处作业等危险行为。
3.定期对施工现场进行检查，发现问题及时整改，确保施工现场的安全。
五、质量管理为了保证管道安装质量，我们将采取以下措施：1.严格按照图纸要求进行施工，杜绝短管、漏口等不符合要求现象。
2.对每一个连接点进行检查和验收，确保管道连接的牢固性和气密性。
采暖管道安装技术交底记录
屑等杂质，且水色不浑浊，经监理（甲方）单位验收合格，停止冲洗，检查楼内过滤器并清除过滤器内的杂质等异物。
废水排至污水检查井。
然后将水泄净，防止冬季冻坏设备和管道。
（2）质量保证及控制：使用的仪器、仪表须经过国家计量测试中心检测合格后方可使用。
当室外温度低于1°C时不允许试压、冲洗。
验收校准及规范：建筑给排水及采暖工程施工质量验收规范（GB 50242-2002）（3）系统试压、冲洗注意事项：①系统冲洗时要保证水源足够的流量。
冲洗废水要排至污水井。
②系统试压时要检查细致，一次修理成功，避免多次维修。
电动试压泵要有专人看护，避免压力过高胀坏管道或暖气片。
充水时有专人巡视，避免出现大面积跑水现象。
必要时配备对讲机。
四、成品保护：1、安装好的管道不得用作吊拉负荷及做支撑，不得蹬踏；2、搬运材料机具及施焊时，做好防护措施，不得将已做好的墙面和地面弄脏、砸坏。
3、管道安装好后，应将阀门的手轮卸下保管好，竣工时统一装好。
4、保护好自我成品的同时注意保护好他人的成品；五、应注意的问题：1、管道坡度必须均匀；立管必须保证垂直度；2、管道穿过墙壁和楼板，设置金属或塑料套管。
安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
管道的接口不得设在套管内。
3、管道麻头清理干净，丝扣外露2～3扣；4、安装过程中管道预留口必须及时封堵，以防管道落尽杂物堵塞管道；5、冬季如不具备供暖条件，需将管道内的水吹干净，防止冻坏管道和设备；六、职业健康管理措施:1、进入施工现场服从项目部管理；2、电气焊作业要持证上岗，穿戴好防护用品；3、正确戴好安全帽，不许穿拖鞋及短裤上岗；不许随地大小便；4、施工中做到活完料净脚下淸，产生的垃圾当天清理干净；5、进场材料码放整齐，并做好标识；6、成品和半成品材料分类码放整齐，搬运过程中不许摔拖。
室内采暖管道安装工程技术交底
室内采暖管道安装工程技术交底一、施工准备（一）作业条件1.干管安装:位于地沟内的干管，应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装.位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。
2.立管安装必须在确定准确的地面标高后进行。
3.支管安装必须在墙面抹灰后进行.（二）材料要求1、管材：碳索钢管、无缝钢管。
管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。
2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。
3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤,直度和角度正确，强度符合要求，手轮无损伤。
安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20％，还有不合格，则逐个检验。
4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。
选用时应符合设计要求.5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。
6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告,热量表应有计量检定证书等。
（三）主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。
二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）的规定。
续表三、工艺流程安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试四、操作工艺（一）安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等。
绘制草图时注意：（1）公称直径≤32mm的管道宜采用螺纹连接，公称直径＞32mm的宜采用焊接.（2）多种管道交叉时的避让原则:冷水让热水，小管让大管等。
（二）干管安装1、干管安装按管道定位、画线（或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。
