石墨模塑聚苯板施工的技术交底
石墨聚苯板外墙保温技术交底
石墨聚苯板外墙保温技术交底一、概述石墨聚苯板外墙保温技术是采用石墨聚苯板作为保温材料，加固外墙，提高外墙的保温性能。
该技术不仅提高了房屋的保温性能，还可以有效地节省能源和降低建筑的能源消耗。
二、工程流程1.首先，进行工程前的调查和勘察工作。
通过对现场进行调研，了解墙体的材料和结构特点。
2.根据墙体结构，选择合适的保温材料和厚度，并确定保温层的位置和尺寸。
3.对墙体进行清洗和处理，使其干净整洁。
4.在保温层上涂抹聚合物水泥浆，并将石墨聚苯板粘贴到保温层上。
在石墨聚苯板之间填充胶水，以确保保温层的完整性和牢固性。
5.在石墨聚苯板上贴网格布，再次涂抹聚合物水泥浆，从而形成一个坚固的外墙保温层。
6.最后，进行抹面处理，使保温层与墙面完全融合，达到美观牢固的效果。
三、注意事项1.在施工过程中，必须严格按照施工规范执行，确保施工质量。
2.确保施工现场的安全。
施工人员应佩戴安全带，并在施工现场设立警示标志。
3.施工过程中注意环保，确保不会对环境造成污染。
4.施工结束后，必须对施工现场进行清理，并妥善处理施工废料。
四、优点和应用范围石墨聚苯板外墙保温技术具有以下优点：1.保温性能良好，可大幅度提高墙体保温性能。
2.施工简单、快速、方便，降低了人工费用和时间成本。
3.可根据不同墙体材料和结构采用不同的保温材料和厚度，提高施工的灵活性。
4.耐久性好，维修成本低，减少了后期维护的费用和工期。
石墨聚苯板外墙保温技术适用范围广泛，可应用于建筑物的外墙、屋顶、地面等部位的保温工程。
特别是在北方地区、高层建筑、钢结构建筑等需要高效保温的场所更加适用。
五、总结石墨聚苯板外墙保温技术是一种可靠的保温技术，在建筑节能和环保方面有着重要的作用。
在实际应用中，必须严格按照施工规范，确保施工质量和人员安全，以达到良好的保温效果和美观的外观效果。
石墨模塑聚苯板施工技术交底
保温板错缝及转角示意图
）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的
”型进行铺贴，不得拼贴，窗口上端
左右。
拼缝距洞口四周距离
）檐沟部位的上下及侧面应采用石墨模塑聚苯板整体包覆。
）基层墙面上保温系统的抹面层应延伸到空调机搁板上下表面的圆弧，并附加耐碱玻纤网格布增强处理；
）空调机搁板饰面层上表面宜向外有不小于6﹪的泛水坡度；
）墙身变形缝的金属盖缝板应在石墨模塑聚苯板粘贴前按设计定位，并采用塑料锚栓将其牢固地固定在基层墙体上；
）在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。
填缝深度应大于缝宽。
聚苯板保温层施工安全技术交底
聚苯板保温层施工安全技术交底1. 项目背景为确保建筑物的保温效果，我们决定在该项目中使用聚苯板作为保温层材料。
聚苯板具有优异的保温性能和较低的导热系数。
然而，在施工过程中，需要注意一系列的安全事项，以避免发生意外。
2. 施工前准备在进行聚苯板保温层施工之前，必须进行充分的准备工作，确保施工现场的安全。
2.1 施工场所选择合适的施工场所，确保周围环境没有易燃易爆物品，保证施工人员的安全。
2.2 工具和设备检查使用的工具和设备是否完好，确保其正常工作，减少使用过程中的安全风险。
2.3 人员培训对施工人员进行安全培训，包括聚苯板的特性、施工方法和安全注意事项等内容，提高施工人员的安全意识。
3. 施工过程中的安全注意事项在施工过程中，需要注意以下安全事项，以确保施工人员的安全。
3.1 使用个人防护装备确保施工人员佩戴适当的个人防护装备，如安全帽、安全鞋、手套、护目镜等，减少受伤的风险。
3.2 防止火源禁止在施工现场吸烟或使用明火，确保施工现场没有明火或其他可能引发火灾的物品，减少火灾的发生。
3.3 防止扬尘在施工过程中，产生的扬尘可能对施工人员的健康造成影响。
使用适当的防尘设施和措施，减少扬尘的产生和扩散。
3.4 安全操作施工人员应按照操作规程进行操作，禁止擅自更改或偷工减料，确保施工质量和施工人员的安全。
4. 紧急情况处理在施工过程中，如果发生突发状况或意外事故，应立即采取应急措施，保护施工人员的生命安全。
4.1 应急预案在施工现场制定合适的应急预案，明确各类事故的应急处理方法和联系方式，并进行相应的培训。
4.2 抢救设备在施工现场配备必要的抢救设备，如灭火器、急救箱等，以便在紧急情况下进行及时救援。
5. 施工结束后安全清理在施工结束后，要对施工现场进行安全清理，包括清除施工过程中产生的垃圾、废弃物和残留材料，保持施工现场的整洁和安全。
以上是关于聚苯板保温层施工安全技术交底的内容，希望所有施工人员能够严格遵守安全规定，确保施工过程中的安全和顺利进行。

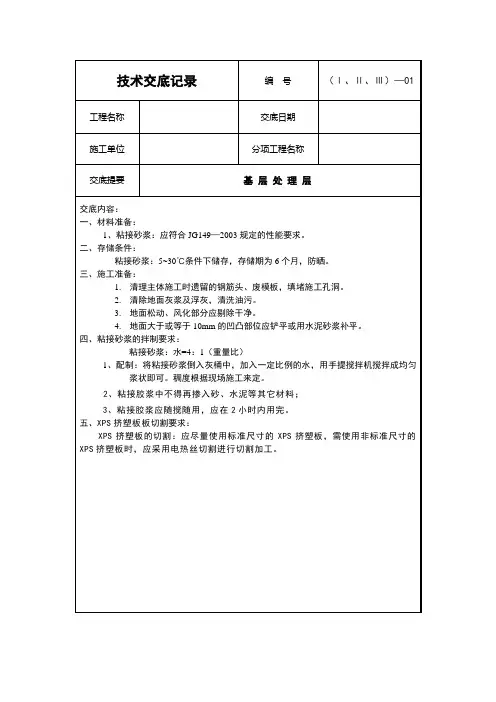

(聚苯板技术交底)
技术交底记录
编号
（Ⅰ、Ⅱ、Ⅲ）—01
工程名称
交底日期
施工单位
分项工程名称
交底提要
基层处理层
交底内容：
一、材料准备：
1、粘接砂浆：应符合JG149—2003规定的性能要求。
1、配制：将粘接砂浆倒入灰桶中，加入一定比例的水，用手提搅拌机搅拌成均匀浆状即可。稠度根据现场施工来定。
2、粘接胶浆中不得再掺入砂、水泥等其它材料；
3、粘接胶浆应随搅随用，应在2小时内用完。
五、XPS挤塑板板切割要求：
XPS挤塑板的切割：应尽量使用标准尺寸的XPS挤塑板，需使用非标准尺寸的XPS挤塑板时，应采用电热丝切割进行切割加工。
二、存储条件：
粘接砂浆：5~30℃条件下储存，存储期为6个月，防晒。
三、施工准备：
1.清理主体施工时遗留的钢筋头、废模板，填堵施工孔洞。
2.清除地面灰浆及浮灰，清洗油污。
3.地面松动、风化部分应剔除干净。
4.地面大于或等于10mm的凹凸部位应铲平或用水泥砂浆补平。
四、粘接砂浆的拌制要求：
粘接砂浆：水=4：1（重量比）
⑤在墙角处，XPS挤塑板应垂直交错连接，保证拐角处板材安装的垂直度。
⑥XPS挤塑板表面不平整处应用专用打磨抹子磨平，然后将整个墙面打磨一遍。打磨时散落的聚苯屑应随时用刷子、扫把清理干净。
⑦粘贴XPS挤塑板时应注意以下事项：
·操作应迅速，在XPS挤塑板安装就位之前，粘接胶浆不得有结皮；
·XPS挤塑板的接缝应紧密，且平齐；仅在XPS挤塑板需翻包网格布时，才可以在XPS挤塑板的侧面涂抹粘接胶浆，其它情况下均不得在XPS挤塑板侧面涂抹粘接胶浆，或挤入粘接胶浆；
外墙石墨聚苯保温板施工技术交底
表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工2）、固定件参考数量：涂料面层每平方米约 4个；面砖面层每平方米约 6 -7个；防火隔离带打钉每50-60公分一个，每块板不少于两个锚固件。
洞口四周及阳角处锚固件距边缘200mm，间距300mm。
3）、锚栓安装后，塑料圆盘不应高出石墨聚苯板面，如有应进行扩孔处理；4、打底1）、正常情况下保温板粘贴完24小时后，可以对保温板缝（2mm以上）及板面缺陷处进行修补处理。
所有板缝必须在做防护面层之前用聚苯板窄条加以修补。
2）、在对保温板面层修补完成后，必须对保温基面进行整体检查，并打磨找平，严格控制保温板基层的平整度和垂直度。
3）、对于空调板预留的洞口处，套管与保温板间空隙需打发泡胶处理。
4）、保温板打磨处理完的要求如下：保温层允许偏差项次项目允许偏差（mm）检验方法审核人交底人接受交底人表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工1 表面平整 4 2m靠尺、直尺2 阴，阳角垂直 4 2m拖线板3 阴，阳角方正4 200mm方尺4 立面垂直度 4 2m靠尺、直尺5 板块间高差（含接茬高差） 1 钢尺5、抹聚合物砂浆底层将聚合物砂浆均匀地抹在石墨聚苯板上，厚度约2mm。
6、粘贴玻璃纤维网格布、挂镀锌网片1）、先在门窗洞口四角加一层网格布进行加强，洞口四角网格布尺寸为300mm×200mm 与大墙面的网格布搭接在门窗口周边的加强网格布之上；洞口四周及大角处应保证两层网格布包角，钢丝网墙面顺序为：翻包或正包玻纤网一道铺钢丝网正包网格布一道。
2）、对于门窗口及其它洞口四周的石墨聚苯板端头应用网格布和粘结砂浆将其包住，也只在此时，允许石墨聚苯板端边处抹粘结砂浆；审核人交底人接受交底人表C2-1工程名称********项目交底日期2014年月日施工单位*****建筑工程有限公司分项工程名称装修工程交底提要外墙石墨聚苯保温板施工3）、将大面积网格布沿长度、水平方向绷直绷平，注意将网格布弯曲的一面朝里，用抹子由中间向上，下两边将网格布抹平，使其紧贴底层聚合物砂浆，网格布搭接宽度不小于100mm，局部搭接处可用聚合物砂浆补充原底层砂浆的不足处，不得使网格布皱褶空鼓、翘边；钢丝网做法同玻纤网，只是应用锚固件的双层垫片夹住钢丝网，搭接宽度不小于80mm。
石墨模塑聚苯板保温工程技术规定试行
WJG 124 —2014石墨模塑聚苯板外墙保温工程技术规定（试行）2014年6月10日发布2014 年7月1日实施武汉市城乡建设委员会发布、八前言为规范石墨模塑聚苯板在建筑外围护结构保温工程中的应用，依据武汉市城乡建设委员会关于《武汉市民用建筑工程外墙保温系统质量管理规定》（武城建规[2012]253 号）及《市城建委关于民用建筑保温工程禁止使用保温浆体材料的通知》（武城建[2013]269 号），参考《外墙外保温工程技术规程》JGJ144 —2004、《外墙内保温工程技术规程》JGJ/T261 —2011、《模塑聚苯板外墙外保温系统材料》GB/T29906-2013等标准认真总结经验，在对石墨模塑聚苯板及其系统组成材料和性能进行大量试验研究的基础上，编制本技术规定。
本规定主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5. 设计；6. 施工；7. 验收。
本规定由武汉市城乡建设委员会发布，由武汉市建筑节能办公室负责具体内容的解释。
在执行过程中，希望各单位注意收集资料，总结经验，并将意见或建议反馈给武汉市建筑节能办公室（地址：武汉市建设大道721，邮编：430015，电话：）。
本规定主编单位：武汉市建筑节能办公室湖北邱氏节能建材高新技术股份有限公司本规定参编单位：中信建筑设计研究总院有限公司武汉土木建筑学会建筑材料专业委员会武汉明华利源节能科技材料有限公司武汉百思特建材有限公司本规定主要起草人员：肖钢童明德李上宾邱杰儒邓在洲易炎华王保华马建新郑根旺方民谢军王明军许进黄飞许超本规定主要审查人员：姜洪义王爱勋何世全彭德柱李文艺陈桂营朱光霖1 总则为贯彻国家和武汉市有关建筑节能工程的规定，促进建筑节能技术进步，规范GEP板建筑外墙保温系统的工程应用，保证工程质量和安全，制定本规定。
本规定适用于武汉地区新建、扩建、改建民用建筑采用GEP板外墙保温系统的建筑节能工程的材料、设计、施工及验收。
外墙聚苯板技术交底范文外墙保温技术交底
外墙聚苯板技术交底范文外墙保温技术交底XPS外墙外保温系统，采用聚苯乙烯挤塑板（XPS）为保温材料，用聚合物改性粘结剂粘结，并用塑料膨胀螺栓辅助加强锚固，外层用聚合物改性抹面砂浆，并粘贴耐碱玻璃纤维网格布做加强层1、施工条件：（1）环境要求：施工现场的环境温度和基层墙体表面温度在施工及施工后24小时内不（2）得低于5度，（3）风力不（4）得大于5级，（5）基层墙面干燥，（6）阴雨天不（7）能施工；（8）工序要求：外墙施工没有交叉作业，（9）外脚手架搭设完毕。
（10）洁净度要求：基层墙面必须 ___清除表面的浮灰、污渍（11）、脱模剂、空鼓、突出物及风化物等影响粘结强度的异物。
（12）平整度、垂直度要求：以2米的靠尺检查，（13）最大偏差应小于4mm；超差部位应修补（费用另行协商）。
2、施工流程：3、施工方案：：（1）基层处理：按要求处理基层达到上述要求：（2）平整度、垂直度修正：根据上道工序设置的垂直控制线，（3）以线坠、2米靠尺分层、分段查找混凝土墙面的平整和垂直度，（4）以最小修补量为原则确定超差的部位，（5）并及时通知总包方修正；（6）安装挤塑板：调制聚合物改性粘结剂；见使用说明书，（7）粘结剂应随用随调，（8）新调制的粘结剂应置5分钟后使用，（9）一次调制的粘结剂应在2小时内使用完毕；粘结方法采用环法粘结，（10）用抹刀将粘接材料粘贴涂抹在挤塑板上，（11）涂好后立即将挤塑板贴在墙面上，（12）动作要快，（13）防止粘结剂结皮失去粘性；粘贴好挤塑板后应用2米靠尺均匀压平，（14）板间紧密结合，（15）及时清理挤出的粘结剂；上下两排挤塑板应竖向错位粘贴；在门窗洞口及拐角处应事先排尺，（16）保证竖向错位的拐角顺直、垂直；脚手眼处预留200X200mm尺寸作后修补；（17）安装固定件；待挤塑板粘贴完毕36小时后，（18）即可安装固定件；采用塑料膨胀锚螺栓同（19）基层锚定即可达进一步可靠连接，（20）固定件具体安装数量；7层以下采用4个/平方米，（21）锚固深度≮50+5mm；门窗洞口、阳角边缘应加固处理，（22）水平、垂直间距≮500mm，（23）距基层边缘≮60mm;（24）填缝：以15～20 mm厚，（25）等逢宽的同（26）等材料填堵分格缝；挤塑板接缝不（27）平整处应用粗砂纸打磨，（28）打磨动作应做轻柔的圆周运动（29）抹聚合物改性抹面砂浆：配置聚合物砂浆要求同（30）（4），（31）将聚合物抹面砂浆均匀地抹在挤塑板上，（32）厚度约1.5-2.0mm;（33）埋贴网格布：将大面网格布沿水平方向绷平，（34）并将弯曲的一面朝里，（35）用抹子由中间向上、下两边将网格布抹平，（36）使其紧贴底层聚合物砂浆；网格布左右搭接宽≮100 mm，（37）上下搭接≮80 mm，（38）局部搭接处可用聚合物砂浆修补，（39）但不（40）得出现网格布皱摺、空鼓、翘起；门窗洞口、阴阳角及特殊部位的连接见节点详图；脚手眼处加长预留200X200 mm网格布作后修补；（41）抹面层聚合物砂浆二道：特网格布埋贴完毕，（42）第一道聚合物面层砂浆不（43）粘手时抹二道聚合物面层砂浆，（44）抹灰厚度以盖住网格布为准，（45）不（46）得出现网眼，同（47）时确保表面的平整性，（48）约1.0-1.5 mm厚度左右，（49）最终聚合物改性面层砂浆保护层的总厚度达到3 mm左右；（50）补洞及修理：根据洞口的形状现加工一块同（51）洞口相同（52）的XPS板，（53）根据该处砂浆厚度在XPS板面布满聚合物砂浆，（54）填入洞口，（55）填堵后应使面层平整，（56）必要时可打磨；修补后粘贴网格布抹表面聚合物砂浆，（57）要求同（58）前；三、文明施工：现场施工人员严格按照文明施工准则进行操作，保证做到工完场清，不同材料分类固定存放；施工过程中根据当天施工内容合理利用施工场地，工具材料不乱扔乱放；尊重和服从业主、监理和总包方的现场监督和指导。
石墨聚苯板外墙保温技术交底
石墨聚苯板外墙保温技术交底工程名称交底部位外墙保温工程编号日期2015-05-7放置2-5分钟，再进行二次搅拌，即可施工。
2.4 粘结石墨聚苯板本工程所采用石墨聚苯板的尺寸为1200×600×44（mm）、1200×600×62（mm）。
非标准尺寸或局部不规则现场裁切，确保切口与板面垂直，墙面边角处石墨聚苯板尺寸大于300mm。
（1）聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。
如下图所示:（2）聚苯板的粘贴应从细部节点（如飘窗、阳台、工程名称交底部位外墙保温工程编号日期2015-05-7合物粘结砂浆灰饼，如下图所示（6）用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。
贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。
（7）聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。
每贴完一块，要及时清除板四周挤出的工程名称交底部位外墙保温工程编号日期2015-05-7 施工。
2.5 安装锚固栓（1）聚苯板粘结牢固后，应在8～24h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内30mm（有抹灰层时，不包括抹灰层厚度）。
（2）固定件个数按照每平方米2-3个,下图所示要求放置，任何面积大于0.1m2的单块板必须加固定件，且每块板添加数量不小于4 个。
（3）操作时，自攻螺栓需拧紧，使用根部带切割刀工程名称交底部位外墙保温工程编号日期2015-05-7（3）将大面网格布沿长度、水平方向绷直绷平。
注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。
石墨聚苯板外墙保温技术交底
工程编号日期2015-05-7（1）聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。
如下图所示:（2）聚苯板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。
施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度，并要求事先用墨斗弹好底边水平线及100mm 控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。
（3）粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。
当板间缝隙大于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
（4）按照事先排好的尺寸，从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。
如下图所示:工程编号日期2015-05-7聚苯板转角排板示意图（5）首层聚苯板满粘于外墙,其他楼层聚苯板用抹子在每块聚苯板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；注意在聚苯板的侧面留设50mm×5mm 宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。
然后再在聚苯板上抹8 个厚10mm ,φ100 的圆形聚合物粘结砂浆灰饼，如下图所示（6）用条点法涂好聚合物砂浆的聚苯板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。
贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。
（7）聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。
每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。
住宅楼工程模塑聚苯板外墙保温技术交底
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制。
模塑聚苯板技术交底
一、技术准备
A、外墙外保温施工应在基墙验收合格后进行。
B、施工环境温度应不低于+5℃，风力应不大于4级，严禁在雨天进行外保温施工。
C、采用专用吊蓝脚手架进行施工，墙体不预留孔洞和设置脚手眼。
D、按保温设计厚度要求，在大墙面、阳台面每隔1米处吊垂线采用标准厚度的聚苯板贴饼。
E、根据墙体外保温系统的施工程序，先做样板，经质检站、甲方、监理工程师共同检验，符合设计要求后方可大面积施工。
b、抹底灰，均匀平整，使墙体表面光滑平整。
c、专用聚合物砂浆粘板。在事先切好的模塑板面上滚涂界面剂，晾干后方可使用。
d、网格布翻包：在膨胀缝两侧、窗口边及孔洞口边的模塑板上预贴窄幅网格布，其宽度约为200mm，翻包部分宽度约为80mm。
e、抹好基层内层专用聚合物砂浆后立即将模塑板粘贴在基层表面上。模塑板粘贴在基层上时，应用2m靠尺压平操作，保证其平整度和粘贴牢固。板与扳之间要挤紧，碰头缝处不抹内层专用聚合物砂浆。每贴完一块板，应及时清除挤出的聚合物砂浆，板间不留间隙。若因模塑板不够方正或裁切不直形成缝隙，应用模塑板条塞入并打磨平整。模塑板应水平粘贴，保证连续结合，且上下两排模塑板应竖向错缝板长的1/2。在墙拐角处，应先排好尺寸，裁切好模塑板，使其粘贴时垂直交错连接，保证拐角处顺直且垂直。在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据。
A、门窗框、管道、外挂物等的残留砂浆应清理干净。
B、对碰撞坏的墙面应及时修补，先用胶粉聚苯颗粒浆料将破坏处修补平整，在其表面层用抗裂砂浆粘贴大于破坏处四边200mm以上的网格布并铺平。
C、施工中严禁踩踏窗口。
D、拆除脚手架或升降外挂架时应注意保护墙面，防止撞坏。
五、安全文明施工
石墨聚苯板技术交底记录大全
外墙保温石墨聚苯板技术交底河北大元建业集团股份有限公司№：（津建安表22）石墨聚苯板条塞入并磨平；6．石墨聚苯板应以长向水平铺贴，保证连续结合，上下两排板宜竖向错缝1/2板长，局部最小错缝不得小于200mm；7．石墨聚苯板与基体或基层粘结砂浆在铺贴压实后，砂浆的铺盖面积约占板面的70%以上，粘结砂浆控制厚度为10±0.5mm以保证粘结牢固；8．墙身拐角处，应先排好尺寸，按所需尺寸载切石墨聚苯板，并垂直错缝连接，保证墙身拐角处垂直完整；9．粘贴墙身阳角及窗口两侧阳角时，应先弹出基准线作为控制阳角上下竖直的依据；门窗洞口四周采用整板拼接，不允许用碎板拼凑。
10．粘贴石墨聚苯板前，墙身上的水落管支架、各种进户管线、其它外墙予埋件及支托架，必须按设计图纸及施工验收规程的要求安装完毕；图5-7 伸缩缝做法示意图3.1安装固定件打底1．石墨聚苯板接缝不平处应用衬有平整处理的粗砂纸打底，打磨动作宜为轻柔的圆周方向，不要沿着与石墨聚苯板接缝平行方向打磨，（窗口的细部做法要以蓝图节点详图为准）2．打磨后应用刷子或压缩空气清除干净表面的碎屑及浮灰。
3.6划分格凹线条1.根据设计分格用墨斗弹出分格线的位置，并进行水平或竖向校正；2.按照弹好的分格线在石墨聚苯板上安好定位靠尺，使用开槽机将石墨聚苯板切3.成凹口开槽后的石墨聚苯板厚度不能小于15mm；4.对不顺直的凹口要进行修整。
3.7抹聚合物砂浆底层将聚合物砂浆均匀地抹在石墨聚苯板上，厚度约2mm。
3.8粘贴玻璃纤维网格布、挂镀锌网片1.先在门窗洞口内侧周边以及洞口四角加一层网格布进行加强，洞口四角网格布尺寸为300mm×200mm大墙面的网格布搭接在门窗口周边的加强网格布之上；窗口防踩踏示意图2.对于门窗口及其它洞口四周的石墨聚苯板端头应用网格布和粘结砂浆将其包住，也只在此时，允许石墨聚苯板端边处抹粘结砂浆；其他详细做法要严格按照蓝图，节点详图施工，3.将大面积网格布沿长度、水平方向绷直绷平，注意将网格布弯曲的一面朝里，用抹子由中间向上，下两边将网格布抹平，使其紧贴底层聚合物砂浆，网格布左右搭接宽度不小于100 mm，上下搭接宽度不小于100mm，局部搭接处可用聚合物砂浆补充原底层砂浆的不足处，不得使网格布皱褶空鼓、翘边；4.在装饰凹缝处，应沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须搭接，搭接宽度不小于65mm；5.对于首层水平网（脚手眼），洞口四周留出100mm范围内抹粘结砂浆及埋贴网格布后不抹面层砂浆，待大面积施工完毕后修补；6.在墙身阴阳角处须从两连墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度不小于200mm。
聚苯板安装技术交底
聚苯板安装技术交底1.背景介绍聚苯板是一种常用的保温材料，广泛应用于建筑行业。
安装聚苯板需要技术操作和专业知识，以确保安装效果和施工质量。
本文档将详细介绍聚苯板的安装技术要点和操作步骤。
2.安装前准备在安装聚苯板之前，需要进行以下准备工作：检查墙体表面是否平整、干燥、无灰尘和杂物，必要时进行处理；确保墙体表面清洁，以便于胶水和聚苯板的粘结；准备好所需的工具和材料，如胶水、刮刀、测量工具等；3.安装步骤按照以下步骤进行聚苯板的安装：步骤一：测量和切割使用测量工具测量墙体的尺寸，并标记在聚苯板上。
使用切割工具将聚苯板按照尺寸要求进行切割，确保与墙体尺寸相符。
步骤二：胶水涂抹将胶水均匀地涂抹在聚苯板的背面，确保胶水的厚度和涂抹面积均匀，并注意避开边缘位置。
步骤三：粘贴将胶水涂抹的一面贴到墙体上，确保与墙体贴紧，排除空气和气泡。
可使用刮刀轻轻压实聚苯板，确保其牢固粘贴。
步骤四：接缝处理在聚苯板的接缝处使用胶水进行粘合，确保接缝处无缝隙。
步骤五：拓宽工程处理聚苯板与门窗洞口等特殊部位的交接处，确保无破损和缝隙。
4.安全注意事项在进行聚苯板的安装时，需要注意以下事项：避免聚苯板与明火接触，以免引起火灾；使用胶水时需注意通风，避免吸入有害气体；操作中需注意用手套和口罩等个人防护用具，以保护自身安全；根据材料的特性和规格选择合适的胶水，并按照厂家说明操作；5.聚苯板质量验收要点进行聚苯板安装后，需要进行质量验收。
验收要点包括：检查胶水粘结是否牢固，是否存在空鼓和脱落现象；检查聚苯板表面是否平整，无凹凸和裂缝；检查接缝处是否牢固，无缝隙和松动；6.总结聚苯板的安装技术操作相对简单，但也需要严格按照要求进行操作和注意安全事项。
通过合理的安装，能够提高保温效果和建筑物的能源利用效率。
请施工人员在安装过程中加强自身技术培训和实践经验，以确保安装质量和施工安全。
石墨聚苯板技术交底
石墨聚苯板技术交底外墙保温石墨聚苯板技术交底河北大元建业集团股份有限公司№：（津建安表22）说明：本工程为剪力墙结构，主体已施工完毕，外墙为后贴70mm厚石墨聚苯板，局部为粘贴30厚石墨聚苯板或30厚保温砂浆，石墨聚苯板耐火等级为级；每层设置防火隔离带，防火隔离带选用岩棉，饰面面层为外墙涂料。
、施工部署及准备、施工机具：外接电源设备、电动搅拌器、开槽器、云石机、电锤、冲击钻、手工锯、壁纸刀、螺丝刀、垫片、钢丝刷、刮刀、抹子、托线板、靠尺、墨斗、钢丝、线坠、油漆刷等。
、主要材料准备：满足施工生产的需要按时间段、分批进场、集中码放整齐；主要材料有：70mm厚石墨聚苯板、水泥砂浆、抗裂砂浆、膨胀螺栓、玻纤网格布、镀锌钢丝网等。
二、主要施工工艺流程及施工方法、施工工艺流程面层为外墙涂料的外墙保温做法：材料工具准备基层墙体交接检查材料工具准基层墙体交测量、放线基层清理、石墨聚苯板施工工艺：根据工程进度及现场情况，可分单组双向或双组同向流水作业，即单组安装石墨聚苯板由下到上施工，抹灰由上到下施工；常温施工时流水间隔12小时以基层处理彻底清除基层表面的浮灰、油污、脱模剂、空鼓及风化物等影响粘贴强度的材料。
对空鼓、脱层、孔洞、裂缝等基层质量缺陷进行修补，并达到相关标准；基层找平：用1：3水泥砂浆，用2m 靠尺检查最大偏差应小于2mm ；贴网格布并将网格布压入 抹面层抗裂砂浆 贴网格布并将网格布压入 验收 空调管、栏杆洞修补防冻剂及其它聚合物等。
严禁胶浆固定化后二次加水粉混用。
三，安装石墨聚苯板．石墨聚苯板切割用电热丝切割器或工具刀切割，长短边垂直；．网格布翻包：变形缝两侧、门窗孔洞边等处的石墨聚苯板上予贴窄幅网格布，翻包部分宽度约100mm；．条点法：用抹子在每块石墨聚苯板周边涂宽50mm从边缘向中间逐渐加厚专用粘结砂浆，最厚处达10mm然后再在石墨聚苯板上抹条形专用粘结砂浆，再进行粘贴。
．涂好聚合物砂浆的石墨聚苯板必须立即粘贴在墙面上，动作要迅速，以防止板长，局部最小错缝不得小于200mm；．石墨聚苯板与基体或基层粘结砂浆在铺贴压实后，砂浆的铺盖面积约占板面70%以上，粘结砂浆控制厚度为10±0.5mm以保证粘结牢固；．墙身拐角处，应先排好尺寸，按所需尺寸载切石墨聚苯板，并垂直错缝连接，保证墙身拐角处垂直完整；．粘贴墙身阳角及窗口两侧阳角时，应先弹出基准线作为控制阳角上下竖直的依据；门窗洞口四周采用整板拼接，不允许用碎板拼凑。
外墙石墨聚苯保温板施工技术交底
外墙石墨聚苯保温板施工技术交底引言随着节能环保意识的不断提高，建筑节能已成为当前建筑行业的一个重点领域。
建筑外保温系统在建筑节能中占有重要地位，而外墙保温材料的选择和施工技术也直接影响到建筑外墙保温效果和使用寿命。
本文介绍了外墙石墨聚苯保温板的施工技术和注意事项，以及其对保温效果的影响。
石墨聚苯保温板的特点石墨聚苯保温板是一种高性能保温材料，具有以下特点：•低导热系数：石墨聚苯保温板的导热系数较低，对保温效果有利。
•良好的保温性能：由于石墨聚苯保温板表面光滑，能够防止水分渗透，从而提高保温性能。
•高强度：石墨聚苯保温板的强度较高，适合在外墙保温系统中使用。
•环保：石墨聚苯保温板不含CFC、HCFC等有害物质，具有较好的环保性能。
因此，石墨聚苯保温板越来越受到建筑业的青睐，成为常用的保温材料之一。
施工准备工作1.工具准备：带刃铲子、扁铲、电动工具（电动钻、电锤、切割机）、黑板钉、捆扎带、掏粉机等。
2.清理基层表面：在基层表面上清除浮灰、油污、水泥渣等杂物，确保基层表面平整、干燥、无积尘。
3.基层处理：强度较差的基层需要进行处理，比如刨平、削平、打洞、补平等。
施工步骤1.粘贴网格布：将70g/m2网格布铺贴在保温板表面上，每块保温板上至少要铺贴两块网格布，垂直方向交叉铺设，靠边缘处多铺一些。
2.掺制胶浆：将建筑胶粉、石膏粉、水混合均匀，制成胶浆。
掺制比例为3:1:1（建筑胶粉:石膏粉:水），搅拌均匀后需要待用。
3.胶浆涂抹：将掺好的胶浆均匀涂抹在石墨聚苯保温板的背面，同时在建筑墙面上也要涂上一层胶浆。
4.粘贴保温板：将涂有胶浆的石墨聚苯保温板贴在涂过胶浆的建筑墙面上，用力按压，使其牢固粘贴。
5.连角处理：在构造部位和立面角处，用切割机将石墨聚苯保温板切成45度斜面，贴上保温板后，将构造部位和立面角处的网格布与相邻部位的网格布折叠，剪掉多余部分，用胶浆封闭填充石墨聚苯保温板两侧。
6.粘贴腰线：在石墨聚苯保温板的上部和下部粘贴防撞腰线，固定在墙面上。
苯板技术交底
（四）职业健康与安全措施准备
1、施工人员必须经过培训后方可上岗操作,并应全面掌握施工安全技术和质量标准,强化安
全与质量意识。
2、施工人员应身着工作服,戴好防护用具,方可进行施主操作。 3、五级以上大风及雷雨天应严禁施工。 5、高空作业、垂直运输、卫生防护、杜绝高空坠落等均应按国家和地方有关规定执行。
霜、泥土等污染物或其他妨碍粘结的材料,并剔除墙表面的凸出物, 使之清洁平整,必要时用水冲洗墙面。经冲 洗的墙面必须晾干后,方可进行下道工序的施工。
2、应清除基层墙体中松动或风化的部分,并用水泥砂浆填实后找平。 3、基层墙体的平整度不合乎要求时,可采用 1: 3 水泥砂浆找平。
——仅供参考
（二）、施工流程： 材料准备
高抗冲击能 力及裂性，面层胶泥其厚度平均为 1.5mm～2.0mm。（一布二胶）保护层总厚度在 2.0mm～2.5mm 之间，铺设二层玻纤网格布（二布三胶）的保护层总厚度在 2.5mm～3.5mm 之间。
——仅供参考
（2）面层质量要求：在最外层抹面胶泥抹完后，严禁出现玻璃纤维网格布外露，不应有明显 的玻纤网格布显影、砂眼、抹纹、接茬等痕迹。
3、膨胀聚苯板:保温材料,专指采用符合 GB/T10801. 1--2002 的阻燃型绝热用模塑聚苯乙烯泡 沫塑料制
ห้องสมุดไป่ตู้
作的板材。
4、锚栓:把膨胀聚苯板固定于基层墙体的专用连接件,具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管
两部分。
5、膨胀聚苯板
膨胀聚苯板为阻燃型。其性能指标除应符合表 1、表 2 的要求外,还应符合 GB/T108001. 1--2002 第 II 类
符合国家和地方有关标准的规定。 2、苯板节能复合墙体工程检验批施工质量由监理工程师(建设单位项目技术负责人)组织施工项目质量检
石墨聚苯板施工方案(3篇)
第1篇一、项目背景石墨聚苯板（Graphite expanded polystyrene, G-XPS）是一种新型节能建筑材料，具有轻质、高强、保温隔热性能优异等特点。
在建筑领域，石墨聚苯板被广泛应用于外墙保温、屋面保温、地暖保温等领域。
本方案旨在详细阐述石墨聚苯板的施工工艺和注意事项，以确保施工质量和工程进度。
二、施工准备1. 材料准备- 石墨聚苯板：根据设计要求选择合适的厚度和密度。
- 基层处理材料：如界面剂、抗碱底漆等。
- 防水材料：如防水涂料、防水卷材等。
- 胶粘剂：如聚合物水泥基粘结剂、耐候型胶粘剂等。
- 膨胀珍珠岩等填充材料。
- 垂直支撑系统：如锚杆、膨胀螺丝等。
- 施工工具：如切割机、水平尺、电钻、剪刀等。
2. 人员准备- 施工队伍：包括施工负责人、技术员、操作工等。
- 培训：对施工人员进行技术培训和安全教育。
3. 施工方案- 根据设计图纸和现场实际情况，制定详细的施工方案。
- 确定施工顺序、施工方法和质量控制措施。
三、施工工艺1. 基层处理- 清理基层：确保基层表面平整、干净、无油污、无浮灰。
- 喷涂界面剂：提高基层与粘结剂的粘结强度。
- 喷涂抗碱底漆：防止基层返碱，提高耐久性。
2. 防水施工- 根据设计要求，进行防水施工。
- 采用防水涂料或防水卷材进行施工，确保防水效果。
3. 粘结剂施工- 选择合适的胶粘剂，根据产品说明进行配制。
- 将胶粘剂均匀涂刷在基层上，厚度控制在规定范围内。
- 将石墨聚苯板粘贴在基层上，注意板与板之间的缝隙应小于2mm。
4. 锚固系统施工- 在石墨聚苯板的边缘部位，采用锚杆或膨胀螺丝进行锚固。
- 锚固深度应满足设计要求，确保锚固牢固。
5. 找平层施工- 在石墨聚苯板上铺设找平层，如膨胀珍珠岩等。
- 找平层厚度应满足设计要求，表面应平整。
6. 面层施工- 根据设计要求，选择合适的面层材料进行施工。
- 面层材料应具有良好的耐候性、耐久性和装饰性。
四、质量控制1. 材料质量- 确保所有材料符合设计要求和国家标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
4.6、粘贴石墨模塑聚苯板、防火隔离带
1）石墨模塑聚苯板非标准尺寸和局部不规则处可用切割机现场切割。
墙面边角处使用保温板材最小尺寸应大于200mm；
2）胶粘剂采取条粘法涂抹在保温板粘贴面，涂抹厚度以使胶粘剂经粘贴挤压后厚度约为3-5mm为宜，保温板有效粘结面积应不小于80％；
3)保温板粘贴时应轻揉、均匀挤压密实，并用2m靠尺及橡皮锤对板进行调整。
板与板之间要挤紧，板与板之间的接缝缝隙不得大于1.5mm，板间接缝处侧面挤出的胶粘剂应及时清理干净；
4）石墨模塑聚苯板粘贴宜分段自下而上沿水平方向横
向铺贴，上下两排石墨模塑聚苯板宜竖向错缝1/2板长,局部
最小错缝不得小于200mm；在墙体转角处，石墨模塑聚苯
板端部应垂直交错互锁，并保证转角顺直。
保温板错缝及转角示意图5）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的石墨模塑聚苯板应采用整块石墨模塑聚苯板裁成“L”型进行铺贴，不得拼贴，窗口上端应进行滴水处理，窗台面应内高外低，泛水坡度宜控制在20%左右。
拼缝距洞口四周距
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
离应不小于100mm，并采用耐候密封胶嵌缝。
门窗洞口排版示意图
6）防火隔离带岩棉板应与基层墙面满粘，厚度应与建筑外保温层的厚度相同，将防火隔离带岩棉板粘结面涂满一层厚度3mm-4mm胶粘剂粘贴于墙面，滑动就位，用2m靠尺压平，保证其平整度和粘贴牢固。
7）防火隔离带保温层粘贴应与石墨模塑聚苯板一起自下而上按顺序进行。
8）防火隔离带岩棉板与石墨模塑聚苯板之间应拼接严密，宽度超过2mm的缝隙应用石墨模塑聚苯板填塞。
9）防火隔离带岩棉板应使用锚栓辅助连接，锚栓应压住耐碱玻纤网布。
锚栓间距不应大于600mm，锚栓距离保温板端部不应小于100mm，每块保温板上的锚栓数量不应少于1个，锚栓的塑料圆盘直径不应小于100mm。
10）在大面墙铺设耐碱玻纤网布前，防火隔离带位置应先加铺一层普通耐碱玻纤网布，上下超出隔离带的宽带应不小于100mm，左右可对接，对接位置离隔离带拼缝位置应不小于100mm。
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
檐沟
1）檐沟部位的上下及侧面应采用石墨模塑聚苯板整体包覆。
门窗
1）在粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线，门窗洞口四角部位的石墨模塑聚苯板应采取整块石墨模塑聚苯板裁成〝L〞型进行铺贴，不得拼接，窗口上端应进行滴水处理，窗台面应内高外低，泛水坡度宜控制住20%左右，拼缝距洞口四周距离应不小于200mm，并采用耐候密封胶嵌缝。
2）门窗框四周间隙应采用弹性闭孔材料嵌填，保温系统与门窗框四周外侧边的接缝
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
间隙宜为8-10mm，并应用耐候防水密封胶嵌封处理；
3）门窗洞口阳角部位应在抗裂层内设专用塑料护角条；
4）凸窗非透明部位外侧面、板底，应采用石墨模塑聚苯板保温，锚栓设置应与墙面设置一致。
系统变形缝
1）涂料、饰面砂浆、柔性面砖饰面、幕墙饰面宜结合建筑外立面、楼层高度和托架位置设置石墨模塑聚苯板外墙外保温系统的水平、竖向系统变形缝，系统变形缝间距不大于6m；
2）变形缝宽度不大于20mm，在系统变形缝内背衬聚乙烯发泡棒，再填嵌耐候防
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
水密封胶。
耐候防水密封胶填嵌应饱满、密实、平顺，厚度不应小于10mm。
该工程采用暗缝施工。
空调机搁板
1）基层墙面上保温系统的抹面层应延伸到空调机搁板上下表面100mm，阴角抹成约R20mm的圆弧，并附加耐碱玻纤网格布增强处理；
2）空调机搁板饰面层上表面宜向外有不小于6﹪的泛水坡度；
3）空调机搁板下表面应做滴水线。
落水管管箍，避雷带固定件处理落水管管箍固定件采用塑料膨胀螺栓，应锚入基层体内，避雷带支杆应钻孔埋入女儿墙压顶中，固定应牢固。
固定件四周应采用耐候防水密封胶密封严密。
穿墙管孔洞处理
1)根据穿墙管外径R，在保温层上开取R+（2～5）mm的圆孔，孔内壁做好防水处理；
2)穿墙管满涂粘结剂后塞入孔内，其外端应低于内端3～5mm;
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
3)用耐候密封胶将穿墙管与保温层之间的接缝填嵌密实。
墙身变形缝处理
1）墙身变形缝的金属盖缝板应在石墨模塑聚苯板粘贴前按设计定位，并采用塑料锚栓将其牢固地固定在基层墙体上；
2）在墙身变形缝内填塞双面涂抹胶粘剂的难燃型膨胀聚苯板。
填缝深度应大于缝宽3倍，且不小于100mm；
3）在金属盖缝板与石墨模塑聚苯板相接处应填嵌耐候防水密封胶（背衬聚乙烯发泡棒），密封膏填嵌应饱满、密实、平顺，并应注意不要污染周边墙体面层。
工程名称龙湖紫云别院交底日期
施工单位安徽中固建设有限公司分部分项工程名称石墨模塑聚苯
板
交底提要
工程概况、施工准备、工艺流程、操作要点、质量要求等。
五、外墙保温质量要求
1、外墙外保温工程所用材料,应按设计要求选用,并符合本规程及国家和安徽省有关标准的要求。
生产厂应提供盖章的法定检测部门出具的检测报告及出厂合格证。
材料进场进行复试，复试合格后方可使用。
施工过程中材料进场进行现场抽查、检测。
2、外墙外保温工程施工前、墙体架眼,阳台栏杆和预埋铁件等堵塞密实。
3、外墙外保温工程应在基体或基层的质量检验合格后,方可施工。
4、胶粘剂和抹面砂浆的配合比,原材料计量必须符合相关规范和材料生产厂家的要求。
5、胶粘剂和抹面砂浆的配制应使用机械搅拌,超过凝结时间的不准使用。
6、保温板必须与墙面粘结牢固,无松动和虚粘现象。
7、保温板安装应上下错缝，保温板安装的允许偏差应符合下表的规定。
项目允许偏差（mm）检查方法
表面平整度 4 用2m靠尺检查。
