数控机床改造方案及实施
数控车床升级改造

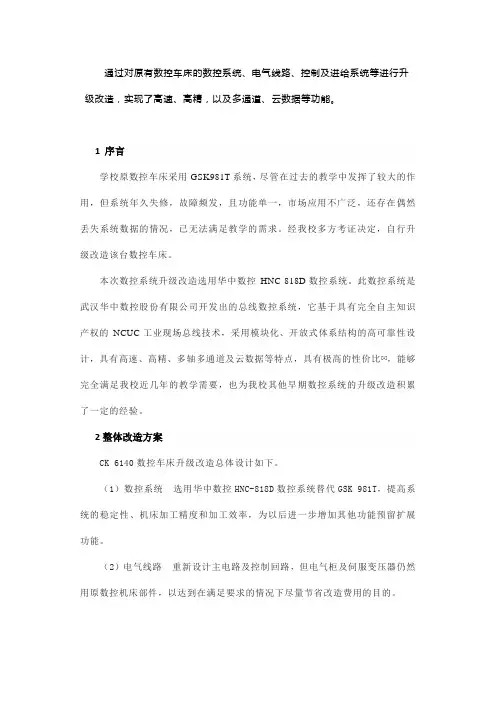

通过对原有数控车床的数控系统、电气线路、控制及进给系统等进行升级改造，实现了高速、高精，以及多通道、云数据等功能。
1 序言学校原数控车床采用GSK981T系统，尽管在过去的教学中发挥了较大的作用，但系统年久失修，故障频发，且功能单一，市场应用不广泛，还存在偶然丢失系统数据的情况，已无法满足教学的需求。
经我校多方考证决定，自行升级改造该台数控车床。
本次数控系统升级改造选用华中数控HNC-818D数控系统。
此数控系统是武汉华中数控股份有限公司开发出的总线数控系统，它基于具有完全自主知识产权的NCUC工业现场总线技术，采用模块化、开放式体系结构的高可靠性设计，具有高速、高精、多轴多通道及云数据等特点，具有极高的性价比[1]，能够完全满足我校近几年的教学需要，也为我校其他早期数控系统的升级改造积累了一定的经验。
2 整体改造方案CK 6140数控车床升级改造总体设计如下。
（1）数控系统选用华中数控HNC-818D数控系统替代GSK 981T，提高系统的稳定性、机床加工精度和加工效率，为以后进一步增加其他功能预留扩展功能。
（2）电气线路重新设计主电路及控制回路，但电气柜及伺服变压器仍然用原数控机床部件，以达到在满足要求的情况下尽量节省改造费用的目的。
（3）进给系统将原步进驱动及步进电动机全更换为总线式带绝对位置记忆的伺服驱动器及伺服电动机，提高进给控制精度、运行的稳定性及负载承载能力。
（4）主轴部分保留原变频主轴。
主轴的正转、反转及停止，给定转速及转速的显示均通过外置IO单元实现。
（5）IO输入输出单元将原系统内置的PLC改为外置的IO单元。
考虑改造成本，IO单元采用华中HIO-1200-M1，其总线是IO单元，共有24位输入、16位输出，其上还有DA接口（用于变频主轴）和主轴编码器接口[2]，完全能够满足升级改造的需要。
（6）机械部分除操作单元部分由于系统及操作面板的尺寸有变化需重新设计外，其他机械部分仍用原机床部分，只是在选用伺服电动机时，注意在满足驱动要求的前提下，安装接口与机床一致即可。
