滚珠丝杠和梯形丝杠—在实际应用中的差异

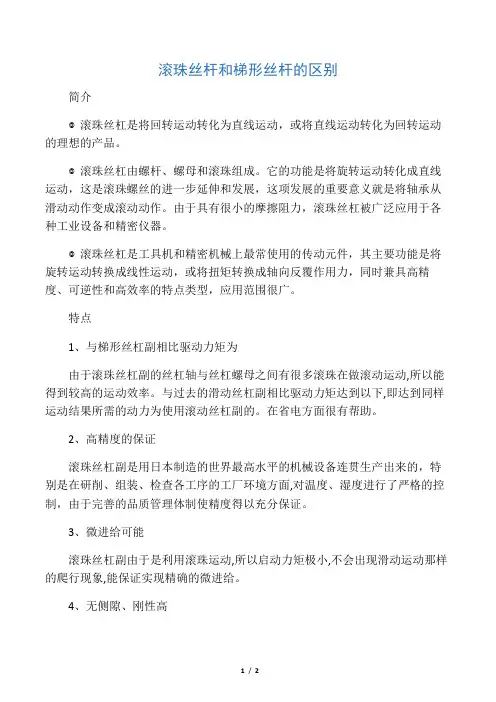

滚珠丝杆和梯形丝杆的区别
滚珠丝杆和梯形丝杆的区别简介◎滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
◎滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
◎滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点类型，应用范围很广。
特点1、与梯形丝杠副相比驱动力矩为由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到以下,即达到同样运动结果所需的动力为使用滚动丝杠副的。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
◎精度公差:P5 .P7–梯形丝杆的应用按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杠，已俗称丝杠）是用来将旋转运动转化为直线运动的理想工具。

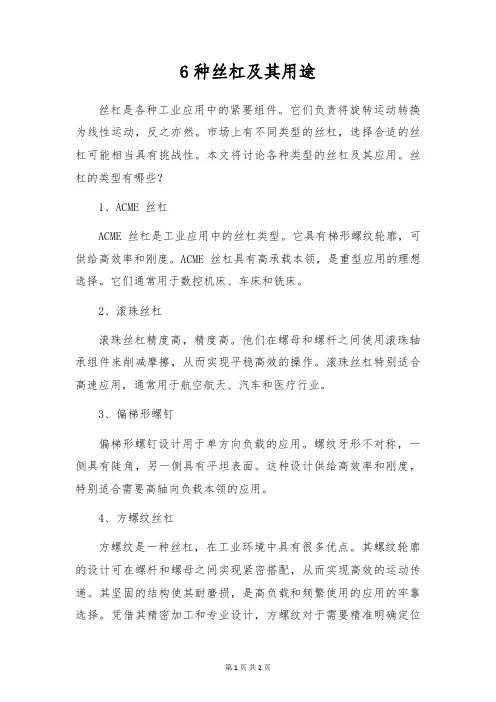

6种丝杠及其用途
6种丝杠及其用途丝杠是各种工业应用中的紧要组件。
它们负责将旋转运动转换为线性运动，反之亦然。
市场上有不同类型的丝杠，选择合适的丝杠可能相当具有挑战性。
本文将讨论各种类型的丝杠及其应用。
丝杠的类型有哪些？1、ACME 丝杠ACME 丝杠是工业应用中的丝杠类型。
它具有梯形螺纹轮廓，可供给高效率和刚度。
ACME 丝杠具有高承载本领，是重型应用的理想选择。
它们通常用于数控机床、车床和铣床。
2、滚珠丝杠滚珠丝杠精度高，精度高。
他们在螺母和螺杆之间使用滚珠轴承组件来削减摩擦，从而实现平稳高效的操作。
滚珠丝杠特别适合高速应用，通常用于航空航天、汽车和医疗行业。
3、偏梯形螺钉偏梯形螺钉设计用于单方向负载的应用。
螺纹牙形不对称，一侧具有陡角，另一侧具有平坦表面。
这种设计供给高效率和刚度，特别适合需要高轴向负载本领的应用。
4、方螺纹丝杠方螺纹是一种丝杠，在工业环境中具有很多优点。
其螺纹轮廓的设计可在螺杆和螺母之间实现紧密搭配，从而实现高效的运动传递。
其坚固的结构使其耐磨损，是高负载和频繁使用的应用的牢靠选择。
凭借其精密加工和专业设计，方螺纹对于需要精准明确定位和移动的制造过程至关紧要。
5、梯形螺杆梯形螺钉与 ACME 螺钉仿佛，但螺纹牙形不同。
螺纹角为 30 度，而 ACME 螺钉为 29 度。
这种微小的角度差异供给了更高的承载本领和效率。
梯形螺杆通常用于工业应用，例如线性执行器、滑动门和传输系统。
6、动力螺杆动力螺杆是一种导螺杆，它使用螺母和可旋转螺杆将旋转运动转换为线性运动。
它们常见于用于提升和降低重物的动力传输系统中。
动力螺杆特别适合需要高牢靠性和长寿命的应用。
结论为应用选择正确类型的丝杠对于确保其成功和牢靠性至关紧要。
无论您需要高精度、高效率还是负载本领，总有一款丝杠可以充足您的需求。
ACME、滚珠、偏梯形、梯形和动力螺杆是工业应用中的类型。
了解它们的优点和缺点对于为您的项目选择合适的方案至关紧要。
丝杠精度等级标准
丝杠精度等级标准
丝杠的精度等级标准可以根据其用途和特性来划分，包括但不限于以下几个方面：
1. 普通丝杠（梯形丝杠精度为7～9级，滚珠丝杠为D～H级）和精密丝杠（梯形丝杠精度6级以下，滚珠丝杠为C级）。
2. 根据热处理情况又可分为淬硬丝杠（硬丝杠）和不淬硬丝杠（软丝杠）。
精度等级又细分为七个等级，分别是1、2、3、4、5、7、10级，其中1
级精度最高。
此外，还有定位型（P）传动型（T）的划分，其中P5是国内标准，精度等级是5级，任意300mm行程内行程变动量为，这个精度一般表示成P5=，国内多用这个体系。
C7是JIS标准，精度也是7个等级，任意300mm行
程内行程变动量为，也就是C7=，一般日本，台湾产使用的表示方法。
以上内容仅供参考，如需更全面准确的信息，可以查阅关于丝杠的国家标准文件或者咨询丝杠的生产商。
制约我国机床发展的关键部件之一“滚珠丝杠”，你了解么
制约我国机床发展的关键部件之一“滚珠丝杠”，你了解么中国作为世界上最大的机床消费国，制造业已经发展成为一个支柱产业。
由于汽车工业的发展，对机床的速度和效率都提出了新的更高的要求。
据了解，目前中国机床的数控化率发展很快。
日本机床的数控化率从开始的40%提高到目前90%的水平，大约花了15年的时间，从中国现在发展的速度来看，如要达到目前日本的水平，估计不需要花费这么多的时间，提高数控机床功能零部件的性能和质量已经成为中国机床工业发展的当务之急。
为实现其高性能，中国生产的机床在驱动上使用高精度滚珠丝杠的比率有了很大的提高。
目前机床采用的滚珠丝杠，有价格较低的国产的，也有精度较高的日本和欧洲等进口产品。
使用进口产品往往是在那些对加工速度、精度、寿命及稳定性方面有较高要求的机床。
随着机床速度的提高，导轨的使用也由滑动向滚动转化。
在中国，由于机床速度较低及制造成本上的原因，滑动导轨的使用还占大多数，但使用滚珠导轨和滚柱导轨的机床数量在急速上升。
由于滚动导轨具有高速、长寿命、可加预压、安装方便等方面的优点，随着对机床性能及数控化要求的提高，滚动导轨使用比率的提高是必然的趋势。
一、简介滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
二、原理1.按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等。
梯形丝杆与滚珠丝杆的区别
梯形丝杆与滚珠丝杆的区别梯形丝杆和滚珠丝杆是两种常见的传动装置，主要用于转换旋转运动为直线运动。
它们在结构和工作原理上存在着一些区别。
下面将详细介绍梯形丝杆和滚珠丝杆的区别。
1.结构和材料的区别：梯形丝杆采用的是螺旋形状的丝杆，其外表呈现出梯形的截面，因此得名。
梯形丝杆一般由碳素结构钢材料制成。
而滚珠丝杆则是采用滚珠丝杆与螺母进行配合，滚珠丝杆上通常有凹槽，用于固定滚珠，使其能够顺畅地滚动。
滚珠丝杆主要由特殊的高强度合金钢或不锈钢制成。
2.传动效率的区别：梯形丝杆的传动效率相对较低，通常在30%-50%之间，这是因为梯形丝杆需要螺旋面和螺母之间的摩擦来实现转动和转换运动。
而滚珠丝杆采用了滚珠与丝杆螺纹之间的滚动摩擦，由于滚动摩擦比滑动摩擦小得多，因此滚珠丝杆的传动效率更高，通常在90%以上。
3.传动精度和重复定位精度的区别：梯形丝杆的传动精度较低，通常达到0.1mm级别。
由于梯形丝杆传动时存在回程差，因此重复定位精度较差。
而滚珠丝杆采用滚珠滚动摩擦，传动精度较高，通常可以达到0.01mm级别的精度，重复定位精度也较好。
4.转速和工作寿命的区别：梯形丝杆的转速一般较低，通常在600转/分钟以下，即使在没有负载的情况下，也要控制在1200转/分钟以下。
而滚珠丝杆由于采用了滚珠滚动摩擦，因此转速较高，可以达到4000转/分钟以上的情况。
同时，滚珠丝杆的工作寿命通常比梯形丝杆更长。
5.负载和承载能力的区别：梯形丝杆的承载能力较低，通常适用于轻负载情况下的应用。
而滚珠丝杆由于采用了滚珠与丝杆螺纹之间的滚动摩擦，能够承受较大的负载，其承载能力通常是梯形丝杆的几倍甚至更高。
6.使用环境的区别：梯形丝杆常用于一些低速、低精度、低噪声和无需使用润滑油的场合。
而滚珠丝杆由于其高传动效率、高精度和高可靠性，常用于需要高速、高负荷、高精度和高重复定位精度的场合。
总结：梯形丝杆和滚珠丝杆在结构、传动效率、传动精度、重复定位精度、转速、工作寿命、负载和承载能力以及适用环境等方面存在一定的区别。
电子试验机常用丝杠的优势
电子试验机常用丝杠的优势电子试验机是一种常用于材料测试、力学性能测试、产品质量检验等各个领域的测试设备，其中的丝杠是其重要组成部分之一。
丝杠在电子试验机中起到了很重要的作用，主要是用于调节试验机的移动速度和移动范围。
在电子试验机的使用中，不同类型的丝杠具有不同的特点和优势。
本文将介绍电子试验机中常用的三种丝杠：滚珠丝杠、滑动丝杠和组合丝杠，并分别阐述它们的优势。
滚珠丝杠滚珠丝杠是电子试验机中使用最广泛的丝杠之一，其优点如下：高效性滚珠丝杠可以提供高效的力量传递和运动性能，电子试验机的测试速度可以提高到最大限度。
相比于其他类型的丝杠，滚珠丝杠的运动速度更高、抗磨性更好，并且可以在高负载的情况下保持较佳的运动精度。
精度高滚珠丝杠的制作精度高，传动效率也很高，另外还可以消除传动误差和回程误差，提高试验机测试结果的准确性。
寿命长滚珠丝杠采用的轴承类型和材料都比较耐用，具有一定的抗磨性和耐腐蚀性能。
因此，使用寿命相对较长，在电子试验机中需要更换丝杠的时间相对较少，降低了维护成本。
滑动丝杠滑动丝杠是一种非常简单和常见的机械结构，常用于电子试验机较小的测试范围内，其优势如下：精度高滑动丝杠的精度相当高，因为其传递的力量是线性的。
同时，由于电子试验机上每个轴的运动可以相互独立，可以提供很高的控制精度。
成本低滑动丝杠是一种经济实用的设计，在一定范围内的测试中可以代替滚珠丝杠。
从价格方面来看，其成本相对较低，一定程度上能够降低电子试验机的投资成本。
适用范围广作为一种基本型号的丝杠，滑动丝杠适用于各种测试工作，包括拉伸、压缩、扭转等试验。
其高端产品甚至可用于更高级别试验机。
组合丝杠组合丝杠是一种综合性能很强的丝杠，它将滚珠丝杠和滑动丝杠有机结合起来，其优点如下：高速高精度组合丝杠的传动效率高、传动精度高，同样具有滚珠丝杠和滑动丝杠的优点，同时其速度也非常快。
磨损小，寿命长组合丝杠采用的材料和制作工艺与滚珠丝杠一样，其耐磨损性能和抗震性能都很好，寿命相对较长。
丝杆升降机联动平台选用梯形丝杆和滚珠丝杆有哪些不同？
丝杆升降机联动平台选用梯形丝杆和滚珠丝杆有哪些不同？
丝杆升降机联动平台选用梯形丝杆和滚珠丝杆有哪些不同？
丝杆升降机联动平台的重要特点是：自锁性能，同步性，精度定位，速度控制，推力控制。
丝杆升降机可以由一台或多台组合成作业渠道，由一台电机或手轮带动合作其他组件来完结同步平稳的升降运转。
注意的是丝杆升降机渠道无论是两台、四台仍是多台联动在挑选驱动的时分我们主张尽量选用一台电机来完成。
由于不同电机每分钟转速都存在速差，如果选用多台驱动作业渠道很难到达同步安稳。
螺旋丝杆升降机是由蜗轮蜗杆，箱体，轴承，丝杠等零部件组成。
工作原理为：电机或者手动驱动蜗杆旋转，蜗杆驱动蜗轮减速旋转，蜗轮内腔加工为内螺纹，驱动丝杠上下移动，由于内部有蜗轮蜗杆，丝杠的减速作用，达到放大推力的作用。
一、梯形螺旋丝杆升降机
1.结构紧凑、操作简单、保养方便。
2.低速、低频率：梯形丝杆升降机主要用于负荷大、低速与无需频繁工作的场所。
3.保持载重：梯形丝杆升降机具有自动锁定功以有，即使没有制动装置也可保持载重。
4.梯形丝杆升降机传动效率大概20%左右。
5.在受到较大振动，冲击载荷时，可能会使梯形自锁功能失灵，此时则须外加制动装置。
二、滚珠丝杆升降机
1.高效率：只需很小的驱动源，就可以产生很大的推动力。
2.高速化：与梯形丝杆升降机相比，滚珠丝杆升降机速度有很大提高，能轻松而高速的运转。
3.使用寿命长：采用高质量的滚珠装置，使其工作寿命提高3倍以上。
4.滚珠丝杆升降机传动效率大概50%左右。
5.滚珠丝杆升降机本身无自锁功能，需外加制动装置或选择带有制动的驱动源。
丝杠在机床中的应用
丝杠在机床中的应用丝杠是一种常见的机械传动元件，广泛应用于机床中。
它通过螺旋线的转动来实现线性运动，具有传动精度高、定位精度好等优点，在机床中发挥着重要的作用。
丝杠在机床中的应用主要有以下几个方面：一、丝杠用于机床进给系统机床的进给系统是指用于控制工件在加工过程中的移动，包括工件的进给运动和切削运动。
丝杠作为机床进给系统的核心元件之一，可以将旋转运动转化为线性运动，实现工件的精确进给。
丝杠的螺距和导程决定了进给速度的大小，而丝杠的传动精度则直接影响了机床的加工精度。
二、丝杠用于机床主轴系统机床的主轴系统是指用于驱动刀具进行切削加工的部分，丝杠在主轴系统中起到了定位和调整刀具位置的作用。
通过旋转丝杠，可以使刀具在工件上做出精确的切削运动。
丝杠的传动精度和刚性对于主轴系统的稳定性和加工质量至关重要。
三、丝杠用于机床导轨系统机床的导轨系统是指支撑和引导工件和刀具运动的部分，丝杠在导轨系统中用于调整和控制机床的运动轨迹。
通过旋转丝杠，可以使导轨系统的滑块在导轨上做出精确的移动，从而实现机床的定位和调整。
丝杠的传动精度和刚性对于导轨系统的稳定性和重复定位精度有着重要影响。
四、丝杠用于机床自动换刀系统机床的自动换刀系统是指用于自动更换刀具的部分，丝杠在自动换刀系统中用于控制刀库和刀架的移动。
通过旋转丝杠，可以使刀库和刀架在不同位置之间进行精确的切换，实现机床刀具的快速更换。
丝杠的传动精度和刚性对于自动换刀系统的可靠性和效率至关重要。
丝杠作为机床中重要的传动元件，其性能直接影响着机床的加工精度和稳定性。
在使用丝杠时，需要注意以下几点：一、选择合适的丝杠类型和规格，根据机床的具体要求和工艺特点进行选择。
不同类型和规格的丝杠具有不同的传动精度、刚性和负载能力，应根据实际需求进行选择。
二、合理安装和调整丝杠，保证丝杠与机床的配合精度和刚性。
丝杠的安装误差和调整不当会影响机床的加工精度和稳定性，需要严格按照操作规程进行安装和调整。
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用
滚珠丝杠在不同机床上的应用主要体现在其适应性和性能上。
滚珠丝杠是一种将旋转运动转化为线性运动的装置，广泛应用于各种机床，以提高机床的定位精度、传动效率和刚性。
1.大型加工中心：大型加工中心通常需要高转速和高精度的丝杠系统。
因此，这些机床通常会使用DN值较高的滚珠丝杠，以承受高负载和高转速。
这些滚珠丝杠通常是超级DN系列，能够提供高速和高效的运动控制。
2.自动化机械：在自动化机械中，滚珠丝杠主要用于快速移动和定位。
这些机械通常需要快速、准确和可靠的丝杠系统，以适应不断变化的工作条件。
在这些机械中，端盖式滚珠丝杠是最常见的选择，因为它们能够满足快速移动和低负载的要求。
3.加工精度要求高的机床：对于需要高精度加工的机床，如电子机械、CNC 机械和精密工具机，滚珠丝杠的精度和刚性变得尤为重要。
在这些机床中，高速滚珠丝杠和精磨滚珠丝杠是常见的选择。
它们能够提供高精度和高刚性的运动控制，从而提高机床的加工精度。
4.重型机床：在重型机床中，如全电动注塑机、冲床、半导体系统制造及安装、重型制动器和锻造机械等，滚珠丝杠需要承受更高的负载和更大的冲击。
在这些情况下，重型滚珠丝杠成为理想的选择，因为它们能够承受更高的负载和更大的冲击，同时保持高精度的定位精度。
总之，不同的机床需要不同类型的滚珠丝杠以满足其性能要求。
选择合适的滚珠丝杠类型对于提高机床的性能和精度至关重要。
梯形丝杠 滚珠丝杠 回差-概述说明以及解释
梯形丝杠滚珠丝杠回差-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括以下信息:梯形丝杠和滚珠丝杠是机械传动领域常见的两种丝杠传动方式。
它们被广泛应用于各种机械设备中，如数控机床、自动化生产线等。
然而，两种丝杠传动方式在结构、特点以及应用领域上存在一定的差异。
梯形丝杠是一种基于螺纹副的传动方式，借助螺纹副的相对运动来实现转动运动转化为直线运动。
它的特点是结构简单、制造成本低廉。
梯形丝杠广泛应用于一些负载要求不高、速度要求较低的机械设备中，如手摇绞车、手动提升机等。
然而，由于梯形螺纹副的传动效率较低，摩擦力大，以及回差问题的存在，梯形丝杠在一些高负载、高速度要求的领域受到了限制。
相对于梯形丝杠，滚珠丝杠采用滚珠副来实现转动运动向直线运动的转化。
滚珠副的使用可以大大降低传动中的摩擦阻力，提高传动效率，并且滚珠丝杠还具有较高的刚性和定位精度。
因此，滚珠丝杠广泛应用于要求精确定位、高速运动的机械设备中，如数控机床、自动化生产线等。
然而，有一个共同的问题是梯形丝杠和滚珠丝杠都存在着回差问题。
回差是指在转动运动向直线运动转化的过程中，由于传动副的轴向间隙或滚珠的滚动精度导致的误差。
回差问题会影响机械设备的定位精度和运动平稳性，对于一些高精度、高稳定性要求的应用领域尤为重要。
因此，本文将重点分析梯形丝杠和滚珠丝杠的特点以及回差问题，并提出解决回差问题的方法和改进建议。
通过对比分析，我们可以更好地了解两种丝杠传动方式的优劣势，为机械设备的选型和设计提供参考依据。
在实际应用中，需要根据具体的要求和条件选择合适的丝杠传动方式，并采取相应措施来降低回差对系统性能的影响，以满足不同应用领域的需求。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构文章将按照以下结构展开：引言部分将提供大致的背景介绍，介绍梯形丝杠、滚珠丝杠以及回差的基本概念和目的。
正文部分将分为三个主要部分：梯形丝杠、滚珠丝杠和回差。
在每个主要部分中，我们将详细介绍其定义、特点和应用。
滚珠丝杠与梯形丝杠有区别
滚珠丝杠螺母副传动摩擦系数小，无滑移，一般不能自锁，传输效率高。
普通丝杠滑移现象严重，可以自锁，传输效率不高。
滚珠丝杠可用于高精度机床和数控机床。
普通丝杠用于普通机床传动。
滚珠丝杠精度高，螺母里有滚珠，滑动前进很顺畅...
更好的答案
滚珠丝杠与梯形丝杠之间的主要区别就是在移动表面之间的承载负载的方式。
滚珠丝杠使用的是循环滚珠轴承，方便以最大限度减小摩擦以及效率的提高，而梯形丝杠就是要利用滑动表面之间的低摩擦系数。
所以，梯形丝杠通常没有滚珠丝杠的效率高。
分析摩擦学机制就能够发现：滑动摩擦的可预测性肯定低于采用循环滚珠技术的传动。
疲劳寿命方程（比如L10寿命）在其适用范围内十分可靠。
综合以上，就可以知道滚珠丝杠和梯形丝杠是因为预测性能和寿命的能力有所差异，所以在应用领域也有很大的区别。
虽然滚珠丝杠有着较多的优势（负载、刚度、效率、负载循环、可预测性），但是成本比较高。
虽然和其它平移直线运动方案相比来说，它们的性价比很高，但是因为滚珠丝杠的设计比之更加复杂，需要经过硬化处理的精密轴承表面以及一个滚珠循环装置。
而梯形丝杠的尺寸很小，设计起来很灵活，在正常使用的情况下噪音很小，耐腐蚀性能好，可以为了满足垂直应用需求而配置自锁功能。
它们在很多应用领域发挥着重要作用，当然本身也有一些限制。
丝杆的种类及用途
丝杆的种类及用途丝杆是一种机械传动元件，广泛应用于各种机械设备中。
它的主要作用是将旋转运动转化为直线运动，或者将直线运动转化为旋转运动。
丝杆的种类和用途非常丰富，下面就来介绍一下。
一、丝杆的种类1. 普通丝杆：普通丝杆是最常见的一种丝杆，它的螺纹形状为三角形，常用于一些低精度的机械设备中。
2. 精密丝杆：精密丝杆的螺纹形状为梯形，精度比普通丝杆高，常用于需要高精度的机械设备中。
3. 大丝杆：大丝杆的直径比较大，常用于需要承受大负载的机械设备中。
4. 小丝杆：小丝杆的直径比较小，常用于一些小型机械设备中。
5. 长丝杆：长丝杆的长度比较长，常用于需要进行长程直线运动的机械设备中。
6. 短丝杆：短丝杆的长度比较短，常用于一些小型机械设备中。
7. 不等距丝杆：不等距丝杆的螺距不是固定的，常用于一些需要进行变速的机械设备中。
二、丝杆的用途1. 丝杆传动：丝杆传动是丝杆最常见的用途之一，它可以将旋转运动转化为直线运动，或者将直线运动转化为旋转运动。
丝杆传动广泛应用于各种机械设备中，如升降机、剪切机、注塑机等。
2. 调节：丝杆可以用于机械设备的调节，如调节机床的工作台高度、调节机械手的运动轨迹等。
3. 定位：丝杆可以用于机械设备的定位，如定位机床的工作台、定位机械手的末端执行器等。
4. 测量：丝杆可以用于机械设备的测量，如测量机床的工作台高度、测量机械手的运动轨迹等。
5. 支撑：丝杆可以用于机械设备的支撑，如支撑机床的工作台、支撑机械手的末端执行器等。
6. 传感：丝杆可以用于机械设备的传感，如传感机床的工作台高度、传感机械手的运动轨迹等。
总之，丝杆作为一种机械传动元件，其种类和用途非常丰富，可以满足各种机械设备的需求。
在未来，随着科技的不断发展，丝杆的种类和用途也将不断扩展和完善。
滚珠丝杆和梯形丝杆选型
三轴最经典的两个结构：龙门式 悬臂式
设计多轴结构式，如果没有干涉，Z轴尽量放在最后一个轴上，因为一 般Z轴受力比较大 自己设计时，可参考厂家做的
η为丝杆传递效率，取0.9
P=T*w=FV
T=FV/w V/w=r=Ph/(2π) 导程就是丝杆的等效外径的的周长
任何直线运动机构，都可以转化为丝杆的直线运动，只是传递效率η不 同，所以该公式适用于一切把电机旋转运动转化为直线运动的机构
如：皮带线、同步带模组、齿轮齿条，只要是把电机旋转运动转化为直 线运动的就够都可以。
静压螺旋原理：
课程特色：机械行业博大精深，我们课程重点讲解非标， 另一方面也可以扩换视野
重点：滚珠丝杆
导程：Ph 丝杆转一圈螺母所走的位移 一般有：10,20,30,32，40, 2,3，4,5 ，红色为常用数值 电机转速相同时，导程越大，螺母位移越快，消耗的电机扭矩也就越大。
T=F*Ph/(2π*η) 推导：
不要刹车）
类比：
1.电机输出轴直径0.7~1.5类比出丝杆最小端直径 2.丝杆直径0.7~1.5类比出导向轴直径 3.丝杆直径1.5~2.5类比出直线导轨H 还可以通过标准件模组的丝杆直径来判断
同样的负载，经过滚珠丝杠驱动和伺服电机直接驱动旋转的参数代数值差别很 大。所以，可以知道：对于运动传递来说——滚珠丝杠本质上就是一个大减速 比的减速机构。
滚珠丝杠的固定方式：3种
1.分清支持侧和固定侧 2.注意追加加工，一般不需要 必要时可以定制
3.根据推荐表选择支持段和固定端
选择固定端：C-BSW8S 方型 注意配套零件
支持段
C-BUN8 方型 注意配套零件
滚珠丝杠、滚珠丝杆与普通丝杠区别
1、传动效率。
滚珠丝杠的传动效率可高大90~96%，梯形丝杠的传动效率大约是26~46%。
即在相同大小的复杂下，采用滚珠丝杠可以使用更小的驱动功率，这样可以有效的降低生产成本，也能够降低损耗，给企业增加更多的效益。
2、传动速度。
滚珠丝杠是滚动摩擦，梯形丝杠是滑动摩擦，这样在工作的时候前者的升温远低于后者，因此可以承担高速传动任务。
3、使用寿命。
滚珠的滚动摩擦的表面摩擦力小，在各种清洁保养合理操作的前提下，滚珠丝杠比普通丝杠的使用寿命要更长一些。
4、自锁性。
自锁性一般与传动效率成反比，因此，滚珠丝杠几乎没有自锁性，而梯形丝杠具有一定的自锁性(视乎导程角的大小和工作面粗糙度)。
5、经济性。
滚珠丝杠较普通丝杠要复杂一些，因此价格要比普通丝杠的价格更高一些。
因为滚珠丝杠副具有上述优点，所以在各类中、小型数控机床的直线进给系统中普遍采用滚珠丝杠，但是由于滚珠丝杠副的摩擦因数小、不能自锁，所以当作用于垂直位置时. 为防止因突然停电而造成主轴箱自动下滑，必须加有制动装置。
滚珠丝杆和梯形丝杆的区别
滚珠丝杆和梯形丝杆的区别简介◎滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
◎滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
◎滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点类型，应用范围很广。
特点1、与梯形丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制，由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
◎精度公差:P5 .P7 –梯形丝杆的应用按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杠，已俗称丝杠）是用来将旋转运动转化为直线运动的理想工具。
齿轮齿条、同步带、丝杠三种传动方式优缺点
齿轮齿条、同步带、丝杠三种传动方式优缺点
齿轮齿条
优点：承载力大，传动精度较高，可达0.1mm，可无限长度对接延续，传动速度可以很高，>2m/s。
缺点：若加工安装精度差，传动噪音大，磨损大。
典型用途：大版面钢板、玻璃数控切割机，建筑施工升降机可达30层楼高。
同步带
优点：承载力较大，负载再大就要加宽皮带，传动精度较高，传动长度不可太大，否则需要考虑较大的弹性变形和振动，传动距离大尤其不适合精确定位、连续性运动控制，如大版面数控设备的XY轴，但是可用于伺服电机到传动齿轮或伺服电机到丝杠的短距离传动。
缺点：短距离传动速度可以很高，噪音低。
典型用途: 小型数控设备、某些打印机
滚珠丝杠（电动缸传动部件)
（1）普通梯形丝杠可以自锁，这是最大优点，但是传动效率低下，比上述二者低许多，所以不适合高速往返传动。
缺点是时间久了传动间隙大，回程精度差，用在垂直传动较合适。
公众号《机械工程文萃》，工程师的加油站！（2）滚珠丝杠不能自锁，传动效率高，精度高，噪音低，适合高速往返传动，但是水平传动时跨距大了要考虑极限转速和自重下垂变形，所以传动长度不可太大，要么改用丝母旋转丝杠不动，但还是不能太长，要么就用齿轮齿条。
典型用途：数控机床，小版面数控切割机。
梯形丝杆对使用场景的要求
梯形丝杆对使用场景的要求梯形丝杆，听起来是不是有点高深莫测？别慌，今天咱们就来好好聊聊，什么是梯形丝杆，它到底是用在哪些场合里，为什么它在这些场合里能发挥大作用。
梯形丝杆就是一种传动设备，长得像个螺旋的“杠杠”，不光能转，还能带动东西移动。
听着像啥？像是螺丝刀吧？不过它不只是用来拧紧或松开的，它还被用来推动大大小小的机器，简直是“搬砖”的能手。
至于它的名字里有个“梯形”，其实是说它的形状。
别看它像个简单的螺丝，它的背后可是有着不少的技术含量呢！梯形丝杆究竟适合哪些使用场景呢？想象一下，如果你要把一个沉甸甸的大箱子推到房间的一角，靠人力光推可不行，这时候就得靠这种传动装置了。
梯形丝杆的工作原理其实就像我们平时在楼梯上走一步步上去的样子。
它的优点是可以在负载较大的情况下保持稳定，平稳地完成推动任务，不容易出现“掉链子”的情况。
就好像你在搬重物的时候，轮子能够帮助你省力，而不是直接拖着那大箱子走。
它的这种“带劲”的能力，让它特别适合用在一些需要精密控制的机械设备上。
比如说，数控机床、自动化设备中就常常能看到它的身影。
你要是想让机器刀具精准地移动，或者让一根轴线平稳转动，不可能依靠普通的螺丝或轴承啥的。
因为它们无法承受太大的负载，轻轻一转就可能卡住。
可是梯形丝杆不一样！它的优点就是能承载较大的力量，而且一转就是稳稳的，不容易出现卡死、滑脱的情况。
这就像你在爬坡时，踩得稳不稳直接决定了你能不能轻松爬上去。
梯形丝杆就是让设备能够“稳稳爬坡”的关键。
在一些需要精细调节的场合，比如说升降机、天窗、窗帘电动开关等等，你会发现它的身影。
这些设备要求动作要平滑，不能有一丝一毫的卡顿或者失误，而梯形丝杆正好满足了这种需求。
想想你在夏天开窗户的时候，电动窗帘缓缓拉开，就像是一场电影的高兴，不急不慢，简直完美。
而梯形丝杆的作用，就在于它能够提供那种持续平稳的动力，让一切都显得那么顺滑。
不过呢，梯形丝杆并不是“万能”的，它也有自己的“小脾气”。
10种不同结构的直线传动机构详解
10种不同结构的直线传动机构详解在工业行业中，直线传动机构分为很多种类，到底有哪些种类呢？这些种类又有什么区别？各自的优缺点又是什么呢？直线传动机构的种类可分为以下10种类型，大家在选购产品的时候根据所需运动来选择可减少很多无用功。
一、梯形丝杆梯形丝杆，因其牙型截面为梯形而得名。
传动效率：梯形丝杠的传动效率大约是26~46%。
传动速度：梯形丝杠为滑动摩擦，工作时温升较大，故不可用于高速传输。
使用寿命：滑动摩擦表面损伤较大，故寿命较低，通常使用时需注意清洁润滑。
自锁性：自锁性一般与传动效率成反比，因此，而梯形丝杠具有一定的自锁性。
经济性：一次完成工艺效率很高，故成本较低。
但因滚珠丝杆的发展，工艺配套设备的升级转型，将来也许会有所增加。
二、滚珠丝杆滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。
特点：摩擦损失小、传动效率高。
由于滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率，一般可达90~96% 。
精度高：滚珠丝杆生产设备都是贵重的高精度设备，批量化的生产工艺使生产精度尽量避免人为因素对精度的干扰。
高速进给和微进给可能：滚珠丝杠副由于是利用滚珠运动，静摩擦力小，所以启动力矩极小，不会出现爬行现象，能保证实现精确的微进给。
不能自锁、具有传动的可逆性三、同步带同步带以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或橡胶,带的内周制成齿状，使其与齿形带轮啮合；同步带结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度负20℃―80℃，v传动准确，工作时无滑动，具有恒定的传动比；传动平稳，具有缓冲、减振能力，噪声低。
传动效率高，可达0.98，节能效果明显；维护保养方便，不需润滑，维护费用低。
可用于长距离传动，中心距可达10m以上。
四、电动推杆也叫推杆电机，直线驱动器。
它的特点有体积小、推力大，自锁性能好，电机直接驱动，不需要管道的气源、油路，但不可承受径向负载；多用于透气窗开启、舞台等民用领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚珠丝杠和梯形丝杠—在实际应用中的
差异
机器制造商的问题“滚珠丝杠和梯形丝杠在很多情况下不能互换，总是需要在精度、刚度和负载容量之间进行权衡。
我还听说规格和性能之间不一定完全对应。
我希望能从比较成熟的视角来了解它们的真正区别。
”
滚珠丝杠和梯形丝杠的应用有一些区别。
原始设备制造商的应用系统很多时候需要“正合适”的产品，而梯形丝杠往往是正确的选择。
梯形丝杠产品很容易结合具体的应用来进行调整，以达到预期性能，同时将成本控制在最低限度。
在某些情况下，需要在设计阶段进行寿命测试，不过对于原始设备制造商来说，在前期进行此类的额外工作，有助于降低产品成本。
滚珠丝杠可以连续运行，承受高得多的负载，并达到更快的速度，为此而增加成本是值得的。
对于最终用户来说，滚珠丝杠具有良好的可预测性，因而是确保快速集成和可靠性的最佳选择。
比如，工厂自动化系统在很大程度上就依赖滚珠丝杠技术。
当然，有很多原始设备制造商应用系统也需要滚珠丝杠，比如机床行业。
对于原始设备制造商来说，决定技术的是性能和成本，而不是可预测性。
滚珠丝杠和梯形丝杠之间的主要区别是在移动表面之间承载负载的方式。
滚珠丝杠采用循环滚珠轴承，以便最大限度减小摩擦和提高效率，而梯形丝杠则要利用滑动表面之间的低摩擦系数。
因此，梯形丝杠一般达不到滚珠丝杠的效率(90%左右)。
简单分析摩擦学机制(研究磨损和摩擦)可以发现：滑动摩擦的可预测性必然低于采用循环滚珠技术的传动。
疲劳寿命方程(比如L10寿命)在其适用范围内非常可靠。
综上，滚珠丝杠和梯形丝杠因为预测性能和寿命的能力存在差异，所以其应用领域也有根本的区别。
虽然滚珠丝杠有着种种优势(负载、刚度、效率、负载循环、可预测性)，但是其成本较高。
虽然与其它平移直线运动方案相比，它们的性价比很高，但是滚珠丝杠的设
计更复杂，需要经过硬化处理的精密轴承表面以及一个滚珠循环装置。
而梯形丝杠的尺寸很小，设计起来很灵活，在正确使用的情况下噪音很小，耐腐蚀性能好，可以为了满足垂直应用需求而配置自锁功能。
它们在很多应用领域发挥着重要作用，当然本身也有一些。
