USB 连接器引脚定义及封装尺寸

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口定义及封装

USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），在USB1.1中，所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps（即60MB/s），而USB3.0的最大传输带宽高达5.0Gbps（500MB/s）。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

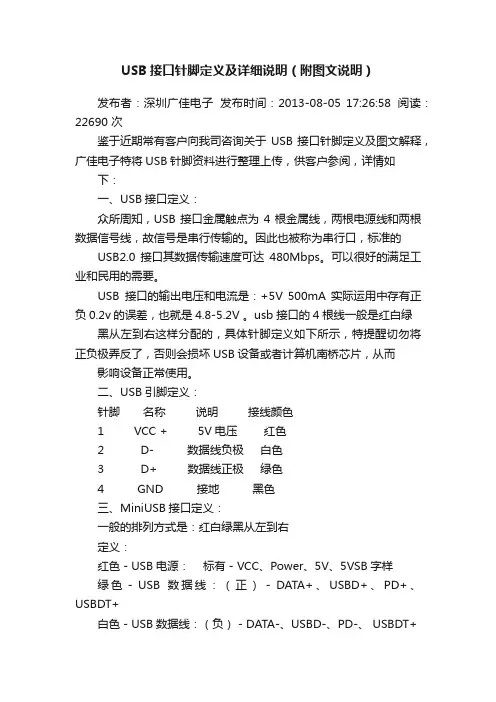

USB接口针脚定义及详细说明（附图文说明）

USB接口针脚定义及详细说明（附图文说明）发布者：深圳广佳电子发布时间：2013-08-05 17:26:58 阅读：22690 次鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，广佳电子特将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB 接口分Mini-A、B和AB接口。

USB针脚定义以及规格

USB针脚定义以及规格USB是Universal SerialBUS（通用串行总线）的缩写。

1996年底由英特尔、康柏、IBM、Microsoft等多家公司联合推出了USB1.0接口规范。

时至今日已经过去13个年头。

在电脑普及的今天，USB设备在我们的日常生活中随处可见，是应用最广泛的接口规范之一。

USB 接口规范在发展的过程中也经历了几次升级和改进，从最初的USB1.0升级到了USB1.1，再到目前主流的USB2.0规范，一直到刚刚问世不久的USB3.0。

接下来主要了解下USB2.0和USB3.0的针脚定义及规格。

USB2.0接口USB2.0针脚定义：其中针脚1和针脚4负责供电，理论上提供能提供500mA的电流；针脚2和针脚3负责数据传输，USB2.0理想传输速率是4.8Gb/s（约480m/s）。

以上就是我们常见常用的几种USB2.0接口规格，而在后面的测试中笔者主要用到“类型A”和“Mini-B”2种接口设备。

USB3.0接口USB 3.0采用了9针脚设计，为了向下兼容USB2.0，其中四个针脚和USB 2.0的形状、针脚定义均完全相同（图中有误，信号线D+与D-颠倒了）。

另外5根是专门为USB 3.0的传输加速，称之为：Super Speed。

未来市场将会推出的几种USB3.0接口规格。

USB3.0是最新推出的接口规范，目前支持USB3.0的设备寥寥无几，对于普通用户朋友们而言现在还用不上。

为了更贴近目前用户的使用情况，本文只针对USB2.0设备进行供电测试。

测试原理及方法根据USB2.0的针脚定义，我们可以使用一条USB2.0延长线连接到一个无外接供电的USBHub，所有USB设备均连接到这个Hub上，截断延长线中的V+导线并在其中串入45mOhm 的无感电阻，用万用表测量电阻两端的压降，由欧姆定律I=U/R即可得出USB供电线路上的电流值。

笔者把USB延长线中的导线V+截断，串入分流电阻。

各种USB接口及其封装的定义(含电脑接口)

USB接口定义及封装及定义内含电脑接口定义第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列，现整理如下，方便使用。

注：以下均为插座或插头的前视图，即将插座或插头面向自己。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

最全的USB数据线接口资料

USB 接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A 型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号1234定义VBUSD-D+GND颜色识别Red （红色）White （白色）Green （绿色）Black （黑色）封装尺寸（单 PIN Receptacle ）：2、B 型 USB 插头（plug ）和 B 型 USB 插座（receptacle ）引脚顺序（左侧为 Plug ，右侧为 Receptacle ，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

全系列USB接口定义及封装

标签：USB2.0USB接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice （Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

CYUSB3014原理图注意事项,连接器封装

CYUSB3014原理图注意，USB3.0连接器规格,插座封装CYUSB3014的官方原理图中我们会发现USB3.0 插座的RX- RX+分别接到了CYUSB3014的RX+ 和RX-，咋一看好象不太对。

其实是正确的，CYUSB3014内部会自动判断自适应正负，所以为了LAYOUT方便，正负互换都没关系。

USB3.0连接器引脚、接口定义及封装尺寸USB 3.0中定义的连接器包括（本文不包含连接线缆）：USB 3.0 A型插头和插座USB 3.0 B型插头和插座USB 3.0 Powered-B型插头和插座USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

Micro USB插头和插座分为三种：USB 3.0 Micro-B型插头和插座USB 3.0 Micro-A型插头USB 3.0 Micro-AB型插座USB 3.0 Micro-B连接器引脚定义：USB 3.0 Micro-AB/-A连接器引脚定义如下：分享：。

USB 2.0 接口定义及封装

USB 2.0 A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

注意：1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。

3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头（plug）和A型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 GND Black（黑色）封装尺寸（单PIN Receptacle）：2、B型USB插头（plug）和B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸（单PIN Receptacle）：3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：编号定义颜色识别1 VBUS Red（红色）2 D- White（白色）3 D+ Green（绿色）4 ID Not connected（未连接）5 GND Black（黑色）封装尺寸（Receptacle）：以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：?众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V500mA实际运用中存有正负0.2v的误差，也就是4.8-5.2V。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：?针脚???名称????说明????接线颜色?1????VCC+????5V电压????红色?2?????D-?????数据线负极??白色?3?????D+????数据线正极??绿色?4?????GND?????接地?????黑色?三、MiniUSB接口定义：?一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：??标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线：??????GND、Ground四、MiniUSB引脚定义：?针脚????名称??????说明???????????接线颜色?1?????VCC+??????5V电压????????????红色?2?????D-??????数据线负极?????????白色3?????D+??????数据线正极?????????绿色?4?????ID????permitsdistinctionof?Micro-A-andMicro-B-Plug???noneTypeA:connectedtoGround?TypeB:notconnected?5?????GND???????接地????????????黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

USB3.0连接器引脚、接口定义及封装尺寸

USB3.0连接器引脚、接口定义及封装尺寸上篇整理了USB 2.0A型、B型和Mini USB接口定义及封装，本文补充USB 3.0接口定义，USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf （Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：•USB 3.0 A型插头和插座•USB 3.0 B型插头和插座•USB 3.0 Powered-B型插头和插座•USB 3.0 Micro-B型插头和插座•USB 3.0 Micro-A型插头•USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

USB 3.0连接器引脚、接口定义及封装尺寸

USB 3.0连接器引脚、接口定义及封装尺寸USB 3.0采用的双总线结构，在速率上已经达到4.8Gbps，所以称为Super speed，在USB 3.0的LOGO上显示为SS，由于接口变化太大，再加上把USB 3.0协议集成到相关芯片组肯定也需要时间，所以USB 3.0的普及应该至少再需三年以上。

说明：本文插图及封装尺寸来源，USB 3.0-final.pdf（Date:November/12/2008），USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括（本文不包含连接线缆）：▪USB 3.0 A型插头和插座▪USB 3.0 B型插头和插座▪USB 3.0 Powered-B型插头和插座▪USB 3.0 Micro-B型插头和插座▪USB 3.0 Micro-A型插头▪USB 3.0 Micro-AB型插座1．USB 3.0 A型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle）：引脚定义：封装尺寸（单PIN Receptacle）：2、USB 3.0 B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：引脚定义：封装尺寸（单PIN Receptacle）：3、USB 3.0 Powered-B型USB插头（plug）和插座（receptacle）引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：引脚定义：封装尺寸（Receptacle）：4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大，而官方的协议文档中，涉及该部分的插图仍然存在模糊情况，这里不再抓图，前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的，体积相比Mini-USB更小。

USB针脚定义以及规格

USB针脚定义以及规格USB是Universal SerialBUS（通用串行总线）的缩写。

1996年底由英特尔、康柏、IBM、Microsoft等多家公司联合推出了USB1.0接口规范。

时至今日已经过去13个年头。

在电脑普及的今天，USB设备在我们的日常生活中随处可见，是应用最广泛的接口规范之一。

USB 接口规范在发展的过程中也经历了几次升级和改进，从最初的USB1.0升级到了USB1.1，再到目前主流的USB2.0规范，一直到刚刚问世不久的USB3.0。

接下来主要了解下USB2.0和USB3.0的针脚定义及规格。

USB2.0接口USB2.0针脚定义：其中针脚1和针脚4负责供电，理论上提供能提供500mA的电流；针脚2和针脚3负责数据传输，USB2.0理想传输速率是4.8Gb/s（约480m/s）。

以上就是我们常见常用的几种USB2.0接口规格，而在后面的测试中笔者主要用到“类型A”和“Mini-B”2种接口设备。

USB3.0接口USB 3.0采用了9针脚设计，为了向下兼容USB2.0，其中四个针脚和USB 2.0的形状、针脚定义均完全相同（图中有误，信号线D+与D-颠倒了）。

另外5根是专门为USB 3.0的传输加速，称之为：Super Speed。

未来市场将会推出的几种USB3.0接口规格。

USB3.0是最新推出的接口规范，目前支持USB3.0的设备寥寥无几，对于普通用户朋友们而言现在还用不上。

为了更贴近目前用户的使用情况，本文只针对USB2.0设备进行供电测试。

测试原理及方法根据USB2.0的针脚定义，我们可以使用一条USB2.0延长线连接到一个无外接供电的USBHub，所有USB设备均连接到这个Hub上，截断延长线中的V+导线并在其中串入45mOhm 的无感电阻，用万用表测量电阻两端的压降，由欧姆定律I=U/R即可得出USB供电线路上的电流值。

笔者把USB延长线中的导线V+截断，串入分流电阻。

USB数据线规格说明_

USB数据线规格说明
一、USB数据线接口spec
手机端母座采用10pin mini USB连接器，型号为LINKTEK:USBXN-01015-TP0X（也可用其它厂商兼容产品），管脚排列如图1所示（内视）：
图1 10 pin mini USB 接口母座引脚图
注意：主板母座型号为：USBIN-01015-TP01-X1，规格书如下，请选用与之匹配的公头：
USBIN-01015-TP01-
X1.pdf
二、USB数据线接口定义：
引脚序号名称功能定义
1 悬空悬空
2 VCHG 充电电压
3 悬空悬空
4 USB_D－USB数据－
5 悬空悬空
6 USB_D＋USB数据＋
7 悬空悬空
8 悬空悬空
9 悬空悬空
10 GND 接地
三、线材要求：
1、PC端接口为标准Stand A接口。

2、USB接口规格尺寸请参考USB2.0协议标准中详细规定。

3、手机端接口为上述10 pin MINI USB接口公头，请选用相匹配的接口。

4、下载线两端分别为手机连接端口和PC端 USB端口,线长为1米,线径为3.8mm,线材为的标准网织
Page 1 of 2
屏蔽线,线外被及SR为75度阻燃PVC。

Page 2 of 2。

最全的USB数据线接口资料全

USB 接口定义及封装USB全称 Universal Serial Bus（通用串行总线），目前 USB 2.0接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口，每种接口都分插头和插座两个部分，Micro 还有比较特殊的 AB 兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管 USB 3.0性能非常卓越，但由于USB 3.0规变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。

1、A型 USB插头（plug）和 A型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle）：引脚定义：编号1234 定义VBUSD-D+GND颜色识别Red（红色）White（白色）Green（绿色）Black（黑色）封装尺寸（单 PIN Receptacle）：2、B型 USB插头（plug）和 B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意箭头所指斜口向上，USB 端口朝向自己）：引脚定义、封装尺寸均与 A 型 USB引脚说明相同。

封装尺寸（单 PIN Receptacle）：3、Mini B型 USB插头（plug）和 Mini B型 USB插座（receptacle）引脚顺序（左侧为 Plug，右侧为 Receptacle，注意宽边在上，USB 端口朝向自己）：引脚定义：编号12345封装尺寸（Receptacle）：定义VBUSD-D+IDGND颜色识别Red（红色）White（白色）Green（绿色）Not connected（未连接）Black（黑色）以上部分为 USB 2.0规容，下面的 Micro USB 实际上是在2006年才发布的补充规，由于该接口定义无法后向支持 USB 3.0协议，故仍然归于 USB 2.0协议包。

USB接口针脚定义及详细说明(附图文说明)【范本模板】

USB接口针脚定义及详细说明（附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传,供客户参阅，详情如下：一、USB接口定义：众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的.因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0。

2v的误差，也就是4.8—5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示，特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：(正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：(负)－DATA—、USBD-、PD—、USBDT+黑色－地线: GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D—数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro—B—Plug noneType A:connected to GroundType B：not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini—USB接口分Mini—A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平,则是B接头插入，此时系统就做主模式（master mode）;如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB2.0各接口定义及封装说明

Copyright © 2007 USB Implementers Forum, Inc. (USB-IF). All rights reserved.
A LICENSE IS HEREBY GRANTED TO REPRODUCE THIS SPECIFICATION FOR INTERNAL USE ONLY. NO OTHER LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE, IS GRANTED OR INTENDED HEREBY.
3、 USB 接口连线（B 型母头）
D+
--
D-
+
B 型母口引脚连线图(从底面看)
Universal Serial Bus Micro-USB Cables and Connectors
Specification
Revision 1.01
April 4, 2007
MicroUSB Specification to the USB 2.0 Specification, Revision 1.01
以上部分为 USB 2.0 规范内容，下面的 Micro USB 实际上是在 2006 年才发布的补充规范，由于该接口定义无法后向支持 USB 3.0 协议，故仍然归于 USB 2.0 协议包。
1.4、Micro USB 插头和插座
Micro USB 补充定义用于蜂窝电话和便携设备的 Micro USB 接口，比 Mini USB 接口更小。其中标准 A 型和标准 B 型及 Mini-B 型都是在 USB 2.0 规范里定义，2006 补充的 Micro USB 规范定义了，补充了以下定义： Micro-B plug and receptacle Micro-AB receptacle Micro-A plug

USBA型、B型、Mini和Micro接口定义及封装

USB全称Universal Serial Bus（通用串行总线），目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代：USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB B型插座DIP直插USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中，Mini USB接口的ID脚只有在OTG功能（就是在没有电脑的情况下，两个USB设备间的数据传送。
