无砟道岔精调作业指导书

高速铁路长轨精调作业指导书

高速铁路长轨精调作业指导书高速铁路（无砟）线路精调作业指导书二〇一一年一月一、总则1、作业目的：规范和指导高速铁路线路精调及道岔精调作业程序和标准，精调作业施工有序、可控、高效，确保高速铁路线路的整体平顺性及行车舒适度。

2、适用范围：①高速铁路线路轨道几何尺寸精调作业。

②高速铁路18号及42号板式无砟道岔精调作业。

二、线路精调作业指导书1、作业内容：①长轨应力放散锁定后对轨道的重新测量，对测量资料汇总整理和模拟调整并形成书面文件，同时统计扣件更换（或调整）的种类和数量并提报材料需求计划。

②根据模拟调整文件报表，现场核对调整位置和调整项目，确认无误后更换相应种类的扣件。

③扣件更换结束后，按规定扭力上紧螺栓，同时检查轨道调整后几何尺寸和平顺性是否达到要求。

④回收、清理更换下来的扣件并分类存放，同时清理干净道床污染物。

2、作业流程：2.1施工准备：①根据安伯格调整方案现场标定，利用道尺、弦线进行核实，达到手工检查和仪器检查基本一致，确定无误后进行调整。

②标准股的确定，曲线地段轨向以上股为轨向标准股，下股为高低的标准股；直线地段轨向以小里程往大里程方向曲线上股为基准，下股为高低的标准股。

直线地段的标准股的选择和曲线必须相同。

③内业：认真核对设计资料，确保设计线性等资料输入正确。

重点核对平面曲线要素、变坡点位置和竖曲线要素、曲线超高等。

确定基准轨（参考轨）：平面位置以高轨（外轨）为基准，高程以低轨（内轨）为基准，直线区间上的基准轨参考大里程方向的曲线（对安伯格数据进行分析，并制定调整方案）。

④现场对作业地段进行静态轨距、水平逐根枕木检查，并记录在一股钢轨轨脚部位，作为作业的参考并做好记录（1至2人）。

对需调整配件的枕木，更换前后的零配件型号、尺寸要做好详细的记录。

⑤在检查几何尺寸的同时安排一人对安伯格提供的数据进行标注。

每个小组的代班人利用25米左右的弦线对安伯格数据结合轨距、水平进行复核，确定作业趋势的正确性，并画出最终标注股的作业撬。

无砟道岔施工作业指导书

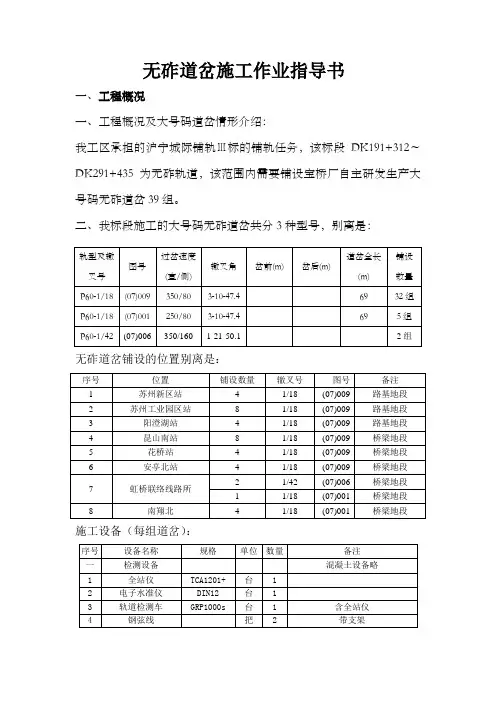

无砟道岔施工作业指导书一、工程概况一、工程概况及大号码道岔情形介绍：我工区承担的沪宁城际铺轨Ⅲ标的铺轨任务，该标段DK191+312～DK291+435为无砟轨道，该范围内需要铺设宝桥厂自主研发生产大号码无砟道岔39组。

二、我标段施工的大号码无砟道岔共分3种型号，别离是：无砟道岔铺设的位置别离是：施工设备（每组道岔）：二、道岔运输方案二、道岔运输方案（含无砟地段的站场有砟道岔）因无碴道岔铺设需要的时刻较长，需要提早将道岔从具有卸车能力的铁路车站货场卸货并寄存（上海闵行货场），站前单位路基在底座混凝土施工完毕前将道岔由大件运输公司用专用同轴运输车将道岔运输到铺设现场寄存，待底座混凝土施工完毕并移交铺轨单位后当即铺设道岔。

注：目前该运输方案还需要城际公司和大件运输公司考虑通事后才能实施。

3、客运专线道岔装卸、转运、贮存（1）道岔的装卸、运输、贮存和堆放应保证道岔质量、平安。

（2）装卸作业应由具有作业资格的人员操作。

（3）操作时应充分考虑设备、场地、物件形状等因素，明确作业任务，检查好绳索及各类起重工具。

（4）吊运时，应依照轨件的标识合理选择吊点，吊点选择应符合起重作业捆绑要求。

（5）作业人员应保证道岔零部件表面的清洁，不得污染产品表面，装卸绳索宜采纳无油钢丝绳或吊装带，以避免造成道岔零部件表面污染，降低道岔质量特性。

（6）所有部件吊装搬运进程中，严禁抛掷，以避免变形损坏和破坏涂装面。

（7）道岔尖轨与大体轨组装件、可动心轨辙叉组装件、长度大于15米的配轨，严禁采纳滑轨方式卸车；严禁人工直接从车辆上推下卸货；严禁人工用撬棍起撬移动长大钢轨件。

（8）道岔尖轨与大体轨组装件、可动心轨辙叉组装件、配轨等的装卸要充分考虑吊运变形和划伤，装卸作业时应采纳起重机械和专用吊具，多点吊运和附加衬垫加以爱惜。

装卸作业时应采纳起重机械和专用吊具，绳索的吊点布置须依照工件重心和长度计算确信，幸免挠度过大。

两个吊点（跨度为8米）之间的最大挠度不该超过100mm，关于可动心轨辙叉最大挠度不该超过 20 mm。

无砟线路道岔精测作业指导书

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站：每一测站一般情况下对4对CPⅢ点进行测量，困难条件下不得少于3对，必须达到设站精度（见表1），方可进行进行下一步测量，不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量，每测站距离在距离全站仪80米至8米范围，每次转站前后要搭接不得少于5根轨枕。

测量过程中，待安博格小车读数稳定后方可进行下一步测量，发现测量数据异常时，必须停止测量查找原因，返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务，及时安排精测计划。

对当月精测处所结合动态检测情况进行分析，明确精测原因与目的。

做好精测前的人员分工，明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员，施工地段两端设置移动停车信号牌（灯）及停车手信号防护员，防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条～第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点，于天窗开始30分钟前到达工作门外，在得到驻站防护员的封锁命令后，精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后，在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固，连接处的垫片平整，未脱落、重叠，手推杆固定牢靠，精测小车轮对干净无杂质。

组装完成后，将精测小车抬上轨道，抬上道时要让双轮先接触钢轨，再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后，2人负责安装棱镜，棱镜离全站仪设站不得超过120米，必须安装8个棱镜，全站仪前后各4个。

1人架设全站仪并整平，全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时，必须控制倾斜角T、倾斜角L在0.0005度之内。

无砟轨道精调作业指导书

附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。

2．各位零配件安装到位，无缺少。

3．无碴轨道经过冲洗，无杂物，无灰尘。

4．无缝线路应力放散完毕且焊联、锁定。

二、准备工作1．各种规格材料基本到位。

2．绝对测量、相对测量小车经检验、调试合格。

3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。

三、精调步骤1．总体流程。

2．精确测量。

为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。

主要采用安博格小车与线路CPIII控制网实现对轨道精测。

⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。

②设置项目属性，如平面位置和高程测量基准等。

③定期对全站仪及小车进行保养、检定。

⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。

确保零配件无缺少，扣件扭矩达标。

②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR 照准是否准确，有无ATR的偏差也应小于3秒。

③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。

根据天气条件确定最大目标距离。

状况好时控制在60m以内，不好时将距离缩短。

④设站的同时组装轨检小车，将双轮部分靠近低轨。

⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。

⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。

⑦放样60米以上的一个控制点对设站进行检核。

⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。

无砟轨道轨道板精调施工作业指导书

新建铁路石家庄至武汉客运专线(河北段)SZ—3标桥梁工程编号：桥梁CRTSⅡ型板式无砟轨道轨道板精调施工作业指导书单位：编制:审核：批准：年月日发布年月日实施目录1。

适用范围 ............................................................................................................ - 2 -2。

作业准备 ............................................................................................................ - 2 -3。

技术要求 ............................................................................................................ - 2 -4。

精调程序及工艺流程 ........................................................................................ - 2 -4。

1 精调程序......................................................................................................... - 2 -4.2 工艺流程........................................................................................................... - 2 -5。

施工要求 ............................................................................................................ - 3 -5。

无砟轨道精调作业指导书精选全文

可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。

2．各位零配件安装到位，无缺少。

3．无碴轨道经过冲洗，无杂物，无灰尘。

4．无缝线路应力放散完毕且焊联、锁定。

二、准备工作1．各种规格材料基本到位。

2．绝对测量、相对测量小车经检验、调试合格。

3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。

三、精调步骤1．总体流程。

2．精确测量。

为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。

主要采用安博格小车与线路CPIII控制网实现对轨道精测。

⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。

②设置项目属性，如平面位置和高程测量基准等。

③定期对全站仪及小车进行保养、检定。

⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。

确保零配件无缺少，扣件扭矩达标。

②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。

③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。

根据天气条件确定最大目标距离。

状况好时控制在60m以内，不好时将距离缩短。

④设站的同时组装轨检小车，将双轮部分靠近低轨。

⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。

⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。

⑦放样60米以上的一个控制点对设站进行检核。

⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。

长枕埋入式无砟道岔施工精调作业指导书

长枕埋入式无砟道岔施工精调作业指导书1.1 精调作业流程1.1.1预组装法、原位组装法精调作业流程如图1.1.1。

图1.1.1预组装法、原位组装法精调作业流程图1.2 底座（支承层）混凝土边模精确定位1.2.1底座（支承层）混凝土边模精确定位作业流程如图1.2.1。

图1.2.1底座（支承层）混凝土边模精确定位作业流程图1.2.2底座混凝土边模的精确定位应符合本指南第4.4.3-4.4.8条的规定。

1.2.3支承层混凝土摊铺精度应符合本指南5.3.3的规定。

1.3 道岔控制基桩测设1.3.1道岔控制基桩测设流程如图1.3.1。

图1.3.1 道岔控制基桩测设流程图1.3.2道岔控制基桩测设主要设备见表1.3.2。

表1.3.2 道岔控制基桩测设主要设备表1.3.3 道岔控制基桩测设应遵循以下步骤：1 以轨道控制网CPⅢ为基准，测设道岔控制基桩（岔尖、岔心、岔尾）,沿直股、曲股中心线的法线测设道岔各分段控制点；2 测设过渡段起讫点以及道岔前后100m～200m范围内直股、曲股的中线控制点及轨道加密基桩；3 用电子水准仪测设道岔控制基桩高程；4 在底座（支承层）上标记道岔控制基桩位置。

1.3.4道岔控制基桩测设应符合下列规定：1 全站仪设站应符合本指南第4.4.6条的规定；2 高程测量起闭于二等水准基点，且一个测段不应少于3个二等水准点；3 加密基桩应与3对以上CPⅢ点联测，经平差计算后得到基准点的平面坐标；4 加密基桩宜设置在线路中线两侧，间距宜为3～5根岔枕；5 加密基桩按5m～10m间距向线路两侧外移1.8m，点位偏差应小于1mm；6 道岔控制基桩应位于线路中线上，横向允许偏差为±1mm；7 相邻岔控制基桩允许偏差为：间距±2mm，高差±1mm；8 相邻道岔控制基桩偏差应在相邻CPⅢ点内调整；9 相邻加密基桩相对精度：平面±0.2mm，高程±0.1mm。

客运专线无砟轨道道岔板粗铺及精调施工作业指导书

道岔板粗铺及精调施工作业指导书1 适用范围无砟轨道道岔板粗铺及精调施工作业。

本作业指导书适用于XXXX无砟轨道道岔板粗铺及精调施工作业。

2 技术依据2.1 《高速铁路工程测量规范》（TB10601—2009）。

2.2 《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设〔2006〕158号）。

2.3 《国家一、二等水准测量规范》（GB12897—2006）。

2.4 《关于进一步规范铁路工程测量控制网管理工作的通知》（铁建设〔2009〕20号）。

2.5 《关于进一步加强客运专线建设质量管理的指导意见》（铁建设〔2008〕246号）。

2.6 《高速铁路无砟轨道施工精调作业指南》（铁建设函〔2009〕674号）。

2.7 铁道部和杭甬客专股份有限公司的其他相关规定。

3 施工内容3.1 CPⅢ控制网的复测。

Ⅲ控制网的复测。

3.2道岔板板角点、精调爪垫块点、高程调节垫块、GRP点坐标计算和测设。

点坐标计算和测设。

3.3 基准点的平面位置和高程测量和计算。

3.4 道岔板精调。

道岔板精调。

3.5混凝土灌注完毕后的验收。

混凝土灌注完毕后的验收。

4 施工准备4.1 人员培训公司等单位组织的培训。

施工人员在作业前要参加总指、指挥部、XX公司等单位组织的培训。

4.2仪器设备测量工具应使用具有自动照准功能的全站仪。

测角精度应不大于1′，测距精度应不大于1mm+2ppm。

取位精确到0.1mm，数据应可以记录和保存。

，数据应可以记录和保存。

配套使用条码铟瓦水准尺。

电子水准仪的精度不应低于0.5mm/km, 配套使用条码铟瓦水准尺。

配套的温度计量测精度不低于±0.5℃，气压计量测精度不低于±5hPa。

全站仪、水准仪、水准尺须经过法定检定机构的检定，并处于检定证书的有效期内，在进行距离或坐标测量时应进行气象改正。

水准尺适配器参数应由厂家测定，施测前应进行检验。

进行检验。

输入各种相关数据及参数检校1～4标架安装各种设备仪器放置标架全站仪定向测量1#、8#号棱镜，调整横向、竖向测量3#、6#号棱镜，调整横向、竖向测量2#、7#棱镜，调整竖向四点测量，调整横向、竖向完全测量下一块板不合格合格图1 精调操作工艺流程图保存数据不合格每工日的第一块板结束6 道岔板精调施工进度要求根据现场实际情况结合精调精度要求，暂按10块/天，预计三天完成精调任务。

京沪高速铁路无砟道岔精调作业指导书20221121（最终稿）参考

京沪高速铁路正线板式无砟道岔精调作业指导书京沪高速铁路股份有限公司二〇一〇年十一月前言京沪高速铁路正线高速道岔212组，其中18号道岔190组，42号道岔22组，由CNTT设计制造。

道岔基础采用轨道板，桥上铺设时，轨道板下充填水泥乳化沥青砂浆；路基上铺设时，轨道板下充填自密实混凝土。

2010年3月在枣庄西站开始施工18号道岔底座板，5月铺设完成；7月在崔马庄铺设完成42号道岔，并通过部工管中心组织的评估验收；11月先导段开始实车试验，徐州东、宿州东正线道岔直向精调完成。

CNTT道岔具有其独特的结构特点，转辙器的轨距加宽、下拉装置、跟端及辙叉结构等都带来精调上的困难。

为指导全线道岔精调，推广应用前期几个车站道岔精调取得的经验，公司组织编写了本作业指导书。

请各标段在精调过程中，不断积累经验，及时反馈意见，使作业指导书更加完善。

编制单位：京沪高速公司中铁十六局中水集团中铁十四局编制人：赵健廖利谷永磊审核人：赵国堂目录1 适用范围 (4)2 编制依据 (4)3 作业准备 (5)3.1 技术准备 (5)3.2 现场准备 (7)4 主要技术要求 (7)5 施工工艺流程 (8)6 施工要求 (9)6.1 施工准备 (9)6.1.1 检查清理现场 (9)6.1.2 调整件准备 (10)6.2 施工原则 (10)6.3 粗调 (11)6.3.1 道岔转辙器及辙叉调整 (12)6.3.2 FAKOP调整 (12)6.3.3 密贴调整 (13)6.4 工务精调 (15)6.4.1 作业前的准备 (16)6.4.2 测量数据采集 (16)6.4.3 测量数据分析处理 (18)6.4.4 调整量计算 (20)6.4.5 现场调整 (20)6.5 工电联调 (22)6.5.1 安装调试需要工具 (23)6.5.2 转辙器区HRS 锁闭装置调试 (23)6.5.3 辙叉区域HRS锁闭装置调整 (26)6.5.4 液压下拉装置驱动器NH145-Ws 的现场安装调试 (27)7 人力及机具配置 (29)7.1 人员配置 (29)7.2 机具配置 (29)8 质量控制及检验 (30)9 安全环保要求 (31)9.1 安全要求 (31)9.2 环保要求 (31)1 适用范围本作业指导书适用于京沪高速铁路正线18号和42号板式无砟道岔精调作业。

无砟轨道精调施工作业指导书

目录1、适用范围 (1)2、施工流程 (1)2.1、施工准备 (1)2.2、设标网的复测 (1)2.3、安装轨道板精调千斤顶 (1)2.4、校验测量标架 (2)2.5、建站、全站仪初始定向 (3)2.6、轨道板精调 (4)2.7、数据保存、备份 (4)3、工序检查程序 (4)4、验收标准 (5)5、主要工序施工准备及工艺操作 (6)5.1、无砟轨道施工前的准备 (6)5.2、无砟轨道测量的工作内容 (6)5.3、无砟轨道测量的仪器 (6)5.4、无砟轨道测量的组织 (6)5.5、无砟轨道测量的程序 (7)5.6、测量 (8)6、质量通病处理及预防措施 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)8.1、文明施工 (11)8.2、环境保护措施 (12)CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。

轨道板粗铺完成后进行精调作业。

2、施工流程无砟轨道精调主要施工流程如下：2.1、施工准备：每工作段配特殊测量标架四个、莱卡全站仪一台、测量小车一台精调千斤顶810台，测量人员6人，调节人员8人（两班全天作业）。

精调作业按项目经理部测量协调人、工区测量协调人、作业班组三级组织管理。

施工班组根据得到的精调数据进行轨道板精调作业并将施工后的纪录文件交给各工区测量协调人；工区测量协调人每天按时将施工纪录文件传给项目经理部测量协调人；项目经理部测量协调人应对每天的施工纪录文件进行检查发现问题及时纠正。

2.2、设标网的复测精调施工前，应对精调段设标网进行复测检核，并向施工队伍提交设标网复测测量成果。

施工队伍接到设标网成果数据后，再进行一次复核，确认无误后方可开始精调施工。

2.3、安装轨道板精调千斤顶精调调节装置（千斤顶）使用前应对相关部位进行润滑，在待调板前、中、后部位左右两侧共安装6个精调千斤顶。

其中，前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶，中间2个为仅具高程调节能力千斤顶。

轨道精调作业指导书

无砟轨道精调作业1.基本要求(1)精调标准1)静态几何尺寸同轨道精调作业设计静态允许偏差。

2) 结构标准①钢轨钢轨硬弯1m内的矢度不大于0.2mm，钢轨母材轨顶面凹凸或马鞍型磨耗不大于0.2mm，不得出现波浪型磨耗。

②焊缝全面调查钢轨所有焊缝（含厂焊、接触焊和现场焊，胶接绝缘接头比照焊缝标准执行），并建立台帐，焊缝的验收，建议除一米平直尺外，还要采用双轨波磨小车，该问题需要和公司进一步沟通对接。

经打磨后的钢轨焊缝平直度1m范围内：轨顶面控制在0.2～0.4mm以内，钢轨内侧作用边控制在-0.2～0mm以内，轨底控制在0～0.5mm以内。

对经整治后轨顶面仍有下凹、上拱度超过0.3mm、作用边有支咀的焊缝，原则上必须由施工单位切割重焊。

③联结零件钢轨扣件齐全，组合正确，作用良好。

弹条“三点”密靠，间隙不大于0.5mm，且扭矩为符合相关安装标准。

④道岔尖轨、可动心轨竖切部分均匀密贴；顶铁与轨腰的间隙不大于0.5mm；框架尺寸控制在2～－1mm的范围内；心轨实际尖端至翼轨趾端的距离（简称尖趾距离），误差不得为负；尖轨、心轨轨底与台板离缝不大于0.5mm，且不得连续；道岔的轨距、方向、水平高低、扭曲控制标准与线路相同；支距控制的前提是必须确保方向和轨距的达标，导曲线下股不得高于上股；岔枕间隔误差不大于5mm；道岔扣件的螺栓扭矩应为120～150Nm；固定弹性基板的螺栓扭矩应为300～330Nm。

3）作业标准第1页①扣件安装前承轨台必须清扫干净，WJ-8C扣件绝缘轨距块安装时，将弹条紧靠后侧、扣压端尽可能压在绝缘轨距块中部，扭力矩控制在160N.M，弹条中部与轨距块离缝≯0.5mm,也不宜接触。

②高程调整作业时轨下微调垫板都应放置在轨下胶垫与铁垫板间，原则上最多放置不能超过2块，并将最薄的轨下微调垫板放在下面，放入轨下微调垫板总厚度不应超过6mm，超过6mm时应使用铁垫板下调高垫板调整，当调高量大于15mm时应更换成S3型螺旋道钉。

无砟道岔作业指导书

目录一、编制依据 (3)二、适用范围 (3)三、施工准备 (3)3.1内业准备 (3)3.2外业准备 (4)四、技术要求 (4)4.1无砟道岔结构设计 (4)4.2 技术标准 (4)4.2.1测量标准 (4)4.2.2 道床施工标准 (4)4.2.3 道岔铺设标准 (5)五、作业内容与作业流程 (8)5.1作业内容 (8)5.2作业流程 (8)六、道岔施工工艺 (9)6.1施工准备 (9)6.1.1道岔装卸 (10)6.1.2道岔组件储存 (11)6.2.5道岔道床施工 (12)6.2.5.1 测量放样 (12)6.2.5.2 道床板底层钢筋施工 (13)6.2.5.3搭设组装平台 (13)6.2.5.4道岔的拼装 (14)6.2.5.5安装调整架 (19)6.2.5.6道岔拼装尺寸检查 (20)6.2.5.7拆除拼装平台 (20)6.2.5.8上层钢筋施工 (20)6.2.5.9接地钢筋焊接 (21)6.2.5.10道岔粗调、第一次精调及尺寸检查 (21)6.2.5.11电务转换设备预安装、调试与拆除 (23)6.2.5.12安装道床板模板 (24)6.2.5.13浇筑混凝土前精调 (25)6.2.5.14道床板混凝土浇筑 (28)6.2.5.15养生、清理、拆除模板 (31)6.2.6道岔焊接、精确调整、转辙器安装等后道工序 (32)6.2.6.1道岔焊接 (32)6.2.6.2道岔放散 (40)6.2.6.3道岔精确调整 (40)6.2.6.4转换设备安装及工电联调 (43)6.2.6.5位移观测设置 (43)6.2.6.6涂刷道岔标示 (45)6.2.6.7道岔行车管理 (45)七、主要资源配置 (47)7.1 劳动力配置 (47)7.2 主要施工机具配置 (48)7.2.1钢筋及混凝土施工机具配置 (48)7.2.2无砟道岔施工机具 (48)7.2.3无砟道岔铝热焊施工机具 (50)7.3主要材料要求 (50)7.3.1钢筋要求 (50)7.3.2混凝土要求 (51)7.3.3道岔件要求 (51)八、施工保证措施 (51)8.1 进度保证措施 (51)8.2质量保证措施 (52)8.3 安全保证措施 (52)8.4 环境及环保保证措施 (53)无砟道岔施工作业指导书一、编制依据1、《高速铁路设计规范（试行）》(TB10621-2009)2、《混凝土结构设计规范》（GB50010）3、《高速铁路轨道工程施工技术指南》（铁建设【2010】241号）4、《铁路混凝土工程施工质量验收标准》（TB10424-2010）5、《客运专线铁路无砟轨道支承层暂行技术条件》（科技基【2008】74号）6、《铁路混凝土结构耐久性设计规范》（TB10005-2010）7、《高速铁路工程测量规范》（TB10601-2009）8、《高速铁路轨道工程施工质量验收标准》(TB10754-2010)9、《铁路混凝土》（TB/T3275-2011）10、《铁路综合接地系统》（通号（2009）9301）11、《客运专线铁路无砟轨道铺设条件评估技术指南》（铁建设【2006】158号）12、《关于发布<客运专线铁路无砟轨道铺设条件评估技术指南>局部修订条文的通知》（铁建设【2007】150号）13、《铁路混凝土工程施工技术指南》（铁建设【2010】241号）14、施工现场调查二、适用范围本作业指导书适用于兰州至中川铁路中川机场地下站隧道地段正线及站线无砟道岔施工。

道岔精调作业指导书

由于道岔结构比区间轨道要复杂，所以道岔测量和调整的程序应重点关注以下几个方面:调整前，全面检查各项密贴状况(钢轨外口轨底与垫板挡肩，顶铁与尖轨、新轨轨腰，尖轨、心轨轨底与滑床板，尖轨与基本轨，心轨与翼轨，扣件弹条中部前端下额与轨底顶面)；调整前，检查所有钢轨接头平顺性，必须达到规范要求; 调整后，道岔各项几何尺寸、平顺性指标必须满足要求; 坚持以直股为主的原则;道岔内部轨距、水平应采用道尺全面检查，与轨检小车数据进行对比分析。

1作业准备 1.1人员及机具 (1)人员配置道岔精调需要较高的技术水平，根据要求挑选专业技术水平高的技术员和技术工人进场。

所有技术和管理人员都必须经过培训，施工前所有作业工人都必须经过技能培训，经考核合格后方可上岗。

主要进场人员及分工见下表:道岔精调作业指指导书（2）机具配置1）主要测量设备2）主要现场作业设备1.2技术准备三掌握一考核：技术人员已认真学习道岔设计图纸等设计文件, 充分理解掌握板式道岔设计特点和关键技术，掌握相应的技术标准和规范，掌握正确的调整方法；所有施工人员已进行技术交底培训、考核，合格后持证上岗。

1.3现场准备“三完成二到位一合格”。

三完成：道岔铺设已完成、焊接（含自由及锁定）及焊缝精磨已完成、道岔前后200m范围轨道铺设及放散锁定已完成;二到位：钢轨件清理到位，精调工具、人员及调整件已到位;一合格：精调仪器已到场且检校合格。

2技术要求道岔精调后满足《关于印发《客运专线铁路高速道岔首组铺设质量评估实施细则》中的相关要求。

其中轨道几何尺寸指标如下:3施工工艺流程四阶段：施工准备阶段、粗调阶段、工务精调阶段、工电联调阶工艺流程：先粗调、后精调、再联调，先整体、后局部，先直股、后曲股，先高低、后方向、再水平4粗调根据道岔铺装图纸进行道岔铺设，铺设完成后，对道岔转辙器及辙叉部分、密贴、滚轮、轨头等部位进行粗调。

（1）道岔转辙器及辙叉部分调整1）通过道岔放样确定直基本轨的位置及方向;2）通过直基本轨的位置用方尺保证直曲基本轨的相对位置;3）通过控制尖轨到基本轨前端的距离尖轨的相对位置。

无砟轨道作业指导书全

可编辑修改精选全文完整版目录第一章 CPⅢ轨道控制网测量 (8)1、目的 (8)2、编制依据 (8)3、适应范围 (8)4、CPⅢ轨道控制网测量 (8)4.1施工复测 (8)4.2CPⅢ轨道控制网布设 (8)4.3CPⅢ轨道控制网平面测设 (9)4.4CPⅢ轨道控制网高程测设 (9)4.5质量检验 (10)第二章混凝土支承层施工 (10)1、目的 (10)2、编制依据 (10)3、适应范围 (11)4、施工准备 (11)4.1材料配制及运输 (11)4.2模筑法技术要求 (11)4.3滑模摊铺机摊铺技术要求 (12)4.4拉毛处理 (12)4.5切缝处理 (12)4.6混凝土养护 (12)第三章 CRTSⅠ型无砟轨道桥梁保护层及凸台施工 (13)1、目的 (13)2、编制依据 (13)3、适应范围 (14)4、施工准备 (14)4.1施工定位测量 (14)4.2钢筋绑扎 (14)4.3保护层及凸台混凝土浇筑 (14)4.4切缝处理 (14)4.5养护 (15)4.6土工布铺设及凸台垫板安装 (15)第四章 CRTSⅠ型双块式无砟轨道板施工 (16)1、目的 (16)2、编制依据 (16)3、适应范围 (16)4、施工准备 (16)4.1铺设工具轨及组装轨排 (16)4.2混凝土浇筑 (17)4.3混凝土养护 (17)4.4拆除纵、横向模板 (17)4.5拆除螺杆调节器 (18)4.6轨道状态复测 (18)4.7封堵螺杆孔 (18)4.8质量检验 (18)第五章长钢轨铺设施工 (21)1、目的 (21)2、编制依据 (21)3、适应范围 (21)4、施工准备 (21)5、轨铺设施工 (21)5.1长钢轨储运 (21)5.2纵向推送法 (22)5.3质量检验 (22)6、工地钢轨焊接（移动式闪光焊） (22)7、施工准备 (22)7.1拆除扣件垫放滚筒 (23)7.2轨端打磨 (23)7.3焊接 (23)7.4正火 (23)7.5粗磨 (23)7.6精磨 (24)7.7收尾 (24)7.8质量检验 (24)第六章应力放散锁定线路 (24)1、目的 (24)2、编制依据 (25)3、适应范围 (25)4、施工准备 (25)4.1钢轨位移观测桩设置 (25)4.2测量轨温 (25)4.3拆扣件垫滚筒 (26)4.4应力放散 (26)4.5落轨锁定线路 (26)4.6位移观测标 (26)4.7质量检验 (26)第七章无碴轨道精细调整施工作业指导书 (27)1、目的 (27)2、编制依据 (27)3、适应范围 (27)4、无碴轨道精细调整施工准备 (27)4.1轨道检查 (28)4.2轨道测量 (28)4.3调整量计算 (28)4.4轨道精调 (28)4.5质量检验 (29)5、钢轨预打磨 (29)5.1具备条件 (29)5.2打磨工艺要求 (30)5.3钢轨打磨后的要求 (30)5.4质量检验 (31)第八章无砟道岔作业指导书 (31)1、目的 (31)2、编制依据 (31)3、适应范围 (32)4、无砟道岔基桩测设 (32)4.1CPⅢ轨道控制网复测 (32)4.2道岔位置测量 (32)4.3道岔区控制基桩测量 (32)4.4道岔加密基桩测设 (33)4.5基桩布置要求 (33)4.6质量检验 (33)4.7道岔基桩测设基本工序流程 (33)5、岔区混凝土支承层及凸台施工 (33)5.1施工准备 (34)5.2施工定位测量 (34)5.3安装模板 (34)5.4钢筋绑扎 (34)5.5混凝土浇筑 (34)5.6拆除模板养生 (35)5.7质量检验 (35)6、道岔组装、初定位施工 (35)6.1施工准备 (35)6.2隔离层及橡胶垫板施工 (36)6.3底层钢筋绑扎 (36)6.4道岔原位组装铺设 (36)6.5道岔预组装、移位铺设 (36)6.6道岔处定位 (37)6.7质量检验 (37)7、道岔混凝土道床板施工 (37)7.1道岔轨排一次精调 (37)7.2工电联调 (38)7.3道岔轨排二次精调 (38)7.4安装模板 (38)7.5钢筋绑扎 (39)7.6混凝土浇筑 (39)7.7质量检验 (39)8、道岔焊接（铝热焊） (40)8.1施工准备 (40)8.2道岔钢轨焊接顺序及时间要求 (40)8.3轨端处理 (40)8.4焊接 (40)8.5打磨 (41)8.6质量检验 (41)作业指导书第一章 CPⅢ轨道控制网测量1、目的明确CPⅢ轨道控制网测量施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CPⅢ轨道控制网测量施工。

道岔精调作业指导书

道岔精调作业指导书由于道岔结构比区间轨道要复杂，所以道岔测量和调整的程序应重点关注以下几个方面：调整前，全面检查各项密贴状况（钢轨外口轨底与垫板挡肩，顶铁与尖轨、新轨轨腰，尖轨、心轨轨底与滑床板，尖轨与基本轨，心轨与翼轨，扣件弹条中部前端下额与轨底顶面）；调整前，检查所有钢轨接头平顺性，必须达到规范要求；调整后，道岔各项几何尺寸、平顺性指标必须满足要求；坚持以直股为主的原则；道岔内部轨距、水平应采用道尺全面检查，与轨检小车数据进行对比分析。

1作业准备1.1人员及机具（1）人员配置道岔精调需要较高的技术水平，根据要求挑选专业技术水平高的技术员和技术工人进场。

所有技术和管理人员都必须经过培训，施工前所有作业工人都必须经过技能培训，经考核合格后方可上岗。

主要进场人员及分工见下表：（2）机具配置1）主要测量设备1.2技术准备三掌握一考核：技术人员已认真学习道岔设计图纸等设计文件，充分理解掌握板式道岔设计特点和关键技术，掌握相应的技术标准和规范，掌握正确的调整方法；所有施工人员已进行技术交底培训、考核，合格后持证上岗。

1.3 现场准备“三完成二到位一合格”。

三完成：道岔铺设已完成、焊接（含自由及锁定）及焊缝精磨已完成、道岔前后200m范围轨道铺设及放散锁定已完成；二到位：钢轨件清理到位，精调工具、人员及调整件已到位；一合格：精调仪器已到场且检校合格。

2技术要求道岔精调后满足《关于印发《客运专线铁路高速道岔首组铺设质3施工工艺流程四阶段：施工准备阶段、粗调阶段、工务精调阶段、工电联调阶段工艺流程：先粗调、后精调、再联调，先整体、后局部，先直股、后曲股，先高低、后方向、再水平4粗调根据道岔铺装图纸进行道岔铺设，铺设完成后，对道岔转辙器及辙叉部分、密贴、滚轮、轨头等部位进行粗调。

（1）道岔转辙器及辙叉部分调整1）通过道岔放样确定直基本轨的位置及方向；2）通过直基本轨的位置用方尺保证直曲基本轨的相对位置；3）通过控制尖轨到基本轨前端的距离尖轨的相对位置。

无砟线路道岔精测作业指导书

无砟线路道岔精测作业指导书13.1 作业技术要求13.1.1 全站仪设站：每一测站一般情况下对4对CPⅢ点进行测量，困难条件下不得少于3对，必须达到设站精度（见表1），方可进行进行下一步测量，不满足需要重新进行设站。

表113.1.2 严格按照测量规程进行测量，每测站距离在距离全站仪80米至8米范围，每次转站前后要搭接不得少于5根轨枕。

测量过程中，待安博格小车读数稳定后方可进行下一步测量，发现测量数据异常时，必须停止测量查找原因，返回重新进行测量。

13.2 作业条件13.2.1 根据下达的精测任务，及时安排精测计划。

对当月精测处所结合动态检测情况进行分析，明确精测原因与目的。

做好精测前的人员分工，明确责任。

13.2.2 必须在天窗时间内进行。

车站设置驻站联络员、工地设置现场防护员，施工地段两端设置移动停车信号牌（灯）及停车手信号防护员，防护设好后方可上道作业。

防护设置办法按《铁路工务安全规则》“第2.2.5条～第2.2.19条”规定执行。

13.2.3 进入工作门。

精测作业负责人根据精测地点，于天窗开始30分钟前到达工作门外，在得到驻站防护员的封锁命令后，精测负责人及安全材料员在进入防护栅栏时严格按《高铁日作业登记簿》对进入的人员、上道的工机具、材料进行确认核对。

13.3 作业程序13.3.1 小车组装。

进入工作门后，在道床板或路肩平整地段对精测小车进行组装。

组装时必须保证连接的螺栓紧固，连接处的垫片平整，未脱落、重叠，手推杆固定牢靠，精测小车轮对干净无杂质。

组装完成后，将精测小车抬上轨道，抬上道时要让双轮先接触钢轨，再以不大于3-4千米/小时速度将精测小车推至精测地点。

13.3.2 棱镜安装与全站仪架设、整平。

到达精测地点后，2人负责安装棱镜，棱镜离全站仪设站不得超过120米，必须安装8个棱镜，全站仪前后各4个。

1人架设全站仪并整平，全站仪设站高度尽量保持与小车的棱镜在同一水平线上。

全站仪整平时，必须控制倾斜角T、倾斜角L在0.0005度之内。

板式无砟高速道岔精调作业指导书

目录1. 适用范围 (1)2. 施工准备 (1)3. 技术要求 (1)4. 施工程序及工艺流程 (1)5. 劳动组织 (6)6. 设备机具配置 (7)7. 质量控制及检验 (7)8. 安全及环保要求 (8)板式无砟高速道岔精调作业指导书1. 适用范围适用于时速P60-18号客运专线板式无砟高速道岔精调施工作业。

2. 施工准备2.1 内业技术准备在开工前组织技术人员认真学习沪昆客专线《时速350km板式无砟高速道岔铺设施工方案》，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对道岔精调人员进行精调现场操作培训，对参加施工人员进行上岗前技术培训，考核合格后才能上岗。

2.2 外业技术准备提前备齐作业指导书上的施工工机具和检查仪器设备，轨道几何检查仪调试完毕并，熟悉其性能和使用方法，满足施工要求。

搜集与无砟道岔相关的线下工程资料，做好现场施工调查。

3. 技术要求⑴道岔组装定位，严格按照道岔图纸进行施工。

⑵道岔精调作业，严格正确按照道岔精调的方法及流程进行精调。

⑶加强施工阶段的工期控制，确定施工阶段进度目标及施工阶段进度控制的主要工作内容和深度。

⑷加强施工工序验收和工序间的紧密衔接，及时组织验收工作，交下道工序施工。

4. 施工程序及工艺流程道岔精调作业流程见图4-1。

不合格图4-1 道岔精调作业流程图4.1道岔组装在道岔第一次精调前，用全站仪将道岔前后位置精确定位，严格按照道岔铺设图在道岔板上完成原位组装。

4.2 道岔首次精调内业计算道岔线形，根据设计院提供的设计资料做好精调小车软件所需的线形，并且提前做好数据导入工作。

在安装好道岔后并在道岔尖轨及心轨密贴情况良好的情况下对道岔进行第一次精调小车数据采集。

道岔线形测量应遵循以下规则：①用轨道几何状态测量仪测量道岔线形，测量范围包括道岔前后各30m范围。

②全站仪依据4对CPⅢ点后方交会在线路中线位置设站，对扣件螺栓对应的轨道位置进行逐点测量，全站仪测量范围宜为5-80m，两次重复测量不应少于5点，重复测量的区域应避开转辙器及辙岔区域。
