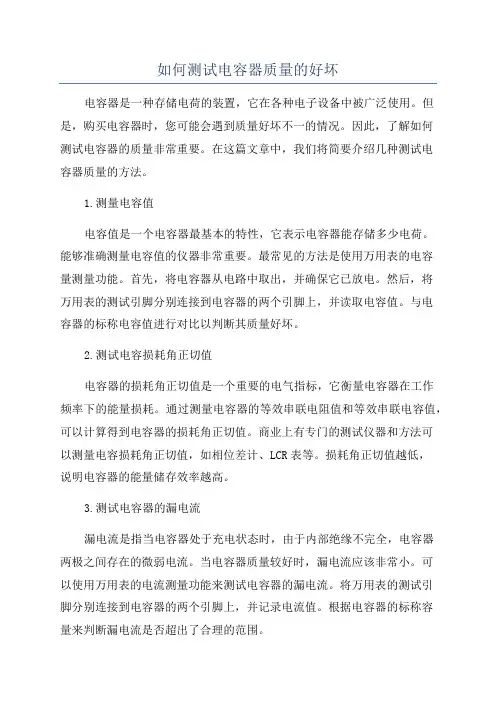

如何测试电容器质量的好坏？

在没有特殊仪表仪器的条件下，电容器的好坏和质量高低可以用万用表电阻档进行检测，并加以判断。容量大（1μF以上）的固定电容器可用万用表的电阻档（R×1000）测量电容器两电极，表针应向阻值小的方向摆动，然后慢慢回摆至∞附近。接着交换测试棒再试一次，看表针的摆动情况，摆幅越大，表明电容器的电容量越大。若测试棒一直碰触电容器引线，表针应指在∞附近，否则，表明该电容器有漏电现象，其电阻值越小，说明漏电量越大，则电容器质量差;如在测量时表针根本不动，表明此电容器已失效或断路;如果表针摆动，但不能回到起始点，则表明电容器漏电量较大，其质量不佳。

压力表对于容量较小的电容器，用万用表来测量往往看不出表针摆动，此时，可以借助一个外加直流电压和用万用表直流电压档进行测量，其方法如图1所示，即把万用表调到相应的直流电压档，负（黑）测试棒接直流电源负极，正（红）测试棒接被测的电容器一端，另一端接电源正极。

一只性能良好的电容器在接通电源的瞬间，万用表的表针应有较大摆幅;电容器的容量越大，其表针的摆幅也越大，摆动后，表针能逐渐返回零位。如果电容器在电源接通的瞬间，万用表的指针不摆动，则说明电容器失效或断路;若表针一直指示电源电压而不作摆动，表明电容器已被击穿短路;若表针摆动正常，但不返回零位，说明电容器有漏电现象，所指示的电压数值越高，表明漏电量越大。需要指出的是：测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压，以免因测量而造成电容器击穿损坏。要想准确测量电容器的容量，需要采用电容电桥或Q表。上述的简易检测方法，只能粗略判断压力表电容器的好坏。

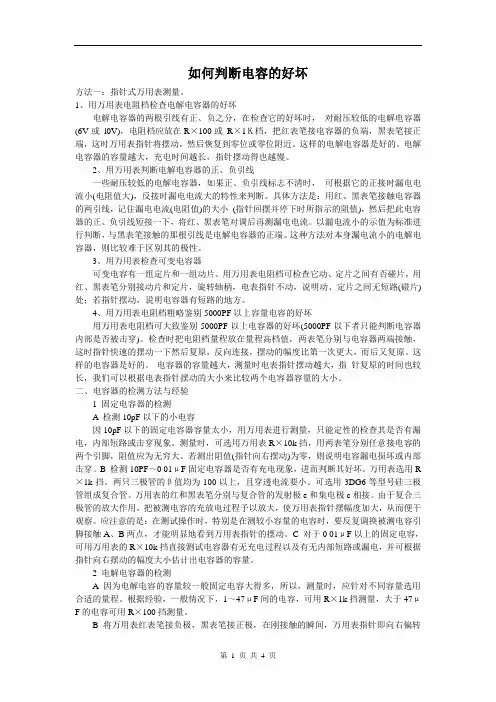

方法一：指针式万用表测量。

1、用万用表电阻档检查电解电容器的好坏

电解电容器的两根引线有正、负之分，在检查它的好坏时，对耐压较低的电解电容器(6V或 l0V)，电阻档应放在R×100或 R×1Ｋ档，把红表笔接电容器的负端，黑表笔接正端，这时万用表指针将摆动，然后恢复到零位或零位附近。这样的电解电容器是好的。电解电容器的容量越大，充电时间越长，指针摆动得也越慢。

2、用万用表判断电解电容器的正、负引线

一些耐压较低的电解电容器，如果正、负引线标志不清时，可根据它的正接时漏电电流小(电阻值大)，反接时漏电电流大的特性来判断。具体方法是：用红、黑表笔接触电容器的

两引线，记住漏电电流(电阻值)的大小 (指针回摆并停下时所指示的阻值)，然后把此电容器的正、负引线短接一下，将红、黑表笔对调后再测漏电电流。以漏电流小的示值为标准进行判断，与黑表笔接触的那根引线是电解电容器的正端。这种方法对本身漏电流小的电解电容器，则比较难于区别其的极性。

3、用万用表检查可变电容器

可变电容有一组定片和一组动片。用万用表电阻档可检查它动、定片之间有否碰片，用红、黑表笔分别接动片和定片，旋转轴柄，电表指针不动，说明动、定片之间无短路(碰片)处；若指针摆动，说明电容器有短路的地方。

4、用万用表电阻档粗略鉴别5000PF以上容量电容的好坏

用万用表电阻档可大致鉴别5000PF以上电容器的好坏(5000PF以下者只能判断电容器内部是否被击穿)。检查时把电阻档量程放在量程高档值，两表笔分别与电容器两端接触，这时指针快速的摆动一下然后复原，反向连接，摆动的幅度比第一次更大，而后又复原。这样的电容器是好的。电容器的容量越大，测量时电表指针摆动越大，指针复原的时间也较长，我们可以根据电表指针摆动的大小来比较两个电容器容量的大小。

二、电容器的检测方法与经验

1 固定电容器的检测

A 检测10pF以下的小电容

因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。

B 检测10PF～0 01μF固定电容器是否有充电现象，进而判断其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上，且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。应注意的是：在测试*作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

C 对于0 01μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

2 电解电容器的检测

A 因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF 的电容可用R×100挡测量。

B 将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。

C 对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。

D 使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。

3 可变电容器的检测

A 用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松时紧甚至有卡滞现象。将载轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。

B 用一只手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。转轴与动片之间接触不良的可变电容器，是不能再继续使用的。

C 将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。

1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
