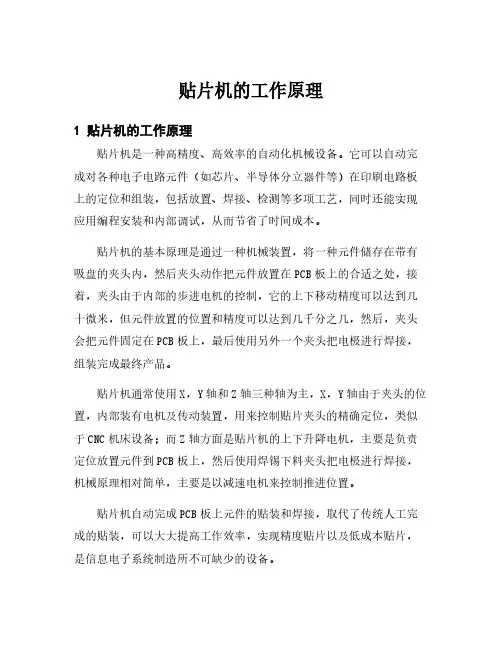

贴片机的工作原理

贴片机的工作原理
1 贴片机的工作原理
贴片机是一种高精度、高效率的自动化机械设备。

它可以自动完成对各种电子电路元件（如芯片、半导体分立器件等）在印刷电路板上的定位和组装，包括放置、焊接、检测等多项工艺，同时还能实现应用编程安装和内部调试，从而节省了时间成本。

贴片机的基本原理是通过一种机械装置，将一种元件储存在带有吸盘的夹头内，然后夹头动作把元件放置在PCB板上的合适之处，接着，夹头由于内部的步进电机的控制，它的上下移动精度可以达到几十微米，但元件放置的位置和精度可以达到几千分之几，然后，夹头会把元件固定在PCB板上，最后使用另外一个夹头把电极进行焊接，组装完成最终产品。

贴片机通常使用X，Y轴和Z轴三种轴为主，X，Y轴由于夹头的位置，内部装有电机及传动装置，用来控制贴片夹头的精确定位，类似于CNC机床设备；而Z轴方面是贴片机的上下升降电机，主要是负责定位放置元件到PCB板上，然后使用焊锡下料夹头把电极进行焊接，机械原理相对简单，主要是以减速电机来控制推进位置。

贴片机自动完成PCB板上元件的贴装和焊接，取代了传统人工完成的贴装，可以大大提高工作效率，实现精度贴片以及低成本贴片，是信息电子系统制造所不可缺少的设备。

贴片机的工作原理

贴片机的工作原理
贴片机是一种用于表面贴装（Surface Mount Technology，SMT）制程的自动化设备，主要用于在电路板上精确地安装各种电子元件，如芯片、电容、电阻等。

贴片机的工作原理是通过一系列的自动化步骤来实现元件的快速、准确的贴装。

以下是贴片机的工作流程：
1. 供料：首先将所需的电子元件装载到供料器中。

供料器可以分为卷料供料器和盘料供料器两种类型。

卷料供料器将元件以卷带形式供给，而盘料供料器则将元件放在盘中供给。

2. 图像识别：接下来，贴片机会使用一或多个视觉系统来扫描并识别电路板上的元件位置和方向。

这些视觉系统通常包括高分辨率摄像头、图像处理软件和图像识别算法。

3. 贴附：一旦图像识别完成，贴片机会使用吸嘴将元件从供料器中抓取，并在预定位置上方的吸嘴上粘附。

吸嘴通常具有可调节的真空吸附能力，以确保正确地捕捉元件。

4. 定位：在被吸取的元件进入吸嘴上时，贴片机会将其移动到准确的位置，并根据预先设置的坐标和精度要求将其放置在电路板上。

贴片机通常具有多轴运动系统，可以在三个或更多轴上精确移动。

5. 焊接：完成元件放置后，电路板将通过传送带或其他装置移交给焊接设备进行焊接。

焊接方式可以是传统的浸泡式焊接
（波峰焊接）或表面贴装焊接（炉顶式焊接或热风焊接）。

整个过程中，贴片机通常由一个控制系统控制，该系统可根据预先设定的程序和参数来协调供料、视觉识别、精确定位和吸附动作。

这些参数包括元件尺寸、电路板布局、焊接要求等。

通过贴片机的高速和精确性，能够大大提高电子元件的贴装效率和质量，减少人工操作的错误和劳动强度。

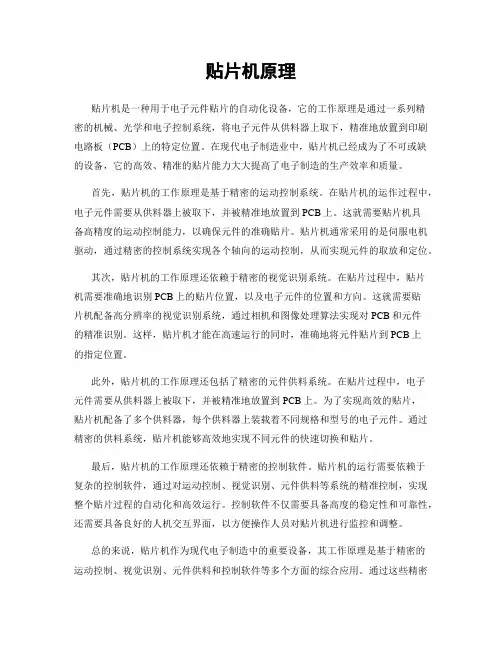

贴片机原理

贴片机原理贴片机是一种用于电子元件贴片的自动化设备，它的工作原理是通过一系列精密的机械、光学和电子控制系统，将电子元件从供料器上取下，精准地放置到印刷电路板（PCB）上的特定位置。

在现代电子制造业中，贴片机已经成为了不可或缺的设备，它的高效、精准的贴片能力大大提高了电子制造的生产效率和质量。

首先，贴片机的工作原理是基于精密的运动控制系统。

在贴片机的运作过程中，电子元件需要从供料器上被取下，并被精准地放置到PCB上。

这就需要贴片机具备高精度的运动控制能力，以确保元件的准确贴片。

贴片机通常采用的是伺服电机驱动，通过精密的控制系统实现各个轴向的运动控制，从而实现元件的取放和定位。

其次，贴片机的工作原理还依赖于精密的视觉识别系统。

在贴片过程中，贴片机需要准确地识别PCB上的贴片位置，以及电子元件的位置和方向。

这就需要贴片机配备高分辨率的视觉识别系统，通过相机和图像处理算法实现对PCB和元件的精准识别。

这样，贴片机才能在高速运行的同时，准确地将元件贴片到PCB上的指定位置。

此外，贴片机的工作原理还包括了精密的元件供料系统。

在贴片过程中，电子元件需要从供料器上被取下，并被精准地放置到PCB上。

为了实现高效的贴片，贴片机配备了多个供料器，每个供料器上装载着不同规格和型号的电子元件。

通过精密的供料系统，贴片机能够高效地实现不同元件的快速切换和贴片。

最后，贴片机的工作原理还依赖于精密的控制软件。

贴片机的运行需要依赖于复杂的控制软件，通过对运动控制、视觉识别、元件供料等系统的精准控制，实现整个贴片过程的自动化和高效运行。

控制软件不仅需要具备高度的稳定性和可靠性，还需要具备良好的人机交互界面，以方便操作人员对贴片机进行监控和调整。

总的来说，贴片机作为现代电子制造中的重要设备，其工作原理是基于精密的运动控制、视觉识别、元件供料和控制软件等多个方面的综合应用。

通过这些精密的技术和系统的协同作用，贴片机能够实现高效、精准的电子元件贴片，为电子制造业的发展提供了重要的技术支持。

贴片机的X、Y、Z轴原理

X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统;贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统;在高速贴片机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。

（此文有深圳市金狮王科技有限公司又称SMT之家所提供）X-Y 伺服系统(定位控制系统)由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。

位移传感器有园光栅编码器、磁栅尺和光栅尺。

1. 园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。

铬线的多少也表示精度的高低。

其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。

园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。

编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。

该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。

2.磁栅尺由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。

磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜(一般10～20um)在磁性膜上录制代表一定年度具有一定波长的方波或正弦波磁轨迹信号。

磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。

磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。

3.光栅尺由光栅尺、光栅读数头与检测电路组成。

光栅尺是在透明下班或金属镜面上真空沉积镀膜，利用光刻技术制作均匀密集条纹(每毫米100～300 条)，条纹距离相等且平等。

贴片机飞达工作原理

贴片机飞达工作原理
贴片机飞达是一种新型的自动化封装设备，它可以自动地对电路板上的元件进行各种拆卸、定位和贴装作业。

它具有速度快、效率高、使用方便的优点，被广泛应用于电子制造行业的设备装配领域，为制造行业带来了巨大的节省，提高了高精度、高效率的产品质量。

贴片机飞达的工作原理是利用光学技术和电子计算机控制原理，使用光学聚焦装置实现对元件的准确定位。

元件的定位是通过一一组转动和移动的传输机构（又称机械抓手）实现的，元件拉出器将机械手上的夹具组件拉出来，而机械手的移动由控制模块完成。

贴片机飞达的光学聚焦装置由高性能的摄像头，光源和图像处理器组成，它在设定的视场中不断采集图像，通过图像处理器检测元件的位置，从而实现元件的自动定位。

如果位置偏离设定值，则贴片机会发出报警信号，系统会停止运行，以避免错误的贴装现象发生。

此外，贴片机飞达还可以实现自动贴装，也就是采用“驱动+
振动”的方法，将元件贴装到电路板上。

驱动部分是由贴片机
上的一台驱动机构实现，它可以使元件移动到贴装位置，当它到达目标位置时，振动机构会发出低频声波，使元件贴装到电路板上。

贴片机飞达在贴装过程中，还可以实现自动粘合剂喷射，即在贴装过程中，由机械手对粘合剂进行喷射，以保证安全可靠的
贴装。

总的来说，贴片机飞达是一种先进的自动封装设备，它不仅具有高效率、高精度的特点，而且可以实现多种功能，能有效的提高制造行业的生产效率，为电子制造行业提供了很大的帮助。

高速多功能自动贴片机的构造与工作原理分析

高速多功能自动贴片机的构造与工作原理分析自动贴片技术是现代电子制造过程中最重要的环节之一。

高速多功能自动贴片机在电子制造行业中发挥着重要的作用，能够实现高效、精确地贴附电子元件于印刷电路板（PCB）上。

本文将对高速多功能自动贴片机的构造与工作原理进行分析。

高速多功能自动贴片机是一种自动化设备，由多个部件组成。

其基本构造包括供料系统、传送系统、精准定位系统、贴附系统和控制系统等。

首先，供料系统是高速多功能自动贴片机的重要组成部分，用于提供电子元件供给。

供料系统通常由元件供料器和组件供料器组成。

元件供料器通过振动盘或皮带传送机构将电子元件自动供给给贴片机，而组件供料器则用于存放和供应已经装配好的元件。

其次，传送系统负责将印刷电路板与电子元件精准地对位并传送到贴附位置。

传送系统通常由输送带、驱动装置和定位装置组成。

输送带将待贴片的印刷电路板和电子元件从供料系统输送到下一个工作站，驱动装置控制输送带的速度和方向，定位装置则确保印刷电路板和电子元件的精准对位。

第三，精准定位系统用于实现高精度的定位和放置电子元件。

该系统的核心部件是CCD摄像头，通过图像处理算法可以实现对电子元件和印刷电路板的实时监控和定位。

CCD摄像头采集图像数据，并将其传输给控制系统进行处理。

贴附系统是高速多功能自动贴片机中的另一个关键部分，用于将电子元件精确地贴附在印刷电路板上。

该系统通常由贴附头、真空吸附装置和贴附传动机构组成。

贴附头将电子元件从组件供料器中取出，并通过真空吸盘将其固定，然后将其精准地贴附在印刷电路板上。

贴附传动机构控制贴附头的移动和压紧力度，确保贴附的准确性和稳定性。

最后，控制系统是高速多功能自动贴片机的大脑，用于控制整个贴片机的运行和协调各个部件的工作。

控制系统通常由PLC（可编程逻辑控制器）或PC（个人电脑）控制。

通过预先编写好的程序，控制系统可以协调供料、传送、定位和贴附过程，确保贴片机的正常运行和高效生产。

贴片机的X、Y、Z轴原理

X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统;贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统;在高速贴片机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。

（此文有深圳市金狮王科技有限公司又称SMT之家所提供）X-Y 伺服系统(定位控制系统)由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。

位移传感器有园光栅编码器、磁栅尺和光栅尺。

1. 园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。

铬线的多少也表示精度的高低。

其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。

园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。

编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。

该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。

2.磁栅尺由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。

磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜(一般10～20um)在磁性膜上录制代表一定年度具有一定波长的方波或正弦波磁轨迹信号。

磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。

磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。

3.光栅尺由光栅尺、光栅读数头与检测电路组成。

光栅尺是在透明下班或金属镜面上真空沉积镀膜，利用光刻技术制作均匀密集条纹(每毫米100～300 条)，条纹距离相等且平等。

smt贴片机工作原理

smt贴片机工作原理
贴片机是一种自动化设备，用于在电子产品制造过程中将SMT（表面贴装技术）元器件精确地贴装到PCB（印刷电路板）上。

其工作原理如下：
1. 材料准备：首先，需要准备SMT元器件和PCB，这些元器件通常以卷带、盘或托盘的形式供应。

PCB则通过传输系统输送到贴片机工作区域。

2. 自动进料：贴片机通过传送带将元器件自动送入工作区域。

通常，这个过程包括将元器件从卷带或盘上剪切下来，并对其进行定位和校准，以确保其正确放置。

3. 识别和定位：在将元器件投入到PCB上之前，贴片机会使用视觉系统或其他传感器来识别元器件的位置和方向。

这些系统能够准确地检测元器件的位置和角度，并将其与PCB上的精确位置进行对齐。

4. 贴装操作：一旦元器件的位置和方向被准确定位，贴片机便会采取适当的方法将其粘贴到PCB上。

这个过程可能涉及到采用真空吸盘将元器件抓取，再通过设备上的喷射嘴或其他机械装置精确地放置到相应的PCB位置上。

5. 焊接：一旦元器件被正确贴装到PCB上，接下来就是进行焊接过程，以确保元器件和PCB之间的电气连接。

这个过程可能包括热风或电熔的焊接技术，具体方法取决于元器件的类型和料号。

6. 检验和修复：完成焊接后，PCB会经过各种检查和测试设备来确保元器件的贴装质量。

如果检测到任何错误或缺陷，可以在此阶段进行修复或重新贴装。

通过这样的自动化工作流程，贴片机能够高效地实现大规模的SMT元器件贴装，大大提高了电子产品制造的生产效率和贴装质量。

贴片机的技术和原理

贴片机视觉系统构成原理及其视觉定位1 贴片机视觉系统构成及实现原理如图1所示，贴片机视觉系统一般由两类CCD摄像机组成。

其一是安装在吸头上并随之作x－y方向移动的基准（MARK）摄像机，它通过拍摄PCB上的基准点来确定PCB板在系统坐标系中的坐标；其二是检测对中摄像机，用来获取元件中心相对于吸嘴中心的偏差值和元件相对于应贴装位置的转角θ。

最后通过摄像机之间的坐标变换找出元件与贴装位置之间的精确差值，完成贴装任务。

1.1 系统的基本组成视觉系统的基本组成如图2所示。

该系统由三台相互独立的CCD成像单元、光源、图像采集卡、图像处理专用计算机、主控计算机系统等单元组成，为了提高视觉系统的精度和速度，把检测对中像机设计成为针对小型Chip元件的低分辨力摄像机CCD1和针对大型I C的高分辨力摄像机CCD2，CCD3为MARK点搜寻摄像机。

当吸嘴中心到达检测对中像机的视野中心位置时发出触发信号获取图像，在触发的同时对应光源闪亮一次。

1.2 系统各坐标系的关系为了能够精确的找出待贴元件与目标位置之间的实际偏差，必须对景物、CCD摄像机、CCD成像平面和显示屏上像素坐标之间的关系进行分析，以便将显示屏幕像素坐标系的点与场景坐标系中的点联系起来；并通过图像处理软件分析计算出待贴元件中心相对于吸嘴中心的偏差值。

对于单台摄像机，针孔模型是适合于很多计算机视觉应用的最简单的近似模型[3]。

摄像机完成的是从3D射影空间P3到2D射影空间P2的线性变换，其几何关系如图3所示，为便于进一步解释，定义如下4个坐标系统：（1）欧氏场景坐标系（下标为w）：原点在OW，点X和U用场景坐标系来表示。

（2）欧氏摄像机坐标系（下标为c），原点在焦点C＝Oc，坐标轴Zc与光轴重合并指向图像平面外。

在场景坐标系和摄像机坐标系之间存在着唯一的关系，可以通过一个平移t和一个旋转R构成的欧氏变换将场景坐标系转化为摄像机坐标。

其关系如式（1）所示：（3）欧氏图像坐标系（下标为i），坐标轴与摄像机坐标系一致，Xi和Yi位于图像平面上，Oi像素坐标系的坐标为（xp0，yp0）。

贴片机工作原理
贴片机是一种用于电子元件表面粘贴的设备，它在电子制造业中扮演着非常重要的角色。

贴片机的工作原理主要包括元件供料、视觉识别、贴附和焊接等几个方面。

首先，元件供料是贴片机工作原理的第一步。

在贴片机的工作过程中，元件需要从供料器中取出并输送到贴片位置。

供料器通常采用震盘、真空吸嘴等方式，通过震动或者真空吸力将元件吸附并输送到贴片机的工作台上。

其次，视觉识别是贴片机工作原理的关键环节之一。

在元件供料后，贴片机会利用视觉系统对元件进行识别和定位。

通过高精度的摄像头和图像处理算法，贴片机可以准确地识别元件的位置、方向和大小，确保元件能够被准确地贴附到PCB 板上。

接下来是贴附过程。

一旦元件被准确定位，贴片机会利用精密的机械结构将元件粘贴到PCB板的指定位置上。

这个过程需要高速、高精度的运动控制系统来确保元件的精准贴附，同时还需要考虑到元件的尺寸、形状和重量等因素，以避免在贴附过程中对元件造成损坏。

最后，焊接是贴片机工作原理的最后一步。

在元件贴附完成后，贴片机会将PCB板输送到焊接区域，通过热风或者红外加热等方式对元件进行焊接，将元件与PCB板牢固地连接在一起。

总的来说，贴片机通过元件供料、视觉识别、贴附和焊接等步骤，实现了对电子元件的自动化粘贴和焊接，大大提高了电子制造的效率和质量。

贴片机的工作原理虽然复杂，但在实际应用中为电子制造业带来了巨大的便利和效益。

贴片机工作原理

贴片机工作原理贴片机是一种重要的电子制造设备，广泛应用于电子制造行业中的表面贴装工艺（Surface Mount Technology，SMT），主要用于将电子元件（如芯片、电阻、电容等）精确地贴装到PCB（Printed Circuit Board，印刷电路板）上。

在现代电子制造流程中，贴片机的工作原理变得至关重要，因为它能够以快速且高效的方式完成元件的贴装过程。

贴片机的工作原理可以分为以下几个关键步骤：1. 板料定位：首先，贴片机需要将PCB准确地定位到贴合台上。

这通常通过使用视觉系统进行检测和辨别，以识别板上的标记或特殊的标记点，然后使用机械臂将其放置到贴合位置。

2. 图像处理：一旦板料被定位，视觉系统开始对PCB进行图像处理。

这包括使用相机和光源来获取和识别PCB上的元件位置和方向。

通过比较元件的数据库与待贴装的元件进行匹配，贴片机能够确定每个元件的准确位置和方向。

3. 元件供料：贴片机通过使用自动供料系统将元件供应给贴合位置。

这些元件通常以卷装（reel）或分装（tray）的形式供应。

机器会根据元件规格和供应方式来确定元件抓取的方式，并将其送到贴装区域。

4. 元件定位：一旦元件被供应到贴装区域，贴片机会收到元件定位的指令。

这些指令是通过图像处理的结果和机器预设的工艺参数来确定的。

贴片机使用吸嘴或针来抓取元件，并将其准确地定位到PCB上的粘合剂（通常是焊膏）上。

5. 粘合和焊接：一旦元件准确地贴合到PCB上，贴片机通过控制加热区域来加热焊盘，使焊膏熔化并与元件和PCB连接。

这个过程通常被称为回流焊接。

贴片机能够根据焊接工艺要求，调整加热的温度和时间，确保焊接质量的稳定性和可靠性。

6. 检测和纠错：在焊接完成后，视觉系统会再次对焊接结果进行检测和分析。

通过与预期结果进行比较，贴片机可以判断焊接的质量和可靠性。

如果有任何错误或问题，贴片机会自动进行纠错操作，如重新进行焊接、更换元件等。

贴片机通过高度自动化和精准的工作原理，大大提高了电子制造的效率和质量。

贴片机工作原理

贴片机工作原理
贴片机是一种用于表面贴装(SMT)的自动化设备，其工作原理
是通过一系列的步骤完成贴装过程。

下面将详细介绍贴片机的工作原理。

首先，贴片机通过上料装置将元器件从料架中取出并供给给下一步的贴装过程。

然后，引导楔形装置帮助定位和固定电路板，以确保准确的贴装位置。

接下来，视觉识别系统会扫描电路板上的参考点或标记，以确定贴装元器件的位置。

这种视觉识别系统通常使用相机和图像处理技术来实现。

一旦确定了元器件的贴装位置，贴片机会在电路板上加一层薄薄的胶水或焊膏，以固定元器件。

然后，贴片机会将元器件从元器件输送装置中取出，并通过定位装置将其准确放置在贴装位置上。

这通常是通过一个移动式的机械臂来实现的。

一旦元器件被放置到贴装位置上，贴片机会通过主动力和贴附力将其压合到电路板上。

这可以通过套管、真空吸或机械臂的动作来实现。

在完成贴装后，贴片机会进行焊接操作，以确保元器件与电路板的稳固连接。

焊接方式可以是热风炉、红外线或波峰焊等。

最后，贴片机会检查贴装的元器件是否正确安装。

这通常通过视觉系统来检测、扫描或摄像来完成。

如果检测到贴装问题，贴片机会自动纠正或标记错误的贴装。

当所有元器件都被正确贴装后，贴片机会将完整的电路板从定位装置上取下，并将其送至下一步的工作流程。

这就是贴片机的工作原理。

通过上述的步骤，贴片机能够高效、准确地完成大批量的电子元器件贴装工作。

贴片机原理

贴片机原理贴片机是一种用于电子元器件贴装的自动化设备，广泛应用于电子制造行业。

它的工作原理是通过精密的机械结构和先进的控制系统，将电子元器件从供料器上取下并精确地贴装到印刷电路板上。

一、供料系统贴片机的供料系统是实现元器件供给的重要部分。

它通常由供料器、传送带和传输机构组成。

供料器用于存放元器件，传送带将元器件从供料器上取下并送到传输机构上。

传输机构负责将元器件传送到贴装位置。

二、视觉系统贴片机的视觉系统起到了非常重要的作用。

它通过摄像头和图像处理软件，对印刷电路板上的贴装位置进行检测和校准。

视觉系统能够识别元器件的位置、方向和偏移量，并根据预设的贴装规则进行调整，确保贴装的精度和准确性。

三、贴装头贴装机上的贴装头是实现贴装动作的关键部件。

它通常由吸嘴和吸嘴更换机构组成。

贴装头通过吸嘴将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。

吸嘴更换机构能够根据不同尺寸和形状的元器件，自动更换吸嘴，以适应不同的贴装需求。

四、精确定位系统贴片机的精确定位系统用于保证贴装的精度和稳定性。

它通常由定位针、定位孔和定位标志等组成。

定位针用于确定印刷电路板的位置，定位孔和定位标志用于确定元器件的位置和方向。

通过精确的定位，贴片机能够实现高精度的贴装操作。

五、控制系统贴片机的控制系统是整个设备的核心。

它由计算机控制器、运动控制卡和传感器等组成。

计算机控制器负责整体的控制和调度，运动控制卡负责控制贴装头和传送带的运动，传感器用于检测贴装过程中的状态和异常情况。

通过精确的控制，贴片机能够实现高效、稳定的贴装操作。

六、贴装过程贴片机的贴装过程通常包括以下几个步骤：1. 元器件供给：贴片机从供料器上取下元器件，并将其送到传输机构上。

2. 视觉检测：贴片机通过视觉系统对印刷电路板上的贴装位置进行检测和校准。

3. 定位和对位：贴片机通过精确定位系统将元器件准确定位，并与印刷电路板进行对位。

4. 吸取和贴装：贴片机通过贴装头的吸嘴，将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。

贴片机怎么同步吸料的原理

贴片机怎么同步吸料的原理贴片机是一种用于表面贴装（Surface Mount Technology，SMT）的自动化设备，用于将电子元件精确地贴装在电路板（PCB）上。

其中，贴片机能够通过同步吸料的方式快速地将元件从进料器中吸取，并精确地吸附在吸嘴上，然后通过运动系统将元件定位并贴装在指定的位置上。

同步吸料是贴片机实现高效贴装的重要过程。

在贴片机的工作流程中，同步吸料通常分为以下几个步骤：元件识别、元件捡拾、元件定位和贴装。

首先，贴片机通过视觉系统对元件进行识别。

视觉系统通常具备高分辨率的摄像头，能够在进料器中快速准确地识别元件的位置、方向和尺寸。

视觉系统一般由光源、镜头和图像处理软件组成，光源用于照射元件，镜头用于将元件图像聚焦到摄像头上，图像处理软件用于分析和处理摄像头捕捉到的图像。

识别出元件的位置和方向后，贴片机就可以准确地计算出元件的坐标。

其次，贴片机利用多轴运动系统将吸嘴精确地移动到元件的位置上，并通过真空泵将吸嘴与元件之间产生真空吸附力。

贴片机通常采用3D运动控制系统，可以实现各个方向的高精度定位，如X、Y、Z轴方向的运动控制。

吸嘴由真空泵产生的负压吸附住元件，保持元件在吸嘴上的位置稳定。

然后，贴片机将吸嘴上的元件移动到贴装位置上。

此时，贴片机通过运动系统将吸嘴沿着X、Y、Z轴方向进行移动，并将元件定位在指定的位置上。

贴片机通常采用高精度的伺服电机和传感器来实现准确的运动控制，确保元件的定位精度。

运动控制系统会根据元件的尺寸和封装类型进行计算和校正，以确保贴装的精度和可靠性。

最后，贴片机通过气压或振动等方式将元件粘附在胶水或锡膏上，完成贴装过程。

贴片机会在贴装过程中实时监测贴装质量，如位置偏移、角度偏差和贴附不良等，并及时进行校正和调整，确保贴装的质量和稳定性。

综上所述，贴片机同步吸料的原理主要包括元件识别、元件捡拾、元件定位和贴装等步骤。

通过高精度的视觉系统、运动系统和控制系统的配合，贴片机能够快速、准确地将元件吸取并贴装在指定的位置上，实现高效的贴装过程。

SMT贴片机的工作原理

SMT贴片机的工作原理是怎样的？1，SMT贴片机为什么使用3相电？有什么好处？2，设备机器motor用AMP控制，其控制方法？(有用电流控制的)3，常见螺杆式motor的控制方法与原理？(有AC motor,如X，Y的控制，有DC motor(24v),如conveyor的控制)4，常见电磁阀的工作原理？(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机)如有知道的，还请多多请教，如能有相关资料可查，还请明示，谢!1.其实3相电和单相电差别在功率的问题，3相属大功率2.据我所知为电压控制的会比较好（反应速度），其做动原理为在电极的两端通一相等电压使两端无电压差马达不转动，利用关闭一端的电压使马达转动，如需反转就停止另一端的电压，至于马达的控制原理，透过讯号控制器传输给电压控制器关闭一端的电压使马达转动，而在马达上的编码器，因马达转动而传输讯号给译码器，看是否到达所指定的地址，如到达地址译码器就会传输讯号给电压控制器恢复供电，马达就会停止运转3.如第2项原理4.电磁阀就是利用电磁效应将一铁棒往电磁方向吸，而控制气孔的筏门就会移动，空气就会透过气孔的移动而改变方向往另一个气孔跑，而真空气阀是利用空气切面的原理将空气带走的，你可以做个小时验，将1长约30CM的气压管在5CM处切一开口，后将空气枪插入开口（5CM处那一个），向短的那一方吹气（注意气枪不要将风管堵死）手押着另一端，你应该会感觉手会被吸进去，这就是真空气阀的原理常见电磁阀的工作原理？(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机) ...。

在SMT中，一般电磁阀都是靠电磁芯杆直接驱动换向阀芯的，有单向和双向阀之分（单向的是一个线圈的，双向就是两个线圈的了，外型上可分辨出）。

还有一种叫着真空电磁阀的，其动作原理同一般电磁阀，但其密封结构与一般电磁阀恰恰相反。

高速机的真空流量大，对负压的稳定性要求高，所以用真空泵做他的负压源（电机驱动）。

晶圆贴片机原理范文

晶圆贴片机原理范文晶圆贴片机（Wafer Mounter）是一种用于将晶圆上的芯片贴片到基板上的设备。

它的原理是将芯片从晶圆上取下，并将其精确地定位到基板上。

晶圆贴片机是半导体制造过程中重要的组成部分，可以高效地完成芯片贴片的任务。

以下是晶圆贴片机的原理解析。

第一步是晶圆加载。

晶圆从载钵或载台被传送到贴片机的工作区域。

晶圆通常是通过一个机械臂或传送带来传送的。

在贴片机上，晶圆会被精确定位，以确保后续步骤的准确性。

第二步是定位。

晶圆定位是将晶圆精确地放置在贴片机的工作区域上的过程。

这通常是通过使用光学设备或机械传感器进行实现的。

光学设备可以扫描晶圆上的标记或对准标记，以确定晶圆的位置。

机械传感器可以检测晶圆边缘的位置和形状。

定位过程的准确性和精度对于后续步骤的成功非常重要。

第三步是粘贴。

在贴片机上，芯片被取下并粘贴到目标基板上。

这通常是通过使用粘性胶水或粘合剂来实现的。

胶水或粘合剂被涂抹在基板上，并且芯片被精确地定位并放置在胶水上。

这个过程需要高度的准确性和稳定性，以确保芯片与基板之间的连接质量。

最后是校验。

在芯片贴合完成后，贴片机会进行一次校验过程，以确保芯片的粘贴质量和位置的准确性。

这可以通过使用光学设备或机械传感器来实现。

光学设备可以检测芯片的位置和形状，以及与基板之间的连接。

机械传感器可以检测芯片和基板之间的间隙或空隙。

总结来说，晶圆贴片机的工作原理是将晶圆上的芯片取下，并在基板上精确定位和粘贴芯片。

这个过程需要精确的定位、稳定的粘贴过程以及贴片质量校验。

晶圆贴片机在半导体制造过程中起着重要的作用，可以高效地完成芯片贴片的任务。
