数字电路与逻辑设计习题及参考答案一、选择题1. 以下表达式中符合逻辑运算法则的是 D 。

·C=C 2 +1=10 <1 +1=12. 一位十六进制数可以用 C 位二进制数来表示。

A . 1 B . 2 C . 4 D . 163. 当逻辑函数有n 个变量时,共有 D 个变量取值组合?A. nB. 2nC. n 2D. 2n 4. 逻辑函数的表示方法中具有唯一性的是 A 。

A .真值表 B.表达式 C.逻辑图 D.状态图5. 在一个8位的存储单元中,能够存储的最大无符号整数是 D 。

A .(256)10 B .(127)10 C .(128)10 D .(255)106.逻辑函数F=B A A ⊕⊕)( = A 。

C.B A ⊕D. B A ⊕ 7.求一个逻辑函数F 的对偶式,不可将F 中的 B 。

A .“·”换成“+”,“+”换成“·” B.原变量换成反变量,反变量换成原变量 C.变量不变D.常数中“0”换成“1”,“1”换成“0” 8.A+BC= C 。

A .A+B +C C.(A+B )(A+C ) +C9.在何种输入情况下,“与非”运算的结果是逻辑0。

DA .全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1 10.在何种输入情况下,“或非”运算的结果是逻辑1。

AA .全部输入是0 B.全部输入是1 C.任一输入为0,其他输入为1 D.任一输入为111.十进制数25用8421BCD 码表示为 B 。

101 010112.不与十进制数()10等值的数或代码为 C 。

A .(0101 8421BCD B .16 C .2 D .813.以下参数不是矩形脉冲信号的参数 D 。

A.周期 B.占空比 C.脉宽 D.扫描期 14.与八进制数8等值的数为: BA. 2B.16C. )16D. 215. 常用的BCD码有 D 。

A.奇偶校验码B.格雷码码 D.余三码16.下列式子中,不正确的是(B)+A=A B.A A1⊕=⊕=A ⊕=A17.下列选项中,______是TTLOC门的逻辑符号。

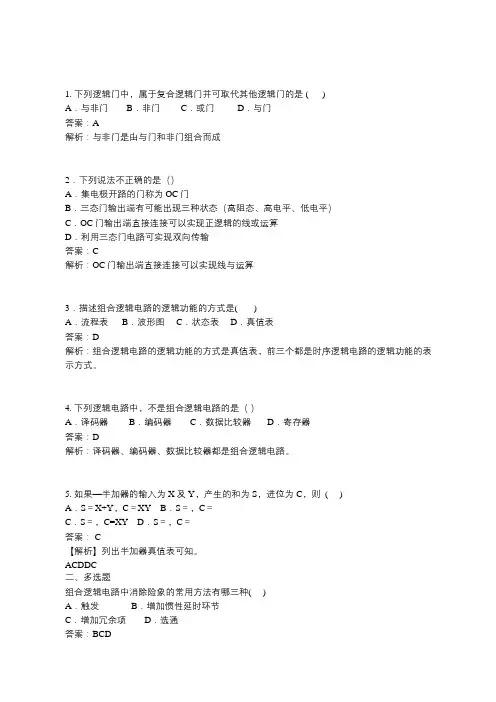

专科《数字电路与逻辑设计》作业练习题7 解析与答案

专科《数字电路与逻辑设计》作业练习题7  解析与答案

1. 下列逻辑门中,属于复合逻辑门并可取代其他逻辑门的是 ( )
A.与非门 B.非门 C.或门 D.与门
答案:A
解析:与非门是由与门和非门组合而成
2.下列说法不正确的是()
A.集电极开路的门称为OC门
B.三态门输出端有可能出现三种状态(高阻态、高电平、低电平)
C.OC门输出端直接连接可以实现正逻辑的线或运算
D.利用三态门电路可实现双向传输
答案:C
解析:OC门输出端直接连接可以实现线与运算
3.描述组合逻辑电路的逻辑功能的方式是( )
A.流程表 B.波形图 C.状态表 D.真值表
答案:D
解析:组合逻辑电路的逻辑功能的方式是真值表,前三个都是时序逻辑电路的逻辑功能的表示方式。

4. 下列逻辑电路中,不是组合逻辑电路的是()
A.译码器 B.编码器 C.数据比较器 D.寄存器
答案:D
解析:译码器、编码器、数据比较器都是组合逻辑电路。

5. 如果—半加器的输入为X及Y,产生的和为S,进位为C,则 ( )
A.S=X+Y,C=XY B.S=,C=
C.S=,C=XY D.S=,C=
答案: C
【解析】列出半加器真值表可知。

ACDDC
二、多选题
组合逻辑电路中消除险象的常用方法有哪三种( )
A.触发 B.增加惯性延时环节
C.增加冗余项 D.选通
答案:BCD
解析:BCD都是组合逻辑电路中消除险象的常用方法。

三、简答题
写出下图所示逻辑图输出Y的逻辑表达式,画出其对应的真值表。

答案:{
Y的逻辑表达式
函数F的真值表见表:
}。

数字电路与逻辑设计试题及答案

数字电路与逻辑设计试题及答案

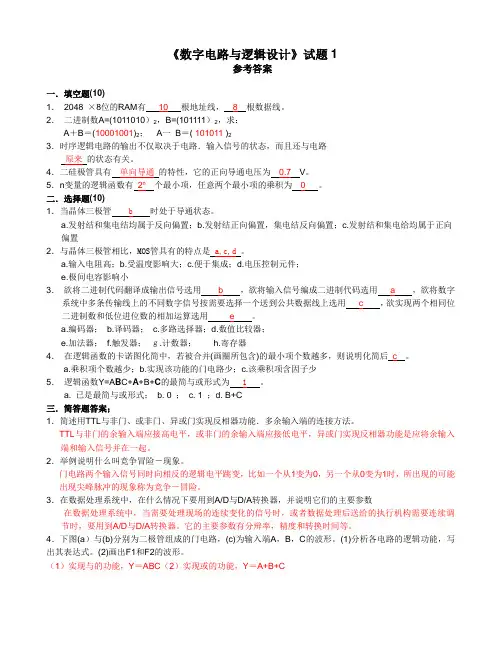

《数字电路与逻辑设计》试题1参考答案一.填空题(10)1.2048 ×8位的RAM有10根地址线,8根数据线。

2.二进制数A=(1011010)2,B=(101111)2,求:A+B=(10001001)2;A一B=( 101011 )23.时序逻辑电路的输出不仅取决于电路.输入信号的状态,而且还与电路原来的状态有关。

4.二硅极管具有单向导通的特性,它的正向导通电压为0.7V。

5.n变量的逻辑函数有2n个最小项,任意两个最小项的乘积为0。

二.选择题(10)1.当晶体三极管b时处于导通状态。

a.发射结和集电结均属于反向偏置;b.发射结正向偏置,集电结反向偏置;c.发射结和集电给均属于正向偏置2.与晶体三极管相比,MOS管具有的特点是a,c,d。

a.输入电阻高;b.受温度影响大;c.便于集成;d.电压控制元件;e.极间电容影响小3.欲将二进制代码翻译成输出信号选用b,欲将输入信号编成二进制代码选用a,欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用c,欲实现两个相同位二进制数和低位进位数的相加运算选用e。

a.编码器;b.译码器;c.多路选择器;d.数值比较器;e.加法器;f.触发器;g.计数器;h.寄存器4.在逻辑函数的卡诺图化简中,若被合并(画圈所包含)的最小项个数越多,则说明化简后c。

a.乘积项个数越少;b.实现该功能的门电路少;c.该乘积项含因子少5.逻辑函数Y=A B C+A+B+C的最简与或形式为1。

a. 已是最简与或形式;b. 0 ;c. 1 ;d. B+C三.简答题答案;1.简述用TTL与非门、或非门、异或门实现反相器功能.多余输入端的连接方法。

TTL与非门的余输入端应接高电平,或非门的余输入端应接低电平,异或门实现反相器功能是应将余输入端和输入信号并在一起。

2.举例说明什么叫竞争冒险-现象。

门电路两个输入信号同时向相反的逻辑电平跳变,比如一个从1变为0,另一个从0变为1时,所出现的可能出现尖峰脉冲的现象称为竞争-冒险。

数字电路与逻辑设计试题 (1)

数字电路与逻辑设计试题 (1)

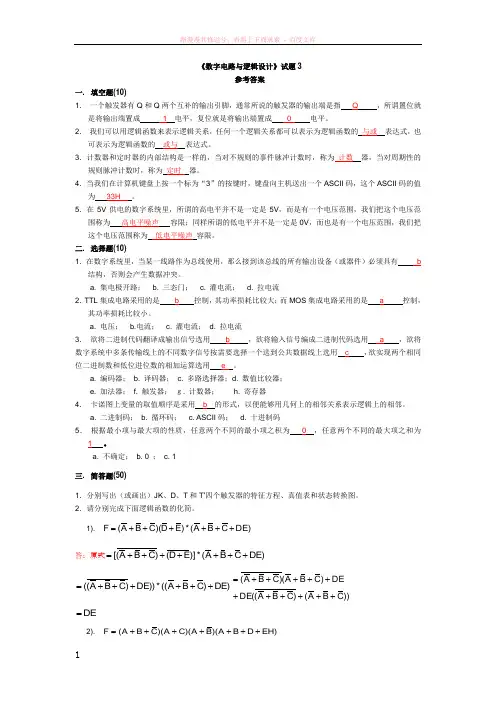

《数字电路与逻辑设计》试题3参考答案一. 填空题(10)1. 一个触发器有Q 和Q 两个互补的输出引脚,通常所说的触发器的输出端是指 Q ,所谓置位就是将输出端置成 1 电平,复位就是将输出端置成 0 电平。
