机械工程CAD制图规则中华人民共和国国家标准
GBT 18229-2000 CAD工程制图规则
中规定的设计程序及图形表示的
工程图的基本画法
在 工程制图中应遵守
和
中的有关要求
工程图中视图的选择
表示物体信息量最多的那个视图应作为主视图 通常是物体的工作位置或加工位置或安装位置 当
需要其他视图时 应按下述基本原则选取
在明确表示物体的前提下 使数量为最小
尽量避免使用虚线表达物体的轮廓及棱线
避免不必要的细节重复
工程图中的字体选用范围见表 表
汉字字型
国家标准号
字体文件名
应用范围
长仿宋体
图中标注及说明的汉字 标题栏 明细栏等
单线宋体 宋体
仿宋体 楷体 黑体
大标题 小标题 图册封面 目录清单 标题 栏中设计单位名称 图样名称 工程名称 地形 图等
图线 工程图中所用的图线 应遵照 工程图中的基本线型见表
中的有关规定 表
液体材料
气体材料
名称 非金属材料 除普通砖外
混凝土
木质件
透明材料
投影法
正投影法 正投影的基本方法 工程图中表示一个物体可有六个基本投影方向 相应的六个基本的投影平面分别垂直于六个
基本投影方向 通过投影所得到视图及名称见表 物体在基本投影面上的投影称为基本视图 表
投影方向
方向代号
方向
视图名称
自前方投影
本标准主要起草单位 机械科学研究院 中国标准化与信息分类编码研究所 中国建筑科学研究院
全国电气文件编制与图形符号标准化技术委员会
本标准主要起草人 杨东拜 强毅 王平 方天培 李世林 侯颖
中华人民共和国国家标准 工程制图规则
范围
本标准规定了用计算机绘制工程图的基本规则 本标准适用于机械 电气 建筑等领域的工程制图以及相关文件
中华人民共和国国家标准机械工程-CAD制图规则
l0=125，d=0.25 l1=125+6=131 n=(131－6)/7.625=16.393 (圆整为 16） l3=（131－26）/17=6.176 点画线小于l1min=35.5d时，可画成细实线。 4.2.4 双点画线（K型线） 4.2.4.1 双点画线的尺寸和表示见图 8、图 9。
参考圆，包括引出线和终端 09 （如箭头） 10 剖面符号 11 文本（细实线） 12 尺寸值和公差 13 文本（粗实线） 14、15、 用户选用 16
图例
线型（按GB/T17450) A B C D E F G J K
ABCD 423±1 KLMN
中华人民共和国国家标准
机械工程CAD制图规则
Mechanical engineering drawings rules of CAD
GB/T14665－1998 代替GB/T14665-93
1.范围
本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程 图样及有关技术文件。
1.0
0.7
0.5
粗实线、粗点画线
细实线、波浪线、双折线、虚线、
1.0
0.7
0.5 0.35 0.25
细点画线、双点画线
4.2 图线的结构 4.2.1 双折线 4.2.1.1 双折线的尺寸和表示见图 1、图 2、图 3。
4.2.1.2 计算双折线各部分尺寸的公式 双折线的完整长度：l1=l0+10d
2.引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本 标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应 探讨使用下列标准最新版本的可能性。
国家标准机械工程CAD制图规则.doc

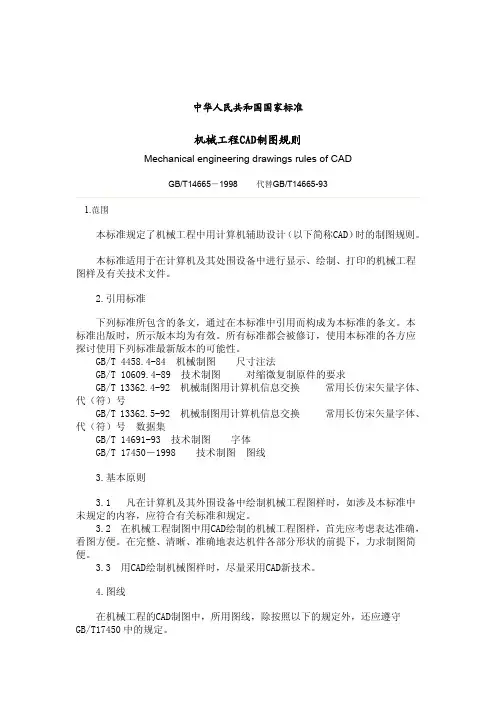

机械工程CAD制图规则中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表14.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40 n=1) 两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l0<=10d，Z形的配置如图3所示。
国家标准有关机械制图的的基本规定
3）尺寸数字
方法二：对于非水平方向的尺寸，其尺寸数字 可水平注写在尺寸线的中断处。
75 70
20 30 32
30 50
26 10
一般应尽量采用方法一注写。 在不致引起误解时，允许采用方法二注写。
3）尺寸数字
(3) 角度的数字一律写成水平方向，即数字铅直向上。一 般注写在尺寸线的中断处，必要时，也可注写在尺寸线的附 近或注写在引出线的上方。
3）尺寸数字
(2) 线性尺寸数字的注写方向：
线性尺寸数字的注写方向，有两种注写方法。
方法一：水平尺寸的数字字头向上；铅垂尺寸的数
字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
58
38
R1.5
(8)
C2
SR5
M20-6g
16
20 28
90°
55
3）尺寸数字
应尽可能避免在 30°内标注尺寸 。
当无法避 免时，可 这样注写 。
47
轮廓线，轴
线或对称中
心线作尺寸
界线。
64 R4
80 100
1）尺寸界线
(2) 尺寸界线一般应与尺寸线垂直。必要时才允许倾斜， 如下图φ70和φ24尺寸的尺寸界线。
(3) 在光滑过渡处标注尺寸时，必须用细实线将轮廓线延 长，从它们的交点处引出尺寸界线。
45
24
70
(a)
(b)
2）尺寸线
尺寸线用来表示所注尺寸的度量方向。 (1) 尺寸线用细实线绘制，其终端有箭头和斜线两种形式。
1
2
A
3
B
4
5
6
N ⑷ 由A和B分别与奇数（或偶数）分点连线并与外接圆相交， 依次连接各交点。

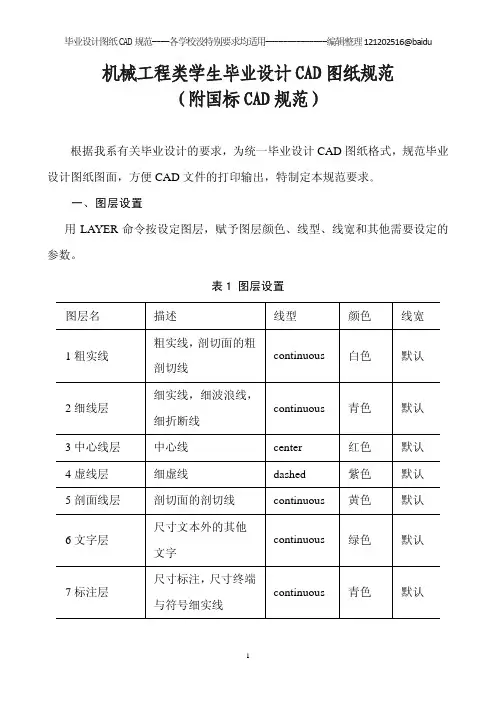

机械工程类学生毕业设计CAD图纸规范(附国标CAD规范)
机械工程类学生毕业设计CAD图纸规范（附国标CAD规范）根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表1 图层设置图层名描述线型颜色线宽粗实线，剖切面的粗continuous 白色默认1粗实线剖切线细实线，细波浪线，continuous 青色默认2细线层细折断线3中心线层中心线center 红色默认4虚线层细虚线dashed 紫色默认5剖面线层剖切面的剖切线continuous 黄色默认尺寸文本外的其他continuous 绿色默认6文字层文字尺寸标注，尺寸终端continuous 青色默认7标注层与符号细实线8双点划线层细双点画线divide 紫色默认9图框层图框轮廓continuous 白色默认说明：a. 0层一般不允许放任何东西，是做块用的；b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。
若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。
习惯在图层上设置线宽的可按照下述方法设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。
CAD机械制图国家标准
CAD机械制图国家标准本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。
每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准。
一、图纸幅面和格式二、绘图比例三、字体形式及大小四、线型为了便于图纸的装订和保存，国家标准(GB/T14689—93)对图纸幅面作了统一的规定。
必要时允许加长。
1.图纸幅面尺寸Ba cccLeeLeBe幅面代号A0A1A2A3A4尺寸B×L841×1189594×841420×594297×420210×297周边尺寸a25c105e2010BacccLeeLeBe基本幅面及图框尺寸(单位：mm)1.图纸幅面尺寸（1）需要装订的图样一般采用A4竖装或A3横装，其图框格式如下图所示。
(2)ca LcBcB图框线c纸边界线a(1)标题栏ccL留装订边图框格式2.图框格式不留装订边图框格式图框线e(3)eL标题栏e纸边界线eBeee (4)LeB（2）不需要装订的图样2.图框格式3.标题栏标题栏用来填写零部件名称、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。
每张图纸的右下角都应有标题栏。
国家标准:(GB/T10609.1—89）在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。
年 月 日(年 月 日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年 月 日)(签名)7101016161216(图样代号)(图样名称)(9)共 张 第 张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)3.标题栏标题栏3.CAD中级考证一般使用下图所示的简易标题栏。
图中图形与其实物相应要素的线性尺寸之比，称为比例。
比例分原值比例、放大比例和缩小比例（见下表）。
《机械工程CAD制图规则》
机械学院毕业设计《机械工程CAD制图规则》机械基础部宋胜伟编制1一、范围本标准规定了机械工程中用计算机辅助设计时的制图规则。
本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
二、基本格式（GB/T 17825.2-1999）1．图幅与图框（1）图纸幅面尺寸用计算机绘制CAD图时，其图幅及格式应符合《国家标准技术制图图幅》（GB/T14689-1993）的有关规定。
绘制图样时，优先采用表1中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加。
对于A1、A3幅面的加长量应按A0幅面的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。
表1 幅面及周边尺寸单位：mm2（2）图框格式无论图样是否装订，均应在图幅内画出图框和对中符号，并用粗实线绘制。
需要装订的图样，其格式如图1（a）所示，周边尺寸见表1。
一般采用A4幅面竖装或A3幅面横装。
不留装订边的图样，其图框格式如图1（b）所示，周边尺寸e见表1。
(a)(b)图1 图框格式2．标题栏每张用AutoCAD绘制的工程图样中都应该有标题栏，其3格式如图2所示。
所有的标题栏都应该配置在AutoCAD工程图纸的右下方，标题栏中的文字方向为看图的方向。
而且标题栏的字体和线型应该符合工程制图标准。
标题栏中的年、月、日都要按规定填写齐全。
标题栏一般由更改区、签字区、其他区、名称和代号区组成。
也可以按实际需要增加或者减少。
（1）更改区：一般由更改标记、处数、分区、更改文件号、签名和年、月、日等组成。
它的内容应该按由下而上的顺序填写，也可以根据实际情况顺延；或者放在图样中其他地方，但应该有表头。
（2）签字区：一般由设计、审核、工艺、标准化、批准、签名和年、月、日等组成。
（3）其他区：一般由材料标记、阶段标记、重量、比例等组成。
（4）名称及代号区：一般由单位名称、图样名称和图样代号等组成。
国家标准CAD制图有关格式规定
关于CAD制图有关格式规定图纸是毕业设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范毕业设计的制图过程，现对毕业设计的CAD制图有关格式进行统一规定，并绘制了毕设图幅模板（见附件），今详细说明如下。
1.图纸幅面根据GB/T 14689—1993，标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1 图纸幅面及图框尺寸mm 幅面代号A0 A1 A2 A3 A4 尺寸B×L841×1189 594×841 420×594 297×420 210×297 附件中已提供标准毕设图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2-A4号图纸绘制。
相关图纸的标题栏已经调整完毕，可以直接调用。
如果特殊情况下，需要采用A1号图纸绘制零件图，可自行替换标题栏。
2.字体1)字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
2)字体高度：根据GB/T 18229—2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
3)字体宽度：汉字宽度为高度0.7。
字母和数字不改动。
4)字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线1)线宽：根据GB4457.4-84 中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
CAD制图国家标准
＼
干 一份 一 ＿ ＼
４４２ 接触与连接 线和转 弯线的画法 ．． 图线 在接触与连接或转弯时应尽可能在线段上相连 ， 图 １ ， 见 １
图 １ ０
Ｇ ／ １６５ ９８ Ｂ Ｔ ６－１９ ４
ＧＢ Ｔ ４ ６ － １ ９ ／ １６５ ９８
Ｎ Ｎ
４２４２ 计算双点画线各部分 尺寸 的公 式 ．－． 双点 画线的长度 ：＝４－ｘ Ｉ ＇
、 ， 一 一
＿ １
尸 一，
上 ＿ 一Ｊ
图 ９
４ 一条 双 点 画 线 内 双 点 画 线 段 的 数 目 ，＝ 二； （ 般 圆 整 ） ｎ ３ ｄ ｄ 一 ４
１４６一 ． ３０ ５２３ ＝． ０１ ２ ３ ２
４２２ 虚线（ 型线） ．． Ｆ
４． ２ ２．
虚线 的 尺 寸 和 表 示 见 图 ４ 图 ５ 、 ．
ＧＢＴ ６５ ９８ ／ １ ６－１９ ４
ｒ ， ｄ ３
—
皿 三三
三 三二二；；；石玉月 一 口 二二 不 二不井二井尸 ， 二 二ｒ卜
中华 人 民 共和 国 国家标 准
ＣＢ／ １ ８ ５ １ ９ Ｔ ４ ８ － ９ ８
机 械
工
程
代替 Ｇ ／ １６ ５ ３ Ｂ Ｔ ６－９ ４
Ｃ Ｄ制 图 规 则 Ａ
Ｍｅｈ ｎｃｌ ｇｎ ｅｉｇ ａ ｎ ｓ ｌｓ ＣＡＤ ｃ ａ ｉａ ｅ ｉｅ ｒｎ ｄ ｗｉｇ ｒ ｅ ｏ ｎ ｒ ｕ ｆ
范围
本标 准规定 了机械工程 中用计算机辅助设计〔 以下简称 Ｃ Ｄ） 的制图规则 。 Ａ 时 本标准适用 于在计算机及其 外围设备中进行显示、 绘制、 打印的机械工程图样及 有关技术文件。
２ 引 用标 准
下列标准所包含 的条文 ， 通过在本标准 中引用而构成 为本标准的条文 。本标准 出版时 ， 所示版本均 为有效 。所有标 准都会被修订 ， 使用本标 准的各方应探讨使用下列标准最新版本 的可 能性 。 Ｇ ／ ４ ８４ ４ ５ ．－８ 机械 制图 尺寸注法 Ｂ Ｔ ４ Ｇ ／ １ ０．－８ ６９４ ９ 技术制 图 对缩微 复制原件 的要求 Ｂ Ｔ ０ Ｇ ／ １ ６．－９ ３２４ ２ 机械 制图用计算 机信息交换 常用长仿宋矢盆 宇体 、 符） Ｂ Ｔ ３ 代（ 号 Ｇ ／ １ ６．－９ ３２５ ２ 机械制 图用计算 机信息交换 Ｂ Ｔ ３ Ｇ ／ １ ９－９ ６１ ３ 技术制 图 字体 Ｂ Ｔ ４ Ｇ ／ １ ５－１９ ４０ ９８ 技术 制图 图线 Ｂ Ｔ ７ ３ 基本 原则 ３１ 凡在计算机及其外 围设备中绘制机械工程 图样 时， ． 如涉及本标准 中未规定的 内容 ， 应符合有 关标
CAD考试规则考级讲稿
计算机辅助设计机械类中级绘图员考级试题的有关说明考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。
因此，试卷的命题主要依以下有关国家制图标准为依据：（1）《中华人民共和国国家标准——机械制图》 2004版（2）《机械工程CAD制图规则（GB/T 14665-1998）》《机械工程CAD制图规则（GB/T 14665-1998）》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。
如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。
参考资料：《考试指南》（机械类）分题讲解内容：一、重点考核的知识点二、有关制图国家标准的规定三、注意问题四、常见错误五、评分标准介绍第一题（A1.dwg）：基本设置（8分）（一）重点考核的知识点——根据CAD制图标准和国家机械制图标准，应用绘图软件进行绘图的基本设置，包括：1．设置图幅、图层、线型、线型比例、颜色；2．绘制图框、标题栏；3．设置字样、注写文字等（二）有关制图国家标准的规定——1．图线（图层设置——图层名、颜色、线型）（1）图线的规定《GB/T 4457.4—2002 机械制图图样画法图线》图线线宽按标准规定共有7组，优先采用0.5组和0.7组。
《机械工程CAD制图规则 GB/T 14665-1998 》—— 4.图线（转）按CAD标准规定的图线线宽共有5组，优先采用第4组。
实际上工程图纸以及课本多采用第5组。
第5组，即：粗实线 0.5mm细实线 0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）第4组，即：粗实线 0.7mm细实线 0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）考试用0.5组。
国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2∶1。
（2）图线的颜色《机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线（转）（3）图层标识号（图层名）《机械工程CAD制图规则 GB/T 14665-1998 》——8图样中各种线型在计算机中的分层（转）2．线型比例《机械工程CAD制图规则 GB/T 14665-1998 》—— 4.2图线的结构（转）作图时：（1）设定线型比例全局比例因子：0.4当前对象缩放比例：1（2）点画线伸出轮廓线的长度= 4mm。
机械制图与CAD 第2版 第1章 国家标准基本规定
实操演练
五、尺寸注法（GB/T 4458.4-2003、 GB/T 16675.2-2012 ）
3. 尺寸标注方法 ⑷ 相同结构的孔、槽
1919
1.1国家标准基本规定
课前导学
教学内容
实操演练
五、尺寸注法（GB/T 4458.4-2003、 GB/T 16675.2-2012 ）
3. 尺寸标注方法
（3）角度、弧长及弦长注法
角度：外侧，水平书写 弧长：数字前加“⌒” 弦长：同线性尺寸
总结思考
2020
1.1国家标准基本规定
课前导学
教学内容
88
1.1国家标准基本规定
课前导学
教学内容
实操演练
总结思考
二、比例（GB/T 14690-1993） 教学提示：图中标注机件的实际尺寸，与选用的比例无关。
99
1.1国家标准基本规定总结思考
三、字体（GB/T 14691-1993） 1. 要求
字体工整、笔划清楚、间隔均匀、排列整齐。
图形表达零件的结构，尺寸反应零件的大小。 标注尺寸符合国家标准规定：正确、齐全、合理、清晰。 1. 标注尺寸的基本规则 ① 机件的真实大小，与绘图比例及绘图准确性无关。 ② 尺寸以毫米为单位时，不必标注单位（毫米）或符号（mm），若采用其
他单位，必须注明。 ③ 标注机件完工尺寸，否则应另加说明。 ④ 每一尺寸在图样中只标注一次，且标注在反应该结构最清晰的图形上。
• 不留装订边：四边为e
55
1.1国家标准基本规定
课前导学
教学内容
实操演练
总结思考
一、图纸幅面及格式（GB/T 14689-2008）
3. 标题栏（GB/T 10609.1—2008）
GB-T18229-2000 CAD工程制图规则
中华人民共和国国家标准CAD工程制图规则GB/T18229—2000 Rule of CAD engineering drawing目录前言 (1)1 范围 (1)2 引用标准 (1)3 术语 (2)4 CAD工程制图的基本设置要求 (2)5 投影法 (7)6 图形符号的绘制 (9)7 CAD工程图的基本画法 (9)8 CAD工程图的尺寸标注 (10)9 CAD工程图的管理 (10)附录 A (11)前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。
本标准的附录A是提示的附录。
本标准由国家机械工业局提出。
本标准由全国技术产品文件标准化技术委员会归口。
本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。
本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。
中华人民共和国国家标准CAD工程制图规则GB/T18229—2000Rule of CAD engineering drawing国家质量技术监督局2000-10-17批准2001-15-01实施1 范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 10609.1—1989 技术制图标题栏(neq ISO 7200:1984)GB/T 10609.2—1989 技术制图明细栏(neq ISO 7573:1983)GB/T 13361—1992 技术制图通用术语GB/T 13362.4—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符) 号数据集单线单体字模集及数据集GB/T 13844—1992 图形信息交换用矢量汉字GB/T 13845—1992 图形信息交换用矢量汉字宋体字模集及数据集GB/T 13846—1992 图形信息交换用矢量汉字仿宋体字模集及数据集GB/T 13847—1992 图形信息交换用矢量汉字楷体字模集及数据集GB/T 13848—1992 图形信息交换用矢量汉字黑体字模集及数据集GB/T 14689—1993 技术制图图纸幅面和格式(eqv ISO 5457：1980)GB/T 14690—1993 技术制图比例(eqv ISO 5455:1979)GB/T 14691—1993 技术制图字体(eqv ISO 3098-1：1974)GB/T 14692—1993 技术制图投影法(eqv ISO/DIS 5456：1993)GB/T 15751—1995 技术产品文件计算机辅助设计与制图词汇(eqv ISO/TR 10623：1992) GB/T 16675.1—1996 技术制图图样画法的简化表示法GB/T 16900—1997 图形符号表示规则总则(eqv ISO/IEC 11714-1：1996)GB/T 16901.1—1997 图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqv ISO/IEC 11714-1：1996)GB/T 16902.1—1997 图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqv ISO 3461-1：1988)GB/T 16903.1—1997 图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T 16675.2—1996 技术制图尺寸注法的简化表示法GB/T 17450—1998 技术制图图线(idt ISO 128-20：1996)GB/T 17451～17453—1998 技术制图图样画法(eqv ISO/DIS 11947-1～4：1995)3 术语本标准采用GB/T 13361和GB/T 15751中的有关术语。
中华人民共和国国家标准CAD通用技术规范
中华人民共和国国家标准CAD通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998________________________________________1 范围本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。
本标准适用于三个方面：CAD软件开发、企业产品设计的CAD技术应用、以及CAD 一致性测试。
注：对于CAD技术中的不同领域，本标准给出具体的标准。
如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13016 －91 标准体系表编制原则和要求；GB/T 15751－1995 技术产品文件计算机辅助设计与制图词汇；(eqv ISO/TR10623-1992)3 定义本标准采用GB/T 15751中的定义及下列定义。
3.1 GB/T 15751中的定义3.1.1 计算机辅助设计computer aided design3.1.2 计算机辅助制图computer aided drawing (drafting)3.1.3 计算机辅助工程computer aided engineering3.2 本标准的定义3.2.1 一致性测试conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。
3.2.2 零件库part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。
3.2.3 产品数据的表达与交换product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
注：“产品数据的表达与交换”是国际标准ISO 10303的正式名称。
中华人民共和国国家标准-cad制图标准
中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
国家标准《机械制图》基本规定
作业简化标题栏格式 图号 JJSY2005——00
1.3 比例 GB/T14690—93
比例定义 ；比例种类； 比例取值
1.3.1 比例定义 图形的线性尺寸：实物相应要素的线性尺寸
比例种类
原值比例
1:1
缩小比例
1:5
放大比例
5:1
1.3.3 比例取值
1.4 字体 GB/T14691—93
图样中书写的汉字、数字、字母须字体工整、笔画清楚、 间隔均匀、排列整齐。字体高度（用h表示）的工程尺寸系 列为：1.8,2.5,3.5,5,7,10,14,20mm等八种。字体高度代表字体 的号数。如需要书写更大的字，其字体高度应按一定的比率 递增。 １) 汉字
建筑图样上，可以采用三种线宽，其比例关系是4:2:1；机械图样上采用两种 线宽，其比例关系是2:1。
1.5.3 绘制图线注意点
1.同一图样的同类图线宽度一致 2. 点划线、双点划线应以实线段相交 3. 点划线、双点划线的两端应是实线段,并超出图形外2~5mm 4. 较小图形绘制点划线、双点划线可用细实线代替 5. 虚线与虚线或虚线与其他图线应以实线段相交
6. 虚线为实线的延长线时在连接处断开
2 6
5
3
4
例：分析下图中的错误画法（箭头所指处都有错误）
1.6 尺寸注法 GB/T16675.2—96
基本规则 ；尺寸要素； 常用的几种尺寸标注方法
1.6.1 基本规则 ⑴ 机件的真实大小为图样标注尺寸； ⑵ 图样尺寸未标注单位为mm，否则必须说明； ⑶ 图样标注尺寸为机件最后完工尺寸，否则必须说明； ⑷ 机件的每一尺寸只标注一次； 如下图所示：
1.5 图线 GB/T17450—98
图线名称及型式； 图线宽度； 绘制图线注意点
国家标准机械制图的部分规定
上 节
国家标准 《机械制图》 的部分规定
1.1
图纸幅面 与格式
1.2 比例
1.3 字体
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
上 节
尺寸的组成
尺寸线
尺寸界线
t10
20
2-10
R12
36 60
5
尺寸线终端 尺寸数字
2~3
国家标准 《机械制图》 的部分规定
尺寸界线
1.1
图纸幅面 与格式
上 节
图线画法
虚线和点划线的格式
虚线、点划线等相交处画法 圆的中心线画法
1.5 国家标准
《机械制图》
尺寸标注的基本方法
的部分规定
GB4458.4-84
1.1
图纸幅面 与格式
基本规则
1.2 比例
1.3 字体
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
机件实际大小以所标尺寸数值为准 毫米为所标尺寸的默认单位 所标尺寸应为机件最后完工尺寸 机件的每一尺寸，只应在反映该 结构最清晰的图形上标注一次。
字体
(GB/T
14691-93)
的部分规定
1.1
图纸幅面 与格式
1.2 比例
基本要求
书写字体必须做到:字体工整、笔画清楚、 间隔均匀、排列整齐.
1.3 字体
书写规格按字体号数（= 字体高度）选取
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
字体高度的公称尺寸系列(mm)
1.8 2.5 3.5 5 7 10 14 20
1.4 图线
1.5 尺寸 注法
绘图工具及 仪器的使用
中华人民共和国国家标准CAD通用技术规范
中华人民共和国国家标准CAD通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998________________________________________1 范围本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。
本标准适用于三个方面：CAD软件开发、企业产品设计的CAD技术应用、以及CAD 一致性测试。
注：对于CAD技术中的不同领域，本标准给出具体的标准。
如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13016 －91 标准体系表编制原则和要求；GB/T 15751－1995 技术产品文件计算机辅助设计与制图词汇；(eqv ISO/TR10623-1992)3 定义本标准采用GB/T 15751中的定义及下列定义。
3.1 GB/T 15751中的定义3.1.1 计算机辅助设计computer aided design3.1.2 计算机辅助制图computer aided drawing (drafting)3.1.3 计算机辅助工程computer aided engineering3.2 本标准的定义3.2.1 一致性测试conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。
3.2.2 零件库part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。
3.2.3 产品数据的表达与交换product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
注：“产品数据的表达与交换”是国际标准ISO 10303的正式名称。
机械工程CAD制图规则
2023/10/30
7
5.图样中各种线型在计算机中的分层
图样中的各种线型在计算机中的分层标识可参照表6的要求。
2023/10/30
8
5.图样中各种线型在计算机中的分层
图样中的各种线型在计算机中的分层标识可参照表6的要求。
2023/10/30
9
3.3 图线的颜色 屏幕上显示图线，一般应按表2中提供的颜色显示，
并要求相同类型的图线应采用同样的颜色。
2023/10/30
3
3.3 图线的颜色
2023/10/30
4
4 字体
机械工程的CAD制图所使用的字体，应按GB/T
13362. 4一13362.5中的要求，做到字体端正、笔
画清楚，排列整齐、间隔均匀。
202 字体的最小字（词）距、行距以及间隔线或基线与书写体
之间的最小距离见表4 表4
mm
字体
最小距离
字距
1.5
汉字
行距
2
间隔线或基线与汉字的间距
1
字符
0.5
词句
1.5
字母与数字
行距
1
间隔线或基线与字母、数字的 间距
1
当汉字与字母、数字混合使用时，字体的最小字距、
行距等应根据汉字的规定使用。
4.1数字
一般应以斜体输出。
4.2小数点
小数点进行输出时，应占一个字位，并位于中间
靠下处。
4.3字母
一般应以斜体输出。
4.4汉字
汉字在输出时一般采用正体，并采用国家正式公
布和推行的简化字。
2023/10/30
5
4 字体 4.5标点符号
标点符号应按其含义正确使用，除省略号和破折 号为两个字位外，其余均为一个符号一个字位。 5.6字体与图纸幅面之间的选用关系参见表3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40 n=1)两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l<=10d，Z形的配置如图3所示。
4.2.1.3 举例l＝125,d=0.25l1=125+2.5=127.5n=127.5/80+1=2.594(圆整为3）l2=127.5/3-(7.5*0.25)=40.625l3=40.625/2=20.3134.2.2 虚线（F型线）4.2.2.1 虚线的尺寸和表示见图4、图5。
4.2.2.2 计算虚线各部分尺寸的公式虚线的全长：l1=l0一条虚线内短画数目：n=(l－12d)/15d (一般圆整）短画的长度：l2=(l1－3dn)/(n+1)虚线的最小长度：l1min =l0min=27d（2条短画12,1个间隔3d)如果在画虚线时长度小于l1=27d，可以采用将各部分尺寸放大的形式。
4.2.2.3 举例l1=125，d=0.35n=(125-4.2)/5.25=23.01 （圆整为23）l2=（125－24.15)/24=4.202允许按固定的短画（12d)画线，此时线的一端可能是较短或较长的短画。
4.2.3 点画线（G型线、J型线）4.2.3.1 点画线的尺寸和表示见图6、图7。
4.2.3.2 计算点画线各部分尺寸的公式点画线的全长：l1=l0＋24d （在可见轮廓的两端线条要延伸出来）在点画线全长内点画线段的数目：n=(l1－24d)/30.5d (一般圆整）长画的长度：l3=(l1－6.5dn)/(n+1)点画线的最小长度：l1min=54.5d4.2.3.3 举例l=125，d=0.25l1=125+6=131n=(131－6)/7.625=16.393 (圆整为16）l3=（131－26）/17=6.176点画线小于l1min=35.5d时，可画成细实线。
4.2.4 双点画线（K型线）4.2.4.1 双点画线的尺寸和表示见图8、图9。
4.2.4.2 计算双点画线各部分尺寸的公式双点画线的长度：l1=l0－x一条双点画线内双点画线段的数目：n=(l1－24d)/34d (一般圆整）长画的长度：l3=(l1－10dn)/(n+1)双点画线的最小长度：l1min=58d 4.2.4.3 举例l=128，d=0.35，x/2=1.5l=128－3＝1251n=(125－8.4)/11.9＝9.798 (圆整为10）l=(125－35)/11＝8.18234.3重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序：（1）可见轮廓线和棱线（粗实线，A型线）（2）不可见轮廓线和棱线（虚线，F型线）（3）剖切平面迹线（细点画线，G型线）（4）轴线和对称中心线（细点画线，G型线）（5）假想轮廓线（双点画线，K型线）（6）尺寸界线和分界线（细实线，B型线）4.4 非连续线的画法4.4.1 相交线图线应尽量相交在线段上。
绘制圆时，应画出圆心符号，见图10。
图104.4.2 接触与连接线和转弯线的画法图线在接触与连接或转弯时应尽可能在线段上相连，见图11。
4.5 图线颜色屏幕上显示图线，一般应按表2中提供的颜色显示，并要求相同类型的图线应采用同样的颜色。
图线类型粗实线A绿色细实线B波浪线C白色双折线D虚线F黄色细点画线G红色粗点画线I棕色双点画线K粉色5. 字体机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求，做到字体端正、笔画清楚，排列整齐、间隔均匀。
5.1 数字一般应以斜体输出。
5.2 小数点小数点进行输出时，应占一个字位，并位于中间靠下处。
5.3 字母一般应以斜体输出。
5.4 汉字汉字在输出时一般采用正体，并采用国家正式公布和推行的简化字。
5.5 标点符号标点符号应按其含义正确使用，除省略号和破折号为两个字位外，其余均为一个符号一个字位。
5.6 字体与图纸幅面之间的选用关系参见表3。
表3图幅字体hA0A1A2A3A4汉字5 3.5字母与数字h=汉字、字母和数字的高度5.7 字体的最小字（词）距、行距以及间隔线或基准线与书写字体的最小距离见表4表4字体最小距离汉字字距 1.5行距2间隔线或基准线与汉字的间距1字母与数字字符0.5词距 1.5行距1间隔线或基准线与字母、数字的间距1当汉字与字母、数字混合使用时，字体的最小字距、行距等应根据汉字的规定使用。
6. 尺寸线的终端形式机械工程的CAD制图中所使用的尺寸线的终端形式（箭头）有如下几种供选用，其具体尺寸比例一般参照GB4458.4中的有关规定，见图12。
6.1 在图样中一般按实心箭头、开口箭头、空心箭头、斜线的顺序选用。
6.2 当尺寸线的终端采用斜线时，尺寸线与尺寸界线必须互相垂直。
6.3 同一张图样中一般只采用一种尺寸线终端的形式。
当采用箭头位置不够时，允许用圆点或斜线代替箭头，见图13。
7. 图形符号的表示在机械工程的CAD制图中，所用到的图形符号，应严格遵守有关标准或规定的要求。
7.1 第一角画法和第三角画法的识别图形符号表示，见表5。
表5图形符号说明第一角画法的图形符号表示第三角画法的图形符号表示7.2 圆心符号用细实线绘制，其长短一般在12d左右选用（d为细实线宽度），见图14。
＋图148. 图样中各种线型在计算机中的分层图样中的各种线型在计算机中的分层标识可参照表6的要求。
表6标识号描述图例线型（按GB/T17450) 01粗实线剖切面的粗剖切线A02细实线细波浪线细折断线BCD03粗虚线E 04细虚线F05细点画线剖切面的剖切线G06粗点画线J 07细双点画线K08尺寸线，投影连线，尺寸终端与符号细实线09参考圆，包括引出线和终端（如箭头）10剖面符号11文本（细实线）ABCD 12尺寸值和公差423±1 13文本（粗实线）KLMN。
