钢丝绳的公称抗拉强度(Nominaltensilestrengthofsteelwireropes)
钢丝绳抗拉强度表
八、钢丝绳
钢丝绳的分类及直径测量方法
注：钢丝绳直径是指其断面的外接圆直径。
单股钢丝绳1×7
[用途]悬挂电线，张拉铁塔、烟筒和电线杆等。
绳1×7（1+6）
注：表中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳（以下同）
单股钢丝绳1×19
[用途]包麻钢丝绳的股心，悬挂电线，张拉铁塔、烟筒和电线杆等。
绳1×19（1+6+12）
单股钢丝绳1×37
[用途]悬挂电线，张拉铁塔、烟筒和电线杆等。
绳1×37（1+6+12+18）
钢丝绳6×19
[用途]各种起重，提升和牵引设备。
绳6×19股（1+6+12）绳纤维芯
[用途]拖船，货网，浮运木材等。
绳6×24股（0+9+15）绳和股纤维芯
[用途]各种起重、提升和牵引设备。
绳6×37股（1+6+12+18）绳纤维芯
[用途]船舶张拉桅杆，盐井，吊桥等。
绳7×7股（1+6）。
钢丝绳标准
1．8．3 插接 twisting
2 股 strands
由一定形状和大小的多根钢丝，拧成一层或多层螺旋状而形成的结构；是构成钢丝绳的基本元件。
2．1 股的形状 shape of strands
2．1．1 圆股 round strand
1．6．2 填充钢丝 filler wires
在某些结构的钢丝绳中，用较细的钢丝填充股中的间隙，起到支撑钢丝层的作用。填充钢丝可以算或者不算承载钢丝。
1．6．3 缝合钢丝 stitching wires
单根钢丝或股，用作扁钢丝绳的缝线。
1．6．4 封扎钢丝 seizing wires
a． 热镀层：将钢丝浸到熔融的锌液中形成的镀层；
b． 电镀层：镀层金属(锌)离子通过电化学作用沉积在钢丝表面上形成的镀层。
1．4．2．2 镀铝层 aluminium coated
1．4．2．3 镀铜层 copper coated
1．4．2．4 镀镉层 cadmium coated
采用降低捻制应力的方法(如预变形和后变形)制造的钢丝绳，这种钢丝绳具有较低的内应力，从而呈现不松散性。
3．1．2 钢丝绳的不旋转性 ropes with low torsional stresses
在钢丝绳中，钢丝和各层的股是以最小扭矩或最小旋转程度的方式排列，例如在多层、相同结构的股构成多股钢丝绳以及围绕着一个独立的钢丝绳芯捻制的单层股钢丝绳中，钢丝和各层的股的捻制方向相反时，这种钢丝绳具有较低的扭转应力，从而呈现不旋转性或微旋转性。
8．3．6 起重用钢丝绳 steel wire ropes for cranes
8．3．7 预应力混凝土用钢绞线 steel wire strands for prestressed concrete
1.4钢丝绳的力学性能参数全解
4、捻制损失及系数
(1)公称捻制损失：钢丝计算破断拉力总和与钢丝绳最小破断拉力之间的差值。
FR F0
(2)实测捻制损失：捻制后钢丝实测破断拉力总和与钢丝绳实测破断拉力之间的差值。
FM FW
它反映了捻制质量的高低和绳结构的合理性。
0.330 0.356
钢丝绳重量系数 Kp/(kg/100m·mm2) 天然纤 合成纤 金属芯 维芯钢 维芯钢 钢丝绳 丝绳 丝绳
0.357 0.344 0.387
0.380 0.371 0.418
(1)百米直线钢丝的重量 q0=0.617 δ2 式中：q0┈百米钢丝的重量（kg） δ┈钢丝的直径（mm）
（2）捻股时，百米股的重量计算。
N
qn
0.617(
2 0
i
Ni
2 i
)
(1-18)
i 1
式中： qn┈捻股时百米股的重量（Kg/100m）； εi┈i种钢丝在股中的捻缩率； δi ┈i种钢丝的直径（mm）； Ni┈i种钢丝的根数。
对于同直径钢丝捻制的股，式(1-18)可变为：
qn
0.617(
2 0
(3)钢丝捻制损失：捻制前、后绳中钢丝实测破断拉力总和之间的差值。
FB FM
FB┈捻制前钢丝实测破断拉力总和
(4)总捻制损失：捻制前钢丝实测破断拉力总和与钢丝绳实测破断拉力之间的差值。
FB FW
(5)公称捻制损失系数：公称捻制损失与钢丝计算破断拉力总和之比值，以百分数表示。
FR F0 100% FR
可从表1-2查得。
2、钢丝绳的临界长度
钢丝绳有自重，钢丝绳在垂直悬挂时，当长度达到一 定数值时，绳在自身重量作用下，便会产生断裂，钢丝 绳断裂的最小长度称为临界长度。
(MT717—1997)煤矿重要用途在用钢丝绳性能测定方法及判定规则
(MT717—1997)煤矿重要用途在用钢丝绳性能测定方法及判定规则1范围本标准规定了煤矿重要用途钢丝绳悬挂和使用中定期试验的技术要求，试验方法和判定规则。
本标准适用于煤矿重要用途的圆股和异型股钢丝绳及扁钢丝绳（以下简称绳）。
本标准不适用于面接触钢丝绳及密封钢丝绳。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T228—87金属拉伸试验方法GB/T238—84金属线材反复弯曲试验方法MT716—1997煤矿重要用途钢丝绳验收技术条件煤矿安全规程1992年中华人民共和国能源部3新绳悬挂前技术要求3.1新绳到货后必须按MT716进行验收检验，合格后方可使用或备用。
3.2保管期超过1年的绳，在悬挂前必须再次按MT716进行检验，合格后方可使用。
3.3各种用途的绳悬挂时的安全系数（实测的合格钢丝破断拉力总和与其所承受的最大静拉力之比）必须符合《煤矿安全规程》的有关规定。
3.4新绳的韧性指标（反复弯曲次数和扭转次数）必须符合下列规定：a）专为升降人员或升降人员和物料用的绳，光面绳的韧性指标不低于MT716中的光面和B类镀锌绳的规定；镀锌绳不低于MT176中AB类的规定；b）专为升降物料用的绳，光面绳的韧性指标不低于MT716中的光面和B类镀锌绳的规定；镀锌绳应不低于MT716中A类的规定。
4在用绳定期检验的技术要求4.1周期：4.1.1升降人员或升降人员和物料用的绳，自悬挂时起每隔6个月检验1次；悬挂吊盘用的绳每隔12个月检验1次。
4.1.2升降物料用的绳，自悬挂时起到1年时进行第一次检验，以后每隔6个月检验1次。
4.2定期检验只做钢丝破断拉力和反复弯曲两种试验。
4.2.1以同一公称直径的钢丝为一组，钢丝的破断拉力应不小于该组钢丝平均破断拉力的90%。
4.2.2用作升降人员或升降人员和物料的光面绳，钢丝的反复弯曲次数应不低于新绳允许弯曲次数的90%；用作升降人员或升降人员和物料的AB类镀锌绳，钢丝的反复弯曲次数应不低于新绳允许弯曲次数的85%；用作升降物料的光面和镀锌绳，钢丝的反复弯曲次数应不低于新绳允许弯曲次数的80%。

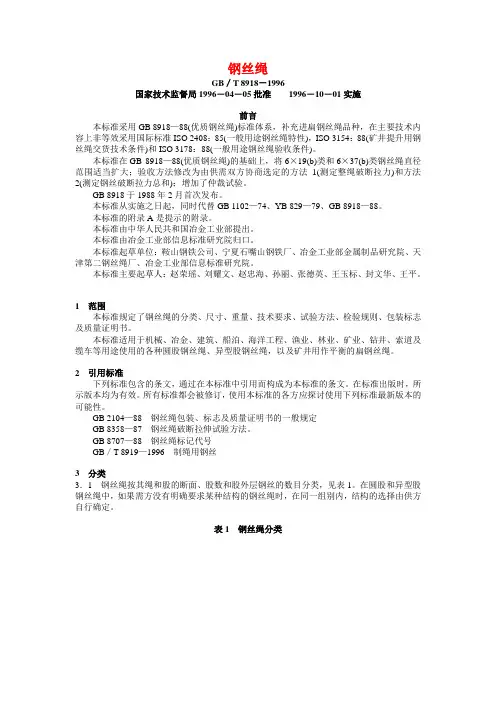

钢丝绳国家标准
钢丝绳GB／T 8918－1996国家技术监督局1996－04－05批准1996－10－01实施前言本标准采用GB 8918—88(优质钢丝绳)标准体系，补充进扁钢丝绳品种，在主要技术内容上非等效采用国际标准ISO 2408：85(一般用途钢丝绳特性)，ISO 3154：88(矿井提升用钢丝绳交货技术条件)和ISO 3178：88(一般用途钢丝绳验收条件)。
本标准在GB 8918—88(优质钢丝绳)的基础上，将6×19(b)类和6×37(b)类钢丝绳直径范围适当扩大；验收方法修改为由供需双方协商选定的方法1(测定整绳破断拉力)和方法2(测定钢丝破断拉力总和)；增加了仲裁试验。
GB 8918于1988年2月首次发布。
本标准从实施之日起，同时代替GB 1102—74、YB 829—79、GB 8918—88。
本标准的附录A是提示的附录。
本标准由中华人民共和国冶金工业部提出。
本标准由冶金工业部信息标准研究院归口。
本标准起草单位：鞍山钢铁公司、宁夏石嘴山钢铁厂、冶金工业部金属制品研究院、天津第二钢丝绳厂、冶金工业部信息标准研究院。
本标准主要起草人：赵荣瑶、刘耀文、赵忠海、孙丽、张德英、王玉标、封文华、王平。
1 范围本标准规定了钢丝绳的分类、尺寸、重量、技术要求、试验方法、检验规则、包装标志及质量证明书。
本标准适用于机械、冶金、建筑、船泊、海洋工程、渔业、林业、矿业、钻井、索道及缆车等用途使用的各种圆股钢丝绳、异型股钢丝绳，以及矿井用作平衡的扁钢丝绳。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2104—88 钢丝绳包装、标志及质量证明书的一般规定GB 8358—87 钢丝绳破断拉伸试验方法。
GB 8707—88 钢丝绳标记代号GB／T 8919—1996 制绳用钢丝3 分类3．1 钢丝绳按其绳和股的断面、股数和股外层钢丝的数目分类，见表1。
钢丝绳术语(上)
大家都知道钢丝绳，可是他的一些专业术语可能不是很清楚，下面我来说一下。
钢丝绳术语GB 8706-88本标准适用于钢丝绳产品及使用标准常用的术语。
在制(修)订钢丝绳产品标准和实际应用中，应采用本标准规定的术语。
本标准等效采用国际标准ISO 2532—74《钢丝绳——词汇》。
第一篇钢丝绳及其构件的制造1 钢丝 wires由碳素钢或合金钢通过冷拉或冷轧而成的圆形(或异形)丝材;它是构成股的基本单元。
1.1 制造方法 method of manufacture1.1.1 冷拉 cold drawinga. 干拉：拉拔钢丝时，采用固态(或胶状)润滑剂;b. 湿拉：拉拔钢丝时，采用液态润滑剂。
1.1.2 冷轧 cold rolling1.1.3 淬火——焙炖或派登脱 patentinga. 铅淬火;b. 其他介质(水、盐、空气等)淬火。
1.2 横截面形状 shape of cross-section1.2.1 圆形 round1.2.2 异形 shaped除圆形以外的其他形状，如z型、V型、H型等。
1.3 材料 material1.3.1 碳素钢 carbon steela. 低碳钢;b. 中碳钢;c. 高碳钢。
1.3.2 合金钢 alloy steel1.4 表面状态 condition of surface1.4.1 光面——无镀层 without coating1.4.2 镀(涂)层 protective coating1.4.2.1 镀锌层 zinc galvanizeda. 热镀层：将钢丝浸到熔融的锌液中形成的镀层;b. 电镀层：镀层金属(锌)离子通过电化学作用沉积在钢丝表面上形成的镀层。
1.4.2.2 镀铝层 aluminium coated1.4.2.3 镀铜层 copper coated1.4.2.4 镀镉层 cadmium coated1.4.2.5 塑料涂层 plastic coated1.4.2.6 其他镀(涂)层 other coatings1.4.3 镀层方法 method of coatinga. 先拉后镀：钢丝拉到成品尺寸后进行镀制;b. 先镀后拉：对半成品钢丝进行镀制，然后再拉到成品尺寸。
常用钢丝绳型号(图)、直径、拉力表之欧阳术创编
钢丝绳6*37（执行标准：GB/T 20118-2006）Main Applications:Various equipment for derricking,lfting and drawing钢丝绳6*37的主要用途：各种起重、提升和牵引设备钢丝绳6*37的最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.226（纤维芯）或×1.321（钢芯）钢丝绳6*19（执行标准：GB/T 20118-2006）Main Applications:Various equipment for derricking,lfting and drawing钢丝绳6*19的主要用途：各种起重、提升和牵引设备钢丝绳6*19的最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.249（纤维芯）或×1.336（钢芯）钢丝绳6*19S、6*19W（执行标准：GB/T 20118-2006）Main Applications：Various equipment for hoisting, derricking,lifting, towing, port load and unload, blast furnace hoisting and oil well drilling.The rope with wire core can be used under the shock load, heated and squeezed conditions.钢丝绳6*19S、6*19W的主要用途：各种起重、提升和牵引设备、港口装卸、高炉卷扬、石油钻井、金属芯绳适用于冲击负荷，受热和受挤压条件下。
钢丝绳6*19S、6*19W的最小钢丝绳破断拉力总和=钢丝绳最小破断拉力×1.134（纤维芯）或1.214（钢芯）。
钢丝绳6*29Fi、6*25Fi、6*26SW、6*31SW、6*36SW、6*37S（执行标准：GB/T 20118-2006）Main Appplications：Various eqmuipment for derricking, lifting and drawing;the rope with wire core can be used under the shockload,heated and squeezed conditions such as electric shares.钢丝绳6*29Fi、6*25Fi、6*26SW、6*31SW、6*36SW、6*37S 的主要用途：各种起重、提升和牵引设备，金属绳芯适用于负荷、受热和受挤压条件下，例如：电铲。
钢丝绳术语(下)
接着上面一篇文章说一下8.3 按用途分类8.3.1 一般用途钢丝绳(含钢绞线) steel wire ropes for general purposes除特殊用途钢丝绳外，用于一般用途如机械、运输等的钢丝绳。
8.3.2 电梯用钢丝绳 steel wire ropes for lifts8.3.3 航空用钢丝绳 steel wire ropes for aerospace controls8.3.4 钻深井设备用钢丝绳 steel wire ropes for deep drilling equipment8.3.5 架空索道及缆车用钢丝绳 steel wire ropes for aerial ropeways and funiculars 8.3.6 起重用钢丝绳 steel wire ropes for cranes8.3.7 预应力混凝土用钢绞线 steel wire strands for prestressed concrete8.3.8 渔业用钢丝绳 steel wire ropes for fishing purpose8.3.9 矿井提升用钢丝绳 steel wire ropes for mine hoisting purposes8.3.10 轮胎用钢帘线 tyre cords8.3.11 胶带用钢丝绳 rubberized cords8.4 按捻制特性分类8.4.1 点接触钢丝绳 point contact lay wire ropes8.4.2 线接触钢丝绳 linear contact lay wire ropes8.4.3 面接触钢丝绳 facial contacted wire ropes8.5 按表面状态分类8.5.1 光面钢丝绳 without coating wire ropes8.5.2 镀锌钢丝绳 zinc coated wire ropes8.5.3 涂塑钢丝绳 plastic coated wire ropes8.6 按股的断面形状分类8.6.1 圆股钢丝绳round strand wire ropes8.6.2 异形股钢丝绳 shaped strand wire ropes9 编织钢丝绳 braided ropes10 扁钢丝绳 flat ropes由一定数量的子绳(一般由四股双捻钢绳组成)呈扁平状排列，用缝线交错织成。
钢丝绳字母代号资料
钢丝绳标记代号本标准适用于钢丝绳结构及基本特性的标记代号.本标准等同采用ISO 3578-80《钢丝绳一标记代号》.1 总则1.1 钢丝绳标记代号采用英文字母与数字相结合的方法表示.1.1.1 钢丝绳的结构及特性一般采用英文单字的第一个字母作标记代号,标记特性既可使用大写字母,也可使用小写字母,但不可二者混用.1.1.2 钢丝绳中股数及钢丝数用阿拉伯数字表示.1.1.3 根据习惯和通用性,有时采用国际通用代号.1.2 本标准未规定的标记代号,必要时,可按上述原则在产品标准中予以规定.2 钢丝绳标记项目及顺序钢丝绳标记代号应按下列顺序标明:a. 尺寸(见3.1);b. 钢丝的表面状态(见3.2);c. 结构型式(见3.3及3.4);d. 钢丝的抗拉强度(见3.5);e. 捻向(见3.6);f. 最小破断拉力(见3.7);g. 单位长度重量(见3.8);. 产品标准号h.如果按以上顺序标记则可以使用简略代号.3 特性标记3.1 尺寸3.1.1 圆形钢丝绳,用毫米表示钢丝绳的公称外接圆直径.3.1.2 编织钢丝绳:用毫米表示钢丝绳的公称外接圆直径.3.1.3 扁钢丝绳:用毫米表示钢丝绳的公称外接矩形尺寸(宽度×厚度).3.2 钢丝的表面状态钢丝的表面状态用下列代号标记:a. 光面钢丝:NAT;b. A级镀锌钢丝:ZAA;c. AB级镀锌钢丝:ZAB;d. B级镀锌钢丝:ZBB.3.3 结构代号3.3.1 绳(股)芯钢丝绳(股)芯用下列代号标记:a. 纤维芯(天然或合成的):FC;b. 天然纤维芯:NF;c. 合成纤维芯:SF;d. 金属丝绳芯:IWR;e. 金属丝股芯:IWS.钢丝3.3.2钢丝绳中钢丝的横截面用下列代号标记:a. 圆形钢丝:无代号;b. 三角形钢丝:V;c. 矩形或扁形钢丝:R;d. 梯形钢丝:T;e. 椭圆形钢丝:Q;F. 半密封钢丝(或钢轨形钢丝)与圆形钢丝搭配:H;g. Z形钢丝:Z.3.3.3 股股的横截面用下列代号标记:a. 圆形股:无代号;b. 三角形股:V;c. 扁形股:R;d. 椭圆形股:Q.3.3.4 钢丝绳钢丝绳的横截面用下列代号标记:a.圆形钢丝绳:无代号;b.编织钢丝绳:Y;c.扁形钢丝绳:P.3.4 钢丝绳的结构不同结构型式的钢丝绳图例的全称及简称标记见 5.3 条. 单捻钢丝绳及密封钢丝绳的全称标记方法3.4.1由钢绳的外部向中心进行标记,标出钢绳的逐层钢丝根数,包括中心钢丝在内,用?号隔开.如图例①单股钢丝绳:12+6+1. 对于非圆形截面的钢丝则用 3.3.2 条所示的相应符号加到钢丝数后面.如图例②密封钢丝绳:23Z+9H+12+6+l.3.4.2 双捻钢丝绳的全称标记方法由钢丝绳外部向中心进行标记,按层次逐层标明总股数,其后在括弧内标明股的结构;每股的结构由外向中心进行标记,标明该股的逐层钢丝根数.股的每层丝数(包括中心丝或纤维芯)用十号隔开;绳的每层股数也用?号隔开.对于纤维芯钢绳也用十号将股与纤维芯的标记隔开.如图例然纤维芯的多股绳:12(6+1)+6(6+1)十NF.对于金属股芯钢绳,在了IWS(见3.3.le)之前用?号隔开,其后在括弧内标明股的结构.如图例④金属股芯钢丝绳:(6+l)+IWS(6十1).对于金属绳芯钢绳,在1WR(见3.3.ld)之前用?号隔开,其后在括弧内标明绳芯的股绳结构.如图例⑧金属绳芯西鲁绳:6(10+l0+1)+IWR〔6(6+l)+IWS(6+1)〕.对于填充式钢丝绳,其填充丝用字母?注明,并用?号与相应层次隔开.如图例金属绳芯填充绳,6(12+6F+6+1)+IWR〔6(6+l)+1WS(6+1)〕.符号屜尯同一层中的不同直径的钢丝用,对于瓦林吞式钢丝绳．隔开.如图例天然纤维芯瓦林吞钢丝绳:(6/6+6+1)+NF.对于异形股,则用 3.3.3 条所示的相应符号加到股数后面.如图例天然纤维芯三角股钢丝绳:6V(9+12+1V)+NF.3.4.3 三捻钢丝绳的标记方法由钢绳外部向中心进行标记,标明子绳的总数,其后在小括弧内标明子绳的结构(参见3.4.2).如图例三捻钢丝绳全称标记:6〔6(6+l)+NF〕+NF,其简称标记为:6×6×7+7NF.3.4.4 编织钢丝绳的标记方法其标记与双捻钢丝绳(见 3.4.2 )相同,仅在股的总数前加符号奜表示.图例编织钢丝绳全称标记: Y8(l2+6F+6+1).3.4.5 扁钢丝绳的标记方法其标记方法与三捻钢丝绳(见3.4.3)相同,仅在子绳总数前加符号停表示.如图例扁钢丝绳全称标记P8〔4(6+1)+NF〕;简称标记为p8×(4+7+NF).3.4.6 钢丝绳的筒称标记方法钢丝绳的简化标记是将其全称标记中股的总数与每股的钢丝总数用×号隔开,其后再用?号与芯的代号隔开.如图例③简称标记为:6×7+NF.对于线接触钢丝绳,如西鲁钢丝绳其简称代号为S,瓦林吞钢丝绳简称代号为W,填充钢丝绳简称代号为Fi;或者由它们组则在每股的总丝数后面标,成的混合式以及复合结构钢丝绳．注其结构的简称代号.如图例金属绳芯瓦林吞西鲁绳简称标记,6×4lWS+IWR.又如图例编织钢丝绳简称标记: Y8×19Fi.3.4.7 面接触钢丝绳的标记方法面接触钢丝绳与其相应结构的双捻钢丝绳标记方法相同,仅在股的总数后面加上代号T.如图例纤维芯面接触钢丝绳6T(6+l)+NF,简称标记为:6T×7.3.5 抗拉强度3.5.1 钢丝公称抗拉强度:R0钢丝公称抗拉强度用N/mm2 作单位表示.3.6 捻向根据捻制方向用两个字母(Z或S)表示;第一个字母表示钢丝绳的捻向,第二个字母表示股的捻向;字母婜表示右向捻,字母卜表示左向捻尮婚或卜屓表示右同向捻或左同向捻尬博或卜屚表示右交互捻或左交互捻.3.7 钢丝绳最小破断拉力:F0钢丝绳最小破断拉力用kN 作单位表示.3.8 单位长度重量:M按每l00m 计算重量,用kg/100m 作单位表示.4 钢丝蝇代号按字母排列的总表钢丝绳代号中,英文全称对照表见附录A.Fo: 最小破断拉力;; 填充钢丝F:FC:纤维芯(天然或合成的);Fi:填充式钢丝绳;H:半密封钢丝(或钢轨形)与圆形钢丝搭配;M:单位长度重量;NAT:光面钢丝;NF:天然纤维芯;P;扁形钢丝绳;Q:椭圆形钢丝或椭圆形股;Ro:钢丝公称抗拉强度;R:矩形(或扁形)钢丝或股;ZAA:A级镀锌钢丝;ZAB:AB级镀锌钢丝;ZBB:B级镀锌钢丝.例 2 18ZAA6(9+9+1)+SF1770ZS GB 1102 5.2 简化标记示例续表代号中文名称英文全称ZAAZABZBBA 级镀锌钢丝AB 级镀锌钢丝B 级镀锌钢丝钢丝绳是起重和垂直运输机械上应用最广泛的索具。
公称抗拉强度：钢丝绳的抗拉强度公称抗拉强度
公称抗拉强度：钢丝绳的抗拉强度公称抗拉强度公称抗拉强度:钢丝绳的抗拉强度公称抗拉强度话题:公称抗拉强度使用方法钢丝绳钢丝所谓的抗拉强度=最小破断拉力/钢丝绳的面积最小破断指的是钢丝绳受到150KN的力的作用下会断裂?16 指的是钢丝绳的是钢丝绳的直径抗拉强度?1770Mpa 指的是钢绳的一个强度值相对的强度越高最小破断越高但是有些人会觉得强度越高就是越好这个是一个误区强度越高钢丝绳就相对越硬钢丝绳硬的结果就是弯曲度等其他特性就会下降，所以不要被最小破断和抗拉强度这些数值给误导只有选择最适合的钢丝绳才能更好的使用公称抗拉直径跟钢丝的类型有关系，钢丝绳类型不一样公称抗拉强度就不一样。
而破断拉力是通过做试验测试出来的，一般计算式采用钢丝绳的最大使用拉力，为破断拉力除以一个安全系数K，安全系数K根据钢丝绳的使用用途而定，一般用于吊装的话K取6，再乘以一个换算系数0.82(6*37股的钢丝绳为0.82)若破断拉力为150KN，许用拉力为150/6*0.82=20.5KN抗拉强度与破断拉力之间，是否存在正比关系,即抗拉强度越大，破断拉力也越大,同等直径下，抗拉强度和破断力存在正比关系，但不是线性的正比。
抗拉强度就是由钢丝最小破断力除以钢丝的截面积而来。
但由于成绳以后，钢丝绳的最小破断会小于钢丝破断拉力总和。
所以正比关系存在，但不是线性关系，之间的系数由钢丝绳的结构及钢丝质量等因素决定。
破断拉力要根据钢丝绳公称抗拉强度(Mpa)。
钢丝绳公称抗拉强度分为1470，1570，1670，1770，1870Mpa,谁知道你买的钢丝绳抗拉强度是多少。
钢丝绳最小破断拉力:1.1470，纤维芯钢丝绳439.00KN，钢芯钢丝绳474.00KN2.1570， 469.00 507.003.1670， 498.00 539.004.1770， 528.00571.005.1870， 558.00 604.00钢丝绳最小破断拉力和钢丝绳破断拉力总和:钢丝绳最小破断拉力:Fo=K’*(d*d)*Ro/1000.d---钢丝绳公称直径mmRo---钢丝绳公称抗拉强度MpaK’---某一指定结构钢丝绳的最小破断拉力系数最小钢丝破断拉力总和:最小钢丝破断拉力总和=钢丝绳最小破断拉力*K’.国标GB/T20118-20066*37+FC-32抗拉强度级别1670MPA破断504KN /9.8/5倍安全系数=单根垂直受力10.28...T注:不同规格强&度承载力不一样钢丝绳:用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。
钢丝绳术语、标记-2022年学习资料
2股及股的类型-Stands and Strand types-2.1股strand-钢丝绳组件之一。通常 一定形状和尺寸-钢丝绕一中心沿相同方向捻制一层或多层-的螺旋状结构。-注：股的第一层包括三根或四根钢丝，某 些形状的股（如扁带股）可能没有中心钢丝。
2.2圆股round strand-·横截面形状近似圆形的股。
1.3填充钢丝filler wire-·在填充式结构中，用来填充钢丝层间间隙-的比较细的钢丝。-1.4中心 丝centre wire-<单捻钢丝绳>中位于钢丝绳中心位置的钢-·<多股钢丝绳>中位于股中心位置的钢丝。
1.5绳芯钢丝core wire-·多股钢丝绳绳芯中的钢丝-1.6承载钢丝load-bearing wir -·钢丝绳中起承受破断拉力作用的钢丝。-1.7（钢丝层layerof wires-具有相同节圆直径的钢丝的 合。与股芯-直接接触的为第一层-由于瓦林吞式钢丝层中包括大小两种规格-的钢丝，其中小规格钢丝比大规格钢丝定 位的节圆直径大，因此瓦林吞式钢丝层除-外。填充钢丝不构成独立的层。
1.8-·缝合钢丝stitching wire-·缝合股stitching strand-•用作扁钢丝绳缝 线的单根钢丝或股。-1.9-·封扎钢丝serving wire-·封扎股serving strand-紧密 旋缠绕在钢丝绳上使其构件保持原-位的单根钢丝或股。
1.I0钢丝抗拉强度级Rwire tensile strength-grade-钢丝抗拉强度要求达到的级别 相应的范围。用-抗拉强度的下限值表示钢丝抗拉强度级，用该值-可确定给定钢丝尺寸的钢丝绳的计算最小破断拉-力 最小计算破断拉力总和，用N/mm2或MPa-表示。-1.11实测钢丝抗拉强度Rmmeasured wire ·钢丝进行拉伸试验所测得的最大拉力与试样公称-横截面积的比值，用N/mm2或MPa表示。
钢丝绳的抗拉强度
所谓的抗拉强度=最小破断拉力/钢丝绳的面积最小破断指的是钢丝绳受到150KN的力的作用下会断裂∮16 指的是钢丝绳的是钢丝绳的直径抗拉强度≥1770Mpa 指的是钢绳的一个强度值相对的强度越高最小破断越高但是有些人会觉得强度越高就是越好这个是一个误区强度越高钢丝绳就相对越硬钢丝绳硬的结果就是弯曲度等其他特性就会下降，所以不要被最小破断和抗拉强度这些数值给误导只有选择最适合的钢丝绳才能更好的使用公称抗拉直径跟钢丝的类型有关系，钢丝绳类型不一样公称抗拉强度就不一样。
而破断拉力是通过做试验测试出来的，一般计算式采用钢丝绳的最大使用拉力，为破断拉力除以一个安全系数K，安全系数K根据钢丝绳的使用用途而定，一般用于吊装的话K取6，再乘以一个换算系数0.82(6*37股的钢丝绳为0.82)若破断拉力为150KN，许用拉力为150/6*0.82=20.5KN抗拉强度与破断拉力之间，是否存在正比关系？即抗拉强度越大，破断拉力也越大？同等直径下，抗拉强度和破断力存在正比关系，但不是线性的正比。
抗拉强度就是由钢丝最小破断力除以钢丝的截面积而来。
但由于成绳以后，钢丝绳的最小破断会小于钢丝破断拉力总和。
所以正比关系存在，但不是线性关系，之间的系数由钢丝绳的结构及钢丝质量等因素决定。
破断拉力要根据钢丝绳公称抗拉强度(Mpa)。
钢丝绳公称抗拉强度分为1470，1570，1670，1770，1870Mpa,谁知道你买的钢丝绳抗拉强度是多少。
钢丝绳最小破断拉力：1.1470，纤维芯钢丝绳439.00KN，钢芯钢丝绳474.00KN2.1570，469.00 507.003.1670，498.00 539.004.1770，528.00 571.005.1870，558.00 604.00钢丝绳最小破断拉力和钢丝绳破断拉力总和：钢丝绳最小破断拉力：Fo=K'*(d*d)*Ro/1000.d---钢丝绳公称直径mmRo---钢丝绳公称抗拉强度MpaK'---某一指定结构钢丝绳的最小破断拉力系数最小钢丝破断拉力总和：最小钢丝破断拉力总和=钢丝绳最小破断拉力*K'.国标GB/T20118-2006 6*37+FC-32 抗拉强度级别1670MPA破断504KN /9.8/5倍安全系数=单根垂直受力10.28...T注：不同规格强&度承载力不一样钢丝绳：用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。
钢丝绳的规格参数表
钢丝绳的规格参数表(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、钢丝绳的参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
———二、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×一甲一镀一右交GB1102-74 这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
三、钢丝绳的受力计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。
(一) 钢丝绳的破断控力钢丝绳的破断拉力可由表1、2中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算:S P =ΨΣS i式中S P ——钢丝绳的破断拉力,kN;ΣS i ——钢丝丝绳规格表中提供的钢丝破断拉力的总和, kN;Ψ——钢丝捻制不均折减系数,对6×19绳,Ψ=;对6×37绳,Ψ=;对6×61 绳, Ψ=。
但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式(仅为数据估算用,非规范公式)估算钢丝绳的破断拉力:式中S P ——钢丝绳的破断拉力,N; d——钢丝绳的直径 ,mm。
(二)钢丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。
破断拉力与许用拉力之比为安全系数。
下表列出了不同用途钢丝绳的安全系数。
(三)P = S P / K式中 P——钢丝绳的许用拉力,N;S P——钢丝绳的破断拉力,N;K ——钢丝绳的安全系数。
钢丝绳常用系数
钢丝绳常用数据一、钢丝绳最大许用拉力计算（1）拉力计算公式：〖S〗≤P/K公式中〖S〗——钢丝绳允许用拉力（KN）P———钢丝绳破断拉力（KN）K———钢丝绳的安全系数（2）钢丝绳安全系数：（3）钢丝绳破断拉力1、6×19钢丝绳破断拉力2、6×37钢丝绳破断拉力3、6×61钢丝绳破断拉力二、钢丝绳报废标准（1）、钢丝绳直径减少，当直径磨损不超过30％，可允许降低拉力使用，如果超过30％，要进行报废处理。
（2）、钢丝绳经过长期使用后，由于受自然条件和化学腐蚀，当整个钢丝绳外表面受腐蚀的麻面，从外观检查明显时，则该钢丝绳已不能使用。
另一方面，整根钢丝绳纤维芯被挤出，使钢丝绳结构受到破坏时，也不能继续使用。
（3）、钢丝断丝后的报废标准，见下表。
破断拉力计算 Breaking force calculation: Fo = K' D2 Ro/1000Fo —钢丝绳最小破断拉力，单位为kN;Minimum breaking load of wire rope (kN)D —钢丝绳公称直径,单位为mm;Nominal diameter of wire rope (mm)Ro —钢丝绳公称抗拉强度，单位为MPa;Nominal tensile strength of wire rope (MPa).K' —某一指定结构钢丝绳的最小破断拉力系数（见表一表二）Minimum breaking load coefficient of wire rope (see list 1 and list 2).重量计算 Weight calculation: M = K·D2M —钢丝绳单位长度的参考重量，单位为：kg/100m;Reference weight of unit length of wire rope (kg/100m)D —钢丝绳的公称直径，单位为mm; Nominal diameter of wire rope (mm)K —充分涂油的某一结构钢丝绳单位长度的重量系数，单位为kg/100m·mm2。
