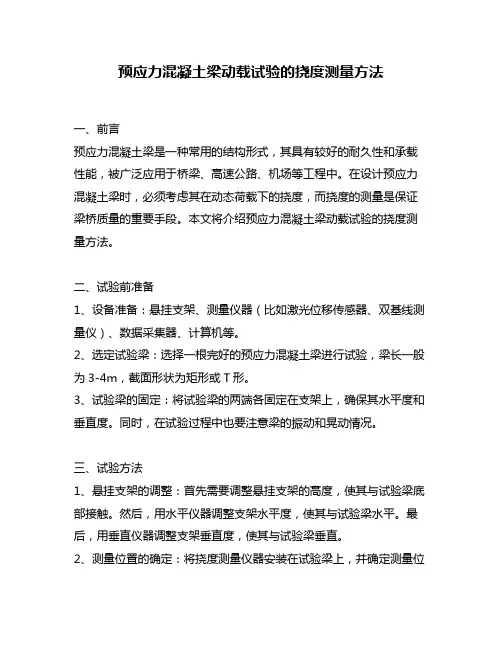

预应力混凝土梁动载试验的挠度测量方法

预应力混凝土梁动载试验的挠度测量方法一、前言预应力混凝土梁是一种常用的结构形式，其具有较好的耐久性和承载性能，被广泛应用于桥梁、高速公路、机场等工程中。

在设计预应力混凝土梁时，必须考虑其在动态荷载下的挠度，而挠度的测量是保证梁桥质量的重要手段。

本文将介绍预应力混凝土梁动载试验的挠度测量方法。

二、试验前准备1、设备准备：悬挂支架、测量仪器（比如激光位移传感器、双基线测量仪）、数据采集器、计算机等。

2、选定试验梁：选择一根完好的预应力混凝土梁进行试验，梁长一般为3-4m，截面形状为矩形或T形。

3、试验梁的固定：将试验梁的两端各固定在支架上，确保其水平度和垂直度。

同时，在试验过程中也要注意梁的振动和晃动情况。

三、试验方法1、悬挂支架的调整：首先需要调整悬挂支架的高度，使其与试验梁底部接触。

然后，用水平仪器调整支架水平度，使其与试验梁水平。

最后，用垂直仪器调整支架垂直度，使其与试验梁垂直。

2、测量位置的确定：将挠度测量仪器安装在试验梁上，并确定测量位置。

一般可以在试验梁的中央位置或跨中位置进行测量。

同时需要注意，测量仪器的位置应该与试验梁垂直。

3、挠度测量：开始进行试验前，需要将测量仪器的零点进行调整。

然后，进行振动刺激，记录相应的振动响应数据。

在振动刺激后，用挠度测量仪器记录试验梁的挠度变化，并将数据记录下来。

4、数据处理：完成挠度测量后，需要将数据进行处理。

一般可以采用Excel软件或Matlab软件进行数据处理。

将振动响应数据和挠度数据进行分析，求取试验梁在动态荷载作用下的挠度值。

四、注意事项1、试验前需要对设备进行检查和校准，确保设备的正常工作。

2、试验过程中需要注意梁的振动和晃动情况，以免对试验结果产生影响。

3、振动刺激的方式可以采用冲击或震荡方式，需要根据试验要求进行选择。

4、挠度测量仪器的安装和调整需要注意，以免产生误差。

5、数据处理要准确、细致，避免出现误差。

五、总结通过以上步骤，我们可以得到预应力混凝土梁动载试验的挠度测量结果。

混凝土梁的跨中挠度检测方法

混凝土梁的跨中挠度检测方法一、前言混凝土梁是建筑结构中非常重要的组成部分，其在承载荷载方面起着至关重要的作用。

随着使用时间的增加，混凝土梁的跨中挠度问题逐渐暴露出来，这时需要对其进行检测和维修。

本文将介绍混凝土梁的跨中挠度检测方法，旨在帮助读者更好地了解混凝土梁的检测方法，为其检测和维修提供参考。

二、混凝土梁的跨中挠度混凝土梁的跨中挠度是指梁在荷载作用下，跨中处产生的挠曲变形。

由于混凝土梁的跨中挠度会影响结构的稳定性和安全性，因此必须进行检测和维修。

三、跨中挠度检测方法1.传统方法传统的跨中挠度检测方法一般是使用测量仪器进行。

具体方法如下：（1）将测量仪器固定在混凝土梁的下部，使其与梁的表面平行。

（2）在梁上施加荷载，使其产生挠曲变形，此时测量仪器会记录下梁的挠度变化。

（3）通过对测量数据的分析，可以得出混凝土梁的跨中挠度数据。

2.摄像机法摄像机法是一种较为先进的跨中挠度检测方法，其具体步骤如下：（1）在混凝土梁的两端分别安装两台摄像机，摄像机的位置要求严格对称。

（2）在两端同时施加荷载，使混凝土梁产生挠曲变形。

（3）通过摄像机记录下混凝土梁的挠度变化，再通过计算机处理数据，得出混凝土梁的跨中挠度数据。

3.振动法振动法是一种利用混凝土梁的固有频率来检测跨中挠度的方法。

其具体步骤如下：（1）在混凝土梁的中心部位施加一定频率的振动源。

（2）测量混凝土梁的振动响应，记录下振动的振幅和频率。

（3）通过计算机处理数据，得出混凝土梁的固有频率和挠度数据。

四、检测结果的分析与处理通过以上的跨中挠度检测方法，得出的数据需要进行进一步的分析和处理，以便更好地了解混凝土梁的状况。

1.数据分析通过对跨中挠度检测得到的数据进行分析，可以得出混凝土梁的挠度情况。

一般情况下，混凝土梁的挠度应该在一定的范围内，当超过一定范围时，就需要进行维修或更换。

2.维修措施根据检测得到的数据，可以采取相应的维修措施。

一般情况下，混凝土梁的维修包括以下几个方面：（1）加固：通过在混凝土梁上加设钢筋等材料来增强其承载能力。

混凝土梁的跨中挠度检测方法

混凝土梁的跨中挠度检测方法一、前言混凝土梁是一种常见的建筑结构，通常用于支撑屋顶和地板等重量。

在使用过程中，由于外部荷载和自身重量等原因，混凝土梁会出现一定的挠度。

因此，为了保证混凝土梁的安全性和可靠性，需要对其跨中挠度进行检测。

二、检测方法1.传统测量法传统测量法是指在混凝土梁下方设置测量仪器，通过测量仪器记录混凝土梁的变形情况。

这种方法需要在施工过程中预留测量孔，同时需要在梁下方设置支架来支撑混凝土梁。

由于需要对混凝土梁进行开孔和支撑，因此传统测量法的成本较高，同时对梁的使用造成一定的影响。

2.激光位移传感器法激光位移传感器法是一种非接触式测量方法。

该方法通过在混凝土梁两端设置激光位移传感器，测量混凝土梁在荷载作用下的变形情况。

该方法具有操作简便、测量精度高、对混凝土梁没有影响等优点。

但是，由于该方法需要在混凝土梁两端设置传感器，因此对梁端的要求较高。

3.光纤传感器法光纤传感器法是一种基于光纤传感器的测量方法。

该方法通过在混凝土梁内部嵌入光纤传感器，测量混凝土梁内部应变的变化情况，从而推算出混凝土梁的挠度。

该方法具有测量范围广、对混凝土梁没有影响等优点，但是需要在施工过程中预留光纤传感器的位置，因此对混凝土梁的施工有一定要求。

4.超声波测量法超声波测量法是一种基于超声波技术的测量方法。

该方法通过在混凝土梁内部设置超声波传感器，测量混凝土梁内部的声波传播速度，从而推算出混凝土梁的挠度。

该方法具有测量精度高、对混凝土梁没有影响等优点，但是需要在混凝土梁内部设置超声波传感器，因此对施工和维护有一定要求。

三、检测过程1.准备工作在进行混凝土梁的跨中挠度检测之前，需要进行一些准备工作。

首先，需要确定测量方法和测量仪器，并进行仪器的校准。

其次，需要对混凝土梁进行清理和处理，以便于测量仪器的设置和数据的采集。

最后，需要设置测量仪器，并进行连接和调试。

2.测量过程在进行混凝土梁的跨中挠度检测时，需要按照以下步骤进行：（1）根据测量方法的要求，在混凝土梁上设置测量仪器。

混凝土梁挠曲性能的检测方法

混凝土梁挠曲性能的检测方法混凝土梁是建筑结构中常用的构件，因其承受荷载较大，不可避免地会出现挠曲现象。

为了确保建筑结构的安全性，需要对混凝土梁的挠曲性能进行检测。

本文将详细介绍混凝土梁挠曲性能的检测方法。

一、检测前准备1.检测设备混凝土梁挠曲性能的检测设备包括挠度计、荷载计、变形计、应变计等。

其中，挠度计是测量混凝土梁挠曲的关键设备，其精度需达到0.01mm以上。

荷载计要求精度高，能够准确测量荷载大小，并能承受梁的最大荷载。

变形计和应变计主要用于测量混凝土梁的变形和应变情况。

2.检测方案在检测前需制定详细的检测方案，包括选择测点位置、确定荷载大小和加载方式、制定检测过程中的注意事项等。

3.样本制备样本制备是混凝土梁挠曲性能检测的前提。

首先需要选取代表性好的混凝土材料，按照标准制备混凝土试块或混凝土梁。

试块或梁的尺寸、强度等应符合相关标准要求。

二、检测过程1.安装设备安装挠度计、荷载计、变形计、应变计等设备，按照检测方案确定测点位置，并进行校准。

2.加载荷载按照检测方案确定荷载大小和加载方式，一般采用均匀加载或逐级加载的方式。

在加载前需要检查设备是否正常运行，并注意安全。

3.测量数据在荷载加载过程中，及时记录挠度、荷载大小、变形和应变等数据。

挠度的测量需在荷载卸载后进行，以避免荷载对挠度计的干扰。

4.分析数据通过测量数据，可以计算出混凝土梁的挠曲曲线、挠度与荷载的关系，以及混凝土梁的挠曲刚度、挠曲度等参数。

根据这些参数，可以评估混凝土梁的结构安全性和使用性能，为后续工作提供参考依据。

三、检测后处理1.数据分析根据测量数据，进行挠曲曲线、挠度与荷载的关系、挠曲刚度、挠曲度等参数的计算和分析，得出混凝土梁的挠曲性能。

2.结论根据分析结果，评估混凝土梁的结构安全性和使用性能，得出结论。

3.报告编制检测报告，详细记录检测过程、测量数据、分析结果和结论，并提出建议和改进措施。

四、注意事项1.检测前要对设备进行校准和检查，确保其正常运行。

钢筋混凝土梁挠度的测试方法

钢筋混凝土梁挠度的测试方法
钢筋混凝土梁挠度的测试方法
钢筋混凝土梁挠度测量是一种常用的结构性能测试方法，它可以用来对梁施工质量进行检测，并且有助于确定梁的使用寿命。

测量挠度的方法有很多，但是最常用的方法是用光学仪器进行测量。

钢筋混凝土梁挠度测试步骤如下：
1、首先将梁固定在相应的支撑上，支撑要确保梁的竖向和水平都能稳定。

2、然后安装光学仪器，根据梁的长度和宽度，选择适当的照射距离，确定照射的位置，照射的位置应该在梁的中间区域，以便更准确的测量挠度。

3、此时，可以开始测量梁的挠度。

将梁的支撑分为两组，一组作为力的零点，另一组作为力的施加点，然后，在施加点施加所需的力，将测量数据输入光学仪器，最后，测量结果即为梁的挠度。

4、挠度测量完成后，可以比较实际测量结果和设计值，确定梁结构的使用寿命。

在钢筋混凝土梁挠度测量中，安装光学仪器的位置和角度很重要，照射的位置应该在梁的中间区域，以便更准
确的测量挠度，而且照射角也要正确，否则会影响测量精度，降低测量精度。

此外，在进行钢筋混凝土梁挠度测量之前，还需要检查梁的外观特性，如构件表面是否有裂缝、损坏、变形等情况，以及是否有不正常的气味，以避免出现意外情况。

最后，在钢筋混凝土梁挠度测量中，应该使用精度高的仪器，仪器的功能也要先进，以便更准确的测量挠度，从而确保测量的准确性。

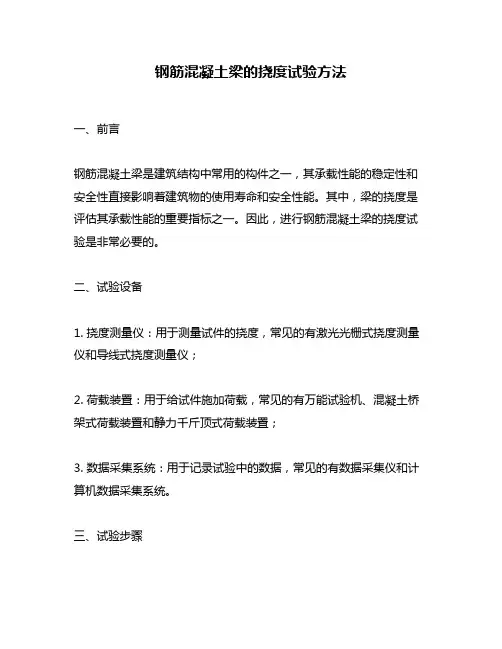

钢筋混凝土梁的挠度试验方法

钢筋混凝土梁的挠度试验方法一、前言钢筋混凝土梁是建筑结构中常用的构件之一，其承载性能的稳定性和安全性直接影响着建筑物的使用寿命和安全性能。

其中，梁的挠度是评估其承载性能的重要指标之一。

因此，进行钢筋混凝土梁的挠度试验是非常必要的。

二、试验设备1. 挠度测量仪：用于测量试件的挠度，常见的有激光光栅式挠度测量仪和导线式挠度测量仪；2. 荷载装置：用于给试件施加荷载，常见的有万能试验机、混凝土桥架式荷载装置和静力千斤顶式荷载装置；3. 数据采集系统：用于记录试验中的数据，常见的有数据采集仪和计算机数据采集系统。

三、试验步骤1. 制备试件：按照设计图纸和标准规范制备完整的钢筋混凝土梁试件，试件的尺寸和布置应符合设计要求和标准规范；2. 安装试件：将试件安装到试验设备上，使其处于水平状态并固定好；3. 荷载施加：按照设计要求和标准规范，给试件施加逐渐增加的荷载，记录下每次施加荷载的大小和时间；4. 挠度测量：在荷载施加的过程中，使用挠度测量仪对试件的挠度进行实时测量，并记录下测量结果；5. 数据处理：将试验中采集的数据进行处理，得出试件在不同荷载下的挠度值和荷载-挠度曲线；6. 结果分析：根据试验结果，进行数据分析和评估，得出试件的承载能力和挠度性能等相关指标。

四、注意事项1. 试件应符合设计要求和标准规范，试验过程中应注意试件的安全性和稳定性；2. 挠度测量仪应校准正常，测量精度应满足试验要求；3. 荷载施加应逐渐增加，不可突然施加大荷载；4. 数据采集应准确可靠，数据处理应符合统计学原理和规范要求；5. 结果分析应综合考虑试验数据和实际工程情况，得出科学合理的结论。

五、总结钢筋混凝土梁的挠度试验是评估其承载性能的重要手段，试验前应认真准备和选择试验设备，试验过程中应注意安全和稳定性，试验结果应科学合理并得出科学结论。

通过试验结果的分析和评估，可以为实际工程提供有力的技术支持和参考依据。

混凝土梁挠度检测方法研究

混凝土梁挠度检测方法研究一、前言混凝土梁是工程中常见的结构构件，在使用过程中，由于受到荷载的作用，会产生挠度，若挠度过大会影响梁的结构安全性。

因此，对混凝土梁挠度进行检测具有重要意义，可以及时发现梁的挠度异常情况，采取相应的措施，保障结构安全。

二、混凝土梁挠度检测方法1. 挠度计法挠度计法是最为常用的混凝土梁挠度检测方法之一。

该方法通过在混凝土梁上安装挠度计，测量梁在荷载作用下的挠度情况。

在实际检测中，可以选择静态或动态测量方式。

其中，静态测量方式适用于小荷载下的检测，动态测量方式适用于大荷载下的检测。

2. 激光测距法激光测距法是一种非接触式的混凝土梁挠度检测方法。

该方法通过在混凝土梁两端分别安装激光器和接收器，利用激光测距技术测量梁在荷载作用下的挠度情况。

与挠度计法相比，激光测距法可以避免传感器的接触干扰，具有更高的精度和可靠性。

3. 数字图像处理法数字图像处理法是近年来发展起来的一种混凝土梁挠度检测方法。

该方法通过在混凝土梁上安装相机，并采用数字图像处理技术对梁在荷载作用下的变形情况进行分析，从而得出梁的挠度情况。

与传统的挠度计法和激光测距法相比，数字图像处理法可以实现对整个梁体的挠度检测，具有更高的实时性和准确性。

三、混凝土梁挠度检测方法的应用1. 桥梁工程桥梁工程中，混凝土梁挠度的检测对于保障桥梁的安全运行至关重要。

通过对桥梁混凝土梁的挠度检测，可以及时发现梁体的变形情况，采取相应的维修和加固措施，保障桥梁的结构安全和稳定性。

2. 建筑工程在建筑工程中，混凝土梁挠度的检测可以用于评估建筑物的结构安全性。

通过对建筑物混凝土梁的挠度检测，可以发现梁体的变形情况，评估建筑物结构的稳定性，及时采取维修和加固措施，保障建筑物的安全运行。

3. 其他工程除桥梁和建筑工程外，混凝土梁挠度检测在其他工程中也有着广泛的应用。

例如，混凝土梁挠度检测可以用于评估道路、隧道、堤坝等工程的结构安全性，保障工程的正常运行和使用安全。

混凝土梁挠度测试方法

混凝土梁挠度测试方法一、概述梁的挠度是评估其刚度和承载力的重要指标之一。

混凝土梁挠度测试方法是通过对梁的弯曲试验来测量其挠度，从而评估梁的性能。

本文将介绍混凝土梁挠度测试的方法和步骤。

二、设备和材料1. 试验机：用于施加负载并记录荷载和挠度数据的机器。

根据需要，可以使用电子试验机或液压试验机。

2. 混凝土梁样品：用于测试的混凝土梁样品应符合相关标准，常用的尺寸为100×100×400mm或150×150×600mm。

3. 测量仪器：用于测量梁的尺寸和挠度的仪器。

应包括卡尺、游标卡尺、激光测距仪、数字显微镜和位移传感器等。

4. 其他材料：测量仪器的支架、安装夹具和数据采集器等。

三、实验步骤1. 准备工作（1）检查试验机是否正常工作，并进行标定。

（2）准备混凝土梁样品，并检查其尺寸和表面质量。

（3）设置测量仪器并进行标定，以确保其准确性。

2. 安装混凝土梁样品（1）在试验机上安装混凝土梁样品，并将其完全固定。

（2）在混凝土梁样品的两端安装位移传感器，并将其连接到数据采集器上。

（3）调整支架和安装夹具，使其支撑混凝土梁样品并保持水平。

3. 施加荷载（1）按照标准程序施加荷载，以产生梁的挠度。

（2）记录荷载和挠度数据，并在每次荷载增加时记录数据。

（3）在达到最大荷载后，逐步减小荷载，记录荷载和挠度数据。

4. 数据处理（1）将荷载和挠度数据转换为荷载-挠度曲线。

（2）计算梁的挠度，包括中间挠度、跨中挠度和末端挠度等。

（3）根据标准要求，评估梁的性能，包括弹性模量、极限荷载、挠度与荷载的关系等。

四、注意事项1. 混凝土梁样品应符合相关标准，并在测试前进行检查和处理。

2. 测量仪器应进行标定，并在测试过程中保持准确。

3. 在施加荷载时，应注意保护混凝土梁样品，以避免损坏或破裂。

4. 在数据处理中，应注意计算公式和单位的一致性。

5. 在整个测试过程中，应按照标准程序进行，以保证结果的可靠性。

混凝土梁挠度检测方法

混凝土梁挠度检测方法一、引言混凝土梁是建筑工程中常用的结构元素，其强度和刚度对于整个工程结构的稳定性和安全性起着至关重要的作用。

但是，由于混凝土材料本身的物理特性和施工过程中的一些影响因素，混凝土梁会出现挠度问题。

因此，在工程结构验收和维护过程中，混凝土梁的挠度检测变得必不可少。

本文将介绍混凝土梁挠度检测的方法，包括静载试验法、动态反射法和激光测距法等。

二、静载试验法静载试验法是混凝土梁挠度检测中最为常用的方法之一，其基本原理是通过在混凝土梁上施加一定的荷载，测量荷载下梁的挠度，从而确定梁的刚度和弹性模量。

具体操作步骤如下：1. 准备工作首先，需要准备一组适当的荷载，以及测量梁的长度、宽度、高度等参数。

同时，还需要准备好测量仪器，例如位移计、应变计等。

2. 施加荷载将荷载均匀地分布在混凝土梁上，逐渐增加荷载大小，直至荷载达到预定值为止。

在施加荷载的过程中，需要及时记录下荷载与挠度之间的关系。

3. 测量挠度在荷载施加到预定值后，需要用位移计或应变计等测量仪器测量梁的挠度，记录下荷载下梁的挠度值。

4. 分析数据将施加荷载的过程中记录的荷载与挠度数据进行整理和分析，计算出梁的刚度和弹性模量。

根据计算结果，评估混凝土梁的质量和强度等参数。

三、动态反射法动态反射法是一种无损检测方法，也是混凝土梁挠度检测中的重要方法之一。

其基本原理是通过在混凝土梁上用锤敲击，产生动态载荷，测量梁的振动响应，从而确定梁的刚度和弹性模量。

具体操作步骤如下：1. 准备工作首先，需要准备好一组适当的锤子和传感器，例如加速度计、位移计等。

同时，还需要准备好数据采集软件和计算机等设备。

2. 敲击梁面用锤子在混凝土梁的表面敲击，产生动态载荷。

在敲击的过程中，需要保证敲击的位置均匀、力度适当，以及敲击频率稳定。

3. 测量振动响应在敲击梁面的同时，需要用加速度计、位移计等传感器测量梁的振动响应。

将测量到的数据记录下来。

4. 分析数据将测量到的振动响应数据进行整理和分析，计算出梁的刚度和弹性模量。

混凝土梁的挠度试验方法

混凝土梁的挠度试验方法一、前言混凝土梁是建筑中常用的结构元件，其强度和刚度是保证建筑物安全的重要因素。

然而，在长期使用过程中，混凝土梁会出现一定程度的变形，如挠度等，这会对建筑物的正常使用造成影响。

因此，在设计和施工混凝土梁时，需要对其进行挠度试验以评估其变形性能。

本文将介绍混凝土梁的挠度试验方法，包括试验设备、试验步骤、试验数据处理等方面，以供工程技术人员参考。

二、试验设备1.混凝土梁试件：试件的尺寸和配筋应符合当地规范要求，常见的试件尺寸包括100mm×100mm×500mm、150mm×150mm×750mm 等。

试件制备时应注意保证混凝土的均匀性和致密性。

2.试验机：挠度试验需要使用万能试验机，常见的规格有100kN、200kN等。

试验机应具有稳定的加载速度和力测量系统，以确保试验数据的准确性。

3.试验测量设备：试验中需要使用挠度计和应变计等设备，以测量试件变形情况和应力变化情况。

4.辅助设备：试验中还需要使用支撑架、调整螺母等辅助设备，以保证试件的稳定性和试验过程的顺利进行。

三、试验步骤1.试件准备：将混凝土梁试件按照规定尺寸和配筋制备好，并在试件两端固定挠度计和应变计等试验测量设备。

2.试件支撑：将试件放置在试验机的支撑架上，并调整试件的水平度和位置，使其处于稳定状态。

3.预载荷：在试件上施加一定的预载荷，以保证试件的稳定性和减小试验误差。

4.加载：在试件上施加一定的力，以产生弯曲应力，从而引起试件的挠度变形。

加载过程中，要保持加载速度的稳定性，并记录试件的挠度和应变等数据。

5.卸载：在试件产生一定的挠度后，停止加载并卸载试件，记录试件的挠度和应变等数据。

6.重复加载：依次重复加载和卸载试件，每次加载时增加一定的力，直至试件破坏或达到规定的试验次数为止。

四、试验数据处理1.计算试件的挠度：根据试件上挠度计的读数，计算试件的挠度，常用的计算公式为：δ=(L-L0)/L0×100%其中，L为试件在加载时的长度，L0为试件在未受力时的长度。

混凝土梁跨中挠度标准

混凝土梁跨中挠度标准一、前言混凝土梁是建筑工程中常用的构件，用于支撑和承载上部结构的荷载。

在使用过程中，由于受到荷载作用和温度变化等因素的影响，混凝土梁的跨中挠度会发生变化，这对建筑结构的安全和使用寿命产生了重要影响。

因此，为保证混凝土梁的质量和使用效果，需要对混凝土梁跨中挠度进行标准化管理。

二、跨中挠度的定义和测量方法1. 跨中挠度的定义混凝土梁跨中挠度是指在荷载作用下，混凝土梁在跨中处产生的挠曲变形。

它是一个重要的性能指标，能反映混凝土梁的刚度和强度。

2. 测量方法混凝土梁跨中挠度的测量方法主要有两种：静力测量法和动力测量法。

静力测量法是通过在混凝土梁上放置静载荷并测量梁的挠度来确定跨中挠度的大小。

这种方法比较准确，但需要较长的时间和专业的设备。

动力测量法是通过在混凝土梁上施加冲击荷载，并测量梁的自由振动响应来确定跨中挠度的大小。

这种方法操作简单，但精度相对较低。

三、混凝土梁跨中挠度的标准值混凝土梁跨中挠度的标准值应根据混凝土梁的设计要求和使用环境来确定。

一般来说，标准值应满足以下要求：1. 标准值应不大于设计值的1/250，以保证混凝土梁在使用过程中的稳定性和安全性。

2. 标准值应考虑混凝土梁的强度等级、截面形状、支座形式、跨度等因素。

一般来说，混凝土梁的强度等级越高、截面形状越大、支座形式越稳定、跨度越小，其跨中挠度的标准值应越小。

3. 标准值应考虑混凝土梁的使用环境，如温度变化、湿度变化、荷载变化等因素。

在恶劣环境下，标准值应相应调整。

4. 标准值应根据混凝土梁的实际使用情况进行调整。

如混凝土梁用于高速公路桥梁，标准值应严格控制；如混凝土梁用于住宅建筑，标准值可以适当放宽。

四、混凝土梁跨中挠度的评定标准混凝土梁跨中挠度的评定标准应根据跨中挠度的实际测量结果和标准值进行评定。

一般来说，评定标准应满足以下要求：1. 跨中挠度小于等于标准值的，评定为合格。

2. 跨中挠度大于标准值但小于等于设计值的，评定为基本合格，需要进行修补或加固。

混凝土梁挠度检测技术规程

混凝土梁挠度检测技术规程一、前言混凝土梁作为建筑工程中常用的一种结构形式，其挠度是评估其结构安全性的重要指标之一。

因此，混凝土梁挠度检测技术规程的编制对于确保建筑工程的结构安全具有重要意义。

本技术规程主要介绍混凝土梁挠度检测的技术细节和操作流程，以确保检测数据的准确性和可靠性。

二、检测设备1. 振动式激光位移传感器：用于测量混凝土梁的挠度。

2. 支架：用于支撑传感器，确保传感器能够准确测量混凝土梁的挠度。

3. 数据采集器：用于收集传感器输出的数据，以便后续数据处理和分析。

4. 电缆和电池：用于连接传感器和数据采集器，以及为传感器供电。

三、检测前准备工作1. 确定检测位置：根据混凝土梁的设计图纸，确定检测位置和测量点。

2. 清理检测位置：将检测位置的表面清理干净，以便传感器能够贴合混凝土梁表面测量挠度。

3. 安装支架：根据检测位置的实际情况，安装支架以支撑传感器。

4. 安装传感器：将传感器固定在支架上，并将传感器与数据采集器连接。

5. 检查传感器：检查传感器是否正常工作，以确保测量数据的准确性。

四、检测操作流程1. 将传感器贴合混凝土梁表面，并将数据采集器连接到电缆和电池。

2. 打开数据采集器，并根据采集器的说明书设置参数。

3. 等待一段时间，直到采集器收集到足够的数据。

4. 关闭数据采集器，并将数据导出到计算机或其他存储设备中。

5. 对导出的数据进行处理和分析，计算出混凝土梁的挠度。

6. 根据计算结果，判断混凝土梁结构是否安全，并作出相应的处理和调整。

五、注意事项1. 传感器的安装位置应该准确无误，以确保测量数据的准确性。

2. 传感器应该贴合混凝土梁表面，以避免外界干扰。

3. 数据采集器应该设置正确的参数，以确保数据的准确采集和处理。

4. 检测过程中应该避免外界干扰，以确保数据的可靠性。

5. 检测完成后，应该对数据进行处理和分析，以便作出正确的结论和决策。

六、总结混凝土梁挠度检测技术规程是建筑工程中的重要环节，其准确性和可靠性对于保障建筑工程的结构安全具有重要意义。

混凝土梁的挠度检测方法

混凝土梁的挠度检测方法一、前言混凝土梁是建筑中常用的结构构件之一，其承载能力对建筑的安全性至关重要。

为了保证混凝土梁结构的安全性和可靠性，需要对其进行挠度检测。

本文将介绍混凝土梁的挠度检测方法，供相关从业人员参考。

二、挠度检测的重要性挠度是衡量混凝土梁结构变形程度的重要参数，直接关系到结构强度和可靠性。

在混凝土梁的使用过程中，受到荷载作用后，结构会出现弯曲变形，这种变形导致梁的挠度增大，进而影响其承载能力。

如果挠度过大，超过了对结构的设计要求，将会对结构的安全性和可靠性产生严重的影响。

因此，对混凝土梁的挠度进行检测是非常必要的。

三、挠度检测的方法挠度检测的方法有多种，常用的主要有静态方法和动态方法。

下面将详细介绍这两种方法。

1.静态方法静态方法是指通过在混凝土梁两端施加一定荷载后，测量梁的挠度值来进行检测。

静态方法主要有两种，即静载法和动载法。

(1) 静载法静载法是指在混凝土梁两端施加一定的静态荷载，从而测量梁的挠度值。

具体步骤如下：1）选取荷载根据混凝土梁的设计参数和实际情况，选取适当的荷载，并将其均匀施加在混凝土梁两端。

2）测量挠度在荷载施加后，使用激光位移传感器或者电子测量仪等设备测量混凝土梁的挠度值。

3）计算挠度根据测得的数据，计算混凝土梁的挠度值，从而判断梁的承载能力是否满足设计要求。

(2) 动载法动载法是指在混凝土梁两端施加一定的动态荷载，从而测量梁的挠度值。

具体步骤如下：1）选取荷载根据混凝土梁的设计参数和实际情况，选取适当的荷载，并将其均匀施加在混凝土梁两端。

2）测量振动在荷载施加后，使用振动传感器等设备测量混凝土梁的振动频率和振幅。

3）计算挠度根据测得的数据，计算混凝土梁的挠度值，从而判断梁的承载能力是否满足设计要求。

2.动态方法动态方法是指通过对混凝土梁施加一定的动态荷载，利用激光速度测量仪或其他设备测量梁的振动响应，从而计算出其挠度。

动态方法主要有频响法和自由振动法。

(1) 频响法频响法是指在混凝土梁的一端施加一个短时、高能的冲击荷载，测量在另一端的振动响应，从而得到梁的动态特性，进而计算出其挠度。

混凝土梁挠度检测标准及其影响因素

混凝土梁挠度检测标准及其影响因素一、前言混凝土梁是建筑结构中常用的构件之一，其挠度是衡量其承载能力和稳定性的重要指标。

因此，对混凝土梁挠度的检测和评估是建筑结构安全性的重要保障。

本文旨在探讨混凝土梁挠度检测标准及其影响因素，以期提高建筑结构的安全性。

二、混凝土梁挠度检测标准1. 检测方法（1）静载试验法：采用静载试验机对混凝土梁进行加荷，记录荷载与挠度的关系，计算出混凝土梁的挠度。

（2）振动加速度法：将加速度传感器固定在混凝土梁上，通过振动加速度测量的方法计算出混凝土梁的挠度。

（3）激光位移法：利用激光位移传感器对混凝土梁进行位移测量，计算出混凝土梁的挠度。

2. 检测标准（1）混凝土梁挠度应符合《建筑结构设计规范》（GB 50009）规定的极限挠度要求。

（2）根据混凝土梁的结构类型和使用要求，应制定相应的挠度检测标准。

（3）对于新建混凝土梁，应进行验收检测，检测结果应符合设计要求和相关规范标准。

（4）对于已使用的混凝土梁，应定期进行检测，及时发现并处理挠度异常情况，确保建筑结构的安全性。

三、混凝土梁挠度影响因素1. 混凝土材料的质量：混凝土梁的强度和韧性对其挠度有很大影响。

如果混凝土强度不足或韧性不够，将会导致混凝土梁的挠度超标。

2. 钢筋的数量和布置：钢筋的数量和布置对混凝土梁的抗弯能力和刚度有很大影响。

如果钢筋数量不足或布置不合理，将会导致混凝土梁的挠度超标。

3. 梁截面形状和尺寸：混凝土梁的截面形状和尺寸对其承载能力和刚度有很大影响。

如果混凝土梁截面形状和尺寸不合理，将会导致混凝土梁的挠度超标。

4. 荷载大小和分布：荷载大小和分布对混凝土梁的挠度有很大影响。

如果荷载大小超过混凝土梁的承载能力或荷载分布不均匀，将会导致混凝土梁的挠度超标。

5. 温度和湿度变化：温度和湿度变化对混凝土梁的收缩和膨胀有很大影响。

如果温度和湿度变化过大或频繁，将会导致混凝土梁的挠度超标。

四、结论混凝土梁挠度检测是建筑结构安全性的重要保障，应按照相关标准进行检测和评估。

混凝土梁的挠度检测标准

混凝土梁的挠度检测标准一、前言混凝土梁的挠度检测是混凝土结构工程中一个重要的环节，它能够有效评估混凝土结构的强度和稳定性，以及预测其未来的使用寿命。

本文将从测量方法、测量仪器、测量数据处理等方面详细介绍混凝土梁挠度检测标准。

二、测量方法1.测量位置混凝土梁的挠度测量应该在梁的自由端和支座之间进行。

如果梁的自由端和支座之间存在支撑点，则应该在这些支撑点处进行测量。

在测量时，应该保证测量位置的平直和无杂物。

2.测量仪器目前市场上主要有两种测量仪器：激光位移传感器和光纤光栅传感器。

其中，激光位移传感器测量范围小，适用于小尺寸混凝土梁的挠度测量。

而光纤光栅传感器测量范围大，适用于大尺寸混凝土梁的挠度测量。

3.测量步骤（1）安装传感器将传感器安装在测量位置上，并保证传感器的方向与梁的挠度方向相同。

（2）校准传感器根据传感器的使用说明书进行校准，以保证测量结果的准确性。

（3）进行测量在进行测量前，应该将测量仪器打开并进行预热。

然后，按照测量仪器的使用说明进行测量，并记录测量数据。

三、测量数据处理1.测量数据的准确性在进行混凝土梁挠度测量时，应该注意以下几点，以保证测量数据的（1）传感器安装位置应该平直且无杂物。

（2）传感器安装方向应该与梁的挠度方向相同。

（3）传感器的使用应该符合使用说明书的要求。

2.测量数据的处理（1）数据分析对测量数据进行分析，获取梁的挠度情况。

（2）数据处理将测量数据进行处理，计算梁的挠度值，并进行比较分析。

（3）数据报告根据测量数据和处理结果，撰写测量报告，评估混凝土梁的强度和稳定性。

混凝土梁挠度检测是混凝土结构工程中的一个重要环节。

在进行测量时，应该注意测量位置的平直和无杂物，传感器的安装方向和使用要求，以及测量数据的准确性。

在测量数据处理方面，应该进行数据分析、处理和报告，以评估混凝土梁的强度和稳定性。

混凝土梁板挠度检测技术规程

混凝土梁板挠度检测技术规程一、前言混凝土梁板在使用过程中，由于外界荷载作用、温度变化、湿度变化等因素的影响，会产生一定的挠度。

若挠度过大，会导致结构破坏，影响结构的安全性和使用寿命。

因此，对混凝土梁板挠度进行检测，是保障结构安全的重要措施之一。

本技术规程旨在制定出一套混凝土梁板挠度检测的详细技术规范，以确保检测结果的准确性和可靠性。

二、检测工具及材料1. 挠度计：精度不低于0.01mm，量程应大于被测点挠度；2. 摄像头：用于记录挠度读数；3. 传感器：用于自动记录温度和湿度数据；4. 电脑：用于数据处理和分析；5. 其他辅助工具：如脚手架、梯子、电缆等。

三、检测前的准备工作1. 检测前应进行现场勘察，确定被测梁板的尺寸、结构形式、受力状况等信息；2. 清理被测梁板表面的尘土和杂物，保证测点清晰；3. 在被测点附近设置脚手架或梯子，方便检测。

四、检测步骤1. 安装挠度计：按照测点位置和数量，安装挠度计，保证挠度计的垂直度和水平度，确保测量准确；2. 数据采集：在检测前，应先进行温度和湿度的数据采集，并保存数据；3. 数据记录：对于每一个测点，应记录下挠度计的读数，并用摄像头记录下实时的读数；4. 测量时间：对于长期使用的混凝土梁板，应每年进行至少一次挠度测量，对于新建的混凝土梁板，应在荷载作用后进行挠度测量；5. 数据处理：将采集到的数据进行处理和分析，得到挠度的数值和变化趋势。

五、挠度测量误差及处理方法1. 挠度计测量误差：挠度计测量误差主要来自于挠度计的精度和测量位置的误差。

为了降低误差，应选择精度高的挠度计，并在安装时保证测量位置准确；2. 温度和湿度测量误差：温度和湿度的变化会对挠度产生影响，因此测量误差也会影响挠度的准确度。

对于传感器测量误差，可以采用多个传感器同时测量，并取平均值来减小误差；3. 数据处理误差：数据处理误差主要来自于数据的质量和处理方法。

处理数据时，应根据测点位置和测量时间等因素进行筛选和去除异常值。

混凝土梁挠度测量方法

混凝土梁挠度测量方法一、引言混凝土梁是建筑结构中常用的梁型材料，其挠度测量是重要的结构安全评估和监测手段。

本文将介绍混凝土梁挠度测量方法。

二、测量原理混凝土梁挠度测量是通过测量梁的挠度来评估梁的结构安全性能的一种方法。

在施加一定载荷下，梁会发生挠度变形，挠度变形与载荷大小和梁的刚度有关。

通过测量梁的挠度，可以计算出梁的刚度，从而评估梁的结构安全性能。

三、测量设备1. 激光位移传感器：激光位移传感器是一种高精度的位移传感器，能够测量物体在三维空间内的位移变化。

激光位移传感器通过激光束测量物体表面的位移变化，其测量精度高、响应速度快、使用方便。

2. 负载传感器：负载传感器是一种测量载荷大小的传感器，通常采用压电传感器或应变计等原理来测量载荷大小。

负载传感器通常需要与数据采集器配合使用，可以实时测量载荷大小。

3. 数据采集器：数据采集器是一种用于采集传感器数据的设备，通常包括模拟信号输入接口、数字信号输入接口、数据存储器、通信接口等部分，可以将传感器采集到的信号转换成数字信号，并将其存储在数据存储器中。

四、测量方法1. 实验准备（1）准备混凝土梁：选择一根长度为3m、截面为300mm×300mm 的混凝土梁作为实验对象，检查梁的表面是否平整、无裂缝，并在梁的两端各打一个固定孔。

（2）安装激光位移传感器：在梁的中央位置安装一个激光位移传感器，将传感器与电源、数据采集器连接。

（3）安装负载传感器：在梁的两端各安装一个负载传感器，将传感器与电源、数据采集器连接。

（4）连接数据采集器：将激光位移传感器、负载传感器与数据采集器连接，并将数据采集器与计算机连接。

2. 实验操作（1）施加载荷：在混凝土梁中央位置施加一个静载荷，使梁发生挠度变形。

（2）测量挠度：在施加载荷的同时，使用激光位移传感器测量梁的挠度变形，并记录数据。

（3）测量载荷：在施加载荷的同时，使用负载传感器测量梁的载荷大小，并记录数据。

（4）卸载：卸载载荷，将混凝土梁恢复到原始状态。

混凝土梁挠度检测方法标准

混凝土梁挠度检测方法标准一、前言混凝土梁是建筑中常用的承重构件，其性能的稳定性和可靠性直接影响到建筑的安全性能。

在使用过程中，混凝土梁可能会发生挠度变形，从而导致其承载能力下降，甚至发生破坏，给建筑带来安全隐患。

因此，对混凝土梁的挠度进行检测成为建筑工程中必不可少的一项工作。

本标准旨在规范混凝土梁挠度检测的方法和流程，提高检测的准确性和可靠性。

二、适用范围本标准适用于混凝土梁的挠度检测，包括静载试验和动态试验两种方法。

三、术语和定义1. 混凝土梁：建筑中常用的承重构件，由混凝土制成。

2. 挠度：指混凝土梁在受力后的变形程度。

3. 静载试验：指在静止状态下对混凝土梁进行试验。

4. 动态试验：指在振动状态下对混凝土梁进行试验。

四、设备和工具1. 静载试验：静载试验机、传感器、数据采集器、计算机等。

2. 动态试验：动态荷载发生器、加速度计、计算机等。

五、试验前准备1. 检查设备和工具是否完好，并进行调试。

2. 对试验梁进行清洁和检查，确保试验梁表面无裂缝、孔洞等缺陷。

3. 根据试验梁的尺寸和受力方式选择相应的试验方法。

4. 在试验梁上标注测量点，并确定测量点的位置和数量。

六、试验方法1. 静载试验（1）在试验梁上施加一定的荷载，测量荷载下试验梁的挠度，记录荷载-挠度曲线。

（2）依照荷载-挠度曲线的要求，逐渐增大荷载，直至试验梁发生破坏。

（3）根据荷载-挠度曲线计算出试验梁的弹性模量、极限荷载和挠度。

2. 动态试验（1）在试验梁上施加一定的动态荷载，测量荷载下试验梁的振动加速度。

（2）依照动态荷载的要求，逐渐增大荷载，直至试验梁发生破坏。

（3）根据振动加速度的曲线计算出试验梁的弹性模量、极限荷载和挠度。

七、数据处理1. 对试验数据进行处理，得出试验梁的弹性模量、极限荷载和挠度。

2. 根据试验结果判断试验梁的安全性能，确定是否需要加固或更换试验梁。

八、试验报告1. 试验报告应包括试验梁的基本情况、试验方法、试验结果和数据处理过程等内容。

混凝土梁的跨中挠度检测方法

混凝土梁的跨中挠度检测方法一、前言混凝土梁承担着建筑物的重要结构作用，其承载能力和稳定性是建筑物安全的重要保障。

而混凝土梁跨中挠度的大小直接关系到梁的承载能力，因此对混凝土梁的跨中挠度进行检测是非常必要的。

本文将介绍混凝土梁的跨中挠度检测方法，包括检测仪器的选择、检测步骤、数据处理等方面。

希望能对相关工程技术人员提供一些帮助。

二、检测仪器的选择1. 挠度计：挠度计是一种测量物体挠度的仪器。

目前市场上有许多不同类型的挠度计，如光电式挠度计、电阻应变式挠度计等。

在选择挠度计时，应根据具体的检测要求和条件进行选择。

2. 激光扫描仪：激光扫描仪是一种高精度、非接触式的三维测量仪器。

它可以对被测物体进行全方位的扫描，从而获得物体表面的三维坐标数据。

激光扫描仪具有高精度、高效率、无需接触等优点，适合于对大型混凝土梁进行跨中挠度测量。

3. 振动传感器：振动传感器是一种用于测量物体振动的仪器，可以测量物体的振幅、频率、相位等参数。

在混凝土梁的跨中挠度检测中，振动传感器可以用来测量梁的自由振动频率和振动幅度。

三、检测步骤1. 准备工作：在进行混凝土梁跨中挠度检测前，需要对检测仪器进行校准和检查，确保其正常运行。

同时，需要对被测混凝土梁进行清理和检查，确保其表面平整、无裂缝、无松动等问题。

2. 安装挠度计：将挠度计安装在被测混凝土梁上，通常是在梁的两端各安装一个挠度计，用来测量梁的挠度变化。

安装时应确保挠度计与梁表面接触良好，且位置准确。

3. 进行自由振动测试：在挠度计安装完成后，可以进行自由振动测试。

将混凝土梁轻轻扰动，使其自由振动，并记录振动频率和振动幅度。

通过自由振动测试可以确定梁的自然振动频率，为后续的强制振动测试提供基础数据。

4. 进行强制振动测试：强制振动测试是混凝土梁跨中挠度检测的核心步骤。

在测试过程中，需要使用激光扫描仪或振动传感器等仪器，对梁的挠度进行测量，并记录数据。

测试时需要进行多次强制振动，以获得更为准确的数据。
