英寸与公制对照表
DN、英寸、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
流体种类应用场合管道种类平均流速备注$ e, W& L8 c2 n F$ b' c& {. Z水一般给水主压力管道2-3低压管道0.5-1 6 @+ R3 Y5 r' U; x泵进口0.5-2.0泵出口 1.0-3.0工业用水离心泵压力管3-4 9 ^, v' ^ S: g8 a" y离心泵吸水管DN250 1-2DN250 1.5-2.5 , @4 K- O$ m9 l5 a% N往复泵压力管 1.5-2往复泵吸水管<1给水总管 1.5-3排水管0.5-1.0冷却冷水管 1.5-2.5 * D- M* a+ [: D% I热水管1-1.5凝结凝结水泵吸水管0.5-1 0 I8 b# e" |% ^1 S凝结水泵出水管1-2 6 b7 J) S7 `' B自流凝结水管0.1-0.3 . |0 D: o/ ~2 I! k一般液体低粘度 1.5-3.0高粘度液体粘度50mPa.s DN25 0.5-0.9 / s \# F; n) SDN50 0.7-1.0DN100 1.0-1.6 * M- L1 ~$ e; J/ Z# ~! A$ d粘度, s0 \ ?6 z: O6 E7 p6 E100mPa.s DN25 0.3-0.6 9 f* j6 j# ^ _DN50 0.5-0.7 1 {/ F' F% i, j4 Y+ cDN100 0.7-1.0 3 T" j3 ? F: R x0 ?- GDN200 1.2-1.6 6 V) N( o" @" J1 L/ r% `0 j& o0 p 粘度* J8 n* c. b$ K4 E1000mPa.s DN25 0.1-0.2 / @4 g2 }- o1 P* }3 F- GDN50 0.16-0.25 ; l: H, `3 K; I5 b; zDN100 0.25-0.35DN200 0.35-0.55 3 {2 d! A N3 I气体低压10-20 " `7 R2 Q3 `0 b( Q% ?) {8 M高压8-15 20-30MPa排气烟道2-7 ' i' C7 g7 s% E, E& w6 O. q. o压缩空气压气机压气机进气管-10压气机输气管-20 2 \0 N0 r4 ?# C- b一般情况DN<50 <8 5 \$ D9 F% ?- z2 p" n8 E- h$ cDN>70 <15 3 K: N: G% A2 G+ A6 j @6 c0 ^饱和蒸汽锅炉、汽轮机DN<100 15-30DN=100-200 25-35DN>200 30-40过热蒸汽锅炉、汽轮机DN<100 20-40 & V5 Q: m0 A* w sDN=100-200 30-50DN>200 40-60总数不是很多，有些是设备上自带的，比如储罐、潜液泵、加液机。
管道英制与公制对照表
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 厘米(公分)。
英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“寸”。
英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据壁厚相当于无缝公称直径英寸外径近似内径管普厚/加厚mm＂mm mm mm mm154分1522206分2025251寸2543232寸3243840寸484045502寸60505770寸7076803804/8910041141064/10812551401315/133150********/159200821920762192501027325972733001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975?管道尺国际寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"???20"???26"303032"383538"4548"5560"7076"8589"?????? 100A4"110114"140140"160165"?216"?267"?318"???378 400A16"???429 450A18"???480 500A20"???532 550A22"???? 600A24"???635 650A26"?????? 700A28"?。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管
径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2.
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15 mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。
精品文档word文档可以编辑！谢谢下载！。

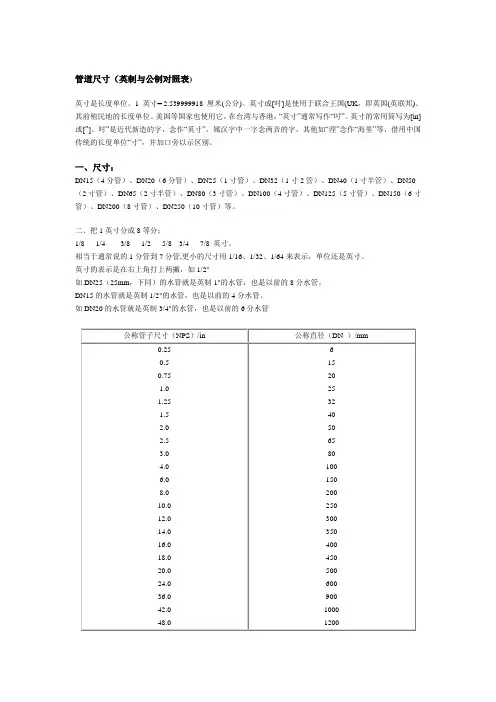

公称直径与英寸对照表
管道尺寸（英制与公制对照表)
英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]。
吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分；
1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter).这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm）及英制（inch)的区分，所以有下列的称呼方法。
1。
以公制(mm)为基准，称 DN （metric unit)公制单位
2. 以英制(inch)为基准,称NB（inch unit)英寸单位
3. DN （nominal diameter公称内径），NB （nominal bore公称内径)，OD （outside diameter外径）
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"—-—管径12。
5mm6
分管3\4"———管径19mm1吋管1”--—管径25。
4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2。
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸,在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径,大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应;所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12。
7mm=半寸，6分=19.05mm=3/4寸。
管道尺寸(英制与公制对照表)
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 2220A 3/4" 27.2/28.5 26 27.0-27.6 2625A 1" 34.0 30 28.24 30 32 34.0-34.7 3432A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 4840A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 6050A 2" 60.6 57.0 54.05 55 60 60.0-61.1 7665A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 8980A 3" 89.1 88.9 79.85 85 89 89.0-90.5 9890A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

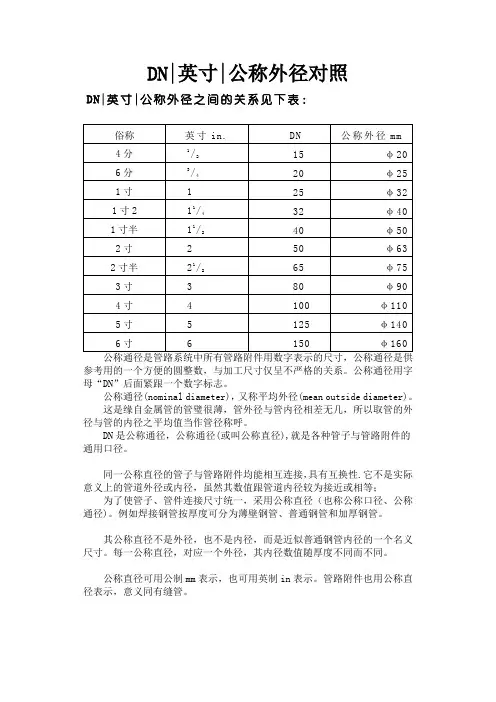

DN、英寸、公称外径对照
DN|英寸|公称外径对照 DN|英寸|公称外径之间的关系见下表：俗称英寸in.公称通径DN公称外径mm4分1/2DN 15φ206分3/4DN 20φ251寸1DN 25φ321寸211/4DN 32φ401寸半11/2DN 40φ502寸2DN 50φ632寸半21/2DN 65φ753寸3DN 80φ904寸4DN 100φ1105寸5DN 125φ1406寸6DN 150φ1608寸8DN 200φ219公称通径DN是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outsidediameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter) ，又称平均外径(mean outside diameter) 。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称DN (metric unit) 公制单位
2. 以英制(inch)为基准，称NB(inch unit) 英寸单位
3. DN (nominal diameter 公称内径)，NB (nominal bore 公称内径)，OD
(outside diameter 外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4 分管外径有多种。
4 分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm寸管1"--- 管径
二、换算方法：
1.4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2 英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm 20mm 25mr p 8分为一寸，所以4分、6分管又称为1/2、3/4 ；20mn对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4 分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表。
管径公制及英制的对照表
管径公制及英制的对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】管径公制及英制的对照表公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英寸单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD(outside diameter外径)英制管径和公制管径的换算方法一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径二、换算方法：1. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表1英寸=8英分=，4分==半寸，6分==3/4寸。
DN、英寸、公称外径对照
DN|英寸|公称外径对照DN|英寸|公称外径之间的关系见下表：参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。
例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，意义同有缝管。
DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm。
管径公制英制对照表及常用尺寸转换
1.以公制(mm)为基准，称DN(metricunit)公制单位
2.以英制(inch)为基准，称NB(inchunit)英寸单位
3.DN(nominaldiameter公称内径)，NB(nominalbore公称内径)，OD(outsidediameter外径)
长度单位换算：
1千米（公里）=2市里0.6241英里=0.540海里
1米=3市尺=3.281英尺
1海里=1.852千米（公里）=3.704市里=1.150英里
1市尺=0.333米=1.094英尺
1英里=1.609千米（公里）=3.219市里
1英尺=12英寸=0.914市尺
1平方千米（平方公里）=100公顷=4平方市里.=0.386平方海里1公亩=100平方米=0.15市亩
1公顷=10000平方米=100公亩=15市亩
一千克（公斤）=2市斤=2.205英磅
1市斤=0.5千克（公斤）=1.102英镑
1英磅=16盎司=0.454千克（公斤）=0.907市斤
1升（公制）=1公斤=1六升=1市升=0.220加仑（英制）
1毫升=1西西=0.001升（公制）
1加仑（英制）=4.546升=5.546市升
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。
管道尺寸(英制与公制对照表)
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。
管道英制与公制对照表
管道英制与公制对照表管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 公称管子尺寸(NPS)/in 公称直径(DN)/mm6 15 20 25 32 40 50 65 80 100 1508.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径mm 15 20 25 32 40 50 70 80 100 125 150 200 250 300 350英寸＂ 4分 6分 1寸 1.2寸 1.5寸 2寸 2.5寸 3 4 5 6 8 10 1214外径 mm 21.25 26.75 33.5 42.25 48 60 75.5 88.5 114 140 165 219 273 325 377近似内径mm 15 20 25 32 40 50 70 80 106 131 156 207 259 309壁厚普厚/加厚mm 2.75/3.25 2.75/3.5 3.25/4 3.25/4 3.5/4.25 3.5/4.5 3.75/4.54/4.75 4/5.0 5/5.5 5/5.5 6 7 8 9相当于无缝管mm 22 25 32 38 45 57 76 89 108 133 159 219 273 435 485400 450 500 600 700 80016 18 20 24 28 32426 478 529 630 720 8209 9 9 10 10535 590 640 755 860 975管道尺国际寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20A 3/4" 27.2/28.525A1"34.0 30 32A 1-1/4" 42.7 38 40A 1-1/2" 48.6 44.5 50A 2" 60.6 57.065A 2-1/2" 76.3 76.1 80A 3" 89.1 88.9 90A 3-1/2"101.6100A 4" 114.3 108.0 125A 5" 139.8 133.0 150A 6" 165.2 159.0 200A 8" 216.3 219.0 250A 10" 267.4 267.0 300A 12" 318.5 323.9 350A 14"355.6 368.0 400A 16" 406.4 419.0 450A 18" 457.2 457.2 500A 20" 508.0 508.0 550A 22" 558.8 558.0 600A 24" 609.6 619.0 650A 26" 660.4700A28"711.220 21.5-22.0 22 26 27.0-27.6 26 28.24 30 32 34.0-34.7 34 34.59 35 38 42.0-42.8 48 40.95 45 48 48.0-48.9 60 54.05 55 60 60.0-61.1 76 66.75 70 76 76.0-77.3 89 79.85 85 89 89.0-90.598106.27 110 114 114.0-115.9 118 131.67 140 140 140.0-142.3 144 157.68 160 165 165.0-167.6 170 208.48 216 216.0-218.8 222 260.50 267 267.0-270.1 274 312.11 318 318.0-321.3 326 363.72 378414.52 429 465.32 480 516.94 532 567.74619.35 635。
公制与英制长度换算表
公制与英制长度换算表一、公制到英制Linear Measure 长度1 millimetre 毫米=0.03937 inch 英寸1 centimetre 厘米=10 mm. 毫米=0.3937 inch 英寸1 decimetre 分米=10 cm. 厘米=3.937 inches 英寸1 metre 米=10 dm. 分米=1.0936 yards 码=3.2808 feet 英尺1 decametre 十米=10 m. 米=10.936 yards 码1 hectometre 百米=100 m. 米=109.4 yards 码1 kilometre 千米=1000 m. 米=0.6214 mile 英里1 mile marin 海里=1852 m. 米=1.1500 mile 英里Square Measure 面积1 square centimetre 平方厘米=0.155 sq.inch 平方英寸1 square metre 平方米=1.196 sq.yards 平方码1 are 公亩=100 square metres 平方米=119.6 sq.yards 平方码1 hectare 公顷=100 ares 公亩=2.471 acres 英亩1 square kilometre 平方公里=0.386 e 平方英里Cubic Measure 体积1 cubic centimetre 立方厘米=0.061 cu.inch 立方英寸1 cubic metre 立方米=1.308 cu.yards 立方码Capacity Measure 容积1 millilitre 毫升=0.002 pint (British) 英制品脱1 centilitre 厘升=10 ml. 毫升=0.018 pint 品脱1 decilitre 分升=10 cl. 厘升=0.176 pint 品脱1 litre 升=10 dl. 分升=1.76 pints 品脱1 decalitre 十升=10 l. 升=2.20 gallons 加伦1 hectolitre 百升=100 l. 升=2.75 bushels 蒲式耳1 kilolitre 千升=1000 l. 升=3.44 quarters 八蒲式耳Weight 重量1 milligram 毫克=0.015 grain 谷1 centigram 厘克=10 mg. 毫克=0.154 grain 谷1 decigram 分克=10 cg. 厘克=1.543 grains 谷1 gram 克=10 dg. 分克=15.43 grains 谷1 decagram 十克=10 g. 克=5.64 drams 打兰1 hectogram 百克=100 g. 克=3.527 ounces 盎司1 kilogram 千克=1000 g. 克=2.205 pounds 磅1 ton (metric ton) 吨,公吨=1000 kg. 千克=0.984 (long) ton 长吨, 英吨=1.1023 短吨,美吨英制到公制Linear Measure 长度1 inch 英寸=25.4 millimetres 毫米1 foot 英尺=12 inches 英寸=0.3048 metre 米1 yard 码=3 feet 英尺=0.9144 metre 米1 (statute) mile 英里=1760 yards 码=1.609 kilometres 千米1 nautical mile 海里=1852 m. 米Square Measure 面积1 square inch 平方英寸=6.45 sq.centimetres 平方厘米1 square foot 平方英尺=144 sq.in.平方英寸=9.29 sq.decimetres 平方分米1 square yard 平方码=9 sq.ft. 平方英尺=0.836 sq.metre 平方米1 acre 英亩=4840 sq.yd.平方码=0.405 hectare 公顷1 square mile 平方英里=640 acres 英亩=259 hectares 公顷Cubic Measure 体积1 cubic inch 立方英寸=16.4 cu.centimetres 立方厘米1 cubic foot 立方英尺=1728 cu.in. 立方英寸=0.0283 cu.metre 立方米1 cubic yard 立方码=27 cu.ft. 立方英尺=0.765 cu.metre 立方米Capacity Measure 容积Britich 英制1 pint 品脱=20 fluid oz. 液量盎司=34.68 cu.in. 立方英寸=0.568 litre 升1 quart 夸脱=2 pints 品脱=1.136 litres 升1 gallon 加伦=4 quarts 夸脱=4.546 litres 升1 peck 配克=2 gallons 加伦=9.092 litres 升1 bushel 蒲式耳=4 pecks 配克=36.4 litres 升1 quarter 八蒲式耳=8 bushels 蒲式耳=2.91 hectolitres 百升American dry 美制干量1 pint 品脱=33.60 cu.in. 立方英寸=0.550 litre 升1 quart 夸脱=2 pints 品脱=1.101 litres 升1 peck 配克=8 quarts 夸脱=8.81 litres 升1 bushel 蒲式耳=4 pecks 配克=35.3 litres 升American liquid 美制液量1 pint 品脱=16 fluid oz. 液量盎司=28.88 cu.in. 立方英寸=0.473 litre 升1 quart 夸脱=2 pints 品脱=0.946 litre 升1 gallon 加伦=4 quarts 夸脱=3.785 litres 升Avoirdupois Weight 常衡1 grain 格令=0.065 gram 克1 dram 打兰=1.772 grams 克1 ounce 盎司=16 drams 打兰=28.35 grams 克1 pound 磅=16 ounces 盎司=7000 grains 谷=0.4536 kilogram 千克1 stone 英石=14 pounds 磅=6.35 kilograms 千克1 quarter 四分之一英担=2 stones 英石=12.70 kilograms 千克1 hundredweight 英担=4 quarters 四分之一英担=50.80 kilograms 千克1 short ton 短吨(美吨)=2000 pounds 磅=0.907 tonne 公吨1 (long) ton 长吨(英吨)=20 hundredweight 英担=1.016 tonnes 公吨。
