CA6140车床基本结构ppt课件
课堂小结
1、教师对学生操作情况、工件质量和学生的综合能力情况进 行讲评，以便于有针对性的进行实训教学。 2、教师布置作业：每个学生根据实训过程写一份实训总结， 说明自己的收获和不足，指出今后应该努力的方向。

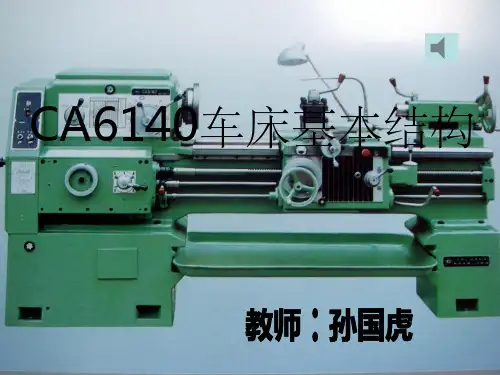

CA6140车床基本结构
.
学习Байду номын сангаас点
❖ 1.了解车床型号、规格、主要部件 的名称和作用。
❖ 2.了解车床各部件传动系统。 ❖ 3.根据需要，按车床铭牌对各手柄
位置进行调整。 ❖ 4.懂得车床维护、保养及文明生产
和安全技术的知识
.
旧课回顾
◆1.车间里都有哪些机床？
答案
答：普通车床，数控车床，牛头刨床， 立式钻床，数控铣床，数控加工中心。
2、其他同学注意认真观察，分析甲、乙两生的操作及说明是 否正确。
3、教师要引领学生进行创新思维，已达到教学效果的最大化。
4、教师根据学生甲、乙的操作简单小结，以便于其他学生掌 握正确的操作。
5、教师时刻注意学生的操作安全。
.
分组练习、巡回指导
学生在教师演示练习和学生代表模仿后，开始 进 行分组练习，教师进行巡回指导。
.
2.床各部分名称及其作用
.
电 皮带 机
传动路线简图2
.
1.主轴箱部分
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置， 可以使主轴得到各种不同的转速。（如下图）
主轴传动路线图
齿轮变速机构动画显示：
②卡盘用来夹持工件，带动工件一起旋转。
③主轴结构（如图）
CA6140车床主轴是一个空心的阶梯轴。 其内孔可用来通过棒料，拆卸顶尖，安装夹紧装 置的杆件。 主轴前端有精密的莫氏锥孔，供安装顶尖或心轴
任务1认识CA6140型车床的结构
任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床，主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。
它具有结构简单、使用方便、加工精度高等特点，被广泛应用于机械制造、航空航天、汽车、军工等行业。
CA6140型车床的主要结构如下：1.主轴箱体：主轴箱体是车床的中心部分，承载着主轴和驱动系统。
它由床身、床架和箱盖组成，具有高刚性和稳定的特点。
主轴箱体上装有刀架、进给系统和主轴马达。
2.床身：床身是车床的基础部分，由铸铁或钢板制成。
它支撑着所有的主要组件，如主轴箱体、工作台等。
床身具有高刚性和稳定性，以确保车床在加工过程中的稳定性和精度。
3.工作台：工作台是安装工件的部分，用于加工工件的移动和旋转。
工作台由转动主轴、尾座、工作台滑道等组成。
工作台具有高精度和可靠性，用于固定和定位工件。
4.刀架：刀架是车床上用于切削工件的工具系统，它能够安装不同类型和规格的切削刀具。
刀架通常由刀架底座、刀架滑块和刀架调节机构组成。
5.进给系统：进给系统是控制车床工作台和刀架运动的部分。
它由进给电机、齿轮传动装置、螺杆和导轨等组成，可实现工作台和刀架的精确运动。
6.冷却液系统：冷却液系统用于冷却和润滑工件和切削刀具，以减少摩擦和热量，提高加工质量和寿命。
冷却液系统通常由水箱、泵和喷嘴组成。
7.控制系统：控制系统是用于操控车床运行的部分，通常由数控系统或手动控制系统组成。
数控系统能够通过计算机程序来控制车床的运动和加工过程，实现自动化生产。
CA6140型车床的结构简单、使用方便、加工精度高，能够满足各种工件的加工需求。
它广泛应用于各个行业，如机械制造、航空航天、汽车和军工等。
在实际应用中，必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液，以保证加工质量和效率。
同时，对于数控系统的操作和维护要求也需要严格遵守，以确保车床的正常运行和加工精度。
CA6140型卧式车床主要结构
CA6140型卧式车床主要结构CA6140型卧式车床主要结构（一）主轴箱CA6140车床的主轴箱包括：箱体、主轴部件、传动机构、操纵机构、换向装置、制动装置和润滑装置等。
其功用在于支承主轴和传动其旋转，并使其实现起动、停止、变速和换向等。
机床的主轴箱是一个比较复杂的运动部件，它的装配图包括展开图、各种向视图和剖面图，以表示出主轴箱的所有零件及其装配关系。
1、主轴部件主轴部件是主轴箱最重要的部分，由主轴、主轴轴承和主轴上的传动件、密封件等组成。
主轴前端可安装卡盘，用以夹持工件，并由其带动旋转。
主轴的旋转精度、刚度和抗振性等对工件的加工精度和表面粗糙度有直接影响，因此对主轴部件的要求较高。
CA6140型车床的主轴是一个空心阶梯轴。
其内孔是用于通过棒料或卸下顶尖时所用的铁棒，也可用于通过气动、液压或电动夹紧驱动装置的传动杆。
主轴前端有精密的莫氏6号锥孔，用来安装顶尖或心轴，利用锥面配合的摩擦力直接带动心轴和工件转动。
主轴后端的锥孔是工艺孔。
CA6140型卧式车床的主轴部件在结构上做了较大改进，由原来的三支承结构改为两支承结构；由前端轴向定位改为后端轴向定位。
前轴承为P级精度的双列短圆柱滚子轴承，用于承受径向力。
后轴承为一个推力球轴承和角接触球轴承，分别用于承受轴向力和径向力。
主轴的轴承的润滑都是由润滑油泵供油，润滑油通过进油孔对轴承进行充分润滑，并带走轴承运转所产生的热量。
为了避免漏油，前后轴承均采用了油沟式密封装置。
主轴旋转时，依靠离心力的作用，把经过轴承向外流出的润滑油甩到轴承端盖的接油槽里，然后经回油孔流回主轴箱。
主轴上装有三个齿轮，前端处为斜齿圆柱齿轮，可使主轴传动平稳，传动时齿轮作用在主轴上的轴向力与进给力方向相反，因此可减少主轴前支承所承受的轴向力。
主轴前端安装卡盘、拨盘或其它夹具的部分有多种结构形式。
2、开停和换向装置CA6140型卧式车床采用的双向多片式摩擦离合器实现主轴的开停和换向。
CA6140型车床结构.
CA6140型车床结构CA6140型车床结构如图1所示。
图1 车床结构图1-挂轮箱 2-主轴箱 3-刀架 4-溜板箱 5-尾座 6-床身7-后床脚 8-丝杆 9-光杆 10-操纵杆 11-前床脚 12-进给箱1.主轴箱主轴箱是支撑主轴并带动工件作回转运动。
箱内装有齿轮、轴等零件，组成变速传动机构，变换箱外手柄位置，可使主轴得到多种不同的转速。
2.进给箱进给箱是进给传动系统的变速机构。
它把交换齿轮箱传递来的运动，经过变速后传递给丝杆，以实现各种螺纹的车削或机动进给。
3.挂轮箱挂轮箱是用来将主轴的回转运动传递到进给箱。
更换箱内的齿轮，配合进给箱变速机构，可以得到车削各种螺距的螺纹的进给运动；并满足车削时对不同纵、横向进给量的需求。
4.溜板箱溜板箱接受光杆传递的运动，驱动床鞍和中、小滑板及刀架实现车刀的纵横进给运动。
溜板箱上装有一些微手柄和按钮。
可以方便地操纵车床上来选择诸如机动、手动、车螺纹及快速移动等运动方式。
5.床身床身是车床的大型基础部件，精度要求很高，用来支撑和连接车床的各个部件。
床身上面有两条精确的导轨，床鞍和尾座可沿着导轨移动。
6.刀架刀架由床鞍、两层滑板和刀架体共同组成，用于装夹车刀并带动车刀作纵向、横向和斜向运动。
7.尾座尾座安装在床身导轨上，并可沿着导轨纵向移动，以调整结构及工作位置。
尾座主要用于安装后顶尖，以支撑较长的工件，也可以安装钻头、铰刀等切削刀具进行孔加工。
8.前后床脚前后两个床脚分别与床身前后两端下部连为一体，用以支撑床身及安装在床身上的各个部件。
可以通过调整垫块把床身调整到水平状态，并用其长地脚螺栓固定在此工作场地上。
CA6140车床的简介
最大车削长度 650、900、1400mm
主轴孔径 48mm
主轴转速 正转（24级） 10～1400r/min
反转（12级） 14～1580r/min
刀架纵向及横向进给量 各64种
纵向 一般进给量 0.08～1.59mm
小进给量 0.028～0.054mm
一、机床的组成和主要技术参数
1．机床的组成
CA6140车床的主要组
1．主轴箱 主轴箱1是一部件，由箱体、主轴、传动轴、轴上传动件、变速操纵机构、润滑密封件等组成。主轴通过前端的卡盘或者花盘带动工件完成旋转作主运动，也可以安装前尖顶通过拨盘带动工件旋转。
4、进给箱 进给箱8内装有进给运动的传动及操作装置，通过改变进给量的大小，可改变所加工螺纹的种类及导程。
5、床身及床腿 床身4是机床的支承件，它安装在左床腿7和右床腿5上并支承在地基上。床身上安装着机床的各部件，并保证它们之间具有要求的相互准确位置。床身上面有纵向运动导轨和尾座纵向调整移动的导轨。
6、溜板箱 溜板箱6与纵向滑板（床鞍）相连，溜板箱内装有纵、横向机动进给的传动换向机构和快速进给机构等。
2．CA6140车床的主要技术参数，如表1.
表1 CA6140车床的主要技术参数
床身上最大工件回转直径 400mm
刀架上最大工件回转直径 210mm
最大工件长度 750、1000、1500mm
经节螺纹（37种） 1～96牙/in
主电动机 功率 7.5kw
转速 1450r/min
快速电动机 功率 250kw
转速 2800r/min
2．刀架 四方刀架装在小滑板上，而小滑板装在中滑板上，纵滑板可沿床身导轨纵向移动，从而带动刀具纵向移动，用来车外圆、镗内孔等。而中滑板相对于纵滑板作横向移动，用来带动刀具加工端面、切断、切槽等。小滑板可相对中滑板改变角度后带动刀具斜进给，用来车削内外短锥面。
CA6140车床结构及常见故障
CA6140型车床的组成 及常见故障
CA6140型车床的组成及常见故障
CA6140型车床的组成及常见故障
机床常见故障分析
机床的组成部件部件
各个部件的作用
各部件常见故障
CA6140型车床的组成及常见故障
一、卧式车床的组成
主轴箱、进给箱、溜板箱
床鞍部件、尾座
床身、床脚
CA6140型车床的组成及常见故障
5、主轴箱漏油，噪声增大
原因：箱盖不平整，回油孔堵塞， 轴承磨损，齿轮啮合精度差 排除方法：更换轴承，疏通回油孔；
常见故障分析
6、工件加工表面粗糙；产生椭圆；崩刃
原因：主轴径向跳动、轴向 窜动过大； 床鞍部件配合间 隙大； 进给量过大；轴承损坏或松 动
排除方法：调整轴承间隙， 高速床鞍部件间隙，调整进 给量，更换轴承
常见故障分析
常见故障分析
常见故障分析
2、大吃刀自行停车
原因：磨擦片过松；齿轮未上挡；
传动皮带过松；
排除方法：调整磨擦片和皮带； 重新挂上齿轮
常见故障分析
3、主轴停车太慢
原因：制动带磨损；调节过松
排除方法：调紧制动带或更换齿轮
常见故障分析
4、主轴箱变速位置不准
常见故障分析
CA6140型车床的组成及常见故障
二、各部件的作用
1、主轴箱 主轴箱用来支承主轴并传动主轴，是主运 动的变速机构。 2、床鞍部件 用于装夹车刀，并可作纵向、横向或斜 向运动。 3、尾座 主要是用后顶尖支承较长工件，也可以安 装钻头、铰刀等孔加工刀具，进行孔加工。 4、进给箱 是进给传动系统的变速机构。 5、溜板箱 联系进给箱和刀架 6、床身和床脚 支承各部件、整个机床的基础
最新CA6140车床基本结构
动画演示
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构，可 以把主轴传递的动力传给光杠或丝杠得到各 种不同的转速。
①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种
传动比。
②变换左右螺纹传动组
当z33在左位时，
当轴X上的z33在
右位时运动从轴 Ⅸ直接传到轴Ⅹ， 用来加工右旋螺 纹；
C 61 40
类代号：车床类 组、系代号：卧式车床
主参数：Φ400mm
___________________________________ _____________加工方法中应用 最为广泛的方法之一，是加工轴类、 盘套类零件的主要方法。应用车削 加工方法可以加工各种回转体内外 表面，如内外圆柱面、圆锥面、成 形回转表面等。
___________________________________ _______________
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
床身4：部间件相都互安位装置在精床度身。上，以保持部件
______________________________________ ____________
2.床各部分名称及其作用
___________________________ _______________________
电 皮带 机
传动路线简图2
________________________________ __________________
4CA6140结构
M1的结构：
内片—轴 外片—空套齿轮 (压块 止推片)
压块
工作原理：内外片压紧… 左、中、右
止推片
M1的
操纵
制动器——位于Ⅳ轴
功能：在M1脱开时立刻制动主轴，以缩短辅助时间。 结构：制动盘、制动带、杠杆、调节螺钉
工作原理：拉紧制动带（松边）…
操纵：
调整：
制动器
பைடு நூலகம்
3 主轴和卡盘的联接
的燕尾形导轨上下移动。
2.纵、横向机动进给及快速移动
操作者操纵手柄沿盖的十字槽方向移动。 （盖上的十字槽方向与刀具运动方向一致 且互锁）。 目标：M6、M7 纵向：从手柄到M6… 横向：从手柄到M7… 手柄在中间位置，M6、M7全脱开 快速移动…
十字盖
溜板箱传动系统局部图
M6、M7操纵
短锥法兰式主轴 端部结构 定位面 装卸 扭矩的传递 优点、缺点
短锥面
主轴和卡盘的联接错误图
正确 错误
变速操纵机构
CA6140
传动系统图
㈡溜板箱内的操纵机构
1.开合螺母
功用 结构 操纵 自锁
车螺纹时，进给箱将运动传给丝杠。合上开合螺母，就可带动溜板箱和刀
架，如图示。开合螺母由下半螺母18和上半螺母19组成，都可沿溜板箱中垂直
2 双向多片摩擦离合器、制动器及其操纵机构
双向多片摩擦离合器
装在轴I上，由内摩擦片3、
外摩擦片2、止推片10及 11、压块8及空套齿轮1
等组成。左离合器传动主
轴正转，用于切削加工， 需传递的扭矩较大，片数
较多。右离合器传动主轴
CA6140型卧式车床主要部件的结构
CA6140型卧式车床主要部件的结构 1.1 CA6140型卧式车床的主轴箱
主轴箱的功用是支承主轴并传动主轴，并使其实现起动、 停止、变速和换向等。因此，主轴箱中通常包含有传动机构， 主轴部件，起动、停止以及换向装置，制动装置，操纵机构 和润滑装置等。
1.传动机构
图6.6是CA6140车床的主轴箱展开图。 在轴Ⅰ上采用卸荷式带轮，以消除皮带传动的径向力 对轴Ⅰ的影响，减少弯曲变形，提高传动的平稳性，减小 对主传动系统的影响。 传动齿轮和传动轴的连接有三种形式：固定、空套、 滑移。 主轴箱中的传动机构有定比传动机构和变比传动机构。 定比传动机构一般用来传递运动和动力，且采用齿轮传动。
6.6 CA6140
图 型 卧 式 车 床 主 轴 箱 展 开 图
2.主ห้องสมุดไป่ตู้及其轴承 主轴及其轴承是主轴箱最重要的部分。主轴前端可装卡 盘，用于夹持工件，并由其带动旋转。 卧式车床主轴多采用滚动轴承支承，一般为前后二点。
图6.7 CA6140型卧式车床主轴及其轴承
卧式车床的主轴是空心阶梯轴。其内孔用于通过长棒料 以及气动、液压等驱动装置（装在主轴后端）的传动杆，也 用于穿入钢棒卸下顶尖。主轴前端有精密的莫氏锥孔，供安 装顶尖或心轴之用。
图6.13 互锁机构的工作原理图。
3.过载保险装 置
过载保险装置的 作用是防止过载和发 生偶然事故时损坏机 床。卧式机床常用安 全离合器，其结构较 简单，且过载现象消 除后能自动恢复正常 工作。图6.14为 CA6140型卧式车床 溜板箱中采用的安全 离合器。
图6.14 安全离合器工作原理图
1.左半部 2.右半部 3.弹簧
图6.11 CA6140卧式车床进给箱结构图
任务一认识CA6140车床结构
任务一认识CA6140车床结构知识目标：1.掌握CA6140车床组成结构及其作用2.掌握CA6140车床总体布局及特点3.了解普通车床的运动特点4.掌握CA6140车床的传动系统组成5.掌握机器、机构、机械、构件和零件、运动副等相关概念6.掌握机器组成和机械传动类型技能目标：1.能识别车床上的各部件及其用途2.能区分机构与机器；零件与构件3.能正确对机器的各部分进行分类4.能主动获取信息，与他人团结协作，养成安全文明生产良好习惯一、任务描述二、任务分析学习CA6140车床组成结构，了解CA6140车床和结构特点和传动方法，掌握车床的维护保养方法；熟悉和掌握机械传动、常用机构及轴系零件的基本知识、工作原理和应用特点正确操作和维护机械设备，能主动获取信息，与他人团结协作，养成安全文明生产良好习惯。
三、相关知识在各类金属切削机床中,车床是应用最多、最广泛的一种机床，在一般机械加工车间的机床配置中，车床约占50%。
卧式车床在车床中使用最多，它适合于单件、小批量的轴类、盘类工件加工。
而金属切削机床中的带传动、螺旋传动、齿轮传动、轴系零件等众多机构又组成一种机器，这些都是要在下面的课程中所要学习的知识内容。
（一）CA6140型车床1－主轴箱2－卡盘3－刀架4－冷却装置5－尾座6－床身、导轨7、14－床脚8－丝杠9－光杠10－操纵杠11－自动进给手柄12－溜板箱13－进给箱15－交换齿轮箱（2）CA6140型车床布局特点和结构作用2）交换齿轮箱15（挂轮箱）3）进给箱13（变速箱、走刀箱）4）溜板箱126—手柄7—轴24—支承套25—下半螺母26—上半螺母27—圆销28—槽盘5）刀架3刀架依靠刀架上的手柄逆时针转动（或顺时针转动）来控制刀架的转位或锁紧。
逆时针转动刀架手柄，以调换车刀；顺时针转动刀架手柄时，刀架则被锁紧。
CA6140车床结构
CA6140车床外形图 1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
内装有主轴实现主运动，主轴 端部有三爪或四爪卡盘以夹持 主轴箱1： 工件
三箱
车 床 结 构
作用是变换进给量，并把运动 进给箱10：
传给溜板箱
带动刀架实现纵向、横向进 溜板箱8：给，快速移动或车螺纹
4、教师根据学生甲、乙的操作简单小结，以便于其他学生掌握 正确的操作。
5、教师时刻注意学生的操作安全。
分组练习、巡回指导
学生在教师演示练习和学生代表模仿后，开始 进 行分组练习，教师进行巡回指导。
1、教师根据学生能力进行科学分组，4人/组，设组长一名。 2、教师巡回指导，学生存在的个别问题单独辅导，普遍问题集中示范讲解。
课堂小结
1、教师对学生操作情况、工件质量和学生的综合能力情况进 行讲评，以便于有针对性的进行实训教学。 2、教师布置作业：每个学生根据实训过程写一份实训总结， 说明自己的收获和不足，指出今后应该努力的方向。
作纵向移动
溜板箱
变换箱外手柄位置，在光杠或丝杠 的传动下，可使车刀按要求方向作 进给运动
5.尾座
用来安装顶尖、支顶较长工件，它还可 以安装其它切削刀具，如钻头、绞刀等
6.床身和导轨
用来支持和安装车床的各个部件。床身 上面有两条精确的导轨，床鞍和尾座可 沿着导轨移动。
7.车床附件
中心架和跟刀架，车削较长工件时， 起支撑作用。
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
（2）丝杠 用来车削螺纹。 （3）光杠 用来传动动力，带动床鞍、中滑 板，使车刀作纵向或横向的进给运动。
简述普通机床ca6140的结构组成和工作原理
简述普通机床ca6140的结构组成和工作原理
CA6140普通机床是一种高效率数控车床，主要由机床床身、
主轴系统、进给系统、控制系统和辅助装置等组成。
1. 机床床身：是机床的基本结构，由铸铁或钢板焊接而成。
床身的级数以及梁和柱的形状可以影响机床的稳定性和进给定位精度。
2. 主轴系统：CA6140机床采用直线旋转机床，装有电机及其
轴承盖，可以控制主轴的转速和转向。
主轴采用高精度球轴承，能维持高精度和高刚性。
3. 进给系统：CA6140采用滚珠丝杠与导轨相结合的进给系统。
由于多段倍增齿轮传动，可以实现对各种加工速率的调节。
4. 控制系统：数控系统由电子计算机组成，可以根据加工要求编制程序，以实现精确的工件加工。
数控系统还可以进行监控和故障诊断，保证机床的稳定性和可靠性。
5. 辅助装置：CA6140机床还装有许多辅助装置，如液压系统、电气系统、冷却液系统、尾座等，以便对工件的加工和处理。
工作原理：CA6140机床的工作原理是从控制系统向元器件发
送指令，通过各种电路将驱动信号传递给各个执行机构，以控制机床的运转。
具体实现效果，需要结合工作要求进行精确定位和精密控制。
CA6140车床结构基本结构主轴箱进给箱溜板箱离合器总结讲解学习
教师演示 学生模仿
一、教师在车间现场直接指述车床结构和操 作车床，向学生演示车床运动过程。
演示要求： 1）指述车床各基本部件结构和作用，演示车床基本操
作的运动过程。 2）动作要规范、完整、清晰，保证每个学生都能看懂。 3）提出教学要求：学生在观看教师演示时，要结合课
堂讲解深刻认识机床结构，理解每一个动作。
四.操纵练习步骤
1．床鞍、中滑板和小滑板摇动练习 （1）中滑板和小滑板慢速均匀移动， 要求双手交替动作自如。 （2）分清中滑板的进退刀方向，要 求反应灵活，动作准确。 2．车床的启动和停止 练习主轴箱和进给箱的变速，变换溜 板箱的手柄位置，进行纵横机动进给 练习。
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
7.车床附件
中心架和跟刀架，车削较长工件时， 起支撑作用。
二.CA6140车床型号解释
床身上最大回转直径为400mm的卧式 车床的型号为：
C 61 40
类代号：车床类 组、系代号：卧式车床
主参数：Φ400mm
三.车削加工的主要工艺类型
车削加工是机械加工方法中应用 最为广泛的方法之一，是加工轴类、 盘套类零件的主要方法。应用车削 加工方法可以加工各种回转体内外 表面，如内外圆柱面、圆锥面、成 形回转表面等。
运动从轴Ⅸ经轴Ⅺ 传到轴Ⅹ，传动比 不变，只改变了轴 Ⅹ的旋转方向，用 来加工左旋螺纹。
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
CA6140车床结构
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构， 可以把主轴传递的动力传给光杠或丝杠得到 各种不同的转速。 ①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种 传动比。 当z33在左位时， ②变换左右螺纹传动组 运动从轴Ⅸ经轴Ⅺ 当轴X上的z33在 传到轴Ⅹ，传动比 右位时运动从轴 不变，只改变了轴 Ⅸ直接传到轴Ⅹ， Ⅹ的旋转方向，用 用来加工右旋螺 来加工左旋螺纹。 纹；
四.操纵练习步骤
1．床鞍、中滑板和小滑板摇动练习 （1）中滑板和小滑板慢速均匀移动， 要求双手交替动作自如。 （2）分清中滑板的进退刀方向，要 求反应灵活，动作准确。 2．车床的启动和停止 练习主轴箱和进给箱的变速，变换溜 板箱的手柄位置，进行纵横机动进给 练习。
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
目录
1.了解车床型号、规格、主要部件 的名称和作用。 2机床的主要技术性能 。 3.车床系统配置和主传动。 4.懂得车床维护、保养及文明生产 和安全技术的知识
提问
◆1.车间里都有哪些机床？
答案
答：普通车床，数控车床，牛头刨床， 立式钻床，数控铣床，数控加工中心。
◆2、普通机床和数控机床的区别在哪？
一.CA6140车床基本结构
CA6140型卧式车床属通用的中型 车床。其外型及组成部件如图所示。其 主要组成部件可概括为“三箱刀架尾座 床身”。
CA6140车床外形图 1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
ca6140型卧式车床
ca6140型卧式车床CA6140型卧式车床是一种常用于金属加工行业的机械设备。
它是一种放置在水平位置的车床，具有固定的工作台和移动的刀架。
CA6140型卧式车床因其结构简单、操作方便、加工精度高而受到广泛应用。
本文将对CA6140型卧式车床的结构特点、主要技术参数及适用范围进行详细介绍。
一、结构特点1. 主轴箱体：CA6140型卧式车床的主轴箱体由高强度铸铁材料制成，具有良好的刚性和抗震性能。
主轴箱体内安装有主轴和主轴传动装置，并配备有润滑系统，可为主轴提供充足的润滑和冷却。
2. 工作台：CA6140型卧式车床的工作台由铸铁材料制成，具有高硬度和耐磨性。
工作台上有一组T型槽，方便夹紧和固定工件。
工作台可在水平方向上移动，以便于定位和加工工件。
3. 刀架：CA6140型卧式车床的刀架采用箱式结构，并通过滚轮和导轨进行导向。
刀架上装有刀架座和刀架螺杆，可用于固定和调节切削工具。
刀架具有后退和前进功能，可实现各种形状的切削操作。
4. 主轴驱动系统：CA6140型卧式车床采用变频电机作为主轴驱动装置。
变频电机具有调速范围广、启动稳定的特点，可根据加工工件的要求进行无级调速。
主轴与变频电机通过皮带传动连接，具有较高的传动效率和工作稳定性。
5. 润滑系统：CA6140型卧式车床配备有循环润滑系统，可以为各个摩擦部位提供充足的润滑剂。
润滑系统由油泵、油箱和润滑管路组成，可以实现自动或手动润滑，以确保机床的正常运行和寿命。
二、主要技术参数1. 最大加工直径：400mm2. 最大加工长度：1000mm3. 主轴转速范围：30-1500转/分钟4. 主轴孔径：52mm5. 刀架移动速度：长数：0.1-2.5m/分钟，快速移动：4m/分钟6. 机床外形尺寸：长：2750mm，宽：1150mm，高：1450mm7. 机床总重量：约2500kg三、适用范围CA6140型卧式车床适用于各类小型和中型零部件的车削加工，特别适用于轮廓复杂、精度要求高的工件加工。
CA6140普通卧式车床的组成及功能
CA6140普通卧式车床的组成及功能（1）主轴箱。
它固定在机床身的左端，装在主轴箱中的主轴，通过夹盘等夹具装夹工件。
主轴箱的功用是支撑并传动主轴，使主轴带动工件按照规定的转速旋转。
（2）床鞍和刀架部件。
它位于床身的中部，并可沿床身上的刀架轨道做纵向移动。
刀架部件位于床鞍上，其功能是装夹车刀，并使车刀做纵向、横向或斜向运动。
（3）尾座。
它位于床身的尾座轨道上，并可沿导轨纵向调整位置。
尾座的功能是用后顶尖支撑工件。
在尾座上还可以安装钻头等加工刀具，以进行孔加工。
（4）进给箱。
它固定在床身的左前侧、主轴箱的底部。
其功能是改变被加工螺纹的螺距或机动进给的进给量。
（5）溜板箱。
它固定在刀架部件的底部，可带动刀架一起做纵向、横向进给、快速移动或螺纹加工。
在溜板箱上装有各种操作手柄及按钮，工作时工人可以方便地操作机床。
（6）床身。
床身固定在左床腿和右床腿上。
床身是机床的基本支撑件。
在床身上安装着机床的各个主要部件，工作时床身使它们保持准确的相对位置。
[1]CA6140普通车床一、概述:本系列车床用途广泛，主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工，此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。
适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力高速切削。
加工精度高（可达IT7级）、操纵方便、造型美观大方。
根据中心据不同分500mm、750mm、1000mm、1250mm。
二、主要规格及参数车床型号CA6140主机规格中心高202mm床身上最大回转直径400mm最大工件长度1000mm刀架最大行程（纵向）900mm刀架上最大工件回转直径240mm棒料直径45mm 主轴通孔直径46mm锥孔MT6转速50Hz（60Hz）25～1600r/min (30～2000r/min)正反各12种刀架刀架横向最大行程240mm小刀架最大行程140mm纵向刻度值0.5mm/格100mm/r横刀架刻度值0.05mm/格 4mm/r。
CA6140型车床主要结构及电气控制线路
CA6140型车床主要结构及电气控制线路CA6140型车床是普通车床的一种,它的加工范围较广,但自动化程度低,适于小批量生产及修配车间使用。
CA6140型车床主要结构及电气控制线路CA6140型车床是普通车床的一种，它的加工范围较广，但自动化程度低，适于小批量生产及修配车间使用。
一、主要结构及特点普通车床主要由床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杠和光杠等部件组成。
下图是CA6140型普通车床外观结构图主轴变速箱的功能是支承主轴和传动其旋转，包含主轴及其轴承、传动机构、起停及换向装置、制动装置、操纵机构及滑润装置。
CA6140型普通车床的主传动可使主轴获得24级正转转速(10～1400 r／min)和12级反转转速(14～1580 r／min)。
进给箱的作用是变换被加工螺纹的种类和导程，以及获得所需的各种进给量。
它通常由变换螺纹导程和进给量的变速机构、变换螺纹种类的移换机构、丝杠和光杠转换机构以及操纵机构等组成。
溜板箱的作用是将丝杠或光杠传来的旋转运动转变为直线运动并带动刀架进给，控制刀架运动的接通、断开和换向等。
刀架则用来安装车刀并带动其作纵向、横向和斜向进给运动。
车床有两个主要运动，一是卡盘或顶尖带动工件的旋转运动，另一是溜板带动刀架的直线移动，前者称为主运动，后者称为进给运动。
中、小型普通车床的主运动和进给运动一般是采用一台异步电动机驱动的。
此外，车床还有辅助运动，如溜板和刀架的快速移动、尾架的移动以及工件的夹紧与放松等。
二、电气控制要求根据车床的运动情况和工艺要求，车床对电气控制提出如下要求：(1)主拖动电动机一般选用三相鼠笼式异步电动机，并采用机械变速。
(2)为车削螺纹，主轴要求正、反转，小型车床由电动机正、反转来实现，CA6140型车床则靠摩擦离合器来实现，电动机只作单向旋转。
(3)一般中、小型车床的主轴电动机均采用直接启动。
停车时为实现快速停车，一般采用机械制动或电气制动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.床身和导轨
用来支持和安装车床的各个部件。床身 上面有两条精确的导轨，床鞍和尾座可 沿着导轨移动。
7.车床附件
中心架和跟刀架，车削较长工件时， 起支撑作用。
二.CA6140车床型号解释
床身上最大回转直径为400mm的卧式 车床的型号为：
C 61 40
类代号：车床类 组、系代号：卧式车床
主参数：Φ400mm
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
教师演示 学生模仿
一、教师在车间现场直接指述车床结构和操 作车床，向学生演示车床运动过程。
1、教师根据学生能力进行科学分组，4人/组，设组长一名。 2、教师巡回指导，学生存在的个别问题单独辅导，普遍问题集中示范讲解。
课堂小结
1、教师对学生操作情况、工件质量和学生的综合能力情况 进行讲评，以便于有针对性的进行实训教学。 2、教师布置作业：每个学生根据实训过程写一份实训总结， 说明自己的收获和不足，指出今后应该努力的方向。
学习重点
❖ 1.了解车床型号、规格、主要部件 的名称和作用。
❖ 2.了解车床各部件传动系统。 ❖ 3.根据需要，按车床铭牌对各手柄
位置进行调整。 ❖ 4.懂得车床维护、保养及文明生产
和安全技术的知识
旧课回顾
◆1.车间里都有哪些机床？
答案
答：普通车床，数控车床，牛头刨床， 立式钻床，数控铣床，数控加工中心。
车 床 结 构
如图
三箱
内装有主轴实现主运动，主轴
主轴箱1：端部有三爪或四爪卡盘以夹持
工件
进给箱10：作 传给用溜是变板换箱进给量，并把运动
溜板箱8：带 给动 ，刀 快架 速实 移现 动纵 或向 车、螺横纹向进
刀架2：装四组刀具，按需要手动转位使用 尾座3：支持工件或安装钻头等孔加工刀具 床身4：部间件相都互安位装置在精床度身。上，以保持部件
（2）丝杠 用来车削螺纹。 （3）光杠 用来传动动力，带动床鞍、中滑板， 使车刀作纵向或横向的进给运动。
4.溜板部分
刀架
用来装夹车刀
小滑板
作纵向移动
中滑板
作横向移动
床鞍
作纵向移动
溜板箱
变换箱外手柄位置，在光杠或丝杠 的传动下，可使车刀按要求方向作 进给运动
5.尾座
用来安装顶尖、支顶较长工件，它还可 以安装其它切削刀具，如钻头、绞刀等
2、其他同学注意认真观察，分析甲、乙两生的操作及说明是 否正确。
3、教师要引领学生进行创新思维，已达到教学效果的最大化。
4、教师根据学生甲、乙的操作简单小结，以便于其他学生掌 握正确的操作。
5、教师时刻注意学生的操作安全。
分组练习、巡回指导
学生在教师演示练习和学生代表模仿后，开始 进 行分组练习，教师进行巡回指导。
之用。主轴前端安装卡盘、拨盘或其它夹具。
CA6140型车床主轴结构 1-主轴 ; 2、9-锁紧螺母; 3-双列短圆柱滚子轴承; 4、 6-套筒; 5、10-锁紧盘; 7-推力球轴承; 8-角接触 球轴承;
④双向摩擦式离合器
作用：①实现主轴正反转；②超载时摩擦片打滑起 过载保护作用
双向片式摩擦离合器 1-双联齿轮；2-外摩擦片；3-内摩擦片； 4-调整销； 5-销；6-元宝销； 7-拉杆； 8-压套；9-螺母；10、11 –止推片
传动比。
②变换左右螺纹传动组
当z33在左位时，
当轴X上的z33在
右位时运动从轴 Ⅸ直接传到轴Ⅹ， 用来加工右旋螺 纹；
运动从轴Ⅸ经轴Ⅺ 传到轴Ⅹ，传动比 不变，只改变了轴 Ⅹ的旋转方向，用 来加工左旋螺纹。
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
2.床各部分名称及其作用
电 皮带 机
传动路线简图2
1.主轴箱部分
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置， 可以使主轴得到各种不同的转速。（如下图）
主轴传动路线图
齿轮变速机构动画显示：
②卡盘用来夹持工件，带动工件一起旋转。
③主轴结构（如图）
CA6140车床主轴是一个空心的阶梯轴。 其内孔可用来通过棒料，拆卸顶尖，安装夹紧装 置的杆件。 主轴前端有精密的莫氏锥孔，供安装顶尖或心轴
◆2、普通机床和数6140车床基本结构
CA6140型卧式车床属通用的中型 车床。其外型及组成部件如图所示。其 主要组成部件可概括为“三箱刀架尾座 床身”。
CA6140车床外形图 1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
三.车削加工的主要工艺类型
车削加工是机械加工方法中应用 最为广泛的方法之一，是加工轴类、 盘套类零件的主要方法。应用车削 加工方法可以加工各种回转体内外 表面，如内外圆柱面、圆锥面、成 形回转表面等。
四.操纵练习步骤
1．床鞍、中滑板和小滑板摇动练习 （1）中滑板和小滑板慢速均匀移动， 要求双手交替动作自如。 （2）分清中滑板的进退刀方向，要 求反应灵活，动作准确。 2．车床的启动和停止 练习主轴箱和进给箱的变速，变换溜 板箱的手柄位置，进行纵横机动进给 练习。
演示要求： 1）指述车床各基本部件结构和作用，演示车床基本操
作的运动过程。 2）动作要规范、完整、清晰，保证每个学生都能看懂。 3）提出教学要求：学生在观看教师演示时，要结合课
堂讲解深刻认识机床结构，理解每一个动作。
二、学生根据观察教师的演示、进行指述和基 本操作。
1、学生甲与乙配合模仿操作。甲操作时，乙试述每一步的操 作要领。其它学生注意观察。然后学生乙操作、学生甲说明。 两人操作时可以讨论。
动画演示
2.挂轮箱部分
作用：把主轴的旋 转运动传送给进给 箱。变换箱内齿轮， 并和进给箱及长丝 杠配合，可以车削 各种不同螺距的螺
纹。
动画演示
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构，可 以把主轴传递的动力传给光杠或丝杠得到各 种不同的转速。
①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种
