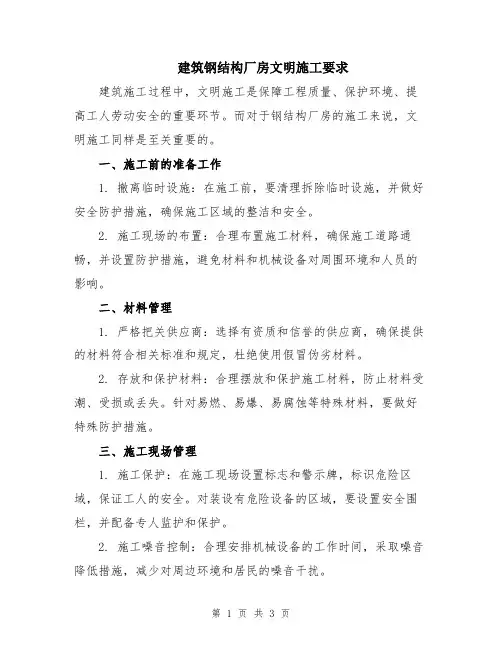

建筑钢结构厂房文明施工要求

建筑钢结构厂房文明施工要求建筑施工过程中，文明施工是保障工程质量、保护环境、提高工人劳动安全的重要环节。

而对于钢结构厂房的施工来说，文明施工同样是至关重要的。

一、施工前的准备工作1. 撤离临时设施：在施工前，要清理拆除临时设施，并做好安全防护措施，确保施工区域的整洁和安全。

2. 施工现场的布置：合理布置施工材料，确保施工道路通畅，并设置防护措施，避免材料和机械设备对周围环境和人员的影响。

二、材料管理1. 严格把关供应商：选择有资质和信誉的供应商，确保提供的材料符合相关标准和规定，杜绝使用假冒伪劣材料。

2. 存放和保护材料：合理摆放和保护施工材料，防止材料受潮、受损或丢失。

针对易燃、易爆、易腐蚀等特殊材料，要做好特殊防护措施。

三、施工现场管理1. 施工保护：在施工现场设置标志和警示牌，标识危险区域，保证工人的安全。

对装设有危险设备的区域，要设置安全围栏，并配备专人监护和保护。

2. 施工噪音控制：合理安排机械设备的工作时间，采取噪音降低措施，减少对周边环境和居民的噪音干扰。

3. 施工防尘措施：配备封闭式施工设备，采取湿法作业等措施，减少施工现场的扬尘污染。

4. 绿化保护：对施工现场周边的树木和绿化带进行保护，避免破坏和伤害。

5. 废弃物管理：及时清理施工现场的废弃物，分类处理，确保安全环保。

四、劳动保护1. 安全教育培训：组织施工工人进行安全教育培训，提高他们的安全意识和能力，确保施工过程中的安全。

2. 安全防护设施：配备合适的安全防护设施，如安全帽、防护眼镜、防护鞋等，并提供必要的防护措施和设备。

3. 安全检查：定期进行安全检查，发现问题及时整改，确保施工过程的安全。

五、环境保护1. 施工水电的合理利用：科学安排施工水电的使用和计量，降低能耗，减少对环境的负面影响。

2. 水土保护：在施工过程中，要进行轨道、渠道、排水设施的布置，减少水土流失和污染。

六、社会影响1. 工期和噪音控制：合理安排施工工期，减少对周边居民和单位的干扰。

钢构厂房构造剖析图及建设过程讲解

目录
1、厂房框架剖面图 2、基础-强夯（强夯：夯机、强夯施工的相片及选型） 3、基础-管桩施工（桩基础：桩机设备、桩尖、施工的相预埋螺栓、浇筑混凝土） 5、钢结构系统（钢柱、钢梁、水平拉杆、水平支撑的吊装及校正） 6、屋面系统（檩条、风机支架、采光带、屋面板、岩棉、TPO防水，重
屋面安装完成
设备基础施工完成
4月30日
屋面板开始（3月10日）
4月28日
地面工程 5月14日管道安装
厂房整体完成
电气安装完成
设备安装及调试
正式送电交付使用（7月25日）
5月31日
配电柜及电缆 7月15日 7月20日
2016年9月20日 1L首炉铁水
2
点说明TPO的防水说明） 7、墙面系统（墙面檩条、撑拉杆、墙面板安装及说明。重点说明墙面板
的结构） 8、给排水外网-雨水、污水给排水施工
0
厂房构造剖析图
1、钢构骨架图
屋面檩条
屋面系统
主钢梁
墙面系统墙面
檩条
钢柱
3、施工过程实物图墙面
钢构骨架
2、厂房立面图屋面系统
屋顶风机采光带
主钢梁（大梁）
钢柱
天车工艺设备
墙面系统
钢柱
4、建成后实物图
屋面
墙面
厂房基础
厂房主要由基础、钢构、墙面及屋面等系统构成
1
钢构厂房建设过程—以离心铸造车间建设为例
2015年 11月21日
开工
厂房基础开挖
厂房基础完成
2015年12月30日
墙板安装开始（3月15日）
钢构吊装
主钢构安装完成 3月10日
墙面安装完成 4月30日

钢结构安装厂房施工方案

一、工程概况本工程为某钢结构厂房的安装施工，厂房占地面积为8000平方米，建筑面积为6000平方米，层数为2层，建筑高度为15米。

厂房主要用于生产加工，结构形式为钢框架结构，主要材料为Q235-B钢材。

施工周期为3个月。

二、施工准备1. 人员准备（1）组建一支专业施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等；（2）对施工人员进行专业技能培训和安全教育。

2. 材料准备（1）钢材：Q235-B钢材，确保符合国家标准；（2）焊接材料：焊条、焊丝等，选用优质品牌；（3）紧固件：螺栓、螺母等，选用高强度材料；（4）涂装材料：防腐漆、防火漆等，选用环保型产品。

3. 施工设备准备（1）焊接设备：焊机、切割机、气割机等；（2）起重设备：汽车吊、履带吊、卷扬机等；（3）测量设备：全站仪、水准仪、经纬仪等；（4）辅助设备：切割平台、焊接平台、安全防护用品等。

三、施工工艺1. 施工顺序（1）基础施工：先进行基础混凝土浇筑，确保基础平整、坚实；（2）钢结构安装：先安装柱子，再安装梁、板，最后安装屋面；（3）连接节点焊接：先焊接柱与梁、板之间的连接节点，再焊接屋面钢结构；（4）涂装施工：先进行防腐漆施工，再进行防火漆施工；（5）屋面防水施工：在屋面钢结构施工完成后，进行屋面防水施工。

2. 施工要点（1）柱子安装：柱子安装前，需检查基础位置和标高，确保柱子安装准确；（2）梁、板安装：梁、板安装时，注意安装顺序，确保结构稳定性；（3）连接节点焊接：焊接过程中，注意控制焊接质量和焊接变形；（4）涂装施工：涂装前，确保钢结构表面清洁、干燥，涂装均匀；（5）屋面防水施工：采用防水卷材或防水涂料，确保屋面防水效果。

四、质量控制1. 材料质量控制：严格按照国家标准选购材料，确保材料质量；2. 施工过程控制：加强对施工过程的监督检查，确保施工质量；3. 质量验收：在施工过程中，定期进行质量验收，确保工程质量。

五、安全措施1. 人员安全：加强对施工人员的安全教育培训，提高安全意识；2. 设备安全：定期对施工设备进行检查、保养，确保设备安全；3. 施工现场安全：设置安全警示标志，加强施工现场安全管理；4. 焊接安全：在焊接过程中，采取防风、防雨、防尘等措施，确保焊接安全。

工厂厂房钢结构工程施工方案

工厂厂房钢结构工程施工方案1 加工制作场地设置根据本工程的工程量，钢支柱、桁架加工制作量较大，且工艺标准，质量要求较高，为确保本项目精品目标，需在施工现场设置一处50m×6m=300mm 操作平台，工程做法:对场地进行精平后，原土碾压密实然后浇筑15cm 厚C20 混凝土并赶平压实，最后表面满铺10mm 钢板，经预检复核、检查、验收合格后方可操作使用。

2 材料要求(1) 进入现场的所有钢材、零部件、成品件、标准件应附有产品合格证、质量说明书、准用证等。

进场验收,检验批应按现行施工质量验收规范进行现场见证取样报验，试验满足设计要求，符合国家有关标准的规定后，方可使用。

(2) 机械设备型钢切割机、钢板切割机、刨边机，刨床、钻床、磨光机、埋弧焊机、交、直流电焊机，吊车等。

加工制作机具设备经检修维护试用，处于良好状态后方可实施操作。

(3) 防止钢材、零部件变形和锈蚀、均需分类堆放在棚库内，下面垫方木、并做好标识牌等，冬期存放应保证场地无结冰、无积雪、雨期场地无积水。

(4) 加工制作前根据设计文件和施工质量验收规范规定标准进行结构放样，经自检、预检、复核确认满足设计和规范要求无误后方可进行实施。

(5) 制作安装检查验收所需用的钢尺及器具、量具精度一致，并经有资质的检测单位检测鉴定，取得合格证明后使用。

(6) 钢支柱、钢桁架所用钢材、焊条、焊剂配备齐全、质量合格、规格齐全，按照型号、规格整齐堆放备用。

3 施工操作工艺1. 操作工艺流程原材料矫正→放样→号料→下料（剪切和气割）→零件→平直除渣→刨边钻孔→半成品分类堆放→清理坡口油锈→钢板接料→焊接→超声波探伤→矫平→部件拼装→实焊→焊缝检查→翼缘板矫正→组装→磨平→焊接→焊缝检查→矫正→成品钻孔→摩擦面处理→检查几何尺寸→除锈→防锈漆→油漆。

2. 放样在放样平台上用1:1 的比例把构件的形状和尺寸划在放样平台下，然后根据实际尺寸来制作样板或样杆，作为下料切割弯制铣刨制孔等加工的依据、同时对各构件节点板、实际放样进行核实。

钢结构厂房施工组织设计方案(钢结构部分)最新版

钢结构厂房施工组织设计方案(钢结构部分)最新版2.1XXX厂区2#、3#车间工程属于钢结构屋面安装工程，总建筑面积约为2000平方米。

2.2工程施工地点位于襄阳市，施工单位为XXX。

2.3本工程的质量目标是按照国家标准和设计要求进行施工，确保工程质量达到优良水平。

2.4为达到质量目标，施工单位将采取严格的施工管理措施，确保施工过程中的质量控制和监督。

精选范本,供参考！第三章施工准备3.1材料、半成品的准备工作要提前进行，确保施工进度不受影响。

3.2作业条件包括施工现场的环境、气候、温度等方面的要求，必须符合国家标准和设计要求。

精选范本,供参考！第四章钢柱基础4.1钢柱基础支承面形式应符合设计要求，支承面应平整、无松动、无油污等。

4.2钢柱基础调整方法应按照设计要求进行，必须确保调整精度和稳定性。

4.3钢柱基础的质量标准应符合国家标准和设计要求，必须经过验收合格后方可进行下一步施工。

精选范本,供参考！第五章操作工艺5.1工艺流程应按照设计要求进行，必须确保施工过程中的质量控制和监督。

5.2安装准备包括施工现场的清理、材料准备、工具准备等，必须符合国家标准和设计要求。

5.3钢柱安装应按照设计要求进行，必须确保安装精度和稳定性。

5.4柱间刚性系杆安装、钢梁拼装、钢梁安装、钢联系构件的安装、屋面檩条系统安装、除锈刷涂料、检查验收等工序，均应按照设计要求进行，必须确保施工过程中的质量控制和监督。

精选范本,供参考！第六章质量标准6.1保证项目包括施工过程中的质量控制和监督等，必须符合国家标准和设计要求。

6.2基本项目包括钢结构的尺寸、位置、垂直度、水平度等方面的要求，必须符合国家标准和设计要求。

6.3允许偏差项目见表－3，必须符合国家标准和设计要求。

精选范本,供参考！第七章成品保护7.1施工过程中必须对成品进行保护，防止损坏或污染。

7.2施工完成后必须对成品进行清理和保养，确保成品质量和使用寿命。

精选范本,供参考！第八章施工注意事项8.1施工过程中必须遵守国家标准和设计要求，确保施工质量。

钢结构厂房施工方案(附详图)

钢结构厂房施工方案(附详图)钢结构厂房施工方案一、钢结构现场安装一）现场安装方案概述本工程采用综合安装方法进行钢结构现场安装。

钢结构吊装采用NK250型25t汽车吊吊装吊就位。

钢结构吊装顺序采用“先中间、后外侧，先柱后梁，先下后上”的原则。

在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推进、对称安装其余的钢柱、钢梁构件。

二）主要安装构件情况分析本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。

钢材材质为Q345 B。

重量都不太重。

三）起重设备选择和布置现场配置NK250型25t汽车吊4台。

主要使用区域及用途为钢构件安装。

四）钢结构安装工艺安装工艺整体流程如下：地脚螺栓复测→钢构件卸车→构件进场检验→汽车吊直接吊装就位→地脚螺栓临时紧固→缆风绳临时拉结稳固→钢柱轴线位置、垂直度调整→钢柱螺栓和柱脚压板紧固、焊接→下一钢柱安装→钢柱间系杆安装→形成首个稳定的格构体系→钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架→两侧对称安装柱、屋架体系→安装完成，结构验收。

二、钢结构安装区域划分本工程共分为五个区域，具体划分区域如下图所示。

按照工程总体部署，计划同时安排两个施工队进行施工，五个区域的施工顺序为：一区、二区、三区、四区、五区。

对于同一厂房，采用“从中间向两端”方式安装钢构件，以减少误差。

针对冷冻库的钢结构安装顺序如下：首先安装第一排钢柱，然后安装第二排钢柱，并在钢柱之间安装连梁或系杆。

接着使用双机抬吊安装第一榀钢屋架和第二榀钢屋架，再安装两榀屋架之间的檩条，形成稳定的框架体系。

随后，继续安装下一榀刚架的钢柱、连梁、屋架和檩条，按照上述顺序依次继续安装屋架，柱间支撑也穿插着进行安装，最终完成屋架的安装。

柱间支撑与钢柱采用节点板螺栓连接和焊接连接相结合的方式，制作及钢柱安装偏差可能会对其安装造成较大的影响。

柱间支撑在工厂内整榀拼装完后整体运输到现场进行安装，重量较轻可以利用25吨汽车吊进行吊装。

钢结构厂房施工方案计划

钢结构厂房施工方案计划目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)1.3 工程概况 (4)二、施工目标与要求 (5)2.1 施工目标 (6)2.2 施工要求 (6)三、施工准备 (7)3.1 技术准备 (9)3.2 材料准备 (10)3.3 机具准备 (11)3.4 劳动力准备 (12)四、施工方法及工艺流程 (13)4.1 建筑结构设计 (14)4.2 构件制作 (15)4.3 构件运输 (16)4.4 构件安装 (17)4.5 节点处理 (18)4.6 检验与验收 (20)五、施工进度计划 (21)5.1 施工阶段划分 (22)5.2 各阶段工期安排 (24)5.3 关键节点设置 (24)六、资源保障措施 (25)6.1 施工人员保障 (26)6.2 施工材料保障 (27)6.3 施工机械保障 (28)6.4 施工资金保障 (29)七、安全与环保措施 (30)7.1 安全生产保证措施 (31)7.2 环保措施 (32)八、风险评估与应对措施 (33)8.1 风险因素识别 (35)8.2 风险评估方法 (36)8.3 应对措施 (37)一、前言随着科技的不断发展和产业结构的优化升级，钢结构厂房作为一种高效、环保、节能的建筑形式，越来越受到市场的青睐。

钢结构厂房具有施工周期短、质量可控、空间利用率高等特点，已经成为现代工业生产的重要载体。

为了确保钢结构厂房项目的顺利进行，本施工方案计划旨在为项目提供一套完整的施工方法和技术措施，以保证工程质量、安全和进度。

本施工方案计划遵循国家有关法律法规和标准规范，结合项目的实际特点，对钢结构厂房的施工过程进行了详细的规划和组织。

在制定本方案计划时，我们充分考虑了施工现场的实际情况，力求做到科学合理、切实可行。

我们还将根据施工过程中出现的问题和需求，及时调整和完善本方案计划，以确保项目的顺利实施。

1.1 编制目的本钢结构厂房施工方案计划旨在为钢结构厂房的施工提供一套详细的、系统的、科学的施工方案，以确保工程质量、安全和进度。

经典钢结构厂房布置图

锚栓布置图MJ-1MJ-1M45MJ-1MJ-2MJ-2MJ-2MJ-2M24MJ-2105X105X18M45锚栓-0.200M24锚栓-0.200C40微膨胀混凝土浇注C40微膨胀混凝土浇注 1. 图中基础底相对标高均为-2.200m。说明：66750mm厚C40细微膨胀混凝土%%13596x56x6(%%13556x36x5)%%13590x6(56x5)基础顶面抗剪键构造6-6%%13114@150%%13114@150100100%%13114@150%%13114@1502%%1308-2.20011J-11-1C10混凝土-0.300%%1308@100说明： 1.J-1～J-3中底板钢筋的长度可取边长或宽度的0.9倍，并宜交错布置。基础结构布置图3.节点二重括弧中的尺寸为J-3基础顶抗剪键的截面尺寸。 2.图中抗剪键相对混凝土柱均居中布置。22丝扣长度为155mm丝扣长度为110mm 1. 图中锚栓均为Q235。说明：屋盖支撑布置图YCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYCYC

钢结构单层工业厂房设计(工字钢)

钢结构单层工业厂房设计(工字钢)1.1整体布置选型1.1.1 建筑平面的选择工业建筑中生产工艺要求是其设计主要依据，本厂房的生产工艺流程为直线型，生产工艺流程较简单。

充分考虑到生产流程及建筑和结构的简单及合理性，平面采用矩形平面形式，本厂房采用单跨结构。

①柱网的选择本厂房所承受荷载较小，故选择质量较轻，工业化程度较高，施工周期短，结构形式选钢筋混凝土排架结构。

为便于机械化生产，减少造价，横向选择柱距6m，纵向选择柱距6m。

②定位轴线的划分横向定位轴线：从左向右依次编号为1，2，3，4，5……，10。

横向定位轴线一般通过柱截面的几何中心，在厂房纵向尽端处，横向定位轴线位于山墙内边缘，并把端柱中心线内移600mm。

厂房的纵向结构构件如屋面板，吊车梁，连系梁的标志长度皆以横向定位轴线为界。

纵向定位轴线：由下向上依次编号为A，B，……，E。

1.1.2厂房天然采光设计根据我国《建筑采光设计标准》（GB/T50033—2001）规定可知，本厂房的采光等级为Ⅲ级。

本厂房拟采用双侧采光，因此根据《建筑采光设计标准》应大于1/7。

（GB/T50033—2001）的规定，窗地面积比为Ac/Ad由于侧面采光的效果较好，应用较多。

又由于单侧采光光线衰减幅度较大，光线不均匀，工作面上近窗点光线强，远光点光线弱，所以本厂房采用双侧采光。

为了满足采光面积又不使窗高过大，本厂房将侧窗开为上下两层。

门窗明细表见表2-1所示。

表2-1 门窗明细表1.1.3厂房屋面排水设计为了减少室内排水设施，避免排水管道对生产工艺的影响，本厂房采用有组织外排水方式。

本厂房采用卷材防水，厂房屋面排水坡度取2%，天沟纵向坡度取1%。

1.1.4 结构选型及排架计算简图确定根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图3-1所示。

为了保证屋盖的整体性，屋盖采用无檩体系。

图3-1 厂房剖面图1.1.5屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集04G410-1中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。

[山东]单层钢结构厂房结构施工图（含建施、设备图）

电缆桥架:600*200mmh=4.5m电缆桥架:400*200mmh=4.5m电缆桥架:400*200mmYJV-5*16-CT-SC40 WSAA1-7:WL1-14YJV-5*16-CT-SC40 WSD+YD+SAL2-1AL2-112000-3.500100001000022448022448012000-3.500100001000022448022448012000-3.5001000010000224480224480120001000010000224480224480项目总设计师1366022448012000224480120001366022448022448012000136602244802244801000012000900012711010000900090002409000900024070009000900090009000100007000120001200012000900063012000240120001200063060006000100006000134501137012000120001200012000参观平台1200012000线圈车间（丙类）100009000900012711070009000900024090002409000900090009000700010000%%p0.00010000-0.150铁芯车间（丁类）参观平台5.000W812000空调平台下安装1200012000630120009000AL3-2-0.150W7W7AL3-1240参观平台参观平台5.0006.000%%p0.000-3.500120005.000电磁线及绝缘件库（丁类）600010000%%p0.00060006000上5.000%%p0.000上1345011370630冷冻站空压站-0.150%%p0.000120005.0

工厂厂房钢结构CAD布置图

审核工程负责人制图图名工程名称校对比例尺工程编号日期总页数页号日期姓名专业日期姓名结构电气建筑专业给排水暖通铰接柱脚剖面详图150C30自密实混凝土二次浇注FL+1.10050钢柱钢筋混凝土柱LANDCADD 19876000600060006000600060005000300060006000600060006000600050005000460002பைடு நூலகம்007000920035005500200017001000270070090020015006000600060006000600060001600160046000350018009000120019001800180016001800160019008022012001850200150020012050300600600120036001200120036001200120036001200120036001200120036001200120036001200115027001150115027001150225100042751200360012001200360012001200360012001200360012001200360012001200360012001600180016001000100010005001000500100100462001001009200100100盥洗槽02J915上SC-3605上SC-3605上SC-3605上SC-3605D100PVC管协97J201上SC-3605上SC-3605盥洗槽1:100平面图上SC-3605上SC-3605上SC-3605上SC-3605屋面平面图1:10001J925-1 屋面板专业姓名结构建筑给排水日期专业电气姓名日期防水砂浆找坡防雨百页副食库由用户自定操作台教师餐厅

钢结构厂房施工组织设计方案

钢结构厂房施工组织设计方案一、工程概况本工程为一座钢结构厂房，建筑面积为_____平方米，长_____米，宽_____米，主体结构为门式刚架结构。

厂房高度为_____米，跨度为_____米。

基础采用独立基础，屋面采用彩钢板，墙面采用夹芯板。

二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，提出图纸中存在的问题，与设计单位进行沟通解决。

2、编制施工组织设计、施工方案及技术交底，明确施工工艺和质量标准。

3、进行钢结构的深化设计，绘制钢结构加工图和安装图。

（二）现场准备1、平整施工场地，修筑临时道路，确保运输车辆通行顺畅。

2、搭建临时办公区、生活区和仓库等临时设施。

3、按照施工总平面图布置，设置材料堆场、加工场地和施工机械设备停放场地。

（三）材料准备1、根据施工图纸和材料清单，采购钢结构构件、彩钢板、夹芯板、螺栓等材料。

2、对进场材料进行检验和验收，确保材料质量符合设计要求和国家标准。

3、材料分类堆放，并做好防护措施，防止材料受损和变形。

（四）劳动力准备1、根据施工进度计划，组织钢结构安装工、焊工、油漆工等各工种人员进场。

2、对施工人员进行技术培训和安全教育，提高施工人员的技术水平和安全意识。

（五）机械设备准备1、配备吊车、电焊机、切割机、钻孔机等施工机械设备。

2、对机械设备进行检查和调试，确保机械设备性能良好，能够正常运行。

三、施工流程（一）基础施工1、测量放线，确定基础位置和标高。

2、开挖基础土方，进行地基处理。

3、绑扎基础钢筋，支设基础模板。

4、浇筑基础混凝土，养护混凝土。

（二）钢结构加工制作1、原材料检验，对钢材进行化学成分和力学性能检测。

2、钢材下料，采用切割机进行切割。

3、构件组对，采用焊接或螺栓连接。

4、构件焊接，由持证焊工进行焊接，保证焊接质量。

5、构件矫正，对变形的构件进行矫正。

6、构件除锈和涂装，采用喷砂除锈，涂刷防锈漆和面漆。

（三）钢结构安装1、测量放线，确定钢结构安装位置和标高。

钢结构厂房的支撑作用和布置原则

单层钢结构厂房支撑分屋雄支律和柱间支撑两类，分述如下1.屋盖支撑屋盖支撑包括上弦横向水平支撑、下弦横向水平支撑、纵向水平支撑、垂直支律及系杆等。

(1)横向水平支撑上弦横向水平支撑的作用是:构成刚性框.增强14.盖的整体刚度.保证屋架上弦或尽面梁上冀缘的侧向稳定.同时将山墙抗风住传来的风力传递到(纵向)排架柱。

下弦横向水平支撑的作川是;当屋架下弦设有恩挂吊车或其他设备产生水平力时.或当抗风柱与屋架下弦连接.抗风柱风力传至下弦时.能保证水平力或风力传至排架柱当屋面为大型屋面板.它与尾面梁或屋架上弦有哭点烨接.且屋面板纵肋间的空隙用C15-C20级细石馄凝土灌实，能保证服盖平面的稳定并能传递山墉的风力，则认为可起上弦横向水平支撑的作用.这时不必再设置上弦横向水平支撑。

凡屋面为有攘体系.或山姗风力传至屋架上弦而大峨屋面板与上弦的连接不符合上述要求，则应在屋架上弦平面的伸缩缝区段内两端各设一道上弦横向水平支律。

当天窗通过伸缩缝时.则应在伸缩缝处天窗缺口下设置上弦横向水平撑。

(2)屋面梁(屋架)间的垂直支撑及水平系杆垂直支撑和下弦水平系杆的作用是保证屋架的整体稳定(抗倾植)以及防止在吊车工作时(或有其他振动时)屋架下弦的侧向旅动。

上弦水平系杆则用以保证屋架上弦或展面梁受压翼缘的侧向稳定(防止局部失稳)。

当屋面梁(或屋架)的踌度小于18M.尾面为大型屋面板且无天窗时.一般可不设垂直支撑和水平系杆。

们这时对梁支座应进行抗倾搜验算。

当尽架跨度较大.应在第一或第二柱间设里一道或二道垂直支撑，并在下弦设里通长水平系杆。

当厂房长度较大时.尚应在柱间支撑跨内增设一道垂直支撑当为梯形屋架时。

因其支座处高度较大.为将屋盖水平力传给住子.除按上述要求处理外.必须在伸缩缝两端第一或第二柱间内，于屋架支座处设且屋架端部垂直支撑。

(3)屋面梁(屋架)间的纵向水平支撑下弦纵向水平支撑的作用足:保证横向水平力的纵向分布.增强排架的空间工作.提高厂房刚度.设计时应根据厂房跨度、跨数和高度，屋盖承重结构方案，吊车起重量及工作制等因素考虑在下弦平面靠近支座端部节间中设置。

钢结构厂房施工组织设计

钢结构厂房施工组织设计钢结构厂房施工组织设计一、项目概况本文针对一座面积2000平方米的钢结构厂房进行施工组织设计。

此厂房用于生产工业机械设备，包括生产车间、仓库、办公区等功能区域。

施工时间为6个月，施工人员数量为100人。

二、工程准备1. 项目负责人：指定一位经验丰富的项目经理，负责整个施工过程的技术和管理工作。

2. 施工方案：制定详细的施工方案，包括工期计划、质量控制措施、安全保障措施等。

3. 材料采购：在施工前统计所需钢材、水泥、混凝土、砂石等材料数量，并及时采购。

4. 人员招聘：根据项目需要，招聘各类施工人员，包括钢结构安装工、电焊工、砌筑工等。

5. 设备准备：根据工程需求，准备各类机械设备，如塔吊、电焊机、混凝土搅拌车等。

三、施工组织1. 组织架构：设立施工指挥部，由项目负责人负责领导和协调各个施工单位，确保施工顺利进行。

2. 编制施工计划：根据施工方案制定详细的施工计划，明确施工顺序、工期和工艺等。

3. 分工合作：根据工作性质，将施工人员分为不同小组，如钢结构安装组、电焊组、砌筑组等。

各组之间要密切合作，确保施工的协调性。

4. 管理控制：建立齐全的管理制度，包括工作量统计、质量检查、安全培训等。

定期进行施工现场巡查，及时发现和解决问题。

5. 安全保障：严格按照国家标准执行施工安全措施，如设立安全警示标志、配备安全防护用具、安排专人监督等。

定期组织安全培训，提高施工人员的安全意识。

四、资源管理1. 材料管理：对采购的各种材料进行统一管理，建立材料台帐，确保材料供应和使用的及时性和准确性。

2. 机械设备管理：对使用的各类机械设备进行定期检查和维护，确保设备的正常运行。

定期对设备进行检测和保养，修复或更换损坏设备。

3. 劳动力管理：对施工人员进行统一管理，包括考勤、工资发放等。

建立绩效考核机制，激励施工人员积极主动地完成任务。

五、质量控制1. 施工工艺：根据施工方案，制定详细的工艺流程，确保施工的质量和效率。

钢结构厂房施工方案(附详图)

钢结构厂房施工方案（附详图）、钢结构厂房工程详尽施工方案一、钢结构现场安装（一）、现场安装方案概述本钢结构工程在结构形式是框架，结合构件形式、重量、就位位置和施工现场实际情况，及现场设置塔吊的各项起重参数性能，本工程钢结构采用综合安装方法进行。

1、钢结构现场安装方法：厂房框架柱、梁等构件重量都较轻，吊装主要采用NK250型25t汽车吊吊装吊就位。

2、钢结构现场安装顺序：钢结构吊装采用“先中间、后外侧，先柱后梁，先下后上”的原则。

在厂房的中间部位最先形成一稳定得框架体系，然后向两端进行推进、对称安装其余的钢柱、钢梁构件。

顺序如下图所示：单个厂房施工顺序示意图（从中间向两端）（二）主要安装构件情况分析本工程的主要构件为钢柱、钢梁、檩条、斜撑等构件。

钢材材质为Q345 B。

重量都不太重，具体如下：（三）起重设备选择和布置1、起重机的选择按现场平面布置图，共5个钢结构厂房钢结构工程需要安装，结合其起重性能和工况分析，现场配置NK250型25t汽车吊4台。

主要使用区域及用途如下：2、汽车起重机的工况性能如下表NK250型25t汽车吊额定总起重量表如下（单位：T）：（四）钢结构安装工艺1、安装工艺整体流程（以冷冻库为例）地脚螺栓复测→钢构件卸车→构件进场检验→汽车吊直接吊装就位→地脚螺栓临时紧固→缆风绳临时拉结稳固→钢柱轴线位置、垂直度调整→钢柱螺栓和柱脚压板紧固、焊接→下一钢柱安装→钢柱间系杆安装→形成首个稳定的格构体系→钢屋架地面拼装成整体并双机抬吊就位，组成首个钢屋架→两侧对称安装柱、屋架体系→……→以此类推→安装完成，结构验收。

2、钢结构安装区域划分本工程共有肉类冷冻、肉类市场、蔬菜储藏、蔬菜市场、敞开式销售区五部分，按照施工流水段的划分，共分为五个区域，具体划分区域如下图所示。

3、钢结构整体安装顺序按照工程总体部署，拟安排两个施工队同时进行施工，五个区域的整体施工顺序为：一区、二区……五区。

对于同一个厂房，钢构件安装顺序采用以“减少误差，从中间向两端”的方法进行安装。

钢结构厂房设计方案

钢结构厂房设计方案一、引言钢结构厂房是工业领域中常见的建筑形式，具有结构稳定、施工快速、运营成本低等优点。

本文旨在探讨钢结构厂房的设计方案，从结构设计、布局规划、环境考虑等方面进行探讨。

二、结构设计1. 结构形式钢结构厂房的结构形式可以采用框架结构、悬挑结构或组合结构等。

根据不同的场地条件和使用需求，选择合适的结构形式，确保结构稳定性和承载能力。

2. 结构材料钢结构主要采用优质钢材制作，具有高强度、耐腐蚀等特点。

在选择材料时，需要考虑建筑的使用寿命、环境因素和经济性。

3. 结构布局钢结构厂房的布局应根据不同的功能区域进行规划，合理利用空间，确保生产流程的顺畅和安全。

同时要考虑货物和人员的流动性，通过合理的通道设计实现。

三、布局规划1. 生产区域生产区域是钢结构厂房的核心部分，需要考虑设备的布置、工作流程和物料的运输等。

根据具体的生产需求，建立合理的生产线，确保生产效率和质量。

2. 办公区域办公区域是管理和决策层的工作场所，需要提供舒适的工作环境和足够的空间。

同时要与生产区域相互便捷连接，方便沟通和协作。

3. 储藏区域钢结构厂房需要提供足够的储藏区域，用于存放原材料、成品和其他物资。

储藏区域应具备防潮、防火等基本功能，并合理划分区域，方便管理和取用。

四、环境考虑1. 采光与通风钢结构厂房需要充分考虑采光和通风的问题，确保室内空气的流通和员工的舒适。

可以通过设置大面积的窗户或天窗，以及合理布置通风设备来实现。

2. 环境保护钢结构厂房在设计中应考虑环境保护的问题，遵守相关法规和标准，减少对环境的污染和破坏。

可以在建筑周围设置绿化带或建立污水处理系统等，以减少对环境的影响。

3. 安全防护钢结构厂房的设计中应考虑安全防护的问题，包括防火、防爆、防盗等。

通过合理布置消防设备、监控设备和报警设备等，确保员工和财产的安全。

五、总结钢结构厂房设计方案的制定需要综合考虑结构设计、布局规划和环境考虑等多个方面。

在实际的设计中，需要根据具体的场地和使用需求进行调整和优化，以确保钢结构厂房的安全、高效运营。

钢结构厂房室内施工方案

钢结构厂房室内施工方案1. 引言钢结构厂房是一种在工业领域中常见的建筑形式，它以钢材为主要结构材料，具有结构稳定性好、施工周期短等优点。

而室内施工方案是钢结构厂房建设过程中的重要环节，本文将介绍钢结构厂房室内施工方案的内容和步骤。

2. 施工前准备工作在进行钢结构厂房室内施工之前，需要进行一系列的准备工作，包括：2.1 施工图纸的准备根据设计要求，需要制定详细的施工图纸，包括钢结构构件的位置、尺寸、连接方式等信息。

2.2 材料准备钢结构厂房室内施工所需的材料包括钢材、连接件、混凝土等。

在施工前，需要准备足够的材料，并对材料进行检验，确保其质量符合要求。

2.3 设备器具的准备为了顺利进行施工，需要准备适当的设备器具，包括起重机械、焊接设备、施工台架等。

3. 施工步骤钢结构厂房室内施工的步骤主要包括以下几个方面：3.1 地基处理根据设计要求，对厂房的地基进行处理，包括挖土、填筑、夯实等工作。

3.2 固定主梁和柱子首先，根据施工图纸的指引，安装主梁和柱子，采用合适的连接件将其固定在地基上。

3.3 安装次梁和屋面板在主梁和柱子固定后，按照施工图纸的要求，安装次梁和屋面板，并进行焊接和固定。

3.4 搭设临时支架为了保证施工过程的安全和顺利进行，需要在厂房内搭设临时支架，以支撑施工人员和材料。

3.5 制作和安装墙体根据施工图纸，制作墙体，并进行安装，包括墙柱的固定、墙板的安装等。

3.6 进行室内电气布线在施工过程中，要进行室内电气布线工作，包括电源线路和照明线路的布置，以及电气设备的安装。

3.7 进行室内装修最后，进行室内装修工作，包括地板铺装、墙面涂料、天花板安装等，以提升厂房的实用性和美观性。

4. 施工安全注意事项在进行钢结构厂房室内施工时，需要注意以下安全事项：•操作人员必须穿戴好安全装备，包括头盔、安全带等。

•施工现场要进行划分和隔离，防止行人进入危险区域。

•在高空作业时，必须使用合适的脚手架和安全绳索，并进行安全绑扎。
