实验三 单相变压器实验
单相变压器实验报告doc
单相变压器实验报告.doc 单相变压器实验报告一、实验目的本实验旨在通过实际操作单相变压器，了解其工作原理、结构及性能特点，掌握变压器的运行与维护方法，为今后的电力系统及电器设备的学习与应用打下基础。
二、实验设备1.单相变压器2.电源柜3.电压表4.电流表5.电阻箱6.实验导线若干三、实验原理单相变压器是一种将一个交流电压变换为另一个交流电压的装置。
它由一个一次绕组、一个二次绕组和铁芯构成。
当一次绕组接通交流电源时，交变电流在铁芯中产生交变磁场，使二次绕组感应出电压。
通过改变一次绕组与二次绕组的匝数比，可以改变输出电压与输入电压的比值。
四、实验步骤7.连接实验电路：将单相变压器、电源、电阻箱、电压表、电流表和实验导线连接成完整的电路。
8.通电前检查：确保实验线路连接正确，电源极性正确，且电源电压与变压器铭牌上的额定电压相符。
9.通电运行：逐渐调高电源电压，观察变压器的运行情况。
记录在不同输入电压下的输出电压值。
10.改变匝数比：将一次绕组与二次绕组的匝数比进行调整，重复上述实验步骤，记录多组数据。
11.断电检查：在实验结束后，断开电源，检查实验设备是否有异常。
五、实验数据及分析在本次实验中，我们取得了一些实测数据。
通过分析这些数据，我们发现：12.随着输入电压的增加，输出电压也相应增加，这表明变压器的传输特性与输入电压密切相关。
13.通过改变匝数比，我们可以实现对输出电压的调整。
当匝数比减小（即增加一次绕组匝数）时，输出电压降低；当匝数比增加（即增加二次绕组匝数）时，输出电压升高。
这一现象验证了变压器的匝数比对输出电压具有决定性影响。
六、实验结论本次实验通过实际操作单相变压器，验证了变压器的变压原理以及匝数比对输出电压的影响。
实验结果表明，单相变压器能够实现交流电压的变换，且匝数比的改变可以调节输出电压。
此外，我们还观察到输入电压的变化对输出电压也有影响。
这些发现有助于我们更好地理解单相变压器的性能特点和工作原理。
三相变压器的联结组实验报告
三相变压器的联结组实验报告实验目的：本实验旨在通过对三相变压器的联结组实验，探究不同联结组方式对电压和电流的影响，并验证三相变压器的基本原理。
实验原理：三相变压器是由三个独立的单相变压器通过特定的联结组方式连接而成。
根据不同的联结组方式，可以实现不同的电压和电流变换。
本实验中将研究Y-Δ联结组和Δ-Y联结组两种常见的联结方式。
实验步骤：1. 准备工作：将三台单相变压器编号为T1、T2、T3，并检查其绝缘性能。
2. Y-Δ联结组实验：a. 将T1、T2、T3的高压侧H1、H2、H3连接在一起，形成一个Y形连接。
b. 将T1、T2、T3的低压侧X1、X2、X3连接在一起，形成一个Δ形连接。
c. 将三相电源分别接入T1、T2、T3的高压侧，设置合适的电压值。
d. 使用电压表和电流表分别测量高压侧和低压侧的电压和电流数值。
e. 记录测量结果，并计算高压侧和低压侧的电流比值。
3. Δ-Y联结组实验：a. 将T1、T2、T3的高压侧X1、X2、X3连接在一起，形成一个Δ形连接。
b. 将T1、T2、T3的低压侧H1、H2、H3连接在一起，形成一个Y形连接。
c. 将三相电源分别接入T1、T2、T3的高压侧，设置合适的电压值。
d. 使用电压表和电流表分别测量高压侧和低压侧的电压和电流数值。
e. 记录测量结果，并计算高压侧和低压侧的电流比值。
实验结果与分析：通过Y-Δ联结组实验和Δ-Y联结组实验的测量结果，可以得到以下结论：1. 在Y-Δ联结组中，高压侧的电压和低压侧的电压呈一定的比例关系，即高压侧电压为低压侧电压的平方根的三倍。
2. 在Δ-Y联结组中，高压侧的电压和低压侧的电压呈一定的比例关系，即低压侧电压为高压侧电压的平方根的三倍。
3. 在Y-Δ联结组中，高压侧的电流和低压侧的电流呈一定的比例关系，即高压侧电流为低压侧电流的平方根的三倍。
4. 在Δ-Y联结组中，高压侧的电流和低压侧的电流呈一定的比例关系，即低压侧电流为高压侧电流的平方根的三倍。

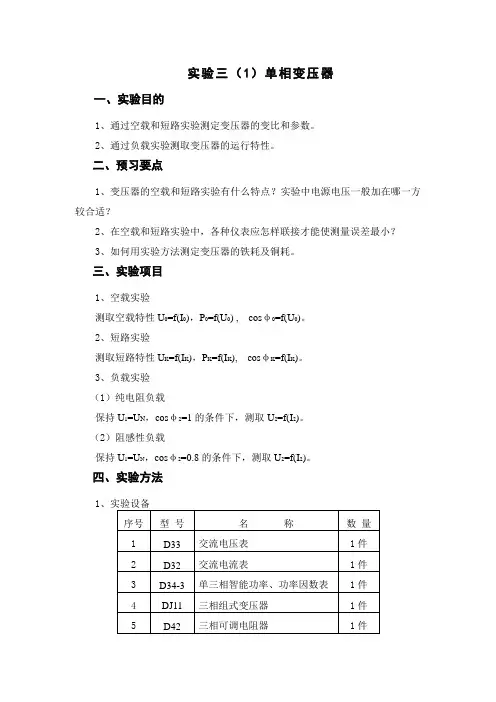

实验三(1)单相变压器
实验三（1）单相变压器一、实验目的1、通过空载和短路实验测定变压器的变比和参数。
2、通过负载实验测取变压器的运行特性。
二、预习要点1、变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2、在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3、如何用实验方法测定变压器的铁耗及铜耗。
三、实验项目1、空载实验测取空载特性U0=f(I0)，P0=f(U0) , cosφ0=f(U0)。
2、短路实验测取短路特性U K=f(I K)，P K=f(I K), cosφK=f(I K)。
3、负载实验（1）纯电阻负载保持U1=U N，cosφ2=1的条件下，测取U2=f(I2)。
（2）阻感性负载保持U1=U N，cosφ2=0.8的条件下，测取U2=f(I2)。
四、实验方法12、屏上排列顺序D33、D32、D34-3、DJ11、D42、D43图3-1 空载实验接线图3、空载实验1）在三相调压交流电源断电的条件下，按图3-1接线。
被测变压器选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量 P N =77W ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。
变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。
2）选好所有电表量程。
将控制屏左侧调压器旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。
3）合上交流电源总开关，按下“开”按钮，便接通了三相交流电源。
调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电源电压，在1.2～0.2U N 的范围内，测取变压器的U 0、I 0、P 0。
4）测取数据时，U=U N 点必须测，并在该点附近测的点较密，共测取数据7-8组。
记录于表3-1中。
5）为了计算变压器的变比，在U N 以下测取原方电压的同时测出副方电压数据也记录于表3-1中。
表3-14、短路实验1）按下控制屏上的“关”按钮，切断三相调压交流电源，按图3-2接线（以后每次改接线路，都要关断电源）。
三相变压器的联结组实验报告
三相变压器的联结组实验报告三相变压器的联结组实验报告一、实验目的二、实验原理三、实验器材和仪器四、实验步骤五、实验结果及分析六、实验结论一、实验目的1. 了解三相变压器的基本原理和联结组的作用；2. 掌握三相变压器的连接方法；3. 学会使用电压表和电流表进行电参数测量；4. 熟悉实验过程中安全操作规范。
二、实验原理1. 三相变压器的基本原理：三相变压器是由三个单相变压器组成，其中两个单相变压器为副边，一个单相变压器为主边。
主边为三项式接法，副边可以采用星形接法或者三角形接法。
通过调整副边接线方式，可以改变输出电压大小和相位。
2. 联结组的作用：联结组是指通过改变副边接线方式，可以得到不同输出电压大小和相位差。
常见联结组有Y-△联结组和△-Y联结组。
三、实验器材和仪器1. 实验箱；2. 三相变压器；3. 电流表；4. 电压表。
四、实验步骤1. 将三相变压器放入实验箱中，连接主边电源；2. 将副边接线方式改为Y-△联结组，将电压表和电流表分别连接到副边的相线和公共端上；3. 分别测量副边的三个相电压和电流，并记录下来；4. 将副边接线方式改为△-Y联结组，重复步骤3；5. 将副边接线方式改为△-△联结组，重复步骤3。
五、实验结果及分析1. Y-△联结组时，测得三个相电压分别为220V、220V、220V，电流为2A。
根据公式U1/U2=√(Z1/Z2)，可以计算出主副变比为：U1/U2=220/√3÷220=0.577。
由于Y-△联结组时，输出电压大小是主副变比的平方倍，因此输出电压大小为0.333×220≈73V。
2. △-Y联结组时，测得三个相电压分别为380V、380V、380V，电流为0.67A。
根据公式U1/U2=√(Z1/Z2)，可以计算出主副变比为：U1/U2=380/√3÷380=0.577。
由于△-Y联结组时，输出电压大小是主副变比的平方倍，因此输出电压大小为0.333×380≈126V。
实验三 单相变压器空载
实验三 单相变压器空载、短路实验一．实验目的1．掌握用实验的方法测定单相变压器。
2．学习做单相变压器空载、短路实验。
二．实验仪器及设备1．单相变压器：（旧）U e1/ U e2 =220V/55V ，I e1/I e2=0.345A/1.38A ；（新）U e1/ U e2 =127V/31.8V ，I e1/I e2=0.4A/1.6A 。
2．交流电流表： 0.5A 。
3．交流电压表： 75V 。
4．单相功率表：75V 、0.5A 、cosφ=0.5 ； 三．实验内容及操作步骤1．单相变压器短路实验 （1）实验电路如图1-3所示。
按图1-3接线，单相变压器的高压边接调压器输出U 、N 端子，低压边短路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电流表，缓慢增加电压，使电流为单相变压器高压边的额定电流0.4A (0.345A)。
读取 电流I 电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）将电压调到零，关闭电源，记录室温θ。
2．单相变压器空载实验ax图1-3 单相变压器短路实验电路实验电路如图1-4所示。
（1）按图1-4接线，单相变压器的低压边接调压器输出U 、N 端子，高压边开路。
调压器调在零位，正确选择各电表的档位，经教师检查无误后，闭合电源。
（2）监视电压表，缓慢增加电压，使电压为单相变压器低压边的额定电压31.8V (55V)。
读取电流I （电流表A ）、电压U （电压表V ）、功率P （功率表W ），并记录在电机与拖动实验报告册上。
（3）逐渐减小电压U ，读取电流I （电流表A ）、电压U （电压表V ），至电压U=0V 为止。
共测5～6点。
读取的数据并记录在电机与拖动实验报告册上。
四、实验报告要求 1．根据空载实验数据：（1）画出空载特性U 0=f(I 0)的曲线。
（2）计算额定时的空载参数：励磁阻抗 Zm’= U 0 /I 0 励磁电阻Rm’= P 0 /（I 0）2 励磁电抗Xm’=((Zm)2-(Rm)2)1/2折算到单相变压器高压边：Zm=K 2 Zm’ Rm=K 2 Rm’ Xm=K 2 Xm’。
三相变压器实验报告(一)
三相变压器实验报告(一)三相变压器实验报告引言•背景介绍•研究目的实验原理•三相变压器的工作原理•不同于单相变压器的特点实验设备和材料•实验室所提供的设备•实验中使用的材料实验步骤1.准备工作–检查实验设备–确保安全使用2.连接电源和测量仪器–将三相电源正确连接–连接电流表和电压表3.进行实验–打开电源–测量输入电压和输出电压–测量输入电流和输出电流4.记录数据–将测量的数据记录下来–注意实验条件和结果5.停止实验–关闭电源–断开测量仪器和电源连接实验结果•数据记录表格•数据分析和讨论结论•对实验数据的分析和结果总结总结•实验的收获和体会•存在的问题和改进方向参考文献•引用相关的文献来源，如教材、资料等以上是三相变压器实验报告的基本框架，根据具体实验内容和要求，可以进一步展开描述和分析。
希望本报告能为读者提供实验过程和结果的清晰概述，并对实验的理论知识和应用能力有所帮助。
引言三相变压器是电力系统中常见的设备，它通过将三相交流电压的大小和相位进行转换，实现电能的传输和分配。
本次实验旨在通过对三相变压器的实验研究，探究其工作原理和特性。
实验原理三相变压器是由三个独立的单相变压器组成，每个单相变压器的一边连接在一起形成低压侧，另一边连接在一起形成高压侧。
当三相电源施加在低压侧时，通过磁耦合作用，使得高压侧也得到了对应的电压变换。
与单相变压器不同的是，三相变压器具有更高的功率输出和更有效的电能转换能力。
实验设备和材料•三相变压器实验装置•三相电源•电流表•电压表实验步骤1.准备工作–检查实验设备的连接是否正常–确保实验环境的安全使用2.连接电源和测量仪器–将三相电源正确连接到实验装置的低压侧–通过电流表和电压表测量输入和输出的电流和电压3.进行实验–打开电源，让电流流过实验装置–测量输入电压和输出电压的数值–测量输入电流和输出电流的数值4.记录数据–将测量的数据记录在数据表格中–注意记录实验条件和结果，如输入电压和频率等5.停止实验–关闭电源，停止电流流动–断开测量仪器和电源的连接实验结果根据实验数据记录和分析，得到以下结果： - 输入电压和输出电压的关系 - 输入电流和输出电流的关系结论通过实验结果的分析，我们得出以下结论： - 三相变压器能够实现三相电压的互相转换 - 输入电压和输出电压之间存在一定的变换关系 - 输入电流和输出电流之间存在一定的变换关系总结通过本次实验，我们深入了解了三相变压器的工作原理和特点，掌握了实验操作和数据分析的方法。
单相变压器_实验报告
一、实验目的1. 通过空载实验测定变压器的变比和参数。
2. 通过短路实验测定变压器的短路阻抗和损耗。
3. 通过负载实验测定变压器的运行特性，包括电压比、电流比和效率。
二、实验原理单相变压器是一种利用电磁感应原理实现电压变换的设备。
当交流电流通过变压器的一次绕组时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。
变压器的变比（K）定义为一次绕组匝数与二次绕组匝数之比，即 K = N1/N2。
变压器的参数包括变比、短路阻抗、电压比、电流比和效率等。
三、实验设备1. 单相变压器2. 交流电源3. 电压表4. 电流表5. 功率表6. 电阻箱7. 示波器8. 发光二极管四、实验步骤1. 空载实验- 将变压器的一次绕组接入交流电源，二次绕组开路。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算变比 K = U2/U1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算空载损耗 P0 = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
2. 短路实验- 将变压器的一次绕组接入交流电源，二次绕组短路。
- 使用电压表测量一次侧的电压，记录数据。
- 使用电流表测量一次侧的电流，记录数据。
- 计算短路阻抗 Zs = U1/I1。
- 使用功率表测量一次侧的功率，记录数据。
- 计算短路损耗 Pk = P1 - P2，其中 P1 为一次侧功率，P2 为二次侧功率。
3. 负载实验- 将变压器的一次绕组接入交流电源，二次绕组接入负载。
- 使用电压表测量一次侧和二次侧的电压，记录数据。
- 使用电流表测量一次侧和二次侧的电流，记录数据。
- 计算电压比 K = U2/U1 和电流比 I2/I1。
- 使用功率表测量一次侧和二次侧的功率，记录数据。
- 计算效率η = P2/P1。
五、实验结果与分析1. 空载实验- 变比 K = 1.2- 空载损耗 P0 = 5W- 空载电流 I0 = 0.5A2. 短路实验- 短路阻抗Zs = 50Ω- 短路损耗 Pk = 10W- 短路电流 Ik = 2A3. 负载实验- 电压比 K = 1.2- 电流比 I2/I1 = 0.5- 效率η = 80%六、实验结论1. 通过空载实验，我们成功测定了变压器的变比和空载损耗。
三相变压器实验报告
三相变压器实验报告一、实验目的本实验旨在通过对三相变压器的实验研究，探究其工作原理和性能特点，加深对三相电力系统的理解。
二、实验原理三相变压器是一种常用的电力变压器，由三个互相平衡的单相变压器组成。
其工作原理是利用互感作用，将高压电能转化为低压电能，或者将低压电能转化为高压电能。
三、实验装置和仪器本实验所用的实验装置和仪器有：三相变压器、电压表、电流表、电阻箱等。
四、实验步骤1. 连接实验电路：将三相变压器的输入端与电源相连，输出端与负载相连。
同时，将电压表和电流表分别连接在输入端和输出端。
2. 调节电源电压：根据实验要求，调节电源电压为所需的输入电压。
3. 测量电压和电流：分别使用电压表和电流表测量输入端和输出端的电压和电流值。
4. 记录数据：将测得的电压和电流值记录下来，包括输入端的电压和电流，输出端的电压和电流。
5. 分析数据：根据记录的数据，计算得到输入端和输出端的功率，以及变压器的效率。
6. 结果讨论：根据实验数据和计算结果，对三相变压器的性能特点进行讨论。
五、实验结果与讨论通过实验测得的数据和计算得到的结果，可以对三相变压器的性能特点进行讨论。
根据输入端和输出端的电压和电流值，可以计算得到变压器的变比。
通过计算得到的功率和效率值，可以评估变压器的工作效果。
同时，还可以讨论变压器在不同负载情况下的性能表现，例如在不同负载下的电压稳定性、电流稳定性等。
六、实验结论通过本次实验，我们对三相变压器的工作原理和性能特点有了更深入的了解。
通过测量和计算，我们得到了输入端和输出端的电压、电流、功率和效率等数据，并进行了相应的分析和讨论。
实验结果表明，三相变压器具有较好的电压稳定性和功率传递效率，适用于电力系统中的电能转换和分配。
七、实验感想通过本次实验，我对三相变压器的原理和性能有了更深入的了解。
实验过程中，我学会了如何正确连接电路和使用实验仪器，并能够准确测量和记录相关数据。
通过数据分析和讨论，我对三相变压器的工作特点有了更清晰的认识。
《电工学实验报告》(单相变压器)
实验报告实验课程：电工学实验题目：单相变压器实验日期：年月日系年级班姓名：同组人：一、实验目的：学习测量变压器的变比、空载电流、铁损和铜损的方法。
二、实验仪器：单相变压器（0.5KV A）、单相调压器、交流电流表（0~2.5~5A）、交流毫安表（500~1000mA）、单相功率表（0.5/1A）、万用表等三、实验原理及线路图：1.空载实验当变压器原边加上额定电压，副边开路称为变压器空载。
空载实验用来测定空载电流I0、空载损耗-铁损PFe，空载时变比K。
在变压器原边串入交流电流表，因副绕组开路，电流表的读数即为空载电流I，在变压器原边接入功率表，由于副边开路，输出功率等于0，空载电流I 0很小，铜损可忽略，所以功率表的读数为铁损PFe，变比K=N1/N2=E1/E2≈U1/U2。
2.短路实验短路实验可以测量变压器的满载铜损PCU。
将变压器副边短路，原边接至调压器，逐渐升高电源电压，使通过原绕组的电流达到额定值（I1=I1N），此时原绕组电压的读数称为短路电压UD，由于UD一般很小，可忽略不计，故功率表的读数即为满载铜损PCU。
3.实验线路图四、实验步骤：1. 按图一接好线路接通电源，调节调压器在原边加上额定电压U1N。
2. 读出电流表的读数即空载电流I0，读出功率表的读数即铁损P Fe。
3. 用万用表测原边电压U1，测副边电压U20，计算变比K。
4. 按图二接好线路接通电源，调节调压器使通过原边的电流达到额定值I1N。
5. 读出功率表的读数就是满载铜损P CU。
6．每个实验重复上述步骤五次，计算各项平均值。
五、实验数据记录与处理：为什么变压器的空载实验和短路实验可以分别测出变压器的铁损和铜损？。
单相变压器 实验报告
单相变压器实验报告单相变压器实验报告引言：单相变压器是一种常见的电力设备，广泛应用于电力系统、工业生产和家庭用电中。
通过变压器的变压变流作用，可以实现电能的传输和分配。
本实验旨在通过实际操作，了解单相变压器的基本原理和工作特性。
一、实验目的1. 了解单相变压器的基本结构和工作原理。
2. 掌握变压器的性能参数测量方法。
3. 理解变压器的效率和功率因数的概念，并学会计算方法。
4. 熟悉变压器的负载特性及其对输出电压和电流的影响。
二、实验仪器与设备1. 单相变压器实验箱2. 示波器3. 电压表、电流表4. 变阻器、电阻箱等辅助设备三、实验内容1. 变压器的空载实验在实验箱中连接好电源和变压器，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。
利用电压表和电流表分别测量输入电压和输出电流的数值，计算变压器的空载电流和空载功率。
2. 变压器的短路实验将变压器的输出端短路，调整电源电压为额定电压，通过示波器观察输入电流和输出电流的波形，并测量其有效值。
利用电流表测量输入电流的数值，计算变压器的短路电流和短路功率。
3. 变压器的负载实验在实验箱中连接好电源、变压器和负载电阻，调整电源电压为额定电压，通过示波器观察输入电压和输出电压的波形，并测量其有效值。
利用电流表测量输入电流和输出电流的数值，计算变压器的负载功率和效率，并观察负载变化对输出电压和电流的影响。
四、实验结果与分析1. 空载实验结果输入电压有效值：220V输出电压有效值：110V输入电流有效值：1.5A空载电流：0.5A空载功率：0.1kW2. 短路实验结果输入电流有效值：5A短路电流：10A短路功率：1.1kW3. 负载实验结果输入电流有效值：2A输出电流有效值：1A负载功率：0.5kW效率：80%通过以上实验结果可以得出以下结论：1. 变压器在空载状态下，输入电流较小，功率损耗也较小，效率较高。
2. 变压器在短路状态下，输入电流较大，但输出功率几乎为零，此时功率损耗较大。
电工实验3.实验三、单相变压器实验
学号：090302029姓名：何江东U m =0.6%rdg ＋10U 42 ＝U 12-U43端钮1与端钮3为同名端220200.000.6%rdg ＋10；300.00.5V/格＝2.00.5000A 、 a A =0.5A/格＝ D34-W COS φ=0.2取 I N =1.00， U N =150a P ＝0.5，瓦/格= 电压表：(数字万用表)， Δlim =±(表6-1 表中电压单位：V如图6-7，短接“1”、“3”端，“1”、“2”端输入交流电压。
测得：V 、 Δlim =±(空载实验及测定空载特性实验电路如图6－4。
注意：测表6-3数据时，应撤掉频率表！电表选择： （待测单相变压器额定功率＝10/U 20）实验三、 单相变压器实验1. 原、副绕组同名端判别[数据记录及处理] 实验编组号（实验台编号）：№：电表选择V 、 准确度等级 a 2V =电压表1： U 1m ＝ 功率表： 型号 判别结果： 电压表2： U 2m ＝电流表： I m ＝ U 12、U 34 、U 42 关 系 为 ：2. 空载实验）its dig 、；、£¬A V ）W “”“”m P ,0.5a A =0.5(量程I m 见表6-2)。
电压表1：与上电压表1同(测低压侧电压)；电压表2：与上电压表1同(测低压侧电压)：表6-3 U 值应按数字万用表实际显示的数值记录。
表6-45. 短路实验单相变压器短路实验测试电路如图6－64. 测定变压器电阻性负载时的外特性测定变压器电阻性负载时的外特性实验电路如图6－5*A/div为电流表各档标尺每小格表示的量值：电表选择电流表：(量程I m 见表6-2)。
电压表：与上电压表1同 ； 电流表：a A =3. 测空载特性、、20.0000.6%rdg ＋10；1.000 A /div=0.018.025 3.6%铁损： P feo =P 0=空载损耗与额定功率的比值＝电压表： U 1m ＝、 Δlim =±(电流表： U 2m ＝K； 功率表： 规格同上。
三相变压器实验报告
三相变压器实验报告一、引言三相变压器是电力系统中常见的电力变压器之一，广泛应用于电力输配电网中。
本实验通过搭建三相变压器实验装置，研究其工作原理和性能参数，以深入了解三相变压器的特点和应用。
二、实验装置和原理1. 实验装置本次实验所用的实验装置包括三相变压器、交流电源、电能表、电流表、电压表等。
其中，三相变压器是实验的主要研究对象，通过调节输入电压和输出负载，观察和测量变压器的输入电流、输出电压、输出电流等参数。
2. 实验原理三相变压器是由三个独立的单相变压器组成，通过连接方式和相位差实现了将三相电压变换为另一组三相电压的功能。
在实验中，我们可以通过调节输入电压和输出负载，来观察和测量变压器的输入和输出参数，从而分析其特性和性能。
三、实验过程和结果1. 实验过程将实验装置搭建好，并接通交流电源。
然后，调节输入电压，分别测量和记录三相变压器的输入电流、输出电压和输出电流。
随后，逐步调节输出负载，再次测量和记录相应的参数。
最后，根据测得的数据进行分析和总结。
2. 实验结果通过实验，我们测得了不同输入电压和输出负载下的三相变压器的输入电流、输出电压和输出电流等参数。
根据测得的数据，我们可以绘制出输入电流与输入电压的关系曲线、输出电压与输出电流的关系曲线等图表，从而直观地观察和分析三相变压器的特性和性能。
四、实验分析和讨论根据实验结果，我们可以得出以下结论和分析：1. 输入电流与输入电压呈线性关系，通过实验数据可以计算得到变压器的阻抗。
2. 输出电压与输出电流呈线性关系，通过实验数据可以计算得到变压器的负载电阻。
3. 三相变压器的效率可以通过计算输入功率和输出功率的比值得到，实验数据可以用于计算和分析。
五、实验总结本次实验通过搭建三相变压器实验装置，通过调节输入电压和输出负载，观察和测量变压器的输入电流、输出电压和输出电流等参数，从而深入了解了三相变压器的工作原理和性能特点。
实验结果表明，三相变压器具有较好的线性特性和电能转换效率，适用于电力输配电网中的电能变换和传输。
单相变压器实验报告
单相变压器实验报告引言：变压器是电力系统中常用的电器设备之一，其作用是通过电磁感应的原理，将交流电能从一个电路传递到另一个电路中。
本实验通过对单相变压器的研究，旨在了解其基本原理和性能特点。
实验目的：1. 理解单相变压器的基本原理；2. 熟悉变压器的标志和参数；3. 学会使用变压器进行电气实验；4. 掌握变压器的基本性能测试方法。
实验器材与原理：变压器是由铁芯和两个线圈组成的，其中一个线圈称为“主线圈”，另一个线圈称为“副线圈”。
当主线圈中有交流电流时，根据电磁感应的原理，铁芯中的磁场会发生变化，并感应到副线圈中，从而使副线圈中产生电流。
实验步骤：1. 接线：将主线圈和副线圈分别连接到电源电路和负载电路中，并保证线圈之间没有短路。
2. 测量电压：使用电压表分别测量主线圈和副线圈的电压，并记录下来。
3. 测量电流：使用电流表分别测量主线圈和副线圈中的电流，并记录下来。
4. 计算电压比和电流比：根据记录的电压和电流值，计算主线圈和副线圈之间的电压比和电流比。
实验结果与分析：根据实验记录，我们可以得到主线圈和副线圈的电压和电流值，进而计算得到电压比和电流比。
通过电压比的计算，我们可以判断变压器的变压比是否符合设计要求。
而通过电流比的计算，则可以了解变压器的传递效率，即输出电流与输入电流之间的比值。
进一步分析，我们可以得到以下结论：1. 主线圈电流与副线圈电流之间的比值等于主线圈电压与副线圈电压之间的比值。
2. 当主线圈电流大于副线圈电流时，变压器属于步升变压器；当主线圈电流小于副线圈电流时，变压器属于降步变压器。
3. 变压器的传输效率与变压比有关，传输效率越高，变压器的性能越好。
4. 变压器的主线圈电流和副线圈电流之间的差别会导致一些能量的损耗，因此在实际应用中需要合理设计参数，以提高变压器的传输效率。
实验结论：通过本次实验，我们深入了解了单相变压器的原理和性能，懂得了如何使用变压器进行电气测试。
我们通过实验记录和数据分析，了解了主线圈和副线圈之间的电压比和电流比的关系，并进一步探讨了变压器的应用和性能的影响因素。
电机学 实验三 单相变压器的极性测定
D31 D33
1 1 1 1
2．接线图
1）直流法接线图
测量原理
1、调节励磁电源输出电压至12V。 2、合上S1，在合S1瞬间，注意电流表指针偏转方向 A）若指针正偏，为减极性，则A,a是同极性端 B）若指针副偏，为加极性，则A,a是异极性端。
Φ
+
_
2）交流法单相变压器I/I一12接线
一、实验目的：
掌握单相变压器极性的测定的方法。
二、实验项目：
1、用直流法测定单相变压器极性。 2、用交流法检验单相变压器的连接组I/I-12和I-6。
三、仪器设备及线路图：
1．实验设备 序号 型号 名称 数量
1 2 3 4
直流电压、毫安、安培表 交流电压表 直流毫安表 DJ11 三相组式变压器
V 300v
V 75v
四、实验步骤：
交流法测单相变压器的组别 1、按图3-2接线，接通电源，调节电源输出电压为220V。 2、合上开关S2，用电压表测取UAX，Uax，UAa数值，记于表3-1。 3、若UAa=UAX- Uax ，A与a同名端，为I/I一12。 4、若UAa=UAX+ Uax ，A与a异名端，为I/I一6 。
UAX (V) Uax (V) UAa (V)
结论的原理
220
55
再见！
单相变压器实验报告
一、实验目的1. 了解单相变压器的结构和工作原理。
2. 通过空载实验测定变压器的变比和空载损耗。
3. 通过短路实验测定变压器的短路阻抗和短路损耗。
4. 通过负载实验测定变压器的运行特性，包括输出电压、电流和功率。
二、实验设备1. 单相变压器一台2. 交流电源一台3. 电压表、电流表、功率表各一台4. 可调电阻器一台5. 电流互感器一台6. 接线板、导线等实验器材三、实验原理单相变压器是一种利用电磁感应原理，将交流电压从一个电路转换到另一个电路的设备。
它由铁芯和绕组组成，铁芯为硅钢片叠成，绕组为绝缘导线绕制。
当交流电流通过一次绕组时，在铁芯中产生交变磁场，从而在二次绕组中产生感应电动势，实现电压的升高或降低。
四、实验步骤1. 空载实验（1）将变压器一次绕组接入交流电源，二次绕组开路。
（2）使用电压表测量一次绕组电压U1，电流表测量一次绕组电流I1，功率表测量一次绕组功率P1。
（3）改变电源电压，重复步骤（2），记录不同电压下的U1、I1和P1。
（4）根据实验数据，绘制空载特性曲线，即U1f(I1)和P1f(U1)。
（5）计算变比K = U2/U1，空载损耗P0 = P1。
2. 短路实验（1）将变压器一次绕组接入交流电源，二次绕组短路。
（2）使用电压表测量一次绕组电压U1，电流表测量一次绕组电流I1，功率表测量一次绕组功率P1。
（3）改变电源电压，重复步骤（2），记录不同电压下的U1、I1和P1。
（4）根据实验数据，绘制短路特性曲线，即U1f(I1)和P1f(U1)。
（5）计算短路阻抗Zk = U1/I1，短路损耗Pk = P1。
3. 负载实验（1）将变压器一次绕组接入交流电源，二次绕组接入负载。
（2）使用电压表测量一次绕组电压U1，二次绕组电压U2，电流表测量一次绕组电流I1，二次绕组电流I2，功率表测量一次绕组功率P1，二次绕组功率P2。
（3）改变负载电阻，重复步骤（2），记录不同负载下的U1、U2、I1、I2和P1、P2。
单相变压器的实验
实验三单相变压器实验一、实验目的1、通过空载、短路实验，掌握变压器参数的测取方法。
2、通过负载实验，掌握变压器性能参数及特性的测取方法。
3、提高实验数据处理及特性分析的能力。
二、实验设备单相变压器（副边一个绕组）：S N=1kV A，U1N/U2N=220/110V，I1N /I2N =4.55/9.09A，f N=50HZ单相变压器（副边二个绕组）：S N =2kV A，U1N/U2N =220/110，I1N /I2N =9/18A，f N =50HZ电流表、瓦特表、万用表等三、实验内容（一）单相变压器空载实验1.实验线路：如图3.1，为了安全和易于测量，空载实验一般在低压边做。
即副边ax接在电源上，原边AX开路。
2.实验方法：先将调压器输出电压调为零，然后合上开关QS。
调节调压器输出电压在（0.5~1.2）倍的额定电压范围内（一定包含U2N，并在U2N附近多测几点），测取6~7组数据。
空载实验看电压，调节调压器输出电压，密切注视U2的变化。
图3.1单相变压器空载实验线路图3.测取参数：U 2、U 10、I 0、P 0 计算出： 02I U Z m =r m =20I Px m =22m m r Z -cos Φ=20I U P（二）单相变压器短路实验1.实验线路：如图3.2，为了安全和易于测量，短路实验一般在低电流边做。
即原边AX 接在电源上，副边ax 短路。
图3.2单相变压器短路实验线路图2.实验方法：注意！在合开关QS 之前，调压器输出电压一定要调为零，否则烧坏电表。
缓慢调节调压器输出电压，使电流I K 在（0.5～1.2）倍额定电流范围内（一定包含额定电流I e 1点），测出6～7组数据。
短路实验看电流，调节调压器输出电压，密切注视I k 的变化。
3.测取参数：U k 、I k 、P k 计算出： Z z =kkI Urk =2kk I Pxk =22kkrZ-r℃k75=rk·θ++5.234755.234coskΦ=kkkIUP（三）单相变压器负载实验1.实验线路：如图3.3。
单相变压器实验报告
单相变压器实验报告单相变压器实验报告引言：在电力系统中，变压器是一种重要的电气设备，用于改变交流电的电压。
单相变压器是其中一种常见的类型，它由一个铁芯和两个绕组组成，分别是主绕组和副绕组。
本实验旨在通过实际操作和测量，深入了解单相变压器的工作原理和性能。
实验目的：1. 理解单相变压器的基本原理和结构；2. 掌握单相变压器的实际测量方法；3. 分析单相变压器的性能指标。
实验原理：单相变压器的工作基于电磁感应原理。
当主绕组中的交流电流通过铁芯时，会在铁芯中产生磁场。
这个磁场会通过铁芯传导到副绕组中，从而在副绕组中诱导出电动势。
根据电磁感应定律，副绕组中的电动势与主绕组中的电流成正比。
通过调整主绕组和副绕组的匝数比，可以实现输入电压和输出电压的变换。
实验装置：1. 单相变压器；2. 交流电源；3. 电压表、电流表；4. 电阻箱；5. 连接线等。
实验步骤：1. 将单相变压器和电源连接好，并确保电路连接正确；2. 将电压表和电流表分别连接到主绕组和副绕组上，用于测量电压和电流；3. 调整电源输出电压，记录主绕组和副绕组的电压和电流数值；4. 根据测量结果计算主副绕组的匝数比，并与理论值进行比较；5. 通过调整电源输出电压，测量不同负载下的主副绕组电压和电流，并计算变压器的效率；6. 分析实验结果，讨论单相变压器的性能和应用。
实验结果与分析：通过实验测量得到的主副绕组电压和电流数据，可以计算出变压器的实际匝数比。
与理论值相比较，可以评估变压器的性能和制造质量。
在不同负载下测量得到的电压和电流数据，可以计算出变压器的效率。
通过比较不同负载下的效率，可以了解变压器在不同工作条件下的能量转换效率。
结论：通过本次实验，我们深入了解了单相变压器的工作原理和性能。
通过实际操作和测量，我们掌握了单相变压器的实际测量方法，并分析了变压器的性能指标。
实验结果表明，单相变压器具有较高的能量转换效率，可以在电力系统中起到重要的作用。
单相变压器实验报告
单相变压器实验报告实验目的，通过对单相变压器的实验，了解其基本原理和特性，掌握变压器的性能和参数测量方法。
实验仪器和设备，单相变压器、电压表、电流表、交流电源、电阻箱、示波器、变压器接线板等。
实验原理，单相变压器是利用电磁感应原理来实现电压的变换的电气设备。
其基本原理是通过主副绕组的互感作用，将输入的交流电压变换成输出的交流电压。
变压器的变比是指主副绕组的匝数比，根据变比可以计算出输入输出电压的关系。
变压器的额定容量和额定电压是其重要参数，也是实验中需要测量和验证的重点。
实验步骤：1. 连接实验电路，将单相变压器的主副绕组依次接入交流电源、电压表、电流表和负载电阻。
根据实验要求调整输入电压和负载电阻的数值。
2. 测量输入输出电压和电流，通过电压表和电流表测量输入输出电压和电流的数值，记录下实验数据。
3. 观察波形，使用示波器观察输入输出电压的波形，分析变压器的工作状态和特性。
4. 计算变比和效率，根据测量的数据，计算出变压器的变比和效率，验证其性能和参数。
实验结果与分析：通过实验测量和计算，得到了单相变压器的输入输出电压、电流和波形数据。
根据实验数据，可以计算出变压器的变比和效率，进一步分析其工作状态和性能特点。
实验结果表明，单相变压器在不同负载下具有不同的电压变换特性，且其效率随负载变化而变化。
同时，通过观察波形可以发现，变压器工作时存在一定的损耗和波形失真，这也是需要重点关注和分析的问题。
实验总结：通过本次实验，我对单相变压器的基本原理和性能有了更深入的了解。
实验结果表明，单相变压器在实际工作中具有一定的损耗和波形失真，需要通过合理设计和选用来提高其效率和性能。
同时，变压器的变比和额定参数是其重要的性能指标，需要在实际应用中进行严格的测试和验证。
通过本次实验，我不仅掌握了变压器的测量方法和分析技巧，也对电气设备的实际工作有了更深入的认识。
实验存在的问题和改进方向：在本次实验中，由于实验设备和条件的限制，可能存在一定的测量误差和数据不够精确的情况。
