手持3d扫描仪使用方法【干货技巧】

三维扫描仪因其准确性、便携性、简单性等产品特性，广泛应用在逆向设计、质量检测、小型精细扫描、三维建模、数字存档、虚拟安装、干涉分析、变形检测、VR/AR、有限元分析、形位公差分析、回弹补偿检测、管路快速检测、绘制线图等诸多解决方案之中，在航天航空、汽车船舶等交通行业、风电水电、模具检测、模具制造、警用公共安全、文化遗传、影视模型、数字化工厂等行业中发挥着不可替代的作用。

接下来我们一起来看看常规的手持3D扫描仪是如何使用的。

一、3D扫描设备连接正确流程（以便确保设备物理完整性以及避免损坏任何设备。

）1、将电源插入插座；2. 将电源线连接到USB3.0数据线；3. 将USB 3.0数据线连接到电脑的USB 3.0端口；4. 将USB 3.0数据线的另一端口连接到三维扫描仪。

5. 将电源连接到扫描仪。

6. 启动与设备配套的三维扫描软件三、扫描仪自身校准由于环境的变化可能会影响扫描仪用于分析实际物体或环境以采集其形状或外观（例如，颜色）的相关数据的设备。

例如，采集的数据随后可用于构建三维数字模型。

校准指一系列操作，用于在特定条件下，在测量仪或测量系统所指示的数量值或者材料测量或参考材料所表示的值与依据标准实现的相应值之间建立关系。

这些变化大多是由温度差异造成的，因而需要修改机械配置。

优化校准可以返回初始测量特性。

操作步骤为：在软件菜单栏找到配置|扫描仪|校准或单击主工具栏上的扫描仪校准按钮开始扫描的自身校准，该过程需要将扫描放置由三个绿色指示条表示的十四个位置（3D 查看器）。

对于前十次测量，请保持与校准板垂直的正常状态。

尽量使顶部条和左侧条的红色指示条居中。

对于右侧条而言，每次测量成功后，它都会上升。

对于后四次测量，从测量板倾斜移动扫描仪，使之与顶部条、左侧条和右侧条的红色指示条位置相符，尽量居中于绿色矩形区域。

蓝色圆圈指示条必须与用户校准板中心的绿色圆圈对齐相对于其他对象的某个对象的调整，或相对于其他对象的某些对象或一组对象的静态方向。

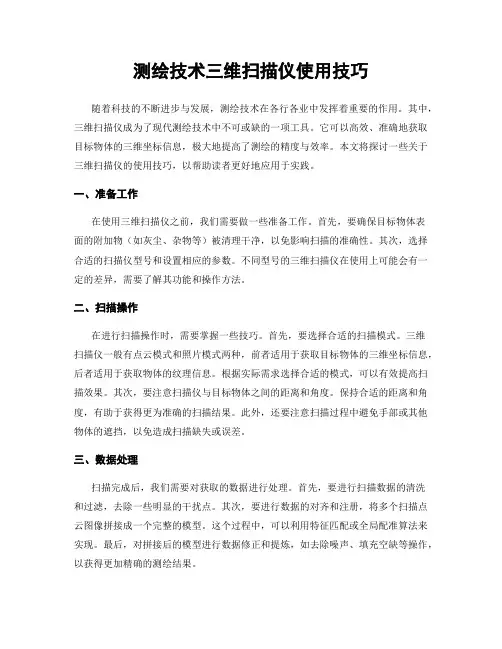

测绘技术三维扫描仪使用技巧

测绘技术三维扫描仪使用技巧随着科技的不断进步与发展，测绘技术在各行各业中发挥着重要的作用。

其中，三维扫描仪成为了现代测绘技术中不可或缺的一项工具。

它可以高效、准确地获取目标物体的三维坐标信息，极大地提高了测绘的精度与效率。

本文将探讨一些关于三维扫描仪的使用技巧，以帮助读者更好地应用于实践。

一、准备工作在使用三维扫描仪之前，我们需要做一些准备工作。

首先，要确保目标物体表面的附加物（如灰尘、杂物等）被清理干净，以免影响扫描的准确性。

其次，选择合适的扫描仪型号和设置相应的参数。

不同型号的三维扫描仪在使用上可能会有一定的差异，需要了解其功能和操作方法。

二、扫描操作在进行扫描操作时，需要掌握一些技巧。

首先，要选择合适的扫描模式。

三维扫描仪一般有点云模式和照片模式两种，前者适用于获取目标物体的三维坐标信息，后者适用于获取物体的纹理信息。

根据实际需求选择合适的模式，可以有效提高扫描效果。

其次，要注意扫描仪与目标物体之间的距离和角度。

保持合适的距离和角度，有助于获得更为准确的扫描结果。

此外，还要注意扫描过程中避免手部或其他物体的遮挡，以免造成扫描缺失或误差。

三、数据处理扫描完成后，我们需要对获取的数据进行处理。

首先，要进行扫描数据的清洗和过滤，去除一些明显的干扰点。

其次，要进行数据的对齐和注册，将多个扫描点云图像拼接成一个完整的模型。

这个过程中，可以利用特征匹配或全局配准算法来实现。

最后，对拼接后的模型进行数据修正和提炼，如去除噪声、填充空缺等操作，以获得更加精确的测绘结果。

四、应用场景三维扫描仪在工业、建筑、文化遗产保护等领域有着广泛的应用。

其中，在工业制造中，三维扫描仪可以帮助进行产品设计、质量检测、逆向工程等工作，提高产品的竞争力。

在建筑领域，三维扫描仪可以帮助进行建筑设计、施工监管、成果验收等工作，提高建筑工程的质量与效率。

在文化遗产保护方面，三维扫描仪可以帮助进行文物数字化保护、虚拟展览等工作，实现文化遗产的传承与推广。

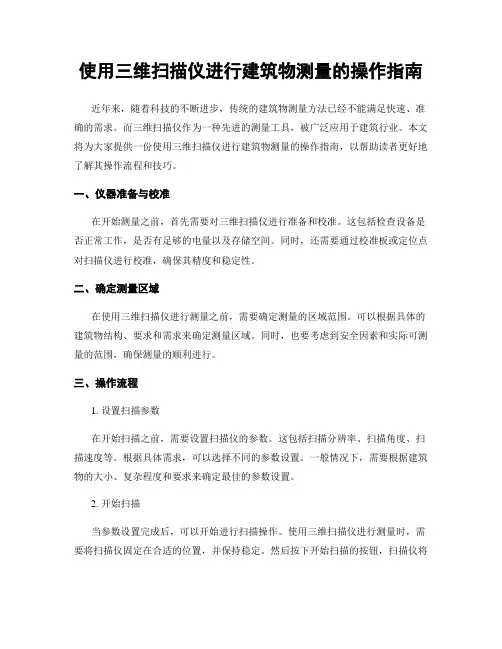

使用三维扫描仪进行建筑物测量的操作指南

使用三维扫描仪进行建筑物测量的操作指南近年来，随着科技的不断进步，传统的建筑物测量方法已经不能满足快速、准确的需求。

而三维扫描仪作为一种先进的测量工具，被广泛应用于建筑行业。

本文将为大家提供一份使用三维扫描仪进行建筑物测量的操作指南，以帮助读者更好地了解其操作流程和技巧。

一、仪器准备与校准在开始测量之前，首先需要对三维扫描仪进行准备和校准。

这包括检查设备是否正常工作，是否有足够的电量以及存储空间。

同时，还需要通过校准板或定位点对扫描仪进行校准，确保其精度和稳定性。

二、确定测量区域在使用三维扫描仪进行测量之前，需要确定测量的区域范围。

可以根据具体的建筑物结构、要求和需求来确定测量区域。

同时，也要考虑到安全因素和实际可测量的范围，确保测量的顺利进行。

三、操作流程1. 设置扫描参数在开始扫描之前，需要设置扫描仪的参数。

这包括扫描分辨率、扫描角度、扫描速度等。

根据具体需求，可以选择不同的参数设置。

一般情况下，需要根据建筑物的大小、复杂程度和要求来确定最佳的参数设置。

2. 开始扫描当参数设置完成后，可以开始进行扫描操作。

使用三维扫描仪进行测量时，需要将扫描仪固定在合适的位置，并保持稳定。

然后按下开始扫描的按钮，扫描仪将自动进行扫描操作。

在扫描的过程中，可以通过观察扫描仪屏幕上的实时图像来监控扫描的质量和进度。

3. 重复扫描在完成一次扫描后，可能会出现一些未被完全扫描到的区域，或者扫描质量不理想的情况。

此时，可以根据需要进行重复扫描。

重复扫描可以提高测量的准确性和完整性。

4. 数据处理与分析当所有的扫描操作完成后，需要将扫描得到的数据进行处理和分析。

这可以通过使用专业的三维建模软件来实现。

根据不同的软件和需求，可以进行点云数据的清理、配准和合并。

同时，还可以根据需要进行数据的剖面、体积和表面分析，以获取更多的信息和参数。

四、操作技巧1. 增加参考点和标志物在扫描过程中，可以在关键位置增加参考点和标志物。

这能够帮助后续的数据配准和定位，提高测量的准确性和稳定性。

三维扫描仪的操作步骤【详解】

如今三维扫描仪的普遍应用，在生产制造中起着不可或缺的作用。

如何快速的掌握和操作成为了企业技术人员关心问题，扫描出的数据不仅跟机器设备的型号有关还跟操作人员的使用方法有关。

即使同样的一款三维扫描仪扫描同一个物体，不同的操作人员得到的数据结果也会有着不一样的差异。

以下就三维扫描仪的使用步骤做下具体的介绍：一. 标定校准三维扫描仪进行扫描前，有一个重要环节，那就是校准，要扫描出准确的三维数据，校准就显得尤为重要，在校准过程中，要根据三维扫描仪预先设置的扫描模式，计算出设备和工件的位置距离。

校准扫描仪时，根据工件来调整设备系统设置的三维扫描环境。

正确的相机设置关系到扫描数据的准确性，严格按照制造商的说明进行校准工作，校准后，可通过用三维扫描仪扫描已知三维数据的测量物体来检查比对，如果发现扫描仪扫描的精度无法实现时，需要重新校准扫描仪。

二．被测物体的表面处理三维扫描对物体的表面也是有要求的，对于半透明或材料（玻璃制品、反光物体），或颜色较暗的工件扫描起来是比较困难的。

这是就需要在工件表面喷上薄薄的一层显像剂（显像剂不会对物体表面及人体造成损害，扫描完成后用清水洗掉即可），目的是是为了更好的扫描出物体的三维特征，数据会更准确。

但需要注意的是，显像剂喷洒过多，会造成物体厚度叠加，对扫描精度造成影响，只需薄薄一层即可。

三．开始扫描准备工作完成后便可以对物体进行扫描，对扫描物体从不同的角度进行三维数据捕捉，更改物体摆放方式或调整三维扫描仪相机方向，对物体进行360度的扫描。

四．后期的数据处理三维扫描仪软件系统可以为扫描出的点云数据进行自动拼接，不需要手动拼接。

扫描后系统会自动生成三维点云图形，但后期操作人员需要对扫描得到的点云数据去除噪点以及进行填补空洞和光顺处理。

后一步就是数据的转换，点云处理完后要对数据进行转换，目前都是系统软件自动将点云数据直接转换成客户需求的网络格式（STL,OBJ）等等，生成的数据可以与市面上通用的3D软件对接。

三维扫描仪操作规程

三维扫描仪操作规程1 适用范围三维扫描仪广泛用于模具设计，逆向工程，实体扫描和数据分析。

2 操作方法2.1 三维扫描仪使用方法。

2.1.1 使用人员必须经过培训考核以后才能上岗作业。

2.12 扫描仪由专人负责管理。

2.2 检查扫描仪部件是否齐全。

2.2.1 3D扫描仪、扫描仪支架、扫描仪校准球、数据通讯电缆及C-TRACK扫描系统。

2.2.2 数度校准棒7）笔记本电脑8）电源适配器9）4个反射把10）高清拍照像机11）坐标系系统12）1943高速数据通讯卡。

2.3 扫描设备连接2.3.1 将笔记本电脑连接好电源。

2.3.2 将C-TRACK与C-TRACK主机用数据通讯电缆连接好。

2.3.3 将笔记本电脑与C-TRACK扫描设备连接。

2.3.4 将C-TRACK连接电源，打开C-TRACK主机预热半小时。

2.4 校准棒与校准球校准2.4.1 双击VXELEMENTS进入扫描软件，单击菜单栏“配置-C-TRACK-校准”选项，首先要确认好C-TRACK的校准范围，然后单击开始。

2.4.2 在此过程中，根据提示来确保校准棒的方向还有高度跟距离，整个过程都根据电脑上显示的位置和方向做为引导，一定要确保校准棒白色点在红色点的范围之内，使之重合变绿，同样的方法来校准另外三个不同的方向，16个位置，然后单击“优化”，校准完成。

2.4.3 将校准球摆放在C-TRACK的正前方2m处，用高度在60mm的小平台摆放，确保校准球上面的5个点都在C-TRACK的接收范围之内。

2.4.4 单击菜单栏“配置-扫描仪-校准”选项，单击开始。

2.4.5 先来校准扫描仪与校准球之间的距离，方法是把扫描仪垂直于校准球，然后按住扫描仪上的开关，使十字激光在校准球的中心位置，缓慢垂直的移动接近校准球，直到电脑上全部显示为深绿色才完成第一步。

2.4.6 接下来会显示要校准角度，同样是要垂直于校准球，使十字激光在校准球的中心位置，但是距离校准球的位置要看电脑显示正好是在它的接受范围（左侧条状计量器说明扫描头与被扫描物距离的远近）显示为绿色之内才可以，等待球中心显示为深绿色以后，慢慢的转动扫描仪的角度，使球的45度位置也正好变为深绿色，同样有4个位置需要校准，完成后单击接收按钮。

三维扫描仪的使用方法

三维扫描仪的使用方法
三维扫描仪的使用步骤如下：
1、按下按钮，对准扫描对象并按下按钮，扫描过程就会立即开始。

操作非常简便。

如果在扫描过程中出现错误，会有音频和视频程序引导您完成整个操作过程，并确保您的扫描过程*正确。

2、移动扫描仪，绕着扫描对象移动扫描仪。

实时的表面对齐将使您很好地了解已扫描了哪些部分，还有哪些没有扫描。

如果您在某一个区域中无法获取扫描图像，请不要着急，您可以稍后返回去再扫描。

3、扫描对象，请根据需要尽可能多地扫描捕获完整的对象。

如果您需要旋转扫描对象以获取各个角度的扫描图像，请先完整地扫描一侧，然后关闭扫描仪，将扫描对象转至另一侧再对其进行扫描。

将所有扫描对象对齐在一起后可以得到完整的模型。

如果某些位置缺失，可以对此部分重新扫描一次。

通过算法，可以将多个扫描图像对齐在一起。

您还可以将您的模型建立在一个坐标系中。

4、将扫描图像融合成一个3D模型。

将所有的扫描图像融合在一起，将会得到一个单一三角网格。

我们的融合计算法将会很快地完成这个过程。

5、对扫描物体表面进行光顺和优化处理，您可以优化网格，填补孔洞并进行表面光滑处理。

有多种工具供您选用。

6、纹理组织处理，轻敲一下鼠标键就可以自动地将纹理应用到您的扫描对象上。

通过相应算法由此您可以获取的纹理效果。

然后
输出扫描结果。

三维扫描仪使用说明

三维扫描仪使用说明一、产品概述二、产品组成1.扫描仪主体扫描仪主体是整个系统的核心组成部分，包括摄像头、激光器、光栅、电机、复位按钮等。

摄像头用于采集物体的图像信息，激光器用于产生扫描光束，光栅用于校正扫描的准确性。

2.扫描软件3.电脑电脑是连接扫描仪主体的终端设备，用于控制扫描仪的工作，并接收、存储和处理扫描数据。

三、使用指南1.安装将扫描仪主体放置在平稳的桌面上，连接电源线和电脑。

确保设备连接稳定，摄像头和激光器不受遮挡。

2.启动在电脑上安装好扫描软件后，双击软件图标启动。

系统会自动连接扫描仪主体并进行初始化。

3.预扫描准备在进行正式扫描前，需要进行预扫描准备。

选择合适的扫描对象，放置在扫描区域内。

调整扫描仪主体的位置和角度，保证整个物体能够完整地被扫描到。

4.扫描操作点击软件界面上的“扫描”按钮，扫描仪主体开始工作。

在扫描过程中，保持物体静止，尽量避免任何形式的震动和干扰。

根据软件的指引，适时调整扫描仪的位置，确保扫描到每一个细节。

5.扫描后处理6.存储和分享完成后处理后，可以将三维模型数据保存到电脑或者其他存储介质中。

用户还可以通过网络或其他传输方式，将模型数据分享给其他人员进行使用。

7.设备维护定期检查扫描仪主体的各个部件，保持清洁，并定期进行校准和维护。

保持设备处于干燥、通风良好的环境中，避免受潮和过于高温。

四、注意事项1.使用时注意安全，避免干扰和损坏设备。

2.在扫描过程中不要移动物体和设备，以免影响扫描效果。

3.请勿触碰激光器，以免对眼睛造成损伤。

4.操作前请仔细阅读使用说明，正确使用设备。

五、常见问题解答1.扫描结果不准确怎么办？可以检查扫描仪主体和物体是否稳定，以及光栅是否正确对准。

也可以尝试调整扫描仪的位置和角度，重新进行扫描。

2.扫描速度过慢怎么办？可以优化扫描软件的参数设置，适时调整扫描的精度和分辨率，或者更换更高性能的设备。

3.无法连接扫描仪怎么办？可以检查电源线和数据线是否连接稳定，以及电脑的USB接口是否正常工作。

三维立体扫描仪的使用方法

三维立体扫描仪的使用方法一、介绍三维立体扫描仪是一种用于捕捉物体表面三维几何形状和纹理信息的设备。

它通过激光或结构光等方式，快速而准确地获取物体的形状和细节，并生成相应的三维模型。

三维扫描技术在工业设计、文化遗产保护、医学等领域有着广泛的应用。

二、准备工作在使用三维立体扫描仪之前，需要做一些准备工作。

首先，确定要扫描的物体，并确保物体表面清洁无遮挡物。

其次，准备好扫描仪本身，包括电源、连接线等。

最后，安装相应的扫描软件，并确保软件与扫描仪兼容。

三、连接设备将扫描仪的电源线插入电源插座，并将连接线插入扫描仪和计算机之间的接口。

确保连接稳固可靠。

四、启动软件打开扫描软件，并按照软件的指引进行操作。

通常情况下，软件会提供一个用户界面，显示扫描仪的状态和扫描结果。

五、设置扫描参数在开始扫描之前，需要根据具体需求设置扫描参数。

这些参数包括扫描模式、分辨率、精度等。

根据物体的大小和细节要求，选择合适的参数。

六、进行扫描将物体放置在扫描仪的扫描区域内，并确保物体表面与扫描仪的光线保持一定的角度。

然后，点击软件界面上的扫描按钮，开始进行扫描。

在扫描过程中，保持物体的稳定，直到扫描完成。

七、处理扫描数据扫描完成后，软件会生成一个三维模型，包含物体的几何形状和纹理信息。

可以使用软件提供的编辑工具对模型进行进一步处理，如去噪、填补空洞等。

处理完成后，可以导出模型文件，用于后续的应用。

八、应用领域三维立体扫描仪广泛应用于各个领域。

在工业设计中，可以用于快速原型制作、产品设计和质量检测。

在文化遗产保护中，可以用于数字化文物的保存和研究。

在医学领域，可以用于制作个性化的义肢和假体等。

九、注意事项在使用三维立体扫描仪时，需要注意以下几点。

首先，保持扫描环境的稳定和光线的一致性，避免影响扫描结果。

其次，根据物体的特点选择合适的扫描模式和参数，以获得最佳的扫描效果。

最后，定期清洁扫描仪的镜头和传感器，保持其性能的稳定和可靠。

十、总结三维立体扫描仪是一种能够快速而准确地获取物体几何形状和纹理信息的设备。

3D激光扫描仪的使用技巧与数据处理流程

3D激光扫描仪的使用技巧与数据处理流程近年来，随着科技的飞速发展，3D激光扫描技术在各个领域得到广泛应用。

3D激光扫描仪作为一种高精度、高效率的测量工具，被广泛用于建筑、文化遗产保护、工业设计等多个领域。

本文将介绍3D激光扫描仪的使用技巧与数据处理流程。

一、3D激光扫描仪的使用技巧1. 确定扫描对象：在使用3D激光扫描仪之前，首先需要确定扫描的对象。

根据需要进行扫描的目标，可选择不同类型的扫描仪。

例如，需要测量建筑物内部结构的，可以选择手持式扫描仪；需要扫描大型建筑物或场景的，可以选择移动式扫描仪。

2. 调整扫描仪参数：根据扫描对象的特点，调整激光扫描仪的参数是关键。

其中包括激光束的频率、扫描角度、扫描距离等参数。

合理的参数设置可以保证扫描结果的准确度和精度。

3. 扫描仪位置选择：为了获得全面的扫描数据，选择合适的扫描仪位置是必要的。

通常情况下，选择高处或者中心位置进行扫描，可以获得更全面、更准确的扫描结果。

4. 点云数据捕获：通过激光扫描仪进行扫描后，会得到大量的点云数据。

在捕获点云数据时，需要保持扫描仪的稳定，并尽可能避免遮挡物的存在。

捕获的数据越完整，后续数据处理的效果就越好。

二、3D激光扫描仪的数据处理流程1. 数据导入与预处理：将扫描仪获取的点云数据导入到数据处理软件中。

在导入之前，需要进行预处理，包括数据格式转换、数据校正等操作，确保数据的准确性。

2. 数据对齐与配准：在导入后，点云数据需要进行对齐和配准。

对齐是指将不同角度或位置扫描的点云数据合成为一个整体；配准是指将多个扫描仪扫描的点云数据进行匹配，使其在同一坐标系下。

3. 整理与清理：扫描仪获取的点云数据通常会存在一些无关的噪点或异常点。

在数据处理过程中，需要对这些数据进行整理与清理，以提高数据的质量。

4. 表面重建与模型生成：在清理完点云数据后，可以利用数据处理软件进行表面重建与模型生成。

通过追踪点云数据之间的边界，生成三维模型，以便后续分析和应用。

三维扫描仪使用方法及操作技巧

三维扫描仪使用方法及操作技巧一、准备工作1.确保扫描区域整洁无杂物，尽量保持背景简洁。

2.将三维扫描仪连接到电脑，并确保设备正常工作。

3.安装并打开三维扫描软件。

二、操作步骤1.设定扫描区域：在软件中选择适当的扫描区域大小和范围。

可以根据物体的尺寸和形状调整扫描区域，确保能够完整地扫描到物体表面的细节。

2.设置扫描参数：根据需要选择扫描参数，例如扫描分辨率、光源亮度、曝光时间等。

通常，较高的分辨率能够提供更精细的模型，但对硬件性能和扫描速度有一定的要求。

3.参考点标定：在物体上选择几个明显的特征点，并在软件中标定这些点。

这些点将作为参考点，用于对不同视角的扫描数据进行匹配和融合。

4.多角度扫描：将物体放置在旋转平台上（如果有的话），通过不同角度的扫描来获取物体的全面数据。

可以通过手动旋转物体或者调整扫描仪的扫描角度来实现。

5.扫描获取：根据软件的提示，控制扫描仪的运动，确保扫描仪对整个物体表面进行扫描。

通过保持一定的距离和角度，尽可能覆盖物体的所有细节。

6.数据处理：扫描完成后，将扫描数据导入到软件中进行进一步的处理。

根据软件提供的工具和功能，对扫描数据进行对齐、融合、滤波、剪裁等操作，以生成最终的三维模型。

8.导出和应用：将最终生成的三维模型导出到常见的文件格式，如STL、OBJ等，以便在其他软件中使用。

可以将模型用于3D打印、虚拟现实、增强现实、动画制作等方面。

三、操作技巧1.尽量保持平稳：在扫描过程中，尽量保持扫描仪和物体的相对位置和姿态稳定，避免晃动和位移。

2.视角变化：尝试在不同的角度和高度观察物体，并根据需要选择合适的扫描角度和距离，以获取更多细节和纹理信息。

3.避免光线干扰：在扫描过程中，避免直接的强光照射到物体表面，以免产生过度曝光或深度阴影，影响扫描质量。

4.重要细节扫描：对于物体上的一些重要细节和特征，可以专门进行额外的扫描，以确保其精确性和完整性。

5.参考点选择：在物体表面选择明显的特征点作为参考点时，尽量选择不同的位置和方向，以增加匹配的准确性。

三维扫描仪的使用实验报告

三维扫描仪的使用实验报告近年来，随着技术的不断发展，三维扫描仪在各个领域中的应用越来越广泛。

本次实验旨在探究三维扫描仪的使用方法和原理，以及在实际应用中的一些注意事项。

一、三维扫描仪的使用方法1. 准备工作在使用三维扫描仪之前，需要先准备好扫描仪本身、电源线、USB 连接线等设备。

同时，还需要安装扫描软件，并在电脑上进行相应的设置。

2. 扫描操作将待扫描的物体放置在扫描仪的扫描区域内，然后打开扫描软件，在软件界面中选择相应的扫描模式和参数。

接下来，按下扫描键，扫描仪会自动进行扫描，直到扫描完成。

扫描结束后，可以对扫描后的数据进行处理和编辑，生成需要的三维模型。

二、三维扫描仪的原理三维扫描仪是一种通过光学、激光等技术，将物体表面的三维形状信息转换成数字信号的设备。

在扫描过程中，扫描仪通过对物体进行光、电信号的检测和处理，最终生成三维模型数据。

三维扫描仪的原理主要包括以下几个方面：1. 光学成像光学成像是三维扫描仪的核心技术之一。

在扫描过程中，扫描仪会发射激光或光线，经过物体表面的反射、散射、吸收等过程后，返回扫描仪，通过光学传感器转换成数字信号。

2. 三角测量三角测量是三维扫描仪的另一个重要原理。

在扫描过程中，通过对物体表面的点云数据进行三角化计算，可以得到物体表面的三角形网格模型。

3. 反射率计算在扫描过程中，物体表面的反射率会对扫描结果产生影响。

因此，扫描仪需要计算物体表面的反射率，并对扫描结果进行校正，以保证扫描结果的准确性和稳定性。

三、三维扫描仪的应用注意事项1. 物体表面应平整在进行扫描之前，需要确保待扫描的物体表面平整、无遮挡物，以保证扫描结果的准确性。

2. 扫描速度控制在进行扫描过程中，扫描速度过快会导致数据丢失或质量下降，因此需要根据实际情况控制扫描速度。

3. 光线干扰在光线强烈的环境下，扫描结果可能会受到光线干扰而产生误差，因此需要避免在强光环境下进行扫描。

4. 数据处理在扫描结束后，需要对扫描结果进行数据处理和编辑，以满足实际应用的需求。

三维扫描测量仪操作规程

三维扫描测量仪操作规程1. 简介三维扫描测量仪是一种先进的测量设备，可以帮助我们快速、准确地获取三维实物的几何数据。

本文档将介绍三维扫描测量仪的操作规程，包括仪器的准备、测量流程和数据处理等内容。

2. 仪器准备2.1 硬件连接•将扫描仪与电源连接，并确保电源供应稳定。

•使用USB线将扫描仪与计算机连接。

2.2 软件安装•下载并安装三维扫描测量仪的控制软件。

•完成安装后，根据软件提示进行相关设置。

2.3 校准•打开扫描仪的控制软件，进入校准模式。

•按照软件的指导，对扫描仪进行校准操作。

•校准完成后，保存相关参数设置。

3. 测量流程3.1 准备工作•将待测物体放置在合适的位置和姿态，确保扫描仪能够充分覆盖到整个物体。

•清理待测物体表面，确保其表面干净、光滑，以提高扫描质量。

3.2 扫描操作•打开扫描仪的控制软件，选择扫描模式。

•根据需要，设置扫描参数，如扫描精度、扫描速度等。

•点击开始扫描按钮，开始进行三维扫描。

•在扫描过程中，保持扫描仪与待测物体的相对稳定，以避免数据失真。

3.3 数据处理•扫描完成后，保存扫描数据到计算机中。

•打开数据处理软件，导入扫描数据文件。

•根据需要，对数据进行处理，如去除噪点、填补缺失数据等。

•处理完成后，导出处理后的数据文件，以备进一步分析或应用。

4. 注意事项4.1 安全注意事项•在操作过程中，避免触摸扫描仪的运动部件，以免造成伤害。

•使用扫描仪时，避免将其直接对准人眼，以防激光对眼睛造成伤害。

4.2 扫描环境•尽可能在光线充足的环境中进行扫描，以提高扫描的质量。

•避免扫描环境中有过多的反光物体，以减少干扰。

4.3 数据质量控制•在扫描过程中，可以通过实时预览来检查扫描结果，以便及时调整扫描参数或重新扫描。

•对于大型物体，可以根据需要进行多次扫描，然后将多次扫描结果进行融合，以提高数据的准确度和完整性。

5. 总结通过本文档，我们了解了三维扫描测量仪的操作规程。

准备工作包括硬件连接、软件安装和校准。

三维扫描仪操作规程

三维扫描仪操作规程三维扫描仪操作规程1 适用范围编码目标采集数：210个目标；刻度尺：d校准长度（≈1m/3.3ft）；基准距和视野：最短距离为1500mm，最长距离为3500mm；MetraSCAN的基准距：最小直径-70mm，最大直径-210m 最大距离300mm±100mm，与平面校准最大角度45度。

2 操作方法2.1 设备安装2.1.1 连接C-Track一端线路。

2.1.2 C-Track连接控制器。

2.1.3 连接数据线到扫描头。

2.1.4 连接扫描头数据线到控制器。

2.1.5 连接控制器电源。

2.1.6 网线连接控制器和电脑。

2.1.7 启动控制器开始预热。

2.1.8 启动软件，连接完成。

2.2 设备校准2.2.1 C-Track校准：选择C-Track校准命令，根据提示校准C-Track，校准过程中有三个方向，校准棒上的点药正对C-Track。

2.2.2 扫描头校准：扫描头对准球中心扫描，知道全部区域变成深绿色，软件会自动计算校准结果，点击优化，保存。

2.2.3 侧头校准：把校准锥固定好，侧头放在校准锥上时，高度与C-Track保持基本基本一样，前后距离合适，按侧头中键开始，侧头对齐红色标定位置，侧头上定位电朝向C-Track。

2.3 扫描参数设置和扫描2.3.1 开始扫描时，扫描头离产品约在30CM左右，同时注意C-Track能够跟踪识别，扫描头移动速度根据数据取情况自行调整。

2.3.2 一次扫描范围一般3米内最佳。

扫描过程中如果有遮挡C-Track跟踪物体，可移动在扫描。

2.3.3 对于黑色和反光物件，可以调整激光功率和曝光时间扫描。

2.3.4 对于小的产品需要小的分辨率扫描。

2.3.5 对于透明的产品，需要喷显像剂，再扫描。

2.3.6 扫描完成后，保存数据，关闭软件，断开设备电源，整理连接线。

3注意事项3.1 扫描仪要清拿轻放，切记不要乱扔包装箱和扫描设备。

3.2 扫描过程中不要将激光线正对人眼，尽管是二级激光对人体无伤害，但长时间对人眼会有其它后果。

三维扫描仪使用规程

三维扫描仪使用规程
一．三维扫描仪使用方法
具体使用方法请参照三维扫描仪使用说明书。

二．三维扫描仪使用注意事项
1．开机之前仔细检查各电源插头，以免在测量过程中掉电而导致数据丢失。

2．开机后进入超级用户状态，各系统参数不得随意修改，不得随意删除系统文件。

3．测量之前应理顺数据线路，以免搬动支架时被绊倒。

4．搬动支架及测量头时要轻拿轻放，以避免震松镜头而改变其位置。

5．作硬件标定时各螺纹的松紧要用专用工具，调整时不要用力过猛。

6．不能用手触摸横梁和三个镜头，以免有灰尘进入或损坏横梁及镜头。

7．支架升高或放低时要二人协作，以免支架及测量头倒下。

8．喷着色剂时一定要用镜盖盖住镜头，以免灰尘污染镜头。

9．在测量间隙中应熄灭镜头光源灯，以延长其使用寿命。

10．测量完毕后小心拆下各部份，将镜头用镜盖合上装入箱中。

11．定期用专用纸擦拭镜头以保证清洁，液晶显示器用柔软的纸定期擦拭，不要用尖锐的东西接触显示器。

不用时
用一块干净布遮好。

12．系统出现异常时应及时记录，并马上与管理部门联系，不得擅自处理。

13．工作完毕，做好工作场地和设备的清洁工作。

实行文明作业。

14．每班工作结束须做好设备运转情况记录。

3D_Scanner使用说明书(更新版)

扫描流程示例以下将以设备自带模型Palm Tree(热带树)为例，介绍使用3D Scanner HD获取物体三维尺寸数据并整合输出的基本方法及步骤。

(一)3D Scanner HD的安装与调试整套扫描仪设备，如图1所示，由主机、基座、支杆、支撑台、数据线、电源线及连接配件组成。

(1)(2)(3)(4)(5)(6)(7)(8)(9)图1 3D Scanner HD扫描仪全部组件展示(1) 主机正面(2) 主机反面(3) 基座正面(4) 基座背面(5) 一端带螺纹的支杆(6) 支撑台(7) 数据线及电源线(8) 支撑夹(9) 连接配件1.主机的安装1)将电源线接口的一头插入主机背面相应位置，如下图2所示。

图2 电源线与主机的连接2)使用USB线连接主机及电脑，如图3所示，电脑要求配置有2.0以上的USB接口。

图3 连接主机及电脑2.基座的安装1)从基座背面凹槽内抽出数据线与主机相连，如图4所示，同时保证基座仍能平稳置于桌面上。

(1)(2)图4 基座与主机的连接2)将支杆带螺纹的一端旋入基座5个螺纹孔中任一个中，如图5所示。

(1)(2)图5 安装支杆3)将支撑台空心圆管套入上步安装好的支杆内，并用螺丝固定，如图6所示，尽量将支撑台放置于主机镜头下侧。

(1)(2)(3)图64)将支撑夹装入套管内，并用螺钉固定，如图7所示。

(1)(2)图7 支撑夹与套管的安装5)将套管套入空心圆管内，移至合适位置后用螺钉固定，如图8所示。

支撑夹主要用来固定物件。

(1)(2)图8 套管与支杆的固定6)在支杆一头套上橡皮套，如图9所示，并得到如图10所示的显示效果。

图9 在支杆顶部套上橡皮套图10 装配完好的扫描仪(二)第一次扫描(Scan)扫描步骤如下所示：1.模型前处理(1)喷涂显影剂一般情况下，如果模型颜色过深(如黑色、深蓝色、深灰色)之类，扫描过程中机器易将其与环境色混淆，造成点云缺失，故扫描前需要先在其表面喷涂显影剂。

三维扫描仪使用方法

三维扫描仪使用方法一、连接仪器：将电源连接到三维扫描仪上，将三维扫描仪与电脑用数据线连接。

二、定位标点：1、打开VXelements软件，在左侧定位标点选项，选择一般。

2、单击左侧特征树中的实体选项，展开后单击表面选项，在下方区域的表面解析度中输入要求的测量精度（最小为1mm）。

3、打开标定板（外表为木质盒子，打开后地面为白色，标定点为黑色的圆环）放在一个平面上。

4、单击VXelements的菜单栏中的配置选项，在下拉菜单中单击扫描仪，获取。

5、根据界面显示的扫描仪位置，移动扫描仪，使其与软件要求的位置重合，即获取了一个标定点。

共获取14个标定点。

注：获取第1至10个标定点时，只需在上一个位置的基础上，沿着垂直于平面的方向向上移动即可。

第11至14个标定点需调整扫描仪的角度并改变其位置。

三、扫描前的准备：1、扫描的物体不能透光、颜色不能太深。

如果物体透光或颜色过深，可在其表面贴一层红色或白色的膜。

2、物体如果大小合适（如茶杯的大小），可将其直接放在操作板（黑底，有白色圆点）上直接扫描。

3、物体如果很大，需在其表面贴上许多标定点（黑色圆周，白色圆心的点），标定点不能过于稀疏，要使扫描仪开启时的红光可以照射到至少三个点。

注：物体的四周不能有任何障碍物遮挡，否则会导致扫描时，有障碍物遮挡的一侧扫描不到点。

无法获取数据。

四、扫描物体：1、单击工具栏中的新对话选项，建立一个新的文件，单击扫描，开始对物体进行扫描。

2、扫描时，注意扫描仪与物体的距离，不能过近，不能过远，应在物体上看到交叉的红色直线。

使软件主界面的左侧的格子颜色为绿色最合适。

3、移动时不要过快。

4、为获取较多数据，可以将周围其他物体扫描进电脑，在后期处理时删除多余的点即可。

5、由于物体的底面与地面接触，无法获取数据。

可以在扫描后将物体倒置，再进行一次扫描。

在后期处理时将两者拟合。

五、结束扫描：1、单击菜单栏中的项目选项，在下拉菜单中选择停止扫描。

三坐标扫描仪的使用方法

三坐标扫描仪的使用方法
使用三坐标扫描仪可以参照以下步骤：
1. 开线扫描（Open Linear Scan）：这是最基本的扫描方式。

测头从起始点开始，沿一定方向并按预定步长进行扫描，直至终止点。

开线扫描可分为有、无CAD模型两种情况。

2. 无CAD模型：如被测工件无CAD模型，首先输入边界点的名义值。

打开对话框中的“边界点”选项后，先点击“1”，输入扫描起始点数据；然后双击“D”，输入方向点（表示扫描方向的坐标点）的新的X、Y、Z坐标值；最后双击“2”，输入扫描终点数据。

第二项输入步长。

在“扫描”对话框（Scan Dialog）中“方向1技术”（Direction 1 Tech）栏中的“最大”（Max Inc）栏中输入一个新步长值。

最后检查设定的方向矢量是否正确，该矢量定义了扫描开始后第一测量点表面的法矢、截面以及扫描结束前最后一点的表面法矢。

当所有数据输入完成后点击“创建”。

以上步骤仅供参考，建议咨询专业人士获取更准确的信息。

普通三维扫描仪的使用操作流程及注意事项

普通三维扫描仪的使用操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!普通三维扫描仪的使用操作流程及注意事项在现代科技的发展中，三维扫描仪已经广泛应用在各种领域，如工业设计、医疗健康、文物保护等。
