频谱仪测场强的方法
频谱分析仪基础知识-性能指标及实用技巧
频谱分析仪基础知识性能指标及实用技巧频谱分析仪是用来显示频域信号幅度的仪器，在射频领域有“射频万用表”的美称。
在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。
本讲从频谱分析仪的种类与应用入手，介绍频谱分析仪的基本性能指标、操作要点和使用方法，供初级工程师入门学习；同时深入总结频谱分析仪的实用技巧，对频谱分析仪的常见问题以Q/A的形式进行归纳，帮助高级射频的工程师和爱好者进一步提高。
频谱分析仪的种类与应用频谱分析仪主要用于显示频域输入信号的频谱特性，依据信号处理方式的差异分为即时频谱分析仪和扫描调谐频谱分析仪两种。
完成频谱分析有扫频式和FFT两种方式：FFT适合于窄分析带宽，快速测量场合；扫频方式适合于宽频带分析场合。
即时频谱分析仪可在同一时间显示频域的信号振幅，其工作原理是针对不同的频率信号设置相对应的滤波器与检知器，并经由同步多工扫瞄器将信号输出至萤幕，优点在于能够显示周期性杂散波的瞬时反应，但缺点是价格昂贵，且频宽范围、滤波器的数目与最大多工交换时间都将对其性能表现造成限制。
扫瞄调谐频谱分析仪是最常用的频谱分析仪类型，它的基本结构与超外差式接收器类似，主要工作原理是输入信号透过衰减器直接加入混波器中，可调变的本地振荡器经由与CRT萤幕同步的扫瞄产生器产生随时间作线性变化的振荡频率，再将混波器与输入信号混波降频后的中频信号放大后、滤波与检波传送至CRT萤幕，因此CRT萤幕的纵轴将显示信号振幅与频率的相对关系。
基于快速傅立叶转换（FFT）的频谱分析仪透过傅立叶运算将被测信号分解成分立的频率分量，进而达到与传统频谱分析仪同样的结果。
新型的频谱分析仪采用数位方式，直接由类比/数位转换器（ADC）对输入信号取样，再经傅立叶运算处理后而得到频谱分布图。
频谱分析仪透过频域对信号进行分析，广泛应用于监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域，是从事电子产品研发、生产、检验的常用工具，特别针对无线通讯信号的测量更是必要工具。
场强仪使用方法

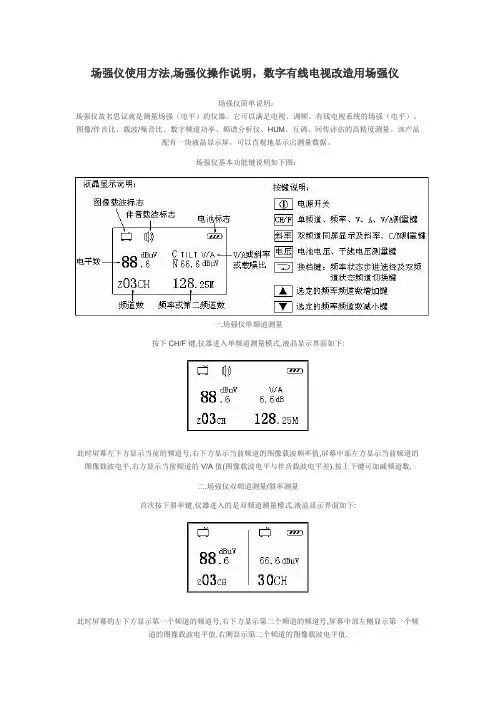

场强仪使用方法,场强仪操作说明，数字有线电视改造用场强仪场强仪简单说明：场强仪故名思议就是测量场强（电平）的仪器。
它可以满足电视、调频、有线电视系统的场强（电平）、图像/伴音比、载波/噪音比、数字频道功率、频谱分析仪、HUM、互调、回传评估的高精度测量。
该产品配有一块液晶显示屏，可以直观地显示出测量数据。
场强仪基本功能键说明如下图：一.场强仪单频道测量按下CH/F键,仪器进入单频道测量模式,液晶显示界面如下:此时屏幕左下方显示当前的频道号,右下方显示当前频道的图像载波频率值,屏幕中部左方显示当前频道的图像载波电平,右方显示当前频道的V/A值(图像载波电平与伴音载波电平差).按上下键可加减频道数.二.场强仪双频道测量/斜率测量首次按下斜率键,仪器进入的是双频道测量模式,液晶显示界面如下:此时屏幕的左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平值,右侧显示第二个频道的图像载波电平值.在双频道测量模式下再次按下斜率键仪器进入斜率测量模式，液晶显示界面如下:此时屏幕左下方显示第一个频道的频道号,右下方显示第二个频道的频道号,屏幕中部左侧显示第一个频道的图像载波电平,右侧显示斜率值(即第一个频道的图像载波电平减去第二个频道的图像载波电平的差值)按上下键可以加减频道数,按换档键可以控制在第一个频道和第二个频道之间切换.场强仪说明:1. 此功能可用于测量/调试干线放大器的参数.2. 此功能可用于测量国家<CATV行业标准>中规定的任意频道间的电平差及相邻频道间的电平差.3. 此功能可同时测量两个频道的电平值,非常适合CATV维护人员使用.场强仪图片:场强仪使用方法:①正确连接电缆，连接电缆不宜过长。
假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段。
②场强仪不仅要测量图像载波电平，还要测量调频声音广播信号载波电平,因此，所用信号电平应包括声音载波电平和图像载波电平。
2010年环保工程师高频信号场强测量.doc
2010年环保工程师：高频信号场强测量高频信号场强测量1、高频电场强度的测定高频电场强度的测定，原则上采用鞭状天线或者偶极子天线作为接收部分，以高频电表作为指示部分。
采用鞭状天线时，应将天线与电压表的一个接头相连接，另一个接头则通过电压表的接地外壳连接。
而采用偶极子天线时，可将偶极子与电压表相接。
当应用上述原理制成的仪器测定时，所测定的电场强度可用下式表示：式中：—天线上高频感应电流;—天线的有效高度;—天线的相关系数。
2、高频磁场强度的测定测量高频磁场时采用一个小型的环形天线作为接收部分，以高频电压表作为指示部分。
测定时，必须将环形天线线圈平面与磁场方向垂直，使天线产生高频感应电压，这时电压表便可指示出来。
所测磁场强度可用下式表示：式中：—天线上高频感应电流;—环形天线圈面积;—天线的相关系数根据上述原理可以制成高频电磁场强度测定仪。
适用于中波、短波、超短波的测定。
3、使用仪器注意事项在强电磁场中，使用场强仪必须注意以下事项：(1)当进行测量时，由于高频辐射的作用，仪器附近人员的身体部位可能会对测量有很大影响。
因此，测量人员在使用仪器时，方法一定要正确，天线应最大限度地远离人体部位。
(2)测量时，工作人员不应触动天线，否则会影响测量结果,或引起指示仪表指针的摆动。
(3)测量时，不应该接触外壳，以防产生静电，影响测定结果。
(4)仪表指针零点漂移现象往往较明显，使用时应注意调整。
4.2电磁环境管理法规国家环境保护总局于1997年发布了《电磁辐射环境保护管理办法》，以规范管理全国各地环保部门执行电磁环境的各种标准，管理各地的企事业单位。
管理办法所称电磁辐射是指以电磁波形式通过空间传播的能量流，且限于非电离辐射，包括信息传递中的电磁波发射，工业、科学和医疗应用中的电磁辐射，高压送变电中产生的电磁辐射。
县级以上人民政府环境保护行政主管部门对本辖区电磁辐射环境保护工作实施统一监督管理。
从事电磁辐射活动的单位主管部门负责本系统、本行业电磁辐射环境保护工作的监督管理。
场强测量方法
场强测量方法场强，这听起来有点神秘的东西，就像是隐藏在空气中的小怪兽，我们得想办法把它找出来量一量。
那怎么量呢？这就像我们要知道一个人的力气有多大，得有专门的工具和方法。
咱先说用仪器测量场强。
就好比钓鱼得有鱼竿一样，测量场强有专门的场强仪。
这东西可神奇了，你把它拿到要测量的地方，就像拿着温度计去量体温一样。
打开场强仪，它就能感受到周围场的强度。
这里面也有学问。
说，你得让场强仪处在正确的位置，不能歪着斜着，就像我们拍照得把相机拿正了，不然拍出来的照片就不好看。
如果是测量电磁场强，周围不能有太多干扰它的东西，要是周围全是乱七八糟的金属或者其他磁场源，那就像在一个很吵闹的环境里听人说话，场强仪可能就会迷糊，测出来的数据就不准了。
再说说通过一些物理现象来估算场强。
这有点像我们看云识天气。
在电场里，如果有带电粒子在里面运动，根据粒子运动的轨迹和速度等情况，我们就能大致推断出场强。
这就好比看到树叶被风吹的方向和速度，我们能大概知道风有多大一样。
带电粒子就像是那片树叶，电场就是风。
这种方法没有用仪器那么精确，就像我们看云识天气只能知道个大概，想要精确知道温度还得看温度计。
还有一种情况，就是利用一些数学模型来计算场强。
这感觉就像是做一道复杂的数学题。
我们得知道很多已知条件，像电荷的分布情况、空间的形状之类的。
这就像我们做数学应用题，要知道题目里给出的各种信息才能解题。
如果是均匀带电的球体，我们可以根据相关的公式来计算球体外某一点的场强，就像按照菜谱做菜一样，按照公式一步一步来就能算出结果。
但是这个方法对数学能力要求比较高，要是数学没学好，就像不会看菜谱做饭，很容易搞砸。
在实际测量场强的时候，我们可能要把这些方法结合起来。
说先用仪器测量一个大概的范围，再用物理现象或者数学模型来进一步分析。
这就像我们看病，先让医生大概看看症状，然后再做详细的检查一样。
有时候单一的方法可能会有局限性，就像只用一种药可能治不好病一样。
精确测量场强的方法与技术
精确测量场强的方法与技术在无线电通信中，场强是指放置在一定位置的天线所接受到的电磁波信号的强度。
精确测量场强是无线电通信中非常重要的一项任务，也是保证通讯信号质量的关键。
在本文中，我们将详细探讨一些测量场强的方法和技术。
一、信号采集为了测量场强，首先需要收集到电磁波信号。
我们可以采用专业的场强仪或者使用接收天线和接收机进行信号的采集。
通常情况下，专业的场强仪比较方便携带和使用。
但是，如果采用接收天线和接收机进行信号采集，可以根据具体需求进行调整，更加灵活。
二、天线的位置和高度在使用场强仪进行测量时，通常会将其放置在一个比较固定的位置，并使用一个支架或三角架将其固定住。
在采用接收天线和接收机进行信号采集时，天线的位置和高度会对测量结果产生一定的影响。
一般来说，天线应该尽量放在开阔的地方，不能被建筑物或者其他障碍物所阻挡。
三、天线极化方向天线的极化方向是指电磁波的振动方向相对于地面的角度。
选择正确的天线极化方向可以最大限度地提高信号的接收强度。
在实际测量中，我们需要根据具体情况考虑选用垂直极化还是水平极化。
四、场强测量一旦有了信号的采集，就可以开始进行场强的测量。
场强的测量可以使用仪器进行自动测量或者手动进行读数。
手动读数的方法可能会引入一些误差，因为人的反应速度有限。
而自动测量方法可以避免这些误差，提高精度。
在场强测量时，通常会考虑信号的平均值、最大值和最小值。
在记录测量结果时，需要注意时间和位置等相关信息，以便后续分析和处理。
五、要点总结精确测量场强的方法和技术需要考虑多方面因素，包括信号采集、天线的位置和高度、天线的极化方向以及场强的测量等。
在实际操作中，需要根据具体情况进行调整和优化，以获得最佳的测量结果。
在测量过程中，需要注意记录相关信息以便后续处理。
通过以上技术的运用，可以确保无线电通信的信号强度稳定，保证通讯质量的稳定性和高可靠性。
35--频谱仪使用和主要射频指标测试方法.
自动电平控制是指当干线放大器工作于最大增益且 输出为最大功率时，增加输入信号电平，干线放大 器对输出信号电平的控制能力
指标要求
当干线放大器输入信号电平增加小于10dB（含 10dB）时，输出功率应保持在最大输出功率 ±2dB之内； 当干线放大器输入信号电平增加大于10dB（含 10dB）时，输出功率应保持在最大输出功率 ±2dB之内或关闭
注：频谱仪内部衰减ATT让它处于自动状态 ，设定了 参考电平后仪表会显示相应的自动ATT值；手动设置 ATT的话注意ATT以10dB步进。 ATT处于不同水平有可能带来一点测量误差。
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
28
© 2013 WRI Corporation
All rights reserved
虹信通信 ·无线覆盖解决方案专家
轨迹操作
测量控制 23 © 2013 WRI Corporation 二级菜单
All rights reserved
3.5寸软盘存储 频谱仪校准
恢复出厂设置
蓝字 切换键
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
24
存储/调用
All rights reserved
© 2013 WRI Corporation
指标要求
宽带干线放大器≤1.5μs（对于有中频滤波处理的 宽带干线放大器依照选频干线放大器的指标要求） 选频干线放大器≤5.0μs
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
12
© 2013 WRI Corporation
All rights reserved
三、无线指标
7、输入/输出电压驻波比
17
频谱仪测场强的方法
频谱分析仪测量场强方法频谱分析仪是一种应用广泛的信号分析仪器。
它可用来测量信号的频率、电平、波形失真、噪声电平、频谱特性等，加上标准天线还可用来测量场强。
它的主要特点是：能宽频带连续扫描，并将测得的信号在CRT屏上直观地显示出来。
在整个频段内，电平显示范围大于70dB，在无线电电波测量中可以很方便地看出频谱占用和信号活动情况，所以在很多场合，频谱仪正在替代场强仪成为电波测量中一种新的被广泛应用的仪器。
但必竟二者设计上有差异，因此使用侧重面应有所有同，否则将会带来很大的测量误差。
一、电平刻度的转换和阻抗匹配问题通常，频谱仪的显示刻度单位是dBm，而在场强测量和有关电波传播问题讨论中，习惯采用dBμv/m为单位，因此首先就有一个单位转换问题。
实际上场强测量就是标准天线端感应电压的测量，因此只要将频谱仪的读数换算成电压单位，加上天线的天线系数即可求得待测场强。
频谱仪的单位换算系数随其输入阻抗的不同而不同，对于50Ω系统，VdBuV=PdBm+107dB而对于75Ω系统，则VdBuV=PdBm+现代频谱仪多采用微机处理，显示刻度可以自动转换。
在实际测量中要特别注意天线阻抗与测试系统的匹配问题，避免产生失配误差。
由于频谱仪在使用中是进行宽带扫描，所以所用天线要求也都是宽带天线，而宽带天线的VSWR一般都较大，如果与频谱仪联接的不是匹配天线，则要对所用天线的天线系数重新校对。
在实际测量中，输入衰减器不宜放在0dB的位置，如果衰减器置0，输入信号直接接到混频器上，则阻抗特性变差，造成较大的失配误差。
二、防止频谱分析仪过载一般测试接收机的输入端都有带有调谐式高放电路，以抑制带外信号，提高灵敏度。
而频谱分析仪由于其宽带连续快速扫描的特性，输入端一般都直接接到第一混频器上。
当信号电平较高时，混频器工作在非线性变频状态，将产生高阶互调和混频增益压缩，而且过高的电平（一般大于5dBm）将烧坏混频器，故在使用中要合理地选择射频衰减器以确保线性工作状态。
场强仪使用方法
场强仪使用方法场强仪是一种用于测量无线电频率场强的仪器。
它可以帮助用户确定信号的强度和质量，并提供准确的无线电频率测量。
场强仪通常由一个手持设备和一个附件组成，通过接收无线电信号并将其转换为数字显示来工作。
本文将详细介绍场强仪的使用方法，帮助用户正确地操作和测量无线电频率场强。
步骤一：准备场强仪在开始使用场强仪之前，首先需要做一些准备工作。
将场强仪从包装盒中取出，并确保其配备了所需的电池或电源适配器。
如果需要使用附件，确保它们已正确安装在场强仪上。
步骤二：打开场强仪按下场强仪上的电源按钮将其打开。
一些场强仪可能还具有其他控制按钮，如菜单按钮或模式按钮。
根据实际情况，按下相应的按钮以进入菜单或选择所需的工作模式。
步骤三：设置频率范围场强仪通常可以测量多个频率范围。
根据所需的测量频率，选择合适的频率范围。
这可以通过转动场强仪上的频率选择旋钮来完成。
确保选择的频率范围与要测量的信号频率相匹配。
步骤四：进行测量将场强仪的天线朝向要测量的信号源，并确保与场强仪之间没有任何物理障碍物。
慢慢移动场强仪，找到信号强度最大的位置。
现代场强仪通常会显示信号强度的数字值，使用该数字值来确定信号的强弱。
步骤五：记录结果一旦找到最强的信号强度位置，记录信号强度的数值。
这可以作为以后对比和评估信号强度的参考。
如果需要，可以使用场强仪上的保存功能将测量结果保存到内存中。
步骤六：分析结果根据测量结果，可以评估信号的强度和质量。
较高的信号强度通常表示信号较强，但并不总是意味着信号质量较好。
较强的信号也可能受到干扰或多径传播的影响。
因此，通过观察信号的质量指标，如信噪比或误码率，来评估信号的质量。
步骤七：关闭场强仪使用完场强仪后，按下电源按钮将其关闭。
如果所需，可以将附件或电池拆卸下来，并将场强仪放回原来的包装盒中。
总结：使用场强仪进行无线电频率场强测量是一项简单而重要的任务。
根据以上步骤，用户可以正确操作场强仪并获得准确的测量结果。
中波发射台覆盖场强的测量方法和注意事项
中波发射台覆盖场强的测量方法和注意事项一、测量方法1.定点测量法：在特定位置设置接收站并固定测量点，使用专业的中波接收机接收信号，并通过场强仪或频谱仪测量场强值。
2.步进电台法：使用一部步进电台在固定频率范围内进行逐渐调谐，同时利用场强仪进行场强测量，以确定信号强度的变化。
3.站点测量法：在多个位置设置接收站点，利用环境监测车或测量车进行移动，通过多个点的测量数据来评估中波信号的覆盖情况。
4.飞机测量法：使用装有测量设备的飞机，以空中飞行的方式对中波信号进行测量，更全面地了解中波信号的传播性能。
二、注意事项1.选取合适的测量位置：测量点的选取应尽可能代表中波信号的传播范围，不同地理条件、建筑物和天气条件等对信号传输都会有影响，应考虑这些因素进行合理选择。
2.测量设备的准备：使用专业的中波接收机和场强仪等设备，确保测量结果的准确性和可靠性。
3.合理的测量时间：中波信号的传播受到白天和晚上的影响，应选择不同时间段进行测量，以综合评估中波覆盖场强。
4.数据处理与分析：测量所得数据需要进行处理和分析，可以使用地图软件、信号覆盖预测软件等工具，从而得到中波信号的覆盖范围和场强分布情况。
5.测量安全和保护：在进行测量时，应关注场强仪和接收机的安全使用，避免短路和其他安全隐患，同时保护设备免受突发天气变化的影响。
6.与发射台配合：测量工作需要与发射台配合，对于特定的调试和优化，可与发射台进行交互，以便及时解决问题和改进覆盖质量。
7.测量结果的准确性验证：对测量结果进行准确性验证，可使用多样性走航测M组，对测量点重测，以及与其他已知场强数据相对对比，确保结果的可靠性。
总之，中波发射台覆盖场强的测量方法需要综合考虑多种因素，并采取合适的测量方式和注意事项，以获得准确、可靠的测量结果，为中波发射台的优化和改进提供参考。
频谱分析仪的使用方法
频谱分析仪的使用方法13MHz信号。
一般情况下，可以用示波器判断13MHz电路信号的存在与否，以及信号的幅度是否正常，然而，却无法利用示波器确定13MHz电路信号的频率是否正常，用频率计可以确定13MHz电路信号的有无，以及信号的频率是否准确，但却无法用频率计判断信号的幅度是否正常。
然而，使用频谱分析仪可迎刃而解，因为频谱分析仪既可检查信号的有无，又可判断信号的频率是否准确，还可以判断信号的幅度是否正常。
同时它还可以判断信号，特别是VCO信号是否纯净。
可见频谱分析仪在手机维修过程中是十分重要的。
另外，数字手机的接收机、发射机电路在待机状态下是间隙工作的，所以在待机状态下，频率计很难测到射频电路中的信号，对于这一点，应用频谱分析仪不难做到。
一、使用前须知在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。
1．分贝(dB)分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下：分贝数：101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如：A功率比B功率大一倍，那么，101gA／B=10182’3dB，也就是说，A功率比B功率大3dB，2．分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为：分贝毫瓦=101g(dBm)例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw／1mw=0dBm。
如果发射功率为40mw，则10g40w／1mw--46dBm。
二、频谱分析仪介绍生产频谱分析仪的厂家不多。
我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。
相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。
场强仪使用方法
场强仪使用方法场强仪是一种用于测量电磁场强度的仪器。
它广泛应用于无线通信、无线电频谱监测、电磁环境监测等领域。
本文将介绍场强仪的基本原理、使用步骤和注意事项。
一、基本原理场强仪通过测量电磁场的强度来评估电磁辐射的水平。
它可以测量各种频率范围内的电磁场强度，包括无线电信号、微波辐射等。
场强仪的测量结果以分贝（dBm）为单位，通常在一个范围内表示。
一般情况下，场强仪的测量范围为-60dBm至0dBm，以对数形式显示在仪器的液晶屏上。
二、使用步骤1. 设置场强仪首先，将场强仪放置在需要测量的位置上。
确保场强仪与待测电磁场的方向一致，并保持与电磁场垂直方向平行。
在使用场强仪之前，需要对仪器进行校准。
校准的目的是确保场强仪的准确性和稳定性。
2. 打开场强仪按下场强仪上的开关按钮，开启仪器。
仪器将自动进行初始化，并进入测量模式。
3. 进行测量在测量模式下，仪器将开始测量电磁场强度。
通过观察场强仪的液晶屏，可以看到当前电磁场强度的值。
根据需要，可以选择设置不同的测量范围和单位。
4. 记录测量结果在完成测量后，可以记录测量结果。
场强仪通常具有存储功能，可以将测量结果保存在内部存储器中，或者通过连接到计算机或移动设备来导出数据。
5. 关闭场强仪测量完成后，按下场强仪上的开关按钮，关闭仪器。
三、注意事项1. 避免干扰在进行测量时，应尽量避免外部干扰。
如有可能，将场强仪与其他电子设备保持一定距离，避免干扰测量结果。
2. 安全使用使用场强仪时要注意个人安全。
避免长时间暴露于高强度电磁场中，并确保在测量过程中保持适当的距离。
3. 保养和校准定期进行场强仪的保养和校准，以确保其准确性和可靠性。
清洁仪器表面，并定期校准仪器，校正由于使用和老化引起的偏差。
4. 使用场强仪应符合相关法规和标准。
在某些领域，如通信和无线电频谱监测，可能存在特定的法规和标准，使用场强仪时要遵守这些规定。
总结：场强仪是一种用于测量电磁场强度的仪器。
通过测量电磁场的强度，我们可以对电磁辐射的水平进行评估。
20120821天线场强测量过程
场强是电场强度的简称，它是天线在空间某点处感应电信号的大小，以表征该点的电场强度。
其单位是微伏/米(μv/m)，为方便起见，也有用dBμv/m(0dB=1μv)。
一、场强测量场强的测量如图所示。
当天线在空中与被测信号极化方向相同时取得最大感应信号，一般可用射频（RF）的有效值型电平表（电压表）来测量。
其测量原理如图所示。
电场强度测量示意图（1）当线路匹配良好时，仪表读取的电平值是仪表输入端口（一般50Ω或75Ω）所取得的射频电压Er（dBμv)。
Er可用下式表示Er=E+Ga+20lgle-Lf-6---（1）Er为仪表输入口的读取电平（dBμV）；E为电场强度（dBμV/m）；Ga为接收天线增益（dB）。
如果采用半波长偶极天线时Ga=0dB；le为接收天线有效长度（λ/π）；Lf为接收馈线损耗（dB）；6为从终接值换算开放口的校正值（dB）。
而电场强度E（dBμV/m）则可从（1）式求出，即：E =Er-Ga-20lgle+Lf+6---（2）现举实例具体说明：设测试频率228.25MHz(λ=1.31m)则20lgλ/π=20lg1.31/π≈-7.6dB；接收天线为半波长偶极天线，Ga=0dB；Lf选用衰减10dB/100m型电缆，实用长度10m时衰减为1dB；仪表指示电平为15dBμV。
将上列数据代入（2）式时，即得E =Er-Ga-20lgle+Lf+6=15-0-（-7.6）+1+6=15+7.6+1+6=29.6dBμV/m二、场强仪众所周知，电平表是以分贝（dB）作单位，如dBμV、dBmV、dBm，而电压表则是以伏特（V）作单位，如V、mV、μV、KV等。
其实电平、电压都是同一个物理量，因此，在很多场合这两种单位在一个仪器中同时标出，这从某种意义上来说，电压表也是电平表，电平表也是电平压表，只不过习惯上把它分开称呼而已。
场强仪故名思意是测量场强的仪器。
场强仪的量值是μV/m作单位，它里面有一个长度单位m。
脉冲雷达电磁辐射的选频场强仪测量方法
以 后 手 动 计 算 出 全 向 结 果 （见 图 4 ) 。然 而 ，对于三轴全 向 天 线 ，X 、Y 、Z 三 个 空 间 轴 是 顺 序 测 量 的 ，并 非 同 时 进 行 ，空 间 扫 描 需 要 120m s , 虽然对于大多数准静态场如 电信来说是可忽略的，但 对 于 照 射 时 间 仅 30m s 的雷达波 束 来 说 时 间 太 长 了 。而 单 轴 天 线 不 会 存 在 这 种 问 题 ，并且 在雷达频率范围内还能提供更好的测量灵敏度（见 图 5 ) 。
原 理 所 决 定 的 （见 图 6 ) 。而 使 用 “时域分析”模式则没
有 这些问题，可以快速地获得直接结果，每一次测量仅需
雷达天线转两到三次即可完成。
图 3 雷达脉冲图
图 6 理 想 雷 达 信 号 频 谱 P W =l/lM H z=l |xs
天 线 通 常 以 每 分 钟 12.5转的速度对空域进行扫描， 方向特性是一个窄波瓣。典型的目标驻留时间为30m s 。
脉 冲 雷 达 以 旋 转 扫 描 方 式 工 作 时 ，在一次旋转扫描 中 ，测试点位受到雷达脉冲照射的时间很短。因此 ，优先 选 择 单 轴 天 线 。通 过 天 线 支 架 将 天 线 固 定 ，转 动 轴 向 依 次 测 量 X 、Y 和 Z 轴 的 场 强 ，最 后 计 算 出 三 轴 的 各 向 同 性 结果。
提 供 雷 达 信 号 类 型 的 详 细 信 息 ，缺 点 是 必 须 使 用 修 正 因 子
进行计算才能获得结果，因此只能间接地确定峰值。此 外 ，
测 量 也 需 要 很 长 的 时 间 ，一 般 使 用 频 谱 分 析 模 式 单 独 测 量
某 一 轴 向 需 要 1 0 至 1 5 分 钟 ，这 是 由 频 谱 分 析 仪 的 工 作
使用频谱分析仪进行精确测量的技巧
使用频谱分析仪进行精确测量的技巧频谱分析仪是一种广泛应用于各个领域的仪器，用于测量和分析信号的频谱特征。
它在通信、音频、无线电等领域中发挥着重要的作用。
然而，为了获得精确的测量结果，我们需要掌握一些技巧和注意事项。
本文将介绍使用频谱分析仪进行精确测量的一些技巧，并提供一些实用的建议。
首先，正确选择频谱分析仪的带宽是确保精确测量的重要一环。
带宽是指频谱分析仪能够同时处理的频率范围。
如果选择的带宽过小，可能会导致信号被截断，从而无法获取完整的频谱信息；如果选择的带宽过大，可能会导致分辨率不足，无法准确观察到细微的频谱变化。
因此，在进行测量之前，需要根据实际需求和被测试信号的特点，选择适当的带宽。
其次，消除干扰源对测量结果的影响是保证精确测量的另一个关键。
频谱分析仪容易受到来自其他信号源的干扰，这些干扰信号可能会掩盖我们所关注的信号特征。
因此，在测量之前，我们需要将可能产生干扰的信号源远离频谱分析仪，并采取一些屏蔽措施，如使用屏蔽箱来防止外部电磁干扰的影响。
此外，还可以利用频谱分析仪的滤波器功能，选择适当的滤波器参数来抑制不需要的干扰信号。
第三，正确设置频谱分析仪的参数也是实现精确测量的关键之一。
在进行测量之前，我们需要设置合适的参考电平以及垂直和水平刻度。
参考电平是指用于设置频谱分析仪显示范围的参考电平值，如果设置不当，可能会导致信号显示不准确。
垂直刻度是指频谱分析仪显示的信号强度刻度，正确设置垂直刻度可以使我们更清楚地观察到信号的功率分布情况。
水平刻度是指频谱分析仪显示的频率刻度，正确设置水平刻度可以使我们更准确地读取频率数值。
最后，我们还可以借助频谱分析仪的额外功能来提高测量的准确性和可靠性。
一些高级频谱分析仪具有平均、追踪、扫描等功能，可以帮助我们对信号进行更深入的分析和测量。
例如，平均功能可以对多次测量结果进行平均处理，减小随机误差的影响，提高测量的准确性。
追踪功能可以跟踪信号的变化情况，及时观察到信号的频率漂移等问题。
基于无线电频谱测量的无线电场强监测方法研究
基于无线电频谱测量的无线电场强监测方法研究无线电场强是无线通信领域的一个重要指标，其大小决定了无线通讯能力的强弱，也是确定无线信号传输质量的关键参数。
而无线电频谱则是无线电信号的频率分布情况，是衡量无线电信号的另一个重要参数。
如何利用无线电频谱测量，实现无线电场强监测，是当今无线通信领域的一个研究热点。
本文将从无线电场强的定义入手，介绍现有的无线电频谱测量技术，探讨基于无线电频谱测量的无线电场强监测方法。
一、无线电场强的定义无线电场强指的是一定点位于电磁波中电场的强度，单位是伏/米(V/m)。
它是衡量无线电信号传输能力的重要参数，与无线电信号的功率、频率、极化等因素密切相关。
在无线通信领域，无线电场强实际上是一个需要不断进行监测、调整的指标。
如果无线电场强太弱，就可能造成无法连接或者连接质量较差的问题；如果无线电场强太强，就有可能造成静电干扰等不良影响。
因此，无线电场强监测一直是无线通信领域的一个研究重点。
二、现有的无线电频谱测量技术由于无线电频谱在传输中是高度分散而稀疏的，因此难以直接测量。
但是通过对电磁波的接收和分析，可以间接获取信号的频谱信息。
现有的无线电频谱测量技术主要包括以下几种。
1.扫频仪技术扫频仪是一种直接量测信号的频谱分布及噪声的距离测量设备，其利用扫描技术实现对电磁波频率的测量。
通过对收到的电磁信号进行频谱分析，可以获得无线电频谱的相关参数。
2.FFT技术FFT（快速傅里叶变换）是一种数字信号处理技术，可以将时间域信号转换为频率域信号。
在无线通信中，FFT技术可以用于对电磁波的频谱进行分析，实现无线电频谱测量。
3.毫米波成像技术毫米波成像技术是一种新型的无线电频谱测量技术，其利用毫米波的穿透性和反射性，实现对无线电信号的成像。
这种技术可以在没有物理接触的情况下，对目标进行频谱分析和成像，极大地方便了无线电频谱的测量。
三、基于无线电频谱测量的无线电场强监测方法基于无线电频谱测量的无线电场强监测方法，主要是利用无线电频谱分析技术，对无线电信号进行分析，推算出无线电场强的值。
频谱仪使用指导
频谱仪使用指导频谱仪使用指导频谱仪主要作用为测量信号功率的，主要使用的型号为安立2711D。
主要界面如下：使用前，先检查一下电池是否有电，所带的配件是否齐全。
主要配件如下：充电器、软跳线、大功率衰减器、双公头、双母头。
信号测试：先估算一下测试信号的强弱，如果信号强度超过0dBm以上（测试主机输出）需要外接大功率衰减器，防止输入信号过强而损坏仪表。
外接大功率衰减器后，实际测试信号强度为：频谱仪读数+大功率衰减器衰减值。
如果测试信号强度较弱，可以直接接到频谱仪的射频输入口直接测量。
调整频率频谱仪可以测量3000MHz以内的信号强度。
接上测试信号后，先确认测量信号的频段，调整频谱仪的频段和测试信号的频段相同。
调整频谱仪频率如下:调整参考电平和内置衰减值参考电平设置，先估算一下测试信号强弱，把参考电平设置大小和测试信号的强度差不多。
内置衰减器设置：主要目的为了防止信号进入仪表滤波器信号太强，在设备内部设置的衰减，此衰减值对设备的读数没有影响。
设置界面如下：4、设置信号带宽设置带宽有两个RBW和VBW两个。
RBW为解析带宽，一般设置和测试信号频点的带宽相同，若不相同会影响信号测量的准确度。
GSM频点的带宽为200KHzCDMA频点的带宽为1.23MHz，但是频谱仪设置的RBW范围为10KHz—1MHz，由于频谱仪RBW设置没有专门200KHz和1.23MHz，所以在GSM测试时RBW设置为100KHz 测试CDMA时RBW设置为1MHz。
VBW只是调整频谱仪显示带宽，调整曲线的圆滑度，对测量信号读数没有影响，一般默认即可。
5、读取功率按右边键盘上的8键即可读取功率，系统会出现四个标称点分别为M1,M2,M3,M4。
测试一个标称点的功率的话，点M1进入，按下开/关键，屏幕上即出现一根红线，红线到什么位置，左下角对于的M1就能读取功率和频率。
6、图形保存和读取保存按键盘上9号键即可保存，设备要求你输入保存曲线的名称。
场强测试方案
场强测试方案
场强测试方案可以针对不同的环境和应用场景进行定制，但通常包括以下几个步骤：
1. 确定测试目标：明确测试的目的和要求，例如测量电场、磁场、声场等，以及需要测量的参数，如场强、频率、带宽等。
2. 选择测试场地：根据测试目标和要求选择合适的测试场地，例如电磁兼容性测试需要在屏蔽室或电波暗室中进行。
3. 准备测试设备：根据测试目标和要求准备所需的测试设备，例如场强计、频谱分析仪、信号发生器等。
4. 设置测试环境：根据测试场地和要求设置测试环境，例如调整测试设备的摆放位置、调整测试场地的光照、温度、湿度等。
5. 进行测试：按照测试要求进行测试，并记录测试数据。
6. 分析测试结果：对测试数据进行处理和分析，得出测试结果，并进行误差分析和精度评估。
7. 编写测试报告：将测试过程和结果整理成测试报告，并提交给相关人员进行审查和确认。
需要注意的是，在进行场强测试时需要遵守相关的安全规定和标准，例如对于电磁辐射的防护标准和电气安全规范等。
同时，也需要考虑到场强测试可能会对设备和人体产生影响，采取相应的防护措施。
场强测量
场强测量一、实验内容和目的用场强仪测量UHF/VHF 电视或通信信号主极化和正交极化的场强。
熟悉场强仪的使用方法，掌握场强测量的原理和方法。
二、场强测量原理使用有效长度（le ）或增益(G)已知的标准测量天线作接收天线，在极化匹配、阻抗匹配、方向对准情况下，用场强仪测出天线最大输出电压(V)，根据接收天线的最大接收电压与接收点场强的关系，换算出接收点场强(E)。
当标准测量天线为半波对称振子时，天线有效长度le=λ/π，忽略天线损耗，天线最大接收电压（在75Ω负载电阻上的终端电压）为用dB 表示，接收电压电平为简写成接收点场强为式中，K 称为天线校正系数。
对增益为G 的标准测量天线，天线最大接收电压（折合到75Ω负载电阻上的终端电压）为接收电压电平为πλE V 21=6)log(20log 20log 20-+=πλE V K V V E +=+-=6)log(20πλ6)log(20-+=πλE V )log(206πλ-=K 64.121G E V πλ=15.8)log(20-++=πλG E V接收点场强为式中，K 称为天线校正系数。
实际测量中，天线输出端和场强仪之间还需要接入平衡变换器和同轴电缆，引入插入损耗。
这些插入损耗也可一并计入天线校正系数中。
因此场强测量时，只要用场强仪测出极化匹配、方向对准、阻抗匹配条件下标准测量天线的最大接收电压电平（单位：dB μv ）和工作频率，再查出天线校正系数K(dB)，即可算出接收点场强（单位：dB μv/m ）。
三、实验设备900E 标准测量天线1套。
DS 系列场强仪1台。
四、场强仪场强仪实际上是一个高灵敏度的高频选频电压电平表。
它直接测量的是输入信号某一选定频率的电压电平（单位：dB μv ）。
如与有效长度或增益已知的标准测量天线相配合，可间接测量空间来波的频率和场强。
场强仪按其用途可分为通信场强仪和电视场强仪，干扰场强仪和信号场强仪等。
有的场强仪还附有简单的频谱测量功能，称为频谱型场强仪。
频谱扫描 电平 场强转换
频谱扫描电平场强转换
频谱扫描（Spectrum Scanning）是指通过扫描和测量电磁波的频率分布，在不同频率上获取电磁波的能量强度信息。
频谱扫描广泛应用于电磁波谱分析、无线通信、无线电监测等领域。
在频谱扫描中，电平是指电磁波在特定频率上的能量或功率水平。
通常使用分贝（dB）单位来表示电平。
电平越高，表示在该频率上电磁波的能量或功率越强。
场强转换（Field Strength Conversion）是将电磁波的电平转换为场强的过程。
场强是指电磁场在特定位置的强度，通常使用电场强度（V/m）或磁场强度（A/m）来表示。
电场强度表示电场的强度，磁场强度表示磁场的强度。
在电磁波传播中，电平与场强之间存在一定的关系。
不同频率的电磁波在传播过程中会受到路径损耗、衰减、散射等因素的影响，使得电磁场的能量逐渐减弱，因此电平和场强之间并不是简单的线性关系。
具体的转换关系取决于介质的特性、距离和环境条件等因素。
场强转换通常是通过校准和定标的方法来实现，通过测量电磁场在特定距离或标准环境中的电平，然后根据相关的公式或曲线进行转换，得到对应的场强数值。
需要注意的是，场强和电平的转换是对电磁波特定位置的描述，而且转换关系可能因频率、介质和测量设备的不同而有
所不同。
因此，在实际应用中，需要根据具体的测量场景和设备特性进行准确的场强转换。
如何测量电磁波的强度和方向？
如何测量电磁波的强度和方向？在我们生活的这个充满电磁辐射的世界里，电磁波无处不在。
从手机信号到微波炉加热，从广播电视到卫星通信，电磁波在现代科技中扮演着至关重要的角色。
然而，要想更好地理解和利用电磁波，我们首先需要掌握如何测量它们的强度和方向。
这不仅对于科学研究有着重要意义，对于保障我们的生活和工作环境的电磁安全也同样不可或缺。
电磁波的强度通常用电场强度或磁场强度来表示。
在实际测量中，常用的仪器包括场强仪、频谱分析仪等。
场强仪是专门用于测量电磁波强度的设备。
它的工作原理基于电磁感应或者电容耦合。
对于低频电磁波，场强仪往往通过电磁感应的方式来测量电场或磁场的强度。
例如，一个线圈在变化的磁场中会产生感应电动势，通过测量这个电动势的大小，就可以推算出磁场的强度。
而对于高频电磁波，场强仪通常采用电容耦合的方式。
它内部的接收天线会与电磁波发生相互作用，产生微小的电流，通过测量这个电流的大小，就能确定电磁波的强度。
频谱分析仪则是一种更为复杂和多功能的仪器。
它不仅可以测量电磁波的强度，还能分析电磁波的频谱分布。
频谱分析仪的工作原理是将输入的电磁波信号进行分解，然后分别测量各个频率成分的强度。
通过这种方式，我们可以了解到电磁波在不同频率上的能量分布情况。
在测量电磁波强度时，需要注意测量位置和环境的影响。
电磁波的强度会随着距离的增加而逐渐减弱，遵循平方反比定律。
也就是说，距离发射源的距离增加一倍，电磁波的强度会降低为原来的四分之一。
此外，周围的物体和环境也可能会对电磁波的传播和测量产生干扰。
例如，金属物体可能会反射电磁波，导致测量结果不准确。
接下来，让我们谈谈如何测量电磁波的方向。
测量电磁波方向的方法有多种，其中一种常见的方法是使用定向天线。
定向天线具有较强的方向性，它能够在特定的方向上接收或发射电磁波。
通过旋转定向天线，并观察接收到的电磁波强度的变化，就可以确定电磁波的来向。
另一种方法是利用阵列天线。
阵列天线是由多个天线单元组成的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱分析仪测量场强方法
频谱分析仪是一种应用广泛的信号分析仪器。
它可用来测量信号的频率、电平、波形失真、噪声电平、频谱特性等，加上标准天线还可用来测量场强。
它的主要特点是：能宽频带连续扫描，并将测得的信号在CRT屏上直观地显示出来。
在整个频段内，电平显示范围大于7 0dB，在无线电电波测量中可以很方便地看出频谱占用和信号活动情况，所以在很多场合，频谱仪正在替代场强仪成为电波测量中一种新的被广泛应用的仪器。
但必竟二者设计上有差异，因此使用侧重面应有所有同，否则将会带来很大的测量误差。
一、电平刻度的转换和阻抗匹配问题
通常，频谱仪的显示刻度单位是dBm，而在场强测量和有关电波传播问题讨论中，习惯采用dBμv/m为单位，因此首先就有一个单位转换问题。
实际上场强测量就是标准天线端感应电压的测量，因此只要将频谱仪的读数换算成电压单位，加上天线的天线系数即可求得待测场强。
频谱仪的单位换算系数随其输入阻抗的不同而不同，对于50Ω系统，
VdBuV=PdBm+107dB而对于75Ω系统，则VdBuV=PdBm+108.8dB
现代频谱仪多采用微机处理，显示刻度可以自动转换。
在实际测量中要特别注意天线阻抗与测试系统的匹配问题，避免产生失配误差。
由于频谱仪在使用中是进行宽带扫描，所以所用天线要求也都是宽带天线，而宽带天线的VSWR一般都较大，如果与频谱仪联接的不是匹配天线，则要对所用天线的天线系数重新校对。
在实际测量中，输入衰减器不宜放在0dB的位置，如果衰减器置0，输入信号直接接到混频器上，则阻抗特性变差，造成较大的失配误差。
二、防止频谱分析仪过载
一般测试接收机的输入端都有带有调谐式高放电路，以抑制带外信号，提高灵敏度。
而频谱分析仪由于其宽带连续快速扫描的特性，输入端一般都直接接到第一混频器上。
当信号电平较高时，混频器工作在非线性变频状态，将产生高阶互调和混频增益压缩，而且过高的电平（一般大于5dBm）将烧坏混频器，故在使用中要合理地选择射频衰减器以确保线性工作状态。
为使混频器进行线性变频，中频放大器进行线性放大，使示波屏上出现的假响应电平缩至最小，这就要求加在混频器上的输入信号功率越小越好；而为了扩大测量电平的动态范围，则要求输入功率越大越好。
为此对输入信号电平的选择有如下三个规定：
（1）最佳输入信号电平在频谱仪输入混频器上输入信号时，使所产生的失真电平小于某个规定电平时的输入信号电平叫最佳输入电平。
它随混频器的构造不同而有所不同，通常频谱仪的最佳输入电平是-30dBm。
用这样的电平输入时，规定频谱仪产生的失真电平和假响应电平小于-90dBm，即在-30dBm到-90dBm间出现的信号是真正的信号，这时，显示器的动态范围有60dB。
（2）线性输入信号电平，使输入混频器的特性保持线性的最大输入信号电平叫线性输入电平。
所谓“线性”，是指允许输入混频器有1dB的增益压缩。
增益压缩1dB,约产生12.2%的误差。
当加到混频器的信号电平在线性输入电平范围内时，则增益压压缩小于1dB，这并不意味着在频谱仪显示器上不同生失真响应和假响应。
只有当输入到混频器的信号功率等于最佳输入电平时，在示波屏上才不出现假响应。
通常，频谱仪的线性输入电平是-5dBm到-10 dBm，视输入混频器的特性而定。
（3）最大输入电平频谱仪输入回的烧毁电平叫频谱仪的最大输入电平。
它由输入衰减器和混频器的特性决定。
输入混频器的烧毁电平的典型值是+10dBm，输入衰减器的烧毁电平是+30dBm。
在实际测量中，为使测量不失真，或使假响应电平减至最小，应经常使用最佳输入电平。
就输入端是单个大信号而言。
采用最佳输入电平，将会得到较满意的测量结果。
但当输入端存在多个高电平信号时，即使这些信号可能在频谱仪的工作频带外，终因输入端没有选择性，这些信号功率的迭加很容易使混频器过载产生高阶交互调失真，从而产生假响应，因此有必要对所测信号以外的信号功率加以衰减，最好的办法是加一个跟踪滤波器，即预选器，如美国HP公司和西德R/S公司都有为其频谱仪配套的预选器。
有些频谱分析仪没有配套的预选器，但可根据测量频段加固定的带通滤波器。
此时，用频谱分析仪和跟踪信号发生器对通带内波动、插入损耗仔细进行测量并一一记录下来，在测量场强时计入到天线校正系数去。
如果连带通滤波器也没有，那么可按照所测频段配置合适的高通滤波器。
实践证明，强电台及电磁干扰大多集中在中、短波及调频波段、VHF低端，在采用高通滤波器后，可把被测频段以下的信号衰减40dB以上，这样可大大减少互调、交调失真。
检验混频器是否工作在最佳状态，可以采用射频衰减器增加10dB，显示减少10dB的方法验证。
通常，-30~-35dBm为混频器的最佳工作状态，即频谱仪的最佳输入电平为-30~-35d Bm。
最佳输入电平的择定为以后进一步的精确测量打下了良好基础。
三、选择合适的中频带宽
频谱仪的中频带宽（又称分辨率带宽）很多，从1MHz到1kHz以下约有10档左右。
但由于频谱仪的连续扫描特性，它的滤波器是高斯型的矩形系数较大，一般60dB：3dB带宽为10:1。
而测试接收机的中频滤波器矩形系数较小，一般60dB:6dB带宽为2:1（一般测试接收机为双调谐回路，且B3=0.8B6）。
频谱仪的噪声系数较大，典型值为19dB，因此在频带宽相同的情况下，频谱仪的噪声电平比测试接收机高。
了解这些不同后，就可以根据实测情况及所测信号的特点，选择合适的中频带宽。
如
果要测量间隔25KHz的两相邻信号，若它们的电平相差不大，则用10KHz的中频带宽就可以区分两信号。
如果电平相差较大，则必须用3kHz或1kHz的中频带宽才能区分两信号。
在选择中频带宽时，还应注意扫描时间，太快会使滤波器来不及响应，导致测量不准。
有些频谱仪有自动调节功能，特别是现代较先进的它可将扫描时间自动调节到与扫描频宽、中频带宽相适应。
若是手动调节的，应注意一旦中频带宽改变，扫描时间也要相应地变化，以保证准确测量。
如果要测量较弱信号，就要减小中频带宽，使频谱仪的噪声电平低于被测信号。
频谱仪一般给出最小中频带宽以下的平均噪声电平，中档频谱仪的典型值为-115dBm。
为保证测量结果有效，应使信噪比优于6dB，故它可测量的最小电平为-109dBm即-2dBμV。
实际上可测的最小电平还受到频谱仪杂散响应指标的影响，而且当被测信号小于1μV时，通过机壳、
电源线等引入干扰会使测量结果不可靠。
四、怎样保证测量精度
测试接收机都装有标准脉冲振荡器，以便在测量状态，如频率、衰减器、中频带宽改变时随时可进行校准。
其测量精度主要由标准振荡器的准确度及输入失配误差来决定，一般为±2d B。
频谱仪系采用固定频率的标准信号进行校准，当测量频率不同时就会产生误差。
同时，射频衰减器参考电平、中频带宽、显示刻度等的改变都会产生误差。
对于现代频谱仪这些误差一般为：
校准信号绝对误差±0.3dB
频率响应（包括输入失配）±0.5~2dB
射频衰减器改变1~2dB
参考电平改变0.5dB
中频带宽改变0.5~1dB
显示刻度改变1dB
CRT显示非线性误差1~2dB
粗看起来，这些误差相加超过4.5dB，
但实际上与测量方法有很大关系。
测量时，如能保持与校准时的仪器设置状态一样，就可使误差减至最小。
一般是采用中频替代法，即在不改变中频带宽及显示刻度的情况下，通过改变参考电平。
使校准信号电平与被测信号电平等于相应的参考电平时，则被测信号电平值等于校准信号电平值加上参考电平的改变量。
值得注意的是，测量时保持信噪比大于12dB，这种测量的误差仅取决于整个误差的前四项可达到±2dB。
