CLJ-BII型尘埃粒子计数器中文说明书知识讲解
有关尘埃粒子计数器的使用介绍
有关尘埃粒子计数器的使用介绍尘埃粒子计数器作为一种常见的实验仪器，主要用于测量环境中的微小粒子数量和大小。
它可以应用于工业、医疗、科研等领域，起到极为重要的作用。
本文将重点介绍尘埃粒子计数器的使用方法和注意事项，帮助大家更好地使用这一实验仪器。
一、尘埃粒子计数器的工作原理尘埃粒子计数器主要通过激光水平扫描技术对环境空气中的粒子进行检测。
其基本原理是利用激光器发出的激光束，通过光学系统形成一个窄且准确的激光光束。
当照射在环境空气中的粒子上时，粒子会散射激光光束，并反射回检测器。
通过检测器采集的信号，可以计算出粒子的数量和大小分布。
二、尘埃粒子计数器的使用方法1.准备工作在使用尘埃粒子计数器之前，我们需要先查看并确认设备是否完好无损，包括仪器本身、传感器、激光器以及其他周边设备。
随后根据实验需求，调整仪器检测粒子的尺寸和计数范围。
2.启动仪器将仪器与电源连接，并打开电源开关。
在仪器正常启动后，进入菜单界面，依次进行如下设置：①选择语言。
②设置日期和时间。
③设置粒子计数器的工作模式、传输协议和数据记录方式。
④设置报警样本数量和报警声音大小等其他需要的参数。
3.测量粒子数量选择要测试的粒子大小范围后，我们可以将尘埃粒子计数器放到要测试的区域中进行检测。
在检测过程中，需要关注仪器显示屏上的实时粒子数量和累计粒子数量，以及最小和最大粒子尺寸等参数，根据实际情况做出相应的调整。
4.数据处理完成粒子数量的测量后，我们需要将检测结果记录下来，并进行数据分析处理。
根据实验需求，我们可以使用Excel等软件进行数据处理，生成报告并进行数据可视化分析。
三、使用注意事项1.尘埃粒子计数器应放置在洁净的环境中，防止仪器受到外界干扰。
2.在测量前，应对仪器进行严格的校准和检查。
3.使用过程中，应保持仪器的水平放置，避免仪器跌落或碰撞。
4.如发现仪器有故障或问题，应立即停止使用并及时联系维修人员。
5.在仪器使用过程中，应及时清洁检测头，避免粒子污染影响测量结果。

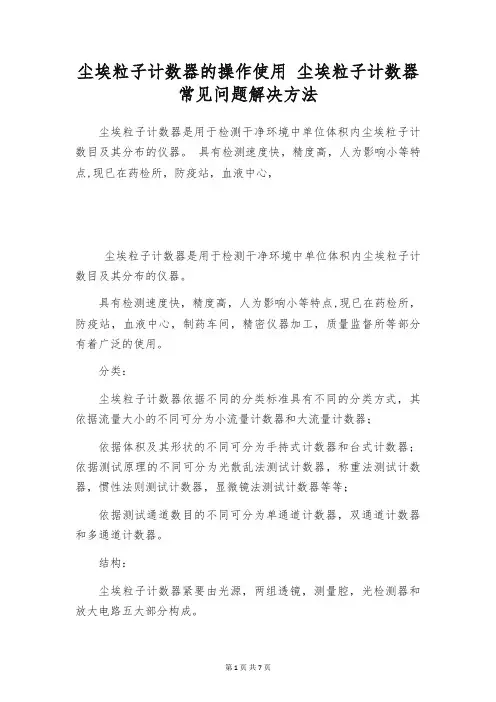

尘埃粒子计数器的操作使用 尘埃粒子计数器常见问题解决方法
尘埃粒子计数器的操作使用尘埃粒子计数器常见问题解决方法尘埃粒子计数器是用于检测干净环境中单位体积内尘埃粒子计数目及其分布的仪器。
具有检测速度快，精度高，人为影响小等特点,现已在药检所，防疫站，血液中心，尘埃粒子计数器是用于检测干净环境中单位体积内尘埃粒子计数目及其分布的仪器。
具有检测速度快，精度高，人为影响小等特点,现已在药检所，防疫站，血液中心，制药车间，精密仪器加工，质量监督所等部分有着广泛的使用。
分类：尘埃粒子计数器依据不同的分类标准具有不同的分类方式，其依据流量大小的不同可分为小流量计数器和大流量计数器；依据体积及其形状的不同可分为手持式计数器和台式计数器；依据测试原理的不同可分为光散乱法测试计数器，称重法测试计数器，惯性法则测试计数器，显微镜法测试计数器等等；依据测试通道数目的不同可分为单通道计数器，双通道计数器和多通道计数器。
结构：尘埃粒子计数器紧要由光源，两组透镜，测量腔，光检测器和放大电路五大部分构成。
其中，光源及大地影响着计数器的性能，是其关键部件之一，需充分长寿命，稳定性高，不易受外界干扰等特性；两组透镜用于完成聚焦的功能，一组用于聚焦光源发出的光，一组用于聚焦散射现象产生的散射光；测量腔用于使空气中的微粒在光照下发生散射；光检测器用于将光脉冲信号转换为电脉冲信号；放大电路用于将微弱的电信号进行放大并选择出充分的脉冲信号。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
尘埃粒子计数器广泛应用于生物制药、微电子制造、试验室和微生物等行业的干净室检测中了，可以对干净室、无尘车间、加工制造厂房的干净度、净化效果进行监控的作用，确保产品的安全和质量。
CLJ-BII(D)尘埃粒子计数器说明书-交直流
目录1. 概述 ―――――――――――――――――――――――－ 12. 主要技术参数――――――――――――――――――――― 13. 工作原理 ―――――――――――――――――――――― 24. 屏幕显示说明 ―――――――――――――――――――――25. 功能说明 ―――――――――――――――――――――――7 5.1 按键说明 ―――――――――――――――――――――――――――7 5.2 画面切换 ―――――――――――――――――――――――――――8 5.3 参数设置 ―――――――――――――――――――――――――――8 5.4 测量 ――――――――――――――――――――――――――――-9 5.5 打印 ――――――――――――――――――――――――――――11 6．维护及故障修理 ――――――――――――――――――――136.1 仪器使用、存储的注意事项 ――――――――――――――――――13 6.2 常见故障与排除方法 ―――――――――――――――――――――14 附录1：GMP规定的洁净度―――――――――――――――――15 附录2：ISO规定的洁净度等级以及传统分级―――――――――-151．概述CLJ-BII(D)型激光尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，液晶屏显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2．主要技术参数2.1 允许最大采样浓度：3.5万颗／L2.2 最小可测粒径：0.3μm2.3 粒径通道： 0.3μm、0.5μm、1.0μm、3.0μm、5μm、10.0μm六档2.4 空气采样流量：28.3L／min2.5 采样时间PE（即采样量）:0.5min~10min共20种采样时间可选（即：14.15L、28.3L、42.45L、56.6L、70.75L、84.9L…………283 L共二十种采样量可选）2.6 自净时间：≤ 20min2.7 测量方式：分手动(Man)和自动(Auto)自动测量时，房间号（Room）自动编号（1～20）每点的测量次数（Cyc）可设置（2~99）采样点数（Loc）可设置（1~99）2.8 打印方式：可自动打印，也可选择打印存储数据2.9 打印格式：分ALL、UCL二种2.10液晶屏尺寸：144mm×104mm2.11 外型尺寸：250⨯125⨯409（mm)2.12 重量：9.0kg2.13 电源：充电器输入：AC100-240V 50/60Hz输出：DC16.8V 2.0A2.14 使用环境条件温度：10℃——30℃湿度：20%——75%大气压力：86kPa——106kPa3. 工作原理本仪器采用光散射原理，当空气中悬浮粒子经过光敏区时，散射出与其粒径成一定比例的光通量，经光电转换、放大及处理后得到被采集粒子当量直径和数量。

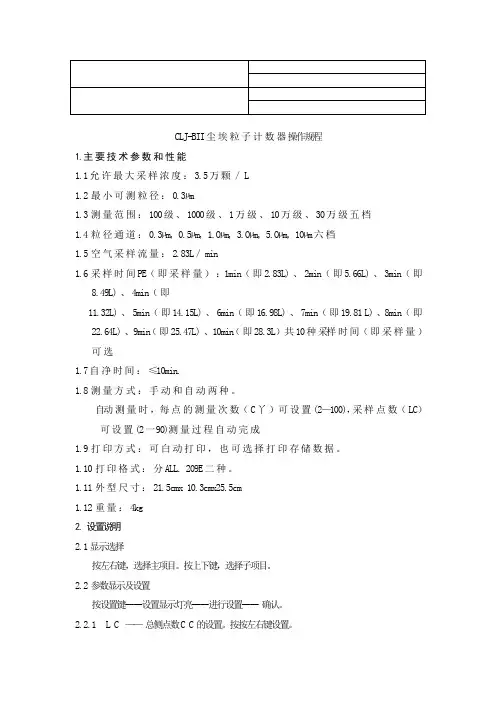

CLJ-BII尘 埃 粒 子 计 数 器 使 用 说 明 书
CLJ-BII尘埃粒子计数器操作规程1.主要技术参数和性能1.1允许最大采样浓度：3.5万颗／L1.2最小可测粒径：0.3µm1.3测量范围：100级、1000级、1万级、10万级、30万级五档1.4粒径通道：0.3µm, 0.5µm, 1.Oµm, 3.Oµm, 5.Oµm, 10µm六档1.5空气采样流量：2.83L／m in1.6采样时间P E（即采样量）：1min（即2.83L)、2min（即5.66L) 、3m in（即8.49L)、4min（即11.32L)、5min（即14.15L)、6mi n（即16.98L) 、7mi n（即19.81L)、8m in（即22.64L)、9mi n（即25.47L) 、10min（即28.3L）共10种采样时间（即采样量）可选1.7自净时间：≤10mi n.1.8测量方式：手动和自动两种。
自动测量时，每点的测量次数（C丫）可设置(2—100)，采样点数（L C）可设置(2一90)测量过程自动完成1.9打印方式：可白动打印，也可选择打印存储数据。
1.10打印格式：分A LL. 209E二种。
1.11外型尺寸：21.5c mx 10.3cm x25.5c m1.12重量：4kg2. 设置说明2.1显示选择按左右键，选择主项目。
按上下键，选择子项目。
2.2参数显示及设置按设置键----设置显示灯亮----进行设置---- 确认。
2.2.1 L C ——总侧点数C C的设置。
按按左右键设置。
2.2.2 C Y ----循环次数的设置。
按按左右键设置。
2.2.3 C L ----时钟日期的设置。
按按左右键设置。
按上下键切换时钟和日期。
2.2.4 P E ----循环次数的设置。
按按左右键设置。
2.2.5 P P ----打印模式的设置。
按左右键设置。
(a)停打：不打印，但数据已经储存。
尘埃粒子计数器使用说明书
尘埃粒子计数器使用说明书尘埃粒子计数器使用说明书一、产品概述尘埃粒子计数器是一种用于测量空气中尘埃粒子浓度的设备，采用粒子传感技术，可准确计数不同粒径的尘埃粒子，并根据计数结果给出尘埃粒子浓度。
二、产品特点1. 精准测量：采用先进的粒子传感技术，能准确计算尘埃粒子的数量和浓度。
2. 多功能显示：可显示尘埃粒子数量和浓度，并具备警报功能。
3. 便捷操作：人性化设计，一键开启和关闭，易于操作。
4. 可靠性：稳定的性能和长寿命的使用。
三、产品使用方法1. 开机：将尘埃粒子计数器插入电源，按下电源开关键，待显示屏上显示出启动信息后，表示设备已开机。
2. 测量：放置尘埃粒子计数器在需要测量的空气中，待计数器显示屏上的数值稳定后，即可得到尘埃粒子的数量和浓度。
3. 关机：长按电源开关键，显示屏上显示关闭信息后，表示设备已关机。
四、注意事项1. 使用环境应干燥，防止水滴进入设备影响测量精度。
2. 长时间使用后，设备可能会发热，请注意避免触摸设备表面以免烫伤。
3. 定期校准设备以确保测量结果的准确性。
4. 请勿拆解设备或进行私自维修，如有故障请联系专业人士。
5. 避免长时间暴露在高温、低温或潮湿环境中。
五、维护和保养1. 定期清洁设备表面，可以使用柔软的布擦拭。
2. 如长时间不使用设备，请将其保存在干燥、通风的地方。
六、故障排除如果设备出现故障，请参照以下步骤进行排查：1. 检查电源是否接触良好。
2. 检查设备是否正常开启和关闭。
3. 如果问题仍未解决，请联系售后服务中心寻求支持。
以上就是尘埃粒子计数器的使用说明书，希望对您有所帮助。
CLJ-BII型尘埃粒子计数器中文说明书知识讲解
1.概述 (2)2.功能 (2)3.主要技术参数和性能 (3)4.按键功能 (4)5. 操作使用 (7)6. 打印格式 (14)7. 操作注意事项 (17)8. 保养与维修 (17)9. 附录 (19)附录一 (19)附录A（标准的附录） (23)附录B（提示的附录） (25)附录二 (25)CLJ—BⅡ型尘埃粒子计数器测试示例 (25)精品文档1.概述CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2.功能2.1 具有6个〔0.3, 0.5, 1.0,3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。
2.2 具有8位LED数码显示（其中两位提示位，六位数值位）0.5 0 0 0 0 0 2提示位数值位2.3 具有日历( 年.月.日)、时钟( 时.分.秒) 显示2.4 具有数据存储功能2.5 测量结果统计分析2.6 自动判断净化级别2.7 内置打印机2.8 多种打印方式设置精品文档2.9 交直流两用(CLJ-BⅡJ型)3.主要技术参数和性能3.1 允许最大采样浓度：3.5万颗／L3.2 最小可测粒径：0.3µm3.3 测量范围：100级、1000级、1万级、10万级、30万级五档3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档3.5 空气采样流量：2.83L／min3.6 采样时间PE（即采样量）：1min(即2.83L) 、2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选3.7 自净时间：≤ 10min3.8 测量方式：手动和自动两种。
CLJ-BII型 激光尘埃粒子计数器操作规程
CLJ-BII型尘埃粒子技术器的按照微粒的光散原理设计而成的。
运动的微粒通过光束时产生光脉冲，光的强度与粒子的大小成比例。
本仪器利用几组光学透镜把光束聚焦，并把焦点投影到传感器的散射腔体的中心位置形成一个微小光敏区，空气中的尘埃粒子随采样气流穿过光敏区时，产生散射光，形成光脉冲。
光脉冲投影到光电倍增管上，光电倍增管将其转换成相应的电脉冲信号。
此信号经放大处理后，送入不敷出的六路甑别分档，然后送入电脑进行计数处理，并显示测试结果，其结果也可打印。
2.操作规程2.1将仪器放到需检测的地方，通电，预热5分钟。
2.2检查设置各参数值：2.2.1 显示选择：按或循环次数，时间日期，采样时间等）或选择需显示的子项内容（例0.3,0.5,1.0,3.0,5.0,10等）2.2.2 或键选择“计数”项；用或键选择粒径。
2.2.3 的设定：或键选择“位置”项，按“设置”键状态（LED灯亮），用CC，按“确认”键结束设定2.2.4 观察当前位置AA：自动测量时，CC自动排序。
或键选择“位置”项；用或AA（如01,02,03,04,05）；当前位置号AA没测完）当前位置号AA不闪烁时，代表该位已存数据，若想重新测量，必须先清除此数据。
2.2.5 循环次数(CY)的设置：用键使处于设置状态（LED或键更改循环次数C；按“确认“键结束设置。
2.2.6 和日期（DA）的设置：用键选择“时钟/日期”项；键选择时钟(CL)子项或日期（DA）子项；按“设置”键使处于键选择时(AA)、分(BB)秒(CC)或年、或键更改时钟值或日期值；按“确认”键结束设置。
2.2.7 或键使处于设置状态（LED灯亮）键更改采样时间CC；按“确认“键结束设置。
2.2.8 打印模式（PP或“设置”键使处于设置状态（LED或时相应的LED完一点次，即打印一次。
c）209E模式：若想按209E模式打印，在测量时可选停打，将几个点全部测完后再转为209E模式，利用“选打”键打印。
CLJBIIJ便携式激光尘埃粒子计数器
CLJ-BII（J）便携式激光尘埃粒子计数器CLJ系列的激光尘埃粒子计数器是用于检测无尘室车间空气洁净度级别的专业计量仪器。
符合国家计量总局颁布的JJF1190-2008《尘埃粒子计数器校准规范》规程的技术要求，整机功能采用微电脑控制处理，可直接打印检测结果。
CLJ-BII（J）激光尘埃粒子计数器一次采样可同时测得六个粒径通道的尘埃粒子数，并能选择观察其中某一粒径通道粒子的数目及其变化情况，可以满足医药行业（制药厂、药检所、医院手术室等）；电子行业（半导体工厂、精密机械的生产加工等）；食品卫生行业（乳制品、塑封肉食品、调味食品、农产品等的精加工）；过滤器的生产厂家，检验过滤器的质量及效率等；光学、及航空航天等领域的精加工、精密试验所需的洁净室（区）的检测需要。
☞特点：∙六粒径通道0.3，0.5，1.0，3.0，5.0，10（μm）∙采样量：2.83L/min (0.1cfm)∙按95%置信度（UCL）计算，自动判断净化级别∙可按照ALL（实值）模式/209E模式打印计数结果∙可进行公英制转换∙内置长效充电锂电池，可连续测量4个小时以上☞主要参数：∙检测范围：100级～30万级∙检测周期：1min～10min (10档)∙自净时间：≤10min∙工作环境：温度10～35℃，相对湿度≤75%∙光源及寿命：＞30000h∙真空源：内置气泵，流量控制∙打印功能：内置打印机（热敏/ 针式）∙计数结果可转换成m3和ft3∙外型尺寸(W×L×H)：215×255×110(mm)∙功耗：15W∙重量：2.9Kg∙电源：内置长效锂电池∙附件包括：铝合金箱、操作手册、出厂检测报告、电源适配器、采样架、打印纸、保险丝。
尘埃粒子计数器使用操作规程
按下走纸张键则走纸2-3秒自动停止，更换打印纸时，需要此键使纸自动走出；按储存键屏幕出现储存，测量数据会自动储存；如需查询，请按查询键。
4.4.4. 关机
4.2. 技术指标：
4.2.1. 符合JJF1190-2008《尘埃粒子计数器校准规范》。
4.2.2.整机绝缘电阻（正常大气）时不少于20欧姆，在AC1.5KV/50HZ电压保持1分钟，不出现飞弧和击穿现象。
4.2.3.自净时间：≤10min；测量误差：±5%；计时误差：6分钟内不超过1秒。
4.2.4.重复性：测量条件相同，粒子浓度连续测量值的重复性≤10%FS。
结束使用，采样管从采样探头拔下并插在后面板自净接嘴上，让仪器自净2-3分钟，使记数趋近于零；而后收好探头、三角架，关电源；电源线、仪器放入运装箱。
5. 使用注意点：
5.1. 仪器只能在洁净车间使用，采用管长度不能超过3米；
5.2. 仪器在测量时，操作人员不超过2人，且要远离仪器；
5.3. 本仪器电源插座必须用三眼插座，其中接地插孔铜接片必须接地，从而保证本仪器外壳接地，确保使用安全。
4.4.5. 屏蔽功能：选择性的测量粒径，可启用屏蔽功能，通过上下箭头指示键完成；反则黑圆点符号移到已抹掉的位置，再按屏蔽键则抹去粒径档恢复。
4.4.6. 置信度测量：按“复位”键，在显示屏上设置采样点和每点采样次数；把仪器放第一个采样点，安放好探头，调节采样流量，然后按“置信”键，仪器开始测量，第一点测完，仪器报警；而后将仪器放第二个采样点，依此至最后一个采样点采样结束。
编制：
尘埃粒子计数器操作技术要领 尘埃粒子计数器是如何工作的
尘埃粒子计数器操作技术要领尘埃粒子计数器是如何工作的尘埃粒子计数器是检测空气尘土粒子颗粒的粒径及其散布的专用设备，由显微镜开展而来，尘埃粒子计数器阅历了显微镜、沉降管、沉降仪、离心沉降仪、颗粒计数器、激光粒子计数器、PCS纳米激光空气粒子计数器的进程，其间因激光空气尘埃粒子计数器具有检测速度快、动态散布较宽、不受人为影响等多方面的优势，而成为多年来很多职业的干流设备。
尘埃粒子计数器操作流程：尘埃粒子计数器供应一个等动力采样探头，通过特氟龙采样管与采样口链接。
等动力采样探头有助于减小对小颗粒采样的计数误差，应在每次测量中使用。
采样典型的室内室外气溶胶颗粒时等速采样头应始终朝上。
仪器可以拿在手上或放在平面或三脚架上，液晶屏朝向操。
在采样恒定气流的地方，比如干净室、风管、过滤器下游等，气流流动方向始终对准等速采样头的开口处。
连接等速采样头和采样口的软管如需要可加长。
然而较长的长度会加重采样泵的负担降低气流流速并造成采样泵的过早失效。
也会造成计数损失，特别是大颗粒的计数损失的加添。
建议尽可能缩短软管长度，其长度不能超过3米。
采样高度也会影响读数，在地板相近的读数可能会数倍于视线高度的读数。
尘埃粒子计数器操作注意事项1、当进口管被盖住或被堵塞，不要发动计数仪2、激光尘埃粒子计数器应当在干净环境下运用，以避开对激光传感器的损害3、不要测有可能发生反响的混合气体（如氢气和氧气）。
这此气体也可能在计数器内发生爆破。
测这些气体需与厂家联系为获得更多的信息。
4、没有高压减压设备（如高压扩散器）不要取样压缩空气，一切的颗粒计数仪被规划用于在一个大气压下操作。
5、水，溶液或其它液体都不能从进口管进入传感器。
6、当用尘埃粒子计数器来分析污染的问题时，需注意的是不是全部的污染是连续的，有一些是短暂的事件或一阵颗粒造成的结果。
要在同一个地方进行多次采样才能确定污染源。
7、取样时，僻免取样从计数器自身排出来的或被计数器出来的气体所污染的气体。
尘埃粒子计数器使用说明书
尘埃粒子计数器使用说明书
尘埃粒子计数器使用说明书
1. 产品介绍
尘埃粒子计数器是一种用于测量空气中悬浮粒子浓度的仪器，适用于室内空气质量监测、工业环境监测等领域。
2. 产品组成
尘埃粒子计数器主要由仪器本体、显示屏、操作按钮和电源组成。
3. 使用方法
3.1 准备工作
将尘埃粒子计数器置于待测空气区域，并接通电源。
3.2 开机操作
按下电源按钮，等待仪器自检完成后，显示屏将显示当前空气中的悬浮粒子浓度值。
3.3 参数设置
按下设置按钮，进入参数设置界面。
根据实际需求，可以设置监测时间间隔、报警阈值等参数。
设置完成后，再次按下设置按钮，退出设置界面。
3.4 数据记录与导出
尘埃粒子计数器可以记录测量数据，并可以通过USB接口或无线连接方式将数据导出到电脑或其他设备上进行详细分析。
4. 注意事项
4.1 请确保尘埃粒子计数器的测量区域没有其他干扰物（如脏污、其他仪器等）。
4.2 使用时请避免将尘埃粒子计数器暴露在湿润环境中，以防损坏仪器。
4.3 长时间不使用时，请将尘埃粒子计数器置于干燥通风处，并断开电源。
4.4 请勿将尘埃粒子计数器撞击或降落等，避免损坏仪器。
以上即是尘埃粒子计数器的使用说明书，希望能对您的使用有所帮助。
如有其他问题，请联系我们的客服人员。
粒子计数器操作说明
三、触控屏幕
数据显示区
按键区 状态栏位
•数据显示区 • 显示目前测试数据，测试环境条件， 日期及时间信息。 •按键区
•各项控制按键
• • • • • • • MANU:进入菜单 PARTICLE SIZE:选择显示粒径 LIST:查询历史纪录(CF记忆卡) CONFIG:测试环境设置 CUMU/DIFF:选择显示CUMU(累计值)或DIFF(介于值) UNIT:选择数据之单位体积(若COUNTS则为目前累加值) PRINT:打印目前屏幕(测试进行中无法操作)
约高140宽240深146mm (扣除连接配件)
重量 约3公斤 CF记忆卡 支持至256MB
26
•注4:外型尺寸图
27
10
•输入页面
•输入所要设置的数值后, • 按下ENT
(d为粒径大小) 粒径大小(d) ≤≤ ≤≤ 0.5 < d < 10 um ≤ ≤ 可设置的精度 0.01 um 0.01 um 0.1 um 1 um 10 um
BACK 系统即会存贮设置
•各粒径范围可设置的精度如下:
11
•系统设置2
•Auto Print:是否开启自动打印 •Type:All---全部打印,Average---只打印平均值 • 例:若设置测试次数为5次,则测试完毕后打印出5次之平均 值 •Unit:None---无预设单位,依照显示数值 • • L---自动换算单位体积为公升后印出 mL---自动换算单位体积为毫升后印出
绿
持续 持续
红 CELL
闪烁 间断 -
-
-
9
四、系统设置
•进入系统设置画面如下:
•Data:设置日期 •Time:设置时间 •Model:显示目前连接sensor名称 •Serial Number:显示目前连接sensor序号 •Flow rate:显示目前连接sensor流速 •MENU:回主菜单 •PAGE:按上下键可跳换页数 •PRINT:打印目前页面
CLJ-BⅡ尘埃粒子计数器操作规程
标题：CLJ-BⅡ尘埃粒子计数器操作规程分发部门：总经理室、质量技术部、行政部（存档）CLJ-BⅡ尘埃粒子计数器操作规程一目的规范CLJ-BⅡ尘埃粒子计数器的操作过程，特制定本标准。
二范围适用于CLJ-BⅡ尘埃粒子计数器的操作及保养。
三责任ACS-A型电子天平的操作人员按本规程操作，QC主管对本规程的有效执行承担监督检查责任。
1．操作使用1．1显示选择按←或→键，选择需显示的主项目（例计数，位置点数，循环次数，时间日期，采样时间等）。
如该项目中有子项目，则用↑或↓键选择其需显示的子项内容（例0.3，0.5，1.0，3.0，5.0，10等）。
1．2参数显示及设置1．2．1显示大于等于某粒子的颗粒数1）用←或→键选择计数项2）用↑或↓键选择粒径1．2．2总测点数CC的设置1）用←或→键选择位置项2）按设置键处于设置状态3）用↑或↓键选择总测点数CC4）按确认键结束设置1．2．3观察当前位置AA自动测量时，当前位置号会根据总测点数CC自动排序。
1）用←或→键选择位置项2）用↑或↓键选择当前位置AA（如01，02，03，04，05）3）当前位置AA闪烁时，代表该位没有存数据（即该点还没有测完）当前位置AA不闪烁时，代表该位已存数据。
若想重新测，必须先清除此数据。
1．2．4循环次数CY的设置1）用←或→键选择循环次数项2）按设置键处于设置状态3）用↑或↓键更改循环次数C4）按确认键结束设置1．2．5时钟（CL）和日期（dA）的设置1）用←或→键选择时钟/日期项2）用↑或↓键选择时钟子项或日期子项3）按设置键处于设置状态4）用←或→键选择时（AA）、分（BB）、秒（CC）或年、月、日5）用↑或↓键更改时钟值或日期值6）按确认键结束设置1．2．6采样时间（PE）的设置1）用←或→键选择采样项2）按设置键处于设置状态3）用↑或↓键更改采样时间CC4）按确认键结束设置1．2．7打印模式（PP）的设置1）用←或→键选择打印模式（PP）项2）按设置键处于设置状态3）用↑或↓键选择打印模式，此时，相应的LED灯亮4）按确认键结束设置2保养2．1仪器的工作位置和采样口应处于同一气压和同一温湿度环境下，以免影响仪器正常工作。
CLJ-BII_H_使用说明书
一．参数设置..................................................................................................9
日期时间的设置......................................................................................9
主要功能和技术参数............................................................................................16
CLJ-BII(H)使用说明书
3
简介
本说明书详细介绍如何使用 CLJ-BII(H)型手持式激光尘埃粒子计数器，包括 具体的操作和应用。 CLJ-BII(H)型激光尘埃粒子计数器可同时对六个计数通道进行计数（0.3, 0.5, 1.0, 2.0, 3.0, 5.0μm）,数据同时显示在屏幕上，并可以按照不同的房间编号存 储起来，并分别按每个房间计算 95％置信度上限（UCL 值）。
设置采样点数..........................................................................................9
设置采样次数..........................................................................................9
手动模式................................................................................................10
激光尘埃粒子计数器操作及维护保养规程
1. 目的：建立一个CLJ-BⅡ激光尘埃粒子计数器操作及维护保养规程，确保试验的准确性。
2. 范围：适用于本本公司CLJ-BⅡ激光尘埃粒子计数器的操作及维护保养。
3. 职责：质量部对本规程实施负责。
4. 内容:4.1 技术参数4.1.1 型号：CLJ-BⅡ4.1.2 允许最大采样浓度：3.5万颗/升4.1.3 最小检测粒径：0.3um4.1.4 空气采样流量：2.83L/min4.1.5测量范围：100级、1000级、1万级、10万级、30万级五档。
4.1.6粒径通道：0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10.0μm六档。
4.1.8 自净时间：≤10min。
4.1.9 测量方式：手动和自动两种。
手动测量时，每点的测量次数（CY）可设置（2-100）采样点数（LC）可设置（2-90）测量过程自动完成4.1.10打印方式：可自动打印，也可以选择打印存储数据。
4.1.11打印格式：分ALL、209E两种。
4.1.12外形尺寸：21.5cm*10.3cm*25.5cm。
4.1.13重量：4KG。
4.1.14电源4.1.14.1 AC 220V±10% 50Hz±5% 40W4.1.14.2 充电器输入：AC 100-240V 50/60Hz输出：DC 16.8V，1.0A电池：可充电电池14.8V 3.4A （充电一次可连续工作10小时）4.2 操作规程4.2.1 开机：把仪器放到需检测地方，通电，按下电源开关键，键内指示灯亮，预热5分钟。
仪器自净清零。
4.2.2 检查，设置各参数4.2.2.1设置一个室的总测点数a）用键选择“位置”项。
b）键使处于设置状态(LED灯亮)。
c）更改总测点数CC。
d）键结束设置。
4.2.2.2 设置测量循环次数(CY)a）用键选择“循环次数”项。
b）键使处于设置状态(LED灯亮)。
c）更改循环次数（3次）。
d）键结束设置。
4.2.2.3 设置测量采样时间（PE）a）用键选择“采样”项。
有关尘埃粒子计数器的使用介绍
有关尘埃粒子计数器的使用介绍尘埃粒子计数器（Dust Particle Counter）是一种用于检测空气中尘埃粒子数量和大小的仪器。
它是一种非常重要的测试工具，尤其在医院、实验室、半导体工厂、食品加工厂等行业中应用广泛。
本文将介绍尘埃粒子计数器的基本原理、使用方法和注意事项。
基本原理尘埃粒子计数器使用光散射原理来测量空气中的尘埃颗粒。
其基本原理是利用一束光照射样品，当光线遇到尘埃颗粒时，会发生散射现象，形成在不同角度上的散射光，计数器则通过测量这些散射光的强度以及尘埃颗粒在空气中运动的速度和方向，来计算出空气中的尘埃颗粒数量和大小。
使用方法步骤一：准备检测仪器在使用尘埃粒子计数器之前，需要先确保它处于合适的状态。
先检查其是否处于正常工作状态，然后对其进行校准、标定等步骤。
在检测之前，也需要预热计数器，一般需要10至30分钟的时间，确保它能够正常工作。
步骤二：确定测量位置选择好测量位置，这个位置需要符合一定的标准，如离进出口至少1.5至2米远、无人工搅动、离生产区域较远等，以确保其测量结果精准可靠。
步骤三：启动计数器，开始测量启动计数器，根据仪器使用说明书设置好测量参数。
然后将计数器插入待测区，开始进行测量。
一般建议进行15分钟至1小时的测量，以得到更加准确的结果。
步骤四：分析结果测量结束后，需要将测得的数据进行分析处理，包括数据统计、计算以及判断是否符合相关的空气质量标准等。
注意事项在使用尘埃粒子计数器时，需要注意以下几点：1.避免搅动空气：在进行测量时需尽量减少人工搅动、门窗开关等操作，以避免影响测试结果。
2.校准测量仪器：在进行每次测量前，要确保测量仪器已经校准标定，否则可能会导致测试结果不准确。
3.清洁：尘埃粒子计数器也要进行定期清洁，以确保其准确性和稳定性。
4.检测间隔：对于不同行业需要测定的间隔是不同的，如在医疗行业中，一般每天测量一次，而在普通办公环境中，可以适当缩短测量间隔。
5.储存条件：由于测量仪器非常灵敏，因此在储存和保管时需要注意，避免遭受撞击、湿度等不适宜的条件下，应当储存在专业仓库或防震干燥货架上。
CLJ-BII说明书
1.概述 (2)2.功能 (2)3.主要技术参数和性能 (3)4.按键功能 (4)5. 操作使用 (7)6. 打印格式 (13)7. 操作注意事项 (16)8. 保养与维修 (17)9. 附录 (18)附录一 (18)附录A（标准的附录） (22)附录B（提示的附录） (23)附录二 (23)CLJ—BⅡ型尘埃粒子计数器测试示例 (23)1.概述CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2.功能2.1 具有6个〔0.3, 0.5, 1.0,3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。
2.2 具有8位LED数码显示（其中两位提示位，六位数值位）0.5 0 0 0 0 0 2提示位数值位2.3 具有日历( 年.月.日)、时钟( 时.分.秒) 显示2.4 具有数据存储功能2.5 测量结果统计分析2.6 自动判断净化级别2.7 内置打印机2.8 多种打印方式设置2.9 交直流两用(CLJ-BⅡJ型)3.主要技术参数和性能3.1 允许最大采样浓度：3.5万颗／L3.2 最小可测粒径：0.3µm3.3 测量范围：100级、1000级、1万级、10万级、30万级五档3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档3.5 空气采样流量：2.83L／min3.6 采样时间PE（即采样量）：1min(即2.83L) 、2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选3.7 自净时间：≤ 10min3.8 测量方式：手动和自动两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.概述 (2)2.功能 (2)3.主要技术参数和性能 (3)4.按键功能 (4)5. 操作使用 (7)6. 打印格式 (14)7. 操作注意事项 (17)8. 保养与维修 (17)9. 附录 (19)附录一 (19)附录A（标准的附录） (23)附录B（提示的附录） (25)附录二 (25)CLJ—BⅡ型尘埃粒子计数器测试示例 (25)精品文档1.概述CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。
广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2.功能2.1 具有6个〔0.3, 0.5, 1.0,3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。
2.2 具有8位LED数码显示（其中两位提示位，六位数值位）0.5 0 0 0 0 0 2提示位数值位2.3 具有日历( 年.月.日)、时钟( 时.分.秒) 显示2.4 具有数据存储功能2.5 测量结果统计分析2.6 自动判断净化级别2.7 内置打印机2.8 多种打印方式设置精品文档2.9 交直流两用(CLJ-BⅡJ型)3.主要技术参数和性能3.1 允许最大采样浓度：3.5万颗／L3.2 最小可测粒径：0.3µm3.3 测量范围：100级、1000级、1万级、10万级、30万级五档3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档3.5 空气采样流量：2.83L／min3.6 采样时间PE（即采样量）：1min(即2.83L) 、2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选3.7 自净时间：≤ 10min3.8 测量方式：手动和自动两种。
自动测量时，每点的测量次数（CY）可设置（2~100）采样点数（LC）可设置（2~90）测量过程自动完成3.9. 打印方式：可自动打印，也可选择打印存储数据。
3.10 打印格式：分ALL、209E二种。
精品文档3.11 外型尺寸：21.5cm⨯10.3cm⨯25.5cm3.12 重量：4kg3.13 电源：3.13.1 AC 220V±10%50Hz±5%40W (CLJ-BII型)3.13.2 充电器输入：AC 100-240V 50/60Hz.输出：DC 16.8V，1.0A电池：可充电电池14.8V 3.4A ( 充电一次可连续工作10小时) （CLJ-BII(J)型）4.按键功能前面板示意图4.1左、右箭头键用以选择主菜单，数码管下相应的LED发光管会随其被点亮。
精品文档精品文档4.2上、下箭头键用以选择子菜单内容，在设置状态下用以修改参数值。
4.3注:该键在测量状态下无效在停止状态下按该键，则处在设置状态, 此时该键旁边的LED 发光管被点亮。
4.4完成设置修改参数操作，并使其修改操作有效即保存。
4.5注:该键在设置状态下无效开始测量和停止测量操作。
按该键, 键上LED 灯闪烁并打开气泵, 延时3秒后, 开始计数, 键上LED 灯常亮，灯常亮则表示正在测量。
两个测量周期之间有几秒的间隔时间，在间隔时间内灯闪烁，此时气泵是开的，但不计数。
4.6用以选择自动测量或手动测量方式。
注意需在测量之前选择。
自动方式：灯亮时为自动方式。
采样时间：按PE设置。
循环次数：按CY设置，测完后自动停止。
共测点数：按LC设置总点数。
位置编号：按LC设置总点数，自动编号。
存储功能：自动存储。
每一点按CY设置测完CC次后即存储该点的测试数据。
打印功能：按打印模式PP的选择, 会自动打印。
手动方式：灯不亮时为手动方式。
采样时间按PE4.7注:该键在测量状态下无效该键有效的情况下（其旁边的LED灯亮时），可打印存储数据或打印机进纸。
4.7.1 按ALL模式打印每一点的存储数据将PP选为1“ALL”a) 自动状态，显示位置L C A A ڤڤ C C精品文档精品文档当前位置 总测点数AA 不闪时，可打印AA 点的存储数据。
用键可切换其它点，继续打印。
如AA 闪动时，代表此点未测量过，不能打印。
b) 手动状态，按00。
4.7.2 按209E 模式打印存储数据将PP 选为2“209E ”，自动状态下，按209E 模式打印该房间的数据。
(注: 必须所有采样点都测完后, 才可用此方法打印)4.7.3 打印机进纸将PP 选为0“停打”，按4.8 键该键用以清除某一个点位的存储数据。
5. 操作使用5.1显示选择按 或 键，选择需显示的主项目(例计数, 位置点数,循环次数, 时间日期, 采样时间等 )。
如该项目中有子项， 则用 或 键选择其需显示的子项内容(例0.3, 0.5, 1.0, 3.0, 5.0, 10等)。
精品文档5.2 参数显示及设置5.2.1 显示大于等于某粒径粒子的颗粒数粒径 颗粒数a)用 或键选择“计数”项b) 用或 键选择粒径5.2.2 总测点数CC 的设置当前位置总测点数(2～90)a) 用 或键选择“位置”项b) 按键使处于设置状态（LED 灯亮）c) 用或 键更改总测点数CC (如05 )d) 按键结束设置5.2.3 观察当前位置AA自动测量时，当前位置号会根据总测点数CC 自动排序。
a) 用或 键选择“位置”项b) 用或 键选择当前位置AA (如01, 02, 03, 04, 05 )精品文档c) 当前位置号AA 闪烁时，代表该位没存数据 (即该点还没测完)当前位置号AA 不闪烁时，代表该位已存数据 ，若想重新测量，必须先清除此数据。
5.2.4 循环次数 (CY)的设置循环次数( 2～100 )a) 用 或键选择“循环次数”项b) 按 键使处于设置状态（LED 灯亮）c) 用 或键更改循环次数Cd) 按 键结束设置5.2.5时钟 ( CL ) 和日期 ( dA ) 的设置时分 秒年 月日a) 用 或键选择“时钟/日期”项b) 用或键选择时钟（CL ）子项或日期(dA)子项c) 按 键使处于设置状态（LED 灯亮）精品文档 d) 用或键选择时（AA ）、分（BB ）、秒（CC）或年、月、日e) 用或 键更改时钟值或日期值f) 按 键结束设置5.2.6 采样时间 ( PE )的设置采样时间（1～10分） a) 用或 键选择“采样”项b) 按 键使处于设置状态（LED 灯亮）c) 用或 键更改采样时间CCd) 按 键结束设置5.2.7 打印模式（PP ）的设置选择0 停打 1 ALL2 209Ea) 用或 键选择“打印模式PP ”项b) 按 键使处于设置状态（LED 灯亮）精品文档c) 用或键选择打印模式 ，此时相应的LED 灯亮。
d) 按 键结束设置注：1、自动测量时a) 停打：不打印，但数据已存储。
b) ALL 模式： 每测完一点次，即打印一次。
c) 209E 模式：若想按209E 模式打印，在测量时可选停打，将几个点全部测完后再转为209E 模式，利用 键打印。
2、手动测量时，只能用ALL 模式打印。
5.2.8 体积单位（dP ）的设置选择0 实值1 m 3（立方米）2 ft 3（立方英尺） 用以选择测量结果的计量体积单位，其下边相应的LED 发光管被点亮。
a) 用或 键选择计量体积单位项b) 按键使处于设置状态（LED 灯亮）c) 用或 键选择计量体积单位，此时，相应的LED灯亮d) 按键结束设置注：1、实值：按所选定的采样时间所测到的实际值（体积等于2.83L乘以采样时间）。
2、m3：换算成颗粒数／立方米当选择m3时，显示有时会溢出，此时计数部分显示E，打印可按实际数打印出来。
3、ft 3 ：换算成颗粒数／立方英尺4、测量过程中建议选实值，打印时再转为m3 或ft 35.3 清除存储数据5.3.1清除全部存储数据自动测量时，当一个室所有的点都测完后，再次按动键时，数值位窗口会显示CLrALL ，此时提示是否清除。
三秒之内若再按下键，则所存数据将全部清除，并开始新的测量。
三秒之内若无再按下键，则视为放弃新的测量，该存储数据仍保留。
5.3.2 清除某一点位的存储数据当前位置总测点数a) 选择当前位置精品文档用或键选择“位置”项用或键选择当前位置AA(如01 )当前位置号闪烁时，代表该位没存数据当前位置号不闪烁时，代表该位已存数据b) 按下键，窗口会显示CLEAr并闪烁，此时提示是否清除。
三秒之内若再按下键，则该点位的存储数据被清除，此时位置号变闪烁，表示该点位的数据已清除。
三秒之内若无再按下键，或按其它键, 则视为放弃，该点位的存储数据仍保留，程序将退出，恢复显示。
5.4更换打印纸5.4.1 针打打印机(1) 设置打印模式为“停打”模式(2) 按下键，走出残留的打印纸，取出废纸轴(3) 装入新的打印纸, 把打印纸的端面边缘裁成半圆形或三角形，塞入打印头进纸槽内(4) 在“停打”模式下，按下键，打印纸会自动进入打印头5.4.2 热敏打印机(1) 按下打印机面板上的“Open”键，打印机盖打开精品文档(2) 取出废纸轴(3) 装入新的打印纸（注意纸的方向）(4) 合上打印机盖6打印格式6.1 ALL打印格式LOCATION：01----------------------------------------------测点位置号DATE：01-05-23----------------------------------------------测量日期TIME：13：56：31-------------------------------------------测量时间PERIOD：00：01：00----------------------------------------采样时间VOLUME=2.83L -----------------------------------------------测量体积CYCLES：03----------------------------------------------------循环次数SIZE CUME-------------------------------------------------累积值0.3um 163578--------------------------------≥0.3um测量值0.5um 105635--------------------------------≥0.5um测量值1.0um 24315---------------------------------≥1.0um测量值3.0um 4275-----------------------------------≥3.0um测量值5.0um 665------------------------------------≥5.0um测量值10.um 43--------------------------------------≥10um测量值6.2 209E打印格式精品文档209E模式，将对0.5um和5.0um这两种粒径测量结果进行统计分析并打印输出。
