on）等三种连接方式。
• 3． 底座与旁板
• 采用螺钉连接，标准在旁板“32mm系统” φ5mm的系统孔中安装 φ6mm欧式螺钉。
• 在进行暗铰链的安装设计时，必须注意每种暗铰链的参数。对于不同 的铰链，铰杯孔与门板边的距离（C值）、暗铰链的底座高度（H值）、 门与旁板的相对位置（A值），均有不同，如图4－71所示。
（一）、分类
㈠、 分类
根据连接是否可拆卸，可将连接件分为固定和拆装两大类。 图所示连接件均为可拆装连接件，可拆装连接件按其扣紧方 式可分为：螺纹啮合式、凸轮提升式、斜面对插式、膨胀销 接式及偏心螺纹啮合式等等。其中凸轮提升式连接，应用最 为广泛，又称为偏心连接件。
（二）、结构特点与连接方式
㈡、 结构特点与连接方式
三、滑动装置
滑动装置也是一种重要的功能五金件。 ㈠、 分类最常用的为抽屉道轨及门滑道，此外还有电视柜、餐台面 用的圆盘转动装置、卷帘门用的环型底路、铰链与滑道的联合装置 （如电视机柜内藏门机构）等，如图4-72所示。
a- 托底滑轮道轨 机柜道轨 e－带道轨转盘
b－滚珠道轨（三节道轨） c－7字型电视 d－木质餐台道
用四合一连接件，则是利用专用锥形螺钉自上而下插接， 并依靠斜面机构获得扣紧，如图所示。
图 四合一连接件结构接合
㈢、 技术要求
可以选用的连接件品 种繁多，就最为普遍 的偏心连接件来讲， 圆柱塞母的直径有 10mm、15mm、25mm等 规格，常用为15mm； 吊杆的长度规格也很 多。每一种都有不同 的技术要求，产家一 般都配有详尽的技术 要求说明，在设计时， 应详细了解其参数， 选用适合的连接件。
（三）、连接方式
• ㈢、 连接方式
•
1． 铰杯与门

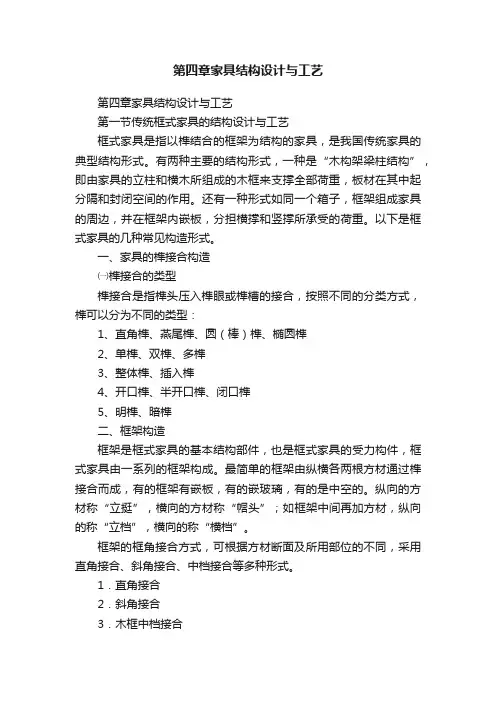

第四章家具结构设计与工艺
第四章家具结构设计与工艺第四章家具结构设计与工艺第一节传统框式家具的结构设计与工艺框式家具是指以榫结合的框架为结构的家具，是我国传统家具的典型结构形式。
有两种主要的结构形式，一种是“木构架梁柱结构”，即由家具的立柱和横木所组成的木框来支撑全部荷重，板材在其中起分隔和封闭空间的作用。
还有一种形式如同一个箱子，框架组成家具的周边，并在框架内嵌板，分担横撑和竖撑所承受的荷重。
以下是框式家具的几种常见构造形式。
一、家具的榫接合构造㈠榫接合的类型榫接合是指榫头压入榫眼或榫槽的接合，按照不同的分类方式，榫可以分为不同的类型：1、直角榫、燕尾榫、圆（棒）榫、椭圆榫2、单榫、双榫、多榫3、整体榫、插入榫4、开口榫、半开口榫、闭口榫5、明榫、暗榫二、框架构造框架是框式家具的基本结构部件，也是框式家具的受力构件，框式家具由一系列的框架构成。
最简单的框架由纵横各两根方材通过榫接合而成，有的框架有嵌板，有的嵌玻璃，有的是中空的。
纵向的方材称“立挺”，横向的方材称“帽头”；如框架中间再加方材，纵向的称“立档”，横向的称“横档”。
框架的框角接合方式，可根据方材断面及所用部位的不同，采用直角接合、斜角接合、中档接合等多种形式。
1．直角接合2．斜角接合3．木框中档接合三、嵌板构造嵌板结构是框式家具中常用的结构形式，不仅可以节约珍贵的木材，同时也比整体采用方材拼接稳定，不易变形。
将人造板或拼板嵌入木框中间，起封闭与隔离作用的这种结构称为嵌板结构。
四、拼板构造（一）拼板用窄的实木板胶拼成所需要宽度的板材称为拼板，传统的框式家具的桌面板、台面板、柜面板、椅座板、嵌板以及钢琴的共鸣板都采用窄板胶拼而成，为了尽量减少拼板产生收缩和翘曲，用于拼板的单板块的宽度应有所限制。
同时，同一拼板中板块的树种及含水率应一致，以保证形状稳定。
1．板的接合方法拼板的接合方法有：平拼、企口拼、搭口拼、穿条拼、插入榫拼、螺钉拼等方法。
2．板的镶端结构当木材含水率发生改变时，拼板的变形是不可避免的，为防止和减少拼板发生翘曲的现象，常采用镶端的方法加以控制。
家具结构设计规范
第四章 家具结构设计规范
一、 木家具的基本接合的定义与方式
接合的定义是：木家具的零件需要相互连接才 能成为部件及成品，零部件间的连接称为接合。 接合设计是家具结构设计的重要内容。 木家具的基本接合方式有：榫接合、钉接合、 木螺钉接合、胶接合、连接件接合 。
第四章 家具结构设计规范
8、3 产品通用部件（门）
门可分为： A类（实木板门 ） B类（镶边板加饰条及饰板 ） C类（门框板加实木芯板或中纤板贴面芯板 ） D类（空心门框加其它 ） E类 （敞门）
第四章 家具结构设计规范
8、4 产品通用部件（活动层板）
A类中纤板贴面四周封边 B类 四周或(前部镶边其余边封木皮)镶边 C类 前部为边条后部为封边板 D类 实木框加玻璃
8、1 产品通用部件（台面 ）
台面 可分为： A类（实木边框与及中纤板贴面用固定条连接） B类（实木镶边表面整体贴面） C类（台面边条框（或带中撑条A/B）其框上有大 理石或玻璃）
第四章 家具结构设计规范
8、2 产品通用部件（柜桶）
柜桶可分为： A类（底部导向 ） B类（侧部导向 ） C类（双桶头对开式 ） D类 （翻门柜桶 ）
第四章 家具结构设计规范
第四章 家具结构设计规范
第四章 家具结构设计规范
第一节 范围 第二节 标准内容
第四章 家具结构设计规范
第一节 范围
1 本规范规定了木制家具产品的基本接合 2 本规范使用于木制品制造及设计 3 本规范是产品设计、生产作业及过程检 验的依据
第四章 家具结构设计规范
第二节 标准内容
第四章 家具结构设计规范
2、 钉接合
家具结构与工艺1
32mm系统家具设计案例 四、 32mm系统家具设计案例
在讨论了“32mm系统”理论与设计准则化文件柜为 系统 32mm系统 家具的设计与结构细节再进一步进行分解， 系统” 例，对“32mm系统”家具的设计与结构细节再进一步进行分解，使大 家对“32m系统有一个较直观的 全面的、更进一步的认识。 系统有一个较直观的， 家对“32m系统有一个较直观的，全面的、更进一步的认识。 ㈠ 产品外形设计 作为案例的办公用文件柜为系列化产品，由外旁板A 四种规格， 作为案例的办公用文件柜为系列化产品，由外旁板A（四种规格，分 左右）、内旁板B 四种规格，不分左右）、木门板C 三种规格）、 ）、内旁板 ）、木门板 左右）、内旁板B（四种规格，不分左右）、木门板C（三种规格）、 玻璃门板D 三种规格）、顶板E 底板、横隔板F 活动层板G ）、顶板 玻璃门板D（三种规格）、顶板E、底板、横隔板F、活动层板G、踢脚 背板I 四种规格），10种标准板组成 ），10 板H、背板I（四种规格），10种标准板组成
32mm” 系 列 自 装 配 家 具
32mm系统的设计准则 三、 32mm系统的设计准则
“32mm系统”以旁板的设计为核心。旁板是家具中最主 32mm系统”以旁板的设计为核心。 系统 要的骨架部件，顶板（面板）、底板、 ）、底板 要的骨架部件，顶板（面板）、底板、层板以及抽屉道轨都 必须与旁板接合。因此，旁板的设计在32mm 32mm系列家具设计中 必须与旁板接合。因此，旁板的设计在32mm系列家具设计中 至关重要。在设计中，旁板上主要有两类不同概念的孔： 至关重要。在设计中，旁板上主要有两类不同概念的孔：结 构孔、系统孔。前者是形成柜类家具框架体所必须的结合孔； 构孔、系统孔。前者是形成柜类家具框架体所必须的结合孔； 后者用于装配搁板、抽屉、门板等零部件必须的孔， 后者用于装配搁板、抽屉、门板等零部件必须的孔，两类孔 的布局是否合理， 32mm系统成败的关键 系统成败的关键。 的布局是否合理，是32mm系统成败的关键。 ㈠ 系统孔 系统孔一般设在垂直坐标上， 系统孔一般设在垂直坐标上，分别位于旁板前沿和后沿 。 ㈡ 结构孔 结构孔设在水平坐标上。上沿第一排结构孔与板端的距离及 孔径根据板件的结构形式与选用配件具体确定。 ㈢旁板的尺寸设计 旁板的度尺寸（W）按对称原则确定为W＝2K＋32n； 旁板的长度L＝A＋B＋32n。

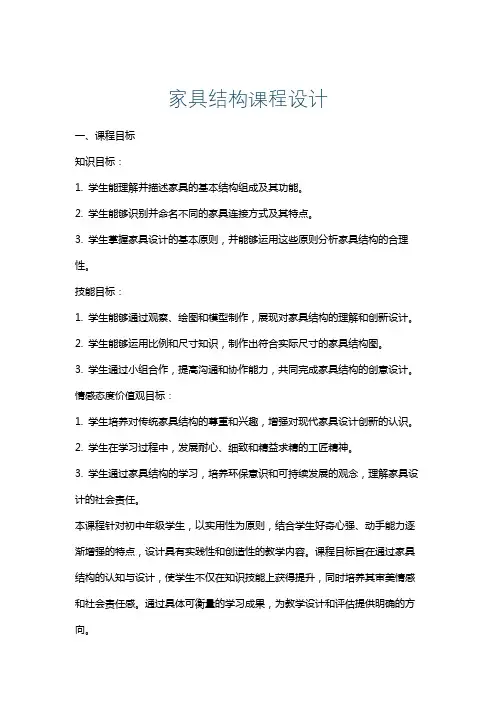

家具结构课程设计
家具结构课程设计一、课程目标知识目标：1. 学生能理解并描述家具的基本结构组成及其功能。
2. 学生能够识别并命名不同的家具连接方式及其特点。
3. 学生掌握家具设计的基本原则，并能够运用这些原则分析家具结构的合理性。
技能目标：1. 学生能够通过观察、绘图和模型制作，展现对家具结构的理解和创新设计。
2. 学生能够运用比例和尺寸知识，制作出符合实际尺寸的家具结构图。
3. 学生通过小组合作，提高沟通和协作能力，共同完成家具结构的创意设计。
情感态度价值观目标：1. 学生培养对传统家具结构的尊重和兴趣，增强对现代家具设计创新的认识。
2. 学生在学习过程中，发展耐心、细致和精益求精的工匠精神。
3. 学生通过家具结构的学习，培养环保意识和可持续发展的观念，理解家具设计的社会责任。
本课程针对初中年级学生，以实用性为原则，结合学生好奇心强、动手能力逐渐增强的特点，设计具有实践性和创造性的教学内容。
课程目标旨在通过家具结构的认知与设计，使学生不仅在知识技能上获得提升，同时培养其审美情感和社会责任感。
通过具体可衡量的学习成果，为教学设计和评估提供明确的方向。
二、教学内容1. 家具结构基础知识：介绍家具的基本组成结构，如框架、面板、连接件等，并分析其功能与作用。
- 教材章节：第一章 家具概述，第三节 家具的结构与组成2. 家具连接方式：讲解常见的家具连接方法，如榫卯结构、钉子、螺丝、胶粘等，对比分析各种连接方式的优缺点。
- 教材章节：第二章 家具的制作工艺，第一节 家具的连接方式3. 家具设计原则：阐述家具设计的基本原则，如实用、美观、安全、舒适、经济等，并通过实例进行分析。
- 教材章节：第三章 家具设计，第二节 家具设计的原则与方法4. 家具结构图的绘制：教授如何运用比例和尺寸知识，绘制出符合实际尺寸的家具结构图。
- 教材章节：第四章 家具绘图，第一节 家具结构图的绘制方法5. 创意家具设计：以小组合作形式，让学生运用所学知识，进行创意家具设计，提高学生的实践能力和创新思维。
家具结构设计完整PPT课件精选全文
1、抱肩榫
抱肩榫，顾名思义，其外形酷似抱肩，腿足 将牙条与束腰以抱肩的形式连接，广泛应用 在有束腰的各种家具上。
四面平案--腿足与上部构件的结合
⑷、“粽子”榫结构
是在抱肩榫的基础上演变而来，但腿足与 大边和抹头也是45°斜接，从三个方向都能 看到45°的斜接合线，并相交于角顶端。由 于采用粽角榫的家具每个角的两面都用45° 格角，其三面的六个45°角综合到一点，由 于形状像 “粽子”，所以叫粽子榫
家具结构设计 插肩榫
插肩榫也是案形结体使用的榫卯，外观和 夹头榫不同，但在结构上差别不大。它的腿 足上端也顶端出榫和案面结合，上端也开口， 嵌夹牙条，但腿足上端外皮削平出斜肩，牙 条与腿足相交处剔出槽口，当牙条与腿足拍 合时又将腿足的斜肩嵌夹起来，形成平齐的 表面
⑶ 腿家足具和结构束设腰计、牙条、面板的接合
鉴定——以判定样品是否可达到预定的质量目标和成本目标。
家具结构设计 7．全套设计图样、技术文件会签审批
内容包括： 产品效果图、结构装配图、零部件图、零部件清单、开料图、材料计 划表(板材明细表、五金配件明细表、涂料用量)、包装材料清单、包 装说明、产品安装说明等。
家具结构设计
8．新产品设计开发报告书
木材不仅拥有独特美丽的自然纹理，温暖的质感与色彩， 并且易于加工、造型与雕刻，所以在众多家具种类中，木 家具的使用最为广泛，是古今中外家具制作的首选材料。
家具结构设计
实木家具定义：
在GB/T3324-2008版《木家具通用技术条件》中，实木类 家具的定义为：以实木锯材或实木板材为基材制作的、表面 经涂饰处理的家具;或在此类基材上采用实木单板式薄木(木 皮)贴面后再进行涂饰处理的家具，包括全实木家具、实木家 具、实木贴面家具三类。
家具设计与家具制造技术培训资料
金属材料在 家具设计中
的应用
金属材料在现代 家具设计中的应
用
人造板材的 应用
人造板材在家具 设计中的优劣
家具设计趋势
家具设计趋势不断变 化，环保、智能以及 可持续发展是当前的 热门话题。设计师们 在追求美感的同时也 要考虑环保和未来发 展趋势。
家具设计趋势
01 环保家具设计概念
结语
家具设计与制造行业是一个充满潜力和挑战的领 域，随着技术的不断发展和消费需求的变化，未 来的发展方向充满机遇。在面对激烈的市场竞争 中，企业需要不断创新和优化，以适应行业的发 展趋势。
● 06
第6章 总结与展望
总结回顾
在家具设计与制造技术培训过程中，学员们获得 了丰富的知识和经验，提升了对家具设计与制造 的认识与理解。未来，他们将根据个人发展规划 设定目标，为进一步发展做好准备。
介绍
家具设计和家具制造技术培训对于培养家具设计 师和制造人员具有重要意义。家具设计与制造技 术的发展源远流长，经历了许多阶段的演变和改 进，为家具行业的发展作出了重要贡献。
家具设计基础
设计概念与 原则
包括形式美学、 功能性等
家具材料的 选择与搭配
木材、金属、复 合材料等
家具设计软 件的应用
如CAD、 SketchUp等
家具制造技术概 述
家具制造技术涉及到 整个家具制作流程， 包括设计、原材料加 工、成型、组装等环 节。木工机械设备是 家具制造的重要工具， 不同的设备能够实现 不同的加工要求。定 制家具制造过程需要 充分考虑客户需求， 精准制作每一件家具。
家具制造工艺
传统家具制 造工艺
手工传统技艺、 传统材料等
● 05
第5章 家具设计与制造行业 现状与趋势
高等教育 家具与陈设设计 课程标准 精品
《家具与陈设设计》课程标准课程编号：4429适用专业：室内设计技术课程类型：（理论+实践）课学时数：112课时（其中实践教学80课时，占总课时71.4%）教研室：电艺教研室编写日期：2009.8一、课程性质《家具与陈设设计》是室内设计技术专业人才培养方案中职业技能类型课程必修课。
也是室内设计技术中一项重要内容，通过本课程的学习，使学生掌握家具设计基本理论，基本方法和基本技能，提高学生对家具设计的欣赏能力、想象能力，培养学生独立进行家具造型设计能力。
家具与陈设设计为一门专业课程在教学中对学生创造性思维的培养是至关重要的，可从内在因素和外在因素两个方面着手对学生进行引导,通过借助传统进行创新、从大自然获取创意、灵感等手段。
培养学生的想象力, 挖掘其潜在素质,培养其创造性思维。
二、课程目标与定位一、课程目标（1）知识教学目标1．熟悉家具设计技术及相关理论知识；2．熟悉家具的基本类型；3．掌握家具设计的步骤、方法；4．掌握家具风格、功能、造型、色彩、装饰、经济等要素的一般设计规律和设计应用的方法；5．掌握家具结构的分析方法。
（2）能力培养目标1．学会依据家具设计的步骤、方法进行家具设计；2．能完整表达家具设计方案的全部内容；3．学会根据家具风格、功能、造型、结构、色彩、装饰、经济等要素进行家具设计与专业性的家具介绍；4．学会徒手绘画、运用制图工具绘制、计算机辅助设计等方法进行家具设计方案的设计表达；5．能用所学理论和手段对家具结构进行现场设计与表达。
（3）思想德育目标1．培养学生具有良好的家具行业职业道德和社会责任感；2．使学生具有明确的环境保护以及安全生产的意识；3．培养学生善于观察、勤于思考、敢于实践的科学态度和创新求实的开拓精神；4．培养善于交流、乐于协作的团队精神；5．培养学生养成严格执行生产技术规范的科学态度；6．培养学生科学的世界观、分析解决问题的能力和理论联系实际的工作作风；7．提高学生的知识产权法律观念和行业保护意识。
家具结构设计课程设计
家具结构设计课程设计一、课程目标知识目标：1. 让学生掌握家具结构设计的基本概念、分类及功能，理解家具结构与材料的关系。
2. 使学生了解家具设计的基本流程，掌握家具结构设计的规范和原则。
3. 引导学生了解家具结构设计在生活中的应用，拓展知识视野。
技能目标：1. 培养学生运用设计软件进行家具结构设计的能力，提高设计绘图技能。
2. 培养学生运用创新思维进行家具结构设计，提高解决问题的能力。
3. 培养学生团队协作能力，学会在设计过程中与他人沟通、交流、合作。
情感态度价值观目标：1. 培养学生对家具结构设计的兴趣，激发学习热情，形成积极的学习态度。
2. 引导学生关注家具结构设计在环保、舒适、美观等方面的价值，树立正确的价值观。
3. 培养学生具有创新意识，敢于挑战传统，勇于尝试新事物。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，充分调动学生的主观能动性，培养他们的创新能力和实践能力。
通过本课程的学习，使学生能够独立完成家具结构设计任务，为未来从事相关领域工作奠定基础。
二、教学内容1. 家具结构设计基本概念：介绍家具结构设计的定义、分类、功能及发展历程。
教材章节：第一章 家具结构设计概述2. 家具结构与材料：分析家具结构设计中常用的材料及特点，探讨结构与材料的关系。
教材章节：第二章 家具材料与结构3. 家具设计基本流程：讲解家具设计的基本流程，包括需求分析、方案设计、结构设计、制作与安装等。
教材章节：第三章 家具设计流程4. 家具结构设计规范与原则：阐述家具结构设计中的规范和原则，如力学原理、安全性能、舒适度等。
教材章节：第四章 家具结构设计规范与原则5. 设计软件应用：教授常用的设计软件（如CAD、SketchUp等）在家具结构设计中的应用。
教材章节：第五章 设计软件在家具设计中的应用6. 家具结构设计实例分析：分析优秀家具结构设计案例，从中学习设计技巧和方法。
00710 家具设计考试复习资料
00710 家具设计复习资料（12120）第一章概论一、填空1、家具是由材料、（结构、）、外观形式和（功能）四种因素组成的。
2、家具按所用基本材料分：木家具、（竹藤家具、）家具、金属家具、（塑料家具）家具。
3、家具的分类按基本功能分有：（支承类家具、）类家具、（贮存类家具）类家具、凭依类家具。
4、家具产品的功能分为四个方面，即（技术、）功能、经济功能、（使用）功能与审美功能。
5、家具按固定形式分为以下三类：（移动式）式、固定式、（、悬挂式）式。
6、家具按当今世界流行的风格分类有：（英国传统式、、）式、法国乡村式、意大利乡村式、（美国殖民式）式、西班牙式与地中海式、（东方式）式家具、现代家具、后现代家具。
7、家具设计必须遵循的原则有：（实用性、、）性、（艺术性）性、加工工艺性、（经济性）性、商品性。
8、家具按结构特征分为如下几类：框式家具、（板式、）家具、拆装家具、（折叠）家具。
9、家具二重性特点是指家具既是（物质产品，），又是（艺术创作）。
10、从组合家具的结构特征上来看，主要有（单体、）组合式家具、（部件）组合式家具、拆装式自装配板式系列家具几种类型。
二、名词解释1、家具的造型设计——就是指在设计过程中，运用一定的手段，把不同的造型要素合理地组合在一起，以构成家具良好外观形式的过程。
2、板式家具——主要以人造板为基材，应用专用的连接件或圆榫将各板式部件连接起来装配而成的家具。
根据不见的不同连接习惯那时，板式家具又可分为可拆装式与非拆装式两类。
3、家具设计——就是正式生产前的构思和计划，以及通过一定的表现手段使这种构思与计划视觉化的过程。
具体来讲，家具设计就是采用快速空间语言、体面绘画、三维模型，把正式生产前的构思和计划联系在一起，构成连贯有效的整体，并使之成为与人类生活相适应的实用、美观形体的完整过程。
4、框式家具——以榫接合为主要特征，木方通过榫接合构成承重框架，围合的板件附设于框架之上的木质家具。
家具设计与工艺每章学习目标作业与思考题阅读推荐及书目
《家具设计与工艺》每章学习目标、作业与思考题、阅读推荐书目与专业网站链接目录前言第一章现代家具概论第一节现代家具概述一、现代家具的基本定义二、现代家具的特性三、家具与生活方式四、家具与文化形态第二节家具与建筑一、家具与建筑设计二、家具与室内设计三、家具与环境设计第三节家具与工业设计一、家具与传统手工艺二、家具与现代工业设计三、家具与灯饰设计第四节家具与艺术一、家具与艺术二、家具与美术第五节家具与科技一、家具与新技术二、家具与新材料第六节现代家具创造人类生活一、信息时代的家具新概念二、家具的国际化与民族化每章学习目标、作业与思考题，阅读书目推荐、相关网站链接、多媒体电子教案第一章现代家具概论学习目标：现代家具在今天具有最宽泛的现代定义，现代家具设计几乎涵盖了所有的环境景观、城市设施、家庭空间、公共空间，通过对本章的学习，使学生了解现代家具的基本定义，理解现代家具功能及属性，即实用性与艺术性，物质形态与文化形态的统一。
同时了解现代家具与建筑设计、室内设计、环境设计、工业设计等相关专业的关系与学科体系的整体性。
理解现代家具与当代科学技术发展的同步关系，理解现代家具与人类社会形态与生活工作方式的内在联系，了解现代家具设计中的国际化与民族化的辩证统一的关系。
作业与思考题：１、试论述现代家具的基本定义。
２、现代家具的双重属性是什么？3、现代家具设计与其他艺术设计专业的关系？4、论述现代家具与现代人类生活和工作方式的关系？阅读书目推荐：1.胡景初、戴向东．家具设计概论．北京：中国林业出版社，1999年2.尹定邦.设计学概论.长沙:湖南科学技术出版社,1999年3.李砚祖.工艺美术概论.北京:中国轻工业出版社,1999年4.彭亮.英格兰中央大学的家具设计专业《家具与室内设计》2003-1期相关网站链接：1、(天天家具网、设计论坛)2、www. design （设计传播英文网站）3、（@设计在线、设计文摘）多媒体光盘内容：1、现代家具图库（A）2、电子教案：家具设计概论：彭亮第二章中外家具发展简史第一节外国古代家具一、古代埃及家具二、古代希腊家具三、古代罗马家具第二节中世纪家具一、拜占庭家具二、罗马式家具三、哥特式家具第三节近世纪家具一、文艺复兴家具二、巴洛克风格家具三、洛可可风格家具四、新古典风格家具第四节外国现代家具一、前期现代家具二、两次世界大战期间的现代家具三、北欧现代家具四、二战后的现代家具五、面向未来的多元家具时代第五节中国历代家具一、商周时代的家具二、春秋战国、秦时期家具三、两汉、三周时期的家具四、两晋、南北朝时期的家具五、随、唐、五代时期的家具六、两宋、元朝时期的家具七、明代时期的家具八、清代时期的家具每章学习目标、作业与思考题，阅读推荐、相关网站链接、多媒体电子教案第二章中外家具发展简史学习目标：家具的历史与人类文明的发展同步，已经有几千年的悠久历史了。
家具结构设计及工艺
家具结构设计与工艺家具结构设计与制造工艺是现代家具设计的至关重要的课题与内容。
由于中国几千年来的传统教育思想一直是重理论、轻实践，“君子动口不动手”，导致了我国的艺术设计教育往往偏重在艺术造型、色彩线条、美学构成等方面的教学与训练，大量的家具设计只停留在纸面的效果图和平面制图上，学生不能自已动手用真实的材料和真正的结构去设计制造三维立体的家具模型和家具成品，尤其是在家具结构与制造上一直偏重于传统木制家具的结构与制作，对现代家具工业化制造工现代材料结构设计缺乏系统的研究与学习，使我国的家具高等教育滞后于世界现代家具工业的发展，与中国当代蓬勃发展的家具业的需求脱节，这种专业教育与社会实际脱节的现象将是阻碍我国家具产业赶超世界家具发展先进水平的重要因素之一。
所以，家具结构设计与制造工艺是本书编写的重要章节，在本章，分别对传统与现代家具的结构设计与制造工艺分别进行阐述，并结合大量的实际案例进行说明，尤其是吸取了国际上现代家具中板式家具、32mm系列自装配家具、现代软体家具、充气家具、塑料家具、金属家具以及现代五金配件的结构设计与应用进行了较为详实的论述，并附以大量的图例辅以说明，需要说明的是，在家具结构设计与制造工艺的教学过程中，可以灵活地结合当地的各类家具制造工厂，学校的家具实训车间以及具体的家具成品进行实操性学习与训练，根据教学内容需要，准确而详细地对不同类型的家具实物产品，实施细化分解结构设计与制造工艺教学法，大量用案例教学，示范教学和现场教学方法，并辅以大量的实操动手训练，才能真正学习和掌握现代家具结构设计与制造工艺，由于现代家具结构怀制造的科技水平日新月异，现代家具的结构设计也在不断的变化与创新，特别是高新技术正在全面导入现代家具业，将全面影响家具业的进步与发展，家具造型艺术设计、家具结构与工艺设计是现代家具设计过程互为依赖、互为补充的辩证关系，必须在现代家具专业教学中加以强化和掌握，这是构建中国现代家具专业教学体系中最需要重视和加强的课题内容之一。
家具结构设计-1说课讲解95页PPT
