LTWI8.13B 氧化锌避雷器用放电计数器检验标准
避雷器检验规范
GB18802.1-2002包括菲尼克斯、ABB、科通、DEHN、北京爱劳等业内知名厂商。
展品主要包括SPD浪涌保护器、避雷器、避雷针、防雷元器件、检测仪器等。
专业的观众群体为了突出此次展会的专业性，大会组委会在会前的宣传和观众邀请上主要瞄准了专业观众群体。
会展期间到访的国内外观众共计1000余人，基本上都是用户单位和设计研究单位，如中兴通讯、华为技术、中国普天、上海铁路分局、民航华东空中交通管理局、上海五四机械总厂、中国石油上海常庆实业有限公司、济南化工产学研究会所、广东电信规划设计院、上海市电气工程设计研究会各会员单位等。
通过专业观众与厂商的直接对话，使用户的需求得到解决，给厂商带来直接利益，同时使厂商了解到用户需求的变化趋势。
高质量的观众群体使得本次展会的用户单位与参展商呈现双赢局面。
大会组委会相关负责人表示，防雷产业刚刚兴起，在稳固了专业用户群体之后，会利用多方资源优势把防雷知识逐步推广普及，扩充防雷产品受众，从而使防雷产业不断壮大。
避雷器的选择与安装伍志康雷鸣闪电，是常见的自然现象。
由于社会经济的发展，一方面高楼林立，且越来越高，使地面与雷云之间的距离缩短；另方面，工厂、汽车等排出的废气越来越多，污染了空气，使空气中的微粒增加，既利于雷云的形成，也利于雷电流的传导。
所以，多雷的珠江三角洲，雷越来越多、越来越强、越来越低，给人们的生产和生活带来极大的威胁。
每年因雷击造成的建筑物或设备的损坏越来越严重。
不少单位、家庭都遭受雷电的威胁和侵袭，使人们逐步意识到防雷的重要性。
雷电灾害分直击雷和感应雷两种，建筑物上安装符合要求的避雷针（带），能比较有效地防止直击雷的侵害。
感应雷害是避雷针（带）所不能防御的。
感应雷侵害的范围广，它不管建筑物的高矮，只要有电源线或讯号线引入的地方，数公里以外产生雷电，都有可能受到感应，使设备遭受损坏。
在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器。
氧化锌避雷器带电测试原理、方法和试验标准

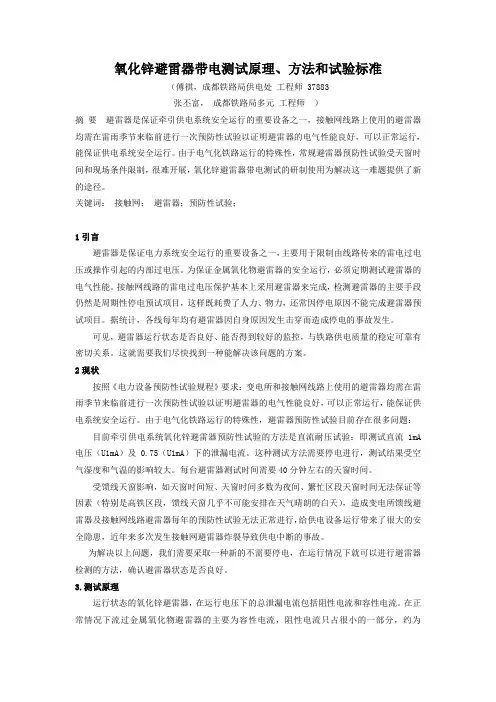

氧化锌避雷器带电测试原理、方法和试验标准（傅祺，成都铁路局供电处工程师 37883张丕富，成都铁路局多元工程师）摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。
关键词：接触网；避雷器；预防性试验；1引言避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。
为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。
接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。
据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。
可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。
这就需要我们尽快找到一种能解决该问题的方案。
2现状按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及0.75（U1mA）下的泄漏电流。
这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。
每台避雷器测试时间需要40分钟左右的天窗时间。
受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。
氧化锌避雷器测试

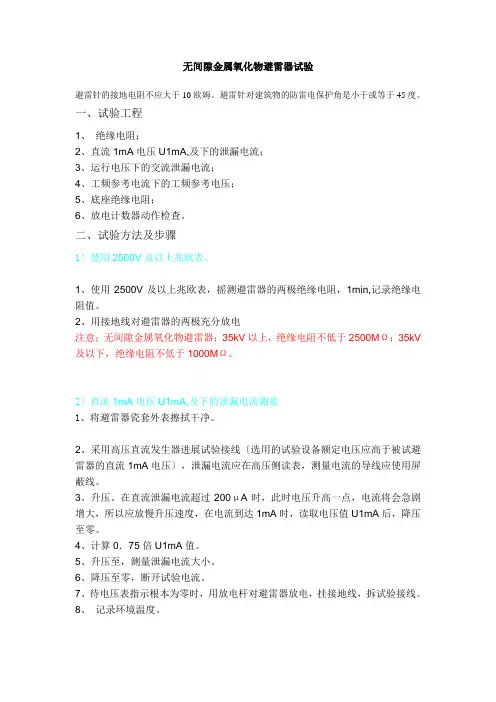

无间隙金属氧化物避雷器试验避雷针的接地电阻不应大于10欧姆。
避雷针对建筑物的防雷电保护角是小于或等于45度。
一、试验工程1、绝缘电阻；2、直流1mA电压U1mA,及下的泄漏电流；3、运行电压下的交流泄漏电流；4、工频参考电流下的工频参考电压；5、底座绝缘电阻；6、放电计数器动作检查。
二、试验方法及步骤1〕使用2500V及以上兆欧表。
1、使用2500V及以上兆欧表，摇测避雷器的两极绝缘电阻，1min,记录绝缘电阻值。
2、用接地线对避雷器的两极充分放电注意；无间隙金属氧化物避雷器：35kV以上，绝缘电阻不低于2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。
2〕直流1mA电压U1mA,及下的泄漏电流测量1、将避雷器瓷套外表擦拭干净。
2、采用高压直流发生器进展试验接线〔选用的试验设备额定电压应高于被试避雷器的直流1mA电压〕，泄漏电流应在高压侧读表，测量电流的导线应使用屏蔽线。
3、升压。
在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，所以应放慢升压速度，在电流到达1mA时，读取电压值U1mA后，降压至零。
4、计算0．75倍U1mA值。
5、升压至，测量泄漏电流大小。
6、降压至零，断开试验电流。
7、待电压表指示根本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线。
8、记录环境温度。
判断方法；避雷器直流1mA电压的数值不应该低于GB11032中的规定数值，且U1mA实测值与初始值或制造厂规定值比拟变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA，且与初始值相比拟不应有明显变化。
如试验数据虽未超过标准要求，但是与初始数据出现比拟明显变化时应加强分析，并且在确认数据无误的情况下加强监视，如增加带电测试的次数等。
考前须知1、由于无间隙金属氧化物避雷器外表的泄漏原因，在试验时应尽可能地将避雷器瓷套外表擦拭干净。
如果仍然试验直流1mA电压不合格，应在避雷器瓷套外表装一个屏蔽环，让外表泄漏电流不通过测量仪器，而直接流入地中。
氧化锌避雷器交接试验项目及检验标准

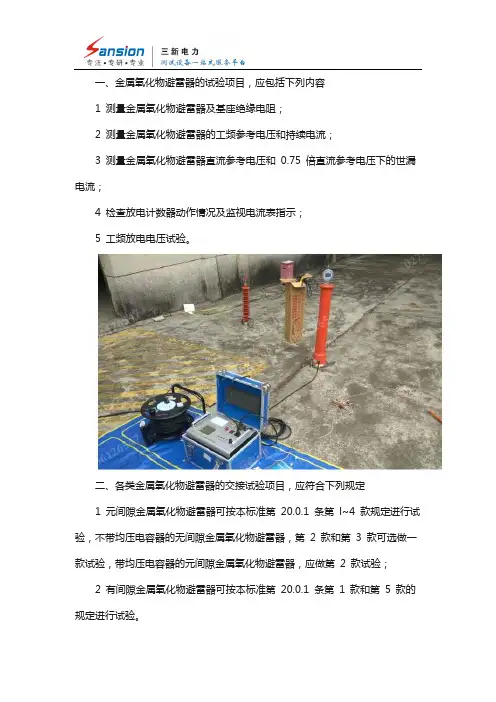

一、金属氧化物避雷器的试验项目，应包括下列内容1 测量金属氧化物避雷器及基座绝缘电阻；2 测量金属氧化物避雷器的工频参考电压和持续电流；3 测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的世漏电流；4 检查放电计数器动作情况及监视电流表指示；5 工频放电电压试验。
二、各类金属氧化物避雷器的交接试验项目，应符合下列规定1 元间隙金属氧化物避雷器可按本标准第20.0.1 条第l~4 款规定进行试验，不带均压电容器的无间隙金属氧化物避雷器，第2 款和第3 款可选做一款试验，带均压电容器的元间隙金属氧化物避雷器，应做第2 款试验；2 有间隙金属氧化物避雷器可按本标准第20.0.1 条第1 款和第5 款的规定进行试验。
三、测量金属氧化物避雷器及基座绝缘电阻，应符合下列规定1 35kV 以上电压等级，应采用5000V 兆欧表，绝缘电阻不应小于2500MΩ；2 35kV 及以下电压等级，应采用2500V 兆欧表，绝缘电阻不应小于1000MΩ；3 lkV 以下电压等级，应采用500V 兆欧表，绝缘电阻不应小于2MΩ；4 基座绝缘电阻不应低于5 MΩ 。
四、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列规定1 金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 或产品技术条件的规定；2 测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流和全电流值应符合产品技术条件的规定。
五、测量金属氧化物避雷器直流参考电压和0.75 倍直流参考电压下的泄漏电流，应符合下列规定1 金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并应符合产品技术条件的规定。
实测值与制造厂实测值比较，其允许偏差应为±5%；2 0.75 倍直流参考电压下的世漏电流值不应大于50μA ，或符合产品技术条件的规定。
氧化锌避雷器运行规程
氧化锌避雷器运行规程三、氧化锌避雷器的巡视检查和验收1. 氧化锌避雷器巡视检查（1）避雷器引下线无松股、断股、弛度过紧及过松现象。
（避雷器引排无变色、弯曲变形现象）。
（2）避雷器接头无松动、发热或变色现象，均压环不歪斜。
（3）避雷器运行无异常声响。
（4）避雷器底座固定良好，固定螺丝不锈蚀。
（5）避雷器瓷套无裂纹及放电痕迹，无破损现象，外观清洁（合成式避雷器检查合成绝缘套无皲裂和破损现象）。
（6）避雷器放电喷口无鸟巢。
（7）避雷器动作计数器完好，内部不进潮，读数正确。
（8）避雷器泄漏电流表上小套管清洁、螺丝紧固，泄漏电流读数在正常范围内，内部不进潮。
（9）避雷器底座接地连接良好，接地引下（线）排无断裂及锈蚀现象。
2. 氧化锌避雷器的验收（1）引线无损伤、断股、松股现象，无弛度过紧或过松现象。
接头连接牢固，接头接触面应涂电力脂。
（2）避雷器不得倒置或倾斜，瓷套伞裙应朝下，避雷器中心线相对于垂直线的倾斜度不得大于避雷器总高的 1.5%。
均压环水平不歪斜，安装牢固且方向正确。
（3）避雷器安装牢固（检查底部螺栓旋紧），密封良好。
避雷器的瓷质部分应完整，无裂纹和破损，绝缘子清洁。
（4）对于由2节（或以上）元件串联的避雷器应检查避雷器是否按标牌指定的位置正确安装。
（5）检查避雷器的释压喷口防爆片完整，喷口朝向正确（符合运行中避雷器一旦排气不得引起相间或对地闪络，并不得喷及其它电气设备的要求）。
（6）检查避雷器基座紧靠基础钢架的4个带槽垫片的流水槽方向正确（流水槽向下），槽沟内不得被灰尘堵塞，带槽垫片不得装于绝缘底座的上方。
（7）动作计数器密封良好，无进潮现象，应安装正确，计数器指示在零位，绝缘垫及接地良好。
（8）避雷器在线泄漏电流监测表密封良好，无进潮现象，安装应良好，读数应指示在零位。
（9）油漆完整，相色正确。
四、运行注意事项1. 避雷器的在线泄漏电流表读数应每星期抄录一次，每次雷击及避雷器修试后应及时记录动作计数器读数，在系统过电压保护动作后亦应记录动作计数器读数。
氧化锌避雷器阻性电流带电检测方法及误差分析
氧化锌避雷器阻性电流带电检测方法及误差分析1 概述避雷器作为电力系统过电压保护装置，是极其重要的电力设备，其性能的优劣对电气设备的安全运行起着重大作用，在避雷器家族中，氧化锌避雷器因具有保护比小、通流量大、非线性性能好等优点而广泛应用。
氧化锌避雷器在长期运行过程中，绝缘性能可能会逐渐下降。
原因主要有两个，一是避雷器结构上密封不严造成内部受潮;二是氧化锌阀片长期承受工频电压而容易老化。
避雷器阀片老化是常见故障，而且该故障是一个缓慢发展的过程，仅靠每年一次的预防性试验，难以准确反映现场运行条件，不能完全保证避雷器的安全运行。
因此，为了使氧化锌避留器能保持正常的工作状态,必须对它进行运行监视,掌握其老化发展的情况,以便在事故初期阶段就能发现异常,防患事故于未然是很重要的。
最有效的方法是对氧化锌避雷器定期带电测试。
氧化锌避雷器在正常运行电压作用下，阀片中有一定泄露电流通过，它由阻性泄漏电流I R和容性电流I c组成。
监测避雷器各参数(全电流、阻性电流、有功损耗)的变化情况，能够及时诊断出避雷器异常现象，有效防止避雷器的突发事故，确保避雷器和电力系统安全可靠运行。
2 氧化锌避雷器带电检测的基本方法氧化锌避雷器带电检测的基本方法有如下几种：2.1 全电流法目前部分避雷器采用漏电流指示型计数器，它除具有计数功能外，还有避雷器泄漏电流指示功能。
在持续运行电压下，长期指示氧化锌避雷器的泄漏电流值，在过电压下又能记录避雷器的动作次数，此方法简单可行，但由于阀片的介电常数很大，所以在避雷器处于正常运行电压状态下阻性电流分量远远小于容性分量，一般阻性泄漏电流分量占全电流的比例不会超过10—15%的数值，所以阻性分量即使增加一倍，全电流的变化不会超过5.0%。
所以采用全电流的测量方法，就不能有效监视避雷器的内部性能劣化的趋势。
2.2 阻性电流法通过各种测量手段将避雷器泄漏电流中流过氧化锌避雷器阀片的阻性电流分量分离出来，由此来反映避雷器阀片劣化情况，方法较复杂，对早期老化产品测量比较灵敏，得到广泛应用。
氧化锌避雷器试验标准
氧化锌避雷器试验标准氧化锌避雷器是一种用于保护电力系统设备免受雷击损害的重要装置。
为了确保氧化锌避雷器的性能和可靠性，需要对其进行严格的试验。
本文将介绍氧化锌避雷器的试验标准，以便于相关人员对其进行有效的检测和评估。
首先，氧化锌避雷器的试验应当符合国家标准和行业规范的要求。
试验包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。
其中，外观检查主要是检查氧化锌避雷器的外观是否完好，是否有损坏或者污秽现象。
绝缘电阻测量是用来检验氧化锌避雷器的绝缘性能，确保其在正常工作条件下不会发生漏电或击穿现象。
放电电压测量和放电电流测量是用来检验氧化锌避雷器的放电性能，确保其在遭受雷击时能够有效放电，保护设备不受损害。
雷电冲击试验是模拟真实雷击情况，检验氧化锌避雷器的抗雷击能力，确保其在雷电冲击下能够正常工作。
其次，氧化锌避雷器的试验应当由具有相关资质和经验的机构进行。
试验机构应当具备完善的试验设备和条件，能够按照标准要求对氧化锌避雷器进行全面、准确的试验。
试验人员应当具备专业的知识和技能，能够熟练操作试验设备，准确记录试验数据，并对试验结果进行科学分析和评估。
只有经过专业机构的试验，才能够确保氧化锌避雷器的质量和性能符合标准要求。
最后，氧化锌避雷器的试验结果应当及时报告相关单位和人员。
试验报告应当真实、准确地反映氧化锌避雷器的试验情况和结果，包括外观检查、绝缘电阻测量、放电电压测量、放电电流测量、雷电冲击试验等内容。
试验报告还应当对氧化锌避雷器的性能和可靠性进行评价，提出合理的改进建议。
相关单位和人员应当根据试验报告的结果，对氧化锌避雷器的质量和性能进行认真评估，确保其在电力系统中能够发挥良好的保护作用。
综上所述，氧化锌避雷器的试验标准是保证其质量和性能的重要保障。
只有严格按照标准要求进行试验，才能够确保氧化锌避雷器在电力系统中的可靠运行，有效保护设备免受雷击损害。
希望相关单位和人员能够重视氧化锌避雷器的试验工作，确保其质量和性能符合标准要求，为电力系统的安全稳定运行提供坚实保障。
关于避雷器放电计数器检测仪的选型 检测仪操作规程
关于避雷器放电计数器检测仪的选型检测仪操作规程避雷器放电计数器检测仪用于校验各种避雷器计数器动作的牢靠性。
计数器动作的牢靠性对于电力系统特别紧要，它是记录避雷器在正常运行中受到雷击次数统计的一个重避雷器放电计数器检测仪用于校验各种避雷器计数器动作的牢靠性。
计数器动作的牢靠性对于电力系统特别紧要，它是记录避雷器在正常运行中受到雷击次数统计的一个紧要参数。
它能为电力系统的工作人员供应有针对性对避雷器进行检验的紧要依据。
避雷器放电计数器检测仪紧要用于35kV以上的高压避雷器。
该具有体积小、重量轻、携带便利、牢靠性强、操作简单等特点。
该适用于阀型避雷器〔包括炭化硅一般阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）〕及氧化锌避雷器中放电记录器放电动作的检查和校验。
避雷器放电计数器检测仪特点：1、长寿命探测组件2、精度高，重复性好3、内置稳压装置和电子质量流量计4、超大液晶显示5、快捷便携简单使用6、交直流两用，内置可充电电池7、响应快速，几乎无预热等候8、测量结果不受环境温度影响该仪器符合中华人民共和国电力行业标准DL474.5—92“现场绝缘试验实施导则—避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
室内甲醛检测仪的操作步骤室内甲醛检测仪的操作步骤，通过仪器可使用检测管便利检测出六种室内污气体的含量，可依据需要检测其中任意几项。
1、用砂片稍用力将检测管两端各划一圈割印。
2、用硅胶管套套住检测管上的箭头所指一端，沿切割印掰断，用同样方法掰断另一端。
避雷器计数器测试标准
避雷器计数器测试标准
避雷器计数器是一种用来监测避雷器击穿次数的仪器。
为了保证避雷器计数器的可靠性和准确性，需要对其进行测试。
以下是避雷器计数器测试标准：
1. 测试环境应该干燥、无尘、无电磁干扰，并且温度适宜。
2. 测试前需要将避雷器计数器进行校准，确保其读数准确无误。
3. 测试时需要使用标准测试电压和电流，测试电压和电流的大小应该符合避雷器的额定值。
4. 测试时需要对避雷器进行多次击穿，每次击穿后需要记录避雷器计数器的读数，并且等待一定时间以排除残余电荷的影响。
5. 测试完成后需要对测试结果进行分析和统计，计算出避雷器的平均击穿次数、标准差等参数。
6. 测试报告应该清晰、准确地记录测试环境、测试方法、测试结果、测试结论等内容，并且需要在报告中注明测试人员、测试时间等信息。
以上是避雷器计数器测试的一般标准，不同的型号和规格的避雷器计数器可能有所不同，需要根据具体情况进行测试和验证。
- 1 -。
氧化锌避雷器带电测试仪结果分析参考及波形说明
氧化锌避雷器带电测试仪结果分析参考及波形说明氧化锌避雷器带电测试仪结果分析参考及波形说明1. 屏幕左边有电压、电流的波形显示。
这种方式有利于观察接线是否可靠、相位是否正确。
一旦接线不可靠，液晶将显示杂乱的点。
由于现场电流或电压接入点常常有锈蚀的现象，在此状态下观察接线是否良好非常直观、有效。
另外，电流波形一般要超前电压波形90度以内，不然，电压接线（相位）可能接错。
带点测试接电压信号时，一定要接相电压（要引入电压信号的中性点）。
2. 进入测试过程后，波形显示区显示三条曲线（电压、全电流、阻性电流）。
三者只有相位关系，此波形只作为定性分析的依据。
幅值大小无比例关系，只为了显示观察方便。
3. 测试结果分析参考：（1）氧化锌避雷器测试结果的分析以历史数据纵向变化趋势为依据，不刻意追求测试值得绝对大小。
（2）氧化锌避雷器的阻性电流值在正常情况下约占全电流的10～20%。
如果测试值在此范围内，一般可判别此氧化锌避雷器运行良好。
（3）氧化锌避雷器的阻性电流值占全电流的25～40%时，可增加检测频度。
密切关注其变化趋势、并做数据分析判断。
（4）氧化锌避雷器的阻性电流值占全电流的40%以上时，可以考虑退出运行，进一步分析故障原因。
（5）如果阻性电流占全电流的百分比明显增长，其中，基波的增长幅度较大，谐波的增长不明显。
此种情况一般可确定为氧化锌避雷器污秽严重或内部受潮。
（6）如果阻性电流占全电流的百分比明显增长，其中，谐波的增长幅度较大，基波的增长不明显。
此种情况一般可确定为氧化锌避雷器老化。
以上判据仅供参考，国家标准没有明确规定各种判断标准。
某些省电力试验研究院做了一些较具体的规定，广大用户可参考当地电力试验归口部门的相关技术说明和规定。
避雷器放点计数器标准
避雷器放点计数器标准【摘要】本文介绍了避雷器放点计数器标准的相关内容。
讨论了避雷器标准规定和计数器标准规范，强调了在放点要求和标准变化方面的重要性。
接着，分析了电气安全措施在避雷器放点计数器中的应用。
结论部分强调了遵循标准的重要性，探讨了标准的作用以及未来发展趋势。
文章指出，遵循标准能够提高设备的稳定性和可靠性，保障电气设备的安全运行。
未来，随着技术的不断更新和要求的提高，避雷器放点计数器标准将会不断完善，以适应新的发展趋势。
通过本文的介绍，读者可以更全面地了解避雷器放点计数器标准的重要性和作用，为电气设备的安全运行提供保障。
【关键词】避雷器、计数器、标准、规定、规范、放点要求、变化、电气安全措施、遵循标准、重要性、作用、未来发展趋势1. 引言1.1 避雷器放点计数器标准避雷器放点计数器标准是指在避雷器的安装位置和计数器的标准规范上的要求。
避雷器标准规定了避雷器的型号、规格、安装高度、接地要求等相关内容，确保避雷器的有效性和安全性。
计数器标准规范了计数器的精准度、读数方式、防水防尘性能等，保证计数器数据的准确性和可靠性。
放点要求是指在安装避雷器和计数器时需要考虑的位置和环境因素，以确保设备的正常运行和安全性。
标准的变化是指随着科技和行业的发展，避雷器放点计数器标准也会不断更新和完善，以适应新技术和新需求。
电气安全措施则是指在避雷器和计数器的安装和使用过程中需要注意的安全问题，包括防火防爆、防触电等方面。
遵循标准的重要性在于可以确保设备的安全可靠运行，提高工作效率，减少安全事故的发生。
标准的作用是规范行业发展，促进技术进步，保护用户利益。
未来发展趋势可能会更加注重智能化、网络化和节能环保等方面的要求，避雷器放点计数器标准也会随之变化和完善。
2. 正文2.1 避雷器标准规定避雷器是防止雷击损坏电气设备的重要装置，而避雷器放点计数器标准则是对避雷器安装和使用过程中的计数器要求进行规范化。
避雷器标准规定主要包括以下几个方面：1. 避雷器的选型标准：包括避雷器的额定电压、击穿电压、额定放电电流等参数，确保避雷器的性能符合标准要求。
接触网氧化锌避雷器检修标准
接触网氧化锌避雷器检修标准
避雷器
（一）检修标准
1、避雷器引线的最大张力不大于50kg。
2、从避雷器应下两根接地线，其中一跟直接接地，另外一根经火花间隙接地。
接地电阻均不大于10Ω。
3、避雷器引线连接牢靠，无烧伤；距接地体距离不小于500mm；
4、避雷器的瓷套管应清洁，不允许有裂纹、破损、釉面剥落（不大于300 mm 2）和放电痕迹。
5、接地连接线与火花间隙外罩不得接触，火花间隙下电极与钢柱表面不碰撞。
6、火花间隙两端应为绝缘状态。
(用万用表或500V兆欧表进行检查)
7、火花间隙要水平安装，倾斜度不超过5Ω；所有红色封漆的螺栓不允许拆动。
8、动作计数器完好，当计数器记录达5次时，需要更换新火花间隙。
9、各部螺栓紧固有油，铁件及接地线无锈蚀。
（二）准备工作
1、人员：5人
2、工具：吊绳、钢刷子、油桶、安全工具、防护工具
3、材料：油漆、黄油、抹布、
（三）检查步骤
1、检查引线连接状态是否良好，张力及距接地体的距离是否符合要求。
2、检查避雷器的瓷套管有无破损、裂纹、釉面剥落和放放电痕迹；清扫避雷器及绝缘子。
4、检查接地线连接是否牢固。
5、火花间隙和计数器状态良好。
6、两根接地线接地电阻是否符合要求。
7、铁件有无锈蚀。
氧化锌避雷器测试仪校验标准
氧化锌避雷器测试仪校验标准一、前言在长期工作电压作用下，氧化锌避雷器阀片会出现老化现象，老化的结果是导致阻性电流和功率损耗的增加，同时阀片受潮等原因也会导致阻性电流和功率损耗增加。
因此通过检测流过氧化锌避雷器阀片的阻性电流和功率损耗，即可反映出氧化锌避雷器的劣化程度。
由于氧化锌阀片具有非线性特征的电阻，在工作电压下流过氧化锌避雷器阀片的电流具有较丰富的谐波分量，主要包括有3、5、7次等奇次波。
因此人们采用了各种方法设计的仪器来测量氧化锌避雷器的阻性电流和有功损耗，其中主要有基波法、三次谐波法、谐波法等。
由于采用的测量方法、原理不尽相同，导致各种氧化锌避雷器测试仪测量结果的可比性较差，因此有必要设计一套氧化锌避雷器测试仪检验标准，依据氧化锌避雷器阀片阻性电流和有功损耗测量的基本原理，对氧化锌避雷器测试仪进行检验，确定其测量误差。
二、设计原理HX022氧化锌避雷器测试仪校验标准采用标准源法，即有该标准器提供输出一个已知阻性电流、容性电流的标准全电流信号，同时也提供输出一个相关的标准电压信号，供给被校验避雷器测试仪测量，其测量值与标准值之差即为被检测仪器的误差。
整体标准由一台笔记本电脑通过USB接口连接到标准器上，实现对检测软件操作和下位机的控制,实现标准信号的产生、计算、显示、保存，通过高精度的D/A转换，将数字信号转换为两路模拟信号，再两路功率放大器，将信号放大(由高精密元件组成),提供电压源和电流源给被检测仪器测量。
产生标准信号的数字模型有两种。
一种数学模型是参照DL/Txxx-200x 《交流无间隙金属氧化锌避雷器阻性电流测试仪通用技术条件》，设计了一种理想的电压、电流信号。
其中电压信号为正弦波电压，f=50Hz，电流信号由阻性基波电流，阻性三次谐波电流和容性电流合成。
u=U m sinωt …..①.I=I R1sinωt+I R3sin(3ωt+π)+I C sin(ωt+π/2) …...②可根据通常U m、I R1、I R3、I C的测量范围，设定其值，通过软件计算可得电压、电流的有效值、峰值以及有功损耗。
氧化锌避雷器测试仪的性能参数
氧化锌避雷器测试仪的性能参数氧化锌避雷器测试仪是一种专门用于检测和测试氧化锌避雷器性能参数的设备。
在实际使用中，氧化锌避雷器测试仪除了能够对氧化锌避雷器进行测试外，还能够对各种类型的避雷器进行测试。
本文主要介绍氧化锌避雷器测试仪的性能参数。
测试仪的电源氧化锌避雷器测试仪的电源一般为市电220V交流电源或者内置电池。
市电供电的测试仪其电源线一般为2.5mm2及以上电线，内置电池的测试仪则需要根据电池的容量选择不同的电缆。
电压测试范围氧化锌避雷器测试仪一般具有多档电压测试范围，不同的测试仪器其测试范围会有所不同。
如果需要测试高压避雷器的话，那么测试仪器的测试范围最好要达到1000kV以上。
而对于普通的氧化锌避雷器而言，一般的测试仪的测试范围为0~300kV。
测试仪的输出电流氧化锌避雷器测试仪的输出电流是检测避雷器电流流过状态转换器时的表观电流。
一般的测试仪器输出电流的范围为0~2000A，如果需要测试更大电流的避雷器，则需要在选择测试仪器时特别注意。
测试仪的精度氧化锌避雷器测试仪的精度是指测试仪器在测量的过程中所存在的误差。
一般的测试仪器在测量时具有很高的精度，能够满足大部分使用需求。
如果对于测试精度要求较高的话，则可以选择更高精度的测试仪器。
测试仪的工作环境要求氧化锌避雷器测试仪通常需要在一定的环境条件下使用。
一般情况下，测试仪器需要在10℃~35℃的温度范围内工作，并且要避免震动、潮湿、阳光直射和电磁干扰等影响测试精度的因素。
结论综上所述，氧化锌避雷器测试仪是一种功能强大的测试设备，能够满足大部分避雷器的测试需求。
在选择测试仪器时，需要特别注意测试仪器的电源、电压测试范围、输出电流、精度以及工作环境要求等方面的性能参数，以确保测试精度和使用效果的稳定和可靠。
避雷器放点计数器标准
避雷器放点计数器标准全文共四篇示例，供读者参考第一篇示例：避雷器是一种重要的电气设备，用于保护设备或建筑物免受雷电击中的危害。
避雷器通过将雷电放电到地面，将其卸去，从而保护设备和建筑物免受损坏。
在实际应用中，避雷器通常被放置在高压电力线、通信线路、建筑物和大型机器设备等易受雷击的地方。
为了确保避雷器的正常工作和有效保护，需要定期检查和维护。
其中一个非常重要的维护步骤是对避雷器的放电计数进行监测和记录。
通过监测避雷器的放点计数，可以及时发现避雷器是否正常工作，是否需要更换，以及是否存在雷电频繁击中的问题。
对避雷器的放点计数进行监测标准化是非常重要的。
避雷器的放点计数应该由专业人员进行监测和记录。
这些人员应该具备相关的电气知识和经验，能够准确地记录避雷器的放点计数，并能够根据记录结果做出相应的判断和处理。
监测避雷器的放点计数需要使用专门的计数器，以确保数据的准确性和可靠性。
避雷器的放点计数监测应该定期进行。
一般来说，避雷器的放点计数监测可以按照每个季度或半年进行一次。
这样可以及时发现避雷器的问题，并及时采取措施进行修理或更换，确保其正常工作和有效保护。
监测避雷器的放点计数还应该结合对避雷器的外观检查。
除了记录避雷器的放点计数外，还应该对避雷器的外观进行检查，确保其没有受到损坏或老化，以及正常维护。
只有综合考虑避雷器的放点计数和外观检查，才能全面了解避雷器的工作状态。
监测避雷器的放点计数的结果应该及时记录和分析。
监测避雷器的放点计数并不只是为了完成一项任务，更重要的是要根据监测结果做出相应的措施。
监测避雷器的放点计数结果应该及时记录和分析，发现问题及时处理，确保避雷器的正常工作和有效保护。
对避雷器放点计数进行监测和标准化是非常重要的。
只有经过专业人员监测、定期检查、结合外观检查，并及时记录和分析结果，才能确保避雷器的正常工作和有效保护。
随着科技的不断发展，监测避雷器的方法和技术也在不断改进和完善，相信未来避雷器的监测和标准化将更加科学、准确和可靠。
LTWI8.13B 氧化锌避雷器用放电计数器检验标准
浙江雷泰电气有限公司氧化锌避雷器用放电计数器检验标准文件编号：LTWI/8.13/JL-B文件版次：01发布日期：2008-09-05持有人编号：指示：GCWI/8.13/JL-B版号：01氧化锌避雷器用放电计数器检验标准页数：共5页第1 页1.0目的控制进厂放电计数器（监测仪）的质量。
2.0适用范围适用于氧化锌避雷器用的放电计数器（也叫放电监测仪）的检验。
3.0引用标准JB2440-91 避雷器、绝缘子、电瓷用原料标准4.0技术要求4.1 计数器应符合本标准的要求，并应按照规定程序批准的图样和工艺文件进行制造。
4.2计数器的指示应清晰，利于观察。
4.3当标称放电电流通过计数器时，计数器两端的残压应不大于3kV（峰值）。
注：如用户有更低残压要求时可与制造厂协商确定。
4.4计数器在波头不小于8μs和波长不小于20μs的冲击波作用下，在表1规定的上、下限电流幅值范围内，以及连续两次冲击时间间隔为1s的情况下均应能可靠动作。
4.5计数器非线性电阻片耐受方波电流、冲击电流和冲击大电流的电流幅值的能力应符合表1规定。
4.6计数器干、湿工频耐受电压应不低于4kV(有效值)。
指示：GCWI/8.13/JL-B版号：01氧化锌避雷器用放电计数器检验标准页数：共5页第2 页4.7计数器应有可靠的密封性能。
4.8计数器的外露金属零件及内部黑色金属零件均应有防腐蚀措施。
5.0试验方法除另有规定，试验应在计数器上进行，试品应是新的、清洁的、干燥的、装配完整的。
并尽可能按实际运行情况安装。
除本标准规定外，测量装置和其准确度应符合GB311.45的要求。
5.1 电流波形的规定试验用4/10、8/20、18/40冲击电流与2000μs方波电流波形及幅值的误差应符合GB7327或GB11032的规定。
5.2标称放电电流下残压试验型式试验时在完整计数器上进行，出厂试验允许只对非线性电阻片进行，其电流幅值为计数器的标称放电电流，残压试验方法。
氧化锌避雷器带电测试仪标准
氧化锌避雷器带电测试仪标准氧化锌避雷器是一种常见的电力安全设备，它的主要功能是将过电流从供电部件引到地面，以防止设备损坏或人员受到电击损伤。
随着氧化锌避雷器的广泛使用，相关的测试仪标准也变得极为重要。
本文将介绍氧化锌避雷器带电测试仪标准。
首先，在使用氧化锌避雷器带电测试仪时，应注意操作安全，以避免受到电击伤害。
其次，要使用正确的测试仪器进行测试，如万用表、接地电阻测试仪等等，以确保测试准确性。
此外，还要检查测试仪器是否有损坏，以确保测试数据的准确性。
接着，检查氧化锌避雷器的安装状况是否正确，以及避雷器的安全性能是否达标。
其次，测试时应遵循传统测试方法，例如将电压增加一定的量，测量避雷器绝缘阻抗，以确定其安全性能是否达标。
在上述安全测试完成后，要进行接地点能量测试，以检查氧化锌避雷器的供电线是否依照规定安装，以及应变件的安装情况是否正确。
其原理是，如果接地点的压降超过限定的电压，则可以推断出线路和应变件安装有问题。
此外，还需要进行放电测试，以确定过电流的放电能力是否符合标准要求。
最后，要进行故障测试，主要是检查氧化锌避雷器在故障状态下是否能够按设计要求放电，以及在故障后是否能够正常恢复。
为了做到这一点，可以使用变压器和电位器测试仪，检查氧化锌避雷器在开路和短路情况下的动作特性，并确定其是否能够正常恢复。
以上是关于氧化锌避雷器带电测试仪标准的介绍。
氧化锌避雷器的使用越来越广泛，因此它的安全性能及其带电测试也越来越重要。
本文详细介绍了氧化锌避雷器的带电测试仪的使用标准，包括安全操作、相关测试仪器的使用、避雷器安装状况的检查、绝缘阻抗测试、接地能量测试、放电测试和故障测试等等，以确保氧化锌避雷器的安全性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江雷泰电气有限公司
氧化锌避雷器用放电计数器检验标准
文件编号：LTWI/8.13/JL-B
文件版次：01
发布日期：2008-09-05
持有人编号：
指示：GCWI/8.13/JL-B
版号：01
氧化锌避雷器用放电计数器检验标准页数：共5页第1 页1.0目的
控制进厂放电计数器（监测仪）的质量。
2.0适用范围
适用于氧化锌避雷器用的放电计数器（也叫放电监测仪）的检验。
3.0引用标准
JB2440-91 避雷器、绝缘子、电瓷用原料标准
4.0技术要求
4.1 计数器应符合本标准的要求，并应按照规定程序批准的图样和工艺文件进行制
造。
4.2计数器的指示应清晰，利于观察。
4.3当标称放电电流通过计数器时，计数器两端的残压应不大于3kV（峰值）。
注：如用户有更低残压要求时可与制造厂协商确定。
4.4计数器在波头不小于8μs和波长不小于20μs的冲击波作用下，在表1规定的
上、下限电流幅值范围内，以及连续两次冲击时间间隔为1s的情况下均应能可靠动作。
4.5计数器非线性电阻片耐受方波电流、冲击电流和冲击大电流的电流幅值的能力
应符合表1规定。
4.6计数器干、湿工频耐受电压应不低于4kV(有效值)。
指示：GCWI/8.13/JL-B
版号：01
氧化锌避雷器用放电计数器检验标准页数：共5页第2 页4.7计数器应有可靠的密封性能。
4.8计数器的外露金属零件及内部黑色金属零件均应有防腐蚀措施。
5.0试验方法
除另有规定，试验应在计数器上进行，试品应是新的、清洁的、干燥的、装配完整的。
并尽可能按实际运行情况安装。
除本标准规定外，测量装置和其准确度应符合GB311.45的要求。
5.1 电流波形的规定
试验用4/10、8/20、18/40冲击电流与2000μs方波电流波形及幅值的误差应符合GB7327或GB11032的规定。
5.2标称放电电流下残压试验
型式试验时在完整计数器上进行，出厂试验允许只对非线性电阻片进行，其电流幅值为计数器的标称放电电流，残压试验方法。
5.3计数器的动作性能试验
试验采用波形8/20的冲击电流，用表1所规定的电流幅值通过计数器。
5.3.1下限动作电流下的动作性能试验
出厂试验时，计数器应通过动作电流下限值正负极性各5次；型式试验时，计数器应通过动作电流下限值正负极性各10次；同一极性每相邻两次试验的时间间隔为1s，计数器每次均应能准确地作出指示。
5.3.2上限动作电流下的动作性能试验
抽样试验时，试品数量按每批产品的3%抽取，但最低不得少于3只，每只产品应通过动作电流上限值正负极性各1次；型式试验时，计数器应通过动作电流上限值正负极性各10次；每相邻两次试验的时间间隔为50～60s，每3次试验后冷却到室温，计数器每次均能准确地作出指示。
抽样试验中，如果试品中有1只不合格，则该批产品转为逐个试验，在逐个试验中，如果仍发现有1只产品不合格时，则本产品转为逐个试验的时间值历时1个月，在此期间，如不再出现不合格产品时，方可转为抽样试验，否则应再延长1个月，余类推。
5.4计数器的外绝缘工频耐压试验
本试验应在干、湿状态下进行。
试验时，应移去计数器内部的零件，施加按本标准第5.6条规定的电压幅值，试验方法应符合GB311.2～311.4中的规定。
5.5计数器的密封试验
指示：GCWI/8.13/JL-B
版号：01
氧化锌避雷器用放电计数器检验标准页数：共5页第3 页将计数器浸入高于环境温度30～40℃的热水中，出厂试验保持5min，型式试验保持10min，若无连续不断的气泡从内部逸出或无明显的漏气现象，则认为密封合格。
也可用其它有效方法进行此项试验。
6.0检验规则
6.1 总则
计数器应由制造厂质量检查部门进行检验，制造厂应保证全部出厂产品符合本标准的要求，用户有权按本标准的规定对计数器进行验收。
计数器的检验分出厂试验、抽样试验、型式试验和验收试验四种，其试验方法符合本标准的规定。
6.2 出厂试验
出厂的计数器应按表2的规定进行检查，如果计数器有不满足表中所规定的任何一项要求时，则此计数器认为不合格。
6.3 抽样试验
为了控制产品质量，制造厂检查部门必须定期或按批进行抽样试验，其项目与方法见表3规定。
6.4 型式试验
新产品投产前，必须进行全部项目的型式试验，型式试验通过后无需重做，但在整个系列产品停产1年以上或者在产品的结构、材料、制造工艺的改变影响产品性能时，必须对有关部分项目或全部型式试验项目进行试验。
计数器型式试验项目及方法见表4规定。
指示：GCWI/8.13/JL-B
版号：01
氧化锌避雷器用放电计数器检验标准页数：共5页第4 页
6.5 验收试验
当需方要求验收试验时，应按供货计数器数量抽取大于立方根的最小整数进行下列试验。
6.5.1 外观及外型检查
检查外观、外型、铭牌及其附件有无缺少或损坏。
6.5.2计数器的动作性能试验动作电流上、下限值的动作性能试验按本标准第 5.3.1
条及第5.3.2条规定中的出厂试验要求进行试验。
7.0标志、包装、运输、保管及保修期
7.1 标志
每只计数器应有明显的位置固定铭牌。
铭牌上应清晰地标注如下。
a.制造厂名及商标；
b.计数器名称及型号；
c.出厂日期与编号；
d.标称放电电流、方波电流值（当型号上不能反映时，标明）。
7.2包装
计数器的包装必须保证在运输中不因包装不良而损坏，在包装箱上应标明。
a.产品名称、型号及制造厂名；
b.发货单位及详细地址；
c.产品净重、毛重、体积等；
d.“小心轻放”“向上”“易碎”等字样和标记，字样和标记应符合GB191要
求。
指示：GCWI/8.13/JL-B
版号：01
氧化锌避雷器用放电计数器检验标准页数：共5页第5 页
7.3随产品提供的技术文件
a.装箱单；
b.产品合格证
c.使用说明书（每组计数器附1份）。
7.4运输和保管
产品运输、装卸和保管应遵守8.2条d项的要求。
如产品对运输、装卸和保管有其它特殊要求时，制造厂应在包装箱上明确标志。
7.5保修期
在用户遵守制造厂规定的运输、保管和使用规则的条件下，从制造厂发货日期起，在两年内产品因质量不良而发生损坏，或不能正常运行时，制造厂应无偿地为用户修理或更换。
