螺纹插装阀的安装

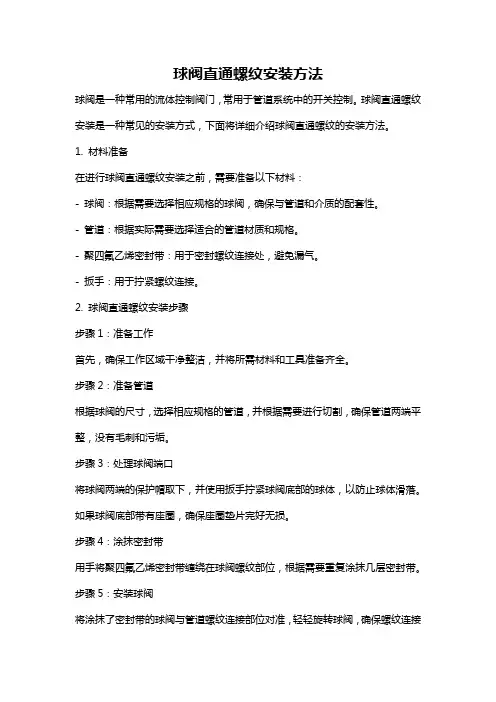

球阀直通螺纹安装方法
球阀直通螺纹安装方法球阀是一种常用的流体控制阀门，常用于管道系统中的开关控制。
球阀直通螺纹安装是一种常见的安装方式，下面将详细介绍球阀直通螺纹的安装方法。
1. 材料准备在进行球阀直通螺纹安装之前，需要准备以下材料：- 球阀：根据需要选择相应规格的球阀，确保与管道和介质的配套性。
- 管道：根据实际需要选择适合的管道材质和规格。
- 聚四氟乙烯密封带：用于密封螺纹连接处，避免漏气。
- 扳手：用于拧紧螺纹连接。
2. 球阀直通螺纹安装步骤步骤1：准备工作首先，确保工作区域干净整洁，并将所需材料和工具准备齐全。
步骤2：准备管道根据球阀的尺寸，选择相应规格的管道，并根据需要进行切割，确保管道两端平整，没有毛刺和污垢。
步骤3：处理球阀端口将球阀两端的保护帽取下，并使用扳手拧紧球阀底部的球体，以防止球体滑落。
如果球阀底部带有座圈，确保座圈垫片完好无损。
步骤4：涂抹密封带用手将聚四氟乙烯密封带缠绕在球阀螺纹部位，根据需要重复涂抹几层密封带。
步骤5：安装球阀将涂抹了密封带的球阀与管道螺纹连接部位对准，轻轻旋转球阀，确保螺纹连接均匀插入。
然后，使用扳手逆时针拧紧球阀与管道的螺纹连接。
步骤6：调整位置根据实际需要，调整球阀的位置，确保球阀的开关方向与管道的流动方向一致。
步骤7：测试安装完成后，打开管道供水，检查球阀的密封性能和开关情况。
检查球阀是否漏水、是否能顺畅开启和关闭等，确保球阀的正常运行。
注意事项在进行球阀直通螺纹安装时，需要注意以下事项：1. 选择适合管道和介质的球阀，确保其耐压性能和密封性能；2. 球阀的螺纹连接处应涂抹密封带，以确保螺纹连接的密封性；3. 在拧紧螺纹时，避免使用过大的力量，以免损坏球阀或导致螺纹连接失效；4. 安装完成后，务必检查球阀的开关性能和密封性能，确保其正常运行。
以上就是球阀直通螺纹安装的详细步骤和注意事项。
在进行安装之前，请确保对球阀安装方法和相关安全注意事项有充分了解，若有需要，可请专业人士进行安装。

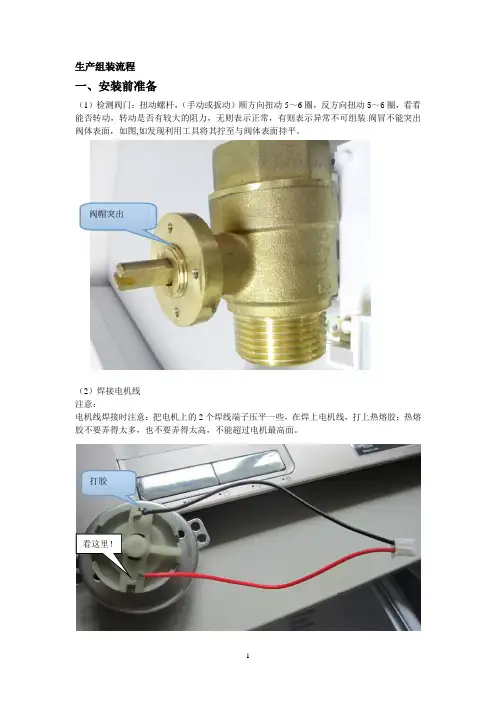

完整版阀门组装流程
红外线接头有线序，安装时需要注意，图中：红外线有红边的一头在左边；
红外线处的螺丝(ST2.9*8)：
4）、电机安装位置，如图：
电机处需要的螺丝（ST2.9*6）
5）将密封圈安装上
6）安装485线 把线从里面经过密封圈穿出
7）安装天线
将天线插在后壳上面的孔里
用M3*6的螺丝连接无线模块线
生产组装流程
一、安装前准备
（1）检测阀门：扭动螺杆，（手动或扳动）顺方向扭动5～6圈，反方向扭动5～6圈，看看能否转动，转动是否有较大的阻力，无则表示正常，有则表示异常不可组装.阀冒不能突出阀体表面，如图,如发现利用工具将其拧至与阀体表面持平。
（2）焊接电机线
注意：
电机线焊接时注意：把电机上的2个焊线端子压平一些，在焊上电机线，打上热熔胶；热熔胶不要弄得太多，也不要弄得太高，不能超过电机最高面。
（3）利用工装检测光电开关是否合格，如不合格不可组装
（4）1焊接无线模块线
将无线模块线焊接在无线模块上,如图所示
5）把贴膜贴在阀门前盖上
二、组装流程
组装步骤
1）、阀门要朝着一个方向，阀与方盒底座安装图，如下图所示：
阀门处需要螺丝（M3*8），个数为四个。
2）、定位圆片安装（定位圆片有正反面：光滑面为正面，粗糙面为反面），如点击“基本配置”里面的“串口配置”设置并保存
8）安装电源线
从后壳内插进，从后面用螺母固定死
9）连接无线模块
10）电机加电机延长线，然后连接电路板
11）将电路板安装在阀门底座上，把电机延长线塞入电池盒（注意！将电路板插到底，电路板后面不可出现压线情况）
12）连接电源线、光电开关线、485线
正确安装螺纹阀门的指南说明书
N O T F O R U S E O N H A Z A R D O U S O R C O R R O S I V E F L U I D SMarch 2009 / BULLETIN 30-11To ensure peak performance, solenoid valves must be selected and applied correctly; however, proper installation procedures are equally important. The following instructions list the essential points for correct installation.An exploded view of a typical solenoid valve is illustrated on page 4 in Figures 5, 5A, and 6.Position — All standard solenoid valves may be mounted horizontal, on its side or in a vertical line with the exception of the following: B33*, OB33*, XWG, XUP, XRN, XRM and XPO series. These valves MUST be installed in horizontal lines with the coil housing no more than 45° from vertical, see table on page 2. The direction of flow is indicated by an arrow or the word IN on the inlet of the valve body. For heat pump applications, valve types C(M)E and C(M)B are typically installed with the directional arrow pointing toward the outdoor coil. Or, the IN connection toward the indoor coil.NOTE: Solenoid valves having a type number starting with the letter “X” are Special Solenoid Valves (non-standard). Contact Sporlan if valve mounting is in question.SOLDER CONNECTIONSBecause of possible damage to valve components due to the high temperatures of soldering and brazing, “B” Series Solenoid Valves with brass connections are shipped handtight to facilitate disassembly. It is necessary to completely disassemble these valves before any heat is applied to the valve body. The following steps outline recommended procedures when installing these valves.Soldering Precautions — Solder connections on Sporlan Solenoid Valves are either copper or brass. Any of the commonly used types of solder are satisfactory with these materials. Regardless of the type of solder used, it is important to avoid overheating the valve.The tip of the soldering torch should be large enough to avoid prolonged heating of the connection during the soldering operation.Overheating can also be minimized by directing the flame away from the valve body.Type A3S1, S4S1, S6S1, S7S11. Remove the coil assembly.2. Locate the word IN or the directional arrow on the valve body.3. Place the valve in the line, in the proper direction of flow, and solder.4. Replace the coil assembly and tighten coil hex screw.Types B6, B9, B10, B14, B19, B25 Series (Brass Connections)1. Remove the coil assembly, enclosing tube and nut, all internal parts, and manual lift stem assembly.2. Locate the word IN or the directional arrow on the valve body.3. Place the valve in the line in the proper direction of flow and solder.4. Re-assemble as follows, see Figures 1, 5, and 5A:a. Place the seat disc into the valve body with the smaller diameter end facing up.b. Place the enclosing tube gasket onto the valve body above the threads.c. Hold the plunger with one hand so that the pointed end is resting in the pilot port of the disk. Make sure the small spring is in place on the top of the plunger. (NOTE: Does not apply to normally open and rapid cycle series.)d. With the other hand, place the enclosing tube over the plunger, making sure the enclosing tube gasket is in position.e. Replace the enclosing tube locknut and tighten. (See recommended torque in the table on page 2.) Do not over tighten.f. Replace manual lift stem. Tighten lift stem assembly and seal cap.g. Replace the coil assembly. (NOTE: For normally open and rapid cycle valves replace spacer and spacer cup with coil assembly.)NOTE: Excessive tightening of the enclosing tube locknut can damage the valve body bore. Please observe the torques listed on page 2.Types: All E Series (Extended Copper Connections)Brazed into the line without disassembly because the valve contains extended connections. Use caution by placing a wet cloth or chill block on the extensions at the body to prevent excessive overheating. Follow Type A3S1 installation instructions.(if required)n l l a t i o n a n d i c i n g I n s t r u c t i o n s© C opyright 2009 by S porlan V alVe D iViSion - p arker h annifin , W aShington , M iSSourib ulletin 30-11, M arCh 2009 S uperSeDeS b ulletin 30-11, J anuary 2007 anD all prior publiCationS .n The molded MKC-1 coil fits the E2, A3, E3, W3, S4, E5, B6, E6, S6, W6, S7, E35, R183, R184 and R246 series normally closed solenoid valves.n The OMKC-1 coil fits the OE35 series and the XWG, XUP and XXF series rapid cycle solenoid valves.n The MKC-2 coil fits the B9, E9, B10, E10, B14, E14, W14, B19, E19, W19, B25, E25, W25, B33*, E33*, E34*, E42 series normally closed solenoid valves and the 180 solenoid pilot control...and all solenoid valves in the field that are equipped with the old style KC-2 coil.n When changing from the old KC model coils to the current MKC molded model coils, discard the coil housing, coil housing bottom plate, two coil sleeves (not used with KC-1 coil) AND THE SPACER.n The OMKC-2 coil fits the OB9, OE9, OB10, OE10, OB14, OE14, OB19, OE19, OB25, OE25, OB33*, OE33*, OE34*, OE42 series normally open solenoid valves and the XRN, XRM, XPO series rapid cycle solenoid valves.n Other Sporlan products using a molded coil are as follows: MKC-1 — B5D, 8D, 12D, 16D, 10G, SORIT, SORIT-PI, SHGB(E)-8.MKC-2 — DDR-20, SHGB(E)-15, OLDR-15, OLDR-16 and OLDR-20.OMKC-2 — LDR-15, LDR-16, LDR-20, XTM and XTO.* E34, B33, and E33 are obsolete.* OE34, OB33, and OE33 are obsolete.Page 2 / BULLETIN 30-11RECOMMENDED TORQUE (ft.–lbs.)1Valves with mounting holes use a #8-32 screw torqued not more than 15 in.-lb. Note: Standard torque charts do not apply. 2Coil housing to be no more than 45° from the vertical. 3Coil housing must not be below horizontal. 4Do not over tighten the enclosing tube locknut. Damage to the enclosing tube assembly could result from over tightening.Note:For installation and service instructions on Three-Way Heat Reclaim Valves Type 8D, 12D & 16D, request Form SD-114.BULLETIN 30-11 / Page 3Wiring — Check the electrical specifications of the coil to be sure they correspond to the available electrical service.The 1/2” BX conduit connection or junction box on the coil may be rotated to any position by loosening the coil hexscrew. Solenoid valves with four-wire dual voltage coils have a wiring diagram decal, Figure 3, on the coil housing or bracket. This illustrates which wires to connect for either 120, 208 or 240 volt operation. Wiring and fusing (when used) must comply with prevailing local and national wiring codes and ordinances.Current Valves — A surge protector is each solenoid valve with a 115 volt DC coil. The surge protector is necessary to absorb the high counter-voltage generated when the circuit is broken, thereby protecting the electrical contacts of the thermostat. It should be wired as shown in Figure 4. SERVICING INSTRUCTIONSCAUTION — Dangerous hydraulic pressures may develop if a hand valve is installed in the liquid line ahead of the solenoid valve and the hand valve is closed while the solenoid valve is closed. This may cause extrusion of the teflon seat in the disc. Extrusion may cause the valve to fail to open, fail to close and/or have excessive seat leakage. Also the line between these two valves should be pumped down completely before disassembling the solenoid valve for service.NOTE: The optional manual lift stem is designed to prevent damage to the disc. If the stem is turned in too far, the threads become disengaged. These threads can be re-engaged by applying slight outward force while turning counterclockwise. A thread stop is provided to prevent the stem from backing all the way out of the assembly. Back the stem to the stop and replace the seal cap when service is complete.TYPICAL MALFUNCTIONSThere are only three possible malfunctions: 1. Coil burnout. 2. Failure to open. 3. Failure to close. Each is discussed.1. COIL BURNOUTCoil burnouts are extremely rare unless caused by one of the following: 1. I mproper electrical characteristics. 2. C ontinuous over-voltage, more than 10%.3. Under-voltage of more than 15%. This applies only if the operating conditions are such that the reduced MOPD causes stalling of the plunger, which results in excessive current draw.4. Incomplete magnetic circuit due to the omission of parts such as: coil housing, coil sleeves, coil spring, coil housing bottom plate or plunger on the KC model coil and coil yoke, coil backplate or plunger on the MKC molded model coils.5. M echanical interference with plunger movement which may be caused by a deformed enclosing tube.6. Voltage spike.7. Valve ambient exceeds 120°F.8. Fluid or gas temperatures greater than 240°F, while the valve ambient is 120°F.2. FAILURE TO OPEN (Normally Closed Types) 1. Coil burned out or an open circuit to coil connections. 2. I mproper electrical characteristics.3. I n pilot operated valves, dirt, scale or sludge may preventthe piston, disc or diaphragm from lifting. This could also be caused by a deformed body.4. High differential pressure that exceeds the MOPD rating of thevalve.5. Diameter reduction of synthetic seating material in pilot portbecause of high temperatures and/or pressures, or severe pulsations. Contact Sporlan Valve, Washington, MO.The problem of dirt can be avoided by installing a Sporlan Catch-AIl ® Filter-Drier upstream from the solenoid valve. The Catch-AII ® Filter-Drier will retain much smaller particles than a conventional strainer.Use a Sporlan strainer for water applications upstream of every industrial solenoid valve.3. FAILURE TO CLOSE1. Valve is oversized. Pilot operated valves may fail to close dueto low pressure drop.2. In pilot operated valves, dirt, scale or sludge may prevent thepiston, disc or diaphragm from closing. This could also be caused by a deformed body.3. Held open by the manual lift stem.4. In pilot operated valves only, a damaged pilot port may preventclosing.5. A floating disc due to severe discharge pulses, contact SporlanValve, Washington, MO.6. Have voltage feedback to the coil after the coil de-energizes.MISCELLANEOUS1. Liquid Hammer — Industrial solenoid valves, or other liquid line valves, may cause liquid hammer when installed on liquid lines with high liquid velocities. If this occurs, it can be minimized by the use of larger pipes, (i.e. lower velocities), or a standpipe installed in the piping near the solenoid valve inlet. Commercially available shock absorbers may also be used to reduce this noise. Recommended maximum velocity is approximately 300 fpm.2. AC Hum — This problem may be caused by a loose coil. A loose coil hex screw or coil locknut may cause this problem on the MKC molded model coils.Foreign material between the magnetic top plug and the plunger in t he Types A3, E3, W3, E5, B6, E6, W6, B9, E9, B10, E10, B14, E14, W14, B19, E19, W19, B25, E25, W25, E35 and E42 Series Solenoid valves may cause AC hum also.On water applications, deposits may accumulate in the valve which could cause AC hum. This may be eliminated by cleaning or flushing the valve.3. Leak Testing — Special care should be taken when leak testingvalves with synthetic gaskets. Gasket materials typically have a miniscule permeability. Leak rates of 0.5 oz. per year, depending on the valve size, is acceptable in most cases. Note the sensitivity of electronic leak detectors. Most have the capability of finding a leak smaller than 0.05 oz. per year. Double check small seal leaks with soap bubbles or a halide torch if possible. Do not over tighten the enclosing tube locknut. If a leak occurs, change the gasket and verify the metal surfaces have a clean smooth finish.c06-05c 06-05/v 021c 06-05/v 042t n e r r s e r e p t n e r r u C s e r e p m A t n e r r u C s e r e p m A -d l o H gn i -n I hs u r -d l o H gn i -n I hs u r -d l o H gn i 36.93.41.91.90.49.24.12.02.01.4.106.62.13.31.TRANSFORMER SELECTIONSurge ProtectorThermostatD. C. LinePage 4 / BULLETIN 30-11P rinted in the U.S. of A. 1009。
三个方法教您轻松安装阀门(一)
三个方法教您轻松安装阀门（一）引言：安装阀门是建筑和工程中的一个重要步骤，正确的安装可以确保阀门的正常运行和系统的有效运行。
本文将介绍三种轻松安装阀门的方法，帮助您完成这项任务。
概述：在开始安装阀门之前，需要明确安装位置和系统要求，准备好所需工具和材料。
然后，根据具体的安装方法，按照步骤进行操作。
我们将介绍以下三种方法：方法一：安装法兰连接阀门，方法二：安装螺纹连接阀门，方法三：安装焊接连接阀门。
每种方法都包含了详细的步骤和注意事项。
一、安装法兰连接阀门：1. 确定阀门的安装位置并测量，并选择合适的法兰尺寸。
2. 准备好安装所需材料和工具，如法兰、螺栓、螺母、密封垫片等。
3. 清洁法兰连接表面并在法兰上涂抹适当的密封剂。
4. 将阀门与法兰对齐，插入密封垫片，并使用螺栓和螺母紧固。
5. 检查安装情况，确保阀门与法兰紧密连接，并进行必要的调整。
二、安装螺纹连接阀门：1. 确定阀门的安装位置并测量，并选择适当的螺纹尺寸。
2. 准备好所需的材料和工具，如管道接头、螺纹密封胶等。
3. 清洁阀门和螺纹连接表面，并涂抹螺纹密封胶。
4. 将阀门插入螺纹连接口，并适当旋紧，确保连接牢固。
5. 检查连接情况，确保阀门与管道紧密连接，不出现泄漏。
三、安装焊接连接阀门：1. 确定阀门的安装位置并测量，并选择适当的焊接材料和方法。
2. 准备好所需的焊接材料和工具，如焊接电极、焊接机等。
3. 清洁阀门和连接管道的焊接表面，并进行必要的预热处理。
4. 进行焊接操作，确保焊接口牢固且密封。
5. 进行必要的测试和调整，确保阀门的正常运行和系统的完整性。
总结：通过以上介绍的三种方法，您可以根据安装位置和系统要求选择适当的安装方式。
在进行安装时，要仔细遵循每个步骤，并注意安全和质量。
正确安装阀门可以确保系统的正常运行和使用寿命，提高建筑和工程的效率。
希望本文对您在安装阀门时有所帮助。

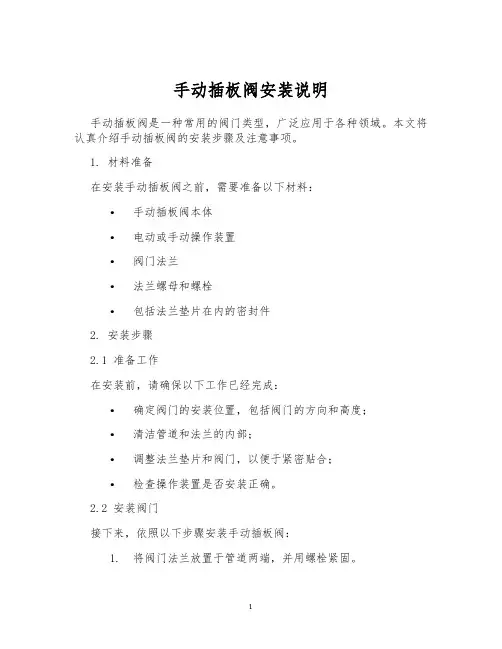

手动插板阀安装说明
手动插板阀安装说明手动插板阀是一种常用的阀门类型，广泛应用于各种领域。
本文将认真介绍手动插板阀的安装步骤及注意事项。
1. 材料准备在安装手动插板阀之前，需要准备以下材料：•手动插板阀本体•电动或手动操作装置•阀门法兰•法兰螺母和螺栓•包括法兰垫片在内的密封件2. 安装步骤2.1 准备工作在安装前，请确保以下工作已经完成：•确定阀门的安装位置，包括阀门的方向和高度；•清洁管道和法兰的内部；•调整法兰垫片和阀门，以便于紧密贴合；•检查操作装置是否安装正确。
2.2 安装阀门接下来，依照以下步骤安装手动插板阀：1.将阀门法兰放置于管道两端，并用螺栓紧固。
注意：为了确保阀门的精准定位，法兰必需安装在正确的位置上。
2.在法兰上放置阀门垫片和插板。
注意：垫片和插板必需完好无损，否则可能会导致泄漏。
3.将法兰和阀门紧密贴合，并用螺母和螺栓将其固定。
注意：在紧固法兰时，要均匀地加压，以避开变形或损坏。
2.3 安装操作装置假如需要安装电动或手动操作装置，请依照以下步骤操作：1.拆除阀门盖板；2.安装操作装置并用螺栓固定；3.连接阀门和操作装置。
3.注意事项在安装手动插板阀时，需要注意以下事项：1.阀门应当安装在垂直位置，以避开显现流体滞留的情况。
2.在安装过程中，不能将阀门用稍大或稍小的法兰来安装。
否则会导致紧固不良或泄漏的情况。
3.在使用之前，必需进行压力测试。
假如测试失败，则必需重新检查密封件及法兰连接，直到测试通过为止。
4.定期维护和清洁阀门，并检查各连接部位是否紧固。
如有其他疑问，请适时联系阀门厂家或相关专业人士。
4. 总结手动插板阀的安装是一个多而杂的流程，需要依照正确的步骤进行。
在安装阀门时，必需重视各连接部位的紧固度和完整性，以保证阀门的稳定运行。
希望本文对您在手动插板阀的安装方面有所帮忙。
插装阀的安装与拆卸
缓冲器以及液控先导阉等，淼主插件通径较大时， 为了改善其动态特性，也可以用较小邋径的插装 件进行两级控铡。控制盖板３是由盖板体、节流螺 塞、先导控制元件及其他附件组成，主要功麓是 固定插装组件１，安装先导控制阀２和沟通阀块内 鲶控裁漓路。控制盖板可以分为方向控制盖板、 压力控制盖板和流蘸控制盖板３大类，警具有２种 以上功能时，称为复合控制盖板。集成阀块４用来 安装插装缝件、控测盖板和茭它控制阕，沟通主 要油路。二通插装阀安装孔的连接尺寸标准为
５７８．８９
５７０．１８
２６．６４
２５．７３
２５．３４
０．６６５５
１５
５６４．３４
５５６．８９
５７６．１９
２５．０８
２４．７５
２５．６１
０．４３２６
２０
５０４．３９
５１６．３３
５０１．６６
２２．４２
２２．９５
２２．３０
０．３４６８
——
Ｒ ２１．２１ ２７．４８ ２５．９０ ２５．１５ ２２．５５
Ｇ ０．０４１７ ０．（）２５８ ０．０２５７ ０．０１７２ ０．０１５４
图５二通插装阀的插装组件阀套的简易拆卸工具 拆卸二通插装阀时应该注意以下几点： （１）先卸压、断电，再拆电线。 （２）在拆卸控制盖板时，如果阀块上没有定 位销孑Ｌ的应该标记其原来的位置，以免出错。 （３）在拆卸的过程中要注意不要划伤阀套内 孔和阀块的插孑Ｌ。 ２．２螺纹插装阀的拆卸 螺纹插装阀的拆卸较为简单，只要用扳手旋
（３）如遇到插装组件的弹簧特别硬时，应先 用长螺钉安装控制盖板，等压到合适的位置时再 换用短螺钉安装。 １．２螺纹插装阀的安装
螺纹插装阀的安装方式是将螺纹直接旋入阀 块的插孔里，安装拆卸简单快捷。螺纹插装阀典 型结构图如图３所示，由阀套、阀芯、阀体、密封 件、控制部件（弹簧座、弹簧、调节螺杆、磁性 体、电磁线圈、弹垫等）等组成。螺纹插装阀有 二通、三通、四通等型式；方向阀有单向阀、液 控单向阀、梭阀、液动换向阀、手动换向阀、电 磁滑阀、电磁球阀等；压力阀有溢流阀、减压阀、 顺序阀、平衡阀、压差溢流阀、负载敏感阀等； 流量阀有节流阀、调速阀、分流集流阀、优先 阀等。
