HD-900多合一气体检测仪说明书

合集下载

复合式多气体检测仪使用说明

复合式多气体检测仪使用说明

垂直方 向检测
h≤1m h≤1m
h > 2m
水平方向检测
h> 0.5m
复合式多气体检测仪

显示屏 开机键
报警扬声器 检测口
1、开机:长按开机键 2、等待开机:待检测仪屏幕显示如左 图所示四种气体检测浓度值时方可进 行检测 3、检测:将检测仪置于需要检测的有 限空间内。
检测内容和方法: (1)分析有限空间内可能存在的气体种类。 (2)进行针对性检测。但应至少检测氧气、可燃气体、硫化氢和一氧 化碳。 (3)有限空间内仍存在未清除的积水、积泥或物料残渣时,应先在有 限空间外利用工具进行充分搅动,使有毒有害气体充分释放。 (4)若受出入口周边区域限制,检测人员可能受到内部涌出气流冲击时, 应佩戴相应的呼吸防护用品。 (5)检测应从出入口开始,沿人员进入有限空间的方向进行。垂直方向 由上至下、水平方向由近至远。检测点的确定应满足以下要求: a) 垂直方向检测的,设置检测点数量不应少于 3 个,上、下检测点距离 有限空间顶部和底部均不应超过 1 m,中间检测点均匀分布,检测点之 间的距离不应超过 8 m; b) 水平方向检测的,设置检测点数量不应少于 2 个,近端点距离有限空 间出入口不应小于 0.5 m,远端点距离有限空间出入口不应小于 2 m。

气体检测仪操作说明书

气体检测仪操作说明书

气体检测仪操作说明书一、说明本操作说明书适用于气体检测仪,用于检测环境中的气体成分及浓度。

通过本说明书的指导,用户将能够正确地操作气体检测仪,获得准确的气体测量结果。

二、安全注意事项1. 在操作之前,请确保仪器完好且无损坏。

如发现任何损坏,请勿继续使用。

2. 使用前,请详细阅读本说明书,并确保理解所有操作步骤。

3. 在操作气体检测仪时,请确保周围环境干燥,避免水或其他液体接触仪器。

4. 使用过程中,请避免产生过大的冲击力或振动,以防损坏仪器。

5. 检测仪不得与高温、火源、易燃或易爆物质接触。

三、操作步骤1. 准备工作a. 确保仪器已经充电或安装好电池。

b. 打开检测仪的电源开关,待指示灯亮起表示仪器已启动。

2. 设置检测参数a. 通过仪器的菜单按钮进入设置界面。

b. 使用仪器提供的按键或旋钮选择相应的检测参数,如气体类型、测量范围等。

c. 确认设置后,保存并退出设置界面。

3. 进行气体检测a. 将仪器的探头放置于待检测的气体区域,确保探头与气体充分接触。

b. 静待几秒钟,待仪器稳定后,观察仪器显示屏上的测量结果。

4. 结束检测并关闭仪器a. 检测完成后,将探头离开气体区域。

b. 关闭仪器的电源开关。

四、维护与保养1. 保持仪器干燥:在使用完毕后,用干净的软布轻轻擦拭仪器表面,确保无水或其他液体残留。

2. 避免仪器受损:在存储或携带仪器时,应放置在防尘盒或防震包中,避免受到冲击、振动或磨损。

3. 定期校准:为了保证测量结果的准确性,建议每三个月进行一次校准操作。

请参考仪器的校准说明书进行操作。

4. 防止仪器过热:长时间使用后,仪器可能会产生高温,请避免将仪器放置在易燃或易热物体上。

五、故障处理1. 无法正常启动:请检查电池电量是否耗尽,若是,请充电或更换电池后再次尝试。

2. 显示屏无法显示:请检查连接是否正常,以及仪器是否处于正确的工作模式。

3. 测量结果异常:请确认仪器是否正确设置了测量参数,并保证仪器与待检测气体充分接触。

气体检测仪使用说明书

气体检测仪使用说明书

W —4合1有毒气体检测仪使用说明书北京达航科贸有限公司BW-4合1有毒气体检测仪使用说明书*本机长期不使用时需要将电池取出,以免电池流液腐蚀机内电子元件。

被测气体检测浓度单位H2S硫化氢(百万分之一)ppmCO二氧化碳(百万分之一)ppm02氧气体积百分比(%)可燃气体A, )爆炸下限百分比(%LEL)B, )甲烷体积百分比(0-5.0% v/v)译者注:大部分可燃气体可用%LEL单位,甲烷使用v/v单位。

代码功能1声音报警2光报警3传感器4按钮5屏幕6电池盖7数据存储器(可选)8别夹代码功能1报警条件2电池3按钮指示4时钟5气体指示条码6数据存储指示(需安装卡)7自动调零8气瓶9自动检测传感器10密码锁11时间(年月日)12报警条件13预留使用如果光线不足,探测仪背景光自动亮10秒钟, 任意按下一个按钮背景会亮。

开 机务必在正常的空气条件下开机,即氧气为20.9%的空气下开机,否则会导致读数出 现偏差按下 ,此时仪器自动打开开始自检,确认传感器、报警灯、蜂鸣器等部件完好有效。

该检测仪的检测是自动完成的, 一般情况下不需要人为调整。

当空气中一种或多种检测气体浓度超过报警值时,检测仪会发出“嘀、嘀”的报警声,屏幕上方的报警灯闪亮,屏幕 上方有HighAlarm (高报警)或 Alarm Low (低报警)显示。

报警类型及其显示方式:声音报警分为快慢音,即急速“嘀嘀”音和慢速“嘀 一嘀”音。

气体报警设置值气体含量超过报警设置值时,仪器报警。

报警类型 适用气体 报警条件低值CO , H2S ,可燃气体周围含量低于设定值STEL 禾口 TWA CO 和 H2S积累值大于STEL 和TWA 设定值低值报警:♦声(慢)光报警 ♦ ALAM 低值超标气体 指示条闪动ALAM 超 标气体指示条闪动♦震动 STEL 报警: ♦ ♦ALARM高值报警:♦声(快)光报警 ♦ ALAM 超标气体指示条闪动♦震动 ALARM声(快)光报警ALAM 超标气体指示条闪动 震动多气体报警:♦ 声(快慢交替)光报警ALAM 超标气体指示条闪动 震动 传感器报警:♦ ♦ 声(慢)光报警 ALAM (多个或单个)气体指示条闪 动 震动ALARMTWALOW"ID 35liiwt *4「8~~s ~~弹JALARMTWA 报警: ♦ ♦ 声(慢)光报警 ALAM 超标气体指示条闪动 震动超范围报警:♦ ♦ 声(快)光报警 ALAM 超标气体指示条闪动 震动低电量报警:♦ 每10秒一次“嘀”闪动 指示灯闪动u?wJ ?D0TWAALARM ITE L0 0ALARM高值CO, H2S,可燃气体周围含量高于设定值混合气体两种或两种以上的气体出现报警条件TWA、STEL及最大值的读取项目表适用气体含义TWA (仅CO 和H2S)以一个8小时的工作日为基础的时间加权值STEL (仅CO 和H2S)以15分钟为基础的加权值MAX (最大值)在工作时间段内的最大值*对氧气而言,最大值既指氧气含量最大的情况,也指最小的情况。

气体分析仪操作说明书

气体分析仪操作说明书

气体分析仪操作说明书一、概述气体分析仪是一种用于检测和分析各种气体成分和浓度的仪器设备。

本操作说明书旨在为用户提供关于气体分析仪的操作方法和注意事项,以确保正确、安全地使用气体分析仪。

二、操作准备1. 确保气体分析仪已经正确连接电源,并处于待机状态。

2. 准备待测气体样品,并将其与气体分析仪连接。

3. 根据待测气体的特性,选择合适的气体分析方法和参数。

三、仪器操作1. 打开电源开关,启动气体分析仪。

等待仪器初始化完成。

2. 在仪器界面上,选择相应的测试模式和参数。

如需要,可以进行校准操作。

3. 将待测气体样品通过适当的接口管道导入气体分析仪中。

4. 等待一段时间,直到仪器完成气体分析,显示结果。

5. 根据分析结果,可以采取相应的措施或调整。

四、注意事项1. 在操作过程中,请注意个人安全,避免接触有毒、易燃或有害气体。

2. 仪器供电部分应该与高压或湿润环境保持一定的距离,以防触电或损坏。

3. 请根据具体的使用环境和要求,选择适当的仪器型号和参数。

4. 遵守使用说明书中的限制和要求,避免超过仪器的工作范围。

5. 长时间不使用时,请将仪器断开电源,并进行适当的清洁和保养。

五、故障排除1. 若气体分析仪出现异常情况或故障,请查阅故障排除部分的说明书,并按照指引进行操作。

2. 如果无法自行解决问题,请联系有关的售后服务部门或生产厂家寻求帮助。

六、维护保养1. 定期清洁气体分析仪的外观,并确保仪器通风良好。

2. 按照说明书中的要求,定期更换仪器消耗品和易损件。

3. 如需长时间存放,应将仪器保持干燥,并避免灰尘及其它物质的沉积。

七、安全注意事项1. 请勿私自维修或改装仪器设备,以免造成故障或安全事故。

2. 对于需要更换的部件,请选择原厂配件或授权服务机构提供的配件,并按照说明书操作进行更换。

八、环境保护请遵守当地的废弃物处理规定,正确处置电池和其他废弃物。

九、总结本操作说明书提供了气体分析仪的操作方法和注意事项。

气体检测仪器操作说明书

气体检测仪器操作说明书

气体检测仪器操作说明书操作说明书一、概述气体检测仪器是一种用于检测和监测环境中气体浓度的设备。

本操作说明书旨在向用户介绍如何正确操作气体检测仪器,以确保准确可靠的气体浓度测量结果。

二、安全注意事项在操作气体检测仪器之前,请务必遵守以下安全注意事项:1. 仪器应由熟悉操作方法的人员操作,提前了解仪器的使用说明。

2. 使用前确保仪器功能正常,并检查是否有损坏或松动的部件。

3. 避免将仪器暴露于高温、湿度过大、有腐蚀性气体的环境中。

4. 操作时应佩戴适当的防护装备,如手套、护目镜等。

5. 若使用中发现任何异常情况,应立即停止使用并联系售后服务。

三、仪器操作流程以下为气体检测仪器的基本操作流程:1. 开始操作前,确保仪器已正确连接电源,并处于工作状态。

2. 检查仪器上显示屏,确认其处于正常工作状态。

3. 根据实际需要选择合适的测量模式,并设置相关参数。

4. 打开待测区域的气阀,允许气体进入仪器。

5. 等待一段时间,直至仪器完成测量过程,并显示出测量结果。

6. 对测量结果进行分析和评估,判断是否达到预定标准或偏离正常范围。

7. 根据实际需要记录测量结果,并进行后续处理。

四、常见故障处理1. 仪器无法开机或无法正常显示- 检查电源连接是否松动或损坏,重新连接或更换电源。

- 如电源正常,可能是仪器内部故障,需联系售后服务。

2. 仪器无法测量气体浓度- 检查传感器是否干净,若有污垢需清洁。

- 检查传感器是否损坏,如有需要更换传感器。

3. 仪器测量结果异常或不稳定- 检查环境是否存在干扰物质,如有需要采取相应措施消除干扰。

- 检查仪器校准是否正确,如需校准,按照校准流程进行操作。

五、养护与维护1. 定期清洁仪器外壳和传感器,避免灰尘和污垢的积聚。

2. 避免将仪器暴露在湿度过大或有腐蚀性气体的环境中,以免损坏仪器。

3. 如长时间不使用仪器,请将其存放在干燥通风的环境中,避免长时间不使用导致零件老化。

六、技术支持与售后服务如在仪器使用过程中遇到任何问题,可随时联系我们的技术支持与售后服务团队。

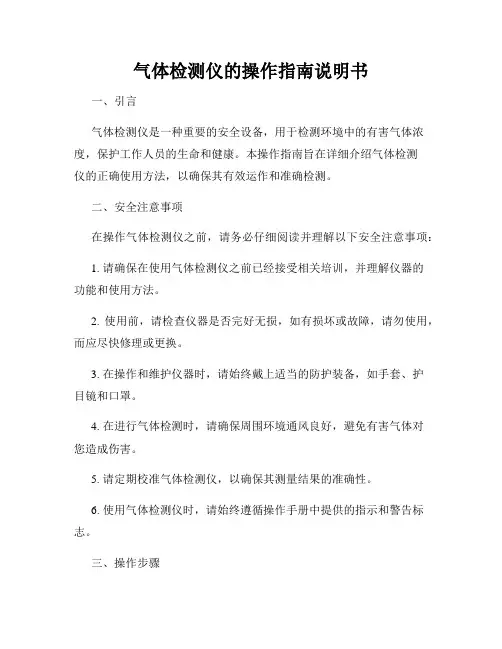

气体检测仪的操作指南说明书

气体检测仪的操作指南说明书

气体检测仪的操作指南说明书一、引言气体检测仪是一种重要的安全设备,用于检测环境中的有害气体浓度,保护工作人员的生命和健康。

本操作指南旨在详细介绍气体检测仪的正确使用方法,以确保其有效运作和准确检测。

二、安全注意事项在操作气体检测仪之前,请务必仔细阅读并理解以下安全注意事项:1. 请确保在使用气体检测仪之前已经接受相关培训,并理解仪器的功能和使用方法。

2. 使用前,请检查仪器是否完好无损,如有损坏或故障,请勿使用,而应尽快修理或更换。

3. 在操作和维护仪器时,请始终戴上适当的防护装备,如手套、护目镜和口罩。

4. 在进行气体检测时,请确保周围环境通风良好,避免有害气体对您造成伤害。

5. 请定期校准气体检测仪,以确保其测量结果的准确性。

6. 使用气体检测仪时,请始终遵循操作手册中提供的指示和警告标志。

三、操作步骤以下是使用气体检测仪的一般操作步骤:1. 准备工作a. 确保气体检测仪已经充电或装入新的电池,并确保电池电量充足。

b. 检查传感器是否清洁无尘,并注意是否存在损坏或老化的状况。

c. 打开仪器,等待其启动并进行自检。

2. 设置参数a. 根据需要选择适当的气体检测模式,比如单一气体检测或多气体检测。

b. 根据环境和气体类型,设置合适的报警阈值。

c. 如需进行进一步的设置,按照仪器操作手册进行操作。

3. 进行检测a. 如果需要,将气体检测仪放置在所需位置,并确保其与被测气体接触。

b. 如果需要进行移动式检测,请保持仪器稳定并避免碰撞。

c. 等待一段时间,直到仪器稳定并显示测量结果。

4. 结果分析a. 根据仪器显示的结果,判断气体浓度是否超过设定的报警阈值。

b. 如有报警,请立即采取相应的安全措施,如迅速撤离,戴上适当的防护装备等。

c. 如测量结果异常,请检查仪器状态和环境条件,并进行必要的修理或调整。

5. 记录和报告a. 如有需要,记录测量结果、时间和地点等信息。

b. 按照相关规定提交测量报告,并妥善保存相关记录。

便携式四合一气体检测仪操作说明 四合一气体检测仪操作规程

便携式四合一气体检测仪操作说明 四合一气体检测仪操作规程

便携式四合一气体检测仪操作说明四合一气体检测仪操作规程便携式四合一气体检测仪操作规程范围本规程规定了设备启动前,对罐内气体实施检测,四合一气体检测仪的检查准备,检测操作步骤及安全注意事项。

本规程适用于机械便携式四合一气体检测仪操作规程范围本规程规定了设备启动前,对罐内气体实施检测,四合一气体检测仪的检查准备,检测操作步骤及安全注意事项。

本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件可燃气体检测报警器使用规范四合一气体检测仪检测前的检查准备检查电池电量是否充分(3.3V以上),不充分适时充电;检查进气口气滤有无杂物堵住,堵住需清理干净或更换;操作步骤:开机操作:按[MODE]键并保持1秒,LCD显示“on”,LED亮,峰鸣器响一声,仪器开机;显示版本号,同时进行预热和自检。

预热和自检完成致10秒倒计时结束,仪器进入检测模式,确认仪器运行正常。

确认的确在抽新鲜空气,确认氧气指示计的指示值的确为20.9%。

将取样管端部插入测试点中,待测试值变化稳定后,读数并记录。

从测试点中拿出取样管,置于空气中,待LED显示值回复到空气中状态后,再进行下一测试点测试。

关机操作:按住按键不放,LCD显示5秒倒计时,倒计时结束后LCD显示“off”,随后仪器无显示,仪器关机。

注意事项:仪器更换电池或简单维护和修理时应在安全场所进行。

传感器和仪器要注意防水和杂质。

仪器长期不工作时,应关机,置于干燥、无尘、符合储存温度的环境中。

调整好的仪器不要随便打开盖。

硫化氢气体检测报警仪操作规程范围本标准规定了设备启动前,对罐内气体实施检测,硫化氢检测仪的检查准备,检测操作步骤及安全注意事项。

本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。

规范性引用文件《COWS施工手册》硫化氢检测仪检测前的检查准备检查电池电量是否充分,不充分更换;检查进气口不被杂物堵住,堵住清理干净;操作步骤:开机操作确认电池已经装入仪器,按住按键3秒,LCD显示“on”,红色LED亮,蜂鸣器响一声,振动器振动,仪器开机。

HD-P900有毒有害气体检测仪说明书

HD-P900有毒有害气体检测仪说明书

IP66
报警方式
声、光、振动工作时间
100 小时(关 泵)
尺寸
205*75*32mm重 量
300g
六、产品用途
A 泄漏检测:设备管道有害气体或可燃气体现 场所泄漏检测报
警,设备管道运行检漏。
B、进入检测:工作人员进入有害物质隔离操作间,进入危险场
所的下水沟、电缆沟或设备内操作时,要检测有害气体或液体蒸
HD-P900 易燃,易爆,有毒,有害气体检测仪由传感器,测量 电路,显示器,报警器,充电电池,抽气泵等组成,从传感器到 电路芯片的选择,每一颗都保证来自原装进口一流品牌,具有精 度高,稳定性好,重复性好等特点,小巧轻便,便于携带,同时 可进行远距离检测,且检测数据准确。当检测到有毒有害气体浓 度值达到仪器设置浓度值时即可发出报警。 四、 产品特点 采用原装进口高精度传感器 液晶点阵显示技术,支持中英文显示界面
气。
C、检修检测:设备检修置换后检测残留有害气体或可燃气体
(蒸气),特别是动火前检测更为重要。
D、应急检测:生产现场出现异常情况或者处理事故时,为了 安全和卫生要对有害气体或液体(蒸气)进行检测。
E、巡回检测:安全卫生检查时,要检测有害气体或可燃气体。 七、注意事项 注意检测仪器的测量浓度范围,各个有毒有害气体检测仪都有 其相对应的检测范围,只有在其测量范围内完成测量,才能保证 仪器准确的进行检测,而长时间超出使用范围进行测量,就会对 传感器进行永久性的破坏,比如检测可燃气体%LEL,如果在超过 100%LEL 的环境中使用,就有可能烧毁传感器。还有就是有毒气 体检测仪,如果长时间在超过其固定浓度下进行使用,也会对传 感器进行破坏。
该仪器按照检测对象可分为两大类,易燃易爆即可燃气体检测 仪;有毒有害即有毒气体检测仪。

气体检测仪使用方法说明书

气体检测仪使用方法说明书

气体检测仪使用方法说明书一、产品概述气体检测仪是一种便携式设备,用于检测和测量环境中的气体浓度。

本使用方法说明书旨在帮助用户正确、安全地操作气体检测仪,确保准确的气体浓度测量结果。

二、安全须知1. 在使用气体检测仪之前,请仔细阅读本说明书,并确保您理解和遵守其中的所有安全操作规范。

2. 在检测之前,确保气体检测仪已经通过校准,并且传感器处于良好工作状态。

3. 不要在易燃、易爆等危险环境中使用气体检测仪,以免发生意外。

4. 避免将气体检测仪暴露在潮湿、高温、低温或强烈光照的环境中,以免对设备性能造成损害。

5. 使用适当的防护手套和眼镜,以避免将气体检测仪直接暴露在有害气体中。

三、操作步骤1. 打开气体检测仪:找到电源开关按钮,按下开关将气体检测仪启动。

2. 预热气体检测仪:根据设备说明书,等待一段时间以使气体检测仪达到工作温度。

3. 设置检测参数:使用设备上的相关按键或旋钮,选择您想要检测的气体种类和测量单位,并根据需要进行其他参数的设置。

4. 检测环境中的气体浓度:将气体检测仪置于待测气体附近,确保气体进入检测仪的进气口。

5. 等待测量结果:等待一段时间,直到气体检测仪显示出稳定的测量结果。

请注意,测量结果可能需要一些时间来稳定,取决于环境中气体浓度的变化情况。

6. 操作完成后,关闭气体检测仪:按下电源开关按钮,将检测仪关闭。

注意,在设备关闭之前,不要将其暴露在有害气体中。

四、维护与保养1. 定期校准气体检测仪,建议至少每半年进行一次校准操作,以确保测量结果的准确性。

2. 清洁设备外壳:使用干净、柔软的布轻轻擦拭设备外壳,确保设备干燥清洁。

3. 定期更换传感器:根据设备说明书或厂商建议,定期更换气体检测仪的传感器。

传感器的老化会影响测量结果的准确性。

4. 存储与运输:在存储和运输气体检测仪时,保持设备处于干燥、清洁和防尘的环境中,并避免强烈震动和碰撞。

五、故障排除1. 气体检测仪无法启动:检查电池电量是否充足,并确保电源开关处于正确的位置。

萨费伊 夸萨 900 系列开路气体检测仪 产品手册说明书

萨费伊 夸萨 900 系列开路气体检测仪 产品手册说明书

Hazardous Locations DemandSuperior Gas Detection!Quasar 900 provides themost reliable gas detectionin all weather conditions!2SafEye Quasar 900 Series Open Path Gas DetectorWhy Open Path Gas Detectors?Spectrex invented the xenon flash lamp design that revolutionized the open-path gas detection market, which, until then, was plagued by false alarms due to the drawbacks of the previous designs. Now, Open path detectors complement the use of individual point detectors, take executive action and offer many significant benefits including:• Wider area coverage• Most likely method to pick up any leak • Very high speed of response • No unrevealed failure modes • Beam block warning• Detector location is less critical • Size of gas hazard indicatedApplications include:• Offshore platforms & FPSOs • Petrochemical plants• Chemical processing plants• Gas filling and distribution terminals • Gas transport and pipelines • Large storage areas & buildings • Perimeter monitoringFrom the Arctic Circle to Middle EasternDeserts40-meter path 70% LEL40% LEL20% LEL 7m wide cloudSafEye Source This scenario shows how the matrix of point type detectors can miss a leak or eventually only see diluted gas levels whereas SafEye 900 Open-Path will, in this case, measure 20% LEL x 7m = 1.4 LEL.m - well above 1 LEL.m alarm level1 LEL meter (1 LEL.m) = a cloud of 5% LEL methane gas that is20 meter wide1 LEL meter (1 LEL.m) = a cloud of 100% LEL methane gas that is1 meter wide Gas leak can be picked up by Open Path Detectors that point detectors miss!SafEye SourceSafEye Source1 LEL Meter1 LEL Meter Gas Cloud 100% LELGas Cloud 5% LEL1m 20m 100m 100m SafEye DetectorSafEye DetectorSafEye DetectorPoint type detectorThe SafEye Quasar 900 Series is the very latest open path IR technology and detects a wide range of hydrocarbon gases – including alkanes (methane to hexane) and ethylene.Path lengths can be up to 660ft (200m). Quasar 900 models can be tailored to protect your high-risk installation.Reliability and performance is key and is assured with SIL2 approval and successful 3rd party FM performance / function testing to FM and EN standards3SafEye Quasar 900 Series Open Path Gas DetectorWe had Factory Mutual (FM) independently test Quasar 900 to recognized worldwide Function and Performance standards for open-path gas detectors (FM6325 andEN60079-29-4). Guess what – we passed with flying colors!(apart from anything else, it costs a lot). Well, its to give you the assurance that what we say about Quasar 900 is true – and in safety, that’s important!IMMUNITY TO FALSE ALARMSQuasar 900 is totally immune to interference from sunlight or any other sources of radiation such as flare stacks, arc welding or lightning.PERFORMANCE IN ALL WEATHERSThe Quasars 900’s high power xenon lamp will compensate for changing weather conditions, including rain, fog, mist, snow and makes it immune to influences from solar radiation, arc-welding, stack flares or vibration from machinery.The optical lenses are thermostacically heated to preventthe formation of ice and build up of snow on the optics even under severe weather conditions. It also eliminates build up of condensation on the lenses.Quasar is rated for operation over a very wide temperature range from -67°F to + 149ºF (-55ºC to + 65ºC) - a truly worldwide productRELIABILITYQuasar 900 is approved to SIL2 (IEC61508), equipped with heated optics and tolerates a very wide temperature range to provide reliable detectionFAILSAFENo unrevealed failures. In normal operation, the output signal is 4 to 20 mA, depending on the measured gas concentration. Sub-4mA signals includes indications for beam blockage(2mA), a fault (1mA). In addition, a continuous self-test of the Quasar 900 will issue a pre-warning signal (3mA) where the detector is still operational but requires some attention – for example when the transmitter or receiver is misaligned or if there is a deposit build-up on the optics. Maintenance without downtime!BUILT-IN DATA LOGGERAn internal data-logger keeps a detailed record of the previous 100 events.GAS LIBRARYThe detectors can be calibrated to methane, propane or ethylene. The calibration selection must be determined when ordering.MINIMUM DETECTABLE LEVELDue to Quasar 900's inherent stability and sensitivity, the minimum detectable level is 0.15 LEL.mSIMPLE TO ALIGN AND COMMISSIONOne person can easily align and commission the system without the need for special training or skills. After an initial coarse adjustment by eye, a telescope is fitted allowing fine adjustment to optimized the adjustment for maximum signal strength.Don’t just take our word for it!Why do we do this?5SafEye Quasar 900 Series Open Path Gas DetectorComplete Access in the Field or Safe AreaThe unique, intrinsically safe approved connection port on the Quasar 900 receiver allows simple connection of various types of handheld unit that will communicate with Quasar 900 in the hazardous event log, perform diagnostic functions, in conjunction with Spectrex software.Two options are available, both able to connect to the intrinsically safe approved connection port on the Quasar 900 receiver.- HART handheld- RS485 handheldFor work in a safe area / workshop, other options are available, still connected via the I.S. port. for your convenience.These take the form of cable harnesses to connect with your own6SafEye Quasar 900 Series Open Path Gas DetectorGENERAL SPECIFICATIONSDetection Range Model 901 902 903 904Feet 23-6650-132 115-330265-660Meters 7-2015-4035-10080-200 Detected Gas C1-C8Response Time 3 sec.0-8 LEL.m ethyleneSpectral Response 2.0 - 3.0µmDisplacement/Misalignment ±0.5°ToleranceDrift ±7.5% of the reading or ±4% of the full scale (whichever is greater)Minimum Detectable Level 0.15 LEL.mTemperature Range –67°F (–55°C) to 149°F (65°C)Humidity Up to 95% non-condensing (withstands up to 100% RH for short periods)Heated Optics To eliminate condensation and icing on the windowWarranty Safety system – 3 yearsELECTRICAL SPECIFICATIONSPower Supply24VDC nominal (18-32 VDC)Power Consumption Detector: 250mA (300mA Peak)(peak includes heated optics)Source: 250mA (300mA Peak)Warm Up Time30 sec for transmitter and receiverElectrical Connection (specify) 2 x 3/4" – 14NPT conduitsor 2 x M25 x 1.5mm ISOElectrical Input Protection per MIL-STD-1275BElectromagnetic Compatibility EMI/RFI protected per EN50270OUTPUTS – INTERFACES0-20mA Current OutputGas reading 4-20mA Obscuration/beam block 2mANormal, zero reading 4mA Zero calibration mode 1mAMaintenance call 3mA Fault 0mAMisalignment 2.5mARS-485 Interface – Modbus The RS-485 input/output provides complete data information to a PC and receives control Compatible commands from the PC or handheld unitHART HART communications on 0-20mA analog current (FSK) – used for maintenance and assetmanagementVisual Status Indicator 3 color LED: Green – Power on, Yellow – Fault, Red – AlarmMECHANICAL SPECIFICATIONSHazardous Area Approval ATEX&IECEx Ex II 2(2)G DEx db eb ib [ib Gb] IIB + H2 T4 GbEx tb IIIC T135°C DbTa = –55°C to +65°CFM/FMC Class I Div 1 Groups B, C and DClass II,III Div 1 Groups E, F and GTR CU/EAC 1Ex d e ib [ib Gb] IIB + H2 T4 Gb XEx tb IIIC T135°C Db XInmetro Ex db eb ib [ib Gb] IIB_H2 T4 GbEx tb IIIC T135°C DbPerformance Approved per FM6325 and tested by FM per EN60079-29-4Reliability SIL2 per IEC61508 (TUV)stainless steel 316L.Dimensions Detector/Source 10.5 x 5.1 x 5.1 inch (267 x 130 x 130mm)Tilt Mount 4.7 x 4.7 x 5.5 inch (120 x 120 x 158mm)Weight Detector/Source 11lb (5kg)Tilt Mount 4.2lb (1.9kg)Water and Dust Tight IP66 and IP68NEMA 250 6PEnvironmental Meets MIL-STD-810C for Humidity, Salt and Fog, Vibration, Mechanical Shock, High and LowTemperatureACCESSORIESTilt Mount P/N 888270 HART Hand-Held Diagnostic Unit P/N 888810Wall Mount P/N 799255 HART Harness Kit P/N 888815U-Bolt/Pole Mount (4-5 inch)P/N 799225 USB/RS485 Harness Converter Kit P/N 794079Weather Cover P/N 888263 U-Bolt/Pole Mount (2-3 inch)P/N 888140Commissioning Kit P/N 8882477SafEye Quasar 900 Series Open Path Gas Detector AccessoriesCommunication, Diagnostics, Set-upCommissioning, maintenance and diagnostics tools for the Quasar 900 Series, which providesIf, instead, user wishes to use their own HART handheld or PC / laptop in safe area, we offer:HART HARNESS KIT P/N 888815For standard HART Hand-Held (I.S.) to connect between the Hand-Held and the I.S. Port on 900, including a harness.USB RS485 HARNESS CONVERTER KIT P/N 794079With RS485/USB converter, kit is used with Spectrex Host software, enables the user to connect to any available PC or laptop. For use in safe area only. Connects, for convenience, to connection port on 900 or RS485 terminals COMMISSIONING KIT P/N 888247P/N 888355-2The Commissioning/Alignment Kit is required forcommissioning and maintenance checks.Only one kit is required per site, Includes: AlignmentTelescope, Magnetic Mode Selector, Function CheckThe Duct Mount allows gas detection in areas wherethe monitored area does not allow installation of thegas detection system inside the area.Filters (2) and set of Socket keys for access to unitsWEATHER COVER, STAINLESS STEEL P/N 888263TILT MOUNT P/N 888270POLE MOUNT (U-Bolt, 4–5 inch) P/N 799225HART HAND-HELD DIAGNOSTIC UNIT P/N 888810and connects to I.S. port on 900.Duct Mount8How to choose your newQuasar 900SafEye Quasar 900 Series Open Path Gas DetectorModel =Receiver + Transmitter Installation Distance 901QR-X-11X + QT-X-11X 23-66 ft / 7-20m 902QR-X-11X + QT-X-21X 50-132 ft / 15-40m 903QR-X-11X + QT-X-31X 115-330 ft / 35-100m 904QR-X-11X+QT-X-41X265-660 ft / 80-200mQuasar 900 Part numbersQR - X -C: ATEX F: FMB: Inmetro R: TR CUC: ATEX F: FMB: Inmetro R: TR CUC: ATEX F: FMB: Inmetro R: TR CURECEIVERX1: M252: ¾" NPT11QT - X -- X -TRANSMITTERXXX1: M252: ¾" NPT1: M252: ¾" NPTO: No G: Yes1: M e thane 2: Propane 3: Ethylene1XX90X1: 7-20m: Short Range2: 15-40m: Medium Range 13: 35-100m: Medium Range 24: 80-200m: Long Range1: 7÷20m: (23÷66ft)2: 15÷40m: (50÷132ft)3: 35÷100m: (115÷330ft)4:80÷200m: (256÷660ft)Q -900, F e b r u a r y 2020 (A c )Headquarters: 6021 Innovation Blvd , Shakopee , MN 55379, USA Tel: 973 239-8398E-mail:******************************|。

气体检测仪使用说明书

气体检测仪使用说明书

目录1.产品概述..................................................................................................................... 错误!未定义书签。

2.技术指标.. (2)3.安装说明 (3)3.1 安装结构图 (3)3.2 安装位置 (3)3.3 安装方法 (3)3.3.1墙壁式安装 (4)3.3.2管装式安装 (4)4.标定说明..................................................................................................................... 错误!未定义书签。

5.使用注意事项.. (4)6.常见故障及维修 (5)7.质量保证..................................................................................................................... 错误!未定义书签。

8.责任限定..................................................................................................................... 错误!未定义书签。

备注:............................................................................................................................... 错误!未定义书签。

2. 产品特点● LCD液晶屏幕,可实时显示检测器的浓度、状态;●使用数字信号传输,可靠性高;●可通过计算机实现本地监控及远程监控,检测器运行状态数据可永久储存;●使用485通讯协议,可靠性高;●隔爆式设计适用于危险条件1、2区;●防水、防尘的结构设计;3.技术参数表1 技术指标表4.安装说明4.1安装结构图图1 气体检测仪外形结构4.2 安装位置●气体检测仪与释放源的距离室外不宜大于2 m ,室内不宜大于1 m ;室内7.5米半径内至少安装一个气体检测仪;●气体检测仪安装位置宜在气体释放源的最小频率风向的上风侧;●要根据被测气体与空气的比重来确定安装高度;●要根据泄漏点人员出现的频率和停留时间、生产设备的新旧程度来选择安装数量,以期达到最佳的安装效果;●要防止高温热源的辐射,过高的温度会降低传感器的性能和使用寿命;●气体检测仪与可能的泄漏点要保持适当距离如需更具体说明,请参考:《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》4.3 安装方法安装形式可以是墙壁固定式或管装式。

气体检测仪使用方法和采样确定原则 检测仪操作规程

气体检测仪使用方法和采样确定原则 检测仪操作规程

气体检测仪使用方法和采样确定原则检测仪操作规程气体检测仪使用方法1、在新鲜空气环境中打开电源,检查电池电量,达到规定要求。

2、零调整(或检查):在干净的空气中调整指针为零或检查读数为零。

(氧表为20.5左右)3、现场测量和读取数据,检气体检测仪使用方法1、在新鲜空气环境中打开电源,检查电池电量,达到规定要求。

2、零调整(或检查):在干净的空气中调整指针为零或检查读数为零。

(氧表为20.5左右)3、现场测量和读取数据,检测仪检测时要等到指针稳定和读数稳定后读取检测数据。

(新宇宙表响应时间正常小于20秒,华瑞PGM系列响应时间10秒)4、将检测仪移至新鲜空气环境,当指示为0时,再关闭电源。

注意:1、当测量环境湿度大(有蒸汽)时,不能使用;2、使用温度—15℃ —40℃;3、使用的检测仪检定合格。

采样部位确定的原则——针对不同的介质,采样方式部位也不一样,原则如下:1、测量比重比空气轻的气体(如氢气),重点在其空间上部检测(或采样);2、测量比重比空气重的气体(如液化气、油气),重点在其空间中下部检测(或采样);3、测量比重与空气基本相等的气体(如氮气),要上中下代表部位都测量(采样)。

注意:进有限空间采样分析,必需穿戴防护用具。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

气体检测仪应用到的领域随着时代和科技的不断进展,气体检测仪的应用已经越来越广泛了,而且气体检测仪不管是外观还是传感器技术都在不断进展,显现了很多新型的气体检测仪,对我们的日常工作有了很大的帮忙。

那么,我们日常的气体检测仪一般都应用在哪些领域和行业呢,下面就给大家共享下几大领域需要应用到气体检测仪的。

电子气体检测仪使用方法说明书

电子气体检测仪使用方法说明书

电子气体检测仪使用方法说明书使用电子气体检测仪(以下简称“检测仪”)时,请仔细阅读本使用方法说明书,以确保正确操作和安全使用。

本说明书将详细介绍检测仪的特点、使用方法和注意事项。

一、产品介绍1.1 产品概述检测仪是一款用于检测环境中气体浓度的设备,可广泛应用于工业、医疗、环保等领域。

1.2 主要特点- 高精度传感器:采用先进的气体传感技术,能够快速准确地检测气体浓度。

- 易于使用:简洁的操作界面和直观的显示屏,便于用户快速上手操作。

- 多功能性:支持多种气体检测,可根据需要选择检测目标。

- 便携型设计:小巧轻便,方便携带和使用。

二、使用方法2.1 开机与关机- 开机:将电源开关置于“ON”位置,待仪器自检完成后即可正常使用。

- 关机:将电源开关置于“OFF”位置,关闭仪器电源。

2.2 检测操作- 检测前准备:确保仪器已经开机和自检完成,检测传感器是否正常工作,如有异常请勿使用。

- 检测环境:选择需要检测的气体种类,并确认环境是否适宜进行检测。

- 检测方法:将仪器靠近目标区域,观察显示屏上的浓度数值即可得知相应气体的浓度。

2.3 警报功能- 检测仪具备警报功能,在检测到气体浓度超过设定阈值时会发出警报声。

- 当听到警报声时,请立即采取避难措施,并排查原因以确保人身安全。

三、注意事项3.1 安全使用- 请勿将检测仪用于其它未经授权的场合,避免损坏设备或发生意外。

- 在使用过程中,请保持仪器与水源、尘埃等物质的距离,以免影响检测效果。

3.2 维护保养- 定期清洁:使用软布蘸取少量清水或专用清洁液,轻轻擦拭仪器外表面。

请勿使用溶剂或腐蚀性液体。

- 注意防护:避免仪器接触湿气和高温环境,以免影响仪器性能和寿命。

3.3 电池更换- 当电量过低时会出现电池电量不足的指示,请及时更换电池,以保证正常使用。

词汇解释:- 气体浓度:指单位体积内所包含气体的质量或体积分数。

- 传感器:指能够将光、电、热、声等各种待测量转化为容易测量的电信号或者其他所需输入信号的装置。

气体分析仪器使用方法说明书

气体分析仪器使用方法说明书

气体分析仪器使用方法说明书1. 简介气体分析仪器是一种用来检测和分析气体成分和浓度的设备,广泛应用于环境监测、工业安全、科学实验等领域。

本说明书将详细介绍气体分析仪器的使用方法,帮助用户正确操作和获取准确的结果。

2. 仪器组成气体分析仪器主要由以下组件组成:- 采样系统:用来抽取待测气体样品;- 检测器:用于对气体样品进行分析和检测;- 数据处理单元:负责采集、处理和显示分析结果;- 控制模块:用于设定和控制分析过程中的参数。

3. 准备工作在使用气体分析仪器之前,需要进行以下准备工作:- 仪器检查:检查仪器是否完好,如有损坏应及时修理或更换;- 供气检查:确保供气系统正常运行,气源压力符合要求;- 校准和标定:根据仪器的要求进行校准和标定,以确保准确性和可靠性。

4. 样品采集与处理a. 样品采集:按照仪器要求进行样品采集,并确保采集过程中不受外界污染物的干扰;b. 样品处理:根据需要,对采集的样品进行预处理,如干燥、过滤等,以减少结果偏差。

5. 仪器操作步骤a. 打开仪器电源,并等待仪器自检完成;b. 通过操作界面输入所需分析参数,如气体种类、测量范围等;c. 根据仪器要求连接采样系统,并确保连接牢固无泄漏;d. 启动仪器,并按照仪器指示收集样品;e. 待分析完成后,关闭仪器电源,并及时处理样品残留。

6. 数据处理与结果分析a. 数据保存:将分析结果保存至仪器内部存储器或外部设备,确保数据的完整性和安全性;b. 结果分析:根据仪器的报告或数据接口,对分析结果进行解读和分析,得出结论;c. 报告生成:根据需要,将分析结果整理成报告,并进行必要的图表和图像展示。

7. 仪器维护与保养a. 定期校准:按照仪器规定的时间和方法进行定期校准,以确保仪器的准确性;b. 清洁保养:定期清洁仪器内部和外部的污垢,保持仪器正常运行;c. 避免震动:避免仪器受到剧烈震动和冲击,以免影响测量结果和仪器寿命。

8. 安全注意事项a. 使用过程中应戴防护眼镜和手套,以防样品喷溅造成伤害;b. 遵循气体采集和处理的相关标准和规范,保证操作安全;c. 确保仪器工作环境通风良好,避免气体积聚导致爆炸或窒息等危险。

HD-900多合一气体检测仪说明书

HD-900多合一气体检测仪说明书

·流量计和减压阀,推荐的流量为每分钟 300 毫升。 ·减压阀和标定罩之间的连接硅胶管。
·进行灵敏度标定以前,应首先完成零点标定及设置传感器通道 为开。
18
4.3 标准气设定 标准气信息将会显示。
·在正常测量状态下,按住“▲” 和“ ”约 3 秒钟,仪器将激发声音 提示进入灵敏度标定模式。
·操作者可以用上,下键调节标定 气体种类,用“ ”确认。
2、技术性能及参数 特点 • 小巧、轻便、坚固 • 声、光、震报警 • 大屏幕数字、字符显示、瞬时值、峰值、平均值显示 • 开机或需要时对显示、电池、传感器、声光报警功能自检 • 定期闪灯、声音提示 4
• 出众的音频声音报警 • 维护费用很低 • 可以支持 1、2、3 或 4 种的气体检测
主要技术指标
二氧化硫(SO2) 0-100ppm <±5%(F.S) 0.1ppm ≤30 秒
一氧化氮(NO) 0-250ppm <±5%(F.S) 1ppm ≤60 秒
二氧化氮(NO2) 0-20ppm <±5%(F.S) 0.1ppm ≤25 秒
氯气(CL2) 氨气(NH3)
0-20ppm <±5%(F.S) 0.1ppm ≤30 秒 0-100ppm <±5%(F.S) 1ppm ≤50 秒
5
氢气(H2)
0-1000ppm <±5%(F.S) 1ppm ≤60 秒
氰化氢(HCN) 0-50ppm <±5%(F.S) 0.1ppm ≤200 秒
氯化氢(HCL) 0-20ppm <±5%(F.S) 0.1ppm ≤60 秒
磷化氢(PH3) 0-20-1000ppm <±5%(F.S) 0. 1/1ppm ≤25 秒
仪器可以记录开机后所测量气体浓度的最大值,最小值(仅 对氧气),STEL 值和 TWA 值(仅对毒气)。在测量模式下,按下“上 键”或“下键”将会出现最大值▲,最小值▲, (STEL), (TWA) 屏幕显示。通过按下“上键”(正次序)或“下键”(反次序)依 次出现

气体检测仪操作方法说明书

气体检测仪操作方法说明书

气体检测仪操作方法说明书操作方法说明书一、概述气体检测仪广泛应用于工业生产、环境监测等领域,用于检测空气中的有害气体浓度。

本操作方法说明书旨在向用户介绍气体检测仪的操作步骤,帮助用户正确、安全地使用该设备。

二、设备组成1. 气体检测仪主体:包括显示屏、控制按钮、检测传感器等部分。

2. 充电电源:用于给气体检测仪充电。

三、操作步骤1. 检测前准备(1)确保气体检测仪已充电,并处于正常工作状态。

(2)确定检测环境的温度和湿度是否适宜。

(3)根据需要,选择合适的检测传感器。

(4)佩戴个人防护装备,如手套、口罩等。

2. 开机与关机(1)长按电源按钮,直到屏幕上出现开机标识,松开按钮,等待设备自检完成。

(2)在使用完毕后,长按电源按钮,直到屏幕上出现关机标识,松开按钮,待设备关机。

3. 检测操作(1)根据需要,选择探测气体类型。

(2)将气体检测仪与待检测环境相连。

确保连接端口紧密且无漏气。

(3)观察显示屏上的数值变化,等待气体检测仪稳定后记录数据。

(4)根据设备说明书,判断检测结果是否超过安全阈值。

4. 数据记录与导出(1)按照设备说明书,将数据导出至计算机或其他存储设备。

(2)对记录的数据进行分析和整理,制作相应报告。

5. 设备维护(1)定期清洁气体检测仪,特别是传感器部分。

(2)确保充电电源的正常工作,并及时充电。

6. 注意事项(1)在操作气体检测仪过程中,遵守相关安全规定和操作规程。

(2)不允许将气体检测仪用于非法用途。

(3)在使用过程中,避免设备受到严重冲击和振动。

(4)严禁使用损坏或失效的气体检测仪。

结束语本操作方法说明书详细介绍了气体检测仪的操作步骤,希望能帮助用户正确使用该设备,并达到有效检测有害气体浓度的目的。

在操作过程中,请严格遵守使用规范,确保个人和环境的安全。

如有其他问题,请参考设备说明书或咨询相关专业人员。

祝您使用愉快!。

复合式气体检测仪使用说明书

复合式气体检测仪使用说明书

Q-RAE PLUSPGM-2000&2020复合式气体检测仪操作和维护手册(文件号015-4001 A)RAE Systems Inc.1339 Moffett Park Drive, Sunnyvale, California 94089, USA Tel: (408)752-0723, Fax:(408)752-0724美国华瑞中国技术服务中心上海城中路287号桃园公寓405室201800电话:(021)59928709;59929074 传真:(021)59928947产品保修责任RAE系统公司保证直接从本公司或指定代理商购买产品的初始用户自最初启运之日起一年除消耗品:包括电池,过滤器以及校正气体以外的产品质量保证,这其中传感器有一年内按比例递减的保修。

泵和10.6eV的无极放电灯有六个月的保修,而11.7eV的无极放电灯有一个月的保修。

对此,本公司有义务进行更换和修理。

我们希望用户将损坏件邮寄回本公司(预付邮费),公司在证明确实为正常使用情况下,可以免费更换或维修。

为保证该保修的合法性,产品所附的维修卡必须在购买后三十日之内寄回本公司。

为保证维修,用户必须严格遵循操作手册中使用和校正的要求,在发生故障的时候,如果仪器故障自诊断无法确定并处理该故障,用户应立即通知本公司指定的维修中心。

保修将不包括因用户本身原因,如更换,事故、灾害、被窃、滥用,误用,异常操作,未授权的维修或不正确的维护等原因造成的损坏。

对于可燃气体检测器,误用包括将传感器暴露在大量的可使催化剂中毒的物质中,如含硅和铅的化合物,以及一些含硫和卤素的化合物等。

RAE公司不认可任何其它公司或个人代表RAE公司承担的任何与RAE产品销售相关的责任。

!警告!在使用之前,一定要阅读手册内容:任何负责该仪器使用的人或将维修该仪器的人一定要详细阅读该使用手册。

只有在使用,养护和维修过程中严格遵照制造商的建议,才能使仪器达到设计的功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二氧化硫(SO2) 0-100ppm <±5%(F.S) 0.1ppm ≤30 秒
一氧化氮(NO) 0-250ppm <±5%(F.S) 1ppm ≤60 秒
二氧化氮(NO2) 0-20ppm <±5%(F.S) 0.1ppm ≤25 秒
氯气(CL2) 氨气(NH3)
0-20ppm <±5%(F.S) 0.1ppm ≤30 秒 0-100ppm <±5%(F.S) 1ppm ≤50 秒
用户可在设置工作模式中完成对一级报警点,二级报警点, STEL 报警点,TWA 报警点的设置。
说明:STEL 为英文 Short Time Exposure Limit 的缩写,TWA 为英文 Time-Weighted Average 的缩写。。
注意:对于可燃气、有毒气体,一级报警点设定值要不能超 过二级报警点设定值,如果两者设定值相同,仪器将执行二级报 警功能。
3.4.1 进入设置模式
在正常的测量模式,按住最左面的菜单键“○”约 3 秒钟, 仪器将激发 3 次声音提示,进入设置模式。
3.4.2 更改仪器设置
设置模式的菜单机构见表 1。 在设置模式中,按“▲”或“▼”选择设置项,按“ ”确 认选项。然后进入该选项可以修改参数。 对于参数,按“▲”增加数值或上翻状态,按“▼”减少数 值或下翻状态。按“ ”键确认修改。 一旦完成修改,新的参数将被仪器保存。
按“ ”键会发出两声短促的嘟声,显示屏显示下列信息:
1、显示所有的数字和字符提示信息;检查声音,灯光报警、 振动;检查电池,电路和传感器
8
2、显示运行的软件版本
3、显示检测量程
4、显示一级报警点(可燃气和有毒气体,氧气高浓度报警)和二 级报警点(可燃气和有毒气体,氧气低浓度报警),显示 STEL、TWA 报警点(只对有毒气)
6
3、操作说明 3.1 操作键的功能描述
开启仪器 按“ ”键三秒会发出两声短促的嘟声, 同时伴有振动,仪
器开机。 关闭仪器
在测量状态下,按“ ”键屏幕出现 5 秒钟的倒计时,然后声 音提示关机,如按“ ”键时间不足,会自动返回测量状态。 电量不足
当仪器的电池电量低于预设的值后,将会激发声、光欠压报 警,提示操作者电量不足需要充电。欠压报警时,除了声光报警 屏幕还会显示检测失败符号 ,同时检测通过符号 和电池欠压 符号 一起闪烁。当电量耗尽时,电池欠压符号 同时闪烁, 屏幕出现“batter low”(电池 低)字符提示,仪器会自动关机。
行一次灵敏度标定。用户应用一种标准气对一个传感器进行标定, 仪器将自动检测。做标定时最好关闭不相关的传感器通道,只对 所标定的传感器通道而标定。
在进行灵敏度标定时,操作者需要以下的标定工具: ·已知浓度的标准气瓶,例如:
17
气体种类 异丁烷 高纯氮 CO H2S
其它气体
推荐的标准气浓度 50%LEL 99.9% 300PPM 50PPM 电议
5
氢气(H2)
0-1000ppm <±5%(F.S) 1ppm ≤60 秒
氰化氢(HCN) 0-50ppm <±5%(F.S) 0.1ppm ≤200 秒
Hale Waihona Puke 氯化氢(HCL) 0-20ppm <±5%(F.S) 0.1ppm ≤60 秒
磷化氢(PH3) 0-20-1000ppm <±5%(F.S) 0. 1/1ppm ≤25 秒
检测气体
量程
精 度 最小读数 响应时间
氧气(O2) 0-30%VOL <±5%(F.S) 0.1%VOL ≤15 秒
可燃气(Ex) 0-100%LEL <±5%(F.S) 1%LEL ≤5 秒
一氧化碳(CO) 0-1000ppm <±5%(F.S) 1ppm
≤25 秒
硫化氢(H2S) 0-100ppm <±5%(F.S) 1ppm ≤30 秒
HD-900 型气体报警仪/检测仪
使用说明书
冠县华达仪器仪表有限公司
2
目录
1、概述………………………………………………………4 2、技术性能及参数…………………………………………4 3、操作说明…………………………………………………7 4、调校菜单…………………………………………………16 5、日常使用与维护…………………………………………20 6、仪器贮存与质保…………………………………………20 7、产品成套性………………………………………………21
当发生欠压报警后,操作者必须给仪器关机充电,充电大约时 间 4-6 小时(前 3 次充电时间在 12 小时以上)。
7
液晶显示
1 锁闭符号 4 已经报警符号 7 电池符号 10 气体标识符号
2 检测通过符号 5 二级报警符号 8 STEL 值符号
3 检测失败符合 6 报警符号 9 TWA 值符号
3.2 仪器执行自检
16
符号 ,并不通过的通道显示“Err”。 如果全部的传感器零点标定没有成功,同时显示检测失败符
合 ,全部通通显示“Err”。
注意:如果有任何传感器的没有通过,在干净的空气中重新进 行零点标定,如果再次失败请联系我们或当地代理/服务商。
4.2 灵敏度标定(对于氧气为零点标定,值为 0.0%VOL) 对于氧气、可燃气、有毒气体传感器,应至少每隔 6 个月进
3
敬告用户 在使用仪器前请仔细阅读本说明书
1、概 述 HD-900 是一种可以灵活配置的单种气体或多种气体检测报警
仪,它可以配备氧气传感器、可燃气传感器和任选两种有毒气体 传感器或任选四种有毒气体传感器或任选单种气体传感器。
HD-900 具有非常清晰的大液晶显示屏,声光报警提示,保证 在非常不利的工作环境下也可以检测危险气体并及时提示操作人 员预防。
·如果需要修改当前值,用上,下 键调节数值,,用“ ”确认。
如果有报警发生,报警提示符号将显示 并闪烁,同时相应的报警符号▲(一级,氧气 为高报) , (二级,氧气为低报) (STEL), (TWA)将会按 照发生报警的气体类型和等级相应显示。
如果检测气体的浓度超过测量范围,在报警的同时,满量程 值还将闪烁。
3.3.2 气体暴露状态查看
!警告:在气体暴露状态查看的过程中,仪器不要用于检测 周围的气体浓度。
在正常测量状态下,按住“▼”和“ ”约 3 秒钟,仪器将激 发声音提示进入零点标定,按住“▲”或“▼”选择”YES”或“NO” 后,按“ ”确认选项,屏幕将会出现“CAL”及闪烁的零点标定 符号“ZERO”,同时开始 20 秒钟的倒计时。
当所有传感器的零点标定成功后,检测通过符号“ ”显示。 如果一个或以上的传感器零点标定没有成功,显示检测通过
气方式进行测量,这时仪器需要使 用标定罩和可选的气泵,在使用标 定罩时,应确保采气的方向按照箭 头指示的方向。
气体的类型和浓度值为同一显 示屏的独立显示,如果传感器的安 装少于 4 个,则未安装的传感器位 置显示为空白.
正常显示
10
3.3.1 气体报警
仪器具有两个瞬时的气体报警等级,二级报警点(可燃气和 有毒气体为高浓度报警,氧气低浓度报警)比一级报警点(可燃 气和有毒气体为低浓度报警,氧气高浓度报警)对可燃气和有毒 气体而言更需要紧急处理,对于氧气浓度过高或过低同样重要。 对于有毒气体还有 15 分钟允许的平均暴露浓度 STEL 报警点和 8 小时允许的平均暴露浓度 TWA 报警点。
9
5、自检结果的显示如下:
另外,仪器将会定期的检查电池,电路和传感器。 !注意:如果自检失败,应重新进行自检,如果再次失败请
联系我们或当地代理/服务商。 3.3 测量模式
仪器可以应用“扩散”或“吸气”测量方式,在正常的操作 过程中,仪器可以固定在腰带或手持使用。一旦开机,检测仪将 连续测量,周围的空气可以通过扩散方式进入传感器,通常空气 的流动可以将测量目标气体直接送入传感器,传感器就会对气体 的浓度有反应并会给出测量结果。扩散式检测原理就是利用以上 方式直接检测仪器周围的气体浓度,扩散式的优点是响应的时间 迅速。如果需要对采样位置的气体进行远程检测,就需要使用吸
14
续表一 二级报警
STEL 报警
TWA 报警
传感器 通道
通过按“▲或▼”选择增加 或减少数值,按“ ”确认 保存修改数值。如不按“ ” 则为上次的数值。 通过按“▲或▼”选择增加 或减少数值,按“ ”确认 保存修改数值。如不按“ ” 则为上次的数值。 通过按“▲或▼”选择增加 或减少数值,按“ ”确认 保存修改数值。如不按“ ” 则为上次的数值。 第一个 YES 闪动,通过按“▲ 或▼”选择,选择 NO 后按按 “ ”确认表示通道关,选 择 YES 后按按“ ”确认表 示通道开。后面三个传感器 操作类似。
13
表一 设置类型
显示(举例)
声光提示
震动提示
报警方式 一级报警
说明 通过按“▲或▼”选择 , 选择“NO”表示无提示,选 择“YES”表示有提示。按 “ ”确认。
通过按“▲或▼”选择 , 选择“NO”表示报警时不震 动,选择“YES”表示报警 时震动。按“ ”确认。
通过按“▲或▼”选择 , 选择“NO”表示超过报警值 时不报警,选择“YES”表 示有检测和报警功能。按 “ ”确认。 通过按“▲或▼”选择增加 或减少数值,按“ ”确认 保存修改数值。如不按“ ” 则为上次的数值。
仪器可以记录开机后所测量气体浓度的最大值,最小值(仅 对氧气),STEL 值和 TWA 值(仅对毒气)。在测量模式下,按下“上 键”或“下键”将会出现最大值▲,最小值▲, (STEL), (TWA) 屏幕显示。通过按下“上键”(正次序)或“下键”(反次序)依 次出现
如果经过 15 秒没有按下任意键,仪器将返回到正常测量模式 中。
2、技术性能及参数 特点 • 小巧、轻便、坚固 • 声、光、震报警 • 大屏幕数字、字符显示、瞬时值、峰值、平均值显示 • 开机或需要时对显示、电池、传感器、声光报警功能自检 • 定期闪灯、声音提示 4
相关文档
最新文档
