卸料平台搭设通用方案(含附图)
卸料平台搭设方案方案
卸料平台施工方案编制依据1.1.1《建筑施工脚手架实用手册》；1.1.2《建筑施工安全检查标准》 JGJ59-991.1.3《建筑施工高空作业安全技术规范》 JGJ80—911.1.4《建筑施工手册》（第四版）1.1.5建筑施工现场安全文明图集工程概况:泰安市保障性住房惠丰园5#、6#住宅楼楼工程,位于泰安市温泉路以东南湖大街以南,该工程均为地下二层，地上二十四层，剪力墙结构，5#楼总建筑面积：12096.46平方米。
6#楼总建筑面积12555.21平方米。
建筑结构形式为剪力墙结构，基础形式为平板式筏形基础，基础垫层砼C15，基础筏板、砼墙、梁、板、柱C35，室外地面以下部分（p6抗渗砼），标高14.45米以下部分砼C35，卫生间、厨房部分（p6抗渗砼），标高14.45米以上部分砼C30，卫生间、厨房部分（p6抗渗砼），过梁、构造柱、圈梁砼C20，后浇带采用高一级的膨胀砼，热扎钢筋HPB300、HRB335、HRB400，填充墙采用蒸压加气砼砌块。
窗采用塑料节能窗D型80系列推拉窗，单元门采用自动关闭金属防盗对讲楼宇门，分户门采用金属防盗门。
内墙水泥砂浆抹面刷白色乳胶漆涂料；厨房、卫生间瓷砖内墙至顶；外墙粘岩棉板刷涂料外墙；砼水泥防水地面用于地下室二层地面；地面砖防水楼面用于厨房、卫生间、阳台，水泥楼面用于地下一层楼面；铺地砖楼面用于住宅及公共房间；屋面为上人保温TS防水屋面及非上人保温TS防水屋面；室外砼水泥散水宽800mm，内设给排水、消防、暖通、电器照明等安装工程。
卸料平台位置和形式1.1.6卸料平台根据现场需要按照实际情况配置。
1.1.7平台规格： 1.8×4.3m、（堆料部分伸出外挂架3m；平台伸入结构2m）平台加工要求1.1.8主梁采用18槽钢，次梁采用18号槽钢，次梁联系梁用18号槽钢；平台吊钩采用光圆25钢筋；钢板吊钩采用20mm厚钢板（每钢板吊钩上有Φ18螺栓眼3个）；铺板采用5cm厚木跳板；钢丝绳采用6×37直径Φ17.5mm；防护设施：栏杆采用48钢管，整面多层板，安全网、密目网组成；钢丝绳和6T螺栓式卡环必须有合格证书，钢管、扣件及焊条严格按相关规范进行检测，合格后方可使用。
卸料平台搭设方案
卸料平台搭设方案一．搭设方案卸料平台伸出外架4M，宽2.5M，三边主梁采用[10＃（[16＃）槽钢，内部横向次梁采用[8＃槽钢，次梁间撑杆采用[6＃槽钢互相焊接，上铺3mm厚防滑花钢板点焊牢固。
二侧边防护栏高1.2m，顶端防护高度为0.5m（是为了便于吊运6m长钢管时，一端搁置于栏板上），防护栏用ф48×3.5钢管焊接组成，详见附图1、2，卸料平台搁置在梁、板边缘并用ф18预埋钢筋用木方塞实固定。
卸料平台在现场进行预制，整体吊运至需安装的部位进行安装，吊环位置可根据平衡方法确定并采取措施调节吊装中平衡。
用塔吊吊到需安装的部位后，将主梁槽钢一端穿入预埋的ф18套箍中，然后用预先准备好的短木方塞牢并敲紧，然后将斜拉用钢丝绳穿入上二层预埋ф20拉环，用紧线器将钢丝绳拉紧并固定，每一头钢丝绳必须用3只轧头夹紧，然后检查各部件的安装质量，符合要求后，松开塔吊钢丝绳，使斜拉钢丝受力并检查各钢丝绳的松紧程度，不符合要求后重新调整，完成后拆掉塔吊钩上钢丝绳吊索并将卸料平台的外脚手架部位用钢管进行加固，铺设新的脚手板。
二、注意事项1、搭拆前必须由项目技术负责人对搭拆人员进行详细技术交底，并由安全员进行安全监督。
2、卸料平台制作和安装人员必须持证上岗，焊接质量饱满度必须符合规范要求，安装前应先请专职人员全面检查并办好签证手续。
3、使用过程中应随时观察和检查卸料平台受力部件和连接件、护栏等完好情况，发现问题应立即停止使用，并报有关人员进行妥善加固补强。
4、卸料平台必须悬挂限重1.0吨警告牌，严禁超载使用。
三、钢平台设计2.1次梁设计：次梁选用槽钢[10制作，设5道次梁，焊接在主梁凹内（主梁侧加焊100×60×8垫板），其间距10m。
[10槽钢截面特性；重量0.1KN/m，W x=39.7cm3h=100mm b=48mm t=8.5mm。
2.1.1荷载计算：依据GJ80-91规范，永久荷载；自重铺板0.4KN/m2，施工活载（均布）1.5KN/m2，集中荷载按砼料斗0.20M3容量计5KN设计，荷载分项系数1.2，可变分顶系数1.4。
卸料平台搭设方案
卸料平台搭设方案1、搭设方法：从五楼至十六楼搭设简易卸料平台,每层分1-8轴和8-16轴施工段打设两个卸料平台，其中每个施工段的卸料平台上下交错开。
1、1-8轴线卸料平台挑出2.7米，宽7.1米，每一定间距（如图）设两根挑杆。
8-16轴线卸料平台挑出2.7米，宽6.7米米，每一定间距（如图）设两根挑杆。
2、每两根挑杆外端下方加一根斜支撑与落在楼板上的落地架共同支撑，但此部位为悬挑构件故不`考虑落地架受力，只考虑斜支撑受力。
3、平台上堆积材料不得超过1500千克，既1.5吨。
每层设置两个卸料平台，搭设分两个施工段分别为在1-8轴线的卸料平台在4——6轴线之间以5轴为界上下交错搭设，和在8-16轴施工段卸料平台设在G——F轴线之间以J轴为界上下交错搭设。
钢管间距1-8轴线为中间2×850其余间距为6×900，8-16轴线钢管间距3×900其余间距4×1000。
1-8轴线卸料平台搭设方法如图：轴线和Ｋ－Ｊ轴线剖面图计算过程：钢管自重为3.84 kg/m, 木枋的密度为1.55g/cm3,横向设3根间距为1米的钢管.纵向轴线间设9根6米的钢管，堆放的重量集中在四平米的范围内. 卸料平台自重：均布荷载：q1=(6x6+3.5x9)x3.84/3x8+0.05x24x1.55x106/24=0.875 KN/m2承重：均布荷载：q2=1500x10/1x4=3.75 KN/m2本支撑为一次超静定问题：计算如下：简化为静定结构如图K11 =（0.5×1.5×0.75×0.67×0.75）×2=0.5625△1P= （1.5×0.67×0.125×0.875×9×0.625×0.75）×2=0.923△2P=2×（0.5×1.5×2.11×0.67×0.75+0.67×1.5×1.055×0.5×0.75=1.98由力法;K11X1+△1P+△2P=0X1=3.516KN斜杆支撑为;斜杆1为:N BD=3.93<6KNN CD=5.23<6KN故扣件的满足抗滑力的要求.支架的饶度为:F总〈F=f1﹢f2=5×(0.875﹢3.75) ×(1500)4×104385×2.06×105×12.19×104×2=6 mm=1500/250故其支架的饶度满足要求。
卸料平台方案
一. 工程概况馥桂园小区1#、2#楼项目工程，地下一层，地上二十五层，高层标准层层高2.9m结构形式为全现浇钢筋混凝土剪力墙结构。
二、平台搭设位置为了解决顶板部分的模板架料的运输，拟定在1#、2#楼南侧F轴交15-19轴、26-30轴间阳台部位，二层以上层层设置。
三、卸料平台的构造要求及数据卸料平台宽为2m，从外墙外脚手架外侧挑出6.8m，挑平台面积为2×6.8=13.6m2。
卸料平台要求活荷重≤2 KN/m2，总荷载≤3.85 t。
卸料平台所用材料：钢材：主次梁及加劲板，均为普通碳素钢，并采用相应焊条焊接，主龙骨、边龙骨为18#工字钢，次龙骨为18#工字钢；牵引钢丝绳及保险绳为6×37+1的普通钢丝绳；脚手板：平台脚手板及18cm挡脚板均采用钢脚手板。
防护拦杆：采用 48脚手架钢管搭设，高度大于1.5m，护拦挂绿色密目安全网；所用材料均应为合格产品，强度满足规定数据，主龙骨、次龙骨、边龙骨挠度变形<1。
250（详见附图一）四、平台架验算荷载标准值：恒荷载标准值：挑平台恒荷载为：① 5cm 厚木跳板及踢脚板：N K1-1=[2×6.8+（6.8 ×2+2 ）×0.18 ]×0.05 ×6.5 =5.33KN② [18#工字钢次龙骨： N K1-2= 2×5×10 = 100Kg = 1.0KN③ [18#工字钢主、边龙骨：N K1-3=（7.2×2+3.2）×22.99 =404.6 Kg=4.05KN④ 48脚手钢管防护：N K1-4=（2×7+5×6+1.2×14） ×0.03841 =2.335KN4.1.2活荷载标准值：Q k-1=2 KN/m 24.2 平台次龙骨（[18#工字钢）上满铺50mm 厚木跳板，跳板强度验算：4.2.1计算简图（见附图一）荷载设计值：S 1-1=1.2G K1-1+1.4Q k-1=1.2×AN 11k - +1.4Q k-1 =1.2×5.33/13.6+1.4×2 = 3.27 KN/m 2取1m 宽木跳板带计算，其木跳板上均布荷载：q 1-1=S 1-1×1=3.27×1=3.27KN/m 2木跳板为四等跨连续梁，参照四等跨连续梁计算最大弯矩：M 1-1=0.105q 1-1211L -=0.105×3.27×0.6252 = 0.134KN.m最大剪力：V 1-1=0.606 q 1-1L 1-1=0.606×3.27×0.625 = 1.238KN 跳板抵抗矩：W 1-1=6bh 2 =65010002⨯=416667 mm 3跳板惯性矩：I 1-1=1250100012bh 33⨯= =10416667 mm 4 跳板截面积：A 1-1=bh=1000×50=50000 mm 24.2.2 木跳板抗弯承载能力验算：σ1-1=41666710133.061111⨯=--W M =0.32 N/mm 2〈f m =13 N/mm 2 （符合要求） 4.2.3 木跳板抗剪承载能力验算：τ1-1=5000012281111=--A V =0.025N/mm 2〈f v =1.4 N/mm 2（符合要求） 4.2.4 跳板抗挠度验算：ω1-1=1041666790001001100242.3644.0100644.0441111⨯⨯⨯⨯=--EI L q=0.0326mm 〈[ω1-1]=442501100250⋅==Lmm（符合要求）4.3 [18#工字钢次龙骨验算4.3.1 计算简图（见附图一） 1.238 3.27荷载设计值：S 1-2=1.2N K1-2+1.4Q K-1×A =1.2×5.33+1.4×2×13.6=44.476 KN每根[18#工字钢次龙骨上的均布荷载：q 1-2=235912.3232352254552121⋅⋅+=⋅+⋅⋅--k N S = 3.5725 KN/m[18#工字钢次龙骨搁置于[18#主龙骨之上，故次龙骨按简支梁计算最大弯矩：M 1-2=0q 1-2221L -/8 =3.22×3.5725/8=4.57KN.M最大剪力：V 1-2=0.5q 1-2L 1-2=0.5×3.5725×3.2=5.716 KN[18#工字钢截面特性：抵抗矩：W 1-2=39700mm 3惯性矩：I 1-2=1983000mm 4截面积：A 1-2=1274mm 24.3.2 [18#工字钢次龙骨抗弯承载能力验算：σ1-2=397001057462121⨯⋅+--W M =115N/mm 2〈 f m =215 N/mm 2（符合要求） 4.3.3 [18#工字钢次龙骨抗剪承载能力验算：τ1-2=12741951A V 2121=--=1.532 N/mm 2〈f v =125 N/mm 2（符合要求） 4.3.4 [18#工字钢次龙骨抗挠度验算：ω1-2=1983000206000100320057253677.0100677.042121⨯⨯⨯⋅⨯=--EI L q=1.89mm 〈[ω1-2]=L/250=3200/250=12.8mm（符合要求）4.4 [18#槽钢主龙骨验算：4.4.1 计算简图（见附图一）主龙骨上有次龙骨传至主龙骨的集中荷载和自身的均布荷载集中荷载为：F 1-1= 1.0234455422'521⨯⋅+=+-F S = 3.03 KN均荷载为q 1-3= 0.23 KN/m集中荷载对主龙骨产生的最大剪力：V 1-3-1= 203332311⋅⨯=-F = 4.545 KN集中荷载对主龙骨产生的最大弯矩：M 1-3-1=24403323111⋅⨯⋅=--L F = 6.66 KN.m 均布荷载对主龙骨产生的最大剪力：V 1-3-2=24.423.023131⨯=--L q = 0.506 KN 均布荷载对主龙骨产生的最大弯矩：M 1-3-2=84.423.08223131⨯=--L q = 0.557KN.m 两荷载产生的最大剪力均在支座处、最大弯矩均在跨中，故两荷载产生的最大剪力和最大弯矩相加为主龙骨的最大剪力和最大弯矩：最大弯矩：M 1-3=M 1-3-1+ M 1-3-2=4.545+0.506=5.051KN.M最大剪力：V 1-3= V 1-3-1+ V 1-3-2=6.66+0.557=7.217KN[18#槽钢主龙骨截面特性：[18#槽钢抵抗矩：W 1-3=152.2cm 3=1.522×105mm 3[18#槽钢截面积：A 1-3=29.29cm 2=2929mm 2[18#槽钢惯性矩：I 1-3=1369.9cm 4=13.70×106mm 44.4.2 [18#槽钢主龙骨抗弯承载能力验算：σ= 56313110522.110051.5⨯⨯=--W M = 33.19 N/mm 2〈 215 N/mm 2 （符合要求） 4.4.3 [18#槽钢主龙骨抗剪承载能力验算：τ=292910217.733131⨯=--A V = 2.46 N/mm 2〈125 N/mm 2 （符合要求） 4.4.4 [18#槽钢主龙骨抗挠度验算：ω1-3=63643311143131107.132060003844400303045107.13206000384440023.0538*******⨯⨯⨯⨯⨯+⨯⨯⨯⨯⨯=+----EI L F EI L q=11.12 mm 〈[ω1-3]=2504400250=L =17.6 mm （符合要求） 4.5 斜拉钢丝绳的选择4.5.1计算简图（见图1）Y 1-A =V 1-4+4819.22177441+⋅=-k N = 7.764KN 钢丝绳拉力：N=05.505.56.6764.7sin 221+⨯=-a Y A =12.78 KN 钢丝绳取8倍安全系数，选用6×37+1普通钢丝绳，直径 19.5,钢丝绳截面面积A=299mm 2，抗拉强度为1700N/mm 2，则钢丝绳能承受总拉力为:[N]=1700×299÷8=63.538 KN > N=12.78KN （符合要求）钢丝绳上配四道卡环，为防止钢丝绳出问题，在边龙骨上端部1/3处另外设一保险钢丝绳。
卸料平台搭设方案

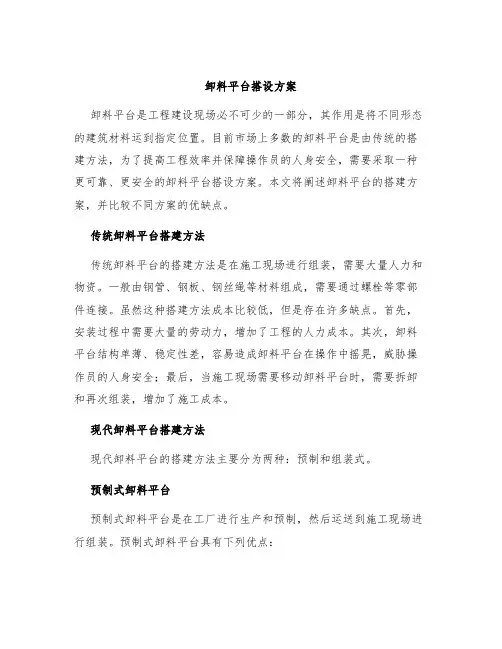

卸料平台搭设方案卸料平台是工程建设现场必不可少的一部分，其作用是将不同形态的建筑材料运到指定位置。
目前市场上多数的卸料平台是由传统的搭建方法，为了提高工程效率并保障操作员的人身安全，需要采取一种更可靠、更安全的卸料平台搭设方案。
本文将阐述卸料平台的搭建方案，并比较不同方案的优缺点。
传统卸料平台搭建方法传统卸料平台的搭建方法是在施工现场进行组装，需要大量人力和物资。
一般由钢管、钢板、钢丝绳等材料组成，需要通过螺栓等零部件连接。
虽然这种搭建方法成本比较低，但是存在许多缺点。
首先，安装过程中需要大量的劳动力，增加了工程的人力成本。
其次，卸料平台结构单薄、稳定性差，容易造成卸料平台在操作中摇晃，威胁操作员的人身安全；最后，当施工现场需要移动卸料平台时，需要拆卸和再次组装，增加了施工成本。
现代卸料平台搭建方法现代卸料平台的搭建方法主要分为两种：预制和组装式。
预制式卸料平台预制式卸料平台是在工厂进行生产和预制，然后运送到施工现场进行组装。
预制式卸料平台具有下列优点：1.优质的材料：使用防火、防腐和干燥的材料，增加了卸料平台的稳定性和操作安全性。
2.快速装配：预制式卸料平台在工厂预先组装，使得卸料平台在到达施工现场后的安装过程中，能够快速地完成组装。
减少了施工现场的劳动力成本。
3.易于维护：预制卸料平台可以在工厂对其质量进行多次检查，因此维护更加容易。
组装式卸料平台组装式卸料平台则是在施工现场，利用模块化设计进行组装的。
模块化设计是将所有所需的部件和构件进行工厂化加工，标准化、规范化生产，并按照客户不同的需求进行个性化组装。
模块化设计的卸料平台优点如下：1.加强结构稳定性：组装式卸料平台可采用钢架结构，具有非常好的抗震和稳定能力，确保了操作者的人身安全。
2.减少劳动力成本：组装式卸料平台的构件是基于模块化设计的，因此更加便于操作，并且装配时间也更加短。
3.便于搬迁：模块化设计允许拆卸、装卸多次，便于卸料平台的搬迁转运和使用。
落地料台搭设方案
落地料台搭设方案落地卸料平台设计方案一、卸料平台尺寸、规格1、现场卸料平台采用Q235、Φ48×3.0钢管搭设:规格尺寸为3000×4000，平台采用Φ48×3.0钢管@200，上铺普通夹板，外立杆采用双立杆，立杆间距为1000×1800，搭设方案见附图。
2、平台侧面设置栏杆，栏杆高1200，同时用竹笆维护。
3、卸料平台出入口设置可开关的门，可用角钢或钢管制作成框，Φ6做成栏栅，在门的位置再设置安全挂钩，防止门被吊起坠落伤人。
4、材料：所用材料必须符合国际标准。
5、限载要求：5KN二、卸料平台的设计计算次梁计算：采用Φ48×3.0钢管@200（上铺普通夹板）Q活=5X1X0.2=1KN/MQ恒1=0.06X0.02=0.0012KN/MQ恒2=0.0384KN/MQ恒取0.05KN/MQ=1.4XQ活+1.2XQ恒=1.46KN/M近似计算Mmax=0.096QL2 +0.203FL(F=2KN)=0.924KN/M〥=M/WX=181N/MM2<205 N/MM2故满足使用要求.主梁计算: Φ48×3.0钢管间距为1500，长为1000。
Q活=0.9KN/MQ恒=0.2KN/MQ=0.9X1.4+0.2X1.2=1.5KN/MMmax=1/8QL2+1/4FL(F=2KN)=0.69KN/M〥=M/WX=135 N/MM2<205 N/MM2故满足要求.立杆计算:水平杆间距为1800。
0．0384*1.8+（3+2）*0.0384=0.26KN/步，计11步。
0．26*11=2.87KN平台传至每根立杆所承受的内力N：（3*11*1.4+0.0384*4*7*1.2）/11=4.32KN塔架最低部立杆所承受的内力N=2.87+4.32 =7.19KNλ=1800/16.65=108.11<150长细比满足要求.查规范得ψ=0.534Ψaf=0.534*489*205=53KN>7.19KN满足要求.抗倾覆措施:将建筑物主体结构柱进行工具式抱箍,然后采用钢管将塔架与建筑物可靠连接,形成拉锚,每层设置一道,见附图。
卸料平台搭设
卸料平台搭设、拆除专项施工组织设计（方案）一、说明：该平台搭设部位如部平面布置图所示。
搭设方法采用编号为SGTC闽-01-2003的《福建省建筑施工参考图册》（施工电梯卸料平台及防护门搭设）的要求进行搭设。
卸料平台搭设方法如下图所示：二、技术要求：1、本卸料平台专项施工方案采用双排钢管架。
2、卸料平台基础地面承载力应达到60KN/m,并在其上浇筑200mm厚的C15混凝土垫层，地面承载力达不到60KN/m时，必须进行夯实，且将混凝土强度等级提高到C20,并在其中配筋。
当平台架安装在混凝土楼面时，应对楼面进行强度验算，强度不够应对楼面进行加固处理。
3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm.4、卸料平台卸料层应满铺脚手板，脚手板应与架体绑扎牢固，且靠近升降机侧应高于靠近建筑物侧20〜30mm5、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、中栏杆及挡脚板。
6、除满足以上要求外，卸料平台架还应符合国家现行有关标准的规定。
三、搭设材料要求：1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均采用直径48mm＜的钢管，并符合现行国家标准《直缝电焊钢管》（GB/T13793或《低压流体输送用焊接钢管》（GB/T3092中规定地3号普通钢管，其质量符合国家标准《碳结构钢》（GB/T700中Q235-A级钢的规定。
2、卸料平台架采用可锻铸铁制作的扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831的规定。
3、卸料平台架木脚手板应符合JGJ130中的材质要求。
材料选用表脚手板材料选用表四、施工要求1、搭设要求：1）相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm 对接扣件开口应朝内。
当平台架搭至连墙件的构造点时，应及时作连墙拉结，除立杆外，其余杆应采用整根钢管搭设，严禁对接使用2）纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。
卸料平台搭设施工方案
绵阳市计生委综合楼改造工程卸料平台搭设施工方案绵阳市教育建筑安装工程公司二OO三年四月十二日卸料平台搭设施工方案一、工程概况市计生委综合楼改造工程位于临园干道东段南侧，领南大厦西侧，市计生委院内。
建筑北面(正面)临临园路正街。
本建筑为七层全框架现浇梁板结构，墙体为页岩空心砖砌框架填充墙，单层建筑面积298m2，总建筑面积2221m2。
建筑底层层高3.90m，标准层高3.30m，檐高23.70m。
二、搭设要求根据楼层施工材料上下运输的需要，二~六层均需搭设管料台，料台平面尺寸为长3.00m，宽2.00m。
二层搭设落地式料台（见附图-1）三至六层搭设悬挑式料台（见附图-1、附图-2）七层利用原有建筑六层屋面作料台。
三、卸料平台初步设计1、平台平面几何尺寸：长3.00m，宽2.00m，围栏高1.20m。
2、杆件材料选择：Φ48×3.5脚手架用钢管、各型扣件、50厚木板、5厚竹胶板、密目安全网。
3、杆件纵横间距：纵向1.50m，横向1.00m。
4、立杆（斜杆）纵横间距：纵向1.50m，横向1.00m，构造要求见附图-1、附图-2.5、设计最大受料荷载：12KN（2KN/m2）。
四、材料参数钢管为热轧Q235钢。
其拉、压、弯强度设计值f=205N/mm2，Φ48×3.5钢管截面抵抗矩W=5080mm3，有效截面面积A=489mm2，截面惯性半径i=15.8mm，弹性模量E=2.06×10N/mm2。
五、斜杆（主受力杆件内力计算）1、荷载取值(1)钢管：Φ48×3.5 38.5N/m(2)直角扣件：13.5N/只(3)旋转扣件：14.5N/只(4)竹胶板、护栏、安全网重量：取400N/m2(5)施工外荷载：取12000N(按集中力考虑)(6)施工操作人员活荷载：取2000N2、荷载标准值计算（按集中力考虑）(1)恒载（料台自重）：a.杆件重：G1=(3.5×5+3.3×5+3.5)×3.85÷6杆=240N/杆b.扣件重：G2=(2×2+2)×13.5+14.5=95.5N/杆c.料台板重：3×2×400÷6杆=400N/杆小计：735.5N/杆(2)设计施工荷载标准值：取12000N，假定分布在料台2/3的部位，由4根杆件承担。
卸料平台搭设方案
目录1、工程概况2、施工布置3、人员要求4、搭设方法5、安全文明施工管理6、检查与验收7、荷载计算卸料平台搭设方案1、工程概况2、施工布置为便于模板、木方、钢管等周转材料的吊运，拟每栋楼每层搭设4个卸料平台，设置在楼南侧、北侧各2个。
3、人员要求卸料平台搭设人员必须是经过考核合格的专业架子工，搭设及拆除人员必须严格按照高空作业的安全要求作业。
4、搭设方法卸料平台采用悬挑型钢（主梁采用I18型钢）平台，采用2道φ15.5(6×19)钢丝绳与上层梁板上预埋的φ20钢筋吊环拉结。
卸料平台外挑长2m，宽度为3m，护栏采用钢管焊接形成，满铺模板，3面围板高度为1.2m，平台上设有限荷标牌。
卸料平台搭设如下图所示:5、安全文明施工管理5.1、卸料平台的构配件质量必须符合有关规定要求进行检查，合格后方可使用。
5.2、卸料平台的搭设质量必须符合规定要求进行检查，检查合格后方可投入使用。
5.3、卸料平台的荷载必须符合规定设计要求，不得超载，不得将模板职称、缆风绳、泵送砼的输送管等固定在卸料平台上。
5.4、六级及六级以上大风天必须把卸料平台上的物料运走。
5.5、设有专人定期对卸料平台进行检查和保修。
5.6、卸料平台接地和避雷措施等应按照国家现行标准《施工现场临时用地安全技术规范》的有关规定执行。
防雷接地装置完成后，应检测防雷装置的冲击接电电阻值不得大于30欧。
5.7、按照有关规定设置兜底网。
6、检查与验收卸料平台铺板必须密实，缝隙不得大于10mm。
检查与验收应该按照相关规定进行。
检查验收合格后方可投入使用。
卸料平台承载系统禁止与脚手架连结，卸料平台必须挂设限定荷载标示牌。
7、荷载计算按照设计图搭设卸料平台，因层高较大，且考虑卸料平台荷载时不计算风荷载影响。
按照砌筑脚手架施工荷载3KN/㎡计算，卸料平台自成系统，与脚手架不连接成一体。
卸料平台采用悬挑型钢（主梁采用I18型钢）平台，采用2道φ15.5(6×19)钢丝绳与上层梁板上预埋的φ20钢筋吊环拉结。
卸料平台方案
卸料平台施工方案一、卸料平台加工1、悬挂点设计（1）卸料平台通过4处悬挂点与结构连接。
（2）悬挂点采用φ18的圆钢预埋件。
&（3）卸料平台四处悬挂点的吊环必须单独设置，内侧钢丝绳设置在卸料平台所在层上一层距板顶处，外侧钢丝绳设置在卸料平台所在层上两层距板顶处。
2、钢丝绳的设计1、卸料平台通过钢丝绳与预埋吊环连接，选择6*16钢丝绳，钢丝绳直径不小于16mm，钢丝绳必须有合格证书和质量证明书，不得有锈蚀、断丝、折弯等现象。
2、钢丝绳与勾头螺栓连接后双股搭接，设置3个绳卡，从钢丝绳套环处开始，前四个绳卡间距为200mm，在距离第四个绳卡500mm处再设一个安全绳卡，在第四个绳卡和安全绳卡之间将绳头放出一个“安全弯”。
钢丝绳的绳尾自安全绳卡处甩出安全长度为180mm。
安全弯一旦被拉直，应该立即采取措施进行处理。
3、建筑物锐角利口围系钢丝绳处应加衬软垫物防止钢丝绳被挤压折断。
钢丝绳受力点必须设置保护，以防止剪切、磨损。
`4、卸料平台每次安装就位前应对钢丝绳、吊环、绳卡进行检查和保养。
5、钢丝绳绳卡采用Y7-22型。
6、吊环采用HPB235级钢筋。
3、主梁与结构的连接1)、卸料平台伸进结构外皮，于顶板梁上预埋A20“U”字形卡环，距建筑物边缘200mm开始设置，间距400mm，每个主梁设置3个，共6个（详见卸料平台剖面图），卡环锚入混凝土一定要压在楼板下层钢筋下面，并保证两侧30cm以上搭接长度，卡环安装和楼板、梁混凝土浇筑施工同时进行。
见下图：￥2)、为防止卸料平台位移，在伸进结构的主梁与结构边跨梁的接触处焊接一根长度为200mm的T型钢板卡住结构外墙。
二、卸料平台的使用1、使用之前由工长向操作人员做操作规程和安全技术交底。
2、卸料平台在使用中要严格限制的荷载量，严禁超载，卸料平台内外侧必须挂设限重牌，让每个有关人员都了解最大承载量（）。
~3、悬挑平台每次就位安装后，由工程口组织现场负责人、安全负责人、技术负责人共同验收认可，方可投入使用。
卸料平台搭设方案
卸料平台搭设方案
工程概况：
卸料平台由外架搭设队伍进行搭设，搭设要求如下：
1.材料要求：
⑴钢管采用直径Φ48mm，壁厚3.5mm的无缝钢管，凡表面锈蚀、变形和扭曲的钢管一律不准使用，每根钢管的二端切口须平直，严禁有斜口、毛口、卷口等现象。
⑵扣件有直角扣件、回转扣件及对接扣件，扣件应采用玛钢制作，应有出厂合格证明，凡有变形、裂缝、滑丝等现象的扣件不得使用。
⑶脚手板采用1830×920mm的九夹板，以保证卸料平台的强度。
⑷安全网：采用有生产许可证及出厂合格证的1.8×6m的密目式安全网。
2.基本要求：
卸料平台要有足够的牢固性和稳定性，保证在施工期间使用时在所规定的荷载作用下不变形、不摇晃、不倾斜。
卸料平台搭设通用方案(含附图)
修改页目录1、编制说明 (4)2、编制依据 (4)3、工程概况 (4)4、施工准备 (4)4.1人员准备 (4)4.2材料准备 (5)5、搭设流程 (5)6、施工方法 (5)6.1材料运输 (5)6.2材料运输 (6)6.3平台搭设 (6)6.4剪刀撑设置 (7)6.5杆件构造 (8)6.6平台拆除 (10)7、质量控制 (11)7.1材料管理 (11)7.2脚手架检查与验收 (12)8、安全文明施工 (12)8.1脚手架搭设安全技术措施 (12)8.2卸料平台拆除安全技术措施 (15)9、附图与附录 (16)常规岛及BOP土建工程卸料平台搭设通用方案1、编制说明施工过程中为辅助钢筋、模板等材料堆放、转运，需在适宜位置搭卸料平台，为规范卸料平台搭设方式，指导卸料平台搭设的组织、施工活动，特编制陆丰核电厂1/2号机组常规岛及BOP土建工程通用卸料平台施工方案。
本方案适用于搭设高度在24m以下（不包含24m）的卸料平台搭设施工情况，若搭设高度大于或等于24m时，方案需另行编制。
2、编制依据《建筑结构荷载规范》(GB50009-2001)；《建筑机械使用安全技术规范》(JGJ33-2012)；《施工扣件式钢管脚手架安全技术规程》（JGJ 130-2011)；《建筑施工计算手册》（第三版）；《建筑施工手册》（第五版）。
3、工程概况卸料平台搭设高度不超过24m，卸料平台搭设位置、平台长度及宽度根据现场条件以及施工需要确定，但卸料平台搭设高宽比不宜大于3,实际搭设高度可根据实际施工进度逐步进行调整。
4、施工准备4.1 人员准备表1：管理人员准备表2：劳务工人准备各专业工种人员要求熟悉本工种的操作技能，有一定的施工经验。
4.2 材料准备φ48镀锌钢管：镀锌钢管不得有锈蚀弯曲变形，壁厚不得小于3.25mm；扣件：强度及材质需满足相关规范要求；踢脚板：15mm厚普通木模板；镀锌脚手板：安全网、安全标识等5、搭设流程在卸料平台搭设前必须先进行技术交底，平台搭设点及周边需清理宽敞，提前将杂物移出搭设范围。
卸料平台施工方案修改后(含计算书及附图)
目录1、工程概况 (2)2、编制依据 (2)3、卸料平台的方案选择 (2)4、卸料平台材料要求 (3)4.1、钢管 (3)4.2、扣件 (3)4.3、槽钢 (3)4.4、花纹钢板 (3)4.5、钢丝绳 (3)5、卸料平台的构造 (3)5.1、悬挑式卸料平台的构造 (3)6、卸料平台的搭设、验收和使用规定 (4)6.1、卸料平台的搭设 (4)6.2、卸料平台的验收和检查规定 (4)6.3、卸料平台的使用规定 (5)7、环境、职业健康安全控制措施 (5)7.1、相关环境因素和危险源 (5)7.2、目标指标 (6)7.3、卸料平台施工管理 (6)8、应急预案 (7)8.1组织机构职责 (7)8.2伤亡伤害急响应措施 (7)8.3应急物资 (8)8.4通讯联系 (8)8.5注意事项 (8)9、悬挑式卸料平台构造详图 (9)附件：1、悬挑式卸料平台计算书2、卸料平台平面布置图1、工程概况集团保障性住房工程项目位于XX，项目场地东北侧紧邻XX，西侧紧邻XX，东南侧靠近XX，南侧为XX（二者地下室混凝土结构连通）。
该小区总体主要分布6栋高层住宅楼。
总占地面积27511.28m2，总建筑面积108750.78m2，1栋住宅楼地上27层（地下室2层），总高度77.25m；2栋住宅楼地上27层（地下室2层），总高度77.25m；3栋住宅楼地上28层（地下室1层），总高度84.00m；4栋住宅楼地上27层（地下室1层），总高度81.15m；5栋住宅楼地上25层（地下室1层），总高度72.45m；6栋地上17层（地下室1-2层），总高度50.95~52.15m。
2、编制依据（1）、工程施工图纸、建筑工程施工合同。
（2）、工程施工组织设计。
