高压电压互感器选型指南
电压互感器的选用是怎样的
![电压互感器的选用是怎样的](https://img.taocdn.com/s3/m/8a629225fe00bed5b9f3f90f76c66137ee064fa8.png)
电压互感器的选用是怎样的电压互感器(Voltage Transformer, VT)是用于测量高压系统中电压的关键设备。
它将高电压变压器产生的高压信号降低到可测范围内,并且保证安全地向二次边输出。
本篇文章将详细介绍电压互感器的选用流程和注意事项,帮助用户在选择电压互感器时能够更好地思考和决策。
选择电压互感器的前提在选择电压互感器之前,用户需了解以下基本信息:•需要测试的电压范围•需要测试的频率范围•接口类型•额定电压等级•安装方式了解以上信息有助于用户在选择电压互感器时准确地制定需要的要求和选择标准。
选择标准在选择电压互感器时,用户需根据以下几个方面进行考虑:适当的电压等级首先,用户应该根据测量系统的设备电压等级及测量系统的目的和要求,在选择电压互感器时选择适当的电压等级。
否则,将会导致误差较大、测量不准确等情况。
准确度和负载能力在选择电压互感器时,用户应该注意电压互感器的准确度和负载能力。
准确度是指电压互感器对测试电压的准确程度,通常表示为百分比。
负载能力则是指电压互感器在各种负载条件下输出电压的一致性。
选择准确度和负载能力较高的电压互感器能够在测量过程中降低误差。
频率响应用户在选择电压互感器时还应注意频率响应。
因为电压互感器对于不同的频率具有不同的响应特性。
如果需要测试的电压信号频率较高,用户应该选择具有高频率响应的电压互感器,否则会导致误差较大。
符合的标准在选择电压互感器时,用户应该确保电压互感器符合相关标准。
例如,IEEE(美国电气和电子工程师协会)标准、IEC(国际电工委员会)标准等。
这些标准确保了电压互感器的可靠性和准确性。
安装方式在选择电压互感器时还应注意安装方式。
安装方式不同,电压互感器的使用范围和精度也不同。
一些常见的安装方式有:•底座安装:适用于安装在配电设备的底座上,并且需要与其他设备组合使用。
•便携式测试仪器:适用于需要频繁更换测试设备的场合,如维修测试。
•轨道式安装:适用于有固定铁轨或支架的场合,一般用于高铁、地铁、电站等领域。
10KV电压互感器的选型与保护
![10KV电压互感器的选型与保护](https://img.taocdn.com/s3/m/756fd41c6edb6f1aff001f6e.png)
10KV电压互感器的选型与保护p1.1 电压互感器工作原理从工作原理上看,电压互感器和电力变压器基本相同,由于电压互感器的二次负载都是一些电压表、功率表等测量仪表和继电器线圈,阻抗很大、电流很小,因此电压互感器看以看作是一台空载运行的降压变压器,其作用是电压测量,理想的情况是二次电压能准确反应一次电压。
1.2 电压互感器的结构形式与接线方法电压互感器的结构一般分为电容式、电磁式和电子式,电磁式电压互感器在结构上又分为三相式和单相式,在三相式互感器中又有三相两柱和三相五柱两种,从绝缘上又可分为干式、油浸式、六氟化硫绝缘等。
可分为V/V接线、Y/Y接线、Y/Y/△接线,Y/Y/△形接线中开口三角形,可以用来测量电网对地绝缘情况,正常时,由于系统三相电压对称,在开口三角的出口处,电压等于零,据此可以判断系统是否存在接地。
1.3 电压互感器的误差和准确度电压互感器的比差和角差不仅仅与原、副边绕组的阻抗及空载电流有关而且与二次负载的大小和功率因数都有关系。
当副边接近于空载运行时,电压互感器的误差最小,为了使测量尽可能准确,应使电压互感器二次负载降到最小。
发动厂和变电站控制屏上的测量仪表采用0.5~1级电压互感器、3级电压互感器可用于一般精密度不高的测量或者用于继电保护。
电压互感器可以通过高导磁材料制作铁芯或者增加匝数降低磁密度来减小误差也可以采用人工补偿的方法。
1.4 电压互感器二次回路接地问题电压互感器二次回路必须有一点接地,以保证在二次回路上工作人员的安全和二次回路绝缘不遭受过电压的威胁。
电压互感器二次回路的接地点,原则上可以接在任意一点,但是习惯上接在二次回路的零点或者二次回路的B相,对于V/V接线由于不存在中性点,一般都采用B相接地,对于Y/Y/△接线,开口三角没有中性点,采取出线端子一相接地,如果二次回路采用Y接法,可以采用零点接地或者B相接地。
其B相接地的优点是:(1)当一个变电所中同时存在星形接线和V形接线两种电压互感器时,在进行系统同期并列式,操作比较方便;(2)采用B相接地,可以简化二次回路,例如B相可以不装熔断器等。
1.1电压互感器的选型
![1.1电压互感器的选型](https://img.taocdn.com/s3/m/5849412002020740be1e9b89.png)
高压电气测量技术 一、电压互感器原理分析
电压互感器的作用是隔离高电压,并把高电压变为低电压, 供继电保护、自动装置和测量仪表获取一次侧电压信息。 按工作原理,电压互感器可分为: 电磁式电压互感器 电力变压器型,原理和普通变压器相似; 适用于6kV~110kV系统; 价格贵,容量大,误差小(相对于后者) 电容式电压互感器(CVT-capacitance voltage T) 电容分压型; 适用于110kV~500kV系统; 价格低,容量小,误差大(相对于前者)
按相数分:
按安装地点分:
•单相:35kV及以上 •户内型 •三相: 35kV以下 •户外型 (三相五柱式)
按绝缘方式分: 浇注式:用环氧树脂绝缘,3-35kV 油浸式:用油绝缘,110kV及以上 按结构分: 普通式:同变压器, 3-35kV 串级式:采用分级绝缘, 110kV及以上
(0.05~1)UN1
高压电气测量技术
3. 准确级和额定容量
由于误差与二次负荷有关,所以同一台电压互感器
对应于不同的准确级便有不同的容量。 额定容量:对应于最高准确级的容量。
最大容量:按照在最高工作电压下长期工作容许发
热条件所规定的容量。
高压电气测量技术
4. 分类
按绕组数分: 双绕组 三绕组
a’
Zi
a
L
Zi
KU 1
~
b
Z i
b’
1 j (C1 C2 )
当L
1 时, (C1 C2 )
1 Z i jL j (C1 C2 )
Zi 0,即输出电压 U C2
与负荷无关。
高压电气测量技术
(二) 电容式电压互感器
电压互感器选型的6大注意事项

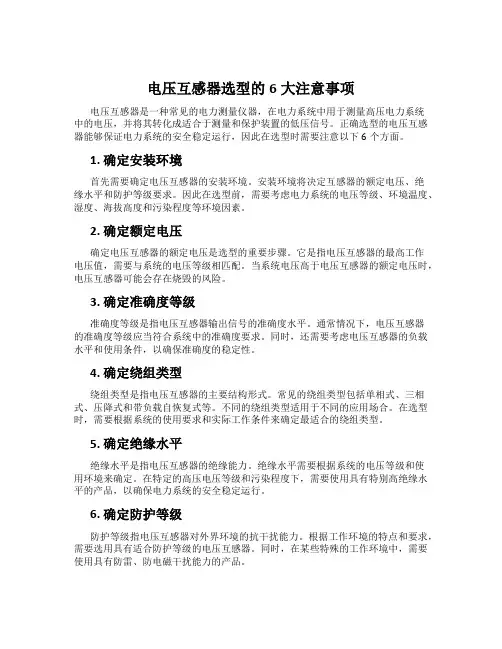

![电压互感器选型的6大注意事项](https://img.taocdn.com/s3/m/fe7d284103020740be1e650e52ea551810a6c9f1.png)
电压互感器选型的6大注意事项电压互感器是一种常见的电力测量仪器,在电力系统中用于测量高压电力系统中的电压,并将其转化成适合于测量和保护装置的低压信号。
正确选型的电压互感器能够保证电力系统的安全稳定运行,因此在选型时需要注意以下6个方面。
1. 确定安装环境首先需要确定电压互感器的安装环境。
安装环境将决定互感器的额定电压、绝缘水平和防护等级要求。
因此在选型前,需要考虑电力系统的电压等级、环境温度、湿度、海拔高度和污染程度等环境因素。
2. 确定额定电压确定电压互感器的额定电压是选型的重要步骤。
它是指电压互感器的最高工作电压值,需要与系统的电压等级相匹配。
当系统电压高于电压互感器的额定电压时,电压互感器可能会存在烧毁的风险。
3. 确定准确度等级准确度等级是指电压互感器输出信号的准确度水平。
通常情况下,电压互感器的准确度等级应当符合系统中的准确度要求。
同时,还需要考虑电压互感器的负载水平和使用条件,以确保准确度的稳定性。
4. 确定绕组类型绕组类型是指电压互感器的主要结构形式。
常见的绕组类型包括单相式、三相式、压降式和带负载自恢复式等。
不同的绕组类型适用于不同的应用场合。
在选型时,需要根据系统的使用要求和实际工作条件来确定最适合的绕组类型。
5. 确定绝缘水平绝缘水平是指电压互感器的绝缘能力。
绝缘水平需要根据系统的电压等级和使用环境来确定。
在特定的高压电压等级和污染程度下,需要使用具有特别高绝缘水平的产品,以确保电力系统的安全稳定运行。
6. 确定防护等级防护等级指电压互感器对外界环境的抗干扰能力。
根据工作环境的特点和要求,需要选用具有适合防护等级的电压互感器。
同时,在某些特殊的工作环境中,需要使用具有防雷、防电磁干扰能力的产品。
以上就是电压互感器选型的6大注意事项,选型时需结合实际工作环境及使用要求进行综合考虑,以确保电力系统的安全可靠性。
电压互感器

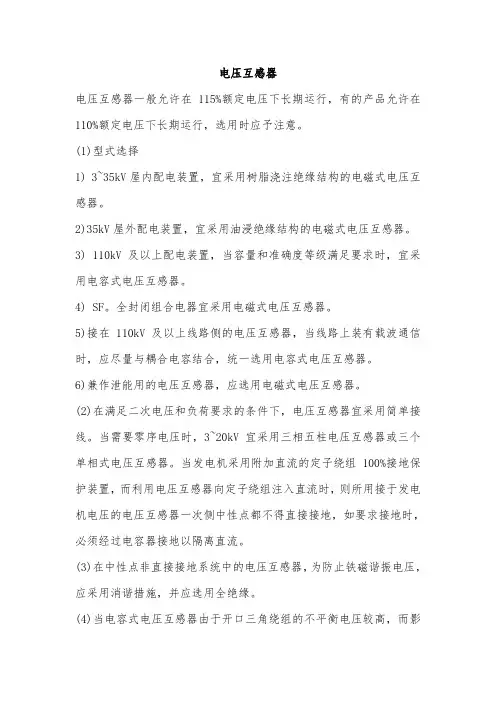

![电压互感器](https://img.taocdn.com/s3/m/cbf8878e0408763231126edb6f1aff00bed570c1.png)
电压互感器电压互感器一般允许在115%额定电压下长期运行,有的产品允许在110%额定电压下长期运行,选用时应予注意。
(1)型式选择1) 3~35kV屋内配电装置,宜采用树脂浇注绝缘结构的电磁式电压互感器。
2)35kV屋外配电装置,宜采用油浸绝缘结构的电磁式电压互感器。
3) 110kV及以上配电装置,当容量和准确度等级满足要求时,宜采用电容式电压互感器。
4) SF。
全封闭组合电器宜采用电磁式电压互感器。
5)接在 110kV及以上线路侧的电压互感器,当线路上装有载波通信时,应尽量与耦合电容结合,统一选用电容式电压互感器。
6)兼作泄能用的电压互感器,应选用电磁式电压互感器。
(2)在满足二次电压和负荷要求的条件下,电压互感器宜采用简单接线。
当需要零序电压时,3~20kV宜采用三相五柱电压互感器或三个单相式电压互感器。
当发电机采用附加直流的定子绕组100%接地保护装置,而利用电压互感器向定子绕组注入直流时,则所用接于发电机电压的电压互感器一次侧中性点都不得直接接地,如要求接地时,必须经过电容器接地以隔离直流。
(3)在中性点非直接接地系统中的电压互感器,为防止铁磁谐振电压,应采用消谐措施,并应选用全绝缘。
(4)当电容式电压互感器由于开口三角绕组的不平衡电压较高,而影响零序保护装置的灵敏度时,应要求制造部门装设高次谐波滤过器。
(5)用于中性点直接接地系统的电压互感器,其剩余绕组额定电压应为100V;用于中性点非直接接地系统的电压互感器,其剩余绕组额定电压应为100/3V。
(6)电磁式电压互感器可以兼作并联电容器的泄能设备,但此电压互感器与电容器组之间,不应有开断点。
(7)电压互感器的配置1) 6~220kV电压等级的每组主母线的三相上应装设电压互感器。
旁路母线上是否需要装设电压互感器,应视各回出线外侧装设电压互感器的情况和需要确定。
2) 当需要监视和检测线路侧有无电压时,出线侧的一相上应装设电压互感器。
3)当需要在330kV及以下主变压器回路中提取电压时,可尽量利用变压器电容式套管上的电压抽取装置。
电压互感器的选型方法有
![电压互感器的选型方法有](https://img.taocdn.com/s3/m/b270f97b32687e21af45b307e87101f69e31fb2a.png)
电压互感器的选型方法有
选择电压互感器的方法主要包括以下几个方面:
1. 额定电压:根据电网的额定电压确定互感器的额定电压。
一般来说,互感器的额定电压应该与电网的额定电压相匹配,以确保互感器能够正确测量电网的电压。
2. 额定电流:根据电网的额定电流确定互感器的额定电流。
互感器的额定电流应该能够适应电网的额定电流范围,以确保互感器能够正常工作,并且有足够的测量范围。
3. 精度等级:根据测量的需求确定互感器的精度等级。
一般来说,互感器的精度等级越高,测量的准确度越高,但成本也会相应增加。
4. 频率特性:根据电网的频率确定互感器的频率特性。
互感器的频率特性应该能够适应电网的频率范围,以确保互感器能够准确测量电压。
5. 负荷能力:根据电网的负荷情况确定互感器的负荷能力。
互感器的负荷能力应该能够适应电网的负荷变化,以确保互感器能够正常工作并具有足够的寿命。
此外,还可以考虑互感器的安装方式、尺寸和重量等因素,以适应不同的安装环境和要求。
电压互感器基本知识与选型要求
![电压互感器基本知识与选型要求](https://img.taocdn.com/s3/m/c8259354591b6bd97f192279168884868662b87c.png)
电压互感器基本知识与选型要求目录一、电压互感器基本知识 (3)1. 电压互感器的定义及作用 (4)2. 电压互感器的种类与特点 (5)2.1 常用种类 (6)2.2 各种类的特点 (7)3. 电压互感器的技术参数 (8)3.1 额定电压 (9)3.2 额定电流 (10)3.3 准确度等级 (11)3.4 绝缘性能参数 (12)二、电压互感器选型要求 (13)1. 选型原则 (14)1.1 根据实际需求选择合适的类型 (15)1.2 考虑设备的环境适应性 (16)1.3 遵循相关标准及规范 (18)2. 选型注意事项 (19)2.1 额定电压与电源匹配 (20)2.2 额定电流与负载匹配 (21)2.3 考虑二次侧绕组需求 (23)2.4 准确度和精度要求 (24)三、电压互感器的应用与维护 (25)1. 应用注意事项 (26)1.1 安装要求 (27)1.2 使用环境要求 (28)1.3 接线方式及注意事项 (29)2. 维护保养 (30)2.1 定期检查 (31)2.2 预防性试验 (32)2.3 故障处理及更换 (33)四、电压互感器选型实例分析 (35)1. 选型案例分析 (36)1.1 某电力系统中的电压互感器选型 (37)1.2 其他典型应用场景介绍 (38)2. 选型过程中的常见问题及解决方案 (39)2.1 问题一 (40)2.2 问题二 (41)2.3 问题三 (42)五、相关法规与标准 (44)1. 国家相关法规要求 (44)2. 行业相关标准规范介绍 (45)一、电压互感器基本知识电压互感器是一种用于测量和保护电力系统中高电压侧的电气设备。
它的主要功能是将高电压侧的电压信号降低到适合仪表、继电器等设备使用的低电压信号,以便于测量、保护和控制。
电压互感器的性能参数包括变比、额定一次电流、二次负载阻抗、绝缘等级等。
变比:电压互感器的变比是指其一次侧输出电压与二次侧输出电压之比。
变比的选择应根据实际需要,既要保证测量精度,又要满足二次设备的接入要求。
10KV电压互感器的选型与保护7页
![10KV电压互感器的选型与保护7页](https://img.taocdn.com/s3/m/58378d71482fb4daa58d4bba.png)
10KV电压互感器的选型与保护工矿企业商业百货的生产运营离不开电力供应,电力供应的稳定离不开电气设备的安全可靠,让相关人员掌握各种输配电设备、二次回路的相关知识,熟悉规程和反措要求,让电气运行人员能够更快更好的判断、分析、排出故障,是保障安全可靠地电力供应的必要的手段和方法。
1 电压互感器的选型1.1 电压互感器工作原理从工作原理上看,电压互感器和电力变压器基本相同,由于电压互感器的二次负载都是一些电压表、功率表等测量仪表和继电器线圈,阻抗很大、电流很小,因此电压互感器看以看作是一台空载运行的降压变压器,其作用是电压测量,理想的情况是二次电压能准确反应一次电压。
1.2 电压互感器的结构形式与接线方法电压互感器的结构一般分为电容式、电磁式和电子式,电磁式电压互感器在结构上又分为三相式和单相式,在三相式互感器中又有三相两柱和三相五柱两种,从绝缘上又可分为干式、油浸式、六氟化硫绝缘等。
可分为V/V接线、Y/Y接线、Y/Y/△接线,Y/Y/△形接线中开口三角形,可以用来测量电网对地绝缘情况,正常时,由于系统三相电压对称,在开口三角的出口处,电压等于零,据此可以判断系统是否存在接地。
1.3 电压互感器的误差和准确度电压互感器的比差和角差不仅仅与原、副边绕组的阻抗及空载电流有关而且与二次负载的大小和功率因数都有关系。
当副边接近于空载运行时,电压互感器的误差最小,为了使测量尽可能准确,应使电压互感器二次负载降到最小。
发动厂和变电站控制屏上的测量仪表采用0.5~1级电压互感器、3级电压互感器可用于一般精密度不高的测量或者用于继电保护。
电压互感器可以通过高导磁材料制作铁芯或者增加匝数降低磁密度来减小误差也可以采用人工补偿的方法。
1.4 电压互感器二次回路接地问题电压互感器二次回路必须有一点接地,以保证在二次回路上工作人员的安全和二次回路绝缘不遭受过电压的威胁。
电压互感器二次回路的接地点,原则上可以接在任意一点,但是习惯上接在二次回路的零点或者二次回路的B相,对于V/V接线由于不存在中性点,一般都采用B相接地,对于Y/Y/△接线,开口三角没有中性点,采取出线端子一相接地,如果二次回路采用Y接法,可以采用零点接地或者B相接地。
高压互感器及保护元件选型
![高压互感器及保护元件选型](https://img.taocdn.com/s3/m/ac328d5c3b3567ec102d8a7d.png)
电压、 过 电 流 的 冲 击。为 保 护 电 压 互 感 器 免 受 其 破 坏, 常常采取一些保护措施, 其中包括采用高压熔断 器。由于铁磁谐振现象的复杂性, 因此长期以来人们 对其进行了 研 究 试 验, 但至今未取得完全优化的措 而需有不同的选择。 施, 同时在熔断器参数的选择上因有不同的保护目标
co
m)
李! 新, 安作平
!! "
象基本能够消除。
电" 力" 设" 备
第# 卷 第$ 期
衡, 同时使电压互感器二次侧相电压波形中出现明显 的 ’ 次谐波, 导致相电压测量结果严重失真, 同时电 压互感器开口角会滤出 ’ 次谐波干扰信息, 其值可达 几伏至十几伏, 影响接地信号继电器的整定。因此一 次消谐器的应用也受到限制。,-* 接线措施对抑制 铁磁谐振与超低频振荡都有较好的效果, 而且依靠零 序电压互感器二次绕组的补偿作用, 可有效地消除二 次相电压测量中 ’ 次谐波的影响。由图 $ 可知, 由于 三相电压互感器的开口角回路是短接的, 因此三相电 零序电压的测量功能。同时, 这种接线方式也使零序 破坏了产生铁磁谐振的条件。但是由于三相电压互 用, 甚至因回路内电流过大而超出绕组的热容量而导 致产品烧坏。所以这种 ,-* 接线消谐措施还有必要 技有限公司提出了 ,-* 接线消谐措施的优化方案, 并 含两个方面: 一是开放三相电压互感器的零序回路并 对零序电压的测量回路进行补偿; 二是大幅度提高零 序阻抗。优化方案的原理电路如图 + 所示。 进行优化。针对 ,-* 接线的上述优缺点, 大连零序科 申请了专利权 ( 专利号 +((,+((.(,/ $ ) 。优化方案包 压互感器和零序电压互感器分别担负着正序电压和 回路中仅有单相电压互感器一种磁化电感, 从根本上
电压互感器的选型与参数设计
![电压互感器的选型与参数设计](https://img.taocdn.com/s3/m/80a04c4353ea551810a6f524ccbff121dc36c55a.png)
电压互感器的选型与参数设计电压互感器是电力系统中常用的电气元件,用于测量电力系统中的电压,并将其转换为可测量的信号。
在电力系统中,电压互感器的选型与参数设计非常重要,它直接影响着测量的精度和可靠性。
本文将重点讨论电压互感器的选型和参数设计的相关要点。
首先,选型的前提是确定使用电压互感器的工作条件和要求。
在选择电压互感器之前,我们应该明确测量的额定电流、额定电压、精度等参数。
根据这些参数,我们可以确定所需的额定一次电流和二次电流比例。
一般来说,额定一次电流是根据所测量电网的额定电流确定的,而额定二次电流则是根据测量仪表或保护装置的额定一次电流决定的。
其次,根据实际需求,我们应该选择合适的电压互感器类型。
根据用途的不同,电压互感器可以分为测量用电压互感器和保护用电压互感器。
测量用电压互感器用于测量电压,其主要特点是测量范围广、精度高。
而保护用电压互感器则用于保护装置的动作,其主要特点是快速响应、抗干扰能力强。
根据系统的需要,我们可以选择合适的电压互感器类型。
在确定了电压互感器类型后,我们需要进行参数的设计。
首先,需要确定额定变比。
额定变比是指电气设备的一次侧电流与二次侧电流之间的比值。
根据测量仪表或保护装置的额定一次电流,可以计算出所需的额定二次电流和相应的变比。
其计算公式为:变比 = 额定一次电流 / 额定二次电流接下来,还需要确定二次侧负载电阻。
二次侧负载电阻是指互感器二次侧接入测量仪表或保护装置时所接入的电阻。
通常情况下,额定二次电流经过二次侧负载电阻后产生的二次电压应保持在测量范围内。
因此,我们需要根据测量仪表或保护装置的额定电压范围来确定二次侧负载电阻的取值。
此外,还需要考虑一些其他的参数设计。
例如,绝缘水平、阻抗、频率响应等。
绝缘水平是指互感器的绝缘材料和结构设计能否保证安全可靠的工作。
阻抗是指互感器的内部电阻,通常应保持较低的阻抗,以确保测量的准确性。
频率响应是指互感器在不同频率下的响应特性,我们需要根据系统工作的频率范围选择合适的互感器。
电压互感器的选择
![电压互感器的选择](https://img.taocdn.com/s3/m/ba090a2b312b3169a551a456.png)
电压互感器的选取首先必须知道电压互感器(PT,电压互感器有四级,0.2 0.5 .1.3 ,5 )的作用:1.用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,二2.次侧接测量仪表、继电保护。
3.用来在线路发生故障时保护线路中的贵重设备、电机和变压器。
4.使用电压互感器可以将高电压与电气工作人员隔离选择原则:1.5kV及以下多制成户内式;35kV以上则制成户外式。
2.35kV及以上不能制成三相式3. 干式电压互感器结构简单、无着火和爆炸危险,但绝缘强度较低,只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便,适用于3kV~35kV 户内式配电装置;油浸式电压互感器绝缘性能较好,可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中4.一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,电压互感器二次侧不允许短路5常见的四种接线方式。
(1).用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式。
(2).用两台单相互感器接成不完全星形,也称V-V接线,用来测量各相间电压,但不能测相对地电压,广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3).用三台单相三绕组电压互感器构成YN,yn,d0或YN,y,d0的接线形式,广泛应用于3~220KV系统中,其二次绕组用于测量相间电压和相对地电压,辅助二次绕组接成开口三角形,供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线性点不接地或经消弧线圈接地的系统中,为了测量相对地电压,PT一次绕组必须接成星形接地的方式。
(4).在3~60KV电网中,通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
必须指出,不能用三相三柱式电压互感器做这种测量。
当系统发生单相接地短路时,在互感器的三相中将有零序电流通过,产生大小相等、相位相同的零序磁通。
电力系统中电压互感器的选型与应用
![电力系统中电压互感器的选型与应用](https://img.taocdn.com/s3/m/0aa119b9f605cc1755270722192e453610665be7.png)
电力系统中电压互感器的选型与应用电力系统中,电压互感器是一种重要的电气测量设备,用于测量和传递电力系统中各个节点的电压信息,以确保电力系统的正常运行。
在进行电压互感器的选型与应用时,需要考虑多个因素,包括电压等级、测量精度、安全性能等。
本文将就这些方面进行详细探讨。
一、电压互感器的选型要考虑的因素1. 电压等级:根据所测量电压的等级确定电压互感器的额定电压。
通常,电压互感器的额定电压应大于所测量电压的等级,以确保测量的准确性和稳定性。
2. 测量精度:电压互感器的测量精度直接影响到电力系统的安全性和稳定性。
精度等级通常分为1.0级、0.5级、0.2级等,选择适当的精度等级需根据具体的测量要求和系统要求进行确定。
3. 负荷能力:电压互感器在长时间工作时,需承受额定电压的负荷并保持稳定。
因此,在选型过程中要注意互感器的负荷能力是否能够适应系统的电气负荷变化。
4. 频率特性:不同的电力系统可能具有不同的频率,电压互感器应适应这些频率特性。
一般来说,电压互感器应具备较宽的频率响应范围,以保证测量的准确性。
5. 绝缘强度:电压互感器处于高压环境中,其绝缘性能至关重要。
选型时,需考虑互感器的击穿电压和耐电压能力,确保互感器能够正常工作并避免发生安全事故。
二、电压互感器的应用1. 电力测量:电压互感器广泛应用于电力系统的电能计量和监测中,用于测量各个节点的电压值,并反馈给控制中心或监测设备,以实现对电力系统的监控和管理。
2. 过电压保护:在电力系统中,突发的过电压可能会对设备和线路造成损坏,甚至导致系统故障。
电压互感器用于监测电力系统的电压变化情况,一旦检测到超过设定值的过电压情况,及时触发过电压保护装置,以保护系统的安全运行。
3. 电流互感器配合使用:电流互感器和电压互感器在电力系统中通常同时应用,以实现对电流和电压的测量和监测。
通过电压互感器和电流互感器的协同工作,可以实现对电力系统各个节点电能的计算和分析。
电压互感器基本知识与选型要求
![电压互感器基本知识与选型要求](https://img.taocdn.com/s3/m/60fef5cc5fbfc77da269b11e.png)
2
电压互感器基本知识与选型要求
一次感应电势的方均根值为
2 fN E1 2 E2 2 fN 2
1
m
, V , V
二次感应电势的方均根值为
2 m
所以
E1 N1 U1 E2 N 2 U 2
3
电压比(变比)为
k 12 U 1
U2
2013-8-23
2013-8-23
电压互感器基本知识与选型要求
二、电压互感器的主要技术参数
1、额定电压和额定电压比
7
电压互感器的误差、发热以及绝缘性能要求都是以额定电压 为基数做出相应规定的,因此额定电压是作为互感器性能基准的 电压值。对一次绕组而言,就是一次额定电压。对二次绕组而 言,就是二次额定电压。 额定一次电压与额定二次电压之比称为额定电压比。实际一 次电压与实际二次电压之比称为实际电压比。由于电压互感器存 在误差,额定电压比与实际电压比是不等的。 互感器的额定一次电压依电力系统的额定电压而定。因为电 力系统的额定电压是以相间电压(线电压)标称的,所以单相不 接地电压互感器一次绕组额定电压是系统的额定电压,二次额定 电压为100V。
10
2013-8-23
电压互感器基本知识与选型要求
GB1207-1997与IEC60044-2对电压误差和相位差限值如下 相位差 电压误差 准确级 ±% ±(′) ±(crad) 0.1 0.2 0.5 1.0 3.0 3P 6P 0.1 0.2 0.5 1.0 3.0 3 6 5 10 20 40 不规定 120 240 0.15 0.3 0.6 1.2 不规定 3.5 7.0
按制造厂与用户协议表中所列的额定时间允许缩短8h19无自动切除对地故障装置的中性点绝缘系统或无自动切除对地故障装置的中性点共振接地系统中的相与地间连续1230s19带有自动切除对地故障装置的中性点非有效接地系统中的相与地之间连续1230s15中性点有效接地系统中的相与地之间连续12任一电网的相间任一电网中的变压器中性点与地之间连续12一次绕组连接方式和系统接地方式额定时间额定电压因数201382317电压互感器基本知识与选型要求按系统接地方式电压互感器分为接地电压互感器和不接地电压互感器
高压电压互感器选型指南
![高压电压互感器选型指南](https://img.taocdn.com/s3/m/29b7b529ed630b1c59eeb564.png)
高压电压互感器选型指南使用条件:1、温度-25~40℃;2、海拔高度≤1000m;3、地震烈度Ⅷ(8)度;4、污秽等级:户内不低于2级,户外不低于3级;5、户内需考虑:(1)环境空气无明显灰尘、烟、腐蚀性气体、蒸汽或盐等污秽;(2)湿度条件:24h内测得的相对湿度平均值不超过95%;24h内水蒸气压力平均不超过2.2kPa;一个月内相对湿度平均值不超过90%;一个月内水蒸气压力平均不超过1.8kPa。
6、户外需考虑:(1)24h期间测得的环境气温平均值不超过40℃;(2)日照辐射达到1000W/m2(晴天中午)时应予以考虑;(3)环境空气可能有灰尘、烟、腐蚀性气体、蒸汽或盐污秽;(4)风压不超过700Pa(相当于34m/s);(5)应考虑出现凝露和降水。
7、特殊使用条件(另作考虑)产品铭牌标志:1、制造单位名及其所在地名或国名(出口产品),以及其他容易识别制造单位的标志、生产序号和日期;2、互感器型号及名称、采用标准的代号、计量许可标志及计量许可批号;3、额定一次电压和额定二次电压(例如:35/0.1kV);4、额定频率(例如:50Hz);5、额定输出和其相应的准确级(例如:50V A 0.5级);6、设备最高电压Um(例如40.5kV);7、额定绝缘水平;额定电压因数和相应的额定时间;8、绝缘耐热等级;9、二次绕组性能参数;10、设备种类:户内或户外;11、结构型式:油浸式或全封闭浇注式12、一次绕组带熔断器保护;下表中负载功率因数取cosΦ=0.8(滞后),产品性能要符合标准:GB1207-2006《电压互感器》。
8、二次绕组绝缘要求二次绕组之间及对地绝缘的额定短时工频耐压3kV,二次绕组之间及对地的绝缘电阻应不低于100MΩ。
电压互感器代号意义:。
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器
![浅谈如何选择35、10kV电力系统中电压互感器、电流互感器](https://img.taocdn.com/s3/m/d5d6e0cc964bcf84b8d57b6a.png)
浅谈如何选择35、10kV电力系统中电压互感器、电流互感器发表时间:2012-01-18T10:21:02.403Z 来源:《时代报告(学术版)》2011年10月供稿作者:晁红芬樊翠玲[导读] 在输出容量许可的情况下,一定要选择本身带有抗谐振功能的PT。
晁红芬樊翠玲(驻马店职业技术学院机电工程系河南驻马店 463000)中图分类号:TM732 文献标识码:A 文章编号:41-1413(2011)11-0000-01 摘要:针对日益扩大的电力系统,研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则,具有十分重要的意义。
关键词:电流互感器电压互感器选择随着电力系统网络的日益扩大,系统短路容量随之增大,电网上谐波普遍存在。
在35、10kV中压电网中电压互感器(PT)、电流互感器(CT)是电力系统中一次与二次的连接环节,他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。
由于电网中谐振现象的普遍存在,所以PT是电网运行中很容易出现故障的元件,选择时一定要谨慎;而某些35、10kV线路正常供电负荷又相对较小,造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求,又要保证正常情况下表计测量的准确性,还要考虑结构紧凑、经济合理。
实际运行中曾出现过线路短路时CT饱和,保护拒动,因而影响系统安全;也出现过变比选择过大造成计量不准,影响企业效益和信誉。
因此在设计和选择PT、CT时必须综合考虑以上各因素。
首先谈谈变电站的实际应用情况。
35kV胡蚁变电站主变容量8000kVAR,电压等级35/10kV。
由于该变电站靠近西郊110kV变电站,10kV母线短路容量较大,因10kV出线负荷要为农村负荷,在一年内不同季节变化较大,正常时负荷比较小,农忙季节负荷又很大。
10kV 出线负荷情况见表1。
建站时10kV开关站采用的是河南思达公司生产的预装式开关站,其CT变比为两条线路100/5,两条线路150/5;PT为普通型JDZJ-10一组,采用RN1-10/0.5熔断器保护。
10KV上互感器的选型
![10KV上互感器的选型](https://img.taocdn.com/s3/m/470a08b583d049649b665849.png)
1,计量柜,电流互感器选LZZBJ9-10??0.2S/10P20??2个
电压互感器选JDZ10-10??10/0,1KV0.2级??2个
熔断器NRXP-10/0.5A??3个??
2,PT柜,电压互感器选JZX10-10??10000/√3/100/√3/100/3??3个??
求助-在KYN28上互感器的选型问题?
各位高手,小弟初涉高压柜,想请教几个问题。第一、在进线计量柜中和PT柜中,电压互感器是如何选型的?JZD-10Q10/0.1KV0.2级是用在计量柜上的,JDZJ-10Q10000/√3/100/√3/100/3是用在PT柜上的,这两者之间有什么区别?10000/√3/100/√3/100/3这些参数是什么意思?第二、电流互感器型号:LZZBJ9-10A50/5A0.5/10P??其中0.5是测量精确级别,10P又是什么意思啊?第三、在PT柜中是不是每台都有消谐器啊?两台PT柜中是不是有两只消谐器、一只PT切换装置啊?第四、在10KV回路中,有LZZBJ9-12系列的电流互感器吗?这个不是12KV的吗?这个型号和LZZBJ9-10又有什么区别啊?
熔断器NRXP-10/0.5A??3个
1、0.2等级是专门用来计量的。10000/√3是一次侧的相电压,100/√3的绕组接成Y接,可以测量母线的线电压和相电压,100/3绕组接成开口三角形用于继电保护,开口三角形的电压在金属性接地时正好为100V。2、0.5/10P中,0.5是标准准确等级,10P是保护用电流互感器准确等级。3、PT柜中一般都有一套消弧消谐装置。系统中如果是分段接线,每切换装置。4、在10KV回路中,是有LZZBJ9-12系列的电流互感器的。额定电压是12KV,可以在一定程度上预防雷击或操作过电压,比10KV的绝缘要好。
《电压互感器,保护用熔断器,的选用导则》
![《电压互感器,保护用熔断器,的选用导则》](https://img.taocdn.com/s3/m/12080972caaedd3383c4d39a.png)
高压电器检测
公司拥有17500MVA冲击电源试验系统和220kV网络试验系统,可为客户提供有关高压开关设备和控制设备的产品认证检测、质量监督检验、委托检测和技术评价试验服务,可以进行包括电力变压器突发短路试验在内的变压器、互感器、电抗器全项目试验;为电力变压器、互感器、电抗器的产品认证检测、质量监督检验、委托检测和技术评价提供试验服务;产品检测能力覆盖了各类电容器、绝缘子和避雷器,主要有电力电容器、高压并联电容器装置、高压支柱绝缘子、绝缘套管、交流无间隙金属氧化物避雷器、电子避雷器等。
试验能力
l 直接试验——三相40.5kV/35kA、24kV/60kA、12kV/120kA;
l 合成试验——550kV/63kA 1/2极、363kV/63kA单极、252kV/63kA三极;
l 大电流试验——长期试验电流36 kA,短时试验电流400 kA;
l 绝缘试验——550kV及以下高压电器;
l 突发短路试验——550kV/1000MVA;
l 温升试验——35000A;
l 气候环境试验——拥有6m×4.5m×4m容积为108m3的高低温复合试验箱,温度-35℃~75℃,相对湿度45%~100%;
l 大型变压器试验——试验大厅配有400吨行车及变压器油循环试验系统;
l 电容器测试容量——10000kvar;
l 绝缘子机械弯扭试验——扭转负荷40kN.m,弯曲负荷300kN.m;
l 避雷器试验——363kV及以下全项目;
l 冲击电流试验——8/20us雷电冲击200kA,30/80us操作冲击20kA,18/40us 操作冲击15kA,4/10us 大电流冲击150kA,2ms方波3kA。
