旋挖钻机施工技术交底

旋挖钻机施工技术交底1. 引言在土木工程中，旋挖钻机被广泛应用于各类基础施工中，如桩基、壁柱等。

本文档将详细介绍旋挖钻机的施工技术，包括操作要点、安全注意事项以及常见问题解决等内容，以便施工人员掌握并正确操作旋挖钻机，保障施工质量和安全。

2. 旋挖钻机基本原理旋挖钻机是一种基于旋转钻探原理的机械设备。

它通过旋转钻杆和钻头，将土壤或岩石等材料逐步钻入并清除，以实现基础工程的支护和固结。

主要构成部分包括液压系统、旋转驱动系统、钻杆系统等。

3. 操作要点在使用旋挖钻机进行施工时，需要注意以下几个操作要点：3.1 钻杆组装与安装•确保钻杆的质量合格，没有损坏和变形。

•在组装和安装钻杆时，要保证连接牢固，避免松动。

•加装合适的导向齿或导向管，以增加钻杆的稳定性。

3.2 钻杆回转与推进•在进行钻进过程中，应通过调整旋挖钻机的推进力和回转力，确保施工的平稳和有序进行。

•在遇到较硬的土层或岩石时，可适当增加回转力和推进力，但要注意不要超过旋挖钻机的承载能力。

3.3 钻孔清洁与观察•在钻进过程中，及时清理钻孔内的积土和杂物，以保证钻孔的质量。

•注意观察钻孔内的土质和岩石层的情况，及时记录并解读钻进过程中的井壁样貌。

3.4 钻杆卸除•在钻孔完成后，应谨慎卸除钻杆。

•若钻杆卡住无法顺利卸除时，切勿使用过大的回转力和推进力，以免造成设备故障或安全事故。

4. 安全注意事项在使用旋挖钻机进行施工时，必须遵守以下安全注意事项：•操作前，必须熟悉旋挖钻机的结构和性能，并经过必要的培训和考核。

•操作时，严禁擅自修改或调整旋挖钻机的参数设置。

•钻杆组装和卸除时，必须佩戴好安全帽、手套和一体式防护服。

•操作人员必须站在稳定的地面上，并保持足够的间距，以避免被飞溅的岩石或杂物击中。

•在钻进过程中，禁止将手或其他物体伸入旋挖钻杆中。

•发现异常情况时，应立即停机检查，并及时报告相关人员。

如有必要，应紧急撤离现场。

5. 常见问题解决在旋挖钻机施工过程中，可能会遇到一些常见问题，下面列举几个典型的问题及解决方法：5.1 钻杆断裂•问题：钻杆在施工过程中突然断裂。

(完整版)旋挖钻施工技术交底

(完整版)旋挖钻施工技术交底范本A：序章：引言1.1 背景介绍1.2 文档目的1.3 文档适用范围1.4 定义和缩略语第二章：项目概述2.1 项目背景2.2 项目目标2.3 施工第三章：施工准备3.1 施工前准备工作3.2 设备和材料准备3.3 安全措施第四章：施工流程4.1 施工区域标识4.2 地面清理4.3 钻机组搭设及调试4.4 钻杆组装4.5 钻孔施工4.6 钻孔质量检查4.7 钻孔结束和收尾第五章：施工质量控制5.1 钻孔质量标准5.2 钻孔质量检查方法5.3 钻孔质量评估第六章：施工安全措施6.1 安全风险评估6.2 安全防护设施6.3 安全操作规程第七章：施工问题处理7.1 常见问题及处理方法7.2 难题解决方案第八章：施工记录和报告8.1 施工日志记录8.2 施工报告编写第九章：附件附件A：项目图纸附件B：施工设备清单附件C：施工材料清单附件D：安全操作规程法律名词及注释：1. 合同法：指中华人民共和国合同法，是中国国家权力机关制定的基本法律之一，用以调整和保护合同当事人的合法权益。

2. 劳动法：指中华人民共和国劳动法，是中国国家权力机关制定的基本法律之一，用以保护劳动者的合法权益。

3. 环境保护法：指中华人民共和国环境保护法，是中国国家权力机关制定的基本法律之一，用以保护和改善环境。

---范本B：序章：引言1.1 背景介绍1.2 文档目的1.3 文档适用范围1.4 定义和缩略语第二章：工程概述2.1 工程背景2.2 工程目标2.3 施工第三章：施工准备工作3.1 施工前准备工作3.2 设备和材料准备3.3 安全措施第四章：施工流程4.1 施工区域标识4.2 地面清理4.3 钻机组搭设及调试4.4 钻杆组装4.5 钻孔施工4.6 钻孔质量检查4.7 钻孔结束和收尾第五章：质量控制5.1 施工质量标准5.2 施工质量检查方法5.3 施工质量评估第六章：安全措施6.1 安全风险评估6.2 安全防护设施6.3 安全操作规程第七章：问题处理7.1 常见问题及处理方法7.2 难题解决方案第八章：记录与报告8.1 施工日志记录8.2 施工报告编写第九章：附件附件A：项目图纸附件B：施工设备清单附件C：施工材料清单附件D：安全操作规程法律名词及注释：1. 合同法：指中华人民共和国合同法，是中国国家权力机关制定的基本法律之一，用以调整和保护合同当事人的合法权益。

旋挖钻机施工人员安全技术交底(标准版)

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改旋挖钻机施工人员安全技术交底(标准版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.旋挖钻机施工人员安全技术交底(标准版)一、旋挖钻机施工人员应注意下列要求：1、进入现场必须遵守安全生产十大纪律；2、树立“安全第一，预防为主”的意识，做到不伤害别人、不伤害自己、不被别人伤害；3、操作人员必须了解设备的构造和性能，熟悉操作方法和保养要求；4、正确规范操作机械，谨慎驾驶，确保机械无损；5、严格把守驾驶关，工作时间严禁喝酒，严禁酒后登机操作，不得随意让非本机驾驶员登机操作；二、旋挖钻机拼装时重点检查项目应符合下列要求：1、各行走装置和动力装置完好；2、各连接件（螺丝、插销）牢固无松动；3、拔杆安装垂直，连接牢固无松动；4、钻杆料斗安装正确，连接牢固无松动；三、旋挖钻机行走时应注意下列要求：1、应在平坦坚实的地上行走；2、应与沟渠、基坑保持安全距离，防止倾翻；3、履带响声异常或卡住时应立即刹车，停车行走，下机检查了；四、旋挖钻机作业时应注意下列要求：1、应在平坦坚实的地面时作业、应与沟渠、基坑保持安全距离，防止倾翻或下滑；大雨、雾、雪和六级以上大风等恶劣天气时应停止作业；2、预留足够的机械操作作业面（机身旋转半径范围内），操作时必须注意周围是否有人和障碍物，在机械回转半径范围内严禁人员逗留，听从专人指挥。

3、检查护筒位置是否准确、护筒是否垂直，检查钻孔位有无地下障碍物（基础、管线），钻孔中注意保护地下相关设施等4、钻孔前应检查机械是否有障碍，严禁机械带病作业；5、应根据地质情况选择钻头和料斗，并根据钻进情况更换；6、成孔时应根据地质和钻进情况加压，不得为赶进度而盲目加压造成机械损坏；7、钻孔时若机架摇晃、移动、偏斜或钻头内发生有节奏响声时，应立即停钻，经处理后方可继续施钻，未查明原因不得强行启动；8、按要求做好施工记录，并对下一般做好交接；五、旋挖钻机停放应注意下列要求：1、应在平坦坚实的地面停放，尽量停放在无其它机械作业和行驶的地方，应与沟渠、基坑保持安全距离，防止倾斜；2、应关好电源、锁好门窗，防止机械失盗；3、完工时，机械应及时退场，放在基地仓库，做好防碰防雨保护；六、旋挖钻机保养应注意下列要求：1、切实管理好机械的零配件设备，不得随意丢失；2、要正常的为机械加机油、打黄油、以免损坏机械；3、定期清洗机械外壳，以保持机身洁净美观；4、发现损坏应及时修复，无法修复时应及时通知厂家；七、旋挖钻机施工配合方面注意下列要求:1、钢筋加工、混凝土浇注应协调钻孔同步有序进行；2、电缆应尽快架空设置，不能架起的绝缘电缆通过道路时，应采取保护措施；3、泥浆泵机、电焊机、空压机的电源必须符合用电安全技术规范要求，接地接保护零线牢固可靠，触电保护器动作灵敏；4、对钻出的泥土应及时运走，防止泥浆过满，益出地面，保持场地平整，做好文明施工；5、施工中应采取降噪音措施，减少扰民。

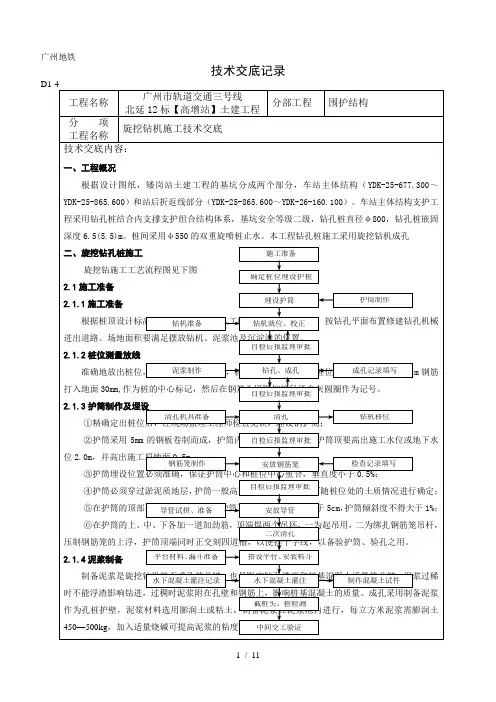

旋挖钻机施工技术交底

－50
四、钻进施工时出现卡埋钻的控制措施卡埋钻是旋挖钻机最易发生的施工事故，因此，施工过程中应采取积极主动的措施加以预防。当钻机施工时出现卡埋钻现象时，采取切实可行的措施及时进行处理施工事故。处理卡埋钻的方法如下： (1) 直接起吊法：采用吊车直接向上起吊即可。 (2) 钻斗周围疏通法：即用水下切割或反循环等方法，清理钻筒周围沉渣，然后起吊即可。五、施工注意事项 (1) 由于钻机设备较重，施工场地必须平整、宽敞，并有一定硬度，避免钻机发生沉陷。 (2) 钻机施工中检查钻斗，发现侧齿磨怀，钻斗封闭不严时必须及时整修。 (3) 泥浆初次注入时，垂直向桩孔中间进行入浆，避免泥浆沿着护筒壁冲刷其底部，致使护筒底部土质松散。 (4) 因粘土层中钻进过深易造成颈缩现象，在钻机施工时应严格一次钻进深度。

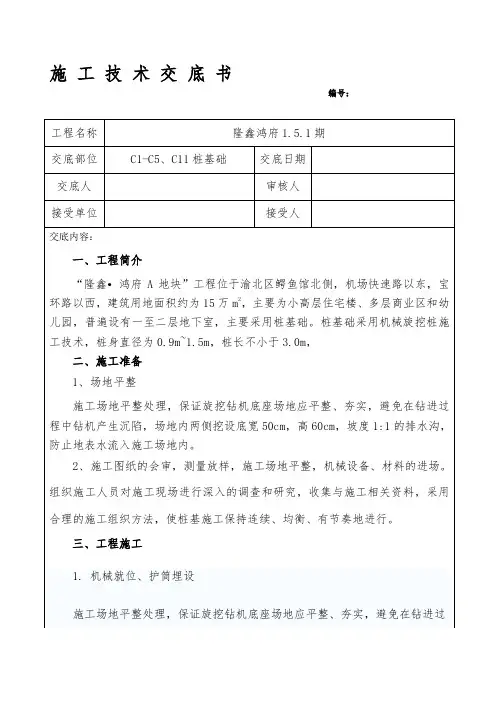

程中钻机产生沉陷。桩位确定后，利用十字线放出四个控制桩位，并以四个控制桩为基准进行埋设护筒。护筒埋设：护筒由厚度 4－6mm 钢板制成，护筒直径比桩基孔径大 100－25 0mm，每节护筒长度 1.5-3.0m，护筒至少高出地面 50cm。以防止杂物、泥水流入孔内。旋挖钻机在埋设护筒时，应由人工进行辅助配合，护筒埋设利用旋挖机的钻斗挤压作用做相应的调整。 2. 泥浆调制因钻机施工中泥浆可以防止孔壁坍塌、抑制地下水、悬浮钻渣等作用，为此泥浆是保证孔壁稳定的重要因素。由于地基岩土中又夹有粉砂土层、亚砂层，地面水位较高的特点，调制出良好泥浆的各项性能指标尤为重要。泥浆相对密度：1.02－1.10，粘度：18－22s，砂率≤4％，泥皮厚度：＜2 mm，PH 值：大于 6.5。施工过程中随时检测清孔后灌注砼时泥浆的各项性能指标，确保泥浆对孔壁的撑护作用，避免发生施工事故。 3. 钻孔施工旋挖钻机采用筒式钻斗。钻机就位后，调整钻杆垂直度，注入调制好的泥

旋挖钻机施工技术交底.doc

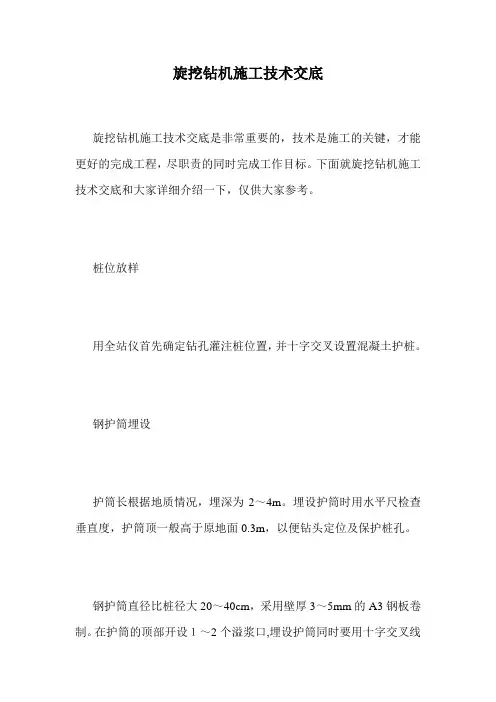

旋挖钻机施工技术交底旋挖钻机施工技术交底是非常重要的，技术是施工的关键，才能更好的完成工程，尽职责的同时完成工作目标。
