继保课程设计任务书
继电保护课程设计
目录第一章设计任务书§1.1 原始材料 (2)§1.2 设计任务 (5)第二章馈线保护配置与整定计算§2.1 馈线保护 (7)§2.2 变压器保护 (10)§2.3 电容器保护 (13)第三章原理图和张开图§3.1 原理图 (15)§3.2 展开图 (17)参考文献 (18)第一章设计任务书§1.1、原始资料1 YN,d11牵引变压器基础数据2 并联电容补偿装置基础数据3 A相馈线保护(下行) 基础数据(不计复线牵引网互感)4 B相馈线保护(上行) 基础数据(不计复线牵引网互感)一．系统接线图1.牵引变电所示意图注：图中仅画出了一台牵引主变压器。
2.并联电容补偿装置27．5kV（A）27．5kV（B）§1.2 设计任务(1)完成主变、并联电容补偿装置、馈线保护的配置方案设计；(2)完成主变、并联电容补偿装置、馈线保护的整定计算；(3)画出A相馈线保护的原理接线图和保护的展开图，并作相应说明；注1：展开图需包括电流电压回路接线图、控制回路接线图和信号回路接线图；注2：不要求对电流、电压互感器的负载能力进行校验，不要求画出屏面布置图、屏后接线图和端子排列；注3：仅要求针对一个断路器画出控制回路。
第二章馈线保护配置与整定计算由于不同厂家生产的保护实现方式与动作特性的不同，配置方案与整定计算也就不同，但配置与整定的基本原则相同。
§2.1、交流牵引负荷的特点(1)移动负荷，大小随时变化，这主要与线路情况，机车类型，列车重量和运行速度有关。
(2)负荷电流大，馈线电流可在0到600～800A的极宽范围内变化，双机牵引更高；有些线路高达2000～3000A(3)单边供电时，供电臂的长度为20～30km；双边供电时，复线为40～50km，单线为60～70km。
(4)线路单位阻抗大于普通输电线路阻抗，0.54∠65°(5)距离长，单位阻抗大，在最小运行方式下牵引网末端短路时，电流数值较小，有时可与最大负荷相比，采用一般保护很难满足灵敏度的要求。
电力系统继电保护课程设计任务书正文
电力系统继电保护课程设计任务书正文集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#某变电所的电气主接线如图所示。
已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数：MVA S N 5.31=，电压：kV 11/%5.225.38/%5.24110⨯±⨯±，接线：)1211//(//011--∆y Y d y Y N 。
短路电压：5.10(%)=HM U ；6(%);17(%),==ML L H U U 。
两台变压器同时运行，110kV 侧的中性点只有一台接地；若只有一台运行，则运行变压器中性点必须接地，其余参数如图4-1所示。
图 某变电所主接线1设计计算 短路电流计算用标幺值计算短路电流参数，确定短路计算点，计算短路电流值。
1、画出短路等值电路 如图所示，图 短路等值电路图计算各元件电抗参数，取基准容量MVA S d 100=，基准电压为kV U d 5.101=，kV U d 372=；基准电流为： A I d 55005.1031010031=⨯⨯=，（1） 计算电源系统基准电抗的标幺值。
1.01000100max.min .===k d s S S X ， （2） 变压器各侧阻抗标幺值。
()75.106175.1021001=-+=k U ，()25.06175.1021002-=+-=k U ()25.66175.1021003=++-=k U ，3413.05.3110010075.10100001.=⨯==TN d k HT S S U X （3） 线路的基准电抗标幺值。
短路电流计算由主接线分析可知，变压器的主保护为一台变压器单独运行为保护的计算方式，保护时，变压器后备保护作保护线路的远后备保护时，要校验k3、k4两点的灵敏系数，因此，除需要计算k1、k2两点最大、最小运行方式短路电流外，还需计算k3、k4两点的最小短路电流。
继电保护课程设计任务书
河南城建学院电气与信息工程学院《电力系统继电保护》课程设计任务书班级0912141-2专业电气工程及其自动化设计时间第18周指导教师2016年1月一、设计时间及地点1、2015—2016学年第一学期第18周2、教室、图书馆及机房二、设计目的和要求1、继电保护课程设计是配合“电力系统继电保护原理”理论教学而设置的一门实践性课程。
主要目的是通过该课程使学生初步掌握继电保护的设计步骤和方法，熟悉有关“规定”和“设备手册”的使用方法，以及继电保护标准图的绘制等。
2、通过该课程设计使学生达到以下几点要求：1）、巩固和加深对继电保护基本知识的理解，提高学生综合运用所学知识的能力。
2）、培养学生根据课题需要选学参考资料的自学能力。
通过独立思考、钻研有关问题，学会自己分析解决问题的方法。
3）、通过对实际系统的设计方案的分析比较、计算、设备选择、或数字仿真等环节，初步掌握继电保护系统的分析方法和工程设计方法。
4）、了解相关的工程技术规范，能按课程设计任务书的要求编写设计说明书，能正确反映设计和实验成果、正确绘制电路图等。
5）、通过课程设计实践，培养学生建立正确的生产观点、经济观点和全局观点。
三、设计题目和内容1、双侧电源的35KV线路继电保护的配置及整定计算。
原始资料：某双侧电源的35KV线路网络接线如下：已知：（1）、电厂为3台3⨯6000KW、电压等级为6、3KV的有自动电压调节器的汽轮发电机，功率因数cosϕ=0.8，X d”=0.125, X2=0.15, 升压站为2台容量各为10MV A的变压器U d =7.5%，各线路的长度XL—1为20KM；XL—2为50KM；XL—3为25KM；XL—4为14KM ；XL—5为40KM发电机系统（2）、电厂最大运行方式为3台发电机2台变压器运行方式，最小运行方式为2台发电机2台变压器运行方式；XL—1线路最大负荷功率为10MW，XL—4线路最大负荷功率为6MW。
（3）、各可靠系数设为：K I K =1.2，K II K =1.1，K III K =1.2，XL—1线路自起动系数K Zq =1.1，XL—4线路自起动系数K Zq =1.2，XL—5线路过流保护的动作时限为1.6秒, XL—3线路C 侧过流保护的动作时限为1.秒，保护操作电源为直流220V。
《电力系统继电保护》课程设计任务书
课程设计任务书一、目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。
通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、计算，识图、绘图，以及查阅、使用有关技术资料的能力。
本次课程设计主要以中型企业变电所主变压器及相邻线路为对象，主要完成继电保护概述、主变压器及线路继电保护方案确定、短路电流计算、继电保护装置整定计算、绘保护配置图等设计和计算任务。
为以后深入学习相关专业课、进行毕业设计和从事实际工作奠定基础。
二、设计内容1、主要内容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。
（2）继电保护概述，主变压器继电保护方案确定，线路保护方案的确定。
（3）短路电流计算。
（4）继电保护装置整定计算。
（5）各种保护装置的选择。
2、原始数据某变电所电气主接线如图1所示，已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，SFSZ7-31500/110,其参数如下：S N =31.5MVA ；电压为110±8×1．25％／38.5±2×2．5％／11 kV ；接线为Y N /y/d 11（Y 0/y/Δ-12-11）；短路电压U HM （%）=10.5，U HL （%）=17，U ML (%)=6.5。
两台变压器同时运行，110kV 侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地，其余参数如图1。
3、设计任务结合系统主接线图，要考虑L1L2两条110kV 高压线路既可以并联运行也可以单独运行。
针对某一主变压器及相邻线路的继电保护进行设计，变压器的后备保护（定时限过电流电流）作为线路的远后备保护。
已知条件如下：（1） 变压器35kV 母线单电源辐射形线路L5L6的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.0s ，线路L5L6的正常最大负荷电流为350A ，（2） 变压器10kV 母线母线单电源辐射形线路L3L4的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.2s ，线路L3L4的正常最大负荷电流为400A ，（3） L1L2各线路均装设距离保护，试对其相间短路保护I,II,III 段进行整定计算，即求各段动作阻抗Z OP I ,Z OP II ,Z OP III 和动作时限t 1I 、t 1II 、t 1III ,并校验其灵敏度,线路L1L2的最大负荷电流为变压器额定电流的2倍，功率因数cos ϕ=0.9,各线路每千米阻抗Z1=0.4Ω,阻抗角ϕL=700,电动机自启动系数KSS=1.5，继电器的返回系数Kre=1.2,并设Krel`=0.85, Krel``=0.8, Krel```=1.2,距离III 段采用方向阻抗继电器，（4） 变压器主保护采用能保护整个变压器的无时限纵差保护，变压器的后备保护作为线路的远后备保护。
《电力系统继电保护》课程设计任务书
《电力系统继电保护》课程设计任务书课程设计任务书适用专业：发电厂及电力系统（三年制）电力系统继电爱护及自动化（三年制）电气工程系2008年4月《继电爱护课程设计》任务书 目的要求：通过本课程设计，使学生把握和应用电力系统继电爱护的设计、整定运算、资料整理查询和电气绘图等使用方法。
在此过程中培养学生对各门专业课程整体观的综合能力，通过较为完整的工程实践差不多训练，为全面提升学生的综合素养及增强工作适应能力打下一定的基础。
本课程要紧设计35KV （110KV ）线路、变压器、发电机继电爱护的原理、配置及整定运算，给今后继电爱护的工作打下良好的基础。
设计题目：（一）双侧电源的35KV 线路继电爱护的配置及整定运算。
原始资料：某双侧电源的35KV 线路网络接线如下： 已知：（1）、电厂为3台36000KW 、电压等级为6、3KV 的有自动电压调剂器的汽轮发电机，功率因数cos =0.8，X d ”=0.125, X2 =0.15, 升压站为2台容量各为10MV A 的变压器Ud =7.5%，各线路的长度XL —1为20KM ；XL —2为50KM ；XL —3为25KM ；XL —4为14KM ；XL —5为40KMA发电机系统（2）、电厂最大运行方式为3台发电机、2台变压器运行方式，最小运行方式为2台发电机、2台变压器运行方式；XL —1线路最大负荷功率为10MW ，XL —4线路最大负荷功率为6MW 。
（3）、各可靠系数设为：KIrel =1.2，KIIrel =1.1，KIIIrel =1.2，XL —1线路自起动系数KMs =1.1，XL —4线路自起动系数KMs =1.2，XL —5线路过流爱护的动作时限为1.6秒, X L —3线路C 侧过流爱护的动作时限为1.0秒，爱护操作电源为直流220V 。
（4）、系统最大短路容量为135MV A ,最小短路容量为125MV A 。
设计任务选出线路XL —1A 侧，XL —4线路电流互感器变比。
继电保护课程设计任务书

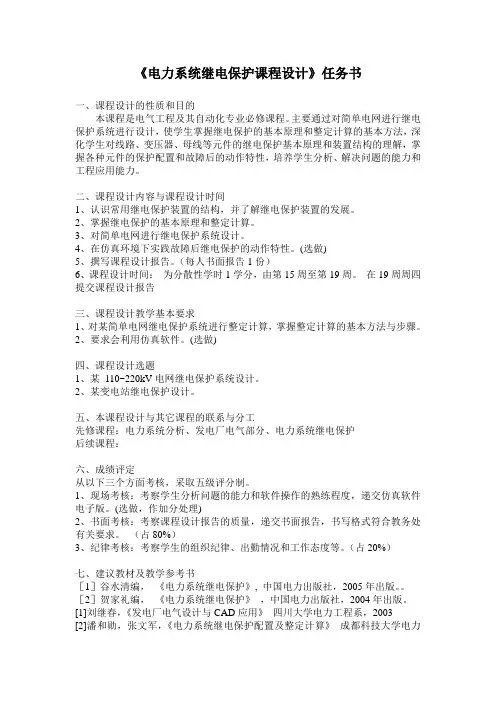

《电力系统继电保护课程设计》任务书一、课程设计的性质和目的本课程是电气工程及其自动化专业必修课程。
主要通过对简单电网进行继电保护系统进行设计，使学生掌握继电保护的基本原理和整定计算的基本方法，深化学生对线路、变压器、母线等元件的继电保护基本原理和装置结构的理解，掌握各种元件的保护配置和故障后的动作特性，培养学生分析、解决问题的能力和工程应用能力。
二、课程设计内容与课程设计时间1、认识常用继电保护装置的结构，并了解继电保护装置的发展。
2、掌握继电保护的基本原理和整定计算。
3、对简单电网进行继电保护系统设计。
4、在仿真环境下实践故障后继电保护的动作特性。
(选做)5、撰写课程设计报告。
（每人书面报告1份）6、课程设计时间：为分散性学时1学分，由第15周至第19周。
在19周周四提交课程设计报告三、课程设计教学基本要求1、对某简单电网继电保护系统进行整定计算，掌握整定计算的基本方法与步骤。
2、要求会利用仿真软件。
(选做)四、课程设计选题1、某110~220kV电网继电保护系统设计。
2、某变电站继电保护设计。
五、本课程设计与其它课程的联系与分工先修课程：电力系统分析、发电厂电气部分、电力系统继电保护后续课程：六、成绩评定从以下三个方面考核，采取五级评分制。
1、现场考核：考察学生分析问题的能力和软件操作的熟练程度，递交仿真软件电子版。
(选做，作加分处理)2、书面考核：考察课程设计报告的质量，递交书面报告，书写格式符合教务处有关要求。
（占80%）3、纪律考核：考察学生的组织纪律、出勤情况和工作态度等。
（占20%）七、建议教材及教学参考书［1］谷水清编，《电力系统继电保护》, 中国电力出版社，2005年出版。
［2］贺家礼编，《电力系统继电保护》，中国电力出版社，2004年出版。
[1]刘继春，《发电厂电气设计与CAD应用》四川大学电力工程系，2003[2]潘和勋，张文军，《电力系统继电保护配置及整定计算》成都科技大学电力工程系，四川电力调度局[3]《电力工程电气设计手册（电气二次部分）》能源部西北电力设计院[4]《水电站机电设计手册（电气二次）》水电站机电设计手册[5]何仰赞，《电力系统分析（上）》华工理工大学，1997[6]方大千，《实用继电保护技术》人民邮电出版社 2003[7]崔家佩等《电力系统继电保护及安全自动装置整定计算》水利电力出版社，1993[8]卓有乐《电力工程电气设计200例》中国电力出版社，2002[9]陈德树《计算机继电保护原理与技术》水利电力出版社，1992[10]陈曾田《电力变压器保护》水利电力出版社，1989[11]许建安《电力系统继电保护》水利电力出版社，20032011/5/26。
电力系统继电保护课程设计任务书
电力系统继电保护课程设计任务书电力系统继电保护是电力系统中非常重要的一个部分，它的作用是在电力系统出现故障时，对其进行保护并确保系统的稳定运行。
因此，在电力系统继电保护课程的学习中，需要进行相关的课程设计任务，以加深学生对该领域的理解和掌握。
一、任务背景电力系统继电保护的本质就是一种电子保护装置，其作用是及时监测电力系统的异常情况，并根据不同的故障现象采取相应的保护措施以防止系统出现进一步的损失。
该技术应用极其广泛，涉及到建筑、交通、能源等领域，因此，对于电气工程、自动化等专业的学生来说，学习电力系统继电保护系统设计任务显得尤为重要。
二、任务目标1. 理解电力系统的整体结构和相关知识在电力系统继电保护课程设计任务中，需要对电力系统的整体结构和相关知识进行全面的理解。
包括电力系统的各个部分及其具体功能，电力设备的组成和工作原理等，从而为后续操作做好充分的准备。
2. 掌握继电保护的基本原理和设计方法了解电力系统的整体结构和相关知识之后，需要深入了解电力系统继电保护的基本原理和设计方法。
掌握电力系统继电保护的基本原理，包括电流保护、过电流保护、保护的类型和特点等。
同时，要熟悉各种继电器的性能和特点、继电保护的运作流程及相关控制技术，以便在后续操作中提供指导。
3. 选择合适的继电保护方案并设计系统在了解继电保护的基本知识后，需要根据学习成果和实际需要，选择合适的继电保护方案并进行设计。
这涉及到多方面的知识和技能，如电路设计、控制系统设计等，需要进行综合考虑并做出合理的安排。
4. 在实际操作中发掘问题并进行解决在课程设计任务中，有可能会遇到各种问题，如系统参数计算出现偏差、电力设备未能正常工作等等，而这些问题可能会影响到整个课程设计任务的进行。
因此，需要在实际操作中发掘问题，加强交流和沟通，并及时解决问题，确保任务顺利完成。
三、任务内容1. 基本原理和知识的学习对电力系统的整体结构和相关知识进行全面的了解和学习，以掌握电力系统继电保护的基本原理和设计方法。
电力系统继电保护课程设计任务书13
《电力系统继电保护课程设计》任务书适用专业：发电厂及电力系统一、设计意义：通过设计、使学生掌握和应用电力系统继电保护的基本知识进行电力系统主要电气元件继电保护的初步设计，在此过程中学会资料搜集与查询、知识整理与归纳、保护设计与规范、论文撰写与总结、图纸识读与绘制，从而培养学生对各门专业课程整体观念综合能力，通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础。
本课程主要设计110KV线路、变压器、发电机继电保护的原理、配置及整定计算，给今后继电保护的工作打下良好的基础。
二、设计题目任务一110KV直接接地系统输电线路保护的设计1．原始资料：110kV及以下电压一般为配电电压，完成对电能进行降压处理并按一定方式分配至电能用户的功能。
其中35～110kV配电网为高压配电网，10～35kV配电网为中压配电网，1kV 以下配电网称为低压配电网。
110KV输电线路是我国电力系统城市主干网的基本构架，承担城市供电的输电任务，并形成多电源环网，采用中性点直接接地方式。
保证110KV输电线路的安全运行是决定城市电力负荷正常运行的先决条件，其保护意义重大。
2、设计任务（1）设备运行环境分析、故障情况分析及配置输电线路保护（2）保护原理简单分析（配有原理接线图），明确各个保护地位作用。
（3）列表描述保护所需继电器、互感器等设备的型号及基本参数。
（4）绘制线路继电保护展开图（A3）。
（5）写出说明书（论文）。
任务二柏溪110KV变电站主变压器继电保护的设计1、原始资料：电力变压器是发电厂和变电所的主要设备之一。
变压器的作用是多方面的，不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。
通过电压的改变，既可以解决长距离输电所带来的损耗问题，同时利于电能的合理输送、分配和使用。
电力变压器的保护是保证变压器正常运行的重要保证。
宜宾柏溪110KV变电站主变压器基本参数：2、设计任务（1）设备运行环境分析、故障情况分析及配置变压器保护（2）保护原理简单分析（配有原理接线图），明确各个保护地位作用。
0801继电保护课程设计任务书
一、题目单侧电源环形网络如图所示，已知：（将CD线路长度改为60km）（1）网络中各线路采用带方向或不带方向的电流电压保护，所有变压器均采用纵联差动保护作为主保护，变压器均为Ｙn，d11接线；（2）发电厂的最大发电容量为3×50ＭＷ，最小发电容量为2×50ＭＷ；（3）网络的正常运行方式为发电厂发电容量最大且闭环运行；（4）允许的最大故障切除时间为0.85s；（5）线路AB、BC、AD、CD的最大负荷电流分别为230、150、230和140Ａ，负荷自起动系数5.1K；ss（6）各变电所引出线上的后备保护的动作时间如图示，△t＝0.5s；（7）线路正序电抗每公里均为0.4Ω；（8）试决定：AB,AC,BC；AD线路电压等级为110kV二、说明书应有下列内容：1、题目2、I计算结果，计算结果用表格列出。
必须说明系统运行方式、短路点与短路类型的k决定原则或依据，以及计算时考虑的其他因素。
3、保护方式的选择及整定计算结果要求说明选用保护方式的原则，各保护的整定计算条件，并用表格列出整定计算结果。
整定计算时所采用的公式及各种系数的数值也应列出。
一、题目图示110kV单电源环形网络：（将AB线路长度改为50km）（1)所有变压器和母线装有纵联差动保护，变压器均为Ｙn，d11接线；（2）发电厂的最大发电容量为（2×25+50）ＭＷ，最小发电容量为2×25ＭＷ；（3）网络的正常运行方式为发电厂发电容量最大且闭环运行；（4）允许的最大故障切除时间为0.85s；（5)线路AC、BC、AB、CD的最大负荷电流分别为230、150、230和140Ａ，负荷自起动系数5.1K；ss（6）时间阶梯△t＝0.5s；（7）线路正序电抗每公里为0.4Ω；（8）试决定：二、说明书应有下列内容：1、题目2、I计算结果，计算结果用表格列出。
必须说明系统运行方式、短路点与短路类型的k决定原则或依据，以及计算时考虑的其他因素。
电力系统继电保护课程设计任务书
电力系统继电保护课程设计任务书一、设计任务的背景和目的电力系统继电保护是电力系统运行管理中的重要内容之一，它的作用是在电力系统设备发生故障时及时分离故障设备并保障系统的安全稳定运行。
继电保护技术的发展已经走过了数十年的历程，形成了一整套先进的继保理论和技术。
在现代电力系统中，继电保护日益发挥着重要的作用。
针对电力系统继电保护的实际需要，本课程设计任务书旨在培养学生的分析和解决电力系统故障的能力，以及运用现代继电保护技术实现电力系统安全、稳定、可靠运行的能力。
二、任务的内容本次课程设计任务要求学生根据电力系统的特点和继电保护技术的基本原理，设计一台电力系统的多重保护系统。
具体任务包括以下内容：1. 选题阶段选定一台电力系统，并确定其需要保护的主要设备和线路，分析系统的负载和电流特性，确定需要设置哪些保护。
2. 方案设计阶段设计系统的多重保护方案，对主保护和备用保护进行合理配置，并确定各种保护的参数和动作时序。
3. 参数计算阶段计算各种保护的动作时限和动作特性参数，进行计算机仿真，检查方案的合理性和可靠性。
4. 实验操作阶段根据设计方案，操作实验室中的电动机和变压器等设备，测试和验证方案的正确性和概率性。
5. 实验报告撰写根据实验结果和操作过程撰写实验报告，详细叙述课程设计的过程和成果，展示学生的实际能力。
三、任务的要求1. 学生应独立完成课程设计任务，并在指导老师的指导下进行设计、计算和实验等操作过程。
2. 电力系统的多重保护方案应满足系统的安全、稳定、可靠运行的要求，并考虑节能和环保等方面因素。
3. 学生应掌握熟练的计算机仿真技术和操作实验室仪器的能力，确保实验过程的安全和可靠。
4. 实验报告应详细叙述设计过程和成果，并说明存在的问题和改进方向，以及对学生进行综合评价。
四、任务的评价标准1. 选题合理，设计方案切实可行，保护参数计算准确、仿真结果合理、验收结果符合设计要求，实验报告撰写规范且内容详实。
继电保护课程设计
目录第一章设计任务书§1.1 原始材料 (2)§1.2 设计任务 (5)第二章馈线保护配置与整定计算§2.1 馈线保护 (7)§2.2 变压器保护 (10)§2.3 电容器保护 (13)第三章原理图和张开图§3.1 原理图 (15)§3.2 展开图 (17)参考文献 (18)第一章设计任务书§1.1、原始资料1 YN,d11牵引变压器基础数据2 并联电容补偿装置基础数据3 A相馈线保护(下行) 基础数据(不计复线牵引网互感)4 B相馈线保护(上行) 基础数据(不计复线牵引网互感)一．系统接线图1.牵引变电所示意图注：图中仅画出了一台牵引主变压器。
2.并联电容补偿装置27．5kV（A）27．5kV（B）§1.2 设计任务(1)完成主变、并联电容补偿装置、馈线保护的配置方案设计；(2)完成主变、并联电容补偿装置、馈线保护的整定计算；(3)画出A相馈线保护的原理接线图和保护的展开图，并作相应说明；注1：展开图需包括电流电压回路接线图、控制回路接线图和信号回路接线图；注2：不要求对电流、电压互感器的负载能力进行校验，不要求画出屏面布置图、屏后接线图和端子排列；注3：仅要求针对一个断路器画出控制回路。
第二章馈线保护配置与整定计算由于不同厂家生产的保护实现方式与动作特性的不同，配置方案与整定计算也就不同，但配置与整定的基本原则相同。
§2.1、交流牵引负荷的特点(1)移动负荷，大小随时变化，这主要与线路情况，机车类型，列车重量和运行速度有关。
(2)负荷电流大，馈线电流可在0到600～800A的极宽范围内变化，双机牵引更高；有些线路高达2000～3000A(3)单边供电时，供电臂的长度为20～30km；双边供电时，复线为40～50km，单线为60～70km。
(4)线路单位阻抗大于普通输电线路阻抗，0.54∠65°(5)距离长，单位阻抗大，在最小运行方式下牵引网末端短路时，电流数值较小，有时可与最大负荷相比，采用一般保护很难满足灵敏度的要求。
继电保护课设任务书3
文字简明扼要，字迹工整；
图和表格不能徒手画。
6．工作计划及进度：
年月日~月日
月日~月日
月日~月日
答辩或成绩考核
7、成绩组成及考核标准：
指导教师根据设计成品的质量，结合平时作设计情况和口试情况，按优、良、中、及格和不及格五级评定。
系主任审查意见：
签字：
年月日
1）说明书中应包括如下内容
课题内；
明确题目中所给系统的最大运行方式、最小运行方式，以及主要运行方式；
系统的等效电路图、短路点的选取、短路电流及残压的计算；
环网的保护配置及整定计算；单侧电源的单回供电线路的保护配置及整定计算；平行双回线路的保护配置及整定计算；
对全网保护进行评价。
2）说明书的书写要求
全网保护及自动装置的配置图。
4．主要参考文献：
1. 张保会 主编.《电力系统继电保护》.北京：中国电力出版社
2. 王维俭 主编.《发电机变压器继电保护应用》.北京：中国电力出版社
3. 黄玉铮 主编.《继电保护习题集》.北京：中国电力出版社
4. 崔家佩 主编.《电力系统继电保护与安全自动装置整定计算》.北京：中国电力出版社
课程设计任务书
学年第学期
学 院：
电气工程学院
专 业：
电气工程及其自动化
学 生 姓 名：
学 号：
课程设计题目：
35kV电网相间短路线路保护的配置及整定计算
起 迄 日 期:
月日~月日
课程设计地点:
指 导 教 师:
系主任：
下达任务书日期: 年月日
课 程 设 计 任 务 书
1．设计目的：
在学完电力系统分析、发电厂电气部分、电力系统继电保护原理、高电压技术等课程的基础上，通过该课程设计综合运用所学知识，对学生进行工程设计的基本技能、综合计算以及编写报告的初步训练，提高独立分析问题和解决问题的能力。使学生掌握电力系统继电保护的基本原理、整定计算、继电保护动作行为分析和试验方法，为学生毕业后从事本专业领域的工作打下必要的理论知识和实际应用知识的基础。
继电保护课程设计任务书04
10kV 侧负荷同时率为 0.85 最小负荷是最大负荷的 70% 最大负荷利用时间 Tmax=5000 小时。 注：线路长度为每回之长。 7、设计步骤： 1、通过短路电流的计算来确定运行方式，即确定最大运行方式和最小运行方式。 2、为保护对象进行保护的初步配置。 3、对所配保护进行整定计算和灵敏性校验。 4、根据 3 的结果来确定最终保护类型。
任务与要求：
⒈编写说明书与计算书： ⑴说明书：选择的依据； ⑵计算与选择结果； ⑶计算书：主要的计算公式及计算过程。 ⒉绘制图纸 ⑴继电保护的原理接线图 ⑵继电保护的配置图（3#）
主要参考资料：
1 崔家沛等主编. 电力系统继电保护与安全自动装置整定计算.水利电力出版社，1993 2 曹绳敏.电力系统课程设计毕业设计参考资料.中国电力出版社，1998 3 陈生贵.电力系统继电保护. 重庆大学出版社,2002 4 电力工程设计手册.中国电力出版社，1998 5 电力工程设备手册.中国电力出版社，1998 6 电力工业部电力规划设计总院编.电力系统设计手册.中国电力出版社，1995 7 何仰赞等.电力系统分析.武汉：华中理工大学出版社，1997
35kV 侧负荷同时率为 0.85 最小负荷是最大负荷的 70% 最大负荷利用时间 Tmax=5500 小时。 4、110kV 侧负荷同时率为 0.9。 5、待设计变电所的负荷年增长率为 9% 6、地区温度： 最高温度+40 度 最低温度-6 度 最热月平均最高温度+30 度 年平均温度+20 度
(2)10kV 侧负荷(kW): 负荷名称 配电站甲 配电站乙 用户 D 用户 E 用户 F 用户 G 用户 H 最大负荷 2000 1200 1800 2000 500 1000 1200 回路数 2 1 1 2 1 1 1 供电方式 电缆 架空 架空 电缆 架空 架空 架空 线路长度 4 千米 8 千米 10 千米 3 千米 16 千米 15 千米 10 千米 功率因数 0.9 0.85 0.9 0.9 0.9 0.85 0.9
继电保护课程设计.docx
目录c:\iknow\docshare\data\cur_work\电力系统继电保护课程设计任务书.............................................................................................................................................................................................................................................................................. ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................电力系统继电保护课程设计任务书一、设计目的1、巩固和加深对电力系统继电保护课程基础理论的理解。
超实用电力系统继电保护课程设计任务书
电力系统继电保护课程设计任务书一、设计的目的和要求1．目的：通过电力系统继电保护课程设计教学环节，掌握电力系统继电保护时间整定计算的基本方法，掌握在MATLAB中建立电力系统模型的完整过程，并观察各个故障点的动作情况及相关电压的波形。
本课程设计有助于学生在学习的过程中，系统掌握电力系统继电保护分析、计算方法和专业仿真软件的正确使用，为本专业学生毕业后在电网、发电厂就业以及继续深造奠定坚实的基础。
2．要求：要求给定电力网络接线图、故障条件和MATLAB软件，建立相应的仿真模型，计算继电保护整定时间，观察分析各种故障条件下的动作情况，绘制相关波形。
二、设计的内容及步骤1．内容：某地区110kV电力网络接线图，如图1所示。
各电力元件基本参数标注于接线图，导线x1=0.4Ω／km，母线C、母线D之间的联络断路器5断开，30秒时，联络断路器5闭合。
=9Ω，Z S·min=6水电厂同步发电机G1（转子极对数p=22），最大和最小等效阻抗Z S·maxΩ=1.6Ω，Z S·min=1.2Ω火电厂同步发电机G2，最大和最小等效阻抗Z S·max变压器T1：升压变压器YN－d11变压器T2：升压变压器YN－d11变压器T3：升压变压器Y－d11变压器T4：降压变压器D－d0变压器T5：降压变压器YN－d11变压器T6：三绕组降压变压器联接组别Y－yn－d消弧线圈L：电阻0.1Ω、电抗170ΩM1：高压电动机L1：综合负荷1L2：综合负荷2L3：综合负荷3L4：综合负荷42．设计要求要求：①发电机G1内部定子C相90％处（k3）0.3～0.8s时接地短路时，发电机定子绕组各相电压和总零序电压的波形；②在距离母线A正前方30km的k8处在0.5s～2.5s时发生三相短路（过渡电阻20Ω）时保护1和保护2处的功率方向继电器的测量结果；③母线C处0.8s发生三相短路，保护4的动作情况；④变压器T2内部绕组32s时发生三相短路，变压器T2的纵联差动保护动作情况；⑤综合负荷L2在35秒时发生AB相间短路，保护10的电流保护动作情况；⑥综合负荷L1在38秒时发生A相接地短路，保护26的电流保护动作情况；仿真时间45s，仿真算法自行指定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆电力高等专科学校
题目：35KV变电站继电保护配置及整定计算
院系
专业
班级继保0915
学生姓名
指导教师唐顺志
日期
重庆电力高等专科学校《课程设计》任务书课程名称：电力系统继电保护
说明：1、此表一式三份，系、学生各一份，报送实践部一份。
2、学生那份任务书要求装订到课程设计报告前面。
附录一：设计基础资料
1、35KV一次系统原理接线图一张（另附）
2、系统阻抗（以100MV A、37KV为基准的标么值）
Xc1=0.15/0.2 分子为最大运行方式，分母为最小运行方式
Xc2=0.2/0.25 含义同上
3、两台双绕组变压器
容量每台为：31.5MV A 接线方式：Y，d11
额定电压为：35±4×2.5%/11KV
短路电压百分数Uk%=8%
4、35KV线路X1= 0.4Ω/KM；10KV线路X=0.08Ω/KM；R=0.45Ω/KM。
5、XL-1最大负荷10MV A；XL-2最大负荷6MV A；XL-3最大负荷7MV A；
XL-4最大负荷8MV A；XL-5最大负荷10MV A；XL-6最大负荷10MV A。
其中一类负荷45%；二类负荷25%；三类负荷30%。
6、10KV侧后备保护最大时限为1秒。
附录二：设计指导书
一、确定所需各种运行方式，初步配置继电保护。
二、选择短路点，计算短路电流。
三、根据整定原则结合实际条件整定计算保护的动作参数。
四、用规定的说明书纸编写说明书。
五、设计并制作变电站保护配置图及变压器保护、线路保护接线图。
附录三：课程设计计划书
本次设计进程安排如下表：（共2周，每周5天）
重庆电力高等专科学校
设计题目：中型水电站继电保护设计
系别：电力工程系
年级专业：继保09级 5 班
学生姓名：
学号：
指导教师：唐顺志
重庆电力高等专科学校《课程设计》任务书课程名称：电力系统继电保护
教研室：继电保护指导教师：唐顺志
说明：1、此表一式三份，系、学生各一份，报送实践部一份。
2、学生那份任务书要求装订到课程设计报告前面。
附录一：设计基础资料
电力系统后备保护最大动作时间1.5秒。
电力系统供给的最大短路容量为1000MV A、最小短路容量为600MV A。
附录二：课程设计计划书
本次课程设计时间共2周，其进程安排如下表：
附录三：课程设计指导书
1、继电保护配置（参考继电保护、继电保护和自动装置设计技术规程、电力工程设计手册）；
2、选基值、计算各元件标幺值、作序网络图、进行短路计算（参考故障分析教材）
3、继电保护整定计算（参考继电保护教材、电力工程设计手册）；
4、编写课程设计说明书。
说明书用学校规定的格式、设计说明书纸抄写。
重庆电力高等专科学校
设计题目：110KV变电站继电保护设计
系别：电力工程系
年级专业：继保09级 5 班
学生姓名：
学号：
指导教师：唐顺志
一、设计题目：
110KV变电站继电保护课程设计
二、设计题目：
1．短路电流计算
2．变压器继电保护配置
3．变压器各项保护整定
4．绘制主变继电保护原理图
三、原始资料：
1．变电站与系统联系（附图一张）
A．两台三绕组变压器，型号均为SFSL1—50000/121/38.5/6.3KV Y0/Y/△-12-11
B．C1为大电流接地系统，最大运行方式下X1=0.47；最小运行方式下X1=0.51；X0=0.63
C．C2为小电流接地系统，最大运行方式下X1=0.52；最小运行方式下X1=0.65
2．38.5KV侧XL-2最大负荷为7.5MV A；XL-2长为40KM 3．6.3KV侧9回出线；每回最大负荷为3000KV A
4．110KV侧XL-1最大负荷为16.5MV A；XL-1长为48KM 5．38.5KV侧相间短路保护最大动作时限为2.5S
6．6.3KV侧相间短路保护最大动作时限为1S
7．110KV侧相间短路保护最大动作时限为3S
8．110KV侧零序保护动作时限为2S
四、设计成果：
1．说明书一份
2．主变继电保护原理接线图、展开图各一份
五、时间安排：
1．17周周一~周三短路电流计算
2．17周周四保护配置
3 17周周五~18周周四保护整定、二次图绘制
4．18周周五答辩
六、参考资料：
1．《电力系统继电保护》郭光荣
2．《电力工程设计手册第二分册》西北电力设计院
3．《电力系统继电保护整定计算》四川大学。
