关于抗浮锚杆的设计
建筑物抗浮锚杆设计

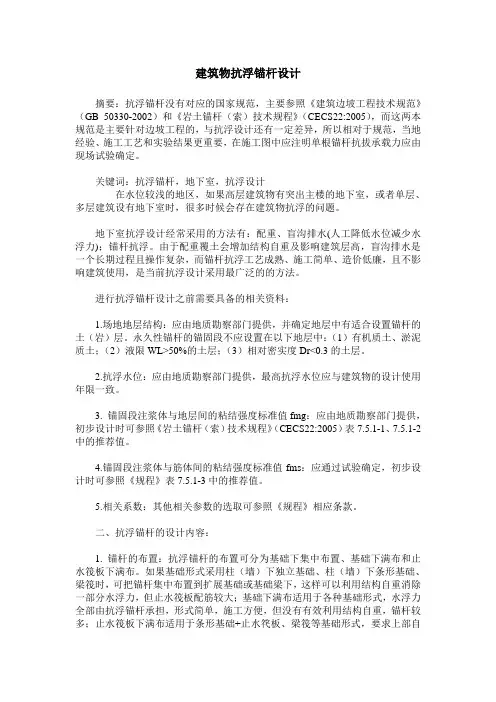

建筑物抗浮锚杆设计摘要：抗浮锚杆没有对应的国家规范，主要参照《建筑边坡工程技术规范》（GB 50330-2002）和《岩土锚杆（索）技术规程》（CECS22:2005），而这两本规范是主要针对边坡工程的，与抗浮设计还有一定差异，所以相对于规范，当地经验、施工工艺和实验结果更重要，在施工图中应注明单根锚杆抗拔承载力应由现场试验确定。
关键词：抗浮锚杆，地下室，抗浮设计在水位较浅的地区，如果高层建筑物有突出主楼的地下室，或者单层、多层建筑设有地下室时，很多时候会存在建筑物抗浮的问题。
地下室抗浮设计经常采用的方法有：配重、盲沟排水(人工降低水位减少水浮力)；锚杆抗浮。
由于配重覆土会增加结构自重及影响建筑层高，盲沟排水是一个长期过程且操作复杂，而锚杆抗浮工艺成熟、施工简单、造价低廉，且不影响建筑使用，是当前抗浮设计采用最广泛的的方法。
进行抗浮锚杆设计之前需要具备的相关资料：1.场地地层结构：应由地质勘察部门提供，并确定地层中有适合设置锚杆的土（岩）层。
永久性锚杆的锚固段不应设置在以下地层中：（1）有机质土、淤泥质土；（2）液限WL>50%的土层；（3）相对密实度Dr<0.3的土层。
2.抗浮水位：应由地质勘察部门提供，最高抗浮水位应与建筑物的设计使用年限一致。
3. 锚固段注浆体与地层间的粘结强度标准值fmg：应由地质勘察部门提供，初步设计时可参照《岩土锚杆（索）技术规程》（CECS22:2005）表7.5.1-1、7.5.1-2中的推荐值。
4.锚固段注浆体与筋体间的粘结强度标准值fms：应通过试验确定，初步设计时可参照《规程》表7.5.1-3中的推荐值。
5.相关系数：其他相关参数的选取可参照《规程》相应条款。
二、抗浮锚杆的设计内容：1. 锚杆的布置：抗浮锚杆的布置可分为基础下集中布置、基础下满布和止水筏板下满布。
如果基础形式采用柱（墙）下独立基础、柱（墙）下条形基础、梁筏时，可把锚杆集中布置到扩展基础或基础梁下，这样可以利用结构自重消除一部分水浮力，但止水筏板配筋较大；基础下满布适用于各种基础形式，水浮力全部由抗浮锚杆承担，形式简单，施工方便，但没有有效利用结构自重，锚杆较多；止水筏板下满布适用于条形基础+止水笩板、梁筏等基础形式，要求上部自重能够消除一部分水浮力，而锚杆仅与筏板共同工作，此种布置方式经济简单,受力明确,但受基础形式限制较大。
地下室基础抗浮锚杆方案
星星·卡纳湾畔一期地下室基础抗浮锚杆设计与施工方案中国华西工程设计建设有限公司二0一0 年三月目录1. 工程概况2.场地工程地质概况场地地形地貌及区域地质构造2.2 场地岩土构成及其特征2.3 场地水文地质条件3.抗浮锚杆设计锚杆设计计算设计依据抗浮锚杆设计要求及方案选择锚杆杆体截面面积和锚杆长度计算3.2 锚杆布置及数量的确定3.3 锚杆材料及防腐锚杆主筋在基础内的锚固3.5 防水处理3.6 耐久性设计3.7 锚杆抗拔试验4.抗浮锚杆施工工艺及技术要求附图：1.抗浮锚杆平面布置图图号：01 2．抗浮锚杆详图图号：021 工程概况拟建工程位于成都市大邑县温泉大道，拟建物为2幢25-28层商住综合楼高度87米，地下1层，埋深约-m。
场地地下水类型属第四系孔隙潜水类型，砂、卵石为其主要含水层。
勘察期间处于枯水期，实际量测钻孔稳定水位～，标高～m，水位随季节变化，年变化幅度1.0～2.0mm左右，可作为抗浮设防水位，该区域卵石层渗透系数K=22m/d左右。
场地环境类别为Ⅱ类，强透水层。
拟建主楼部分，预计拟建物自重大于地下水浮力，若满足要求，可不考虑抗浮因素，对于裙楼及纯地下室部分荷载较小，应进行抗浮验算，若不满足抗浮要求，应采取抗浮措施，建议采用抗浮锚杆（索），抗浮水位取标高5m。
2 场地工程地质概况场地地形地貌及区域地质构造拟建场地地貌单元属岷江水系Ⅰ级阶地。
勘察期间还未进行场地平整，测得场地勘探点孔口地面标高～m，高差m，场地地形较为平坦，局部有一定起伏。
大邑县在我国的大地构造上属扬子地台的西部地区，位于成都平原西侧。
大的区域构造属新华夏系第三沉降带四川盆地西部，处于北东走向的龙门山断裂带和龙泉山断裂带之间。
在成都平原下伏基岩内存在北东走向的蒲江－新津断裂和新都－磨盘山断裂及其他次生断裂，而彭灌断裂呈东北西南走向贯穿县境中部。
其中除蒲江－新津断裂在第四纪以来有间隙性活动外，其他隐伏断裂近期无明显活动表征。
地下室抗浮锚杆布置方式设计探讨
地下室抗浮锚杆布置方式设计探讨随着城市化进程的加快，地下室的使用越来越普遍，而地下室抗浮问题也日益受到。
抗浮锚杆是一种有效的抗浮措施，被广泛应用于地下室工程中。
本文将探讨地下室抗浮锚杆布置方式的设计。
在地下室抗浮设计中，抗浮措施主要包括增加重量、设置抗浮锚杆和改变结构形式等。
抗浮锚杆是通过在地下室底板下方设置锚杆，将地下室与周围土体连接起来，利用土体的重量和锚杆的锚固力共同抵抗浮力。
地下室抗浮锚杆的布置方式是多种多样的，主要包括圆形、矩形和梯形等。
圆形布置是指将锚杆按照圆形排列，这种布置方式可以有效提高锚杆的抗拔性能，并且相对来说比较节省材料。
矩形布置是指在地下室底板下方按照矩形的形式布置锚杆，这种布置方式可以增加地下室底板的刚度，提高抗浮能力。
梯形布置是指将锚杆按照梯形的形式布置，这种布置方式可以在一定程度上减少锚杆的数量，达到节约成本的目的。
对于抗浮锚杆的选择，需要考虑以下几个方面：抗浮能力、强度、材质等。
抗浮能力是选择抗浮锚杆的重要指标之一，需要结合地下室的实际情况进行选择。
强度也是选择抗浮锚杆的重要指标之一，需要选择符合地下室设计要求的强度等级。
材质也是选择抗浮锚杆的重要指标之一，需要选择符合地下室设计要求的材质，例如不锈钢、碳钢等。
在地下室抗浮锚杆布置方式的设计中，需要结合实际情况进行选择。
如果地下室面积较大，可以选择圆形或矩形布置方式，以增加锚杆的抗拔性能和底板的刚度。
如果地下室面积较小，可以选择梯形布置方式，以减少锚杆的数量，节约成本。
在选择抗浮锚杆时，需要综合考虑抗浮能力、强度和材质等因素，以确保地下室的安全和稳定。
地下室抗浮锚杆布置方式的设计是地下室工程中的重要环节之一，需要结合实际情况进行选择。
通过合理选择布置方式和选择合适的抗浮锚杆，可以有效提高地下室的抗浮能力，确保地下室的安全和稳定。
随着城市化进程的加快，地下空间的利用越来越受到重视。
地下室作为地下空间的重要组成部分，其底板抗浮问题直接关系到建筑物的安全性和稳定性。
抗浮锚杆的设计探讨
抗浮锚杆的设计探讨抗浮锚杆的设计探讨在建造大型桥梁、特别是跨海大桥时，常常会遇到海底水深较浅或者海底地质条件不佳的情况，这时候如果只用管道安装桥墩还不够安全，需要引进抗浮锚杆系统来固定桥墩，确保桥梁的稳定和安全。
本文主要介绍抗浮锚杆的设计原理、设计流程、实施细节和相关工程应用。
一、抗浮锚杆的原理当桥梁架设在海上时，因为海底地质条件和海水的作用，所以桥墩产生的浮力可能导致桥梁倾斜，造成事故。
此时应该用抗浮锚杆来解决这个问题，抗浮锚杆本质上是一种钢筋混凝土杆，通过预应力拉筋的作用，将锚杆与桥墩的结合强度加强，从而增加桥墩的稳定性。
抗浮锚杆可以分为拉压杆和拉杆两种类型，一般结合使用，以获得更好的抗浮效果。
同时，随着海水的涨潮和退潮，抗浮锚杆可以通过预留的调整卡来实现对拉伸度的实时调整，从而保证桥梁的牢固和平衡。
二、抗浮锚杆的设计流程1、选址。
在海上架设桥梁时，需要根据海底地质条件和周边环境来选择适合的建设点。
选择建设点的时候需要注意海底地质条件、水面风浪、海水潮汐等因素。
2、确定锚杆数量和位置。
根据桥墩的大小和重量、水深以及抗浮锚杆的强度，可以确定锚杆的数量和位置。
一般情况下，抗浮锚杆的数量一般为四条，分别在桥墩的四个角落处。
然后需要进行实际的地质勘探和试验，以得出最准确的抗浮锚杆的设计方案。
3、设计杆长和直径。
抗浮锚杆的长度和直径可以根据桥梁的质量、风浪、潮汐等多种因素来确定。
一般来说，抗浮锚杆的直径一般在50-100毫米之间，长度可以达到数百米。
4、设计预应力。
根据设计的杆长和直径，可以确定需要预应力杆的数量和预应力大小。
这个过程需要经验丰富的工程师来测算，建议由多人试错。
5、合理设置锚点。
锚点正确设置对于抗浮锚杆的设计非常重要，同时也要注意锚点的材质和强度，最好是根据实际情况进行定制化设计。
三、实施细节1、材料。
在选择材料时，需要考虑抗浮锚杆受到海洋环境的影响，因此需要选择耐腐蚀的材料。
在生产过程中，还需要加入适量的防腐剂。
抗浮锚杆方案
目录第一章施工条件一、编制依据二、工程概况三、地层概况四、水文地质情况第二章抗浮桩（锚杆）设计与基本试验一、抗浮锚杆结构设计主要参数二、抗浮锚杆拉力设计参数三、抗浮锚杆基本试验第三章施工组织和措施一、施工准备二、施工进度安排三、抗浮桩锚杆施工工艺流程、技术参数四、排污措施五、应急措施六、成品保护措施七、施工组织措施第四章工程施工质量保证措施一、质量控制措施二、质量保证具体内容三、材料质量要求及节约措施第五章文明施工与安全措施一、安全生产、文明施工二、安全保证体系及措施三、环保文明施工保证体系及措施一、施工条件1、编制依据1。
1《建筑地基基础设计规范》（GB50007—2002）1.2《岩土锚杆(索）技术规程》（CECS22:2005）1。
3《高层建筑岩土工程勘察规程》(JGJ72-2004）1。
4《土层锚杆设计与施工规范》（CECS22：90）1.5工程抗浮锚杆工程设计图纸及技术核定单等1。
6现场踏勘情况8、防水、防腐1）清理锚桩头、与建筑基础防水施工一起做好抗浮锚杆的防水施工；对穿过底板防水层的锚杆，该部位的防水做法,须与防水专业公司讨论，另外绘制节点大样图。
2）锚杆头外露钢绞线用防腐树脂、砂浆封闭,承压板用防锈漆及沥青材料涂刷，进行防锈、防腐处理；3)防止锚杆构造锈蚀发生，对定中中心装置、定位架等,外涂防锈漆。
4）对穿过底板的预应力钢绞线防水措施，如果采用预埋止水钢套管技术，有可能会产生地下水从钢管内壁渗出的隐患。
根据我方的施工经验，建议采用在钢绞线部位缠绕P201遇水膨胀橡胶，具体详见附图。
5)根据设计意见，为了避免底板上层钢筋影响张拉锚具的安装，张拉端锚具改设置在底板上部。
在施工完毕后，对钢绞线和承压板按上述方法进行防腐后，立即用C40混凝土进行封闭锚头，详见附图。
9、施工注意事项：1)钢绞线应无损伤，并应调直、除锈。
同一孔的钢绞线必须等长，切断后的钢绞线两端应用铁丝捆扎牢固。
2)钢绞线的选择试验（选择试验、验收试验),质量的要求以及锚索的张拉等，应严格按有关规范、规程进行,禁止盲目操作，以免发生危险.3）锚孔内的水泥浆应有足够的养护时间，在养护期内不得移动锚索。
抗浮锚杆施工组织设计
抗浮锚杆施工组织设计XX海右重华改造工程抗浮锚杆施工组织设计XX建设集团有限公司编制时间：二○一一年三月二十八日目录1、编制依据2、工程概况2.1工程概况2.2设计概况3现场组织机构及主要人员、施工技术力量配置3.1施工总目标3.2施工部署4总体施工方案及施工工期安排4.1总体施工方案4.2施工工期安排5施工工艺和施工方法5.1施工工艺5.2施工方法6劳动力安排和主要材料供应计划6.1劳动力安排6.2劳动力配备7主要施工机具及其它技术装备简况7.1主要施工机械设备表7.2主要仪器配备表8质量和工期保证措施及创优规划8.1质量目标8.2质量策划和质量计划8.3质量职责8.4质量保证体系主要要素控制8.5质量保证措施8.6缺陷修复和质量回访措施8.7工期保证措施9安全目标、安全保证体系及文明施工措施9.1安全目标9.2安全保证体系9.3安全保证措施9.4文明施工及其他管理措施10临时设施及场地平面布置10.1施工便道10.2施工用水10.3施工用电10.4施工通讯10.5临时设施10.6施工人员食宿10.7管理人员现场办公室11施工环保措施1、编制依据1.1《建筑地基基础设计规范》（GB50007-2002）1.2《岩土锚杆（索）技术规程》（CECS22:2005）1.3《宜阳路59号改造工程抗浮锚杆工程设计图纸》1.4《土层锚杆设计与施工规范》（CECS22：90）1.5《高层建筑岩土工程勘察规程》（JGJ72-2004）1.6《建筑边坡工程技术规范》（GB50330-2002）1.7《宜阳路59号改造工程岩土工程勘察报告》1.8《建筑工程施工质量验收同意标准》（GB50300-2001）1.9现场踏勘情况2、工程概况2.1工程概况：青岛宜阳路59号改造工程项目位于青岛宜阳路与长沙路路口。
2.2设计概况锚杆锚孔直径D=170mm，锚筋:3φ32，锚筋的连接应采用机械方式，且同一连接区段内锚筋的连接根数不得多于两根。
抗浮预应力锚杆设计
抗浮预应力锚杆设计1 预应力锚杆类型与构造1.1拉力型抗浮锚杆由杆体、自由段、锚固段及锚头构造组成，分普通拉力型锚杆及拉力分散型锚杆（图1.1）。
图1.1-1 拉力型锚杆图1.1-2 拉力分散型锚杆1—杆体2—锚具3—垫板4—保护罩（填充防腐材料）5—钻孔6—锚固段灌浆体7—自由段隔离套8—杆体隔离架9—结构底板10—垫层1.2 压力型锚杆分普通压力型抗浮锚杆及压力分散型抗浮锚杆（图1.2）。
普通压力型预应力锚杆结构由不与灌浆体相互粘结的带隔离防护层的杆体和位于杆体底端的承载体及锚头组成。
压力分散型锚杆应由两个或两个以上压力型单元锚杆复合而成，各压力型单元锚杆的锚固段应位于锚杆总锚固段的不同部位。
图1.2-1 压力型锚杆图1.2-2 压力分散型锚杆1-杆体2—锚具3—垫板4—保护罩（填充防腐材料）5—钻孔6—锚固段灌浆体7—自由段隔离套8—杆体隔离架9—承载体10—结构底板11—垫层2 锚杆计算2.1单锚平均竖向上拔力标准值，应满足式2.1的要求：wk k k N G N n -=（2.1） 式中：N k ——荷载效应标准组合时传至单根锚杆顶部的平均竖向上拔力标准值（如同时作用有偏心荷载，按现行有关建筑结构规范规定计算采用）；N wk ——水浮力作用标准值；G k ——结构自重及其上作用的有利永久荷载的标准值（不计入活荷载），结构顶部上覆土处于地下水位以下部分取浮重度； n ——锚杆数量；注：未计入地下室侧壁摩擦力及其它抗浮抗力。
2. 2单锚平均竖向上拔力设计值，满足式（2.2）的要求：0f k N N γγ= （2.2）式中：N——荷载效应基本组合下的单根锚杆顶部的平均竖向上拔力设计值；γf ——上拔力分项系数，取值1.3；γ0——抗浮结构重要性系数2. 3单锚抗拔承载力标准值R k 应按下式确定：uk k R R K =（2.3） 式中：R uk ——单根锚杆极限抗拔承载力标准值；K——安全系数，取值2.0；2.4单根锚杆极限抗拔承载力标准值R uk 应按3.01条规定由基本试验确定，当无相应试验资料时可按式2.4-1估算；对荷载分散型锚杆极限抗拔承载力标准值可由各个单元锚杆极限抗拔承载力标准值组合而成，并按式8.3.4-2 估算：uk mgik ai R D f l π=∑（2.4-1）,1n u k uk i i R R ==∑ （2.4-2） ''uki mgi k ai R Df l π=∑ （2.4-3）式中 R uk ——单根锚杆极限抗拔承载力标准值（KN ）；,uk i R ——第i 个单元锚杆极限抗拔承载力标准值（KN ），i=1,2,3…n ；n ——单元锚杆数量；ai l ——穿越第i 层岩土层锚杆锚固段长度（m ）；'ai l ——穿越第i 层岩土层单元锚杆锚固段长度（m ），i ‘=1,2,3…n ；D ——锚杆锚固段钻孔直径（m ）；mgik f ——锚杆锚固段灌浆体与第i 层岩土层间极限粘结强度标准值（kPa ），应通过试验确定，当无试验资料时可按表2.4-1取值；表2.4-1 岩土层与水泥砂浆（或水泥结石体）极限粘结强度标准值注：1 表中数据适用于一次常压灌浆，若采用二次压力灌浆法加固锚固段周边地层时，锚杆承载力可提高20%~60%，或由现场试验确定；2 采用泥浆护壁成孔工艺时，应按表取低值后再根据具体情况适当折减；3 采用套管护壁成孔工艺时，可采用表中高值；4 当砂土中细粒含量超过总质量的30%时，表中数值可乘以0.75；5 对有机质含量为5%~10%的有机质土，应按表取值后适当折减；6 当锚固段长度大于10m 时，应对表中数值适当折减。
关于抗浮锚杆的设计
关于抗浮锚杆的设计1、抗浮锚杆的构造要求：（1）、《全国民用建筑工程设计技术措施》2009 （简称《技术措施》）。
第80页，7.3.1-5中，锚杆的长度不应小于4m，且不宜大于10m.。
（2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于 1.5m。
（3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。
A、水泥强度应大于 32.5MPa，B、水泥采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175的要求。
C、第5.3.2条对搅拌水要求采用饮用水。
拌合水的水质应复核现行行业标准《混凝土拌合用水标准》JGJ 63。
D、第5.3.3条对注浆材料采用的细骨料有要求。
E、第5.3.4条对注浆材料中使用的外加剂有要求。
二、抗浮锚杆的计算：1、符号说明：Ru-------锚杆抗拔极限承载力标准值Rt--------锚杆抗拔极限承载力特征值Nt--------锚杆的轴向拉力设计值Kt--------锚杆杆体的抗拉安全系数。
K---------锚杆锚固体的抗拔安全系数2、计算内容（1）、锚杆的轴向拉力设计值计算根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值 NtA、地下室底板的水头为 h，则水的浮力为f=10*h。
B、底板的自重为 GC、抗浮锚杆承受的荷载q fD、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷载效应组合的设计值应根据其最不利荷载组合确定。
即抗浮锚杆承受的荷载q f由下式计算：q f=γQ*f - γG*G---------q f 为设计值，其中γQ ----1.4 γG----0.9单根锚杆的轴向拉力设计值Nt 计算Nt= q f *a*b--------a、b为锚杆的间距附加说明：根据《地基基础设计规范》第9页3.0.5 条第3点，计算《建筑地基基础设计规范》第9页第3.0.5条第3 点的要求，计算基础抗浮稳定时，作用效应应按承载力极限状态下作用的基本组合，但其分项系数均为1.0。
关于抗浮锚杆的设计(精制甲类)
关于抗浮锚杆的设计一、抗浮锚杆的构造要求：（1）、《全国民用建筑工程设计技术措施》2009 （简称《技术措施》）。
第80页，7.3.1-5中，锚杆的长度不应小于4m，且不宜大于10m.。
（2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于1.5m。
（3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。
A、水泥强度应大于32.5MPa，B、水泥采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175的要求。
C、第5.3.2条对搅拌水要求采用饮用水。
拌合水的水质应复核现行行业标准《混凝土拌合用水标准》JGJ 63。
D、第5.3.3条对注浆材料采用的细骨料有要求。
E、第5.3.4条对注浆材料中使用的外加剂有要求。
二、抗浮锚杆的计算：1、符号说明：Ru-------锚杆抗拔极限承载力标准值Rt--------锚杆抗拔极限承载力特征值Nt--------锚杆的轴向拉力设计值Kt--------锚杆杆体的抗拉安全系数。
K---------锚杆锚固体的抗拔安全系数2、计算内容（1）、锚杆的轴向拉力设计值计算根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值NtA、地下室底板的水头为h，则水的浮力为f=10*h。
B、底板的自重为GC、抗浮锚杆承受的荷载q fD、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷载效应组合的设计值应根据其最不利荷载组合确定。
即抗浮锚杆承受的荷载q f由下式计算：q f=γQ*f - γG*G---------q f 为设计值，其中γQ ----1.4 γG----0.9单根锚杆的轴向拉力设计值Nt 计算Nt= q f *a*b--------a、b为锚杆的间距附加说明：根据《地基基础设计规范》第9页3.0.5 条第3点，计算《建筑地基基础设计规范》第9页第3.0.5条第3 点的要求，计算基础抗浮稳定时，作用效应应按承载力极限状态下作用的基本组合，但其分项系数均为 1.0。
抗浮锚杆设计(8.0m)
抗浮锚杆设计与施工本工程基础抗浮采用土层锚杆来解决，土层锚杆是一种埋入土层深处的受拉杆件，它的一端与工程建筑基础相连，另一端锚固在土层中，通过杆体与土体间的粘结力抵抗地下水对地下室的浮力。
本工程抗浮设计水位按36.0m 考虑，浮力标准值30kPa 。
锚杆间距根据本地区同类型设计施工经验，锚杆间距占取2.0m×2.0m （土方开挖完成后锚杆抗拔试验完成后最终确定）。
9.1 单锚抗拔力确定单根锚杆的抗拔力设计值R=2.0×2.0×30×1.25(荷载分项系数)=150kN;9.2 锚杆直径与长度抗浮锚杆主要依靠杆体与土体（抗水板下主要为为稍密～密实卵石）的粘结力来抵抗（水体对基础或底板的浮力）上拔力。
依据《建筑桩基技术规范》（JGJ94-2008）中5.4.6-1式进行抗浮设计计算： i i si l u q λ∑=a R (5.4.6-1)式中：a R —锚杆抗拔承载力特征值（kN ），根据设计要求为150kN ；i q —第i 层土体与锚固体粘界强度特征值(kPa)；i u —锚杆的周长m ，对等直径锚杆取d u i π=(d 为锚固体直径)，根据北京地区的施工常用的施工机械，d 可取0.150m ；i l —第i 层土体中的锚杆长度（m ）；根据勘察报告，锚杆按稍密卵石层进行计算，取i q =70kPa 。
按照8.6.11式计算，得l=7.58m 。
考虑到施工因素，取锚杆设计长度为8.0m 。
根据上述计算成果，在12400m 2抗浮底板上按照2.0m×2.0m 的间距共布置3100根长度8.0m 、直径Φ150mm 的抗浮锚杆可以满足抗浮要求，其平面布置见抗浮锚杆平面布置图。
该工程整个抗浮锚杆施工工作量如表3.2.1所示。
锚杆工作量 表3.2.19.3 锚杆配筋根据工程性质、施工工艺，拟采用热轧普通钢筋（HRB400），按下式进行计算配筋：0a s yR A f γξ≥ 式中：γ0—建筑物重要系数，针对于本工程，取1.1；ξ—锚筋抗拉工作条件系数，永久性锚杆取0.69；f y —钢筋抗拉强度设计值，取360MPa ；根据上式计算，As≥664mm 2，实际采用2根钢筋直径22mm ，As=691mm 2，满足设计要求。
抗浮锚杆施工设计的方案
抗浮锚杆施工设计的方案一、介绍抗浮锚杆是指在建筑结构中使用的一种特殊形式的锚杆，可以有效地防止建筑物浮动或起振。
抗浮锚杆通常由锚固的钢筋混凝土或钢材制成，通过将锚杆固定在地面或深层土体中，形成一个稳定的支撑系统。
下面将详细介绍抗浮锚杆施工设计的方案。
二、方案1.地质勘察在进行抗浮锚杆施工之前，必须对施工现场的地质情况进行彻底的勘察。
地质勘察的目的是确定土体的性质、深度和稳定性，以便选择合适的锚杆类型和施工方法。
2.锚杆类型选择根据地质勘察结果，选择适合的锚杆类型。
常见的锚杆类型包括钢筋混凝土锚杆和钢锚杆。
钢筋混凝土锚杆适用于大面积地下土体锚固，而钢锚杆适用于单个基础锚固或深堆锚固。
3.锚杆长度计算根据建筑结构的类型和规模，计算所需的锚杆长度。
通常，每个锚杆的长度应超过建筑结构水平投影面积的1.5倍。
如果有需要，可以通过进行施工试验来确定最佳的锚杆长度。
4.锚杆布置根据设计要求，确定锚杆的布置方式。
通常，锚杆应均匀分布在建筑结构的周围，且与其呈规律的网格状排列。
锚杆之间的距离宜控制在2-3倍锚杆长度的范围内，以确保锚杆的均匀承载。
5.锚杆固定方式选择根据地质条件和施工要求，选择适合的锚杆固定方式。
常见的固定方式包括预应力锚固和被动锚固。
预应力锚固需要在施工过程中施加一定的预应力，以增加锚杆的抗拉能力。
被动锚固则不需要预应力，锚杆仅起到固定土体的作用。
6.施工方法确定根据锚杆类型、锚杆长度和固定方式，确定合适的施工方法。
一般来说，施工过程包括如下几个步骤：(1)钻孔：根据设计要求，在施工现场进行钻孔，将锚杆安装在孔中。
(2)锚杆灌浆：将锚杆灌注浆液，以确保其与孔壁充分粘结。
(3)固化：等待锚杆浆液固化，使锚杆与周围土体形成牢固的结合。
(4)拉伸：如果采用预应力锚固方式，需要在固化后对锚杆施加预应力。
(5)确认：对已安装的锚杆进行确认，确保其稳定性和性能满足设计要求。
7.监测与维护在抗浮锚杆施工完成后，需要进行定期监测和维护。
抗浮锚杆施工技术方案
抗浮锚杆施工技术方案一、项目背景及要求随着现代建筑结构的发展，越来越多的建筑物要求具有抗浮的设计要求，尤其是在地下工程、高层建筑、桥梁等项目中更为常见。
抗浮锚杆是一种有效的抗浮措施，其施工技术方案的设计和实施对于工程的安全运行起着关键作用。
本次施工技术方案的要求是为一栋高层建筑的地基施工设计抗浮锚杆。
该建筑位于地下水位较高的地区，需要采取相关的措施来防止建筑物因地下水的浮力而发生移动。
二、抗浮锚杆系统的设计1.确定锚杆的材料和规格根据工程的具体要求，选择高强度的钢筋作为锚杆的材料，采用8mm直径的钢筋作为锚杆的规格。
根据设计要求计算所需的锚杆数量。
2.确定锚杆的深度根据地下水位的情况，确定锚杆的深度。
一般来说，锚杆的深度应达到超过地下水位的一定距离，以保证锚杆的有效性。
3.确定锚固点根据施工现场的情况，选择合适的锚固点。
一般来说，可以选择地基深处的岩石或者较硬的土层作为锚固点，确保锚杆与地基之间有足够的摩擦力。
4.施工方案设计（1）确定锚杆的位置和间距：根据建筑结构和地基情况，确定锚杆的位置和间距，通常间距不大于2米。
（2）钻孔施工：在确定的位置上进行钻孔施工，采用机械钻孔或者人工钻孔的方式。
钻孔深度应达到所需锚杆的设计深度，并保持直径的一致性。
（3）安装锚杆：在钻孔的同时，将锚杆插入钻孔中。
锚杆的一端与建筑结构相连接，另一端固定在锚固点上。
（4）施工过程中的监控和质量控制：在施工过程中，对钻孔、锚杆安装等关键环节进行监控和质量控制，确保施工质量和安全。
三、施工过程安全措施为保证施工过程中的安全性，需要采取以下措施：1.严格遵守施工现场的安全管理制度，加强对工作人员的安全教育和培训。
2.在施工现场周围设置明显的警示标志，确保施工区域的安全。
3.施工过程中，加强现场安全监控，确保设备的正常运行和操作安全。
4.钻孔施工时，严禁使用明火，确保钻孔过程中的火灾风险控制。
5.施工过程中，保持现场整洁，清理钻孔产生的渣土和杂物，防止安全事故的发生。
抗浮锚杆方案
抗浮锚杆方案1. 引言抗浮锚杆方案是一种用于解决建筑物或其他结构物在地震或风灾等自然灾害中可能出现的浮起现象的技术方案。
浮起现象是指建筑物的基础受到外部力的冲击或水涌等因素影响，引起建筑物整体或局部产生上升的力。
2. 指标要求为了设计一个有效的抗浮锚杆方案，需要首先明确一些指标要求： - 建筑物的稳定性：抗浮锚杆方案必须能够有效地提高建筑物在自然灾害中的稳定性，确保其不发生浮起现象。
- 安全性：方案设计必须符合相关的建筑设计规范和安全要求，确保建筑物能够经受住自然灾害的冲击。
- 经济性：方案设计应尽可能降低成本，提高施工效率，减少对现有结构的影响。
3. 抗浮锚杆的原理抗浮锚杆方案的核心原理是通过增加锚杆与土体之间的摩擦力，以增加建筑物的稳定性，防止其发生浮起现象。
具体原理包括： - 锚杆的确定：根据建筑物的荷载和土体特性，确定适合的锚杆类型和数量。
- 锚杆的埋入深度：根据土壤的承载力和建筑物的重量，确定锚杆的埋入深度，以增加锚杆与土体之间的摩擦力。
- 锚杆与土体之间的拉力：通过加固建筑物的底部，将拉力传递到土体中，增加锚杆与土体之间的摩擦力。
- 钢筋混凝土基础：为了增加建筑物的稳定性，采用钢筋混凝土基础结构，确保建筑物能够承受自然灾害的冲击。
4. 抗浮锚杆方案的设计步骤设计一个有效的抗浮锚杆方案需要经过以下几个步骤： 1. 地质勘察：对建筑物所在地区进行地质勘察，了解土体的性质、地下水位等相关信息。
2. 建筑物的荷载计算：根据建筑物的类型和用途，计算其所受的荷载，并确定需要增加的抗浮锚杆数量和类型。
3. 锚杆的选型和埋入深度确定：根据地质勘察结果和建筑物的荷载计算，选择合适的锚杆类型，并确定其埋入深度。
4. 锚杆布置方案设计：根据建筑物的结构和土体的情况，设计合理的锚杆布置方案，确保锚杆能够充分发挥作用。
5. 结构分析和计算：对建筑物的整体结构进行分析和计算，确保抗浮锚杆方案的可行性和有效性。
谈地下室抗浮锚杆设计
谈地下室抗浮锚杆设计地下室抗浮锚杆设计：关键步骤和注意事项在地下室工程中，抗浮措施是至关重要的一环。
其中，抗浮锚杆的设计与施工更是重中之重。
本文将详细阐述地下室抗浮锚杆的重要性、设计原则、步骤、质量控制方法以及应用实例，希望对相关工程技术人员提供有益的参考。
一、抗浮锚杆的重要性在地下室工程中，由于地下水的浮力作用，可能引发上部结构物的浮起破坏。
为确保地下室结构的稳定性，抗浮措施变得尤为重要。
抗浮锚杆作为一种有效的抗浮手段，已得到广泛应用。
二、设计原则1、承载能力：抗浮锚杆应具备足够的承载能力，能够抵抗地下水的浮力作用，确保地下室结构的稳定。
2、抗浮性能：锚杆的抗浮性能应与地下室工程的抗浮需求相匹配，以满足工程的安全性要求。
3、耐腐蚀性：由于地下室环境潮湿，对抗浮锚杆的耐腐蚀性能提出较高要求。
应选择耐腐蚀性能良好的材料，以延长锚杆的使用寿命。
三、设计步骤1、选型：根据地下室工程的实际情况，选择合适的抗浮锚杆类型。
2、设计参数：确定锚杆的直径、长度、布置形式以及混凝土强度等级等参数。
3、施工要点：充分考虑锚杆的施工环境、施工工艺以及质量检测等方面的要求，确保施工过程的顺利进行。
四、质量控制1、材料选择：选用具有良好耐腐蚀性能的材料制作锚杆，如不锈钢或经防腐处理的钢材。
2、施工过程：加强施工现场管理，确保锚杆的钻孔、锚杆安装、灌浆等工序的质量。
3、验收：在抗浮锚杆施工完成后，进行质量验收，确保锚杆的承载能力和抗浮性能达到设计要求。
五、应用实例1、设计思路：某地下室工程采用桩基抗浮锚杆作为抗浮措施。
根据地质报告，采用长度为10m、直径为20mm的锚杆，间距为2m，混凝土强度等级为C30。
2、施工过程：首先进行锚杆钻孔，采用液压钻机钻孔，孔径为100mm；然后进行锚杆安装，将制作好的锚杆插入孔洞，确保锚杆位置居中；最后进行灌浆作业，采用1:1水泥砂浆进行灌注，确保灌浆密实度达到设计要求。
3、效果评估：在地下室工程竣工后，对抗浮锚杆进行质量检测和承载力测试。
水池抗浮_锚杆_设计经验
抗浮锚杆设计总结抗浮锚杆设计总结1、适用的规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范GB50007-2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB 50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。
对于锚杆估算，推荐使用《建筑边坡工程技术规范GB 50330-2002》，对于岩土的分类较细，能查到一些必要的参数。
2、锚杆需要验算的内容1）锚杆钢筋截面面积；2）锚杆锚固体与土层的锚固长度；3）锚杆钢筋与锚固砂浆间的锚固长度；4）土体或者岩体的强度验算；3、锚杆的布置方式与优缺点1）集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强的抵抗力。
缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。
2）集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有较强的抵抗力。
缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的底板梁，可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力），要求锚固于较硬岩体中，不适用于软岩与土体；地下室底板板配筋较大。
3）面状均匀布置，在地下室底板下均匀布置；优点：适用于所有土体和岩体；地下室底板梁板配筋较小。
缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全）；对于个别锚杆承载力不足的情况，由于能分担的锚杆较少特别是锚杆间距较为密集时的情况；当单根锚杆影响范围内的土体自重（附图二填充部分）大于锚杆拉力时，可以不考虑锚杆间距影响；7）由于锚杆钢筋会穿过底板外防水，锚杆钢筋应有防水措施；8）锚杆锚固体与（岩）土层的锚固长度应取有效锚固长度，由于基坑开挖会对底板下土体有一定扰动，特别是采用爆破开挖的基坑，一般要加300-500MM；水池设计注意几个方面的问题：1、水池壁厚的选取，因分地上和地下式，要求并不严格，但太薄也是不好的，一样不利于施工，建议厚度≥200mm比较合理，就是按b ＝h/20左右选取（经验值）。
抗浮预应力锚杆设计
抗浮预应力锚杆设计11.2.1地下水浮力标准值与抗浮锚杆拉力标准值可按下列公式计算：式中：F f——地下水浮力标准值；A——基底面积；γw——地下水容重；△H——抗浮设防水位与建筑物基础底标高之差；G——结构自重及其他永久荷载标准值之和；n——设计抗浮区域内的锚杆数量；T k——单根抗浮锚杆受拉承载力标准值。
11.2.2抗浮锚杆应进行抗拔承载力及杆体抗拉承载力计算。
锚杆的拉力设计值、杆体截面积、锚固体长度、直径计算应符合本规范第4.6节的有关规定。
11.2.3抗浮锚杆长度应满足锚杆设计拉力及整体抗浮稳定要求，预应力抗浮锚杆自由杆体长度不宜小于5m，锚杆间距不宜小于1.5m。
11.2.4抗浮锚杆应进行整体抗浮稳定验算，抗浮稳定安全系数可按下式计算(图11.2.4)：式中：W——基础下抗浮锚杆范围内总的土体重量，计算时采用浮重度(kN)；G——结构自重及其他永久荷载标准值之和(kN)；F f——地下水浮力标准值(kN)；K——抗浮稳定安全系数，应满足国家现行有关标准的规定。
图11.2.4 抗浮锚杆整体稳定计算示意图11.2.5抗浮锚杆初始预应力值的确定应考虑锚杆受力变形及其对基础底板抗裂的影响，并宜符合下列要求：1抗浮锚杆的锁定拉力值宜为锚杆拉力设计值的0.8倍～1.0倍；2对于长期稳定水浮力作用下，以及变形控制要求较高的工程，锚杆的锁定拉力值宜为锚杆拉力设计值；3压力分散型抗浮锚杆的锁定拉力值宜为锚杆拉力设计值。
11.2.6抗浮锚杆的锁定时间应根据土层条件、结构荷载和变形完成情况综合确定。
11.2.7抗浮锚杆锚头设计与构造应符合下列要求：1锚下结构应具有足够的强度和刚度，确保在施加张应力时不产生有害变形；2锚具的质量与性能应满足锚杆长期工作受力要求；3锚杆锚头的防腐处理应符合本规范第4.5节的有关规定。
11.2.8抗浮锚杆与基础底板连接节点应满足基础底板整体防水等级及构造要求，可采用渗透结晶型防水材料对锚杆节点进行处理，并应在基础混凝土浇筑前在锚杆杆体上设置不少于2道的遇水膨胀橡胶。
最全的锚杆抗浮设计
设计设计参考参考20112011--01-19------关于关于关于抗浮锚杆的设计抗浮锚杆的设计抗浮锚杆的设计1 设计设计设计依据依据依据1.11.1 《建筑地基建筑地基基础基础基础设计规范设计规范设计规范》》第6.7节；第8.6节：8.6.3 对设计等级为甲级的建筑物，单根锚杆抗拔承载力特征值Rt 应通过现场试验确定；对于其他建筑物可按下式计算：Rt≤0.8πd 1lf式中 f--砂浆与岩石间的粘结强度特征值(MPa)，可按表6.7.6选用。
1.2 1.2 《《高层建筑岩土工程勘察规程高层建筑岩土工程勘察规程》》第8.6节：8.6.11 抗浮锚杆承载力特征值可按下式估算:Fa=∑q si u i l i式中 Fa —抗浮锚杆抗拔承载力特征值(KN)；u i —锚固体周长（m），对于等直径锚杆u i =πd（d 为锚固体直径）；q si —第i 层岩土体与锚固体粘结强度特征值（KPa），可按现行国家标准《建筑边坡工程技术规范》GB50330取值。
1.3 1.3 《《建筑边坡工程技术规范建筑边坡工程技术规范》》第7.2节、第7.4节：7.2.1 锚杆的轴向拉力标准值和设计值可按下式计算：Nak=……Na=r Q N ak （7.2.1-2）式中 N ak —锚杆轴向拉力标准值(KN)；Na —锚杆轴向拉力设计值(KN)；……r Q —荷载分项系数，可取1.30，当可变荷载较大时应按现行荷载规范确定。
7.2.2 锚杆钢筋截面面积应满足下式的要求：As≥(r 0Na)/(ξ2f y ) （7.2.2）式中 As —锚杆钢筋或预应力钢绞线截面面积(m 2)；ξ2 —锚杆抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；r 0 —边坡工程重要性系数；7.2.3 锚杆锚固体与地层的锚固长度应满足下式要求：La≥N ak /(ξ1πDf rb ) （7.2.3）式中 La —锚固段长度（m）；尚应满足7.4.1条要求；D —锚固体直径（m）；f rb —地层与锚固体粘结强度特征值（KPa），应通过试验确定，当无试验资料时可按表7.2.3-1和表7.2.3-2取值；ξ1 —锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33。
