DMX512(192)控制台简单使用说明

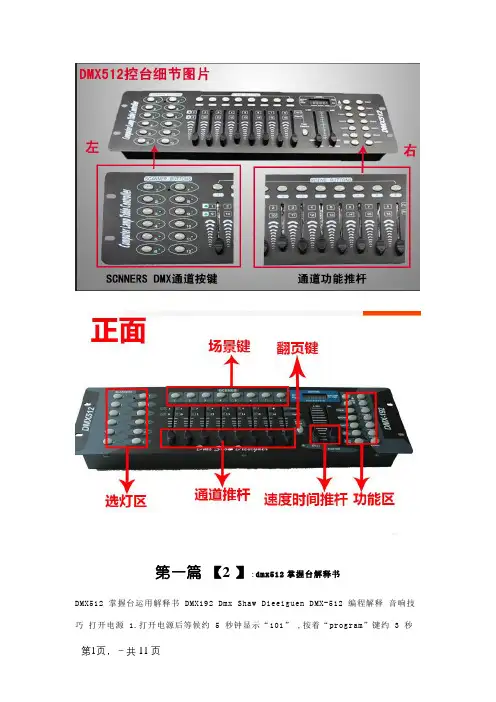

DMX512(192)控制台简单使用说明DMX512（192）电脑控制台简单上手说明书一、功能说明1、SCANNERS：电脑灯开启通道（1—12）。

2、SCENS：功能参数推杆，（PAGE SELECT）A---B 翻页。

调控参数16个。

3、BANK：上下数字键，101----130改变。

4、PROGRAM：编程进入键。

5、MIDI/ADD：编辑储存键。

6、AUTO/DEL：程序运动和程序删除键。

7、CHASE1----CHASE6：场编辑键。

8、BLACK OUT：关闭程序键。

9、FADE TIME--SPEED：程序运行时间和每步运行时停留速度。

二、操作使用说明1、打开电脑灯的电源，待灯启动后再开启512控制台电源开关，液晶显示屏显示101数字。

2、按住编程键PROGRAM两秒进入编程。

显示器左下角相对应的地方出现一个小亮点。

打开电脑灯通道SCANNERS1—12、相对应的指示灯亮。

3、推动SCENS功能参数推杆改变每个通道的参数值。

4、快速按住MIDI/ADD键一下放开在按住SCENS上的数字键2一下放开，屏幕相对应闪烁一下第一个101的景就储存了。

编第二个景方法：按住MIDI键一下放开再按住数字键3一下放开，屏幕闪烁一下就储存了第二个。

就是编101时按数字键2、编201时按数字键3，编前一个景按后一个数字键，依次类推。

5、编好后{101----801}8个景后按住PROGRAM键两秒就储存了8个景了。

屏幕左上角亮一个小点。

按住BLACK OUT键一下在按AUTO/DEL键后屏幕右下角指示灯亮8个景开始运行。

推动SPEED和FADE TOM推杆改变运行速度和时间。

设置摇头灯的速度时运行的速度不要过快、以免失步。

6、同上步1---5步编辑102---802、103----803、104---804。

7、编辑一个CHASE1时按住PROGRAM键两秒进入编辑屏幕左下角指示灯亮再按CHASE1显示1101。

如要把101---801、102----802；都编进去。

步骤1、按一下数字键1放开再按MIDI键一次101就储存了2、按一下数字键2放开再按MIDI键一次就储存了201。

步骤循环101-----801、102----802都编进去。

编辑方法和编景的步骤相反。

储存和运行相同。

8、删除也是先进PROGRAM键再按AUTO/DELL键不放按数字键就行了，删除哪个景就点按一下哪个数字键。

此时CHASE1中的景相对应的景就没了。

编辑：杨斌2006年5月1号192灯光控台使用说明书概述：●通用DMX512控制器，具有192个通道。

●每个控制器可控制12组灯具，每台灯具有16个通道。

●共有31个库，每个库有8个场景，共计240个场景。

●每个CHASE可编程240个场景，共有6个CHASE，30个库。

●有8个可调电位器调节输出大小。

●可通过二台灯具传送和接受所有的数据。

●用Speed和Fade Time推杆调节输出数值。

●调节延时时间。

●灯具可用摇杆控制水平和垂直的位置。

●可用摇杆微量控制调节灯具水平和垂直的移动。

●编程DMX通道中的8通道和16通道。

●内置麦克风或耳机插线音控触发。

●可把其中一个灯具的程序复制到另一个灯具中。

●DMX信号极性选择。

●断电记忆。

显示屏信息：CHASE 5 激活Chase5STEP 002 一个Chase中的步骤2DATA 151 通道值000-255SP：1M32S 当前速度是1分32秒TP：5.32 最后设置的时间是5.32秒FT：10.5 FADE的时间是10.5秒ASS 07 08 配置通道7和8RES 10 13 反转通道10和13SN 6 场景6BK 03 库3进入编程模式：1 打开电源，控制台自动进入编辑模式。

2 长按Program三秒，进入编辑状态，指示灯亮。

场景编程：1 进入编程模式。

2 选择灯具。

3 调节输出状态，关掉可调定位器控制。

4 按下Page Select选择第二组的8通道进行设置。

5 按下MID/REC键。

6 通过Bank Up/Down选择存储的库，每个库中可存储8个场景。

7 按下Scene键可存入场景，所有指示灯快速显示三次后显示屏上会显示库和场景。

8 重复2到7直到想要的场景全部存入。

9 长按三秒Program键退出编程。

场景编辑：1 进入编程模式。

2 按下Bank Up/Down键选择需要编辑的某个库中的场景。

3 按下Scene键选择要进行编辑的场景。

4 用摇杆或推杆微量调节得到想要的场景。

5 按下MIDI/REC键。

复制一个Scanner：将一个已编程的灯具内的程序复制到另一个灯具，先按住要复制的灯具的Scanner不放，再按下另一个Scanner键。

复制一个Scene：1 进入编程模式。

2 按下Bank Up/Down选择需要复制的某个库中的场景。

3 按下Scene键选择想要进行复制的场景。

4 按下MIDI/REC键。

5 按下Bank Up/Down键选择库中想要复制场景的位置。

6 按下Scene键复制场景到想要的位置。

删除一个场景：1 按下Scene键选择想要删除的场景。

2 按下Auto/Del键不放，再按一下想要删除的Scene。

删除所有场景：1 断电时，同时按下Program和Bank Down键。

2 再次通电，所有的Scene将会清除。

复制一个Bank：1 进入编程模式。

2 按下Bank Up/Down选择想要复制的库。

3 按下MIDI/REC键。

4 按下Bank Up/Down键选择想要复制的库。

5 按下Music/Bank Copy键，所有指示灯闪动三次，表示已编程。

6 长按三秒Program键退出编程模式。

Chase编程：1 进入编程模式。

2 按下Chase键选择Chase进行编程，每次只可选择一个Chase。

3 从库中的场景选择需要的场景。

4 按下MIDI/REC键。

5 重复步骤3和步骤4，可以存储240个Scens到Chase。

编一个Bank到Chase：1 进入编程模式。

2 选择一个Chase。

3 按下Bank Up/Down选择一个已编程的场景。

4 按下Music/Bank Copy键。

5 按下MIDI/REC键，所有指示灯闪动三次，Chase中增加了该Bank中已编程的Chase。

增加一步：1 进入编程模式。

2 选择CHase中想要增加的步骤。

3 选择Tap/Display键，显示Chase中已编程的步数。

4 按下Bank Up/Down键选择想要增加步骤的位置。

5 按下MIDI/REC键。

例如：要在第三步和第四步之间加入一步，用Bank up/Down键选择第三步，按一下MIDI/REC键，显示的Chase不变，显示的步数变为第四步，而原来的第四步变为第五步依此类推。

6 再次按下Tap/Display键，显示屏会显示当前的Chase，Scene和Bank。

7 按下MIDI/REC键，所有指示灯快速闪动三下，标志新的一步已插入这个Chase。

删除一步：1 进入编程模式。

2 选择Chase中包含的想要删除的步数。

3 按下Tap/Display键，显示屏会显示当前的步数。

4 按下Bank Up/Down键选择想要删除的步骤。

5 按下Auto/Del键，指示灯设定三次，表示已经删除此步骤。

删除一个Chase:1 选择要删除的Chase。

2 按下Auto/Del键的同时按下要删除的Chase，指示灯闪动三次后Chase将删除。

删除所有Chase：‘1 断电时，同时按下Auto/Del和Bank Dowm按钮。

2 再次通电，所有的Chase将会清除。

配置和反向DMX通道：1 进入编程模式。

2 同时按下Fine和Mode键，指示灯亮。

3 用摇杆在水平和垂直切换，选择后相应的指示灯会亮。

4 按下Tap/Display键在通道值中切换。

5 按下Scanner键选择灯具。

6 按下Page Select键选择Page A和Page B。

7 按下Mode键的同时按下Scence键，指示灯设定三次，（Scence 1代表通道1，Scene2代表通道2....8可以设置最多48个通道，12个灯具。

反向DMX通道：1 进入编程模式。

2 按下Fine和Mode键，Reverse指示灯亮。

3 按下Bank Up/Down键在水平和垂直中切换，选择后相应的指示灯会亮。

4 按下Tap/Display键在通道值中切换。

5 按下Scanner键选择灯具。

6 按下Page Select键选择Page A和Page B。

7 按下Mode键的同时按下Scene键，指示灯闪动三次8 重复步骤3--7.FadeTime和配置Fade Time：1 断电时，同时按下Mode和Tap/Display键。

2 再次通电，按下Tap/Display键在Fade Time和Assign Fade Time中切换。

3 同时按下Mode和Tap/Display存储设置，如果不想存储设置，按下Blackout 键。

清除灯具内的程序：1 激活Assign和Reverse Mode。

2 按下scanner键选择想要删除的灯具。

3 同时按下Mode键和Auto/Del键，指示灯闪动三次后灯具内部的程序已被清除。

清除所有DMX通道内的程序：1 关掉电源。

2 同时按下Mode和Auto/Del键。

3 按下两键再次通电，指示灯闪动三次，标志着所有通道中的程序已被清除。

显示DMX通道：1 同时按下Fine和Mode键，Assign指示灯亮。

2 同时按下Fine和Mode键，Assign指示灯灭，Reverse指示灯亮。

3 按下Scanner键，控制水平和垂直通道，显示屏将显示Pan和Tilt。

Scene运行手动运行：1 通电进入手动状态。

2 确定Auto和Music指示灯不亮。

3 用Bank Up/Down键选择库中的场景。

4 按下Secene键运行场景。

自动运行:1 按下Auto/Del键激活自动触发指示灯亮。

2 按下Bank Up/Down键选择库中的场景运行。

3 再次按下Auto/Del键退出自动运行模式。

声音运行：1 按下Music/Bank Copy键，声音触发指示灯亮，Scene运行受声音控制。

2 按下Bank Up/Down键选择库中需要运行的库，选择的Scene受声音控制。

3 再次按下Music/Bank Copy键退出音控模式。

Chase运行手动运行：1 通电自动进入手动状态。

2 按下Chase选择想要的Chase，再次按下此键将会取消所选。

3 用Fade Time推杆调节当前场景的最佳效果。

4 按下Bank Up/Down键顺序运行。

自动运行：1 按下Auto/Del键自动触发指示灯亮。

2 按下Chase 1-6选择Chase，再次按下此键取消选择。
