膨胀螺栓相关技术参数
牌膨胀螺栓规格表
14*180 180 140
100
182 240 44 198 200 40 14 34 3 236 200 47 286 150 43
14*200 200 160
115
319 150 48
16*100 100 70
60
226 200 45
16*120 120 80
80
266 160 43
16*150 150 110
80
70
22*180 180 140
100
Q2
50
M22 22*200
200
28 160
115
860
2580
830
2490 1670 4175
920
2300 35
2
50
22*250 250 200
150
40
24*150 150 110
80
733 50 37
24*200 200 150
115
Q2
M24
安装后尺寸 （毫米）
ab
38 38 38 39 39 39 3 12 3 12 3 12 4 14.5 4 14.5 4 14.5 4 19 4 19 3 12 3 12 3 12 4 14.5 4 14.5 4 14.5 4 19 4 19 4 19
重量 （公斤/100 件）
2.77 2.93 3.15 6.14 6.42 6.72 10 10.9 11.6 16.9 18.3 19.6 37.2 40.4 13 14.2 15.4 20 23.7 27.4 44 60.5 67
五、安全率之采用 一般安全采用方向有二： （一）极限强度法：此法乃是将膨胀打入混凝土内拉出，以其破坏点为基 准，再以 4-5 倍之安全率为可用强度。此法于国外之采用已有数十年之历 史。 （二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比 例荷重），以此为采用基准，再考虑以安全率 2 倍为可用强度，因其可为路

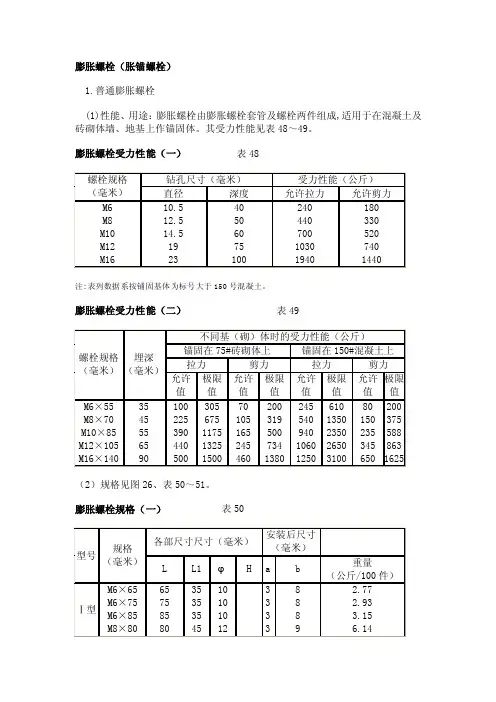

膨胀螺栓规格及性能
膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。
其受力性能见表48～49。
膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。
膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。
膨胀螺栓规格（一）表50膨胀螺栓规格（二） 表51Re:化学螺栓化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍, 计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
一、1、化学螺栓的组成： 化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数 钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
化学螺栓与膨胀螺栓
化学螺栓与膨胀螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪,主要用在新旧结构的连接处,各项力学指标你可以找厂家是产品介绍,计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。
化学螺栓锚固技术属于后加固技术。
近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。
UAHu#b一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。
螺杆、垫圈、螺母(六角)一般有镀锌钢和不锈钢两种(也可按要求热镀锌)。
化学胶管(或用塑料包装的药剂管)含有反应树脂、固化剂和石英颗粒。
2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。
在打孔时，钻孔深度的控制尤为重要。
如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机(例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU钻孔，钻孔就很方便。
锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。
锚固厚度：锚固厚度等于被锚固物体的厚度。
如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。
边距：是指锚栓轴线至构件自由边缘的距离。
问距：是指相邻锚栓轴线间的距离。
构件厚度：是指锚固基础的厚度。
为了发挥一个锚栓的最大承载能力，必须保障一定的间距、边距、构件厚度，其数据一般以厂家提供的技术参数为准。
二、适用范围1、适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
2、用Q5++Q0Uu74T2XA82_于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
化学螺栓、膨胀螺栓简介
六、质量要求及控制 1、钻孔时最好使用与锚栓相匹配的钻头，并不得损伤钢筋。 2、在施工之前，必须对锚栓作材料力学性能试验，经试验合格后，方可现场使用。 3、在现场施工应做锚栓现场应用条件确定试验，以充分检验承载能力。试验不仅在低强度混凝土中进行，也要在高强度混凝土中进行。在测试中，其允许荷载、相应间距、边距构件厚度按生产厂的说明埋置锚栓。试验采用轴心拉力、剪力及拉剪组合力，从而确定荷载方向对承载力的影响。 4、清孔时必须将孔内尘土及浮灰清理干净。 5、药管在冬施时，应提前对其进行保温处理，以保证药管在插入钻孔时有足够的流动性(在手温时，树脂象蜂蜜一样流动)。 6、螺杆必须用电钻旋入，不许直接敲入。 7、钻孔内不得有积水。 七、施工实例及应用效果： 在民族文化宫抗震加固工程Ⅲ段12层外墙边梁粘钢、Ⅳ段展厅及Ⅰ段观众厅马道固定中，采用YJ结构胶粘贴与化学螺栓锚固相结合的方法。Ⅲ段梁加固属于单侧加固，采用化学螺栓锚固，充分保证加固的整体效果，达到了设计及抗震加固的要求。
膨胀螺栓抗拔力计算
膨胀螺栓如何计算要对膨胀螺栓进行拉拔试验,可按下列公式验算: N拔=[(N/2+M/Z)/n]*B≤N拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压ｗ0=0.35KN/M2，每个200×300埋件用4个M12×110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。
膨胀螺栓使用时应严格遵守有关工艺要求。
二、荷载⑴作用在幕墙上的风荷载标准值按下式计算：ｗk＝βZ?μS?μZ?ｗO式中：ｗk－作用在幕墙上的风荷载标准值（KN／M2）；βZ－考虑瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，取1.5；μZ－风压高度变化系数；ｗO－基本风压，取0.35KN／M2。
故ｗk＝βZ?μS?μZ?ｗO⑵地震作用按下式计算QE＝βE?αmax?G式中：QE??作用于幕墙平面外水平地震作用（KN）；G ??幕墙构件的重量（KN）；αmax??水平地震影响系数最大值，8度抗震设计取0.16；βE??动力放大系数，取3.0。
⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（ＧＢＪ９－８７）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4 风荷载，ψw取1.0地震作用，γE取1.3 地震作用，ψE取0.6温度作用，γT取1.2 温度作用，ψT取0.2荷载和作用效应按下式进行组合：S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST 式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；γg,γ_ｗ,γE,γT??各效应的分项系数；ψw,ψE,ψT??分别为风荷载，地震作用和温度作用效应的组合系数。
膨胀螺栓相关技术参数
膨胀螺栓相关技术参数膨胀螺栓是一种常用的连接件，具有安装简单、拆卸方便、受力均匀等优点。
下面将介绍膨胀螺栓的一些相关技术参数。
1.材料：膨胀螺栓一般采用碳钢材质，如Q235、45钢等。
在特殊工况下，也可选用不锈钢、合金钢等材质。
2. 直径与长度：膨胀螺栓的直径和长度是根据具体工程要求确定的。
一般情况下，直径范围为M6-M48，长度范围为60-2000mm。
3.膨胀体材料：膨胀螺栓的膨胀体通常由镀锌钢管制成。
膨胀体的直径和长度与螺栓的直径和长度相对应，以保证良好的连接效果。
4.膨胀体长度和外径比：膨胀螺栓的膨胀体长度和外径比是膨胀效果的重要参数。
一般情况下，该比值范围为1.5-3.0。
5.胀销：膨胀螺栓的胀销是通过螺栓内部的槽孔和膨胀体上的扣槽来实现的。
胀销的材质通常为碳钢或不锈钢。
6.螺母材质：膨胀螺栓的螺母通常采用碳钢或不锈钢材质。
螺母的类型有各种不锈钢螺母、六角螺母、尼龙螺母等。
7.预埋套筒：膨胀螺栓的预埋套筒通常由钢板制成，其用途是固定膨胀螺栓。
预埋套筒的直径和长度要与螺栓相匹配。
8.最大承载力：膨胀螺栓的最大承载力是指膨胀螺栓在正常工作状态下能够承受的最大拉力。
最大承载力可根据膨胀螺栓的材质、直径、长度等参数计算得出。
9.安装方式：膨胀螺栓的安装方式可以是静力负载或动力钻孔。
静力负载是指通过手工或机械工具将膨胀螺栓固定在钻孔内，动力钻孔是指通过钻孔机将膨胀螺栓固定在钻孔内。
10.施工方法：膨胀螺栓的施工方法包括钻孔、清洗孔洞、安装螺栓、固定预埋套筒、拉伸螺栓等步骤。
以上就是膨胀螺栓的一些相关技术参数。
膨胀螺栓作为一种重要的连接件，在工程中应用广泛，通过合理选择膨胀螺栓的技术参数，可以在工程中实现稳固的连接。
线槽角钢膨胀螺栓载重计算
线槽角钢固定支架膨胀螺栓选择
一、拟定计算情况：
线槽：选择10条100*100线槽，按上下两层排列，每层5条，间距100mm。
角钢支架：每层一条40*4等边角钢，长1000mm（两边各预留50mm）。
两边垂直长度1.5米。
线缆：线槽布放五类25对大对数电缆，截面积利用率不大于60%。
二、重量计算：
（1）线槽布放线缆重量：
线缆每米重量：0.184kg/m（见大对数电缆技术参数）
线缆直径d=12.5mm，截面积S=π(12.5/2)²=122.72mm²。
（见见大对数电缆技术参数）
100*100线槽最多可布放N=100*100*0.6/122.72=48（条）
线缆重量：10*1.5*48*0.184=132.48kg
（2）线槽重量：
线槽尺寸：100*100 盖板宽120mm 厚度=1.2mm 长度=1.5米
线槽重量： 10*（0.1+0.1+0.1+0.12）*0.0012*1.5*7.86*10³=59.4216kg 按60kg计算。
（3）角钢支架重量：
角钢重量：（0.04+0.04）*0.004*（1*2+1.5*2）*7.86*10³=12.576kg
按13kg计算
合计：60+13+132.48=205.48kg
三、膨胀螺栓选择：
M10膨胀螺栓所能承受允许拉力：940kg 极限拉力：2350kg
2根M10膨胀螺栓所能承受允许拉力：1880kg 极限拉力：4700kg
安全系数：1880/205.48=9.15
满足静负荷安全系数大于4的标准。
膨胀螺栓的使用方法及在工程中应用应该注意的问题
7.顶爆膨胀螺栓
A．考虑到班组对螺栓顶端的顶珠进行作业操作和拧入螺杆的深度与螺纹匹配情况存在不确定性，无法目测检验其安装质量，除了安装电气线管等新型管线外，不宜使用顶爆螺栓：
A．由班长结合施工图纸（综合管线或平面布置图）技术参数确定膨胀螺栓的现场安装位置，
B．技术安全交底书
C．现场结构及现场放线情况
3.钻孔
A.在钢筋混凝土上钻孔
由班组长选用相匹配的冲击钻及钻嘴，并指定经过培训考核的班组员工进行操作；
B．需要对螺栓孔位准确定位，可使用钢筋探测仪；
C．在掌板（支架）上开孔，必须使用台钻或冲床设备，现场设备无法满足M12以上膨胀螺栓的掌板（支架）开孔要求，而采用其它方式开孔，则在安装过程中加上4mm及以上厚度垫圈，以满足强度要求，螺栓长度也应相应增加。
职务
施工员
交底时间
接受交底人签名
班长：工人：
B．若特殊场合或设计/甲方要求使用顶爆膨胀螺栓时，必须经专门培训，专人负责，使用专有工具进行安装，并要分公司主管生产副经理批准：
序号
风管规格
（大边长）
膨胀螺栓型号
钻头型号
钻孔深度
钻孔直径
连接附件选型备注1来自<1000M12
M16
65
19
按图纸要求
2
>1000
M16
M18
90
23
按图纸要求
3
膨胀螺栓抗拔计算书
膨胀螺栓拉拔力计算该工程基本设计参数；基本风压值o ω=㎡,干挂石材通过膨胀螺栓与建筑结构连接。
最不利龙骨分隔宽度为B=米，圆立柱连接点之间的竖向间距米、横向间距米，每个连接点膨胀螺栓个数为4个。
相应的风压高度变化系数z μ=（本工程的场地类别属于B 类，计算高度小于10米），按7度抗震设防设计。
按照国家行业标准《建筑抗震设计规范》GB 50011—2010、《金属与石材幕墙工程技术规范》JBJ —2001、《建筑结构荷载规范》GB 50009—2012，针对本工程的实际情况，对膨胀螺栓的允用强度进行计算和校核。
一、设计荷载与作用石材设计中按50年需要考虑荷载与作用有；风荷载、地震作用分别计算如下。
1、风荷载标准值o z s z k w w ***μμβ=式中：k w ：为作用在幕墙上的风荷载标准值（KN/㎡） z β ：为z 高度处瞬时风压的阵风系数s μ ：为风荷载体形系数z μ ：为风压高度变化系数 o ω ：基本风压（KN/㎡）2、k w =风荷载设计值W=k w x q γk w ；是风荷载标准值q γ；是风荷载分项系数，q γ= 3、 W=地震作用垂直于幕墙水平分布的地震作用G a q e ek **=max β式中：ek q ：垂直于幕墙的水平地震作用力e β：动力放大系数 m ax a ：地震影响系数，按七度抗震设计 G ：单位面积自重荷载4、ek q =荷载效应组合水平作用效应组合系数；风荷载w ψ= 地震作用e ψ=二、膨胀螺栓拉拔力计算膨胀螺栓石材每个连接点的在风荷载作用下的水平力为 N=W*w ψ*A+e ψ*ek q= =+=石材幕墙每个膨胀螺栓在风荷载作用下水平力为 x f =s=*4=≈式中：x f：每个螺栓在风荷载作用下水平力s ：每个连接点的螺栓个数：安全系数。
螺栓套筒规格
签名档： 标准件紧固件螺丝螺栓轴承网
[最后修改于 2011-3-14 9:53:12]
身份：一般 120
用户类型：个人用户 注册时间：2010-9-1
回复发表于 2010-7-15 16:18:38 引用回复
经验值：828 发帖总数： 63 回复总数： 561
第1楼
套筒规格,套筒规格表-技术交流-标准件论坛－紧固件技术、技术交流、螺丝商友交流
回复发表于 2010-7-26 17:00:06 引用回复
经验值：1341 发帖总数： 176 回复总数： 687
第9楼
页 5/8
套筒规格,套筒规格表-技术交流-标准件论坛－紧固件技术、技术交流、螺丝商友交流 强力起子磁性套筒规格为M6，M8，M9
签名档：
chubo1990cool
身份：一般 用户类型：个人用户 注册时间：2010-8-31
套筒是指套筒扳手的简称。上紧或卸松螺丝的一种专用工具。它有数个内六棱型的套筒和一或几 个个上套筒的手柄构成,套筒的内六棱根据螺栓的型号依次排列,可以根据需要选用。
签名档：
wcn311614 回复发表于 2010-7-15 17:32:40
身份：一般 用户类型：个人用户 注册时间：2011-2-26
引用回复
身份：一般 用户类型：个人用户 注册时间：2011-2-26
引用回复
经验值：7026 发帖总数： 37 回复总数： 5152
强力起子磁性套筒规格为M6,M8,M9,M10,M11,M12,M13,M14 长度为:75mm
第16楼
签名档：
sqr4 回复发表于 2010-12-10 9:12:10
身份：一般 用户类型：个人用户 注册时间：2011-2-26
m6膨胀螺栓拉拔试验检测标准
m6膨胀螺栓拉拔试验检测标准1、相关规范：《玻璃幕墙工程技术规范》JGJ102—96《建筑装饰装修工程质量验收规范》GB50210—20012、幕墙工程应尽量避免使用膨胀螺栓，如不得已使用膨胀螺栓，设计单位必须按照国家规范要求，严格验算膨胀螺栓的抗拔力；由检测单位严格进行膨胀螺栓抗拔力试验。
膨胀螺栓抗拔力检验规范扭剪型高强度螺栓连接副预拉力复验1、相关规范：《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82—91《钢结构用扭剪型高强度螺栓连接副技术条件》GB36332、取样方法与数量：（1）扭剪型高强度螺栓连接副应按批进行检验。
同批由同一性能等级、材料、炉号、螺纹规格、长度、机械加工、热处理工艺、表面处理工艺的螺栓组成。
（2）试验用的螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行试验。
3、扭剪型高强度螺栓连接副出厂时应随箱带有紧固轴力（预拉力）的检验报告。
4、每套连接副只应做一次试验，不得重复使用。
5、试验螺栓连接副的预拉力平均值应符合规范规定。
膨胀螺栓抗拔力检验规范膨胀螺栓施工及拉拔试验要求一、施工要求:1、膨胀螺栓的选用：品牌及样品必须经过项目部确认，到场实物与样品一致，并提供产品合格证明资料，选用规格参照附件《膨胀螺栓安装试验参数》。
2、打孔前最好使用光电测量仪进行吊点的弹线定位，装修吊顶及长距离各类管线必须使用。
3、每次批量安装膨胀螺栓打孔之前，应先做钻头规格适配试验，经适配试验合格后方可批量打孔。
在更换钻头和使用不同批次材料时，应重新做适配试验。
4、根据膨胀螺栓长度需要的钻孔深度，在电锤上设置限位。
5、打孔时电锤应垂直用力，不要摆动，防止孔洞直径偏大，而造成膨胀螺丝锚固不牢。
6、作业人员手持电锤打孔，禁止将电锤绑在长杆上打孔。
7、除特殊位置不具备条件外，膨胀螺栓锚固位置与混凝土结构边缘的间距要大于3.5倍孔深，膨胀螺栓之间的间距也要尽量满足同样要求。
8、安装后套管不外露、加垫片并将螺母紧固牢固，紧固螺母时禁止采用手持长杆套筒紧固的作法。
膨胀螺栓抗拔力计算
膨胀螺栓如何计算工程2008-07-24 21:25:08 阅读1185 评论1 字号：大中小订阅要对膨胀螺栓进行拉拔试验,可按下列公式验算: N拔=[(N/2+M/Z)/n]*B≤N拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压ｗ0=0.35KN/M2，每个200×300埋件用4个M12×110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。
膨胀螺栓使用时应严格遵守有关工艺要求。
二、荷载⑴作用在幕墙上的风荷载标准值按下式计算：ｗk＝βZ?μS?μZ?ｗO式中：ｗk－作用在幕墙上的风荷载标准值（KN／M2）；βZ－考虑瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，取1.5；μZ－风压高度变化系数；ｗO－基本风压，取0.35KN／M2。
故ｗk＝βZ?μS?μZ?ｗO⑵地震作用按下式计算QE＝βE?αmax?G式中：QE??作用于幕墙平面外水平地震作用（KN）；G ??幕墙构件的重量（KN）；αmax??水平地震影响系数最大值，8度抗震设计取0.16；βE??动力放大系数，取3.0。
⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（ＧＢＪ９－８７）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4 风荷载，ψw取1.0地震作用，γE取1.3 地震作用，ψE取0.6温度作用，γT取1.2 温度作用，ψT取0.2荷载和作用效应按下式进行组合： S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST 式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；γg,γ_ｗ,γE,γT??各效应的分项系数；ψw,ψE,ψT??分别为风荷载，地震作用和温度作用效应的组合系数。
膨胀螺栓拉拔力计算
膨胀螺栓拉拔力计算该工程基本设计参数：基本风压值Wo=0.55kN/m2,幕墙（计算部位）最高点23.000米，幕墙通过膨胀螺栓及化学锚栓与建筑主体结构连接，最不利的连接形式分为三种情况：第一种为通过膨胀螺栓及化学锚栓与砼结构连接的玻璃幕墙，最不利的龙骨宽为B=1.170米，分格高为H=1.980米，立柱连接点之间间距为3.200米，标准层间设一个支点；第二种为通过膨胀螺栓及化学锚栓与砼结构连接的石材幕墙，最不利的龙骨分格宽为B=1.200米，立柱连接点之间间距为3.600米，标准层间设一个支点；第三种为通过膨胀螺栓与实心砖结构连接的石材幕墙，最不利的龙骨分格宽为B=0.650米，立柱连接点之间间距小于2.000米，标准层间增设一个支点。
相应的风压高度变化系数为μz =0.9,按C类地区计算，8度抗震设防设计。
按照国家行业标准《玻璃幕墙工程技术规范》JGJ 102—2003及《金属与石材幕墙工程技术规范》JC 133—2001针对本工程的实际情况，对幕墙的膨胀螺栓允用强度进行计算和校核。
一、设计荷载与作用幕墙设计计算中按50年需要考虑的荷载与作用有：风荷载、地震作用，分别计算如下：1、风荷载标准值：W k=βGZ·μS·μZ·W o式中：W k：为作用于幕墙上的风荷载标准值（kN/m2）βGZ:为Z高度处瞬时风压的阵风系数，取βGZ = 1.90 （按C类地区计算）μ：为风荷载的体型系数，按国家现行标准《建筑结构荷载规范》SGB50009—2001采用，取μ= 1.2Sμ：为风压高度变化系数，按国家现行标准《建筑结构荷载规范》Z= 0.9 （按C类地区计算）GB50009—2001采用，取μZW：为基本风压值（kN/m2）, 按国家现行标准《建筑结构荷载规范》o=0.55 kN/m2GB50009—2001采用，取WoW k=1.90×1.2×0.9×0.55=1.13 kN/m2按规范规定，取W k=1.13 kN/m22、风荷载设计值：W=r w×W k式中：W：为作用于幕墙上的风荷载设计值（kN/m2）W k：为作用于幕墙上的风荷载标准值（kN/m2）W k=1.13 kN/m2r w：风荷载分项系数。
膨胀螺栓选型计算_20141128
机械式膨胀螺栓选型计算本计算的主要依据为《JGJ 145 - 2004 混凝土结构后锚固技术规程》，所采用的膨胀螺栓尺寸及规格符应合《GB/T 22795 - 2008 混凝土用膨胀锚栓 型式与尺寸》，本计算中采用膨胀螺栓的称呼主要目的与习惯上的描述一致，在以下计算中可简称为膨胀螺栓或螺栓或锚栓。
本计算中所适用的膨胀螺栓主要结构如下图所示。
一、主要参数1.1 主要输入条件膨胀螺栓螺杆材质SS304膨胀螺栓螺杆力学性能等级70膨胀螺栓螺杆名义直径 DiaM16mm 螺栓计算直径 D 16mm膨胀螺栓名义长度 L 175mm 螺栓计算面积 As 150.3mm 2混凝土强度等级C30螺栓特殊长度 L 140.0mm 混凝土的厚度300mm混凝土的厚度300.00mm膨胀螺栓连接板在混凝土结构表面上的位置及尺寸参数单个连接板上膨胀螺栓的数量单个连接板螺栓数量2连接板类型AUse English Units一个螺栓四个螺栓1-A1-B1-D2-A 2-B 2-C2-DABCD两个螺栓HELP ME ！螺栓特殊长度输入膨胀螺栓连接板的设计尺寸B1457.2mm 457.2mm B2203.2mm 203.2mm a1254mm 254mm a2254mm 254mm a3--mm mm a4--mm mmS1152.4mm 152.4mmS2--mm mmC1406.4mm 406.4mm C2406.4mm406.4mm 地震荷载恒荷载活荷载风荷载水平地震竖向地震单个连接板设计荷载 N（见右图）45452309365645公斤力45.43655.945.4公斤力设计地震设防裂度8单个连接板设计荷载组合 N d （见右图）7027公斤力设计拉力与锚固地面的夹角 α (o )45o当前设计荷载组合是否已经包含地震荷载组合Yes检查数据是否完整YES 最终结果YES说明： 以上荷载组合根据《GB 5009-2012 建筑结构荷载规范》及《GB 50011-2010 建筑抗震设计规范》相关条文规定，选取可能的最不利的荷载组合类型，分别按荷载组合数据计算。
膨胀螺栓选型计算(2013规范)
仅该填充区域需要输入膨胀螺栓螺杆材质碳素钢及合金钢 螺杆计算小径 D1膨胀螺栓螺杆力学性能等级70螺杆计算直径D 膨胀螺栓规格M10螺杆公称直径d 膨胀螺栓名义长度L 170mm 螺杆计算面积 As混凝土强度等级C30锚栓最小有效锚固相对深度 h ef,min/d 抗震设防烈度8混凝土的厚度h:混凝土需要最小的厚度端板厚度16mm 混凝土厚度是否满足要求锚固连接的安全等级:二级锚栓最小有效锚固深度 hef,min 锚固连接重要性系数γ0: 1.1锚固承载力抗震调整系数γRE:结构类型结构构件混凝土立方体抗压强度标准值fcu,k 20.1膨胀螺栓连接板在混凝土结构表面上的位置及尺寸参数：单个连接板螺栓数量n:1个膨胀螺栓连接板的设计尺寸：膨胀螺栓混凝土的设计尺寸：a176.2mm a375mm C1250mm a276.2mm a475mm C2850mm B1300mm S1147.6mm C3850mm B2300mm S2150mm C4850mm 连接板尺寸是否满足要求满足要求连接板距离边界尺寸是否满足要求1.2 载荷数据输入：直接在3D3S（midas、sap2000等）中读取最大支座反力输入即可拉线支座反力：Nx最大：12.70KN Ny最大：7.40KN Nz最大：总拉力设计值N:19.17KN 设计拉力与锚固地面的夹角 α (o)单个锚栓所承受的拉力设计值Nsd=N/n 19.17KN 单个螺栓设计荷载 - 拉力设计值 N SD 14.70KN 单个螺栓设计荷载 - 剪力设计值 V SD 12.3KN1.3 螺栓主要力学性能参数：螺栓杆体材料极限抗拉强度标准值 f stk 700N/mm 2螺栓杆体材料屈服强度标准值 f yk450N/mm 2二、膨胀螺栓及混凝土结构构造检查:2.1 混凝土厚度是否满足锚栓所需要的最小厚度的要求:混凝土的厚度:400.00mm 允许最小厚度h min:210.00mm 是否满足要求：2.1 螺栓中心至混凝土结构外边缘最小边距C是否符合标准要求：最小螺栓边距：250mm 允许最小厚度h min ：90mm是否满足要求：2.3 同一连接板上两个螺栓间距离是否满足标准最小值要求:是否满足要求：一个螺栓两个螺栓螺栓间最小间距:147.6允许最小间距Smin：90mm 四个螺栓螺栓间最小间距:147.6150允许最小间距Smin：90mm2.4 抗震设计条件下，螺栓有效锚固长度与直径比值是否满足最小规定：允许有效锚固长度与直径比：7有效锚固长度与直径比：11.33是否满足要求：2.5 端板厚度是否满足最小计算值：机械式膨胀螺栓选型计算本计算书的主要计算依据为《JGJ 145-2013混凝土结构后锚固技术规程》，所采用的荷载组合根据《GB 52012建筑结构荷载规范》及《GB 50011-2010建筑抗震设计规范》，所采用的膨胀螺栓尺寸及规格符应合《22795-2008混凝土用膨胀锚栓型式与尺寸》及《JG160-2004混凝土用膨胀型、扩孔型建筑锚栓》，本计算中采胀螺栓的称呼主要是为了与习惯上的描述一致，在以下计算中可简称为膨胀螺栓或螺栓或锚栓。
膨胀螺栓与钻头的对应关系
膨胀螺栓与钻头的对应关系
膨胀螺栓与钻头的对应关系是一种在建筑、机械制造等领域中经常使用的技术。
膨胀螺栓是一种可以在孔内形成固定连接的螺纹连接件，钻头是一种用于钻孔的工具。
在使用膨胀螺栓进行固定时，需要使用相应直径的钻头进行钻孔，以确保螺栓能够紧密固定在孔内。
通常，膨胀螺栓的直径与钻头的直径相对应，这样能够确保螺栓与孔内的匹配度。
同时，在选择钻头时，需要考虑到所需的孔深、孔径等参数，以确保钻孔的精度和牢固性。
因此，对于膨胀螺栓与钻头的对应关系，应根据具体情况进行选择和配对。
- 1 -。
膨胀螺栓抗拔力计算
膨胀螺栓如何计算工程 2008-07-24 21:25:08 阅读1185 评论1 字号：大中小订阅要对膨胀螺栓进行拉拔试验,可按下列公式验算: N拔=[(N/2+M/Z)/n]*B≤N拔试/1.5式中:N拔--单个膨胀螺栓承载能力设计值N--拉力M--弯矩Z--上下两排螺栓中距n--每排螺栓个数B--调整系数,每处4个取1.25、6个取1.30、8个取1.32N拔试--单个膨胀螺栓拉拔试验结果一、建筑概况建筑物总高度约为120米，总宽度为150米，共26层，按8度抗震设计，基本风压ｗ0=0.35KN/M2，每个200×300埋件用4个M12×110膨胀螺栓固定，膨胀螺栓基孔内加注环氧树脂。
膨胀螺栓使用时应严格遵守有关工艺要求。
二、荷载⑴作用在幕墙上的风荷载标准值按下式计算：ｗk＝βZ?μS?μZ?ｗO式中：ｗk－作用在幕墙上的风荷载标准值（KN／M2）；βZ－考虑瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，取1.5；μZ－风压高度变化系数；ｗO－基本风压，取0.35KN／M2。
故ｗk＝βZ?μS?μZ?ｗO⑵地震作用按下式计算QE＝βE?αmax?G式中：QE??作用于幕墙平面外水平地震作用（KN）；G ??幕墙构件的重量（KN）；αmax??水平地震影响系数最大值，8度抗震设计取0.16；βE??动力放大系数，取3.0。
⑶荷载分项系数和组合系数的确定根据《建筑结构荷载规范》（ＧＢＪ９－８７）及《玻璃幕墙工程技术规范》之精神，结合本工程的地区地理环境，建筑特点以及幕墙的受力情况，各分项系数和组合系数选择如下：分项系数组合系数重力荷载，γg取1.2风荷载，γw取1.4 风荷载，ψw取1.0地震作用，γE取1.3 地震作用，ψE取0.6温度作用，γT取1.2 温度作用，ψT取0.2荷载和作用效应按下式进行组合：S＝γgSg＋ψwγwSw＋ψEγESE＋ψTγTST式中：S??荷载和作用效应组合后的设计值；Sg??重力荷载作为永久荷载产生的效应；Sw,SE,ST??分别为风荷载，地震作用和温度作用作为可变荷载和作用产生的效应；γg,γ_ｗ,γE,γT??各效应的分项系数；ψw,ψE,ψT??分别为风荷载，地震作用和温度作用效应的组合系数。
