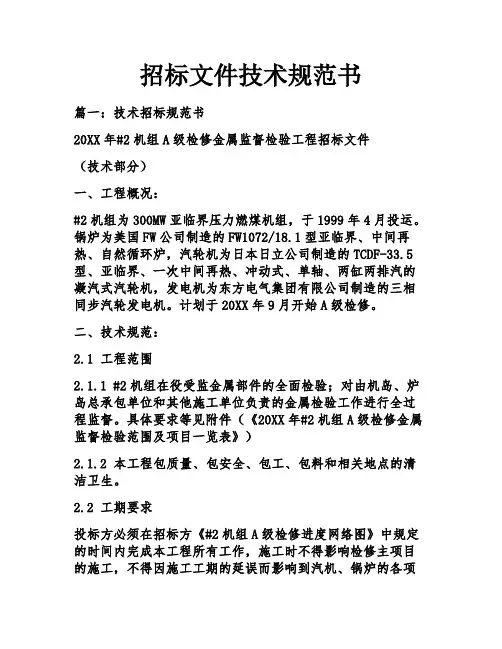

招标文件技术规范书篇一：技术招标规范书20XX年#2机组A级检修金属监督检验工程招标文件（技术部分）一、工程概况：#2机组为300MW亚临界压力燃煤机组，于1999年4月投运。
锅炉为美国FW公司制造的FW1072/18.1型亚临界、中间再热、自然循环炉，汽轮机为日本日立公司制造的TCDF-33.5型、亚临界、一次中间再热、冲动式、单轴、两缸两排汽的凝汽式汽轮机，发电机为东方电气集团有限公司制造的三相同步汽轮发电机。
计划于20XX年9月开始A级检修。
二、技术规范：2.1 工程范围2.1.1 #2机组在役受监金属部件的全面检验；对由机岛、炉岛总承包单位和其他施工单位负责的金属检验工作进行全过程监督。
具体要求等见附件（《20XX年#2机组A级检修金属监督检验范围及项目一览表》）2.1.2 本工程包质量、包安全、包工、包料和相关地点的清洁卫生。
2.2 工期要求投标方必须在招标方《#2机组A级检修进度网络图》中规定的时间内完成本工程所有工作，施工时不得影响检修主项目的施工，不得因施工工期的延误而影响到汽机、锅炉的各项检修工作及机组的各项试验、调试及试运。
具体开工日期以招标方通知为准。
2.3 工作内容2.3.1 熟悉有关被检部件的设计、安装、运行、维修、检验、更换等技术资料；2.3.2 金属监督检验有关配合工作（搭脚手架、拆保温、照明、电源、被检工件清理打磨等）的指导和验收；2.3.3 机组在役受监金属部件全面检验；2.3.4 由机岛、炉岛总承包单位负责的金属检验工作的全过程监督；2.3.5 存在超标缺陷的在役部件修复的指导（缺陷位臵、挖补范围确定等）及返修后的复检；2.3.6 编写在役受监金属部件检验报告（含检验记录、结论、处理建议等）及由机岛、炉岛总承包单位和其他施工单位负责的金属检验工作的全过程监督报告。
2.4 资质要求2.4.1 投标方应提交本单位的营业执照、税务登记证、企业登记条码、施工资质、安全许可证的扫描件及复印件；近5年300WM以上机组大修金属监督检验工作业绩表。
江阴经济开发区风电场工程
江阴经济开发区风电场工程测风装置（含安装调试）规范书1 总则1.1招标方委托投标方承担风电场前期的测风塔及测风设备供货、安装、调试、维护及售后服务工作。
甲方向乙方购买1套90米测风设备，工程总价款为￥元，人民币：元整。
该价格已含关税、国内外运费、现场安装调试费。
工程包括：a)测风设备：数据采集器、测风设备；b)测风塔（90米）设计、制作。
采用国产绗架式热镀锌塔架；c)测风塔安装：包括基础施工、塔架安装；d)测风设备安装及调试（即通称的“交钥匙工程”）e)测风期间，测风塔及其他测风设备、材料的维护、维修等售后服务。
1.2 招投标方责任和义务：招标方的责任和义务：a)招标方提供测风点的地质条件、以供投标方进行塔架设计和基础施工设计；b)在开工前完成测风点的土地准用手续，完成必要的开工条件。
c)协助投标方办理施工队伍及施工机械的进出场手续；d)根据合同条款按期向投标方支付工程款；e)对合同价格进行保密；f)测风设备和塔的所有权在招标方支付完投标方全部货款后，自动转移至招标方；在此之前的货物所有权归投标方。
投标方的责任和义务：1、根据招标方提出的设计要求和地质条件，完成塔架设计、制作和基础；2、负责进口测风设备供货；3、负责将测风塔及测风设备运送到测风点；4、负责组织施工人员、材料和设备进场，完成塔架安装；5、负责安装符合标准的测风塔防雷电及接地装置。
6、在规定工期内安装测风仪和其他设备；6、对招标方就设备使用维护进行专业培训。
1.3 投标方应向招标方提供全新的、技术水平先进的、质量可靠的货物，并保证该货物未侵犯任何第三方的合法权利（包括但不限于知识产权），投标方提供的货物应符合国家或行业技术标准，生产厂家的技术标准高于国家或行业技术标准的，投标方应按生产厂家技术标准执行。
1.4 投标方应提供与货物安装使用相关的技术资料和技术服务。
招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供满足本技术协议书和标准要求的高质量产品及其服务。
35kV 美式箱变技术规范04.21
辽宁大唐国际昌图红山风电场新建工程35kV美式箱式变电站招标文件(技术规范部分）招标人：辽宁大唐国际昌图风电有限责任公司设计单位:辽宁电力勘测设计院二〇一一年四月目录附件1：技术规范 (1)附件2:供货范围 (31)附件3：技术资料和交付进度 (33)附件4：交货进度 (35)附件5：监造、检验和性能验收试验 (36)附件6:技术服务和设计联络 (39)附件7:差异表 (43)2附件1：技术规范1 总则1。
1 本技术规范适用于辽宁大唐国际昌图红山风电场新建工程的35kV美式箱式变电站.它包括变压器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求.1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定,也未充分引述有关标准及规范的条文。
投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求.1。
3 如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求.偏差(无论多少）都必须清楚地表示在投标文件中的“差异表”中。
1.4 本技术规范所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。
1.5 合同签订后3个月内,投标方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认.1。
6 若本技术规范各附件前后有不一致的地方，应以有利于设备安全运行、工程质量为原则,由招标方确认。
1。
7 本技术规范及相关会议纪要和澄清文件,均与合同正文具有同等法律效力。
2 工程概况辽宁大唐国际昌图红山风电场新建工程(以下简称“昌图红山风电场”)位于辽宁省北部的昌图县泉头镇，规划区域为东经124°3′～124°7′、北纬42°50′~42°53′，海拔 136m～183m 之间。
风电工程风功率预测系统电气技术规范
风电工程风功率预测系统电气技术规范设备及外壳应可靠，无放电危险。
1.2 测控技术规范1.1.1 总体要求1.1.1.1 在系统设计时，应坚持标准化和开放性原则，选择符合开放性和国际标准化的产品和技术，选择开放性技术平台和软件架构，遵循统一的标准和规范。
系统应具有数据采集、数据处理、风电功率预测、数据统计分析、数据存储、图像生成、报表管理、数据接口、系统维护等功能。
数据库系统采用标准数据接口，具有与其它信息系统进行数据交换和共享的能力。
1.1.1.2 系统应在充分考虑风电场实际需求的前提下，把数据的安全、实时问题放到首位，做到安全实用，准确及时。
1.1.1.3 系统所采取的技术要求先进，符合相关技术规范的要求。
1.1.1.4 系统流程合理，界面友好美观。
1.1.1.5 系统满足国网公司Q／GDW 588-2011《风电场功率预测系统功能规范》要求，技术指标达到国内先进水平。
网络结构和安全防护方案满足电力二次系统安全防护规定的要求。
1.1.1.6 系统满足功率预测功能规范要求，其中数值天气预报、模型建立和训练以及影响精度的各种因素均由功率预测系统供方负责，系统验收以最终上报电网的精度作为考核指标。
1.1.1.7 不同风电场接入同一集控室中心的视为一个风功率预测单元，仅使用一套风功率预测系统。
需满足一套风功率预测系统分别报送风电场各自对应的上级电网的功能。
1.1.1.8 不同风电场对应同一电网公司，临近的风电场按照实际地理条件视情况可以归结为一个风功率预测单元的，仅使用一套风功率预测系统。
1.1.1.9 考虑处理受限、风电机组故障和机组检修等非正常停机对风电场发电能力的影响，支持限电和风电机组故障等特殊情况下的功率预测。
1.1.1.10 考虑风电场装机扩容对发电的影响，支持不断扩建中的风电场的功率预测。
1.1.1.11 对于风功率预测系统预测得到的曲线，可人工修正，人工修正应设置严格的权限管理。
1.1.1.12 能够对预测曲线进行误差估计，预测给定置信度的误差范围。
测风塔招标技术规范书
2017 年度测风塔集中招标招标文件附件1：技术规范书招标人：附件1：技术规范书目录第一章技术规范 (2)第二章测风塔配置清单 (5)第三章测风塔选址 (10)第四章供货范围 (11)第五章防雷要求 (12)第六章质保要求 (13)第七章技术资料 (14)第八章交货进度 (15)第九章技术服务 (16)第一章技术规范1 一般规定1.1 投标方应仔细阅读招标文件，包括商务和技术部分的所有规定。
由投标方提供的设备的技术规范应与本技术规范书中规定的要求相一致,投标方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。
1.2 本规范书正文提出了对设备本体及其附属的技术参数、性能、结构、试验等方面的技术要求。
1.3 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合中国国标GB、IEC 最新版本的标准和本规范书的优质产品。
1.4 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，应在投标书中加以详细描述。
1.5 规范书所使用的标准如遇与投标方所执行的标准不一致时，按该类最高标准执行或按双方商定的标准执行。
1.6 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.7本规范书中涉及有关商务方面的内容，如与招标文件的商务招标文件有矛盾时，以商务招标文件为准。
1.8 本规范书未尽事宜，由买卖双方在合同技术谈判时双方协商确定。
2 投标方应提供的资格文件投标方在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.1 投标方最近2 年（2014 年-2015 年）内投标设备的销售记录情况。
近2 年测风装置销售业绩1.2 投标方具有履行合同所需的技术和主要设备等生产能力的文件资料，包含但不限于设备代理资格；铁塔供应厂家规模、设备制造能力、生产设备情况等。
风电场机组激光雷达测风仪技术要求、测量场地地形评估、测风塔安装规范、湍流规格化功率曲线方法
激光雷达测风仪技术要求A.1 激光雷达测风仪技术性能基本要求A.2 检验要求激光雷达测风仪应定期进行检验，检定周期、检验方式应根据出厂说明进行。
测量场地地形评估不进行标定的测量场地，应满足表B.1所列的条件。
表B.1 无需标定场地条件注释：1.定义的扇区如图B.1所示2.选择与扇区地形最吻合，并通过塔架基础的平面，该平面与实际地形之间的最大倾角，以及偏离平面的最大偏差，定义和计算方法如图B.2所示，倾角计算公式为：最大倾角0max()iiZ Z d -=（B.1） 地形偏离平面最大偏差0max()i Z Z =-（B.2）3.塔架基础与扇区内任一点连接线的最大倾角，倾角计算见公式（B.1），定义和计算方法如图B.3所示。
图B.1 测量扇区分布示意AB图B.2 与扇区地形最吻合的连接线的最大倾角和地形最大偏差AB8L 到16L 之间2L 到2L 量区域图B.3 通过塔架与扇区地形任一点连接平面与水平面之间的最大倾角附录C（规范性附录）测风塔安装规范C.1 一般规定C 1.1 选用的测风装置应经过标定，且在有效期内。
C 1.2 测风装置的安装应牢固、稳定。
C.2 顶部风速计的安装C 2.1 应将风速计安装在测风塔顶端1.5m以上，应通过一个垂直圆管固定风速计，圆管顶端以下1.5m段的直径应不大于风速计，圆管垂直度不大于2º。
C 2.2 风速计以下1.5m内不能存在其他气流干扰物，其他测量仪器应至少在风速计4m以下。
测风塔的任何部分都不能超过以风速计为顶端、以11倍测风塔侧边长度为底部直径的锥面外。
顶部风速计安装示意见图C.1。
图C.1 顶部风速计安装示意C.3 侧边风速计的安装C 3.1 侧边风速计应成使用，若横杆直径为d，测风仪应安装在横杆20d以上，推荐25d；两风速计应等高，相互间隙不小于2.5m且不大于4.0m。
C 3.2 应通过一个垂直圆管将风速计固定在横杆上，风速计以下1.5m内不能存在其他测量装置且风速计4m以下不能存在其他测量仪器。
招标技术规格书
招标技术规格书包1：主通风机2台（常村矿南新风。
该包必须与风机电控部分配套使用）一、招标内容：1、主通风机：直径2.4米隔爆对旋轴流式主通风机2台（带自动式封闭蝶阀前后接头、集流器、Ⅰ级主机、Ⅱ级主机、电动兼手动制动装置），配高分子材料做成的消音器、扩散塔。
2、YBF系列电动机5台，200KW、380V、转速740转/分。
采用南阳防爆电机厂的电机。
附带电机轴承定子温度监控仪。
二、设备主要技术参数：1、风机1.1通风容易时期负压：hmin1=1851.0Pa1.2通风困难时期负压：hmax1=2101.58Pa1.3风量范围：60-115 m3/s1.4空气密度1.08-1.1kg|m32、电动机单台功率200KW,转速740转/分,电压等级380V，连续工作制F级绝缘，防护等级IP54，允许温升：80K。
三、技术要求1、主通风机：（1）该风机必须采用消音装置，低噪音设计，噪声符合JB/T8690-1998《工业通风机噪声限值》规定。
振动符合JB/T8689-1998《通风机振动检测及限值》规定。
通风机房内测量点距噪声源1m处不超过85分贝。
（2）主轴轴承要采用瑞典SKF轴承，应有良好的油封性。
设不停机注排油装置，采用“水平直接注油，竖直向下排油”的注排油方式，减小注排油阻力，在机壳外部实现不停机注油工作，并可观察到排油情况，便于维护。
（3）风机效率：前期、后期均应在高效区域内运行，最高达8５%，最低不低于75%。
（4）在设计工况点处负压和风量偏差不超３%。
（5）风机反风采用反转反风，反风风量必须大于反风前巷道正常风量的60%。
（6）风机的设计应考虑吊装、搬运和运输的方便。
对于风机的异型件，例如：集流器、整流器、鱼形管全部采用模具冷压成型，确保风机流道均匀光滑，降低流道阻力，提高风机性能。
（7）两级叶轮叶片可进行无级调节，风机轮毂上刻有明显的叶片安装角刻度，可根据生产用风的需要任意调节叶片安装角。
风电场测风塔代表性选址及测风设备安装技术要求
的风资源数据。根据经验，不同地形条件下的测风塔代表性区域参考范围
见下表。
地形 平坦地形：粗糙度较一致 较复杂地形：丘陵、起伏山峦或粗糙度变化较大区域 复杂地形：起伏大的山区
测风塔代表性区域 5~6km 3~4km 2km
表 2 不同地形条件下的测风塔代表性区域参考范围
四 测风塔设备的配置与安装
4.1 分层布置
地址： 武汉市东湖高新技术开发区关山大道光谷软件园 E3 座 1503 室
网址：
1
风脉(武汉)可再生能源技术有限责任公司 TEL: 027－87747808 FAX: 027－87747871
对于不同地形，具有代表性的测风塔位置选取方法也不同。 1、平坦地形 平坦地形是指在风电场区及周围半径范围 5km 内其地形高度差小于
地址： 武汉市东湖高新技术开发区关山大道光谷软件园 E3 座 1503 室
网址：
5
10m
风脉(武汉)可再生能源技术有限责任公司 TEL: 027－87747808 FAX: 027－87747871
30m
50m
70m/80m
各层之间方位角杂乱，不符合规范
地址： 武汉市东湖高新技术开发区关山大道光谷软件园 E3 座 1503 室
网址：
2
风脉(武汉)可再生能源技术有限责任公司 TEL: 027－87747808 FAX: 027－87747871
测风塔代表性选址不仅仅只受到地形条件的影响，还受到其他条件的 影响与限制，如场地植被、场地建设条件、交通运输条件等。
50m，同时地形最大坡度小于 3°的地形。平坦地形在场址范围内同一高度 层上风速分布是均匀的，风廓线仅与地面粗糙度有关。
根据平坦地形气流运动机理，具有均匀粗糙度的平坦地形在场中央安 装测风塔即可。地表粗糙度发生变化时风廓线的形状分为上下两部分，分 别对应上、下游地表的风廓线形状，在中间衔接发生急剧变化，测风塔应 避开此类地区，在地表粗糙度变化前和变化后分别安装测风塔。对有障碍 物时，测风塔安装时应避开盛行风向的上风向，障碍物的外侧和尾流区， 防止湍流使得测风数据偏小，失去真实性。
风电场工程总承包合同附件4技术规范
附件4技术规范一、工程概况1.1概述1.1.1总则1.1.2为了本项目的顺利实施，业主向承包方提供有可能提供的各种技术数据，但是，业主不保证这些数据在本项目设计、施工、安装调试等方面的可用性及完整性．承包商在使用业主提供的材料和数据时应进行核实。
工程简介山西省右玉县位于山西省的西北端，地理坐标为东经112°07′18″～112°38′35″，北纬39°41′18″～40°17′54″。
北隔长城与内蒙古的凉城县、和林格尔县为邻，西接平鲁区，南通山阴县，东临左云县。
小五台风电场拟选场址位于山西省右玉县最北端，涉及右玉县所辖杀虎口乡和李达窑乡。
场区内海拔较高，地势较为平坦，有利于风电场的建设。
工程单机容量为1250kW，轮毂高度为68m，预计基底压力为250kPa或最大竖向力为2000kN。
变电站区建筑物最高三层，拟采用条基或独立基础，基底压力为120kN/m 或最大单柱荷载1500kN，基础埋深2m，场地平整标高为1667m。
1.1.3项目任务与规模根据初步规划的地域面积以及风力资源情况，本期装机规模为41.25MW。
可供应当地负荷，也可通过右玉—左云线和左云—高山线外送至朔州电网。
1.2风力资源风电场所在地区受温带大陆性季风气候影响，干燥多风，降水较少，温度昼夜温差大。
通过对各测风塔实测数据的分析处理，采用右玉气象站资料进行区域性气候分析并对测风时段的代表性进行评价，得到风电场代表年风资源情况如下：本工程现阶段按IEC61400-1标准ⅢA等级考虑。
拟选场区内空气密度值为1.04kg/m3。
风电场代表年68m高年平均风速为5.93m/s～6.86m/s，相应的风功率密度为200W/m2～288W/m2，风功率密度等级接近3级。
拟选风场内风速、风功率密度为春季较大，夏季较小；11：00～23：00较大，00：00～10：00较小。
2.8～23m/s有效风速小时数占全年小时数的比值为89.4%～93.6%。
测风塔技术要求
测风塔技术要求1.测风塔位置要求1)测风塔位置的风况应基本代表该风电场的风况，避免局部地形的影响；2)测风塔位置附近应无高大建筑物、树木等障碍物，与单个障碍物距离应大于障碍物高度的3倍，与成排障碍物距离应保持在障碍物最大高度的10倍以上；3)测风塔位置应在风电场5km范围内且不受风电场尾流影响，应选择在风电场主风向的上风向位置；4)测风塔数量依风电场地形复杂程度、气候特征和装机容量而定。
对于地形较为平坦的风场，可选择一处安装测风塔。
对于地形较为复杂的风场，应选择二处及以上安装测风塔。
2.测风塔监测参数要求2.1. 风速1)瞬时风速：每秒采样一次，单位：m/s；2)10min平均风速：每秒采样一次，自动计算和记录每10min的平均风速，单位：m/s；3)小时平均风速：通过10min平均风速值获取每小时的平均风速，单位：m/s；4)极大风速：每3秒采样一次的瞬时风速的最大值，单位：m/s。
2.2. 风向1)风向采样：与风速同步采集的该风速的风向；2)风向区域：所记录的风向都是某一风速在该区域的瞬时采样值。
风向区域分为16等分时，每个扇形区域含22.5°；也可以采用多少度来表示风向。
2.3. 风速标准偏差以10min为时段，每秒采集和记录瞬时风速的标准偏差，单位m/s。
自动计算和记录每10min的风速标准偏差。
2.4. 气温气温应每10秒采样一次，记录采样值和每10分钟的平均值，单位为℃。
2.5. 大气压大气压应每10秒采样一次，记录采样值和每10分钟的平均值，单位为hPa。
2.6. 相对湿度相对湿度应每10秒采样一次，记录采样值和每10分钟的平均值，单位为%RH。
3.测风塔监测仪器要求监测仪器在现场安装前应经气象计量部门检验合格，使用期间免维护，无需用户做参数标定。
3.1. 测风仪3.1.1.风速传感器1)测量范围0m/s～60m/s；2)测量精度：±0.5m/s(3m/s～30m/s)；3)工作环境温度：-40℃～50℃；4)响应特性距离常数：5m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
招标编号：【DTGG-2016-001】
2016年度测风塔集中招标
中国电力工程顾问集团投资有限公司
2016年度测风装置及相关服务框架招标
招标文件
附件1：技术规范书
招标人： 中国电力工程顾问集团投资有限公司
二〇一六年七月
中国电力工程顾问集团投资有限公司2016年度测风装置及相关服务采购招标 附件1：技术规范书
目录
第一章技术规范 (2)
第二章供货范围 (5)
第三章技术资料 (6)
第四章交货进度 (7)
第五章技术服务 (8)
第一章技术规范
1 一般规定
1.1投标方应仔细阅读招标文件，包括商务和技术部分的所有规定。
由投标方提供的设备的技术
规范应与本技术规范书中规定的要求相一致,投标方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。
1.2本规范书正文提出了对设备本体及其附属的技术参数、性能、结构、试验等方面的技术要求。
1.3本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关
标准和规范的条文，投标方应提供符合中国国标GB、IEC最新版本的标准和本规范书的优质产品。
1.4如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完
全符合本规范书的要求。
如有异议，应在投标书中加以详细描述。
1.5规范书所使用的标准如遇与投标方所执行的标准不一致时，按该类最高标准执行或按双方商
定的标准执行。
1.6规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.7本规范书中涉及有关商务方面的内容，如与招标文件的商务招标文件有矛盾时，以商务招标
文件为准。
1.8本规范书未尽事宜，由买卖双方在合同技术谈判时双方协商确定。
2 投标方应提供的资格文件
投标方在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.1投标方最近2年（2014年-2015年）内投标设备的销售记录情况。
近2年测风装置销售业绩
序号 购货方 采购设备数量 项目所在地 合同执行情
况
联系人 电话
1 2
1.2投标方具有履行合同所需的技术和主要设备等生产能力的文件资料，包含但不限于设备代理
资格；铁塔供应厂家规模、设备制造能力、生产设备情况等。
1.3投标方有能力履行合同设备维护保养、修理及其他服务义务的文件。
3 测风装置特殊技术要求
3.1测风塔部分
3.1.1铁塔全部构件的钢材型号符合图纸设计要求，防腐工艺技术采用热镀锌，保证20年无锈蚀。
3.1.2塔体可承受最高50m/s的瞬时最大风速。
3.1.3在最大风压下（按50米/秒），铁塔轴向摆动不超过±0.5度。
3.1.4塔体垂直度小于1/1500，塔体杆件的矢高不大于被测长度的1/750。
3.1.5塔顶避雷针处设引线，沿铁塔两柱（对角线）引下与接地网焊接牢固，接地电阻小于
4.0Ω。
3.1.6接地扁铁数量不少于3条，每条长度不少于12米。
3.1.7为防止非工作人员登塔发生危险和损坏设备，设安全警示牌做到醒目、安全、合理。
3.1.8抗震烈度为8度时，铁塔不产生永久变形。
3.1.9法兰盘连接螺母要求双母一垫。
3.2测风设备部分
3.2.1测风设备采用原装设备，设备供应方应提供完备的产品参数及出厂证明。
3.2.2为减小测风塔的“塔影效应”对传感器的影响，风速、风向传感器应固定在离开塔身的牢固横梁处，与塔身距离为桁架式结构测风塔直径的4倍以上、圆管型结构测风塔直径的6倍以上，按要求迎主风向或垂直主风向安装，并进行水平校正。
3.2.3风向标应根据当地磁偏角修正，按实际“北”定向安装。
风向标死区范围应避开主风向。
3.2.4测风设备安装所使用的罗盘、GPS等测量工具，应定期校准，避免人为误差。
3.2.5测风设备关键测风要素：10min平均风速、小时平均风速、风向采样、风向区域、气温、气压。
3.2.6风速传感器技术参数基本要求：测量范围0m/s-60m/s,误差范围±0.1m/s（3m/s-
30m/s）。
工作环境气温-40℃-50℃。
响应特性距离常数5m。
3.2.7风向传感器技术参数基本要求：测量范围0°-360°，精确度±2.5°，工作环境温度-40℃-50℃。
3.2.8温度传感器技术参数基本要求：测量范围-40℃-50℃，精确度±1℃，工作环境温度-40℃-50℃。
3.2.9气压传感器技术参数基本要求：测量范围60-108kPa，精确度±3%。
3.2.10无线传输数据测风设备功能模块：每天记录的测风数据应于指定时间发送到招标方提供的指定邮箱内，数据采集器应能存储1年以上测风数据。
3.2.11数据采集器通道应至少满足5个风速传感器、3个风向传感器、1个温度、气压、电压、湿度传感器。
3.2.12测风设备用具有电池供电及太阳能电池板两种供电模式，能保证在无光照条件下，供电系统能保证测风数据的存储、传输。
4 测风装置应遵循的标准和规范
投标方提供的设备和配套件要符合以下标准但不局限于以下标准：
测风塔部分：
《钢结构设计规范》（GBJ205-83）
《高耸结构设计规范》（GBJ135-90）
《钢结构工程施工及验收规范》（GB50205-95）
《电气装置安装工程接地装杆施工及验收规范》（GB50169-92）
《微波铁塔技术条件》YD/T757-95
《数字移动通信设备安装工程验收规范》YD5067-98
《移动通信基站防雷与接地设计规范》YD5068-98
《风电场风能资源测量方法》GB/T 18709—2002
《风电场风能资源评估方法》GB/T 18710—2002
测风设备部分：
《风电场风能资源测量方法》GB/T 18709—2002
《风电场风能资源评估方法》GB/T 18710—2002
以上标准如遇版本作废或变更应使用最新版本，不再另行通告。
第二章供货范围
1 一般要求
1.1本附件规定了合同设备的供货范围。
投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范的要求。
1.2投标方应提供详细供货清单，清单中依次说明产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本技术规范未列出或数目不足，投标方仍须在执行合同时补足。
1.3投标方提供的技术资料清单见第三章。
2 供货范围
测风塔、测风设备、测风装置施工及维护、测风塔拆移等。
3 投标人对供货范围的详细描述
3.1技术方案
应包括但不限于：
3.1.1 招标设备清单（见附件1）中的全部内容，包括测风塔及测风设备的设计、制造、装配、检定、运输、设备预埋件安装、设备安装、调试、校验、质保期服务和各种技术服务等。
3.1.2 与招标设备清单中设备有关的全部配套设备、备品备件、材料和工具。
3.2 工程方案
应包括但不限于：
3.2.1各施工阶段施工人员数量、组织情况、主要负责人履历及任职资格；
3.2.2施工计划，包括测风塔基础、测风塔塔架、测风设备安装完成等主要节点的完工时间及保
障措施；
3.3供货资料。
测风塔塔架部分
测风塔塔架产地及厂家
（多个逐一填写）
测风设备部分
测风设备来源（直接供货
商）
配件品牌
第三章技术资料
1 一般要求
1.1投标方提交资料内容要求正确、准确、一致、清晰完整，满足工程要求。
1.2投标方应给出满足施工图设计的全部技术资料。
1.3 对于其它没有列入合同技术资料清单，却是工程所必需文件和资料，一经发现，投标方应及时免费提供。
1.4完工后的产品应与最后确认的图纸一致。
买方对图纸的认可并不减轻投标方关于其图纸的正确性的责任。
2 资料提交的基本要求
2.1塔材的进货渠道说明
2.1.1投标方需提供塔材的供应商的相关资质证明
2.2投标阶段投标方必须提供必要的图纸和资料（包含但不限于各种型号测风塔基础施工图 、 各种类型测风塔设计文件)
2.3 测风设备技术说明书
2.3.1投标方需提供相关测风设备安装、调试、运行、维护、检修操作的完整说明
2.3.2投标方需提供相关测风设备的技术参数
投标方应提供至少一套测风塔防盗方案。
2.4 现场安全文明施工方案
投标方应提供现场安全文明施工方案，避免出现火灾、人员伤亡等事故。
第四章交货进度
1 测风塔施工进度要求
1.1测风塔建设周期不超过30天（极端天气除外）。
1.2投标方在投标时应按照测风塔平均施工周期，提供测风塔施工计划进度横道图，并进行施工
计划说明。
第五章技术服务
1 投标方技术服务
1.1投标方应设置专业工程师提供技术咨询服务。
1.2投标方应提供48小时内（旅程时间除外，但从乙方接到维修通知到设备正常工作不超过7天）到达现场的即时服务。
1.3 投标方每年应提供至少一次技术培训服务，培训时间、人数、地点等内容由买卖双方商定，投标方为买方培训人员提供设备、场地、资料等培训条件。
1.4投标方可以提供的其他技术服务。
