脚手架搭设技术规范

脚手架搭设技术标准及施工平安要求

一、术语

〔一〕脚手架分类

脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时结构架。

1.按所用的材料：分为木脚手架、钢脚手架和软梯。

2.按是否可移动：分为移动脚手架和固定脚手架。

3.按施工的性质：分为建筑脚手架和安装脚手架。

〔1〕单排脚手架〔单排架〕：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。

〔2〕双排脚手架〔双排架〕：由内外两排立杆和水平杆等构成的脚手架。

〔3〕结构脚手架：用于砌筑和结构工程施工作业的脚手架。〔4〕装修脚手架：用于装修工程施工作业的脚手架。

〔5〕悬挑脚手架：应于设备安装或检修悬挑作业的脚手架。〔6〕模板支架：用于支撑模板的、采用脚手架材料搭设的架子。〔1〕敞开式脚手架：仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。

〔2〕局部封闭脚手架：遮挡面积小于30%的脚手架。

〔3〕半封闭脚手架：遮挡面积占30%～70%的脚手架。

〔4〕全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架。〔5〕开口型脚手架：沿建筑周边非交圈设置的脚手架。

〔6〕封圈型脚手架：沿建筑周边交圈设置的脚手架。

〔1〕移动挂梯、挂篮：可以移动的固定梯子或挂篮，一般在顶部设挂钩或设滑道，挂在牢固的部位。

〔2〕软梯：横杆用短木棍或钢管，绳子绑在横杆上，使用时在顶部做固定，催化大烟道、斜管、反响器、再生器等检修时常使用。〔二〕连接件、垫件

1.扣件：采用螺栓紧固的扣接连接件。

2.直角扣件：用于垂直交叉杆件间连接的扣件。

3.旋转扣件：用于平行或斜交杆件间连接的扣件。

4.对接扣件：用于杆件对接连接的扣件。

5.防滑扣件：根据抗滑要求增设的非连接用途扣件。

6.连墙件：连接脚手架与建筑物的构件。

7.刚性连墙件：采用钢管、扣件或预埋件组成的连墙件。

8.柔性连墙件：采用钢筋作拉筋构成的连墙件。

9.底座：设于立杆底部的垫座。

10.固定底座：不能调节支垫高度的底座。

11.可调底座：能够调节支垫高度的底座。

12.垫板：设于底座下的支承板。

〔三〕杆件名称

1.立杆：脚手架中垂直于水平面的竖向杆件。

2.外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆。

3.内立杆：双排脚手架中贴近墙体一侧的立杆。

4.角杆：位于脚手架转角处的立杆。

5.双管立杆：两根并列紧靠的立杆。

6.主立杆：双管立杆中直接承受顶部荷载的立杆。

7.副立杆：双管立杆中分担主立杆荷载的立杆。

8.水平杆：脚手架中的水平杆件。

9.纵向水平杆：沿脚手架纵向设置的水平杆。

10.横向水平杆：沿脚手架横向设置的水平杆。

11.扫地杆：贴近地面，连接立杆根部的水平杆。

12.纵向扫地杆：沿脚手架纵向设置的扫地杆。

13.横向扫地杆：沿脚手架横向设置的扫地杆。

14.横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆。

15.剪刀撑：在脚手架外侧面成对设置的交叉斜杆。

16.抛撑：与脚手架外侧面斜交的杆件。

〔四〕度量名称

1.连墙件间距：脚手架相邻连墙件之间的距离。

2.连墙件竖距：上下相邻连墙件之间的垂直距离。

3.连墙件横距：左右相邻连墙件之间的垂直距离。

4.脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离。

5.脚手架长度：脚手架纵向两端立杆外皮间的水平距离。

6.脚手架宽度：双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙面的距离。

7.立杆步距〔步〕：上下水平杆轴线间的距离。

8.立杆间距：脚手架相邻立杆之间的轴线距离。

9.立杆纵距〔跨〕：脚手架立杆的纵向间距。

10.立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。

11.主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。

12.作业层：上人作业的脚手架铺板层。

二、参考依据

1.?水利水电建筑安装平安技术工作规程?〔SD267-88〕；

2.?建筑施工扣件式钢管脚手架平安技术标准?〔JGJ130-2001〕。

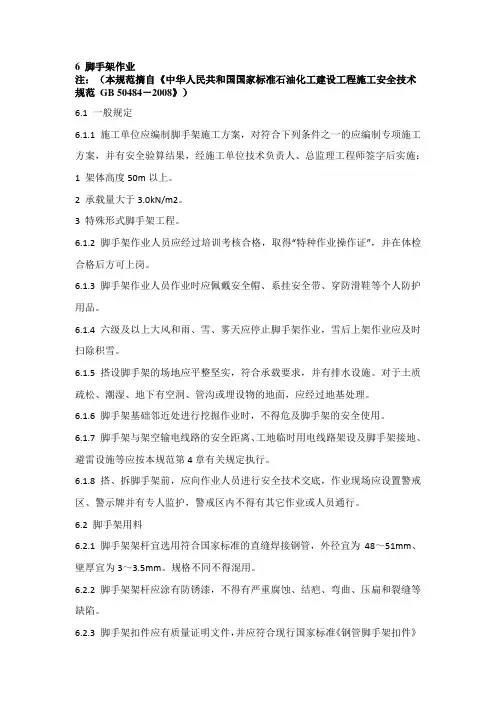

三、设计要求

〔一〕根本要求

1.重要的脚手架必须制定施工方案，必要时制定平安保证措施。

25m以上的脚手架必须采用扣件式钢管脚手架，其单立杆脚手架高度宜控制在50m以内；高度超过50m的脚手架应采用双管立杆、钢丝绳斜拉、分段卸荷等有效措施，并另行专门设计。

3.脚手架的设计须满足工程的需要，并标明其用途、最大静荷载、最大动荷载及水平受力等；所选定的设计参数和构配件，不得低于现行国家和行业相关平安技术标准标准。

4.脚手架在施工中需要改变原有结构、加高〔宽〕、改为它用等情况下，须经技术部门验证，并经审批。

〔二〕技术要求

钢管脚手架所用材料须符合以下要求：

1.钢管外径应为48～51mm，壁厚3～，长度以

2.1～和4～为宜，有严重锈蚀、弯曲、裂纹、损坏的不得使用。

2.扣件应有出厂合格证明，凡脆裂、变形、滑丝的不得使用。

3.钢制脚手板应采用厚2～3mm的3号钢钢板，以长度1.4～、宽度23～25cm、肋高5cm为宜，两端应有连接装置，板面有防滑孔，凡有裂纹、扭曲的不得使用。

4.脚手架的立杆、大小横杆的间距根据脚手架的使用情况具体确定，但不得超过以下值：

横向立杆纵向立杆大横杆小横杆小横杆挑出的悬臂长

5.斜道板、跳板的坡度不得大于1:3，宽度不得小于。

6.木架杆:铁丝用8#

四、搭设

〔一〕搭设前的准备

1.技术人员要对脚手架搭设及现场管理人员进行技术、平安交底，未参加交底的人员不得参与搭设作业；脚手架搭设人员须熟悉脚手架的设计内容。

2.对钢管、扣件、脚手板、爬梯、平安网等材料的质量、数量进行清点、检查、验收，确保满足设计要求，不合格的构配件不得使用，材料不齐时不得搭设，不同材质、不同规格的材料、构配件不得在同一脚手架上使用。
