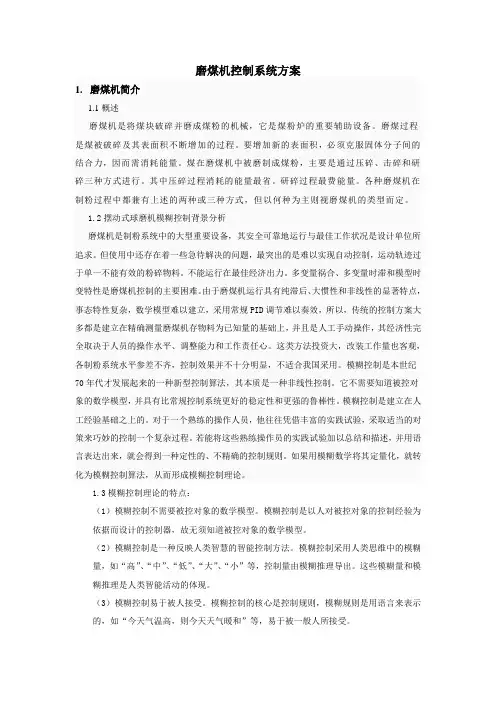

磨煤机控制系统方案
磨煤机控制系统方案1.磨煤机简介1.1概述磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。
磨煤过程是煤被破碎及其表面积不断增加的过程。
要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。
煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行。
其中压碎过程消耗的能量最省。
研碎过程最费能量。
各种磨煤机在制粉过程中都兼有上述的两种或三种方式，但以何种为主则视磨煤机的类型而定。
1.2摆动式球磨机模糊控制背景分析磨煤机是制粉系统中的大型重要设备，其安全可靠地运行与最佳工作状况是设计单位所追求。
但使用中还存在着一些急待解决的问题，最突出的是难以实现自动控制，运动轨迹过于单一不能有效的粉碎物料。
不能运行在最佳经济出力。
多变量祸合、多变量时滞和模型时变特性是磨煤机控制的主要困难。
由于磨煤机运行具有纯滞后、大惯性和非线性的显著特点，事态特性复杂，数学模型难以建立，采用常规PID调节难以奏效，所以，传统的控制方案大多都是建立在精确测量磨煤机存物料为已知量的基础上，并且是人工手动操作，其经济性完全取决于人员的操作水平、调整能力和工作责任心。
这类方法投资大，改装工作量也客观，各制粉系统水平参差不齐，控制效果并不十分明显，不适合我国采用。
模糊控制是本世纪70年代才发展起来的一种新型控制算法，其本质是一种非线性控制。
它不需要知道被控对象的数学模型，并具有比常规控制系统更好的稳定性和更强的鲁棒性。
模糊控制是建立在人工经验基础之上的。
对于一个熟练的操作人员，他往往凭借丰富的实践试验，采取适当的对策来巧妙的控制一个复杂过程。
若能将这些熟练操作员的实践试验加以总结和描述，并用语言表达出来，就会得到一种定性的、不精确的控制规则。
如果用模糊数学将其定量化，就转化为模糊控制算法，从而形成模糊控制理论。
1.3模糊控制理论的特点：（1）模糊控制不需要被控对象的数学模型。
模糊控制是以人对被控对象的控制经验为依据而设计的控制器，故无须知道被控对象的数学模型。
磨煤机基础施工方案
磨煤机基础施工方案
一、前言
磨煤机是煤电厂中常用的设备之一，其正常运行离不开一个牢固的基础。
磨煤机基础的施工质量直接关系到设备运行的稳定性和安全性。
因此，合理的磨煤机基础施工方案至关重要。
二、施工前准备工作
1. 审图
在进行磨煤机基础施工前，需要对相关图纸进行认真审查，确保施工符合设计要求。
2. 场地准备
清理施工现场，确保场地平整、无障碍物，并根据设计要求设置基础桩位。
三、基础施工流程
1. 基础桩施工
根据设计要求，在桩位处钻孔或打桩，保证桩的垂直和定位符合要求。
2. 基础浇筑
在桩顶设置踏板、基础板等支撑构件，然后进行混凝土浇筑，按照设计要求控制浇筑质量和外观。
四、基础验收与收尾工作
1. 基础验收
在混凝土凝固后，进行基础验收，检查基础质量，包括平整度、坚固性等，确保基础符合设计要求。
2. 收尾工作
清理施工现场，撤除支撑构件等临时设施，做好施工记录并进行最终验收。
五、结语
磨煤机基础施工是煤电厂建设中至关重要的一环，只有做好基础施工工作，才
能保证磨煤机设备的安全稳定运行。
希望以上施工方案能为实际工程提供一定参考，确保磨煤机基础施工的质量和安全。
磨煤机防磨方案
临河发电有限公司制粉系统防磨施工方案二0一一年十二月发电有限公司制粉系统防磨处理方案批准：审核人：编写人：发电有限公司二0一一年十二月发电有限公司制粉系统防磨处理方案一、工程概述我公司磨煤机采用的是长春发电设备总厂生产的MPS170HP-II 型中速磨煤机，MPS170HP-II是具有三个固定磨辊的外加力型辊盘式磨煤机。
落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压。
三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上。
磨辊和磨盘受到的加载力是由拉杆、液压缸实现的，最终作用到基础上。
物料的干燥和碾磨是同时进行的。
一次风从磨盘周围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离。
二、制粉系统防磨方案：本次的防磨涉及三个部位：磨煤机内部、磨煤机上面的分离器内部、磨煤机出口粉管。
改造方案一：1、磨煤机内部：更换磨煤机人孔门、磨煤机筒体的弧形钢板（根据打开磨煤机人孔门后的检查情况定）。
更换磨煤机磨辊支架、磨辊支架护板（根据打开磨煤机人孔门后的检查情况定）。
在磨煤机筒体（静环的部位）至筒体1.5米的高度贴150m m×100m m×12mm防磨陶瓷块，用桐油凝胶（高温型）对。
在磨煤机磨辊支架的护板上粘贴50m m×60m m×8mm的陶瓷块，并用桐油凝胶（高温型）进行粘贴。
在磨煤机分离器内部贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
在磨煤机出口粉管段贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
改选方案二：。

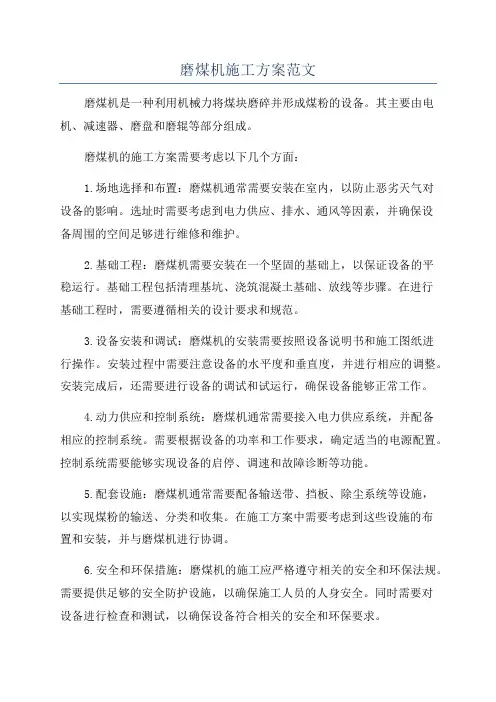

磨煤机施工方案范文
磨煤机施工方案范文磨煤机是一种利用机械力将煤块磨碎并形成煤粉的设备。
其主要由电机、减速器、磨盘和磨辊等部分组成。
磨煤机的施工方案需要考虑以下几个方面：1.场地选择和布置：磨煤机通常需要安装在室内，以防止恶劣天气对设备的影响。
选址时需要考虑到电力供应、排水、通风等因素，并确保设备周围的空间足够进行维修和维护。
2.基础工程：磨煤机需要安装在一个坚固的基础上，以保证设备的平稳运行。
基础工程包括清理基坑、浇筑混凝土基础、放线等步骤。
在进行基础工程时，需要遵循相关的设计要求和规范。
3.设备安装和调试：磨煤机的安装需要按照设备说明书和施工图纸进行操作。
安装过程中需要注意设备的水平度和垂直度，并进行相应的调整。
安装完成后，还需要进行设备的调试和试运行，确保设备能够正常工作。
4.动力供应和控制系统：磨煤机通常需要接入电力供应系统，并配备相应的控制系统。
需要根据设备的功率和工作要求，确定适当的电源配置。
控制系统需要能够实现设备的启停、调速和故障诊断等功能。
5.配套设施：磨煤机通常需要配备输送带、挡板、除尘系统等设施，以实现煤粉的输送、分类和收集。
在施工方案中需要考虑到这些设施的布置和安装，并与磨煤机进行协调。
6.安全和环保措施：磨煤机的施工应严格遵守相关的安全和环保法规。
需要提供足够的安全防护设施，以确保施工人员的人身安全。
同时需要对设备进行检查和测试，以确保设备符合相关的安全和环保要求。
总之，磨煤机的施工方案需要全面考虑各个环节，并严格按照相关的要求进行操作。
只有做好施工方案的制定和实施，才能确保磨煤机的顺利使用。
磨煤机施工方案
磨煤机施工方案一、前言本文档详细阐述了磨煤机的施工方案，旨在指导工程师进行磨煤机的施工工作。
磨煤机是一台重要的设备，需要在施工过程中严格按照规范进行操作，以确保设备的安全稳定运行。
二、施工准备1. 施工人员确保施工人员具备相关的技术背景和工作经验，并拥有相应的资质证书。
同时，需要提供足够的施工人员，以保证施工工作能够顺利进行。
2. 施工材料和设备在施工现场准备好所需的施工材料和设备，包括但不限于磨煤机本体、电缆、工具等。
3. 工作环境确保施工现场具备良好的工作环境，包括通风良好、温度适宜、没有明火等安全隐患。
三、施工步骤1. 施工前的检查在进行实际施工之前，需要对施工现场进行全面的检查，确保施工条件和设备都符合要求。
检查事项包括但不限于：•确保施工现场的安全性和整洁度；•检查磨煤机的设备完好性；•检查相关的电源线路和供电设备。
2. 磨煤机的安装根据磨煤机的技术要求和施工方案，对磨煤机进行安装。
安装时需要注意以下事项：•确保机器水平放置，避免因不平衡而影响设备的正常运行；•根据设备手册进行正确的连接和接线；•安装加有偏心销的进料装置，确保煤矿能够均匀进入磨煤机。
3. 电气连接根据磨煤机的电气原理图，进行相应的电气连接。
具体步骤如下：1.将电缆接头暴露出一定长度；2.根据电气原理图，按照正常接线的方式将电缆连接到磨煤机的接线盒中；3.使用绝缘胶带和绝缘套管对接线进行绝缘保护；4.安装好电气控制盘，根据实际需求接线。
4. 调试和测试完成磨煤机的安装和电气连接后，需要进行调试和测试工作，确保设备能够正常运行。
具体步骤如下：1.检查设备的所有开关、按钮和指示灯，确保一切正常；2.使用相应的仪器对设备的各项参数进行测试，如转速、温度等；3.检查设备的启停、自动化控制等功能是否正常。
5. 安全措施在施工过程中，要始终牢记安全至上的原则。
在操作磨煤机时，应注意以下安全措施：•佩戴相应的个人防护装备，如安全帽、耳塞、防护眼镜等；•关注设备的操作手册和警示标识，严格按照要求操作；•禁止在设备运行时进行维修和调整。
磨煤机出口料斗施工施工方案
磨煤机出口料斗防磨涂层施工方案甲方：乙方：项目名称：磨煤机出口料斗防磨处理一、工程概况描述：磨煤机出口料斗长期受煤块粉尘冲刷，导致设备磨损，局部出现严重磨损、给安全及生产带来隐患和不便。
增加检修强度和生产成本。
现对磨损部位进行冷涂耐磨新材料，对其进行特殊防磨、防腐处理，既能杜绝安全风险又能减少检修强度和降低生产成本、并且延长设备使用寿命。
二、选用材料1、特制TS 716－1防腐底涂。
对设备起防腐蚀保护作用。
2、特制TS 716耐磨陶瓷涂层【附表一】，该产品耐温250℃，耐多种酸碱化学物质，具有极佳的防腐及高性能耐磨。
表面处理后的金属粘接强度达到14MPa以上，耐磨性每克小于等于0.0005、不会出现开裂及脱落现象。
用于高负荷磨料磨损或冲蚀磨损的设备预保护涂层，达到磨抗腐蚀性。
特制TS716陶瓷耐磨胶技术数据【表一】三、施工步骤1、清理：除锈、除尘对该设备进行表面打磨处理，要求表面达到等级即Sa2.5级。
2、清洗：用丙酮清洗污物及灰尘、再用高效清洗剂TS1755、对该设备表面去除污物、灰尘及油脂，至少2-3次。
3、干燥：清洗完毕，晾干待处理。
4、将特制716—1耐磨底涂调和先涂于设备磨损部位、达到设备防腐作用。
5、特制716【A ：B】耐磨涂层按配比制备涂刷。
调匀后的耐磨胶涂于设备表面，使其均匀达到一定厚度20-25毫米、6、局部磨损严重地区涂层厚度至少25—30毫米。
7、固化处理：常温固化6小时后，即可投入运行。
8、涂层质量检测：固化完毕后，确保涂层无气孔、漏涂等缺陷的发生。
如发现缺陷，可对局部进行表面处理后再涂刷涂层，以达到涂层质量要求。
9、施工完毕，清理现场。
10、质保期6个月、质保期内产生质量问题、乙方免费维修。
11、施工周期2天。
施工人员3人。
12、施工时间：由甲方通知乙方。
本协议未尽事宜、双方协商解决。
四、安全防护遵守《电力规章制度》和电厂各项安全条令，谨慎施工、务必做好个人的安全防护（如防护手套，口罩，护目措施等）。
磨煤机安全运行技术措施
磨煤机安全运行技术措施磨煤机是一种常用于煤矿和热电厂的设备，它主要用于磨碎煤炭以供锅炉燃烧使用。
然而，磨煤机的运行过程中存在着许多安全风险，如粉尘爆炸、火灾等。
为了确保磨煤机的安全运行，我们需要采取一系列必要的技术措施。
磨煤机设计与安装磨煤机的设计和安装对于其安全运行具有至关重要的作用。
在设计阶段，应充分考虑一定量的空气进出口，以便于保持良好的通风与散热，同时要注意保证设备的机械稳定性和运行效率。
在安装过程中，应严格按照设备的相关要求和操作规程进行，保证设备安装的稳定性和合理性。
安全检查与维护在设备运行过程中，我们需要定期进行安全检查和维护工作。
首先需要对设备的电气设备、传动设备、通风和除尘设备，以及磨煤机的结构和运行情况进行检查，找出设备中存在的安全隐患，并及时消除。
另外，对于设备的维护和保养工作也要加以重视，保证设备良好的运行状态。
粉尘防爆措施粉尘是磨煤机运行过程中最大的安全隐患之一，如果粉尘积累到一定程度，就会产生爆炸危险。
因此，必须采取一系列有效的措施进行粉尘防爆。
其中包括粉尘防爆处理、防爆隔离装置、防爆检测与控制系统、消防设施等。
通过这些措施，可以有效地预防粉尘爆炸事故的发生。
火灾防治措施除了粉尘爆炸，磨煤机运行过程中还存在着火灾隐患。
因此，需要采取一系列火灾防治措施。
首先要对磨煤机周围的场地和各种易燃易爆物品进行清理，以便于在火灾发生时减小燃烧范围。
另外，还可以采用一些灭火装置或者防火墙等设施，预防和抵制火灾事故的发生。
人员培训与应急预案为了使磨煤机工作人员能够更加深入地了解设备的相关知识和安全规范，我们需要对人员进行培训。
要求培训内容具备科学性、实用性、系统性，使工作人员在工作过程中能够熟练掌握相关技能和操作规程。
此外，还需要制定一套完整的应急预案，包括预案的制订和演练，以及事故现场的处置等。
结语磨煤机是煤炭生产和利用领域中非常常见的设备，但是其运行过程中存在着非常严重的安全隐患。
火电厂磨煤机筒壁防磨技术研究及应用
火电厂磨煤机筒壁防磨技术研究及应用现代火电厂磨煤机生产厂家在磨煤机出厂时就增加了防磨层。
针对磨煤机磨室内的物料颗粒比较大、飞溅的物料冲击大、温度高、风速快、磨损严重的运行工况。
磨桶各部位磨损情况不同，所以，磨煤机筒壁的防磨就显得很有必要。
从经济实用角度出发，根据各部位工况情况，采取不同的防磨处理。
1 磨煤机的运行环境磨煤机的运行环境比较差，启动时暖机温度在300度左右，运行时入口温度在220度左右，是根据煤量的情况进行调整，属于高温运行。
（图1、图2）磨桶体下部接近磨盘静环出口，温度较高，受从风环进入的高速气流冲刷，磨损严重，从磨盘挤出的大块颗粒对磨盘下体会造成强大的冲击磨损。
热风入口部位是整个磨煤机筒壁的防磨重点，这个地方的温度是磨煤机里温度最高的地方，应该在220度左右，错误的认识是这个部位冲刷磨损最严重，因为每次磨煤机筒壁掉瓷都是从这里开始，所以造成了人们的误解。
其实，这个地方主要的问题还是粘结掉瓷问题，如果使用大块陶瓷来防磨的企业，磨损和掉瓷一目了然，所以，在施工中有时候胶的组分出现问题（造成耐温下降）或施工中粘结不牢等问题就会出现掉瓷现象，非常的明显，如果粘结牢固也很明显，就是磨损时不会出现磨完现象，或多或少的会留下一部分，所以，磨损厉害的企业做完防磨后半年筒壁磨穿的话，主要是胶的选择出现问题，在磨机筒壁防磨中，中心点焊的形式不可取，几乎所有的焊接陶瓷都是从中间断裂而脱落，时间不会很长，主要是因为瓷片中心的钢质焊接压圈在220度的高温下产生向四周的膨胀，而瓷片产生的膨胀把中心孔变小，从而把瓷片涨裂。
图1 图22 磨煤机防磨瓷型和瓷片厚度的选择磨煤机防磨瓷型的选择是根据磨煤机静环的形式等来选择的，如果静环的高度比动环高出15cm左右，磨煤机筒壁理想瓷型：对严重的磨煤机：150×100×10-12mm大块陶瓷比较理想。
对磨损轻的磨煤机：采用50×60×5-8mm的箍片陶瓷比较理想。
磨煤机维修安全施工方案
仅供参考[整理] 安全管理文书磨煤机维修安全施工方案日期：__________________单位：__________________第1 页共6 页磨煤机维修安全施工方案双进双出磨煤机结构及技术特点双进双出磨煤机结构及技术特点概述双进双出钢球磨煤机是火力发电厂直吹式磨煤制粉系统的主体设备，该设备具有连续作业率高维修方便粉磨出力和细度稳定储存能力大响应迅速运行灵活性大较低的风煤比适用煤种范围广不受异物影响无需备用磨煤机等优点能研磨各种硬度和磨蚀。
低速磨煤机主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨机。
它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。
滚筒的转速为~转分。
中速磨煤机转速为~转分,种类较多。
常见的有平盘磨碗式磨E型磨和辊式磨它们的共同特点是碾磨部件由两组相对运动的碾磨体构成。
高速磨煤机转速为~转分,。
它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。
滚筒的转速为~转分。
工作时筒内的钢球不断地撞击和挤压煤块，将磨煤机煤块磨制成煤粉。
然后由通入滚筒内的热风将煤烘干并将煤粉送出，经分离器分离后，一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。
钢球磨笨重庞大电耗高噪声大;但对煤种的适应范围广。
请问下哈，钢球磨煤机多少钱一台?钢球磨煤机结构和原理谁知道?钢球磨煤机厂家哪个好?主要为滚筒式钢球磨煤机，低速磨煤机主要为滚筒式钢球磨煤机，一般简称钢球磨或球磨机。
般简称钢球磨或球磨机。
它是一个转动的圆柱形或两端为锥形的滚筒，圆柱形或两端为锥形的滚筒，滚筒内装有钢球。
~钢球。
滚筒的转。
它是一个转动的圆柱形或两端为锥形的滚筒，滚筒内装有钢球。
滚筒的转速为~转分。
工作时筒内的钢球不断地撞击和挤压煤块，将磨煤机煤块磨制成煤粉。
然后由通入滚筒内的热风将煤烘干并将煤粉送出，第 2 页共 6 页经分离器分离后，一定粒度的煤粉被送入煤粉仓或直接送入煤粉燃烧器。
钢球磨笨重庞大电耗高噪声大;但对煤种的适应范围广。
磨煤机安装技术措施完整版
xx省电力建设第xx工程公司xxxx一期4×300MW机组工程4号机组锅炉中速辊式磨煤机安装施工技术措施文件编码：编制单位：编制人：日期：版次：.专业整理.目录1 工程概况 (1)2 编制依据 (1)3 作业前的条件和准备 (1)3.1施工前的准备工作 (1)3.2作业人员 (1)3.3作业工机具 (2)3.4材料和设备 (3)3.5安全器具 (3)3.6磨煤机主题技术参数 (4)3.7工序交接 (4)3.8施工工期 (4)4 作业程序和方法 (4)4.1安装通用导则 (4)4.2安装程序及要求 (4)5 保证工期的措施 (11)6 技术经济分析 (11)7 质量目标和质量通病的预防 (11)7.1质量标准与质量控制点 (11)7.2质量控制点 (12)8 作业的安全要求和环境条件 (13)8.1 安全保证措施 (13)8.2 应急预案 (13)8.3 作业的环境要求 (14)9 附表 (14)9.1危险源辨识与风险评价表（见附表） (14)9.2危害辨识与危险评价表（见附表） (19)4号锅炉中速辊式磨煤机安装施工技术措施1 工程概况:滨州汇宏一电一期4×330MW机组工程4号机组配装五台由北京电力设备总厂生产的ZGM95G-Ⅱ型中速辊式磨煤机，布置在主厂房零米C-D列之间。
主要组成部件:台板、电动机、联轴器、减速机、机座、排渣箱、机座密封装置、传动盘和刮板装置、磨环及喷嘴环、磨辊装置、压架装置、铰轴装置、机壳、拉杆加载装置、加载油缸、分离器、密封风管路、消防气体管路、高压油站和稀油站、油水管路、盘车装置等。
2 编制依据:2.1 《电力建设施工技术规：锅炉机组》DL5190.2-20122.2《电力建设施工质量验收及评价规程第2部分：锅炉机组》DLT 5210.2-2009 2.3 《电力建设安全工作规程》火力发电厂部分DL-5009.1-20022.4 《ZGM95G-H型中速辊式磨煤机使用和维护说明书》（北京电力设备总厂）2.5 《ZGM95G-H型中速辊式磨煤机技术图纸资料》（北京电力设备总厂）3. 作业前的条件和准备：3.1施工前的准备工作根据施工图纸确定施工方案，编制施工技术措施，进行施工技术交底。
磨煤机及分离器防磨技术要求
磨煤机及分离器防磨技术要求一、设计和运行条件1、设备概况：磨煤机型号：MPS200H-Ⅱ；分离器：动静组合式旋转分离器；工作介质：煤粉、空气两相流。
2、正常工作压力：～18000 Pa。
3、设计温度：350℃4、防爆蒸汽压力：0.8～1.3MPa（g）5、气固两相流最大流速按35m/s设计。
6、煤粉细度：设计煤种煤粉细度按200目筛通过量为75.5％（R90=18％）7、煤粉水份范围：设计煤种为 0.75～1.5％校核煤种1为 0.73～1.46％校核煤种2为 1.92～3.84％8、原煤粒度：d≤30mm，最大粒度65mm。
9、磨煤机抗爆能力按0.35MPa设计。
磨煤机最大阻力≤6.73kPa。
二、有关要求1、卖方所提供的耐磨陶瓷砖材料应为三氧化二铝含量＞97％，体积密度≧3.66g/cm3所制成耐磨材料，硬度应达9以上（MOSE）,且耐高温（350℃以上），抗冲击。
厚度为8mm(偏差±0.1 mm)。
2、防磨陶瓷片在消防蒸汽投用时保证不发生脱落、变形、破裂等问题。
3、合同签订后锅炉大修时，在甲方通知乙方三天内，所有材料及施工设备应全部到厂，并安装调试好相关设备。
4、施工时现将分离器外表面清理打磨干净后，再均匀涂抹强力粘贴剂，再粘贴耐磨陶瓷砖。
卖方负责对需要贴陶瓷设备进行打磨处理，直至达到贴陶瓷条件。
每一个陶瓷小块称之为砖。
砖与砖结合面应严密无缝隙 (<0.05mm)，表面平整，光洁度高。
过度应光滑无突起。
粘接均应牢固无松动。
5、耐磨陶瓷安装后投入使用三年内，不得出现脱落现象。
在质保期内出现脱落问题，卖方在接到通知后24小时内赶到免费修补。
6、同意卖方使用更优质的材料，但必须有2013年以来2台600MW以上机组同类型中速磨煤机分离器防磨处理的合同业绩，并提供此合同执行后业主方出具的安全运行的证明；7、随锅炉检修进行施工，每台炉（6台磨）的防磨施工工期不超过10天。
8、卖方结算时按照单价对磨煤机分离器实际施工面积进行结算。
磨煤机维修安全施工方案
工具和备件准备
检查维修工具是否齐全，包括扳手、螺丝刀、钳子等
准备必要的备件，如轴承、密封圈、油封等
确认工具和备件的质量和规格是否符合要求
准备维修所需的辅助材料，如润滑油、清洗剂、密封胶等
现场安全检查
检查现场环境：确保无安全隐患，如电线、管道等
检查设备状况：确保设备完好，无漏电、漏气等现象
检查人员资质：确保维修人员具备相关资质和经验
加强安全培训，提高员工安全意识和技能
维修后的安全检查
03
设备性能测试
测试目的：确保磨煤机维修后的性能达到标准
测试项目：包括但不限于磨煤机的出力、效率、振动、噪音等
测试方法：采用专业仪器进行测量，如功率计、振动仪、噪音计等
测试结果分析：根据测试数据，评估磨煤机的性能是否达标，如有问题需进行进一步调整或维修。
调试前检查：确保磨煤机各部件安装正确，润滑油充足，无漏油现象
调试步骤：按照说明书逐步进行，注意观察设备运行情况，及时调整
安全注意事项：在调试和试运行过程中，必须遵守安全操作规程，确保人员安全
高处作业安全
佩戴安全帽、安全带等防护用品
遵守高处作业操作规程，防止坠落、滑倒等事故
定期检查高处作业设施，确保安全可靠
拆卸前，确保磨煤机已停止运行，并切断电源
使用合适的工具进行拆卸，避免使用蛮力
拆卸过程中，注意保护磨煤机的零部件，避免损坏
安装前，确保所有零部件都已清洗干净，并检查是否有损坏
安装过程中，注意按照说明书的步骤进行，避免错误安装
安装完成后，检查所有连接是否牢固，确保磨煤机的正常运行
调试和试运行操作
试运行操作：在调试完成后，进行试运行，观察设备运行稳定性和效率
配备专业的救援队伍，确保在紧急情况下能够迅速响应
磨煤机安全运行技术措施
磨煤机安全运行技术措施磨煤机是一种用于将煤炭破碎和细化的设备。
在煤电厂中，磨煤机是重要的工艺设备之一。
然而，由于运行环境复杂、设备大型、频繁维护等原因，磨煤机在运行过程中面临着很多安全隐患。
因此，采取一系列的安全措施对保障磨煤机的安全运行工作非常重要。
1. 设计和安装防护装置磨煤机的转子、筛板等部分在运行过程中可能存在高速旋转，因此，设计和安装相关的防护装置显得尤为重要。
例如，在磨煤机的进料口和出料口处设置隔板，以防止煤粉从喷口喷出，造成人员伤害和环境污染等问题。
同时，在整个磨煤机周围设置防护栅栏和保护网等安全设施，以避免意外伤害。
2. 定期维护和检修为了保障磨煤机的安全运行，定期的检查和维护至关重要。
例如，可以制定维护计划，对磨煤机的所有部位进行检查和保养。
在检修时，要注意切断电源，拆卸部件时更要谨慎，确保检修时不会造成二次伤害。
同时，要定期检查和更换易耗部件，例如磨损的筛板和锤片等等。
3. 提高操作人员的技能和安全意识磨煤机操作人员应该具备相关的技能和知识，并在日常工作中注意安全。
例如，在使用磨煤机前，操作人员应该检查各种部件是否正常运转，避免在设备运行时发生卡机等故障。
此外，工作中要穿戴防护装备，例如手套、防护鞋等，避免直接接触到热面和粉尘，防止出现意外事故。
4. 利用先进技术控制风险随着科技的发展，利用先进技术对磨煤机进行监测、控制和管理已经成为一种趋势。
例如，可以采用故障诊断技术，及时发现和排除设备故障，避免安全事故的发生。
另外，在磨煤机控制和操作方面，可以采用智能化控制系统，降低人为操作误码率和工作风险。
5. 做好应急预案和事故处理工作尽管采取了上述措施，磨煤机仍然存在安全事故的风险。
因此，及时制定应急预案和事故处理方案至关重要。
应急预案要求明确，内容齐全，考虑到各种情况下的第一时间应对方案和步骤。
事故处理工作要随时准备，及时展开，避免治标不治本的后果。
总之，磨煤机的安全运行涉及到众多方面，需要下足工夫采取多种措施。
防止磨煤机满煤的预防措施
版本/修改：B/1版本/修改：C/0 GDNSPC.5.20.YXGL01.04.2010Q/GDNSPC 国电宁夏石嘴山发电公司发电部技术措施 防止磨煤机满煤的技术措施国电宁夏石嘴山发电公司发电部 发 布前言本标准依据GB/T19001-2000、GB/T28001-2001、GB/T24001-2004管理体系标准化工作要求，结合本公司质量安健环管理及实现管理规范的要求制定。
防止磨煤机满煤损坏磨煤机碳精密风环，造成磨煤机漏风，严重时造成磨煤机设备损坏。
本标准由宁夏石嘴山发电有限责任公司标准化委员会提出。
本标准由本公司发电部负责起草、归口并负责解释。
本标准主要起草人: 杨宝玉审核：袁涛批准：张学锋本标准于2010年11月01日首次发布。
本措施的版本及修改状态：C/01.范围本标准适用于国电宁夏石嘴山发电有限公司#1-4炉。
2.技术措施内容：针对国电石嘴山发电有限公司＃1－＃4炉磨煤机, 磨煤机满煤损坏满煤处理过程中如果积存煤粉过多吹入炉膛可能造成锅炉超温、超压和机组过负荷而威胁机组的安全运行。
满煤严重造成磨煤机剧烈振动而损坏设备。
严重满煤使煤粉落入磨煤机下部密封腔室而造成磨煤机动静部分磨损和损坏磨煤机炭精密封环。
磨煤机严重满煤时造成磨煤机环形风道刮板别坏或磨擦起火。
磨煤机严重进水等导致满煤时使煤粉进入一次风道而导致磨煤机着火事故。
磨煤机严重满煤时易引起磨煤机电机过负荷而烧毁电机。
磨煤机满煤使检修清理积煤工作量大及延长检修时间造成磨煤机长时间不能正常备用。
制定防止磨煤机满煤的技术措施。
3、磨煤机满煤现象、原因及处理通常磨煤机满煤的现象1)磨煤机电流增大；2)磨煤机排渣量大，且磨煤机本体不严密处可能冒粉甩渣；3)磨煤机振动大且声音沉闷；4)磨煤机出口温度下降；5)磨煤机入口一次风压升高；6)磨煤机进、出口一次风差压增大；7)磨煤机出口风压下降；8)满煤过程中锅炉汽温、汽压下降，机组负荷下降；9)满煤处理过程中如果积存煤粉过多吹入炉膛可能造成锅炉超温、超压和机组过负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临河发电有限公司制粉系统防磨
施工方案
二0一一年十二月
发电有限公司制粉系统防磨
处理方案
批准：
审核人：
编写人：
发电有限公司
二0一一年十二月
发电有限公司制粉系统防磨
处理方案
一、工程概述
我公司磨煤机采用的是长春发电设备总厂生产的MPS170HP-II 型中速磨煤机，MPS170HP-II是具有三个固定磨辊的外加力型辊盘式磨煤机。
落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压。
三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上。
磨辊和磨盘受到的加载力是由拉杆、液压缸实现的，最终作用到基础上。
物料的干燥和碾磨是同时进行的。
一次风从磨盘周围的喷嘴环喷出，它起到干燥和把磨盘上的碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离。
二、制粉系统防磨方案：
本次的防磨涉及三个部位：磨煤机内部、磨煤机上面的分离器内部、磨煤机出口粉管。
改造方案一：
1、磨煤机内部：
1.1更换磨煤机人孔门、磨煤机筒体的弧形钢板（根据打开磨煤机人孔门后的检查情况定）。
1.2更换磨煤机磨辊支架、磨辊支架护板（根据打开磨煤机人孔门后的检查情况定）。
1.3在磨煤机筒体（静环的部位）至筒体1.5米的高度贴150m m×
100m m×12mm防磨陶瓷块，用桐油凝胶（高温型）对。
1.4在磨煤机磨辊支架的护板上粘贴50m m×60m m×8mm的陶瓷块，并用桐油凝胶（高温型）进行粘贴。
1.5在磨煤机分离器内部贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
1.6在磨煤机出口粉管段贴17.5m m×17.5m m×10mm陶瓷块，并用桐油凝胶（高温型）进行粘贴。
改选方案二：。
