伺服电机驱动器是一种用于控制伺服电机的设备，它是一种复杂的、高精度的调速器，用于控制伺服电机的转速和转向。
伺服电机驱动器的基本原理是通过控制器发送控制信号来控制伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。
伺服电机驱动器一般由控制器、滤波器、整流器、变频器、伺服电机和安全保护等部分组成。
其中，控制器是核心部件，它负责接收外部控制信号，并根据控制信号的内容，调节伺服电机的转动方向和转速，从而实现驱动伺服电机的目的。
滤波器是用来过滤外部控制信号中的干扰和抖动，以确保控制信号的稳定性。
整流器负责将交流电转换成直流电，以满足伺服电机的工作需求。
变频器是一种电子调速装置，可以改变伺服电机的转速，从而满足不同应用场合的要求。
此外，伺服电机驱动器还配备有伺服电机和安全保护装置，以确保伺服电机的安全使用。
伺服电机驱动器具有高精度、高可靠性、高效率等优点，可应用于机械手臂、机器人、飞机航行控制、汽车行驶系统和精密测量仪器等领域。
总之，伺服电机驱动器是一种用于控制伺服电机的复杂、高精度的调速器，通过控制器发送控制信号来控制伺服电机的转动方向和转
速，从而实现驱动伺服电机的目的，并可应用于许多领域。
伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用伺服驱动器原理：伺服驱动器是指驱动伺服电机运动的设备。
伺服电机是由伺服控制器控制的特殊电机，通过伺服驱动器将控制信号转化为电机所需的功率信号，从而实现精准的位置和速度控制。
伺服驱动器主要由功率电路、控制电路和保护电路组成。
1.实现精准位置控制：伺服驱动器可以根据输入的位置指令控制电机的转动，精确到毫米级别。
通过反馈装置感知电机的转动情况，控制器可以动态修正指令，从而实现高精度的位置控制。
这种能力使得伺服驱动器在需要精准定位和定点移动的应用中得到广泛应用，比如自动化设备、机器人、印刷机等。
2.实现精准速度控制：伺服驱动器可以控制电机的转速，实现精准的速度控制。
通过反馈装置感知电机的速度，控制器可以根据输入的速度指令，调整电机的输出功率，使其保持所需的速度。
这种能力使得伺服驱动器在需要精确调节速度的应用中得到广泛应用，比如纺织设备、包装设备、输送带等。
3.实现负载控制：伺服驱动器可以根据负载的变化调整电机的输出功率，保持电机在负载范围内稳定运行。
通过反馈装置感知负载的变化，控制器可以调整电机的输出扭矩和速度，使其适应不同的负载情况。
这种能力使得伺服驱动器在需要处理不同负载的应用中得到广泛应用，比如起重机械、搬运设备、机床等。
4.提高系统的稳定性和响应速度：伺服驱动器具有良好的动态特性和响应速度，能够在较短的时间内响应控制信号，实现快速的跟踪和调节。
通过反馈装置感知电机的实际情况，控制器可以及时调整控制信号，使电机保持稳定运行。
这种能力使得伺服驱动器在需要高动态响应和控制精度的应用中得到广泛应用，比如自动调节系统、精密加工设备等。
总之，伺服驱动器是将控制信号转化为电机所需的功率信号，实现精准的位置和速度控制的设备。
它在工业自动化、机器人技术、机床加工等领域中起着举足轻重的作用，有效地提高了生产力和生产质量，促进了工业的发展。
伺服电机驱动器原理
伺服电机驱动器原理伺服电机驱动器是一种能够控制伺服电机运动的装置，它是实现伺服系统闭环控制的重要组成部分。
在工业自动化领域，伺服电机驱动器被广泛应用于各种机械设备和自动化系统中，其原理和工作方式对于提高生产效率和产品质量具有重要意义。
伺服电机驱动器的原理主要包括控制信号的生成、电流控制和速度控制三个方面。
首先，控制信号的生成是指通过控制器产生一定的控制信号，作为输入信号传递给伺服电机驱动器，以控制电机的运动。
其次，电流控制是指伺服电机驱动器通过控制电流的大小和方向，来控制电机的转矩和位置。
最后，速度控制是指伺服电机驱动器根据输入的控制信号，控制电机的转速和位置，实现精确的运动控制。
在伺服电机驱动器中，控制信号的生成是实现伺服系统闭环控制的关键。
控制信号通常由控制器根据系统要求和运动规划生成，包括位置指令、速度指令和加速度指令等。
这些控制信号经过处理后，作为输入信号传递给伺服电机驱动器，驱动器根据输入信号的变化来调节电机的运动状态，实现精确的位置和速度控制。
另外，电流控制是伺服电机驱动器实现精确运动控制的重要手段。
通过对电流大小和方向的控制，驱动器可以调节电机的转矩和位置，实现精确的位置控制和力矩控制。
电流控制的精度和稳定性对于伺服系统的性能有着重要的影响，因此伺服电机驱动器通常采用先进的电流控制技术，如矢量控制和磁场定向控制，来实现精确的电流调节。
此外，速度控制是伺服电机驱动器实现精确运动控制的关键之一。
伺服电机驱动器通过对电机的转速和位置进行精确控制，可以实现高速、高精度的运动控制，满足不同工业自动化应用的需求。
速度控制通常采用闭环控制方式，通过对电机的速度进行实时监测和调节，来实现精确的速度控制和运动规划。
综上所述，伺服电机驱动器通过控制信号的生成、电流控制和速度控制等方式，实现精确的运动控制，广泛应用于工业自动化领域。
其原理和工作方式对于提高生产效率和产品质量具有重要意义，是现代工业自动化系统中不可或缺的关键技术。
伺服电机的驱动器选型与应用考虑
伺服电机的驱动器选型与应用考虑伺服电机作为一种高性能、精密度高的电机，在工业自动化领域得
到了广泛的应用。
而伺服电机的驱动器作为控制伺服电机运动的核心
部件，选型和应用的考虑至关重要。
本文就伺服电机的驱动器选型与
应用进行探讨，希望可以给读者们带来一些帮助和启发。
1. 驱动器选型
在选择伺服电机的驱动器时，首先需要考虑的是驱动器的功率与电
机的匹配。
驱动器的功率应该略大于电机的额定功率，这样可以更好
地发挥电机的性能并且保证系统的稳定性。
另外，驱动器的控制精度、响应速度、过载能力等性能也需要考虑在内。
根据具体的应用需求，
选择适合的驱动器型号和规格是至关重要的。
2. 驱动器应用考虑
在伺服电机的实际应用中，驱动器的参数设置和调整也是非常重要
的一环。
首先是速度环和位置环的参数设定，这直接影响到电机的运
动性能和稳定性。
其次是控制方式的选择，可以根据需要选择位置控制、速度控制或者力控制等不同的控制方式。
另外，对于一些特殊的
应用场合，还需要考虑到驱动器的通信接口、编程软件的兼容性等因素。
综上所述，伺服电机的驱动器选型与应用不仅需要考虑到基本的匹
配性能，还需要结合具体的应用情况来进行综合考虑。
只有在选择合
适的驱动器并合理应用的情况下，才能充分发挥伺服电机的性能，并
且实现更精准、更稳定的运动控制。
希望本文对伺服电机的驱动器选型与应用有所帮助，谢谢阅读。
伺服驱动器参数

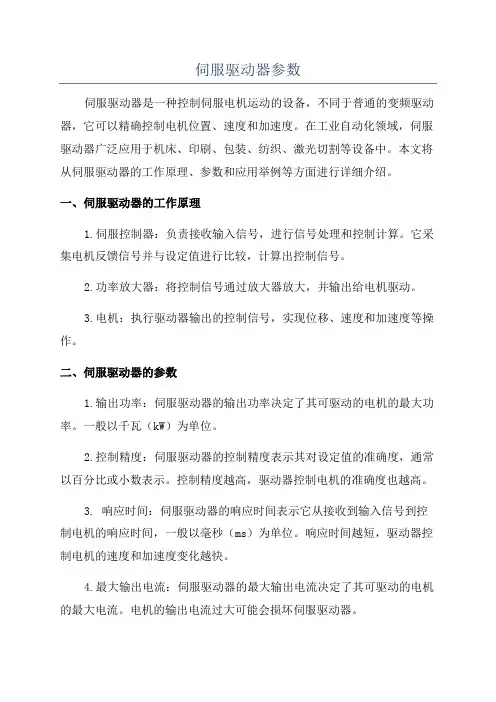

伺服驱动器参数伺服驱动器是一种控制伺服电机运动的设备，不同于普通的变频驱动器，它可以精确控制电机位置、速度和加速度。
在工业自动化领域，伺服驱动器广泛应用于机床、印刷、包装、纺织、激光切割等设备中。
本文将从伺服驱动器的工作原理、参数和应用举例等方面进行详细介绍。
一、伺服驱动器的工作原理1.伺服控制器：负责接收输入信号，进行信号处理和控制计算。
它采集电机反馈信号并与设定值进行比较，计算出控制信号。
2.功率放大器：将控制信号通过放大器放大，并输出给电机驱动。
3.电机：执行驱动器输出的控制信号，实现位移、速度和加速度等操作。
二、伺服驱动器的参数1.输出功率：伺服驱动器的输出功率决定了其可驱动的电机的最大功率。
一般以千瓦（kW）为单位。
2.控制精度：伺服驱动器的控制精度表示其对设定值的准确度，通常以百分比或小数表示。
控制精度越高，驱动器控制电机的准确度也越高。
3. 响应时间：伺服驱动器的响应时间表示它从接收到输入信号到控制电机的响应时间，一般以毫秒（ms）为单位。
响应时间越短，驱动器控制电机的速度和加速度变化越快。
4.最大输出电流：伺服驱动器的最大输出电流决定了其可驱动的电机的最大电流。
电机的输出电流过大可能会损坏伺服驱动器。
5.过载能力：伺服驱动器的过载能力表示其在短时间内承受超出额定负载的能力。
过载能力越高，驱动器在负载波动较大的情况下仍能保持稳定的输出。
三、伺服驱动器的应用举例1.机床：伺服驱动器可以精确控制机床工作台的位置、速度和加速度，提高加工精度和效率。
2.包装机械：伺服驱动器可以实现包装机械的位置、速度和加速度控制，确保包装的准确性和一致性。
3.印刷设备：伺服驱动器可以控制印刷设备的纸张进给、印刷头位置和印刷速度，提高印刷质量和效率。
4.自动化生产线：伺服驱动器可以驱动自动化生产线上的传送带、机械手臂等设备，实现物料的运输和处理。
总结：伺服驱动器是一种精确控制电机运动的设备，通过闭环反馈机制实现精确的位置、速度和加速度控制。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍伺服电机和伺服驱动器是现代自动控制系统中常用的两种电动执行元件。
伺服电机是一种特殊的电动机，可以根据输入信号来控制输出运动，具有高精度、高响应速度和高稳定性的特点。
而伺服驱动器则是用于控制伺服电机的装置，它能够接收和处理来自控制器的控制信号，将其转化为电机所需要的电流信号，从而控制电机的运动。
1.选择合适的伺服电机和驱动器。
根据实际需求，选择适合的电机和驱动器型号。
考虑到载荷、速度、转矩等因素，并与控制器匹配。
2.安装电机和驱动器。
将电机固定在机械结构上，并与驱动器连接。
通常，电机的旋转轴与负载相连，以实现所需的机械运动。
3.接线。
按照电机和驱动器的说明书连接电源线、控制线和编码器线，确保正确接线，避免短路和电击。
4.参数设定。
使用控制器或编程器设定电机和驱动器的参数。
参数设置包括电机的额定电流、最大转矩、速度范围等。
这些参数的设定将直接影响伺服系统的性能。
5.测试和调试。
将伺服电机连接到控制器，并进行测试和调试。
通过控制器向驱动器发送控制信号，观察电机的运动情况是否符合要求。
6.应用控制。
将伺服电机和驱动器应用到实际控制系统中。
根据需要调整控制器的参数，以实现所需的运动控制。
1.高精度：伺服电机和驱动器具有高分辨率和高重复精度，能够实现精确的位置和速度控制。
因此，它们被广泛应用于需要高精度运动控制的领域，如机器人、数控机床等。
2.高响应速度：伺服电机和驱动器具有快速响应的特点，能够在短时间内完成启动、停止和加减速等运动过程。
因此，它们能够适应高速运动和频繁换向的需求。
3.高稳定性：伺服电机和驱动器能够实时监测和调整输出信号，以实现精确的运动控制。
这种反馈机制使得伺服系统具有较强的抗负载扰动和抗干扰能力。
4.可编程性：伺服驱动器通常具有多种控制模式和参数设置，可以根据具体需求进行编程和改变工作方式，以适应不同的应用场景。
总之，伺服电机和伺服驱动器是现代自动控制系统中常用的电动执行元件。
通用伺服驱动器的应用
• 注意：当标注电机编码器分辨率时，必须分清 楚是脉冲数还是乘上4倍的分辨率。
驱动器的制动阻抗
• 伺服电机加速旋转时相当于电机，减速旋 转时相当于发电机。当电机转为发电机时， 驱动器必须将多余的电流转成热能消耗掉， 消耗的方法就是加制动阻抗。
任意放大控制器输出脉冲频率，不然将影 响分辨率。
• 注意：设定后的旋转速度不得大于电机额 定转速。
计算误差
• 电子齿轮比设定中有计算误差产生 • 只要电子齿轮比分母或分子不为1，必定有
计算误差。但是，只要使用周期内误差不 累积至公差范围外 ，系统就仍可使用。 • 减少计算误差的方法： ①提高电机分辨率 ②以45°为旋转单位不会产生计算误差
• 转矩伺服：就是将伺服电机的输出转矩最 大值由外部信号限制在限制值内，电机的 运转速度也限制在限制值内；当负载转矩 小于限制转矩时，电机以限制速度旋转。
• 转矩伺服与位置和速度伺服的区别：转矩 伺服不会因为转速异常或过电流而警报、 停止旋转。
• 转矩伺服常用于转轴卷取，如钢板卷绕。 因为其在极低速下也能有转矩输出。
四、速度伺服与转矩伺服
速伺服
• 速度伺服：就是将位置控制单元的工作由 驱动器移至控制器工作，控制器送出的信 号变成速度的电压模拟信号，伺服编码器 反馈回来的信号送至控制器运算。
• 速度伺服控制器端可由反馈的脉冲计算出 电机的实际位置；而位置伺服控制器中位 置计算完全是以内部计数器来完成的。
转矩伺服
速度伺服驱动器无电子齿轮
• 电子齿轮比只存在于位置伺服驱动器。 • 原因：速度伺服驱动器将位置控制单元移
伺服驱动器的类型和基本特点
伺服驱动器的类型和基本特点伺服驱动器是电气控制系统中常用的一种设备，用于控制和驱动伺服电机。
它能够精确地控制伺服电机的位置、速度和加速度，广泛应用于自动化领域的各种设备和机器人。
1. 伺服驱动器的类型1.1 位置伺服驱动器位置伺服驱动器是最常见的一种类型。
它通过接收来自控制器的位置指令，驱动伺服电机精确地到达指定的位置。
它通常使用编码器来反馈电机的位置信息，以保证准确的位置控制。
1.2 速度伺服驱动器速度伺服驱动器主要用于控制伺服电机的转速。
它接收来自控制器的速度指令，通过调整电机的输出电压和电流来实现精确的速度控制。
速度伺服驱动器通常还配备速度反馈装置，如霍尔传感器或编码器，以提供准确的速度反馈信息。
1.3 扭矩伺服驱动器扭矩伺服驱动器主要用于控制伺服电机的输出扭矩。
它接收来自控制器的扭矩指令，通过调整电机的输出电压和电流来实现精确的扭矩控制。
扭矩伺服驱动器通常还配备扭矩传感器，以提供准确的扭矩反馈信息。
2. 伺服驱动器的基本特点2.1 高精度控制伺服驱动器能够实现高精度的位置、速度和扭矩控制，可满足精密运动控制的需求。
2.2 快速响应伺服驱动器具有快速响应的特点，能够迅速调整电机的输出，实现高速工作和动态变化的控制。
2.3 良好的稳定性伺服驱动器具有良好的稳定性，能够稳定地控制电机的运动，避免因负载变化而产生的运动误差。
2.4 多种控制模式伺服驱动器支持多种控制模式，如位置控制、速度控制、扭矩控制等，可根据不同应用需求选择合适的模式。
2.5 保护功能伺服驱动器通常具备多种保护功能，如过流保护、过载保护、短路保护等，可保护电机和驱动器免受损坏。
总结：伺服驱动器有多种类型，包括位置伺服驱动器、速度伺服驱动器和扭矩伺服驱动器。
它们具有高精度控制、快速响应、良好的稳定性、多种控制模式和保护功能等基本特点，适用于各种自动化设备和机器人的控制和驱动。
伺服电机驱动器的工作原理
伺服电机驱动器的工作原理伺服电机驱动器（Servo motor driver）是将电动机与控制电路相结合的设备，主要用于控制电动机的速度、位置和方向。
它通过控制驱动电流来实现对电机的精确控制，使得电机能够按照预定的要求进行运动。
1.脉冲信号接收与解析：伺服电机驱动器通常通过接收外部的脉冲信号来控制电机的转动。
这些脉冲信号一般由编码器或计数器产生，并且与所需的运动参数相关联，如速度、加速度和位置等。
驱动器会解析这些脉冲信号，并将其转换为电机控制所需的电流信号。
2.电流控制：伺服电机驱动器会根据接收到的脉冲信号来控制输出电流的大小和方向。
控制电流可以通过控制电压或PWM（脉宽调制）信号的方式来实现，这取决于驱动器的工作方式。
电机的电流大小直接影响到电机的负载能力和运动性能，较大的电流通常代表着更强大的动力。
3.速度、位置和方向控制：伺服电机驱动器可以根据接收到的脉冲信号来精确控制电机的速度、位置和方向。
在速度控制方面，驱动器会通过调整输出电流的大小和运动时间的长短来实现。
在位置控制方面，驱动器会将脉冲信号的数量和方向与电机的角度测量进行比较，并调整输出电流以实现电机的准确位置控制。
在方向控制方面，驱动器会根据脉冲信号的正负来决定电机的转向。
4.反馈控制：伺服电机驱动器通常具有反馈控制系统，以实现对电机运动的精确控制。
反馈控制常用的传感器包括编码器、霍尔传感器和位置传感器等。
在运动过程中，传感器会实时监测电机的位置和速度，并将这些信息传递给驱动器的控制电路。
控制电路会根据传感器提供的信息进行调整，以实现对电机运动的闭环控制。
通过以上的工作原理，伺服电机驱动器能够实现高精度、高性能的电机控制，广泛应用于各种自动控制系统中，如工业机械、自动化设备、机器人、数控机床、印刷设备等。
伺服电机驱动器的选型原则
伺服电机驱动器的选型原则随着科学技术和工业制造的进步，伺服电机的应用越来越广泛，而伺服电机的驱动器作为伺服电机的重要组成部分，对于机器设备的精密控制和运行效率起着至关重要的作用。
因此，在选择伺服电机驱动器时需要根据不同的应用，合理选型，以达到最佳的性能和稳定性。
本文将为您介绍伺服电机驱动器的选型原则。
一、控制方式伺服电机驱动器的主要控制方式有开环控制和闭环控制。
开环控制的特点是控制简单、成本较低，但控制精度较低；而闭环控制的特点是控制精度高、稳定性好，但成本相对较高。
因此，在选型时需根据实际需求选择最为适合的控制方式。
二、控制算法伺服电机驱动器的控制算法有PI控制、PD控制、PID控制和模糊控制等，其中PID控制算法被广泛应用。
不同的控制算法对不同的应用具有不同的优势，需根据实际应用场景来选择。
三、额定功率根据伺服电机的额定功率来选择合适的驱动器，主要考虑电机的最大扭矩和额定转速。
在实际应用中，应根据负载特性等情况，合理选择驱动器的额定功率，以确保系统的稳定性和长期可靠性。
四、控制频率控制频率是指伺服电机控制器输出的电信号频率。
选择适当的控制频率能够提高控制精度和响应速度。
不同的伺服电机驱动器的控制频率范围不同，应根据实际需求进行选择。
五、反馈设备伺服电机驱动器的反馈设备主要有编码器、霍尔元件和电位器等。
编码器是应用最为广泛的反馈设备之一，而霍尔元件和电位器则主要用于低成本和低精度的应用中。
不同的反馈设备能够提供不同的精度和分辨率，需要根据实际需求进行选择。
六、环境适应性伺服电机驱动器的工作环境也是选择的重要因素之一。
需要根据实际应用场景选择具有防护等级的驱动器，并且要根据工作环境的温度、湿度等条件来选择合适的型号，以确保驱动器在不同的环境下都能正常工作。
以上就是伺服电机驱动器的选型原则的介绍。
在实际应用时应根据具体情况进行选择，科学合理的选型能够增强设备的稳定性、可靠性和运行效率，为生产和制造业的发展做出贡献。
伺服电机驱动器调速原理
伺服电机驱动器调速原理伺服电机驱动器是一种常见的电机控制设备，广泛应用于工业自动化领域。
它的主要作用是通过控制电机的转速和转矩，实现精确的运动控制。
伺服电机驱动器调速原理可以简单概括为以下几个步骤：1. 反馈信号采集：伺服电机驱动器首先需要获取电机当前的运行状态，以便进行控制。
为了实现这一点，通常会在电机轴上安装编码器或传感器，用于实时测量电机的位置、速度和加速度等参数，并将这些信息反馈给驱动器。
2. 控制算法计算：基于反馈信号的实时数据，伺服电机驱动器会采用一种控制算法来计算电机的控制指令。
这个算法通常是PID（比例、积分、微分）控制算法，通过对比实际运行状态和期望运行状态之间的差异，来调整电机的输出。
3. 输出信号调节：计算出的控制指令将通过驱动器的电路系统进行调节，以产生适当的电流和电压信号，驱动电机的转动。
驱动器会根据控制指令的大小和方向，调整输出信号的频率和幅度，来控制电机的转速和转矩。
4. 反馈信号比较：驱动器将输出信号送入电机，并同时继续采集反馈信号。
这些反馈信号会与控制指令进行比较，以验证电机的实际运行状态是否达到了期望的状态。
如果有差异，则继续进行控制算法的计算和输出信号的调节，直到达到期望的运行状态。
通过这样的一系列步骤，伺服电机驱动器可以实现对电机的精确控制。
无论是需要实现高速运动、精确定位还是运动平稳，伺服电机驱动器都能根据实时的反馈信号，及时调整输出信号，使电机始终处于期望的状态。
伺服电机驱动器调速原理的核心在于反馈控制，通过不断的反馈和调节，实现对电机转速和转矩的精确控制。
这种原理的应用使得伺服电机驱动器成为工业自动化领域中不可或缺的控制设备。
它不仅提高了生产效率和产品质量，还为各种自动化设备的运行提供了可靠的动力支持。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍一、伺服电机的定义和工作原理伺服电机是一种主动式电机，其运动状态由外部反馈信号控制，以实现精确的位置、速度和力矩控制。
伺服电机通常由电机、编码器、控制电路和电源组成。
伺服电机的工作原理基于闭环控制系统。
在该系统中，控制器接收输入信号（期望位置、速度或力矩），然后与反馈传感器（编码器）的输出信号进行比较，并计算误差信号。
控制器根据误差信号调整电机的控制信号，以实现期望的动作。
通过不断地反馈和调整，伺服电机可以在稳态中准确地跟踪给定的运动指令。
二、伺服驱动器的定义和工作原理伺服驱动器是一种电子设备，用于将控制信号转换为电机运动的实际驱动信号。
伺服驱动器通常由控制电路、功率放大器、电源和接口电路组成。
伺服驱动器的工作原理基于控制电路和功率器件的协作。
控制电路接收来自控制器的信号，并进行放大和滤波等处理。
然后，放大后的信号被传递给功率放大器，该放大器将信号转换为电机能够接受的电压或电流信号。
最后，通过接口电路将电机信号输出到伺服电机，从而控制电机的运动。
三、伺服电机和伺服驱动器的特点1.高精度：伺服电机和驱动器通常具有高精度的位置和速度控制能力，可在微米级或亚微米级的精度范围内操作。
2.快速响应：伺服系统的动态响应时间短，可以快速准确地响应外部指令，并实现快速的位置和速度变化。
3.高可靠性：伺服电机和驱动器通常采用高质量的电子元件和工艺，以确保其长时间的稳定运行和可靠性。
4.广泛应用：伺服系统广泛应用于工业自动化控制、机器人技术、数控机床、医疗设备、航天航空等领域。
四、伺服电机和伺服驱动器的应用领域1.机床行业：伺服电机和伺服驱动器在机床行业中广泛应用，用于实现高精度的位置和速度控制，提高加工精度和效率。
2.自动化生产线：伺服系统在自动化生产线中用于控制输送带、机械臂等设备的位置和速度，实现准确定位和快速运动。
3.包装设备：伺服电机和驱动器可用于控制包装设备的定位、旋转和速度，实现高精度的封装和包装。
如何选择合适的伺服电机驱动器
如何选择合适的伺服电机驱动器在自动化控制领域，伺服电机驱动器的选择是一项至关重要的任务。
它直接影响着整个系统的性能、精度和稳定性。
然而，对于许多人来说，如何从众多的选项中挑选出合适的伺服电机驱动器并非易事。
接下来，让我们一起探讨一下选择合适伺服电机驱动器的关键因素和方法。
首先，我们需要明确应用场景和系统需求。
不同的行业和应用对伺服电机驱动器的要求差异很大。
例如，在数控机床中，对精度和响应速度的要求极高；而在一些普通的自动化生产线中，可能更注重成本和稳定性。
因此，在选择之前，要清楚了解系统所需要达到的性能指标，如速度范围、精度要求、负载特性等。
速度范围是一个重要的考虑因素。
如果系统需要快速的加速和减速，那么驱动器就需要具备强大的输出能力和快速的响应时间。
如果速度变化相对较缓慢，那么对驱动器的这方面要求就可以适当降低。
精度要求也是不可忽视的一点。
有些应用需要极高的位置精度，这就要求驱动器能够提供精确的控制和反馈。
此时，驱动器的分辨率和控制算法就显得尤为重要。
负载特性同样关键。
不同的负载类型，如惯性负载、摩擦负载等，对驱动器的输出扭矩和电流控制能力有不同的要求。
如果负载变化较大，驱动器需要有良好的自适应能力来保持系统的稳定性。
其次，考虑驱动器的控制模式。
常见的控制模式有位置控制、速度控制和扭矩控制。
位置控制模式适用于需要精确位置定位的场合，如机器人手臂的运动控制；速度控制模式常用于对速度稳定性有要求的系统，如传送带的驱动；扭矩控制模式则适用于需要精确控制扭矩输出的应用，如张力控制系统。
在选择控制模式时，要根据具体的应用需求来决定。
如果系统需要同时实现多种控制模式，那么就要选择支持多种模式切换的驱动器，以增加系统的灵活性和适应性。
再者，驱动器的接口和通信能力也需要关注。
它需要与上位控制器（如PLC、运动控制器等）进行有效的通信，以实现系统的协同工作。
常见的通信接口有脉冲/方向、模拟量、CAN 总线、以太网等。
伺服电机驱动器原理图
伺服电机驱动器原理图伺服电机驱动器是一种控制装置，用于控制伺服电机的运动。
它通过接收控制信号，控制电机的速度、位置和转矩，从而实现精准的运动控制。
在工业自动化、机械加工、医疗设备等领域，伺服电机驱动器被广泛应用。
伺服电机驱动器的原理图主要包括电源模块、控制模块、驱动模块和保护模块。
首先，电源模块提供电压和电流给驱动器，保证其正常工作。
控制模块接收输入信号，经过信号处理后输出给驱动模块，控制电机的运动。
驱动模块根据控制信号驱动电机转动，并通过反馈信号调整控制参数，以实现精准的位置控制。
保护模块则用于监测电流、温度等参数，一旦出现异常情况，及时停止电机工作，保护设备和人员安全。
在伺服电机驱动器的原理图中，各个模块之间通过信号线、电源线等互相连接，形成一个完整的控制系统。
控制信号经过控制模块处理后，输出给驱动模块，驱动电机运动。
同时，反馈信号也通过信号线传回控制模块，用于调整控制参数，实现闭环控制。
伺服电机驱动器的工作原理可以简单描述为，控制模块接收输入信号，经过处理后输出给驱动模块，驱动电机转动。
同时，驱动模块通过反馈信号调整控制参数，实现精准的位置控制。
在整个过程中，保护模块不断监测电流、温度等参数，一旦出现异常情况，及时停止电机工作。
伺服电机驱动器的原理图设计需要考虑到各个模块之间的连接和信号传输，保证信号的稳定和可靠。
同时，对于控制模块的信号处理和驱动模块的输出功率也需要进行精确的设计和调试，以实现对电机的精准控制。
另外，保护模块的设计也至关重要，它可以保证设备和人员的安全，避免意外事故的发生。
总的来说，伺服电机驱动器的原理图设计涉及到电气、控制、信号处理等多个领域的知识，需要工程师们综合运用这些知识，设计出高性能、稳定可靠的控制系统。
只有这样，才能满足不同领域对于精准运动控制的需求，推动工业自动化、机械加工等领域的发展。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍一、伺服电机• 伺服驱动器的控制原理伺服电机和伺服驱动器是一个有机的整体，伺服电动机的运行性能是电动机及其驱动器二者配合所反映的综合效果。
1、永磁式同步伺服电动机的基本结构图1为一台8极的永磁式同步伺服电动机结构截面图，其定子为硅钢片叠成的铁芯和三相绕组，转子是由高矫顽力稀土磁性材料（例如钕铁錋）制成的磁极。
为了检测转子磁极的位置，在电动机非负载端的端盖外面还安装上光电编码器。
驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
图1 永磁式同步伺服电动机的结构图2 所示为一个两极的永磁式同步电机工作示意图，当定子绕组通上交流电源后，就产生一旋转磁场，在图中以一对旋转磁极N、S表示。
当定子磁场以同步速n1逆时针方向旋转时，根据异性相吸的原理，定子旋转磁极就吸引转子磁极，带动转子一起旋转，转子的旋转速度与定子磁场的旋转速度（同步转速n1）相等。
当电机转子上的负载转矩增大时，定、转子磁极轴线间的夹角θ就相应增大，导致穿过各定子绕组平面法线方向的磁通量减少，定子绕组感应电动势随之减小，而使定子电流增大，直到恢复电源电压与定子绕组感应电动势的平衡。
这时电磁转矩也相应增大，最后达到新的稳定状态，定、转子磁极轴线间的夹角θ称为功率角。
虽然夹角θ会随负载的变化而改变，但只要负载不超过某一极限，转子就始终跟着定子旋转磁场以同步转速n1转动，即转子的转速为：（1-1）图 2 永磁同步电动机的工作原理电磁转矩与定子电流大小的关系并不是一个线性关系。
事实上，只有定子旋转磁极对转子磁极的切向吸力才能产生带动转子旋转的电磁力矩。
因此，可把定子电流所产生的磁势分解为两个方向的分量，沿着转子磁极方向的为直轴（或称d轴）分量，与转子磁极方向正交的为交轴（或称q轴）分量。
显然，只有q轴分量才能产生电磁转矩。
由此可见，不能简单地通过调节定子电流来控制电磁转矩，而是要根据定、转子磁极轴线间的夹角θ确定定子电流磁势的q轴和d轴分量的方向和幅值，进而分别对q轴分量和d轴分量加以控制，才能实现电磁转矩的控制。
伺服电机驱动器的参数设置【技巧】
伺服电机又称执行电机，是一种执行元件，它可以把收到的电信号转换成电机轴上的角位移或角速度进行输出，有很多人不清楚它与步进电机驱动器的区别，下面为大家介绍一下伺服电机驱动器的参数设置及与步进电机驱动器有哪些区别。
一、伺服电机驱动器的几个参数设置1、位置比例增益设定位置环调节器的比例增益；设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调；参数数值由具体的伺服系统型号和负载情况确定。
2、位置前馈增益设定位置环的前馈增益；设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小；位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡；不需要很高的响应特性时，本参数通常设为0表示范围：0——100%。
3、速度比例增益设定速度调节器的比例增益；设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大；在系统不产生振荡的条件下，尽量设定较大的值。
4、速度积分时间常数设定速度调节器的积分时间常数；设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大；在系统不产生振荡的条件下，尽量设定较小的值。
5、速度反馈滤波因子设定速度反馈低通滤波器特性；数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡；数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
6、最大输出转矩设置设置伺服电机的内部转矩限制值；设置值是额定转矩的百分比；任何时候，这个限制都有效定位完成范围；设定位置控制方式下定位完成脉冲范围。
二、步进电机驱动器与伺服电机驱动器的区别1、控制精度不同。
步进电机的相数和拍数越多，它的精确度就越高，伺服电机取块于自带的编码器，编码器的刻度越多，精度就越高。
伺服电机和伺服驱动器的使用介绍
伺服电机和伺服驱动器的使用介绍首先，我们来介绍一下伺服电机。
伺服电机是一种能够根据输入的指令精确控制运动位置、速度和加速度的电动机。
它通常由电动机、编码器和控制器三部分组成。
电动机负责提供动力，编码器用于测量电机当前的位置和速度，控制器通过对电动机施加适当的电压和电流来控制电机的运动。
伺服电机的主要优点是精确控制运动，并且具有高速度和高加速度。
它可以根据需要快速响应，并且能够实现较高的定位精度。
这使得它在需要精准控制运动的应用中非常有用，如机床、焊接机器人、自动包装机等。
接下来，我们来介绍一下伺服驱动器。
伺服驱动器是将输入信号转换为电压和电流输出，并根据控制算法调整输出信号，从而控制伺服电机的设备。
它是控制伺服电机运动的重要组成部分。
伺服驱动器的主要功能是根据控制信号调整电机的速度和位置。
它可以接收来自外部控制器的运动指令，并根据指令计算出适当的电压和电流输出。
此外，伺服驱动器还会监测电机的运动状态，并根据实际情况动态调整控制信号，以确保电机运行的稳定性和准确性。
伺服驱动器有多种类型，例如速度控制驱动器、位置控制驱动器和力矩控制驱动器等。
每种类型的驱动器都有不同的特点和适用范围。
选择适当的驱动器类型取决于具体的应用需求。
在实际使用中，伺服电机和伺服驱动器通常是配套使用的。
用户需要根据具体应用需求选择合适的伺服电机和伺服驱动器，并进行正确的连接和设置。
在连接时，用户需要将电机与驱动器进行正确的物理连接，并连接控制信号和电源。
在设置时，用户需要通过调整驱动器的参数来适应特定的应用需求。
总结起来，伺服电机和伺服驱动器是一种精确控制运动的组合。
伺服电机负责提供动力和测量运动状态，而伺服驱动器负责将输入信号转换为电压和电流输出，并根据控制算法调整输出信号。
它们的联合使用可以实现高精度、高速度和高可靠性的运动控制。
伺服电机驱动器工作原理
伺服电机驱动器工作原理
伺服电机驱动器是一种用于控制和驱动伺服电机的设备。
其工作原理可以简单分为以下几个步骤：
1. 位置反馈：伺服电机驱动器通过内置的位置传感器（如编码器）检测电机转动的实际位置，并将其反馈给控制器。
2. 控制信号：控制器根据要求的位置或速度信号，通过控制算法计算出输出信号，用于驱动伺服电机的转动。
3. 电流放大：控制信号经过电流放大电路，将其放大到足以驱动电机所需的电流水平。
电流放大电路通常由功率放大器组成。
4. 电机驱动：放大后的电流信号被发送到电机，通过电机的线圈产生磁场，从而驱动电机的转动。
电机的转动受到控制信号和位置反馈信号的调节和控制，以实现所需的精确位置控制或速度控制。
5. 反馈校正：伺服电机驱动器会不断地获取位置反馈信号，与控制信号进行比较，并进行校正。
通过不断进行反馈和控制，可以使电机的输出准确地达到所需的位置或速度。
总之，伺服电机驱动器的工作原理是通过接收控制信号和位置反馈信号，进行信号放大并驱动电机，同时进行反馈校正，以实现精确的位置或速度控制。
欧诺克 直流伺服电机 驱动器 产品说明书
深圳市欧诺克科技有限公司Shenzhen ONKE Technology Co., Ltd.座机：*************27381841电话：邓先生135****7106陈先生139****0920邮箱：***************网 址 ： 地址：广东省深圳市宝安区福海街道怀德翠湖工业园13栋稳定的质量是我们赖以生存的根本优质的服务是我们继续发展的前提客户的满意是我们唯一追求的目标产品画册Product gallery专业生产伺服驱动器、伺服电机及自动化控制系统深圳市欧诺克科技有限公司直流伺服驱动器电机09目录匠心制造精益求精“一、公司介绍01(一) 直流伺服驱动器021.驱动器介绍与型号说明032.DC系列技术指标033.DE系列技术指标044.DE2系列技术指标055.驱动器应用领域066.驱动器外设配件07(二) 直流伺服电机081.电机介绍与型号说明2.电机应用领域3.电机规格参数表4.电机规格尺寸图101112C O M P A N Y PROFILE以精密制造引领未来Leading the future with precision manufacturing公司简介Company Profile深圳市欧诺克科技有限公司成立于2010年，是一家专业研发生产伺服电机和驱动器的高新技术企业，公司技术力量雄厚，检测手段先进，欧诺克人本着不求最全，只求最精的信念，为生产出各类伺服电机、各类驱动器而不懈奋斗。
欧诺克人以鹰的精神，挑战尖端，研发生产出高性价比的各类伺服电机和驱动器，以鹰的敏锐洞察力洞察市场，与时俱进、创新来满足市场的需求。
深圳市欧诺克科技有限公司产品主要有：伺服驱动器、伺服电机、直流伺服驱动器，直流伺服电机，交流伺服驱动器，交流伺服电机，低压伺服驱动器，低压伺服电机，直线电机驱动器，DDR马达驱动器，音圈电机驱动器，直流无刷驱动器，直流无刷电机，CANopen总线、EtherCAT总线、电子凸轮伺服系统，大功率伺服驱动器、大电流伺服驱动器，专用运动控制伺服驱动器和自动化控制系统，十多年来凭借精湛的技术与国内国外众多知名企业公司建立了互利共赢的合作。
伺服电机驱动器的工作原理
伺服电机驱动器的工作原理1.控制电路：控制电路是伺服电机驱动器的核心部分，它接收用户输入的指令信号并将其转换为适合电机操作的信号。
控制电路包括微处理器、数字信号处理器或专用控制芯片。
控制电路通常通过各种传感器获取反馈信号，以实时监测电机的转速和位置。
2.功率放大器：功率放大器是将控制电路生成的小信号变成足够大的电流或电压来驱动电机的设备。
它通常由功率晶体管、功率场效应晶体管或功率集成电路组成。
功率放大器的输出能力决定了伺服电机驱动器的最大输出功率。
3.反馈装置：反馈装置是伺服电机驱动器的重要组成部分，它用于监测电机的实际运行状态，并将反馈信号传输给控制电路进行处理。
最常用的反馈装置是编码器，它可以测量电机转子的位置，以便控制电路可以实时调整电机的运行速度和位置。
在工作过程中，伺服电机驱动器的工作原理如下：1.信号输入：用户通过输入设备（如按钮、开关或计算机）发送指令信号，指定所需的电机运行速度或位置。
2.控制信号处理：控制电路接收指令信号，并将其转换为合适的电路信号，以便驱动电机。
例如，控制电路可能会将指令信号转换为PWM（脉宽调制）信号。
3.反馈信号获取：反馈装置监测电机的实际运行状态，并将反馈信号传输给控制电路。
反馈装置通过编码器等传感器测量电机的位置和转速。
4.控制信号调整：控制电路将反馈信号与指令信号进行比较，并计算出调整电机运行的控制信号。
根据反馈信号和指令信号之间的差异，控制电路可以调整电机的速度和位置。
5.控制信号放大：控制电路的输出信号经过功率放大器进行放大，以获得足够的电流或电压来驱动电机。
6.电机驱动：放大后的控制信号通过功率放大器传递给电机，驱动电机按照指令信号和反馈信号的要求进行运动。
总的来说，伺服电机驱动器通过控制电路处理指令信号和反馈信号，然后通过功率放大器将控制信号传递给电机，从而精确地控制电机的转速和位置。
通过不断调整控制信号，驱动器可以实时监测和调整电机的运行状态，以满足用户的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P1- 10
P2- 1000
目标转速检测准位
P1- 3000
P2- 1000
模拟速度指令最大回转速度 P1- 2000
P2- 1000
模拟扭矩指令最大输出
P1- 100
P2- 1000
电磁刹车开启延迟时间
P1- 0
P2- 1000
电磁刹车关闭延迟时间
P1- 0
P2- 1000
电子齿轮比分子
P1- 1
电机转速r/min 速度输入命令Volt 速度输入命令r/min 扭矩输入命令Volt
扭矩输入命令% 平均扭矩% 峰值扭矩%
主回路电压Volt 负载/电机惯性比time 电机反馈脉冲数（相对值）/位置latch脉冲数pulse 电机反馈旋转圈数（相对值）/位置latch旋转圈数
模拟输出监控 0 1 2 3 4 5 X Y
参数 停 使 监控 P0-00 3.218 P0-01 0 P0-02 0 P0-03 Y1 P0-04 0 P0-05 4 P0-06 0 P0-07 0 P0-08 0 P0-09 407 0 119 P0-10 10F P0-11 110 P0-12 224 P0-13 111 P0-14 112 P0-15 225 P0-16 109 P0-17 4407 P0-18 5650 P0-19 7109 P0-20 56
模拟输出监控信息 电机转速(+/-8V/最大转速) 电机扭矩(+/-8V/最大扭矩) 脉冲命令频率(+8 Volts/650Kpps) 速度命令(+/-8 Volts/最大速度命令) 扭矩命令(+/-8 Volts/最大扭矩命令) VBUS电压(+/-8 Volts/450V)
Ch1 Ch2 P0-03=01(Ch1为速度模拟输出) Ch1输出电压值为V1时的电机转速等 (最高转速×V1/8)×P1-04/100
P2- 0
内部位置指令控制模式
P1- 0
绝对式位置指令
P2- 0
S形平滑曲线中的速度加速常数 P1- 10
P2- 5000
S形平滑曲线中的速度减速常数 P1- 10
P2- 30000
S形平滑曲线中的加减速平滑常 P1- 0
关闭功能
P2- 1000
对伺服电机的负载惯量比 P1- 5
P2- 1000
零速度监测准位
停
使用
405 8378 10947 117
4403 5619 7132 43
固件版本 驱动器错误状态显示
状态显示 模拟输出监控 状态监控寄存器1 状态监控寄存器2 状态监控寄存器3 状态监控寄存器4 状态监控寄存器5 区块数据存取寄存器0 区块数据存取寄存器1 区块数据存取寄存器2 区块数据存取寄存器3 区块数据存取寄存器4 区块数据存取寄存器5 区块数据存取寄存器6 区块数据存取寄存器7 驱动器数字输出(DO)信号显示
WARN(CW,CCW,EMGS,低电压，通讯错误等状况发生时输 CMDOK（内部命令完成) 保留 保留 ALRM(伺服警示） BRKR（电磁刹车) HOME(原地回归完成)
参数
说明
使
未用 使
基本
扩展
外部脉冲列指令输入形式设定 P1- 2
脉冲列+符号
P2- 35
站号设
控制模式及控制命令输入源设 P1- 2
16350 16398
P4- 16360
16352 16348
P4- 16320
16338 16327
P4- 16348
P4- 16352
16521 16404
P4- 16468
16440 16422
P4- 16466
16483 16324
P4- 16373
16469 16446
P4- 16397
4
P4- 4
P4- 0
P4- 0
P4- 0
P4- 0
P4- 0
P4- 160
P4- 0
报警代码 报警信息
0
正常
1
过电流
2
过电压
3
低电压
4 磁场位置侦测异
5
回生错误
6
过负荷
7
速度误差过大
8 异常脉冲控制命
9 位置控制误差过
10
芯片执行超时
11
编码器异常
12
校正异常
13
紧急停止
14
反向极限异常
15
正向极限异常
异常状态记 P4- H2.14
P3- 7
H3.00 异常状态记 P4- H3.14
P3- 0 H4.14
异常状态记 P4- H4.00
P3- 0 H5.14
异常状态记 P4- H5.00
P3- 2
P4- 20
P3- 0 0P00
P4-
P3- 0 1 11
P4- 111
P4- 8
1
P4- 11
P4- 0
16
IGBT温度异常
17
储存器异常
18
芯片通讯异常
19
串行通讯异常
20
串行通讯超时
21
命令写入异常
22 主回路电源缺相
23 预先过负载警告
状态显示 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
驱动器状态显示信息 电机反馈脉冲数pulse 电机反馈旋转圈数rev 脉冲命令脉冲计数pulse 脉冲命令旋转圈数rev 控制命令脉冲与反馈脉冲误差数pulse 脉冲命令输入频率r/min
P2- 0
电子齿轮比分母
P1- 1
P2- 1
检出器输出脉冲设定
P1- 1
P2- 6
原点回归模式
P1- 0
P2- 0
P1- 1000
P2- 0
P1- 50
P2- 0
P1- 0
P2- 0
回生电阻值 回生电阻容量
最大速度限制
P1- 0 P1- 40 P1- 60 P1- 100 P1- 2000 伺服电机最大运转速度 P1- 120 P1- 0 P1- 50 P1- 0 P1- 0 P1- 0 P1- 0 P1- 0 P1- 0
P2- 5
位置脉冲数设定
P1- 0
P2- 0
内部位置指令7的位置转数设定 P1- 0
P2- 0
位置脉冲数设定
P1- 0
P2- 10
内部位置指令8的位置转数设定 P1- 0
P2- 10000
位置脉冲数设定
P1- 0
P2- 5
电机机种
P1- 0 自动侦测ECMA全系列电
P2- 44
停止模式
P1- 0
瞬间停止
4407 1 1 1 0 0 0 0 0 0 0 1 0 0 0 1 0
P0-17状态 bit0 bit1 bit2 bit3 bit4 bit5 bit6 bit7 bit8 bit9 bit10 bit11 bit12 bit13 bit14 bit15
SRDY(伺服备妥Servo Ready) SON(伺服启动Servo on) ZSPD(零速度检出) TSPD(目标速度到达) TPOS(目标位置到达) TQL(扭矩限制中) 保留 保留 OVW(过负载预警）
速度控制模式
P2- 100
波特率
速度及扭矩限制设定
P1- 0 关闭速度及扭矩限制功
P2- 5000
通讯协
检出器脉冲输出极性设定 P1- 0 正向输出MON1+,MON2+
P2- 5
MON1模拟监控输出比例
P1- 100
P2- 500
MON2模拟监控输出比例
P1- 100
P2- 100
通讯功
模拟速度指令加减速平滑常数 P1- 0
关闭功能
P2- 100
模拟扭矩指令平滑常数
P1- 0
关闭功能
P2- 0
位置指令平滑常数
P1- 0
关闭功能
P2- 0
内部速度指令1/内部速度限制1 P1- 22
P2- 2
内部速度指令2/内部速度限制2 P1- 200
P2- 101
内部速度指令3/内部速度限制3 P1- 300
P2- 106
内部扭矩指令1/内部扭矩限制1 P1- 100
P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 1 P2- 1 P2- 1 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0 P2- 0
未 停 使用
未用
通讯
诊断
P3- 2 H1.14
异常状态记 P4- H1.11
P3- 2
P2- 114
内部扭矩指令2/内部扭矩限制2 P1- 100
P2- 117
内部扭矩指令3/内部扭矩限制3 P1- 100
P2- 102
内部位置指令1的位置转数设定 P1- 0
0 P2- 22
位置脉冲数设定
P1- 0
0 P2- 23
内部位置指令2的位置转数设定 P1- 0
0 P2- 21
位置脉冲数设定
P1- 0
P2- 101
内部位置指令3的位置转数设定 P1- 0
P2- 103
位置脉冲数设定
P1- 0
P2- 109
内部位置指令4的位置转数设定 P1- 0
P2- 105
位置脉冲数设定
P1- 0
P2- 7
内部位置指令5的位置转数设定 P1- 0
P2- 1000
位置脉冲数设定
P1- 0
P2- 0
内部位置指令6的位置转数设定 P1- 0
