如何利用PKPM的计算结果画施工图(板)
PKPM配筋结果绘制施工图详解
第四章施工图的绘制作为结构工程师，施工图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施工图那是必不可少的。
第一节板钢筋图的绘制板可分为单向板和双向板。
单向板指两边支承或四边支承时长宽比>2。
双向板指四边支承时长宽比<2。
单向板的配筋计算只需计算短跨方向的底筋，长跨方向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。
双向板的配筋计算需计算两个方向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。
第二节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表示见03G101-1图集）1、梁下部纵筋面积（418）=10.182cm >9.02cm 2、梁上部左端纵筋面积（420）=12.572cm ≈132cm 3、梁上部右端纵筋面积（420）=10.182cm >112cm 4、梁加密区一个间距范围内箍筋面积（双肢箍8@100）=1.012cm >0.52cm 5、梁非加密区一个间距范围内箍筋面积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁高≥450㎜在梁侧面配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为一类b≥350采用四肢箍h≥450加腰筋；框架梁截面高度一般>400，规范规定梁箍筋间距大于梁截面高度的1/4，如果截面高度小于400，则箍筋最小间距得<100，【特别注意】那么如何进行箍筋加密区和非加密区的箍筋间距转换。
已知：假定在SATWE上显示的结果为GAsv-Asv0，即加密区的箍筋面积为Asv，非加密区的箍筋面积为Asv0，在SA TWE中输入的箍筋间距为100。
加密区箍筋：梁通常采用的是n肢箍，选用单肢箍的面积为A的箍筋，则双肢箍的面积为nA。
如果nA>Asv，则可以选用这种钢筋。
非加密区箍筋：换算成间距为200的箍筋，nAx100/200，n是因为选择n肢箍。
PKPM使用手册、说明及使用方法
PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学，不易出错和修改方便等特点。
PMCAD系统的数据主要有两类：其一是几何数据，对于斜交平面或不规则平面，描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息，本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改，使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件，为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统，具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2. 如何开始交互输入数据在运行程序之前应进行下列准备工作：(1) 熟知各功能键的定义(2) 为交互输入程序准备配置文件。
配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中，并根据工程的规模修改其中的“Width”值和“Height”值，它们的含意是屏幕显示区域所代表的工程的实际距离。
其它项目一般不必修改。
(3) 从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单：对于新建文件，用户应依次执行各菜单项；对于旧文件，用户可根据需要直接进入某项菜单。
完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃。
(4) 程序所输的尺寸单位全部为毫米（mm）。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
PKPM结构平面施工图
目录画结构平面施工图 (2)第一节 楼板计算和配筋参数 (3)一、绘新图 (3)二、计算参数 (4)三、绘图参数 (8)四、楼板计算 (12)五、预制楼板 (18)六、画板钢筋 (20)七、钢筋表 (26)八、楼板剖面 (27)九、退出主菜单 (27)第二节 钢结构组合楼板 (28)一、组合楼板计算 (28)二、绘制施工图 (29)I画结构平面施工图执行PMCAD主菜单三、画结构面图，执行该模块时应插入S1软件锁。
对于框架结构、框剪结构、剪力墙结构的结构平面图绘制，需要由这项功能菜单作出，本菜单还完成现浇楼板的配筋计算。
对钢结构的平面图，将在STS软件的画结构平面图菜单中调用本程序。
因此，对钢结构平面图的操作，也应按照本说明。
可选取任一楼层绘制它的结构平面图，每一层绘制在一张图纸上，图纸名称为PM*.T，*为层号。
结构平面图上梁墙既可用虚线画，也可用实线画出，一般程序按实线画平面图上梁、墙，用户需用虚线画平面上梁墙时，可修改绘图参数对话框中的参数，类似这样的控制参数，均记录在CFG目录下的“用户绘图参数.MDB”文件中。
本菜单也可完成楼板的人防设计，PKPM系统的楼板人防设计应由本模块完成，如地下室顶板等。
当人防等级非0且板的人防等效荷载非0时，在板内力计算时程序自动取板等效荷载，同时按人防规范计算板的配筋。
每自然层的操作分为：（1）输入计算和画图参数；（2）计算钢筋混凝土板配筋；（3）画结构平面图。
运行文件是PM5W.DLL。
屏幕右侧的菜单主要为专业设计的内容，包括楼板计算、画预制板、楼板钢筋等内容。
下拉菜单的主要内容主要为两大类，第一类是通用的图形绘制、编辑、打印等内容，操作与PKPM通用菜单“图形编辑、打印及转换”相同，可参阅相关的操作手册。
第二类是含专业功能的四列下拉菜单，包括施工图设置、平面图标注轴线、平面图上的构件标注和构件的尺寸标注、大样详图。
与施工图其他模块的内容一致。
2第一节楼板计算和配筋参数程序显示右侧主菜单如下图所示，可用光标或键盘点取相应选择项。

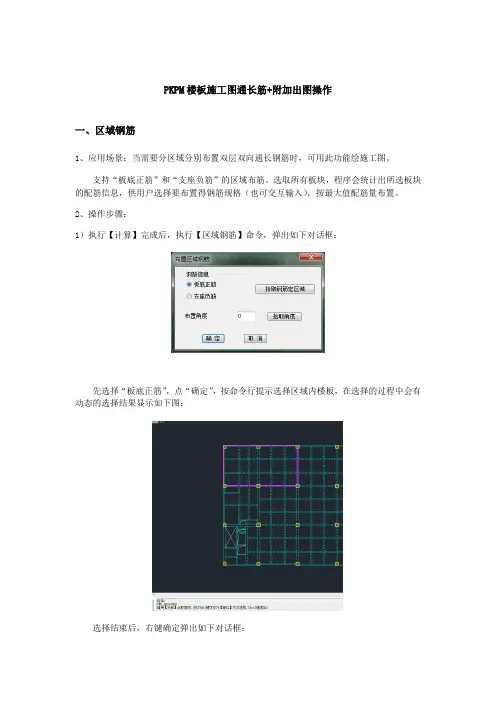

PKPM楼板施工图通长筋+附加出图操作
PKPM楼板施工图通长筋+附加出图操作一、区域钢筋1、应用场景：当需要分区域分别布置双层双向通长钢筋时，可用此功能绘施工图。
支持“板底正筋”和“支座负筋”的区域布筋。
选取所有板块，程序会统计出所选板块的配筋信息，供用户选择要布置得钢筋规格（也可交互输入），按最大值配筋量布置。
2、操作步骤：1）执行【计算】完成后，执行【区域钢筋】命令，弹出如下对话框：先选择“板底正筋”，点“确定”，按命令行提示选择区域内楼板，在选择的过程中会有动态的选择结果显示如下图：选择结束后，右键确定弹出如下对话框：动态提示选择布置钢筋的位置，如下图：确定钢筋位置后，绿色线条绘制钢筋范围，如下图：2）执行【钢筋布置】命令，在弹出的对话框中，执行【补强钢筋布置】，对于不需要补强的楼板，程序现在是以6@999提示用户。
3）也可以到【钢筋布置菜单】，点取【全部钢筋】，则配筋量大于拉通筋的杆件会用自动设置布充钢筋布足，结果如下图：二、通长钢筋1、应用场景：当楼面板布置规整、且配筋变化不大时，可用此功能绘施工图。
2、操作步骤：1）执行【计算】项完成后，点取“交互布通长筋”中的【板底筋】、【支座筋】，根据命令选择需要拉通的钢筋的楼板范围，如果没有勾选“取最大值拉通”，程序会统计所选楼板的计算选筋，确定后弹出对话框如图：如果勾选了“取最大值拉通”，则自动按最大值布置。
程序会自动按参数布置通长钢筋如下图：2）【补强钢筋布置】：在布通长筋时，如果不勾选“取大值配筋”，等布完通长筋后，再点【全部钢筋】，则钢筋量不足计算量的构件，会布置补充钢筋；三、预设钢筋1、应用场景：当用户需要控制楼板的最小配筋值的话，可用此功能绘施工图。
2、操作步骤：1）执行【计算】之前，在【数据编辑】中【预设施工图钢筋】，可以预设支座、板X向、板Y向钢筋：2）修改钢筋：可以对已布置的钢筋进行修改，如下图：3）布置后，在执行【计算】，在执行【钢筋布置】中的“全部钢筋”，如下图，对于预设钢筋已经满足的楼板就不会再绘制，只会布置预设钢筋不能满足的楼板钢筋。
PKPM 施工图画法
目录梁施工图 (3)第一节 连续梁的生成与归并 (5)一、划分钢筋标准层 (5)二、连续梁生成 (8)三、支座调整与梁跨划分 (10)四、连续梁的性质判断与命名 (11)五、连续梁的归并规则 (12)六、连续梁拆分与合并 (13)七、更改连续梁名称 (14)第二节 自动配筋 (16)一、选择箍筋 (16)二、选择腰筋 (17)三、纵筋的选择方法 (18)四、选择通长筋与支座负筋 (19)五、选择下筋 (20)六、其它钢筋的选择与调整 (20)第三节 正常使用极限状态验算 (22)一、挠度图与挠度计算 (22)二、裂缝图与裂缝计算 (25)第四节 梁施工图的表示方式 (30)一、施工图的管理 (30)二、平法图的绘制 (31)三、立剖面图的绘制 (32)四、两种立剖面画法的比较 (35)五、三维图的绘制 (37)第五节 钢筋修改与查询功能 (39)一、强化的原位标注功能 (39)二、连梁修改功能 (39)三、强化的单跨修改功能 (40)四、强化的表式改筋功能 (41)五、连梁重算与全部重算 (42)六、详细的动态提示 (43)I七、分类细致的标注开关 (43)八、连梁查找功能 (44)九、配筋面积查询功能 (44)十、修改次梁附加钢筋功能 (45)II梁施工图梁施工图梁施工图模块的主要功能为读取计算软件SATWE（或TAT、PMSAP）的计算结果，完成钢筋混凝土连续梁的配筋设计与施工图绘制。
具体功能包括连续梁的生成、钢筋标准层归并、自动配筋、梁钢筋的修改与查询、梁正常使用极限状态的验算、施工图的绘制与修改等。
梁施工图模块在保留前版施工图操作风格的基础上，对程序进行了全面的改写。
主要改进包括以下几个方面：1、将归并程序与施工图程序合并，程序集成化程度更高。
2、归并程序更灵活，用户可以设置钢筋标准层，可以任意修改连续梁的命名与分组，可以拆分合并连续梁。
3、重新编写了梁归并模块，前版程序以计算面积为基准进行归并，容易出现归并结果过大情况，新版采用先选筋后归并的方法，以选好的钢筋规格为基准进行归并，归并结果更合理。
PKPM软件在框架结构设计中的应用及施工图绘制
第九章PKPM软件在框架结构设计中的应用9.1 PKPM软件介绍毕业设计除了需要对一榀具有代表性的框架进行手算分析外，还要求应用结构设计软件对手算结果进行复核比较并完成整个工程的结构分析及施工图。
目前国勘察设计部门最常用的是PKPM系列软件，本章对应用该软件进行框架结构设计的过程做简单介绍，并对软件中的一些重要的参数设定加以说明。
PKPM是由中国建筑科学研究院PKPMCAD工程部开发的一套集建筑设计、结构设计、设备设计及概预算、施工软件于一体的大型建筑工程综合CAD系统。
该系统在国率先实现建筑、结构、设备、概预算数据共享。
从建筑方案设计开始，建立建筑物整体的公用数据库，全部数据可用于后续的结构设计，各层平面布置及柱网轴线可完全公用，并自动生成建筑装修材料及围护填充墙等设计荷载，经过荷载统计分析及传递计算生成荷载数据库。
并可自动地为上部结构及各类基础的结构计算提供数据文件，如平面框架、连续梁、框剪空间协同计算、高层三维分析、砖混及底框砖房抗震验算等所需的数据文件。
由于可自动生成设备设计的条件图，大大提高了结构分析的正确性及使用效率。
PKPM系列结构类设计软件装有先进的结构分析软件包，容纳了国最流行的各种计算方法，如平面杆系、矩形及异形楼板、高层三维壳元及薄壁杆系、梁板楼梯及异形楼梯、各类基础、砖混及底框抗震、钢结构、预应力混凝土结构分析等等。
全面反映了规要求的荷载效应组合，设计表达式，抗震设计新概念要求的强柱弱梁、强剪弱弯、节点核心、罕遇地震以及考虑扭转效应的振动耦连计算方面的容。
该系统还具有丰富和成熟的结构施工图辅助设计功能，可完成框架、排架、连梁、结构平面、楼板配筋、节点大样、各类基础、楼梯、剪力墙等施工图绘制。
并在自动选配钢筋，按全楼或层、跨、剖面归并，布置图纸版面，人机交互干预等方面独具特色。
在砖混计算中可考虑构造柱共同工作，也可计算各种砌块材料，底框上砖房结构，CAD适用任意平面的一层或多层底框。
简单独立基础PKPM操作及施工图绘制(图文借鉴)
柱下独立基础——PKPM的操作过程 (2)柱下独立基础——PKPM的操作过程2012年8月2日晴热像条形基础一样，首先进入“JCCAD基础人机交互输入”，出现如下图20120802所示对话框，如果是要进行新的布置，则选“重新输入基础数据”。
2012080201选择以后则进入如图2012080202的界面，只有柱子和轴线。
2012080202在“主菜单”下“上部构件”下“拉梁”里选拉梁布置。
拉梁的梁高选跨度的十分之一左右，宽度则为梁高的三分之一到二分之一。
定义好拉梁后，就进行布置，布置方式类似前面梁构件的布置。
拉梁最好不要高于上面KL的高度。
拉梁布置好后，如下图2012080203所示，将有柱子的地方纵横连接布置。
2012080203布置好拉梁后，点击“主菜单”下“附加荷载”下“读取荷载”，如图2012080204所示，选择satwe荷载，去掉satwe地x标准值和satwe地y标准值。
2012080204布置完荷载，就要进行独立基础的选择了。
点击“主菜单”下“柱下独基”下“自动生成”命令，将要布置独立基础的柱子进行框选，出现如下对话框，见2012080205，2012080205“自动生成基础时做碰撞检查”这一项要勾选；“覆土压强”用20X基础埋置深度得出；“地基承载力特征值”见地勘报告，根据实际情况填写；“地基承载力宽度修正系数”为0，见规范《建筑地基基础设计规范》GB50007-2002第5.2.4条。
“地基承载力深度修正系数”为1，理由同上。
“用于地基承载力修正的基础埋置深度”，基础埋置深度由室外地坪开始到基底的深度。
本界面的数据填写完成以后，接下来填写“输入柱下独立基础参数”里的内容，如图2012080206所示，2012080206“独立基础最小高度”取300。
“基础底标高”，根据实际情况填写。
“独基地面长宽比”，一般写1。
“独立基础底板最小配筋率”（%）为0.15。
“基础底板钢筋级别”根据工程的具体要求选择。
PKPM梁施工图出图技巧
零修改出图：PKPM地库梁施工图成图攻略施工图绘图是结构设计中的重要工作，其中梁配筋图绘图工作量大，且因为配筋信息多，涉及到的规范条文多，也是审图时的“强条高发地带”。
PKPM为提高施工图出图效率和质量，重构了施工图模块。
本文以地库梁施工图成图为例，结合PKPM施工图模块的功能和应用要点，来帮助设计师提高出图效率和质量。
1、做好出图前的准备工作：施工图模型的前处理为了达到良好的施工图成图效果，在生成施工图之前，需要对施工图模型进行一定的“前处理”。
对于地库梁施工图，在成图前需要正确的定义梁的属性和梁的出图区域。
（1）梁属性的定义在PKPM施工图模块，连续梁的属性等信息主要可以通过施工图“连续梁归并”参数来控制，另外程序也提供了“连续梁编辑”功能来人工交互指定梁的属性、分跨、支座等。
例如，在地库中经常存在斜梁，对于连续梁中存在某跨为斜梁时，是分开编号还是与其他跨梁合并编号，不同的设计院有不同的习惯。
程序提供了连续梁连通的“最大允许角度“的参数来控制。
如下图所示，当填20度时，图示连续梁第1跨将与后面7跨分开编号。
当填40度时，图示连续梁第1跨将与后面7跨合并编号。
（连续梁连通最大允许角度20度，分开编号）（连续梁连通最大允许角度40度，合并编号）参数的正确设定，可以帮助程序正确的进行梁属性、分跨、支座等信息的判定。
对于局部特殊的地方，程序也提供了“连续梁编辑”的功能支持人工修改梁的属性等信息，以此来达到更好的出图效果。
（2）出图区域的定义地库施工图，常需要塔楼范围和地库范围分开出图，人防和非人防区域分开出图。
因此在成图前准确的定义出图范围，能大幅减小后期的调整量（删标注、改跨数）。
如下图所示的地库，塔楼范围内的地下室经常需要单独表达在塔楼施工图中，而在地库施工图中不需要表达。
（塔楼范围和地库范围分开出图）在PKPM中，提供了“配筋分区”的功能，能够在成图之前定义出图和不出图的范围。
同时在施工图模块新增了衬图的功能，方便把模板图中配筋范围分区的示意图衬入程序作为参考，来准确定义非出图区域。
如何利用PKPM的计算结果画施工图板
考虑施工的可操作性和安全性
根据PKPM计算 结果，调整施工 图板的细节设计， 确保施工的可操 作性。
利用PKPM计算 结果，优化施工 图板的结构设计， 提高建筑物的安 全性。
结合施工实际情 况，对施工图板 进行必要的调整， 确保施工的安全 性。
在绘制施工图板 时，应充分考虑 施工的可操作性 和安全性，避免 设计缺陷。
单击此处添加副标题
PKPM计算结果到施工图
板的绘制流程
汇报人：XX
目录
01 02 03 04 05
添加目录项标题
PKPM计算结果的理解
施工图板的绘制流程 利用PKPM计算结果优化施工图
板 注意事项和技巧
01
添加目录项标题
02
PKPM计算结果的理解
理解结构模型和计算结果
结构模型：描述建筑物的整体结 构和受力体系，包括梁、柱、墙 等构件。
重要性：理解结构模型和计算结 果是进行施工图板绘制的基础， 有助于确保施工图的准确性和安 全性。
添加标题
添加标题
添加标题
添加标题
计算结果：通过PKPM软件对结 构模型进行计算和分析后得出的 结果，包括内力、位移、配筋等 数据。
注意事项：在理解结构模型和计 算结果时，应注意数据的合理性 和可靠性，以及与施工图板的对 应关系。
优化后的施工图板校核与审核
校核内容：核对 施工图板与 PKPM计算结果 的符合程度，确 保施工图板满足 设计要求。
审核流程：建立 审核制度，对施 工图板进行多级 审核，确保施工 图板的准确性和 完整性。
审核人员：明确 各级审核人员的 职责，确保审核 工作的有效性和 可靠性。
审核标准：制定 施工图板审核标 准，为审核工作 提供依据和指导。
PKPM生成图+CAD修改=施工图”工法下图层的掌控
PKPM生成图+CAD修改=施工图”工法下图层的掌控结构建模SATWE指标检查模型合理性模型调整直至指标通过定义好计算参数和绘图参数pkpm软件自动生成施工图转入CAD中修改（其中修改的工作大部分是处理字符重叠的情况，基本不涉及钢筋规格的改动）套图框完工。
这种工法在资质中下的设计院普遍使用，原因是设计费相对于甲级资质的单位低，设计人员就不愿按照高标准的要求去出图了。
说白了就是给多少钱干多少钱的活。
甲级资质的人员很多是手配筋+手制图（（人工参照SATWE输出配筋文件配筋，按院统一图层人工制图）。
出来的图纸是更经济、合理、美观的。
这是市场经济和人性使然，无可厚非。
对比而言，本院工法的优势是出图快，劣势是设计人员往往只是很熟悉混凝土组成的模型，不熟悉钢筋为主角的施工图，而且图纸由软件生成，设计人员对图的绘制流程就不是那么熟悉了，尤其是对广大新手，不熟悉钢筋不熟悉制图，是很大的弊病。
要想熟悉钢筋，还得多看规范和构造手册，要想熟悉制图，除了掌握CAD的基本操作外，还应对PKPM 转CAD后如何对生成图纸做美容。
因此本人力争虽然采用的是生成图的施工图，却能依然了解制图的流程，并能通过熟悉图纸生成的过程来规范化自己的施工图。
本人试图从柱、梁、板三方面介绍T图转DWG图时，图层和字体的变化，最后总结出如何在生成图的基础上尽量使得图面美观的个人观点。
总结的内容是表格形式的，全部按word写入帖子超限，只能将表格做成附件传上来。
我根据三个表格，总结如下：综合表1~3，PKPM转CAD，图层里的颜色、线型和线宽就像CAD内部文件复制一样，自动随之转移，不会发生太大的变化。
颜色的变化应该与两种软件的图库有关，但颜色不是主要因素。
现在回到最初的问题，如何在生成图的工法前提下有效规范图面？国家对于线型、线宽都有一套标准，在GB50001-2010中，因此，软件的图层慢不慢足规范的要求，还需要我们去卡规范。
主要就是选合适的线宽组。
PKPM作图步骤
说明：本步骤如果每层 开洞和悬挑板一样，可 以直接“拷贝前层 说明：如果没什么改动 生成各层荷载传 的话就直接“输入完毕 导到基础的数 ” 据，点确定
⑤画结构平面 图
楼板计算
进入绘图
楼板钢筋，房间归 并，自动归并，重画 钢筋 标注轴线：自动标注
标注字符：写图名（要 修改图名，点左上侧的
画钢筋表 插入图框 存图退出 ①接PM生成TAT 数据 第二大步
建议轴线画完了以后“ 正交轴网 删除节点”，或是全部 轴线命名 画完后“清理网点” 柱布置 楼层定义 主梁布置 移柱：柱与梁齐 偏心对齐 移梁：梁与柱齐 本层信息 ①建筑模型与 楼层定义 换标准层 荷载输入 恒载输入 梁间荷载 活载输入 荷载输入 说明：大部分一样就层 间复制，否则就不要复 层间复制
③梁平法施工 图
修改钢筋 标注 层高表 图框图例 第三大步 ④柱归并（全 显示下层 梁柱施工图 楼归并）
一定要“重 新选筋”
次梁加筋 自动标注 写图名
要修改图名，点左上侧 的XY
参数设置 2-截面注写2 选择楼层 ⑥柱平法施工 直轴线 文字标注 图 写图名 插入柱表 层高表 插入图框
自动标注
要修改图名，点左上侧 的XY
考虑风荷载（打勾），结束本层，进入下层
TAT8
第1项：数据检查。按回车键继续 ②数据检查和 图形检查 第3项：参数修正。 第4项：特殊梁柱支撑节点定义。特殊柱，角柱 ③结构内力配 12层以下框架薄弱层计算（打勾） 筋计算 ⑤分析结果图 只看第3小项 形和文本显示 ①梁归并（全 显示下层 楼归并） 参数修改 要画第几层就选第几层 绘制新图 ③梁平法施工 图
轴ห้องสมุดไป่ตู้输入
组装完成 后，存盘退 出。选择第 二个退出
如何利用PKPM的计算结果画施工图板
对于很多初学者，当他们使用PKPM时，却不知道如何利用PKPM的计算结果完成施工图的绘制，今天李老师就带童鞋们走进今天的课堂，讲一讲如何利用PKPM的计算结果来完成施工的绘制，今天我们主要讲楼板施工图的绘制！首先，当我们模型调好之后，我们就打开PKPM进入PMCAD里边的第三项-----画结构平面图。
如下图所示：
进去之后，点击菜单栏上的“绘新图”选项，如下图所示：
得到如下选择框，选择第一个，并确定。
在选择“楼板计算”里边的参数设置，进行参数设置。
对于自己想要选用的材料进行设置
设置完成后点击确定。
得到我们所需要的计算
书．
那么着些个数据代表什么意思呢，我们如何来利用这些数据进行结构施工图的绘制呢？首先中间黄色的数值分别代表两个方向的底板钢筋的配筋面积，在这里显示的是200，那么我们就要按照我们想要的材料进行钢筋配筋，如果我们选用三级钢，我们就可以配置直径为
，也就是（面积为的钢筋间距选取200251>200)
8
计算书里边的蓝色数值代表负筋配筋面积，如，这种情况，我们就选取227
为配筋面积，同样我们选取，对于负筋的长度，我们按照规范，一般取板短边的1/4，如果板是放在墙里边的，我们一般取1/7，在板角处，我们选取1/4.如果我们的结构为框架结构，那么我们所截取的板配筋就应该如下：
好，今天的课就讲到这里，希望对同学们有帮助，如果浏览量多的话，我会继续讲梁钢筋的绘制，柱钢筋的绘制一级基础、大样等。
谢谢，下课。
．。
pkpm绘制混凝土结构施工图
• 柱平法施工图就是在柱平面布置图上采用列表注写方式或 截面注写方式表达。
• 列表注写方式，是在柱平面布置图上，分别在同一编号的 柱中选择一个截面标注几何参数代号，在柱表中注写柱号、 柱段起止标高、几何尺寸与配筋的具体数值，并配以各种 柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
PPT学习交流
21
集中标注内容：
梁编号：由梁类型代号、序号、跨数及有无悬挑代号几项组成。
（类型代号：KL—楼层框架梁，W KL—屋面框架梁，KZL—框支
梁，L—非框架梁，XL—悬挑梁，JZL—井字梁）
（XXA）表示一端有悬挑，（XXB）表示两端有悬挑，XX为梁跨
数。
梁截面尺寸：当为等截面梁时，用b×h表示。当悬挑梁为变截面
PPT学习交流
17
柱截面注写方式
PPT学习交流
18
2. 梁平法施工图制图规则
• 梁平法施工图就是在梁平面布置图上采用平面注写方式或 截面注写方式表达。
• 平面注写方式，是在梁平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的 方式来表达梁平法施工图。
• 截面注写方式，是在分标准层绘制的梁平面布置图上，分
第四章 混凝土结构施工图 绘制方法
PPT学习交流
1
• 第一部分 框架立面配筋图
• 第二部分 平面整体表示方法绘图 （简称平法绘图）
PPT学习交流
2
第一部分 框架立面配筋图
框架立面配筋图，是首先从结构平面布置图中将各榀 平面框架索引出来，然后在各榀平面框架的立面图和 剖面详图中，表达结构构件的尺寸和配筋、构造情况 等信息，即构成一套完整的结构设计。
时，用b×h1/h2表示。h1和h2分别为悬挑梁根部与端部高度值。 如： 300×650/400。
pkpm中,简述楼板平面图绘制以及现浇楼板的配筋计算流程
pkpm中,简述楼板平面图绘制以及现浇楼板的配筋计算流程
在PKPM中绘制楼板平面图及现浇楼板的配筋计算流程如下：
1. 首先，在PKPM中打开工程文件，进入楼板设计界面。
2. 根据实际需求，在楼板设计界面中选择合适的楼板类型，例如单向板、双向板等。
3. 绘制楼板平面图。
在楼板设计界面的平面绘制区域，根据实际建筑平面尺寸，在指定位置绘制楼板平面的几何形状。
可以通过绘图工具，例如直线绘制、矩形绘制、圆弧绘制等，来描绘楼板的平面形状。
4. 进行楼板布置。
根据楼板的构造要求和荷载要求，在平面图上布置荷载点、荷载面等，以及楼板的支座位置、开洞位置等。
5. 进行楼板配筋计算。
点击PKPM中的配筋计算按钮，在弹出的配筋计算界面中进行楼板的配筋计算。
根据楼板的荷载、跨度、深度等参数，计算出合理的楼板配筋方案。
6. 查看配筋计算结果。
PKPM会根据计算参数，给出相应的楼板配筋结果，包括主筋、箍筋的布置和尺寸等信息。
根据计算结果，可以进行相应的调整。
需要注意的是，上述流程仅为简要描述，实际应用中具体步骤可能有所差异，可以根据具体工程要求和软件操作进行调整。
同时，在进行楼板设计和配筋计算时，需要参考相关的国家标准和规范，确保设计满足相应的安全性和可靠性要求。
